Ирина ООО "ПЦ"

БЛОК КОНДИЦИОНИРОВАНИЯ БК-М 25-2

Блоки кондиционирования с условным прохо- дом (Ду) 4; 6; 10; 16; 25 мм предназначены для под- готовки воздуха в пневмоприводах и системах про- мышленного оборудования различного назначения. Присоединение: резьбовые отверстия. Блок кондиционирования содержит фильтр- влагоотделитель типа П-ФВ, пневмоклапан редукци- онный типа П-РК (регу-лятор давления) и маслорас- пылитель типа П-М с проставками между ними для установки крепежных кронштейнов. Из пневмосети сжатый воздух поступает во входное отверстие «ВХ» фильтра. Для настройки давления служит винт пнев- моклапана, при вращении которого устанавливается необходимое давление на выходе блока. Рукоятка винта фиксируется в нужном положении путем нажа- тия. В нижней части стакана фильтра-влагоотде- лителя расположено полуавтоматическое устрой- ство для сброса конденсата, которое открывается в ручную или автоматически при отсутствии давления. Сброс конденсата осуществляется в ручную - путем нажатия снизу вверх на штуцер устройства для удаления конденсата или полуавтоматически при отсутствии давления на выходе блока. Дроссель маслораспылителя позволяет настра- ивать требуемую подачу смазочного материала. Маслораспылитель следует заправлять при отсутствии давления через резьбовое отверстие, закрываемое пробкой. Блоки должны устанавливаться в местах, удоб- ных для осмотра, обслуживания и контроля пара- метров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубо- проводе или с использованием кронштейна. При монтаже блоков, стрелка на их корпусе должна совпадать с направлением движения воз- душного потока. Установка манометра производится в отв. по- сле удаления одной из двух пробок в корпусе редук- ционного пневмоклапана. Уровень масла контролируется визуально и находится между рисками

—

Екатеринбург

БЛОК КОНДИЦИОНИРОВАНИЯ БК-М 16-2

Блоки кондиционирования с условным прохо- дом (Ду) 4; 6; 10; 16; 25 мм предназначены для под- готовки воздуха в пневмоприводах и системах про- мышленного оборудования различного назначения. Присоединение: резьбовые отверстия. Блок кондиционирования содержит фильтр- влагоотделитель типа П-ФВ, пневмоклапан редукци- онный типа П-РК (регу-лятор давления) и маслорас- пылитель типа П-М с проставками между ними для установки крепежных кронштейнов. Из пневмосети сжатый воздух поступает во входное отверстие «ВХ» фильтра. Для настройки давления служит винт пнев- моклапана, при вращении которого устанавливается необходимое давление на выходе блока. Рукоятка винта фиксируется в нужном положении путем нажа- тия. В нижней части стакана фильтра-влагоотде- лителя расположено полуавтоматическое устрой- ство для сброса конденсата, которое открывается в ручную или автоматически при отсутствии давления. Сброс конденсата осуществляется в ручную - путем нажатия снизу вверх на штуцер устройства для удаления конденсата или полуавтоматически при отсутствии давления на выходе блока. Дроссель маслораспылителя позволяет настра- ивать требуемую подачу смазочного материала. Маслораспылитель следует заправлять при отсутствии давления через резьбовое отверстие, закрываемое пробкой. Блоки должны устанавливаться в местах, удоб- ных для осмотра, обслуживания и контроля пара- метров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубо- проводе или с использованием кронштейна. При монтаже блоков, стрелка на их корпусе должна совпадать с направлением движения воз- душного потока. Установка манометра производится в отв. по- сле удаления одной из двух пробок в корпусе редук- ционного пневмоклапана. Уровень масла контролируется визуально и находится между рисками.

—

Екатеринбург

Блок кондиционирования БК-М 4-2

Блоки кондиционирования с условным прохо- дом (Ду) 4; 6; 10; 16; 25 мм предназначены для под- готовки воздуха в пневмоприводах и системах про- мышленного оборудования различного назначения. Присоединение: резьбовые отверстия. Блок кондиционирования содержит фильтр- влагоотделитель типа П-ФВ, пневмоклапан редукци- онный типа П-РК (регу-лятор давления) и маслорас- пылитель типа П-М с проставками между ними для установки крепежных кронштейнов. Из пневмосети сжатый воздух поступает во входное отверстие «ВХ» фильтра. Для настройки давления служит винт пнев- моклапана, при вращении которого устанавливается необходимое давление на выходе блока. Рукоятка винта фиксируется в нужном положении путем нажа- тия. В нижней части стакана фильтра-влагоотде- лителя расположено полуавтоматическое устрой- ство для сброса конденсата, которое открывается в ручную или автоматически при отсутствии давления. Сброс конденсата осуществляется в ручную - путем нажатия снизу вверх на штуцер устройства для удаления конденсата или полуавтоматически при отсутствии давления на выходе блока. Дроссель маслораспылителя позволяет настра- ивать требуемую подачу смазочного материала. Маслораспылитель следует заправлять при отсутствии давления через резьбовое отверстие, закрываемое пробкой. Блоки должны устанавливаться в местах, удоб- ных для осмотра, обслуживания и контроля пара- метров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубо- проводе или с использованием кронштейна. При монтаже блоков, стрелка на их корпусе должна совпадать с направлением движения воз- душного потока. Установка манометра производится в отв. по- сле удаления одной из двух пробок в корпусе редук- ционного пневмоклапана. Уровень масла контролируется визуально и находится между рисками.

—

Екатеринбург

БЛОК КОНДИЦИОНИРОВАНИЯ БК-М 10-2

Блоки кондиционирования с условным прохо- дом (Ду) 4; 6; 10; 16; 25 мм предназначены для под- готовки воздуха в пневмоприводах и системах про- мышленного оборудования различного назначения. Присоединение: резьбовые отверстия. Блок кондиционирования содержит фильтр- влагоотделитель типа П-ФВ, пневмоклапан редукци- онный типа П-РК (регу-лятор давления) и маслорас- пылитель типа П-М с проставками между ними для установки крепежных кронштейнов. Из пневмосети сжатый воздух поступает во входное отверстие «ВХ» фильтра. Для настройки давления служит винт пнев- моклапана, при вращении которого устанавливается необходимое давление на выходе блока. Рукоятка винта фиксируется в нужном положении путем нажа- тия. В нижней части стакана фильтра-влагоотде- лителя расположено полуавтоматическое устрой- ство для сброса конденсата, которое открывается в ручную или автоматически при отсутствии давления. Сброс конденсата осуществляется в ручную - путем нажатия снизу вверх на штуцер устройства для удаления конденсата или полуавтоматически при отсутствии давления на выходе блока. Дроссель маслораспылителя позволяет настра- ивать требуемую подачу смазочного материала. Маслораспылитель следует заправлять при отсутствии давления через резьбовое отверстие, закрываемое пробкой. Блоки должны устанавливаться в местах, удоб- ных для осмотра, обслуживания и контроля пара- метров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубо- проводе или с использованием кронштейна. При монтаже блоков, стрелка на их корпусе должна совпадать с направлением движения воз- душного потока. Установка манометра производится в отв. по- сле удаления одной из двух пробок в корпусе редук- ционного пневмоклапана. Уровень масла контролируется визуально и находится между рисками.

—

Екатеринбург

БЛОК КОНДИЦИОНИРОВАНИЯ БК-М 6-2

Блоки кондиционирования с условным прохо- дом (Ду) 4; 6; 10; 16; 25 мм предназначены для под- готовки воздуха в пневмоприводах и системах про- мышленного оборудования различного назначения. Присоединение: резьбовые отверстия. Блок кондиционирования содержит фильтр- влагоотделитель типа П-ФВ, пневмоклапан редукци- онный типа П-РК (регу-лятор давления) и маслорас- пылитель типа П-М с проставками между ними для установки крепежных кронштейнов. Из пневмосети сжатый воздух поступает во входное отверстие «ВХ» фильтра. Для настройки давления служит винт пнев- моклапана, при вращении которого устанавливается необходимое давление на выходе блока. Рукоятка винта фиксируется в нужном положении путем нажа- тия. В нижней части стакана фильтра-влагоотде- лителя расположено полуавтоматическое устрой- ство для сброса конденсата, которое открывается в ручную или автоматически при отсутствии давления. Сброс конденсата осуществляется в ручную - путем нажатия снизу вверх на штуцер устройства для удаления конденсата или полуавтоматически при отсутствии давления на выходе блока. Дроссель маслораспылителя позволяет настра- ивать требуемую подачу смазочного материала. Маслораспылитель следует заправлять при отсутствии давления через резьбовое отверстие, закрываемое пробкой. Блоки должны устанавливаться в местах, удоб- ных для осмотра, обслуживания и контроля пара- метров, в вертикальном положении (отклонение от вертикали не более 5º), непосредственно на трубо- проводе или с использованием кронштейна. При монтаже блоков, стрелка на их корпусе должна совпадать с направлением движения воз- душного потока. Установка манометра производится в отв. по- сле удаления одной из двух пробок в корпусе редук- ционного пневмоклапана. Уровень масла контролируется визуально и находится между рисками.

—

Екатеринбург

Насос НП 1/1000М

Насосы с рабочим объемом 1,5 и 7,6 см3 пред- назначены для нагнетания масла в гидравлические объемы гидропредохранителей для защиты от пере- грузки кривошипных прессов, создания и поддержа- ния в них установленной величины давления. Присоединение: К3/8” – для пневмодвигателя; М16х1,5 – для гидроклапанов (всасывающих и нагнетающих) насоса НП1. Рабочая среда пневмодвигателя - сжатый воз- дух давлением 0,1…0,4 МПа очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержа- щий распыленное масло вязкостью 10…35 мм2 /с при температуре 50°С. Рабочая среда гидроцилиндра - отфильтрован- ное минеральное масло вязкостью от 17до 213мм2 /с, с номинальной тонкостью фильтрации не грубее 13 класса чистоты по ГОСТ 17216, температура масла от 10º до 50ºС. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150. Виброустойчивость и вибропрочность должны соответствовать I степени жесткости по ГОСТ 28988. Сжатый воздух подается к отверстию К3/8" пневмодвигателя. Дренажное отверстие К1/8" служит для сбора утечек масла через уплотнение плунжера. Насос будет работать при заданном давлении жидкости до тех пор, пока не наступит равновесие сил от давления сжатого воздуха на поршень и жид- кости на плунжер. Для того, чтобы сохранить данное гидравличе- ское давление при дальнейшей эксплуатации пуск насоса в работу производится посредством входного вентиля, расположенного на трубопроводе подвода воздуха. Насос поддерживает заданное давление авто- матически даже при наличии утечек в гидросистеме при условии, что утечки не превышают производи- тельность насоса на данном давлении. Для крепления насосов на нижнем торце гидро- цилиндра предусмотрены 4 отверстия М6. Резервуар для жидкости должен быть как можно ближе к насосу и обеспечить напор в гидравличе- ском цилиндре насоса. Если длина системы труб, соединяющих резер- вуар с насосом, равна порядка 0,8 м, то внутренний диаметр этих труб должен быть не менее 15 мм, а если больше, то предпочтительно, чтобы их внут- ренний диаметр был равен не менее 20 мм. Сечение трубопровода питания насоса сжатым воздухом должно быть достаточным для того, чтобы избежать потери расхода воздуха в трубопроводе. Если длина трубопровода не превосходит 3м, то внутренний диаметр труб должен быть не <12 мм. При подсоединении к насосу воздушного трубо- провода пневматическая часть насоса может быть развернута на любой угол по отношениюПроизводитель: Феникс Привод: Гидравлические

—

Екатеринбург

Насос НП 8/250М

Насосы с рабочим объемом 1,5 и 7,6 см3 пред- назначены для нагнетания масла в гидравлические объемы гидропредохранителей для защиты от пере- грузки кривошипных прессов, создания и поддержа- ния в них установленной величины давления. Присоединение: К3/8” – для пневмодвигателя; М16х1,5 – для гидроклапанов (всасывающих и нагнетающих) насоса НП1. Рабочая среда пневмодвигателя - сжатый воз- дух давлением 0,1…0,4 МПа очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержа- щий распыленное масло вязкостью 10…35 мм2 /с при температуре 50°С. Рабочая среда гидроцилиндра - отфильтрован- ное минеральное масло вязкостью от 17до 213мм2 /с, с номинальной тонкостью фильтрации не грубее 13 класса чистоты по ГОСТ 17216, температура масла от 10º до 50ºС. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150. Виброустойчивость и вибропрочность должны соответствовать I степени жесткости по ГОСТ 28988. Сжатый воздух подается к отверстию К3/8" пневмодвигателя. Дренажное отверстие К1/8" служит для сбора утечек масла через уплотнение плунжера. Насос будет работать при заданном давлении жидкости до тех пор, пока не наступит равновесие сил от давления сжатого воздуха на поршень и жид- кости на плунжер. Для того, чтобы сохранить данное гидравличе- ское давление при дальнейшей эксплуатации пуск насоса в работу производится посредством входного вентиля, расположенного на трубопроводе подвода воздуха. Насос поддерживает заданное давление авто- матически даже при наличии утечек в гидросистеме при условии, что утечки не превышают производи- тельность насоса на данном давлении. Для крепления насосов на нижнем торце гидро- цилиндра предусмотрены 4 отверстия М6. Резервуар для жидкости должен быть как можно ближе к насосу и обеспечить напор в гидравличе- ском цилиндре насоса. Если длина системы труб, соединяющих резер- вуар с насосом, равна порядка 0,8 м, то внутренний диаметр этих труб должен быть не менее 15 мм, а если больше, то предпочтительно, чтобы их внут- ренний диаметр был равен не менее 20 мм. Сечение трубопровода питания насоса сжатым воздухом должно быть достаточным для того, чтобы избежать потери расхода воздуха в трубопроводе. Если длина трубопровода не превосходит 3м, то внутренний диаметр труб должен быть не <12 мм. При подсоединении к насосу воздушного трубо- провода пневматическая часть насоса может быть развернута на любой угол по отношениюПроизводитель: Феникс Привод: Гидравлические

—

Екатеринбург

Насос НП 1/320М

Насосы с рабочим объемом 1,5 и 7,6 см3 пред- назначены для нагнетания масла в гидравлические объемы гидропредохранителей для защиты от пере- грузки кривошипных прессов, создания и поддержа- ния в них установленной величины давления. Присоединение: К3/8” – для пневмодвигателя; М16х1,5 – для гидроклапанов (всасывающих и нагнетающих) насоса НП1. Рабочая среда пневмодвигателя - сжатый воз- дух давлением 0,1…0,4 МПа очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержа- щий распыленное масло вязкостью 10…35 мм2 /с при температуре 50°С. Рабочая среда гидроцилиндра - отфильтрован- ное минеральное масло вязкостью от 17до 213мм2 /с, с номинальной тонкостью фильтрации не грубее 13 класса чистоты по ГОСТ 17216, температура масла от 10º до 50ºС. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150. Виброустойчивость и вибропрочность должны соответствовать I степени жесткости по ГОСТ 28988. Сжатый воздух подается к отверстию К3/8" пневмодвигателя. Дренажное отверстие К1/8" служит для сбора утечек масла через уплотнение плунжера. Насос будет работать при заданном давлении жидкости до тех пор, пока не наступит равновесие сил от давления сжатого воздуха на поршень и жид- кости на плунжер. Для того, чтобы сохранить данное гидравличе- ское давление при дальнейшей эксплуатации пуск насоса в работу производится посредством входного вентиля, расположенного на трубопроводе подвода воздуха. Насос поддерживает заданное давление авто- матически даже при наличии утечек в гидросистеме при условии, что утечки не превышают производи- тельность насоса на данном давлении. Для крепления насосов на нижнем торце гидро- цилиндра предусмотрены 4 отверстия М6. Резервуар для жидкости должен быть как можно ближе к насосу и обеспечить напор в гидравличе- ском цилиндре насоса. Если длина системы труб, соединяющих резер- вуар с насосом, равна порядка 0,8 м, то внутренний диаметр этих труб должен быть не менее 15 мм, а если больше, то предпочтительно, чтобы их внут- ренний диаметр был равен не менее 20 мм. Сечение трубопровода питания насоса сжатым воздухом должно быть достаточным для того, чтобы избежать потери расхода воздуха в трубопроводе. Если длина трубопровода не превосходит 3м, то внутренний диаметр труб должен быть не <12 мм. При подсоединении к насосу воздушного трубо- провода пневматическая часть насоса может быть развернута на любой угол по отношениюПроизводитель: ООО "Пневмоаппарат" г. Москва Привод: Пневматические

—

Екатеринбург

Пневмоклапан редукционный ПКРМ 112-25

Пневмоклапан редукционный ПКР-122-16, ПКР-122-12, ПКР-112-25 и ПКР-211-40 с пневматической или ручной настройкой давления служат для понижения и поддержания на заданном уровне давления сжатого воздуха в пневматических приводах и системах разного технологического оборудования. Пневмоклапаны рассчитаны для работы на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433-80, при температуре окружающей среды от 5º до 45ºС и относительной влажности до 80% Пневмоклапан с пневматической настройкой ПКРМ 211-40, настраивается дистанционно с помощью сжатого воздуха подаваемого в камеру управления (отв. М10х1). Для этой цели применяется пневмоклапан ПКР 122-12.Тип: Пневмоклапан

—

Екатеринбург

Насос НП 1/500М

Насосы с рабочим объемом 1,5 и 7,6 см3 пред- назначены для нагнетания масла в гидравлические объемы гидропредохранителей для защиты от пере- грузки кривошипных прессов, создания и поддержа- ния в них установленной величины давления. Присоединение: К3/8” – для пневмодвигателя; М16х1,5 – для гидроклапанов (всасывающих и нагнетающих) насоса НП1. Рабочая среда пневмодвигателя - сжатый воз- дух давлением 0,1…0,4 МПа очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержа- щий распыленное масло вязкостью 10…35 мм2 /с при температуре 50°С. Рабочая среда гидроцилиндра - отфильтрован- ное минеральное масло вязкостью от 17до 213мм2 /с, с номинальной тонкостью фильтрации не грубее 13 класса чистоты по ГОСТ 17216, температура масла от 10º до 50ºС. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150. Виброустойчивость и вибропрочность должны соответствовать I степени жесткости по ГОСТ 28988. Сжатый воздух подается к отверстию К3/8" пневмодвигателя. Дренажное отверстие К1/8" служит для сбора утечек масла через уплотнение плунжера. Насос будет работать при заданном давлении жидкости до тех пор, пока не наступит равновесие сил от давления сжатого воздуха на поршень и жид- кости на плунжер. Для того, чтобы сохранить данное гидравличе- ское давление при дальнейшей эксплуатации пуск насоса в работу производится посредством входного вентиля, расположенного на трубопроводе подвода воздуха. Насос поддерживает заданное давление авто- матически даже при наличии утечек в гидросистеме при условии, что утечки не превышают производи- тельность насоса на данном давлении. Для крепления насосов на нижнем торце гидро- цилиндра предусмотрены 4 отверстия М6. Резервуар для жидкости должен быть как можно ближе к насосу и обеспечить напор в гидравличе- ском цилиндре насоса. Если длина системы труб, соединяющих резер- вуар с насосом, равна порядка 0,8 м, то внутренний диаметр этих труб должен быть не менее 15 мм, а если больше, то предпочтительно, чтобы их внут- ренний диаметр был равен не менее 20 мм. Сечение трубопровода питания насоса сжатым воздухом должно быть достаточным для того, чтобы избежать потери расхода воздуха в трубопроводе. Если длина трубопровода не превосходит 3м, то внутренний диаметр труб должен быть не <12 мм. При подсоединении к насосу воздушного трубо- провода пневматическая часть насоса может быть развернута на любой угол по отношениюПривод: Пневматические

—

Екатеринбург

Пневмоклапан редукционный ПКР 112-25

Пневмоклапан редукционный ПКР-122-16, ПКР-122-12, ПКР-112-25 и ПКР-211-40 с пневматической или ручной настройкой давления на выходе служат для понижения и поддержания на заданном уровне давления сжатого воздуха в пневматических приводах и системах различного технологического оборудования. Климатическое исполнение клапанов УХЛ, категория размещения 4 по ГОСТ 15150. Пневмоклапаны рассчитаны для работы на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433-80, при температуре окружающей среды от 5º до 45ºС и относительной влажности до 80% Пневмоклапан с пневматической настройкой ПКРМ 211-40, настраивается дистанционно с помощью сжатого воздуха подаваемого в камеру управления (отв. М10х1). Для этой цели применяется пневмоклапан ПКР 122-12. Пневмоклапаны П-КРМ поставляются без манометра.Назначение: Редукционный

—

Екатеринбург

Плита переходная с ВЕ10 на ВЕ6

Вы можете купить или заказать Плита переходная с ВЕ10 на ВЕ6 у продавца ООО "ПЦ" ( Екатеринбург )

—

Екатеринбург

Гидроклапан КОЛ-203

Гидроклапаны обратные КОЛ предусмотрены для снабжения в больших гидроприводах вольного потока масла в одном направленности и перекрытия потока в обратном направленности. Гироклапаны обратные действуют на минеральных маслах с номинальной тонкостью фильтрации 125 мкм, кинематической вязкостью от 10 по 400 мм2/с (сСт) и температурой от 10 по 70°С; температура находящейся вокруг среды — от 1 по 55 °С Выполнение сообразно присоединительной резьбе для КОЛ: - 1 — метрическая резьба; - 21— коническая резьбаТип: Обратный

—

Екатеринбург

Шприц ШРГ-250

Шприцы ручные ШРГ-250 служат для подачи густой (пластичной) смазки к поверхностям трения в кузнечнопрессовом оборудовании, станочном и другом оборудовании промышленного назначения. Для нормальной работы шприцев окружающая температура должна быть выше 0°С Смазочный материал - пластичная (густая) смазка, вязкостью (числом пенетрации) не ниже 260 сСт, определенной при температуре +25°С. Шприцы ШРГ состоят из корпуса, который является так же и резервуаром для смазочного материала, рычажной или винтовой приводной системы и шланга (наконечник, которого в принципе и определяет модификацию шприца).Привод: Ручной

—

Екатеринбург

Гидроклапан МКГВ-32/3Ф2.ГЗО1

Клапаны гидроуправляемые встраиваемые МКГВ ( МКГВ-32/3Ф) предназначены для герметичного запирания потока рабочей жидкости в одном положении запорного элемента и для свободного пропускания потока рабочей жидкости в другом положении запорного элемента в соответствии с управляющим сигналом. Область применения – гидроприводы станков, прессов, литейных и литьевых машин и другого гидрофицированного оборудования. Гидроуправляемые клапаны МКГВ состоят из затвора и фланца. Затвор включает в себя клапан, взаимодействующий с гильзой, размещенной в переходной втулке. Во фланце расположен управляющий каскад, определяющий положение затвора в зависимости от управляющего гидравлического или электрического сигнала и каналы подвода и отвода давления управления X, Y, Z1 и Z2 в зависимости от гидросхемы аппарата. Исполнение затвора и гидросхема фланца определяют функциональное назначение аппарата. Условия эксплуатации клапанов МКГВ: - фильтруемая жидкость: минеральное масло с вязкостью до 200 мм²/с (200 сСт); - тонкость фильт 25 мкм; - температура рабочей жидкости: от +10°C до +70°C; - температура окружающей среды: от -45°C до +55°C; - положение при эксплуатации: любое пространственное положение.

—

Екатеринбург

Гидроклапан МКГВ-25/3Ф А1.2

Клапаны гидроуправляемые встраиваемые МКГВ (гидроклапаны МКГВ-25/3Ф, МКГВ-32/3Ф) предназначены для герметичного запирания потока рабочей жидкости в одном положении запорного элемента и для свободного пропускания потока рабочей жидкости в другом положении запорного элемента в соответствии с управляющим сигналом. Область применения – гидроприводы станков, прессов, литейных и литьевых машин и другого гидрофицированного оборудования. Гидроуправляемые клапаны МКГВ состоят из затвора и фланца. Затвор включает в себя клапан, взаимодействующий с гильзой, размещенной в переходной втулке. Во фланце расположен управляющий каскад, определяющий положение затвора в зависимости от управляющего гидравлического или электрического сигнала и каналы подвода и отвода давления управления X, Y, Z1 и Z2 в зависимости от гидросхемы аппарата. Исполнение затвора и гидросхема фланца определяют функциональное назначение аппарата. Условия эксплуатации клапанов МКГВ: - фильтруемая жидкость: минеральное масло с вязкостью до 200 мм²/с (200 сСт); - тонкость фильтр 25 мкм; - температура рабочей жидкости: от +10°C до +70°C; - температура окружающей среды: от -45°C до +55°C; - положение при эксплуатации: любое пространственное положение.

—

Екатеринбург

Г11-11

Насосы Г11-11, предназначены для нагнетания постоянного по величине и направлению потока минерального масла с кинематической вязкостью от 10 до 400 мм²/с при температуре масла 10...55°С в смазочные системы станков и других стационарных машин. Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний – мощностью электродвигателя и всасывающей способностью насоса. Допускается применять насосы и насосные агрегаты в гидравлических системах. Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не более 40 мкм, установленными на напорной или сливной магистрали.  Чистота рабочей жидкости не менее 13 класса по ГОСТ 17216-71. Климатическое исполнение и категория размещения по ГОСТ 15150-69Длина: 8 см

2 500 руб.

Екатеринбург

У71-22А

У71-22А Пневмораспределители трехлинейные сдвоенные (другое наименование: клапан сдвоенный трёхходовой) с условным проходом 16 мм с пневматической блокировкой, односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированием управления, предназначены для управления кузнечно-прессовыми и другими машинами. Кузнечно прессовые механизмы оснащенные пневмораспределителями У71 имеют двуручную или педальную систему управления. Механизм распределительного устройства: клапанного типа. Пневмораспределители У7124, У7122, У7126 рассчитаны для работы на сжатом воздухе при давлении от 0,25 МПа до 1,0 МПа, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80, содержащем распыленное масло вязкостью от 10 до 35 мм°/с (сСт) при температуре 50°С, концентрацией из расчета 2…4 капли на 1 м³ воздуха, приведенного к условиям по ГОСТ 12449. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150. Кроме поставки самих пневмораспределителей У71-22А, У71-24А и У71-26А, мы предлагаем запчасти к пневмораспределителям У71-2...А. На пневмораспределителях У71-... устанавливается одна (а не две, как первоначально) пластина-глушитель. Для повышения прочности и в целях сохранения целостности пластины-глушителя, поверх пластины-глушителя установлена металлическая защитная плита. Защитная плита вместе с пластиной-глушителем надёжно крепится к корпусу распределителя винтами.

—

Екатеринбург

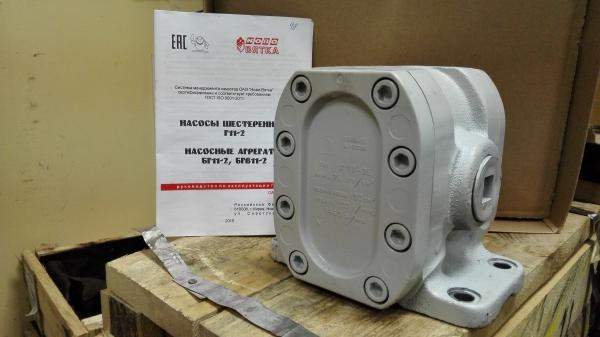

Г11-25

Насосы Г11-25 предназначены для нагнетания под давлением постоянного по величине и направлению потока технического масла или других смазывающих жидкостей, не вызывающих коррозию проточной части насоса, в смазочные системы станков и других стационарных машин и применяют для • обеспечения смазки трущихся деталей и узлов; • перекачивания жидкостей; • создания рабочего давления. Насосы Г11-25 работоспособны в широком диапазоне скоростей вращения приводного вала (от 600 до 1800 об/мин), поэтому при использовании специальных устройств, позволяющих изменять скорость вращения приводного вала электродвигателя, возможно плавное либо ступенчатое регулирование подачи рабочей жидкости. Направление вращения вала насоса - правое. Допускается по заявке потребителя изготовлять насосы с левым направлением вращения вала. Привод насосов осуществляют через упругую муфту (комплектуют по заказу). Радиальное смещение осей вала насоса и приводного электродвигателя не должно быть более 0,2 мм, а угловое смещение не должно превышать 1° 30'. Осевые и радиальные нагрузки на выходной конец вала не допускаются Насосы обеспечивают самозаполнение подводящего трубопровода маслом при минимально возможном давлении на выходе из насоса . Материал проточной части насоса: - корпус - чугун; - крышка - алюминиевый сплав; - шестерни - хромистая сталь. Уплотнение вала - манжетное.

—

Екатеринбург

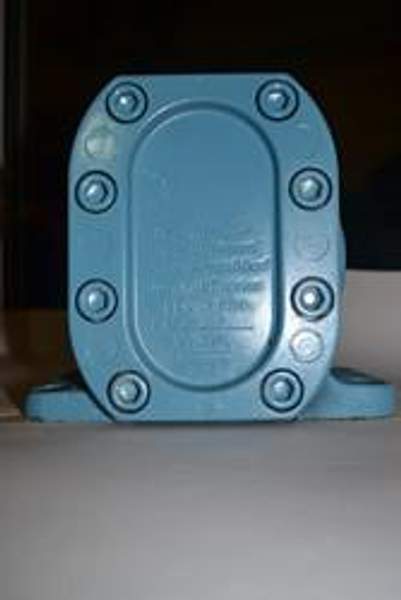

Г11-24А

Насосы Г11-24А предназначены для нагнетания под давлением постоянного по величине и направлению потока технического масла или других смазывающих жидкостей, не вызывающих коррозию проточной части насоса, в смазочные системы станков и других стационарных машин и применяют для • обеспечения смазки трущихся деталей и узлов; • перекачивания жидкостей; • создания рабочего давления. Насосы Г11-24А и Г11-24 работоспособны в широком диапазоне скоростей вращения приводного вала (от 600 до 1800 об/мин), поэтому при использовании специальных устройств, позволяющих изменять скорость вращения приводного вала электродвигателя, возможно плавное либо ступенчатое регулирование подачи рабочей жидкости. Направление вращения вала насоса - правое. Допускается по заявке потребителя изготовлять насосы с левым направлением вращения вала. Привод насосов осуществляют через упругую муфту (комплектуют по заказу). Радиальное смещение осей вала насоса и приводного электродвигателя не должно быть более 0,2 мм, а угловое смещение не должно превышать 1° 30'. Осевые и радиальные нагрузки на выходной конец вала не допускаются Насосы обеспечивают самозаполнение подводящего трубопровода маслом при минимально возможном давлении на выходе из насоса . Материал проточной части насоса: - корпус - чугун; - крышка - алюминиевый сплав; - шестерни - хромистая сталь. Уплотнение вала - манжетное.

—

Екатеринбург

У71-24А

У71-24А Пневмораспределители трехлинейные сдвоенные (другое наименование: клапан сдвоенный трёхходовой) с условным проходом 25 мм с пневматической блокировкой, односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированием управления, предназначены для управления кузнечно-прессовыми и другими машинами. Кузнечно прессовые механизмы оснащенные пневмораспределителями У71 имеют двуручную или педальную систему управления. Механизм распределительного устройства: клапанного типа. Пневмораспределители У7124, У7122, У7126 рассчитаны для работы на сжатом воздухе при давлении от 0,25 МПа до 1,0 МПа, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80, содержащем распыленное масло вязкостью от 10 до 35 мм°/с (сСт) при температуре 50°С, концентрацией из расчета 2…4 капли на 1 м³ воздуха, приведенного к условиям по ГОСТ 12449. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150. Кроме поставки самих пневмораспределителей У71-22А, У71-24А и У71-26А, мы предлагаем запчасти к пневмораспределителям У71-2...А. На пневмораспределителях У71-... устанавливается одна (а не две, как первоначально) пластина-глушитель. Для повышения прочности и в целях сохранения целостности пластины-глушителя, поверх пластины-глушителя установлена металлическая защитная плита. Защитная плита вместе с пластиной-глушителем надёжно крепится к корпусу распределителя винтами.

—

Екатеринбург

Г11-24

Насосы Г11-24 предназначены для нагнетания под давлением постоянного по величине и направлению потока технического масла или других смазывающих жидкостей, не вызывающих коррозию проточной части насоса, в смазочные системы станков и других стационарных машин и применяют для • обеспечения смазки трущихся деталей и узлов; • перекачивания жидкостей; • создания рабочего давления. Насосы Г11-24 работоспособны в широком диапазоне скоростей вращения приводного вала (от 600 до 1800 об/мин), поэтому при использовании специальных устройств, позволяющих изменять скорость вращения приводного вала электродвигателя, возможно плавное либо ступенчатое регулирование подачи рабочей жидкости. Направление вращения вала насоса - правое. Допускается по заявке потребителя изготовлять насосы с левым направлением вращения вала. Привод насосов осуществляют через упругую муфту (комплектуют по заказу). Радиальное смещение осей вала насоса и приводного электродвигателя не должно быть более 0,2 мм, а угловое смещение не должно превышать 1° 30'. Осевые и радиальные нагрузки на выходной конец вала не допускаются Насосы обеспечивают самозаполнение подводящего трубопровода маслом при минимально возможном давлении на выходе из насоса . Материал проточной части насоса: - корпус - чугун; - крышка - алюминиевый сплав; - шестерни - хромистая сталь. Уплотнение вала - манжетное

—

Екатеринбург

Г11-23

Насосы Г11-23 предназначены для нагнетания под давлением постоянного по величине и направлению потока технического масла или других смазывающих жидкостей, не вызывающих коррозию проточной части насоса, в смазочные системы станков и других стационарных машин и применяют для • обеспечения смазки трущихся деталей и узлов; • перекачивания жидкостей; • создания рабочего давления. Насосы Г11-23 работоспособны в широком диапазоне скоростей вращения приводного вала (от 600 до 1800 об/мин), поэтому при использовании специальных устройств, позволяющих изменять скорость вращения приводного вала электродвигателя, возможно плавное либо ступенчатое регулирование подачи рабочей жидкости. Направление вращения вала насоса - правое. Допускается по заявке потребителя изготовлять насосы с левым направлением вращения вала. Привод насосов осуществляют через упругую муфту (комплектуют по заказу). Радиальное смещение осей вала насоса и приводного электродвигателя не должно быть более 0,2 мм, а угловое смещение не должно превышать 1° 30'. Осевые и радиальные нагрузки на выходной конец вала не допускаются Насосы обеспечивают самозаполнение подводящего трубопровода маслом при минимально возможном давлении на выходе из насоса . Материал проточной части насоса: - корпус - чугун; - крышка - алюминиевый сплав; - шестерни - хромистая сталь. Уплотнение вала - манжетное

—

Екатеринбург

Г11-22

Насосы Г11-22 предназначены для нагнетания под давлением постоянного по величине и направлению потока технического масла или других смазывающих жидкостей, не вызывающих коррозию проточной части насоса, в смазочные системы станков и других стационарных машин и применяют для • обеспечения смазки трущихся деталей и узлов; • перекачивания жидкостей; • создания рабочего давления. Насосы Г11-22 работоспособны в широком диапазоне скоростей вращения приводного вала (от 600 до 1800 об/мин), поэтому при использовании специальных устройств, позволяющих изменять скорость вращения приводного вала электродвигателя, возможно плавное либо ступенчатое регулирование подачи рабочей жидкости. Направление вращения вала насоса - правое. Допускается по заявке потребителя изготовлять насосы с левым направлением вращения вала. Привод насосов осуществляют через упругую муфту (комплектуют по заказу). Радиальное смещение осей вала насоса и приводного электродвигателя не должно быть более 0,2 мм, а угловое смещение не должно превышать 1° 30'. Осевые и радиальные нагрузки на выходной конец вала не допускаются Насосы обеспечивают самозаполнение подводящего трубопровода маслом при минимально возможном давлении на выходе из насоса . Материал проточной части насоса: - корпус - чугун; - крышка - алюминиевый сплав; - шестерни - хромистая сталь. Уплотнение вала - манжетное.

—

Екатеринбург

Г11-11А

Насосы Г11-11А, предназначены для нагнетания постоянного по величине и направлению потока минерального масла с кинематической вязкостью от 10 до 400 мм²/с при температуре масла 10...55°С в смазочные системы станков и других стационарных машин. Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний – мощностью электродвигателя и всасывающей способностью насоса. Допускается применять насосы и насосные агрегаты в гидравлических системах. Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не более 40 мкм, установленными на напорной или сливной магистрали.  Чистота рабочей жидкости не менее 13 класса по ГОСТ 17216-71. Климатическое исполнение и категория размещения по ГОСТ 15150-69Длина: 5 см

2 500 руб.

Екатеринбург

БГ11-24

Агрегаты насосные БГ11-24 предназначены для нагнетания под давлением постоянного по величине и направлению потока технического масла или других смазывающих жидкостей, не вызывающих коррозию проточной части насоса, в смазочные системы станков и других стационарных машин и применяют для • обеспечения смазки трущихся деталей и узлов; • перекачивания жидкостей; • создания рабочего давления. Насосы БГ11-24 работоспособны в широком диапазоне скоростей вращения приводного вала (от 600 до 1800 об/мин), поэтому при использовании специальных устройств, позволяющих изменять скорость вращения приводного вала электродвигателя, возможно плавное либо ступенчатое регулирование подачи рабочей жидкости. Направление вращения вала насоса - правое. Допускается по заявке потребителя изготовлять насосы с левым направлением вращения вала. Привод насосов осуществляют через упругую муфту (комплектуют по заказу). Радиальное смещение осей вала насоса БГ11-24 приводного электродвигателя не должно быть более 0,2 мм, а угловое смещение не должно превышать 1° 30'. Осевые и радиальные нагрузки на выходной конец вала не допускаются Насосы обеспечивают самозаполнение подводящего трубопровода маслом при минимально возможном давлении на выходе из насоса . Материал проточной части насоса: - корпус - чугун; - крышка - алюминиевый сплав; - шестерни - хромистая сталь. Уплотнение вала - манжетное.

—

Екатеринбург

БГ11-23А

Агрегаты насосные БГ11-23(А) предназначены для нагнетания под давлением постоянного по величине и направлению потока технического масла или других смазывающих жидкостей, не вызывающих коррозию проточной части насоса, в смазочные системы станков и других стационарных машин и применяют для • обеспечения смазки трущихся деталей и узлов; • перекачивания жидкостей; • создания рабочего давления. Насосы БГ11-23А работоспособны в широком диапазоне скоростей вращения приводного вала (от 600 до 1800 об/мин), поэтому при использовании специальных устройств, позволяющих изменять скорость вращения приводного вала электродвигателя, возможно плавное либо ступенчатое регулирование подачи рабочей жидкости. Направление вращения вала насоса - правое. Допускается по заявке потребителя изготовлять насосы с левым направлением вращения вала. Привод насосов осуществляют через упругую муфту (комплектуют по заказу). Радиальное смещение осей вала насоса БГ11-23 и БГ11-23А приводного электродвигателя не должно быть более 0,2 мм, а угловое смещение не должно превышать 1° 30'. Осевые и радиальные нагрузки на выходной конец вала не допускаются Насосы обеспечивают самозаполнение подводящего трубопровода маслом при минимально возможном давлении на выходе из насоса . Материал проточной части насоса: - корпус - чугун; - крышка - алюминиевый сплав; - шестерни - хромистая сталь. Уплотнение вала - манжетное.

—

Екатеринбург

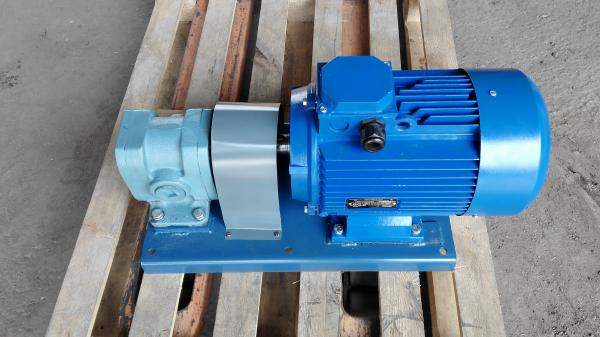

БГ11-23

Агрегаты насосные БГ11-23 предназначены для нагнетания под давлением постоянного по величине и направлению потока технического масла или других смазывающих жидкостей, не вызывающих коррозию проточной части насоса, в смазочные системы станков и других стационарных машин и применяют для • обеспечения смазки трущихся деталей и узлов; • перекачивания жидкостей; • создания рабочего давления. Насосы БГ11-23 работоспособны в широком диапазоне скоростей вращения приводного вала (от 600 до 1800 об/мин), поэтому при использовании специальных устройств, позволяющих изменять скорость вращения приводного вала электродвигателя, возможно плавное либо ступенчатое регулирование подачи рабочей жидкости. Направление вращения вала насоса - правое. Допускается по заявке потребителя изготовлять насосы с левым направлением вращения вала. Привод насосов осуществляют через упругую муфту (комплектуют по заказу). Радиальное смещение осей вала насоса БГ11-23 приводного электродвигателя не должно быть более 0,2 мм, а угловое смещение не должно превышать 1° 30'. Осевые и радиальные нагрузки на выходной конец вала не допускаются Насосы обеспечивают самозаполнение подводящего трубопровода маслом при минимально возможном давлении на выходе из насоса . Материал проточной части насоса: - корпус - чугун; - крышка - алюминиевый сплав; - шестерни - хромистая сталь. Уплотнение вала - манжетное.

—

Екатеринбург

БГ11-22

Агрегаты насосные БГ11-22 предназначены для нагнетания под давлением постоянного по величине и направлению потока технического масла или других смазывающих жидкостей, не вызывающих коррозию проточной части насоса, в смазочные системы станков и других стационарных машин и применяют для • обеспечения смазки трущихся деталей и узлов; • перекачивания жидкостей; • создания рабочего давления. Насосы БГ11-22 работоспособны в широком диапазоне скоростей вращения приводного вала (от 600 до 1800 об/мин), поэтому при использовании специальных устройств, позволяющих изменять скорость вращения приводного вала электродвигателя, возможно плавное либо ступенчатое регулирование подачи рабочей жидкости. Направление вращения вала насоса - правое. Допускается по заявке потребителя изготовлять насосы с левым направлением вращения вала. Привод насосов осуществляют через упругую муфту (комплектуют по заказу). Радиальное смещение осей вала насоса БГ11-22 приводного электродвигателя не должно быть более 0,2 мм, а угловое смещение не должно превышать 1° 30'. Осевые и радиальные нагрузки на выходной конец вала не допускаются Насосы обеспечивают самозаполнение подводящего трубопровода маслом при минимально возможном давлении на выходе из насоса . Материал проточной части насоса: - корпус - чугун; - крышка - алюминиевый сплав; - шестерни - хромистая сталь. Уплотнение вала - манжетное.

—

Екатеринбург

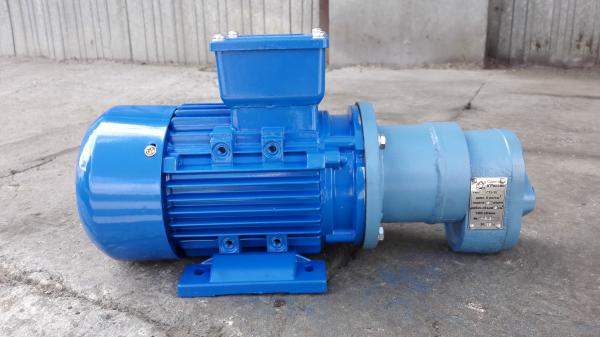

БГ11-11А

Агрегаты насосные БГ11-11А предназначены для перекачивания минеральных масел с кинематической вязкостью от 17 до 400 мм²/с (сСт) при температуре масла от 10 до 50°С, без механических примесей в смазочных системах станков и других стационарных машин. Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний – мощностью электродвигателя и всасывающей способностью насоса. Допускается применять насосы и насосные агрегаты в гидравлических системах. Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не более 40 мкм, установленными на напорной или сливной магистрали.  Чистота рабочей жидкости не менее 13 класса по ГОСТ 17216-71. Климатическое исполнение и категория размещения по ГОСТ 15150-69.

—

Екатеринбург

БГ11-25

Агрегаты насосные БГ11-25 предназначены для нагнетания под давлением постоянного по величине и направлению потока технического масла или других смазывающих жидкостей, не вызывающих коррозию проточной части насоса, в смазочные системы станков и других стационарных машин и применяют для • обеспечения смазки трущихся деталей и узлов; • перекачивания жидкостей; • создания рабочего давления. Насосы БГ11-25 работоспособны в широком диапазоне скоростей вращения приводного вала (от 600 до 1800 об/мин), поэтому при использовании специальных устройств, позволяющих изменять скорость вращения приводного вала электродвигателя, возможно плавное либо ступенчатое регулирование подачи рабочей жидкости. Направление вращения вала насоса - правое. Допускается по заявке потребителя изготовлять насосы с левым направлением вращения вала. Привод насосов осуществляют через упругую муфту (комплектуют по заказу). Радиальное смещение осей вала насоса БГ11-25 приводного электродвигателя не должно быть более 0,2 мм, а угловое смещение не должно превышать 1° 30'. Осевые и радиальные нагрузки на выходной конец вала не допускаются Насосы обеспечивают самозаполнение подводящего трубопровода маслом при минимально возможном давлении на выходе из насоса . Материал проточной части насоса: - корпус - чугун; - крышка - алюминиевый сплав; - шестерни - хромистая сталь. Уплотнение вала - манжетное.

—

Екатеринбург
