Лубрикаторы устьевые Л65-21, ЛП65-35, ЛC65-35, ЛП80-35

Лубрикаторы устьевые Л65-21, ЛП65-35, ЛC65-35, ЛП80-35 предназначены для герметизации устья скважины при спуске в неё глубинных приборов или инструментов при проведении гидродинамических геофизических исследований глубинных скважин, или для спуска инструментов. В лубрикаторе имеется устройство для контроля давления и слива продукта. Область применения - нефтяные, газовые и газоконденсатные скважины умеренно холодного климатического района - 12, по ГОСТ 16350-80. Климатическое исполнение - УХЛ, категория размещения - 1, по ГОСТ 15150-69, при температуре окружающей среды от -40°С до + 60°С. Коррозионно-стойкое исполнение - К2. Устьевые лубрикаторы чаще всего применяются для доставки инструмента, чем для смазки. Одним из видов работ, проводимых с применением лубрикаторов, является чистка скважинной трубы от парафиновых отложений. Лубрикатор состоит из трубы (приемной камеры), присоединенной к ней муфты, с одной стороны, и стыковочного фланца, с другой. Фланец сбоку имеет резьбовое отверстие (К1/2") под вентиль манометрический, заглушенное конической пробкой 4. На корпусе лубрикатора закреплены кронштейны для крепления роликов. В верхней части установлено двухступенчатое устройство герметизации с возможностью замены уплотнения под давлением. Устройство герметизации лубрикатора состоит из ввинченного в муфту корпуса лубрикатора стакана, втулки, плунжера, контргайки. Соединение данных деталей образует две полости, заполненные сальниковой набивкой. Верхняя полость рабочая, нижняя - резервная. Высота трубы под прибор от 2000 до 4000мм. Диаметр скребковой проволоки от 2 до 3мм. Масса, в зависимости от модели, от 34 до 70 кг. Присоединительный фланец и стальная прокладка: «Бакинка» РД26-16-40 или по ГОСТ 28919.

—

Нижний Новгород

Штуцер дискретный фланцевый ШДФ-10М-2-40 с комплектом ответных фланцев КОФ 89,5

Штуцер дискретный фланцевый ШДФ-10М-2-40 с комплектом ответных фланцев КОФ 89,5 с уплотнением через выступающее уплотнительное кольцо корпуса и резьбовыми отверстиями для присоединения манометров. Рабочая среда нефть, вода и газ. Содержание механических примесей до 0,32 г/л. Рабочее давление 35 Мпа. Исполнение по среднему диаметру уплотняющего выступа на корпусе Dср: 89,5; 90; 90,6; 95; 107,9мм. Условный размер проходного отверстия 2; 3; 4; 5; 6; 8; 10; 12; 14; 18; 40мм. Управление штуцером ШДФ-10М ручное. Регулируемый орган – два цилиндра. Рабочая температура окружающей среды от -60°С до +40°С. Габаритные размеры, без учёта выводов для манометров, 273х136х110 мм. Масса, для различных исполнений, от 10,04 до 10,33 кг.

—

Нижний Новгород

Штуцер дискретный регулируемый ШДР-9М-2-18

Штуцер дискретный регулируемый ШДР-9М-2/18 предназначен для регулирования расхода жидкости при нефтедобыче и обеспечивает ступенчатое (дискретное) установление следующих возможных режимов работы скважины: - вывод нефтяной скважины на рабочий режим без прекращения подачи жидкости в линию скважинным штанговым насосом (СШН) или электроциркуляционной насосной установкой (УЭЦН); -установление требуемого эксплуатационного режима работы скважины; -проведение замеров для определения содержания газа в жидкости скважины (определение газового фактора); -установление необходимого расхода (по перепаду давления) при закачке нефтяной жидкости в пласт в системе ПНД. Рабочая среда нефть, вода и газ. Рабочее давление 35Мпа. Рабочая температура окружающей среды от -60°С до +40°С. Условный размер проходного отверстия 0; 2; 3; 4; 5; 6; 8; 10; 12; 14; 18 мм. Регулирующий орган цилиндр. Управление штуцером ШДР-9М ручное. Габаритные размеры, без учёта выводов для манометров, 200х125х100мм. Масса, не более 8,5 кг для ШДР 9М-90-2/18; 8,65 кг для ШДР 9-90-2/18. Материал основных деталей, находящихся в контакте с рабочей средой: Корпус – сталь 09Г2С. Цилиндр - сталь 12Х18Н10Т

—

Нижний Новгород

Устройство размагничивания бурового инструмента УРБИ-140, УРБИ-240

Устройство размагничивания бурового инструмента УРБИ-140, УРБИ-240. Конструктивно УРБИ выполнено из размагничивающей катушки с кабелем подключения к сети и разборного стола, установленного на роторе. С целью обеспечения свободного перемещения в горизонтальной плоскости размагничивающая катушка устанавливается на роликах. Перед началом работ корпус УРБИ и металлические части стола заземляются. На клеммы катушки подается напряжение 220В. Колонну бурильных труб со скоростью, не превышающей 30-40 м в минуту, пропускают через катушку. Генерируемое катушкой переменное магнитное поле размагничивает стальные элементы буровой колонны. По окончании размагничивания бурового инструмента катушка снимается, стол убирается с ротора буровой установки. Диаметр бурового инструмента 140/ 240 мм. Мощность 2,2/ 3,6кВт. Диаметр внутренний намагничивающей катушки: диаметр внутренний 140/ 280мм. Габариты стола: 750х750х750 мм для УРБИ-140,1100х1010х950 мм для УРБИ-240. Вес катушки с оснасткой, не более 41/ 60 кг. Вес стола, не более, 26/ 34 кг.

—

Нижний Новгород

Штуцер регулируемый фланцевый ШРФ-20 укомплектованный вентилям

Штуцер регулируемый фланцевый ШРФ-20 укомплектованный вентилям. Средний диаметр уплотнительного выступа D:89,5; 90; 90,6; 107,9мм. Рабочая температура окружающей среды от -60°С до +40°С. Условные размеры проходного сечения от 0 до 20 мм с плавным изменением. Управление штуцером ШРФ-20 ручное. Габаритные размеры, без учёта вентилей с манометрами и фланцев, 120х217,5х55 мм. Масса не более 4,74кг.

—

Нижний Новгород

Ввод кабельный КВ НКТ 60 с присоединительной резьбой НКТ 60

Ввод кабельный КВ НКТ 60 с присоединительной резьбой НКТ 60 ГОСТ 633-80. Рабочая среда нефть, газ. Рабочее давление 21 Мпа. Диаметр жилы кабеля 12 мм. Рабочая температура окружающей среды от -60°С до +40°С. Температура рабочей среды до +120°С. Габаритные размеры Ø73х265мм. Масса 4,3кг.

—

Нижний Новгород

Литье, изготовление отливок, мех. обработка деталей по КД

Литье, изготовление отливок, мех. обработка деталей по КД Материалы для обработки: сталь, чугун, алюминий. Изготовление отливок, механическая обработка деталей по конструкторской документации, эскизу или образцу: - литьё алюминия с кристаллизацией под давлением; - литьё ХТС - в холодно-твердеющие смеси, основной метод, для литья износостойких деталей из стали 110г13л (стали Гадфильда); - литьё ПГС (песчано-глинистая смесь); - литьё по выплавляемым моделям; - литьё алюминия в кокиль; - литьё по моделям с использованием 3D-печати; - художественное литьё; - механическая обработка (токарные, зубодолбёжные, зубофрезерные, фрезерные работы, шлифовка, нарезание шлицев).

—

Нижний Новгород

Клапан обратный тройниковый ОКТ 89

Клапан обратный тройниковый ОКТ 89 предназначен для перепуска рабочей среды из затрубья в рабочее пространство устьевого оборудования нефтяных, газовых и нагнетательных скважин. Предназначен для эксплуатации в климатических условиях УХЛ по ГОСТ 15150-69. Рабочее давление 21Мпа. Рабочий диапазон температур окружающей среды от -60°С до +40°С. Температура рабочей среды не более +120°С. Рабочая среда нефть, вода, газ. Давление срабатывания клапана 1…4 кг/см². Диаметр трубы под приварку Ø 89х8мм, отвод 89х8. Габаритные размеры 240х200х89мм. Масса не более 8кг.

—

Нижний Новгород

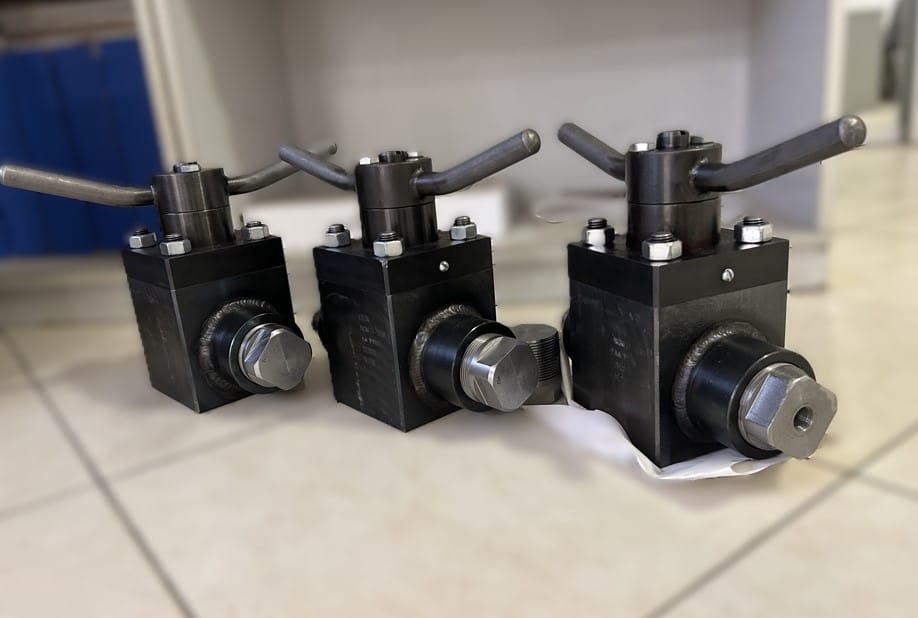

Кран пробковый КПМ 21-50М

Кран пробковый КПМ 21-50М Пробковый кран предназначен для перекрытия каналов в устьевой арматуре фонтанных, насосных и нагнетательных скважин, а также для перепуска газа из затрубья в линию манифольда, либо дросселирования потока жидкости в выкидной лини. Климатическое исполнение ХЛ. Условный диаметр проходного сечения 50мм. Присоединение резьба (муфта) НКТ 60 ГОСТ 633-80. Класс герметичности затвора А. Рабочая температура окружающей среды от -60°С до +45°С. Рабочее давление 21 Мпа. Управление ручное. Условное положение любое. Направление подачи среды любое. Рабочая среда: нефть, газ, пластовая вода с содержанием механических примесей до 0,32 г/л.

—

Нижний Новгород

Кабельный ввод АФЭН 21-65-400

Кабельный ввод АФЭН 21-65-400 Устройство предназначено для герметизации колонны нефтяной скважины в месте ввода кабелей электропитания УЭНЦ. Кабельный ввод выпускается в двух вариантах по присоединительной резьбе НКТ ГОСТ 633-80: АФЭН 21-65-400 с резьбой НКТ 60 ГОСТ 633-80; АФЭН 21-65-400В с резьбой для труб с высаженными концами НКТ В 60 ГОСТ 633-80. Кабельный ввод имеет два исполнения по диаметру кабеля: АФЭН 21-65-400 и АФЭН 21-65-400Вдля кабеля Ø10,5мм; АФЭН 21-65-400-01 и АФЭН 21-65-400В-01 для кабеля Ø8,5мм. Рабочее давление перед кабельным вводом 21 Мпа. Диаметр провода не более 11 мм для исполнений АФЭН 21-65-400 и АФЭН 21-65-400В; 9мм для исполнений АФЭН 21-65-400-01 и АФЭН 21-65-400В-01. Присоединительная резьба по ГОСТ 633-80: НКТ 60 для кабельных вводов АФЭН 21-65-400 и АФЭН 21-65-400-01; НКТ В 60 для кабельных вводов АФЭН 21-65-400В и АФЭН 21-65-400В-01. Габаритные размеры: диаметр 83мм , длина в затянутом состоянии 329,5мм. Масса 7,35 кг.

—

Нижний Новгород

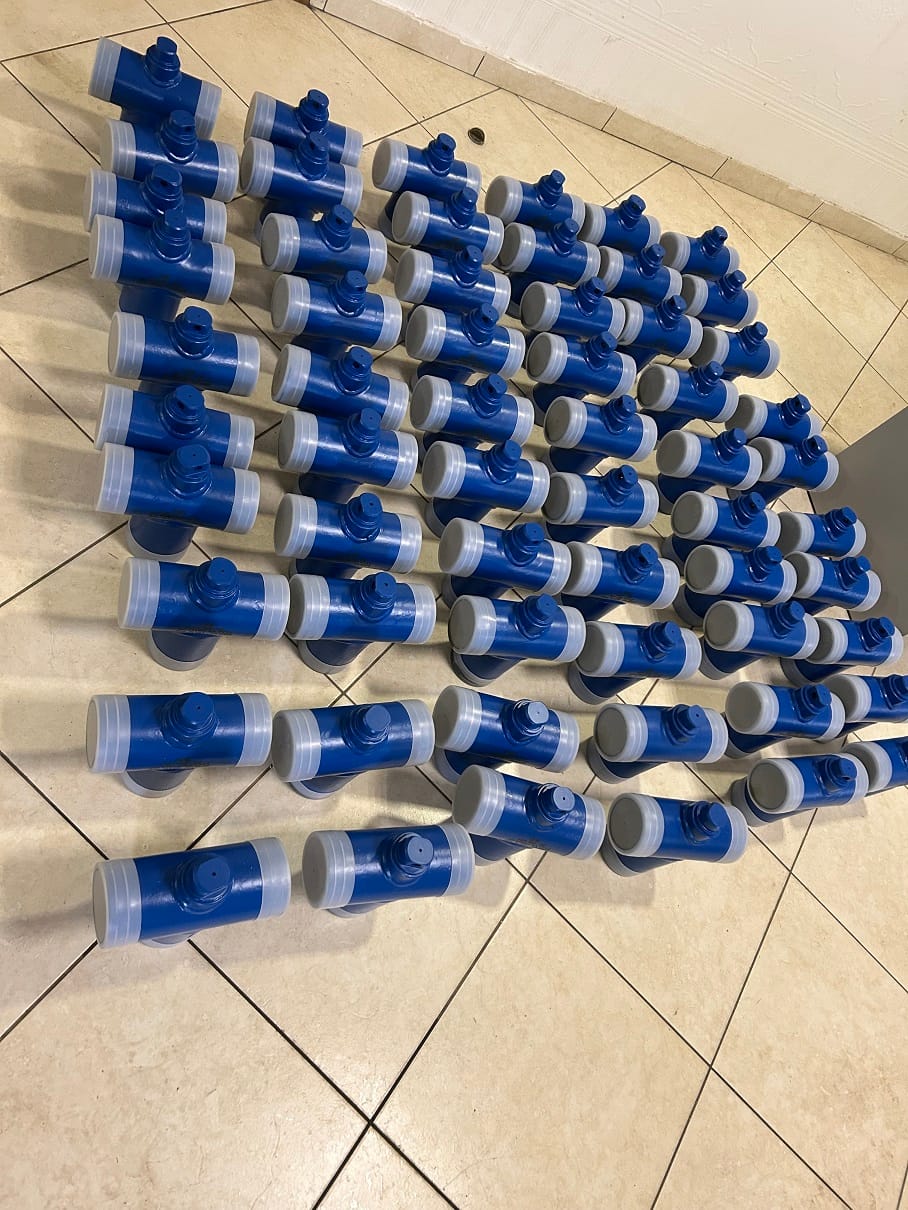

Клапан обратный устьевой незамерзающий быстросъемный Н05.355-02

Клапан обратный устьевой незамерзающий быстросъемный Н05.355-02 предназначен для перепуска рабочей среды из затрубья в рабочее пространство устьевого оборудования нефтяных, газовых и нагнетательных скважин. Предназначен для эксплуатации в климатических условиях УХЛ по ГОСТ 15150-69. Рабочее давление 21Мпа. Рабочий диапазон температур окружающей среды от -60°С до +40°С. Температура рабочей среды не более +120°С. Рабочая среда нефть, вода, газ. Давление срабатывания клапана 1+0,1кг/см². Присоединительные размеры под приварку по ГОСТ 16037-80 на трубопровод Ø89х6. Габаритные размеры 219х200х89мм. Масса не более 8кг.

—

Нижний Новгород

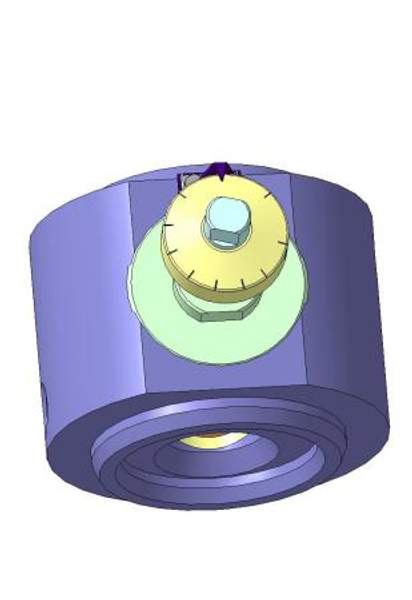

Штуцер дискретный регулируемый фланцевый ШДФ-10М

Штуцер дискретный регулируемый фланцевый ШДФ-10М устанавливается в фонтанной арматуре за линейной задвижкой и предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69. Рабочая среда нефть, вода и газ, содержание механических примесей до 0,32 г/л. Рабочее давление 35Мпа. Рабочая температура окружающей среды от -60°С до +40°С. Условный размер проходного отверстия 0; 2; 3; 4; 5; 6; 8; 10; 12; 14; 18; 40мм. Регулирующие органы -2 цилиндра. Управление штуцером ручное. Габаритные размеры, без учёта выводов для манометров, 273х136х110мм. Масса, не более 10,33кг.

—
