Роботы

Роботы:
серия Т
серия N
серия ARR-JR
серия ARH heavy.

 Сочетание роботов в комплексе с оборудованием для литья позволяет осуществлять широкий спектр операций , как то: установка закладных элементов в литьевую форму, съем готовых изделий из прессформы, транспортировка и укладка готовых изделий, отделение литников, проверка извлечения изделий и литников из формы, смазывание формы и многое другое. Роботы предназначаются как для выполнения одной операции (смазывание формы или съем изделий), так и для выполнения сразу нескольких операций (съем изделий,установка закладных элементов, транспортировка и укладка изделий). Один пул роботов может обслуживать одну или несколько литьевых машин.

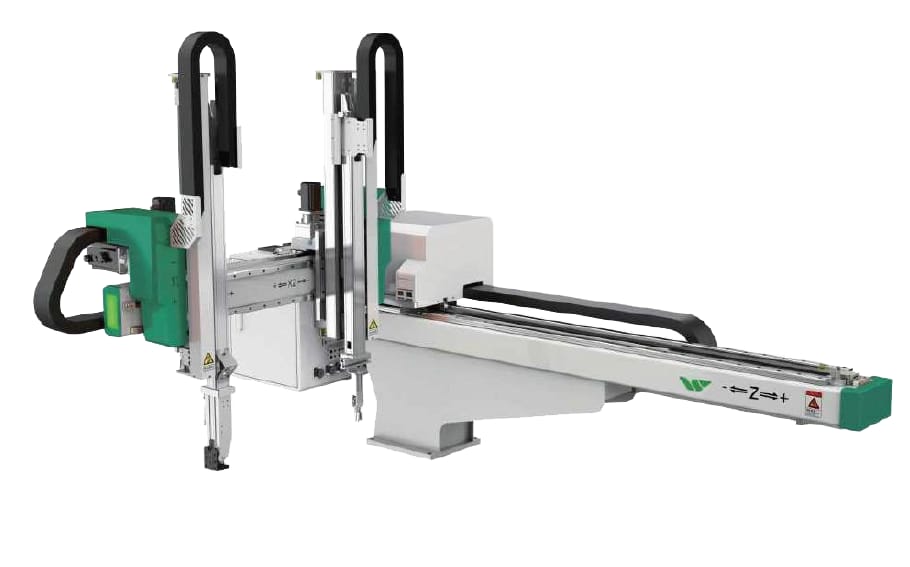

Робот 3-х осевой с сервоприводом


Наименование

Ед.изм.

ARH750MWE/ DWE

ARH950MWE/ DWE

T750

T950

T1100

T1300

Рекомендуемое усилие смыкания ТПА

т

150-250

250-350

130-220

220-350

350-550

400-700

Ход траверсы

мм

1220

1460

1220

1460

1800

2040

Ход по вертикали

мм

750

950

750

950

1100

1300

Поперечный ход

мм

M:450 S:120

M:570 S:120

M:120

M:120

M:200

M:200

Тип руки

Одинарная/двойная телескопическая

Одинарная телескопическая

Система привода

сервомотор

Время съема

с

0,7

0,8

0,7

0,8

1

1,2

Время сухого цикла

с

5

6

5

6

8

10

Мощность

кВт

2 (220В, 50 Гц)

1,5 (220В, 50 Гц)

2 (220В, 50 Гц)

Рабочее давление воздуха

кг/см2

5±1

Расход воздуха

л/цикл

4

4

4

4

6

8

Макс.нагрузка

кг

6

8

6

8

12

12

Масса

кг

230

250

230

250

350

400

Робот поворотного типа
Наименование Ед.изм. ARR550SI/JR550SI ARR650SI/JR650SI ARR750SW
Рекомендуемое усилие смыкания ТПА т 50-120 100-180 150-250
Ход по вертикали мм 550 650 750
Поперечный ход мм 120 120 200
Тип руки Одинарная Двойная телескопическая
Угол поворота ° 60°-90°
Система привода Пневматическая
Время съема с 0,7 0,9 0,9
Время сухого цикла с 3,8 4,2 3,8
Мощность кВт 0,1 (220В, 50 Гц)
Рабочее давление воздуха кг/см2 5±1
Расход воздуха л/цикл 10,5 12,5 11,5
Макс.нагрузка кг 3
Масса кг 40 41 58Производитель: Wensui
