Соединение фланцевое по ТММ-13-2000, ОСТ 34-10-756-97

Изготовим фланцевые соединения для камерных измерительных диафрагм по ТММ-13-2000, ОСТ 34-10-756-97, предназначенные для герметичного и надежного соединения трубопроводной арматуры и самих трубопроводов, а также для соединения труб и их частей между собой и к иному оборудованию. По ТММ-13-2000 изготавливаются: Фланцевые соединения для камерных измерительных диафрагм ФКВ, ФКП 2, 5— (108, 219, 273, 325, 377) 6, 5; 8; 9, 5; 10-до 8/1 Фланцевые соединения для камерных измерительных диафрагм ФКВ 4— (108, 159 6; —NO3/1. Фланцевые соединения для камерных измерительных диафрагм ФКВ 4— (108, 159, 273) 6;7-до8/1. Фланцевые соединения для камерных измерительных диафрагм ФКВ 6, 3— (89:, 159), 219, 6;8-до8/1. Фланцевые соединения для камерных измерительных диафрагм ФКВ 6, 3-219'10-NO2/2. Фланцевые соединения для камерных измерительных диафрагм ФКВ 6, 3-219'10-до 8/1. Камера диафрагмы ДКС 10-100-А/Б ДКС 10-50 А/Б и другие. А также изготовляем другое стандартизированное оборудование по чертежам проектных институтов и по чертежам заказчика: •Блоки пружинные •Воздухосборник вертикальный и горизонтальный •Гидрозатвор по чертежу •Грязевики горизонтальные •Грязевики вертикальные •Грязевики абонентские •Грязеуловитель для всасывающих трубопроводов •Закладная конструкция по ЗК •Нагреватель азота •Опоры и подвески для трубопроводов •Отборные устройства давления по ЗК ТМ СТМ •Охладитель проб по чертежу •Подогреватель по Т-ММ-19-2002-07. 00 •Камера выносная КУВ •Камера для сигнализатора уровня •Колонка для управления задвижками •Колонка управления затвором и шаровыми кранами •Коллектор запитки КЗ и Распитки КР •Пружинные блоки •Пробоотборник В9-452 •Расширитель прямой и угловой по ЗК •Сепаратор •Удлинитель шарнирный для задвижек, вентилей типа УШЗ по Т-ММ •Узел отбора проб •Узел присоединения шлангов, рукавов •Узел присоединения дренажного трубопровода к насосам •Фильтр временный к насосам ФСВ •Фильтр сетчатый фланцевый по Т-ММ ФС •Фильтр жидкостной по ОРК •Фланцевые соединения для камерных измерительных диафрагм ФКВ, ФКП •Фонарь смотровой трубопроводный •Холодильник №1, №2, №3 по Т-ММ-19-02Производитель: Собственное производство Тип присоединения: Фланцевое

1 500 руб.

Казань

Узел присоединения шлангов, рукавов

Узлы присоединения шлангов УПШ-25 от Ду15 до Ду100 ТММ-10/2-88 Узлы крепления резиновых напорных рукавов с текстильным каркасом Ду15 до Ду200мм —//— ВТ-22-88 Узлы присоединения шлангов от Ду10 до 50 по Т-ММ-10-99. И по чертежам заказчика. Узлы присоединения разработаны для рукавов напорных с текстильным каркасом классов. Б (I); В (П. ); ВГ (Ш); Г (IV) У, Пар-1 (X), Пар-2 (Х) по ГОСТ 18698-79 с внутренним диаметром 16, 20, 25. 40. 50мм. работоспособных при температуре окружающего воздуха (абсолютная минимальная) не ниже минус 50 С. Пределы применения узлов присоединения: давление рабочее: до 2 МПа; температура среды: от минус 20° С до 175° С; 4.3 класс применяемого рукава и среда: а) Б (I) — для бензинов, керосинов, минеральных масел; б) В (II) — для воды, растворов неорганических кислот и щелочей концентраций до 20% (кроме растворов азотной кислоты); 6) ВГ (Ш) — для горячей воды; г) Г (IV) — для воздуха углекислого газа азота и других инертных газов; д) Пар-1 (X), Пар-2 (Х) — для насыщенного пара. В зависимости от требуемых условий применения предусмотрены 3 типа узлов присоединения 3-х исполнений согласно таблице 1. 2 Тип I — узлы повышенной надежности применяются в случаях. Когда нарушение герметизации может повлечь травму обслуживающего персонала Например: температура продукта выше 60° С Тип I — быстросъемные узлы применяются при необходимости подсоединения к перемещающимся транспортным средствам. Тип Ш — во всех остальных случаях. Узлы присоединения включаются в спецификацию оборудования, изделий и материалов. Стоимость изготовления узлов в смете должна включаться в строительно-монтажные работы. Комплектование проектной документации по выбранному узлу присоединения производится по соответствующей ведомости документов. Материал для изготовления узлов присоединения принят для неагрессивных и среднеагрессивных сред. Для агрессивных сред материал узлов присоединения выбирается с учетом свойств и параметров среды. Узел присоединения шлангов тип I Узел присоединения шлангов тип II Узел присоединения шлангов тип III А также изготовляем другое стандартизированное оборудование по чертежам проектных институтов и по чертежам заказчикаПроизводитель: Собственное производство

1 500 руб.

Казань

Отборные устройства давления по ЗК, ТМ и СТМ

Предприятие ООО «Сигнал» изготовляет отборные устройства давления ЗК4-270.10-90, ЗК4-272.10-90, ЗК4-279.10-ЗК4-281.10-90, ЗК4-276.10-90, ЗК4-277.10-90, ЗК4-287.10-90, ЗК14-2-1-02, ЗК14-2-6-02, ЗК14-2-7-98, ЗК14-2-9-98, ЗК14-2-10-02, по ЗК14-2-13-02 Отборные устройства давления 16-200 по ТУ 4212-017-01395839-96 по ТМ 14-2-1-03 по ТМ14-2-9-03 Отборные устройства давления ТУ 4218-004-17416124-97 и другие по ТМ14-2-12-98 по ТМ14-2-16-98 Отборные устройства давления предназначены для отбора импульса давления и монтажа манометров на технологических трубопроводах и аппаратах с неагрессивной и агрессивной средой. Применение указанных отборных устройств производится в соответствии с «Чертежами установки закладных элементов для измерения давления, разряжения, уровня и состава вещества на технологическом оборудовании и трубопроводах СЗК4-2-90». Пример условного обозначения устройства отборного 1,6-225П условным давлением 1,6 МПа (16 кг/кв. см) с рабочей температурой 225°С угловое, из стали 20, климатического исполнения УЗ: Устройство отборное 1,6-225У УЗ Допустимое обозначение: Устройство отборное 1,6-225У-ст20 УЗ ЗК4-274.10-90 Отборные устройства давления применяются на условное давление до 16 МПа (160 кг/кв. см) и температуру от —70 до 575°С. Диапазон рабочих температур и давле¬ний, а так же параметры рабочей среды определяются конструкцией отборного устройства, материалом из которого оно должно быть изготовлено и типом запорной арматуры. Параметры рабочей среды, материал, из которого должно быть изготовлено отборное устройство и тип запорной арматуры относятся к необязательным параметрам и могут быть указаны при заказе отборных устройств. При заказе стандартно выпускаемых изделий в соответствии с настоящим каталогом эти параметры можно не указывать. Наиболее востребованы отборные устройства из стали 20, 09Г2С, 10Х17Н13МЗТ, 12Х18Н10Т. Отборные устройства 1,6-70 и 1,6-225 (16-70 и 16-225) всех типов могут быть изготовлены из меди и латуни. А также изготовляем другое стандартизированное оборудование по чертежам проектных институтов и по чертежам заказчика: •Блоки пружинные •Воздухосборник вертикальный и горизонтальный •Гидрозатвор по чертежу •Грязевики горизонтальные •Грязевики вертикальные •Грязевики абонентские •Грязеуловитель для всасывающих трубопроводов •Закладная конструкция по ЗК •Нагреватель азота •Опоры и подвески для трубопроводов •Охладитель проб по чертежу •Подогреватель по Т-ММ-19-2002-07.00 •Пробки бобышки штуцера •Камера выносная КУВ •Камера для сигнализатора уровня •Колонка для управления задвижками •Колонка управления затвором и шаровыми кранами •Пружинные блоки •Расширитель прямой и угловой по ЗК •Сепаратор •Удлинитель шарнирный для задвижек, вентилей типа УШЗ по Т-ММ •Узел отбора проб •Узел присоединения шлангов, рукавов •Узел присоединения дренажного трубопровода к насосам •Фильтр временный к насосам ФСВ •Фильтр сетчатый фланцевый по Т-ММ ФС •Фильтр жидкостной по ОРК •Фланцевые соединения для камерных измерительных диафрагм ФКВ, ФКП •Фонарь смотровой трубопроводныйПроизводитель: Собственное производство

1 500 руб.

Казань

Крепление газопровода на опоре УКГ 10.00-01 серия 5.905-18.05

узлы и детали крепления газопроводов серия 5.905-18.05 Крепление газопровода на опоре УКГ 10.00-01 серия 5.905-18.05 Крепление газопровода к кирпичной или деревянной стене УКГ 1.00 Крепление газопровода к кирпичной стене УКГ 2.00 серия 5.905-18.05 Крепление газопровода к кирпичной стене УКГ 3.00 серия 5.905-18.05 Крепление горизонтального газопровода к железобетонной колонне УКГ 4.00 серия 5.905-18.05 Крепление горизонтального газопровода к железобетонной колонне УКГ 5.00 Крепление вертикального газопровода к железобетонной колонне УКГ 6.00 Крепление горизонтального газопровода к металлическим конструкциям УКГ 7.00 УКГ 8.00 Крепление вертикального газопровода к металлическим конструкциям УКГ 9.00 Крепление горизонтального газопровода на опоре из трубы внутри помещения УКГ 10.00 Крепление газопровода на опоре из трубы УКГ 11.00 Крепление горизонтального газопровода на отдельно стоящей опоре УКГ 12.00 Крепление вспомогательного газопровода к основному УКГ 13.00 Крепление 2-х вспомогательных газопроводов к основному УКГ 14.00 Крепление газопровода к панельным и блочным стенам УКГ 15.00 Опора неподвижная под газопровод УКГ 16.00 Подвеска с одной тягой, регулируемой гайкой УКГ 16.00 Крепление газопровода на опоре изготовление крепление газопровода производство креплений газопровода 12 лет на рынке Гарантия качества http://opory.hop.ruПроизводитель: Собственное производство

100 руб.

Казань

Фонарь смотровой трубопроводный в Нижнекамске

Фонарь смотровой трубопроводный Фонарь смотровой трубопроводный предназначен для использования в качестве смотровых устройств с целью облегчения условий эксплуатации. Фонарь смотровой прямоточный 1-1-20-1,6-1-20; АТК 26-01-1-89 Фонари предназначены для эксплуатации в условиях умеренного, холодного и тропического климата. Климатическое исполнение - 01 по ГОСТ 15150 (при поставке в районы с тропическим климатом - Т1 по ГОСТ 15150 Фонари прямоточные с плоскими стёклами устанавливают на трубопроводы от Ду20 до Ду 200 мм и рассчитаны на давление Ру 0,6; 1,6 МПа, исполнение: 1, 2, 3. Температура эксплуатации от минус 40°С до плюс 200°С для нейтральных и кислых сред; от минус 40°С до плюс 100°С для щелочных сред. Фонари угловые с плоскими стёклами устанавливают на трубопроводы от Ду20 до Ду 80 мм и рассчитаны на давление Ру 0,6; 1,6 МПа, исполнение: 1, 2, 3. Температура эксплуатации от минус 40°С до плюс 300°С для нейтральных и кислых сред; от минус 40°С до плюс 110°С для щелочных сред. Фонари прямоточные трубчатые устанавливают на трубопроводы от Ду20 до Ду 150 мм и рассчитаны на давление Ру 0,6; 0,5; 0,4; 0,3 0,2 МПа, исполнение: 1, 2, 3. Температура эксплуатации от минус 50°С до плюс 120°С для кислых и щелочных сред; Каждый из указанных типов фонарей предусматривает следующие исполнения: * с ответными фланцами; * без ответных фланцев; * без фланцев. Уплотнительные поверхности фланцев фонарей исполнения 1,2 предусмотрены следующих видов: * гладкая; * паз; * впадина.Характеристики фонаря смотрового трубопроводного * — Страна производитель: РоссияПроизводитель: Собственное производство

15 000 руб.

Казань

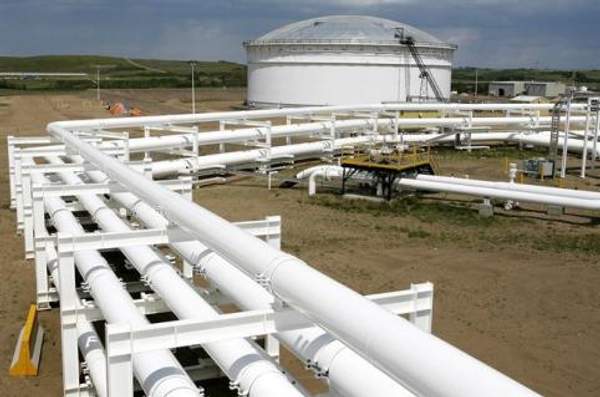

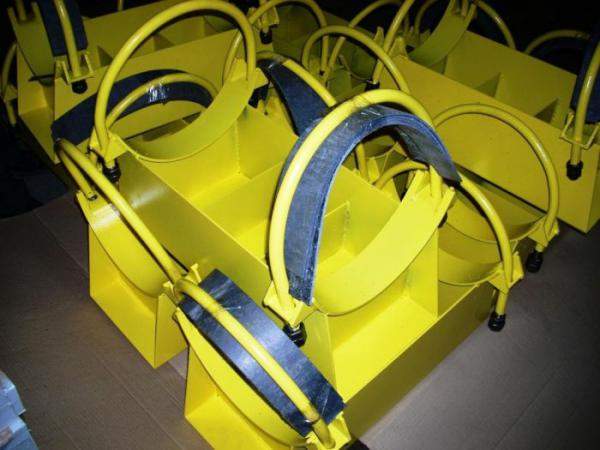

Опоры трубопроводов по ОСТ и ГОСТ

Опоры - одни из самых ответственных частей деталей трубопроводных систем. На них ложится основное усилие от трубопровода, которое затем передается грунту или несущим конструкциям. При выборе типа опоры важно учесть не только то, какие значения у расчетных усилий, но также представить ее функционирование в заданных условиях. Если увеличивается диаметр трубы, в опорах усиливаются силы трения. В некоторых случаях, когда специфика расположения труб по отношению к несущим конструкциям, не позволяет использовать катковые или скользящие опоры, обычно применяются подвески. Надежность и безопасность работы трубопровода напрямую зависят от прочности и правильности его закрепления. В процессе эксплуатации на трубы воздействуют крутящие моменты, а также вертикальные, осевые и поперечные нагрузки. Основное назначение нашей продукции — надежно воспринимать эти эксплуатационные нагрузки, обеспечивая бесперебойную работу трубопроводной системы на протяжении всего срока службы. Наша продукция строго соответствует требованиям ГОСТ и ОСТ, а также техническим требованиям заказчика. Опоры трубопроводов неподвижные Используются для трубопроводных систем подземной бесканальной прокладки и надземной прокладки. Данный тип опор, фиксирующий трубопровод в определенных местах, воспринимает и сглаживает усилия, которые возникают в трубах при температурных колебаниях, изменениях внутреннего давления, а также пульсации и вибрации. Неподвижные опоры для трубопроводов это металлические конструкции в виде стальной трубы, расположенной на стальном листе, который принимает на себя основную нагрузку, и стаканов стальной трубы, которые защищают от повреждений оцинкованную или полиэтиленовую оболочку, а также выполняют функцию теплоизолятора. Между опорами расположены компенсаторы, воспринимающие нагрузки от удлинения труб при изменении температурного режима. Это важно для северных регионов, где колебания температур могут вывести трубопровод из строя раньше эксплуатационного срока. Опоры трубопроводов подвижные Поддерживают трубопроводную систему и способствуют естественному распределению температурных деформаций, не препятствуя смещениям труб. Их главное назначение — восприятие вертикальных нагрузок, когда трубопровод нагружен. Опоры подвижные подразделяют на катковые, скользящие, направляющие, шариковые, пружинные и др. Cкользящие и хомутовые опоры применяются для обеспечения теплового перемещения трубопровода как в осевом так и поперечном направлении по несущим конструкциям. Для уменьшения силы трения между пятой опоры и опорной поверхностью используются катковый тип опор; при их применении возможно боковое скольжение приварных опор по специальному катку. Пружинный тип используется в трубопроводных системах с вибрационными нагрузками, так как они хорошо справляются с поглощением вибрации. Шариковые опоры применяется в местах поворота труб большого диаметра для обеспечения свободного перемещения по обеим горизонтальным осям.Подвесные опоры применяются для крепления горизонтальных трубопроводов. Подвески прикрепляются к консолям, кронштейнам, перекрытиям сооружений с помощью приварных пружин или тяг с болтами. Размеры тяг определяются в конкретных условиях. Тип: ОСТ 36-146-88 подвижные и не подвижные стальные опоры Для крепления труб при прокладке технологических трубопроводов с наружным диаметром 18-1420 мм, условным давлением Ру до 10 МПа и температурой транспортируемых веществ 0-450 С при температуре окружающей среды до -70С.Типы опор: ТП, ТХ, КП, КХ, ХБ-А, ХБ-Б, ТО, ТР, УП, ШП, ВП, КН.Условные диаметры: Ду-18, 25, 32, 38, 45, 57, 76, 89, 108, 133, 159, 219, 273, 325, 377, 426, 530, 630, 820, 1020, 1220, 1420. Тип: ГОСТ 14911-82(ОСТ 36-94-83) подвижные стальные опоры Для крепления технологических трубопроводов различного назначения с наружным диаметром 18- 1620 мм, температурой рабочей среды 0-450 С и условным давлением Ру до 10 Мпа.Не распространяется на: опорные элементы внутристанционных трубопроводов электростанций, магистральных и тепловых сетей, труб с хладагентом и трубопроводных систем, устанавливаемых в сейсмических районах и на пучинистых и вечномерзлых грунтах.Типы опор: ОПП1, ОПП2, ОПП3, ОПХ1, ОПХ2, ОПБ1, ОПБ2.Условные диаметры: Ду-18; 21.3; 23; 25; 26.8; 32, 33.5; 38; 42.3; 44.5; 45; 45.48; 48; 57; 60; 75.5; 76; 88.5; 89; 108; 114; 127; 133; 140; 159; 165; 194; 219; 273; 325; 377; 426; 480; 530; 630; 720; 820; 920; 1020; 1420; 1620. Тип: Серия 4.903-10. подвижные опоры трубопроводов теплосетей Для всего диапазона диаметров труб теплосетей надземной и подземной прокладки условным диаметром Ду 25-1400мм в соответствии с «Сортаментом труб для наружных тепловых сетей давлением Ру до 64 кгс/см2, температурой до 440 С». Типы опор: выпуск 4 - Т3, Т4, Т5, Т6, Т7, T11, T12, T44, выпус 5 - Т13, Т14, Т15, Т16, Т17.Условные диаметры: Ду-32, 38, 45, 57, 76, 89, 108, 133, 159, 219, 273, 325, 377, 426, 480, 530, 630, 720, 820, 920, 1020, 1220, 1420. Тип: ГОСТ 16127-78. подвески стальных трубопроводов Для стальных трубопроводных систем различного назначения с условным диаметром Ду 25-500 мм, давлением до 100 кгс/см2 и температурой транспортируемого вещества 0-450 С. Не распространяется на: подвески трубопроводов с хладагентом, магистральных трубопроводных систем, а также внутристанционных труб электростанций. Тип: Опоры по индивидуальному заказу и остальные по ГОСТ, ОСТ и типовые серии Кроме вышеперечисленных серий, изготавливаем опоры по другим ГОСТ, ОСТ и типовым сериям, в т.ч.: серии 5.900-7, серии 5.903-13 (выпуски 8-95 и 7-95), сериям 313.ТС-008.000 и 313.ТС-007.010 (для труб в пенополиуретановой изоляции) и другим. В тесном сотрудничестве с партнерскими проектными институтами, готовы изготовить опоры под трубопроводы по Вашим чертежам, а также при необходимости доработать представленную конструкторскую документацию. Основная часть опор для промышленных трубопроводных систем, используемых в России, производится по действующим нормам машиностроения. Стандарты ГОСТ и ОСТ содержат все размеры для подвижных и неподвижных трубопроводных опор и данные о допустимых нагрузках, возникающих в том числе при силе трения их скользящего типа.Производитель: Собственное производство

100 руб.

Казань

Нестандартное промоборудование для капремонта

Фильтры сетчатые по Т-ММ-11-2003 Фильтр сетчатый конусный ФС-VII Фильтр сетчатый прямоточный ФС-VIII Фильтр У образный ФС-IX Фильтр временный Фильтр временный к насосам ФСВ Фильтр газовый ФГ Фильтр жидкостной универсальный ФЖУ Фильтр ОРК Фильтр пусковой тройниковый ФПТ Фильтр жидкостной сетчатый СДЖ Фильтр сетчатый с быстросъемной крышкой Фильтр тройниковый ФТ Бак разрыва струи Блоки пружинные Бобышки Болты фундаментные (анкера) Водный щит Воздухосборники Впрыскивающее устройство Гидрозатворы Грязевик абонентский Грязевик вертикальный Грязевик горизонтальный Грязеуловители для всасывающего трубопровода Заглушка поворотная и заглушка с рукояткой Заглушка фланцевая Закладные конструкции Затвор щитовой Защитная гильза для термометра сопротивления Изолирующее фланцевое соединения (ИФС) Камеры уровнемерные выносные КУВ КНЕХТ по ГОСТ 11265-73 Кожухи защитные по альбому Т-ММ-25-01, ТМ-06-ДТР, ТМ-06-ДТА Колонка управления задвижками под электрический привод Колонка управления задвижками с ручным приводом КР и ТУ Крепления трубопроводов Ниппели Опоры подвижные на РУ до 10Мпа Опоры технологических трубопроводов на РУ до 10 Мпа Опоры трубопроводов подвесные Опоры трубопроводные подвижные Отборные устройства давления по ЗК, ТМ и СТМ Охладители проб Переходы Подвески трубопроводов Пробки Сальник набивной и нажимной Сепараторы Трубопроводная арматура, Ремонт и опрессовка запорно-регулирующей арматуры Удлинитель шарнирный для арматуры Узел ввода Узлы отбора проб Узлы присоединения шлангов Фланцевые соединения для камерных измерительных диафрагм Фланцы трубопроводныеПроизводитель: Собственное производство

100 руб.

Казань

Детали трубопроводов из металла прайс цена

Отводы Переходы Тройники Заглушки Опоры Фланцы Отводы сварные ОСТ 34.10.752-97, ТС 583.000, СК 2109-92 , ОСТ 36-21-77 Отводы штампованные ГОСТ 17375, ГОСТ 30753, ОСТ 34.10.699-97 Переходы сварные ОСТ 34.10.753-97, ОСТ 36-22-77, ТС 585.000 Переходы штампованные ГОСТ 17378-01, ОСТ 34.10.700-97 Тройники сварные ОСТ 34.10.762-97, ОСТ34.10.763-93, ОСТ34.10.764-97, ТС-588.000, ТС-590.000,ТС-589.000, ТС-591.000 Тройники штампованные ГОСТ 17376-01 Заглушки эллиптические ГОСТ 17379-01 Заглушки плоские ОСТ 34.10.758-97, ОСТ 34.10.759-97 Опоры Скользящие, диэлектрические, катковые,неподвижные Фланцы ГОСТ 12820-80, ГОСТ 12821-80 Точеные детали ГОСТ 17376-01 1 исполнение, ГОСТ 17378-01 1 исполнение Болты Шпильки Гайки Болт фундаментный Опоры трубопроводов Опоры трубчатые тип ТО Опоры трубопроводов тип КП Опоры хомутовые корпусные тип КХ Опоры тавровые хомутовые тип ТП. Опоры трубопроводов тип ТР Опоры тавровые хомутовые тип ТХ Опоры вертикальные тип ВП Опоры катковые тип КН Опоры хомутовые тип ХБ-А Опоры хомутовые тип ХБ-Б Опоры приварные уголковые тип УП Опоры швеллерные типа ШП Опора подвижная хомутовая тип ОПХ 1 Опора трубопроводов тип ОПХ 2 Опора трубопроводов тип ОПП 1 Опора трубопроводов тип ОПП 2 Опора трубопроводов тип ОПП 3 Опора трубопроводов тип ОПБ Опора неподвижная хомутовая тип T3 Опора трубопроводов тип T4 Опора трубопроводов тип T5 Опора трубопроводов тип T6 Опора трубопроводов тип T7 Опора трубопроводов тип T11 Опора трубопроводов тип T12 Опора трубопроводов тип T44 Опора трубопроводов тип T13 Опора трубопроводов тип T14 Опора трубопроводов тип T15 Опора трубопроводов тип T16 Опора скользящая диэлектрическая тип T17Производитель: Собственное производство

100 руб.

Казань

ООО Сигнал изготовит фундаментный болт (Анкерный болт). гайки и шпильки

Компания ООО "Сигнал" изготовит все типы и размеры фундаментных болтов (анкерные болты) по ГОСТ из любых марок сталей по желанию заказчика. Диаметр производимых болтов от 12 до 140 мм. По согласованию с заказчиком мы можем изготовить болты с увеличенной резьбовой частью. Согласно ГОСТ фундаментные болты классифицируются по конструктивному решению и по способу установки в фундамент. Крепеж специального назначения: Болты фундаментные по ГОСТ 24379. 1 Гайки для фланцевых соединений по ГОСТ 9064-75 Шпильки по ГОСТ 9066-75 Шпильки по ГОСТ 22032-76 ООО «Сигнал» изготовит продукцию для компаний нефтяного, газового, химического комплекса; атомной, авиационной, судостроительной и др. промышленных областях, в которых необходимо высоко технологическое оборудование (комплектующие) с высокими требованиями параметров качества и надежности изделий в применении в разных климатических условий и внешнего агрессивного воздействия сред. Трубопроводная арматура, элементы трубопроводов, котельное оборудование и детали высокого давления. Производство деталей для промышленного оборудования. ООО «СИГНАЛ» изготовит: Опоры трубопроводов подвижные и неподвижные • Узлы отбора проб • Подвески трубопроводов Выносные камеры для уровнемеров буйковых • Колонки управления задвижками по серии 3.901-13 Фильтры сетчатые ФС по Т-ММ-11-2000 • Фильтры сетчатые ФС по Т-ММ-11-2003 Охладитель проб • Заглушки поворотные • Заглушки плоские приварные • Заглушки с рукояткой • Заглушки фланцевые Камера уровнемера выносная КУВ • Камера уровнемера выносная КУВ Изолирующие фланцевые соединения ИФС • Изолирующие фланцевые соединения ИФС Сальники набивные и нажимные • Сальники набивные • Сальники нажимные Грязевики (горизонтальные, вертикальные, абонентские) • Грязевики (горизонтальные, вертикальные, абонентские) Пробоотборники нефти, газа, воды • Воздухосборники А1И   Газовое и технологическое оборудование: • Фланцы воротниковые • Баки расширительные • Фланцы плоские • Колонка управления задвижками Колонка приводная шарнирная Колонки управления поворотными затворами  Колонки управления шаровыми кранами  Удлинитель шарнирный для задвижек, вентилей • Грязевики (горизонтальный, вертикальный, абонентский) • Изолирующие фланцевые соединения ИФС • Камера уровнемера выносная КУВ • Узлы присоединения шлангов, рукавов • Уровнемеры • Фланцевые соединения • Фонарь смотровой трубопроводный • Стальные стаканы для крепления вентиляторов, дефлекторов и зонтов • Болты фундаментные всех типов и исполнений   Нестандартное оборудование • Блоки катковые • Блоки пружинные • Блоки хомутовые • Бобышки • Детали подвесок трубопроводов • Заглушки поворотные • Заглушки плоские приварные • Заглушки с рукояткой • Заглушки фланцевые • Крестовины,Опора трубопроводов • Опоры трубопроводов подвижные • Опоры трубопроводов хомутовые • Опоры трубопроводов неподвижные • Отводы • Переходы • Сальники набивные • Сальники нажимные • Подвески трубопроводов • Пробки • Штуцеры • Тройники • Хомуты и полухомуты Угольники фланцевые и проходные Высокопрочный крепеж, гайки, шайбы, шпильки Сальник набивной Ду 50-1400 мм Серия 5.900-2 Сальник нажимной Ду 50-1400 мм Серия 5.900-3 Изготовление из стали: 20, 09Г2С, 10Г2ФБЮ, 09ГСФ, 20А, 20С, 13ХФА, 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т, 15Х5М, 20ФА Доставка в любой регион. На 23 % ниже среднерыночной цены.Производитель: Собственное производство Тип анкера: Фундаментный

100 руб.

Казань

Анкерная плита для фундаментных болтов

Купить можно анкерную плиту для фундаментных болтов со склада в Москве, Нижнекамске, Казани Анкерные плиты - это прямоугольные плоские ЖБИ с монтажным ребром, которое расположено по центру. На верхушке ребра встроена закладная петля. Анкерная плита для фундаментных болтов принимают на себя нагрузку от мачтовых опор, которые они выдерживают, и равномерно распределяют эту нагрузку на грунт. При помощи таких ЖБИ закрепляются анкерные болты и оттяжки, строятся подпорки и иные конструкции, которые должны обеспечить жесткость основного сооружения и сопротивляемость к воздействию движения грунта и грунтовых вод. Благодаря использованию Анкерная плита для фундаментных болтов повышается прочность и надёжность установленных опор и стоек. Анкерная плита для фундаментных болтов широко применяются в строительстве энергетических объектов, и в частности - при прокладывании высоковольтных линий электропередач (ЛЭП) и строительстве подстанций. Преимущества сотрудничества с ООО «Сигнал»: • Экономия времени на поиск необходимой продукции. • Грамотная информационная поддержка. • Качество продукции, подтвержденное сертификатами и аттестатами. • Сокращение расходов на логистику. • Контроль над сроками производства и поставок. • Полная безопасность на всех этапах заказа, оплаты, транспортировки. Схема торговли из наличия: Вы выбираете необходимый вам материал, отправляете запрос на электронную почту и карточку предприятия, мы выставляем вам счет, Вы оплачиваете, мы привозим металл на ваш склад, либо вы забираете самовывозом с нашего склада. Схема торговли под изготовление и предоставления услуг: Вы отправляете техническое задание с указанием размеров марки материала и ГОСТа или ТУ. Наше производство рассчитывает возможность сроки и сумму заказа, мы выставляем вам счет-спецификацию и заключаем договор где прописаны все нормативные пункты изготовления. Мы производим продукцию, доставляем до вашего склада. Окончательная цена на продукцию формируется, исходя из условий поставки: количество, условий оплаты и места отгрузки. Актуальную цену на анкерную плиту для фундаментных болтов уточняйте у менеджера. Анкерная плита для фундаментных болтовПроизводитель: Собственное производство

100 руб.

Казань

Воздухосборники А1И серии 5.903-20

Воздухосборники А1И серии 5.903-20 выпуск 5 Проточные воздухосборники А1И серии 5.903-20 выпуск 5 используются для улавливания и удаления пузырьков воздуха из воды в системах отопления и водоснабжения. Воздухосборники А1И представляют собой герметичный стальной сосуд в горизонтальном или вертикальном исполнении с приваренными к нему патрубками входа/выхода жидкости и муфты для клапана отдавы воздуха в атмосферу. Горизонтальные воздухосборники А1И: - Воздухосборник А1И 017.000 изготавливается в горизонтальном исполнении и представляет собой корпус диаметром от 159 до 325 мм с приваренными к нему с лева и права эллиптическими донышками с патрубками входа/выхода воды диаметром от 15 до 100 мм и муфтой для клапана отвода воздуха в атмосферу. Воздухосборник А1И 017.000 расчитан на рабочее давление до 1,2 МПа. - Воздухосборник А1И 019.000 изготавливается в горизонтальном исполнении и представляет собой корпус диаметром от 159 до 325 мм с приваренными к нему с лева и права плоскими донышками с патрубками входа/выхода воды диаметром от 15 до 100 мм и муфтой для клапана отвода воздуха в атмосферу. Воздухосборник А1И 019.000 расчитан на рабочее давление до 0,6 МПа. - Воздухосборник А1И 020.000 изготавливается в горизонтальном исполнении и представляет собой корпус диаметром от 159 до 325 мм с приваренными к нему с лева и права плоскими донышками с патрубками входа/выхода воды диаметром от 15 до 100 мм и муфтой для клапана отвода воздуха в атмосферу. Воздухосборник А1И 020.000 расчитан на рабочее давление до 1,2 МПа. Вертикальные воздухосборники А1И: - Воздухосборник А1И 018.000 изготавливается в вертикальном исполнении и представляет собой корпус диаметром от 273 до 426 мм с приваренными к нему с верху и низу эллиптическими донышками, верхнее донышко глухое, нижнее с патрубками входа/выхода воды диаметром от 40 до 150 мм и муфтой для клапана отвода воздуха в атмосферу. Воздухосборник А1И 018.000 расчитан на рабочее давление до 1,2 МПа. - Воздухосборник А1И 021.000 изготавливается в вертикальном исполнении и представляет собой корпус диаметром от 273 до 426 мм с приваренными к нему с верху и низу плоскими донышками, верхнее донышко глухое, нижнее с патрубками входа/выхода воды диаметром от 40 до 150 мм и муфтой для клапана отвода воздуха в атмосферу. Воздухосборник А1И 021.000 расчитан на рабочее давление до 0,6 МПа. - Воздухосборник А1И 022.000 изготавливается в вертикальном исполнении и представляет собой корпус диаметром от 273 до 426 мм с приваренными к нему с верху и низу плоскими донышками, верхнее донышко глухое, нижнее с патрубками входа/выхода воды диаметром от 40 до 150 мм и муфтой для клапана отвода воздуха в атмосферу. Воздухосборник А1И 021.000 расчитан на рабочее давление до 1,2 МП.Производитель: Собственное производство

10 000 руб.

Казань

Воздухосборники А1И серии 5.903-20 выпуск 5

Проточные воздухосборники А1И серии 5.903-20 выпуск 5 используются для улавливания и удаления пузырьков воздуха из воды в системах отопления и водоснабжения.Воздухосборники А1И представляют собой герметичный стальной сосуд в горизонтальном или вертикальном исполнении с приваренными к нему патрубками входа/выхода жидкости и муфты для клапана отдавы воздуха в атмосферу.Горизонтальные воздухосборники А1И:- Воздухосборник А1И 017.000 изготавливается в горизонтальном исполнении и представляет собой корпус диаметром от 159 до 325 мм с приваренными к нему с лева и права эллиптическими донышками с патрубками входа/выхода воды диаметром от 15 до 100 мм и муфтой для клапана отвода воздуха в атмосферу. Воздухосборник А1И 017.000 расчитан на рабочее давление до 1,2 МПа.- Воздухосборник А1И 019.000 изготавливается в горизонтальном исполнении и представляет собой корпус диаметром от 159 до 325 мм с приваренными к нему с лева и права плоскими донышками с патрубками входа/выхода воды диаметром от 15 до 100 мм и муфтой для клапана отвода воздуха в атмосферу. Воздухосборник А1И 019.000 расчитан на рабочее давление до 0,6 МПа.- Воздухосборник А1И 020.000 изготавливается в горизонтальном исполнении и представляет собой корпус диаметром от 159 до 325 мм с приваренными к нему с лева и права плоскими донышками с патрубками входа/выхода воды диаметром от 15 до 100 мм и муфтой для клапана отвода воздуха в атмосферу. Воздухосборник А1И 020.000 расчитан на рабочее давление до 1,2 МПа.Вертикальные воздухосборники А1И:- Воздухосборник А1И 018.000 изготавливается в вертикальном исполнении и представляет собой корпус диаметром от 273 до 426 мм с приваренными к нему с верху и низу эллиптическими донышками, верхнее донышко глухое, нижнее с патрубками входа/выхода воды диаметром от 40 до 150 мм и муфтой для клапана отвода воздуха в атмосферу. Воздухосборник А1И 018.000 расчитан на рабочее давление до 1,2 МПа.- Воздухосборник А1И 021.000 изготавливается в вертикальном исполнении и представляет собой корпус диаметром от 273 до 426 мм с приваренными к нему с верху и низу плоскими донышками, верхнее донышко глухое, нижнее с патрубками входа/выхода воды диаметром от 40 до 150 мм и муфтой для клапана отвода воздуха в атмосферу. Воздухосборник А1И 021.000 расчитан на рабочее давление до 0,6 МПа.- Воздухосборник А1И 022.000 изготавливается в вертикальном исполнении и представляет собой корпус диаметром от 273 до 426 мм с приваренными к нему с верху и низу плоскими донышками, верхнее донышко глухое, нижнее с патрубками входа/выхода воды диаметром от 40 до 150 мм и муфтой для клапана отвода воздуха в атмосферу. Воздухосборник А1И 021.000 расчитан на рабочее давление до 1,2 МП.ООО «Сигнал» изготовит продукцию для компаний нефтяного, газового, химического комплекса; атомной, авиационной, судостроительной и др. промышленных областях, в которых необходимо высоко технологическое оборудование (комплектующие) с высокими требованиями параметров качества и надежности изделий в применении в разных климатических условий и внешнего агрессивного воздействия сред.Трубопроводная арматура, элементы трубопроводов, котельное оборудование и детали высокого давления. Производство деталей для промышленного оборудования.ООО «СИГНАЛ» изготовит:Опоры трубопроводов подвижные и неподвижные • Узлы отбора проб • Подвески трубопроводов Выносные камеры для уровнемеров буйковых • Колонки управления задвижками по серии 3.901-13 Фильтры сетчатые ФС по Т-ММ-11-2000 • Фильтры сетчатые ФС по Т-ММ-11-2003 Охладитель проб • Заглушки поворотные • Заглушки плоские приварные • Заглушки с рукояткой • Заглушки фланцевые Камера уровнемера выносная КУВ • Камера уровнемера выносная КУВ Изолирующие фланцевые соединения ИФС • Изолирующие фланцевые соединения ИФС Сальники набивные и нажимные • Сальники набивные • Сальники нажимные Грязевики (горизонтальные, вертикальные, абонентские) • Грязевики (горизонтальные, вертикальные, абонентские) Пробоотборники нефти, газа, воды • Воздухосборники А1И   Газовое и технологическое оборудование: • Фланцы воротниковые • Баки расширительные • Фланцы плоские • Колонка управления задвижками Колонка приводная шарнирная Колонки управления поворотными затворами  Колонки управления шаровыми кранами  Удлинитель шарнирный для задвижек, вентилей • Грязевики (горизонтальный, вертикальный, абонентский) • Изолирующие фланцевые соединения ИФС • Камера уровнемера выносная КУВ • Узлы присоединения шлангов, рукавов • Уровнемеры • Фланцевые соединения • Фонарь смотровой трубопроводный • Стальные стаканы для крепления вентиляторов, дефлекторов и зонтов • Болты фундаментные всех типов и исполнений   Нестандартное оборудование • Блоки катковые • Блоки пружинные • Блоки хомутовые • Бобышки • Детали подвесок трубопроводов • Заглушки поворотные • Заглушки плоские приварные • Заглушки с рукояткой • Заглушки фланцевые • Крестовины,Опора трубопроводов • Опоры трубопроводов подвижные • Опоры трубопроводов хомутовые • Опоры трубопроводов неподвижные • Отводы • Переходы • Сальники набивные • Сальники нажимные • Подвески трубопроводов • Пробки • Штуцеры • Тройники • Хомуты и полухомуты Угольники фланцевые и проходныеВысокопрочный крепеж, гайки, шайбы, шпильки Сальник набивной Ду 50-1400 мм Серия 5.900-2 Сальник нажимной Ду 50-1400 мм Серия 5.900-3 Изготовление из стали: 20, 09Г2С, 10Г2ФБЮ, 09ГСФ, 20А, 20С, 13ХФА, 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т, 15Х5М, 20ФАДоставка в любой регион.Производитель: Собственное производство

5 000 руб.

Казань

Заглушка поворотная ЗП-2- 150-40 ст 09Г2С АТК 26-18-5- 93

стальная заглушка для фланцев арматуры АТК 26-18-5-93 Заглушка поворотная — это деталь трубопровода, предназначенная для периодического перекрывания потока среды, транспортируемой трубопроводом. Заглушки устанавливаются в конце магистральных трубопроводов, а также при необходимости перекрытия их отдельных участков. Поворотная заглушка АТК 26-18-5-93 состоит из двух частей: заглушки (глухая часть) и кольца (фланцевая часть), приваренных между собой при помощи прутков. Отличительной особенностью таких заглушек от заглушек по Т-ММ-25-01-06 является замена плоской перемычки на два прутка, что упрощает их монтаж. Поворотную заглушку монтируют глухой частью во фланцевое соединение (как правило, между воротниковыми фланцами по ГОСТ 12821-80). Размеры и технические характеристики заглушки должны полностью соответствовать исполнению фланцев, составляющих фланцевое соединение. Поворотные заглушки применяют при проведении ремонтных работ на трубопроводах, а также вместо более сложной и дорогостоящей запорной арматуры (шаровых кранов, задвижек, запорных клапанов и т.д.). Поворотные заглушки АТК 26-18-5-93 применяются в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности.  Технические требования и стандарты Заглушки поворотные по АТК 26-18-5-93 рассчитаны на условное давление 1,6–16 МПа и температуру от –70 до +475 С. Поворотные заглушки предназначены для работы со средами, вызывающими скорость проникновения коррозии не более 0,4 мм в год, и со средами, вызывающими коррозионное растрескивание металла. АТК 26-18-5-93 устанавливает три варианта исполнения поворотных заглушек.Производитель: Собственное производство

2 000 руб.

Казань

Заглушка (Обтюратор) DN 50 PN 2,5 МПа; 09Г2С, фл. по ГОСТ 33259-15 исп. 11, тип Е (отв. фл. - тип F)

Обтюратор (заглушка поворотная) изготовлен в соответствии АТК 26-18-5-93 и признаны годными для использования по назначению. Правила хранения: До монтажа товар должен храниться в складских помещениях или под навесом , защищающего их от загрязнения. Срок эксплуатации не менее 10 лет.Производитель: Собственное производство

7 000 руб.

Казань

Обтюраторы фланцевых соединений в ком-плекте с прокладками, фланцами и крепежными изделиями (применять шпильки) для фланцев исп.7 по ГОСТ 12815-80 7-50-160 сталь 09Г2С

Предлагаем к поставкам комплекты ответных фланцев c крепежом и прокладками. При составление заявки необходимо указать стандарт фланцев, исполнение фланцев, условный диаметр, давление и марку стали.  Пример обозначения: КОФ ГОСТ 12820-80 1-500х16, прокладки СНП - Комплект ответных фланцев по ГОСТ 12820-80 (плоские фланцы) 1 исполнения Ду 500 Ру 16 кг с прокладками СНППроизводитель: Собственное производство

16 000 руб.

Казань

Фонарь смотровой 1-1-100-0,6-1- 09Г2С АТК 26-01-1-89

фонари смотровые трубопроводные по АТК 26-01-1-89 Диаметр от 20 до 200 Давление: 0,6; 1,6 Мпа Исполнение: 1, 2, 3 Фонари смотровые трубопроводные изготавливаются по АТК 26-01-1-89 трех типоразмеров: 1) Фонарь смотровой трубопроводный прямоточный по АТК 26-01-1-89 предназначен для установки на трубопроводах Ду от 20 до 300 мм, давлением Ру 0,6:1,6 МПа. 2) Фонарь смотровой трубопроводный угловой по АТК 26-01-1-89 предназначен для установки на трубопроводах Ду от 20 до 80 мм, давлением Ру 0,6:1,6 МПа. 3) Фонарь смотровой прямоточный трубчатый по АТК 26-01-1-89 предназначен для установки на трубопроводах Ду от 20 до 150 мм, давлением Ру 0,2-0,6 МПа. Предназначен для визуального контроля наличия потока жидких и газообразных сред в технологических процессах.Производитель: Собственное производство

17 500 руб.

Казань

Опора подвижная хомутовая ОПХ2-100 ДУ 100

Опоры подвижные хомутовые ОПХ-2 предназначены для компенсации сдвига при тепловых деформациях и вертикальной нагрузки трубопровода. Oпopы тpyбoпpoвoдoв служат для установки горизонтальных и вертикальных линий стальных тpyбoпpoвoдoв в зданиях, сооружениях и на оборудовании.  По назначению и устройству oпopы тpyбoпpoвoдoв подразделяют на пoдвижныe и нeпoдвижныe, а по способу крепления к трубам - на приварные и хомутовые.  Пoдвижныe oпopы тpyбoпpoвoдoв не должны препятствовать его перемещению от температурных деформаций. Они воспринимают вертикальные нагрузки от массы тpyбoпpoвoдa вместе с продуктом и изоляцией.Производитель: Собственное производство Вид опоры: Подвижная Тип неподвижной опоры: Хомутовая

500 руб.

Казань

Сальник набивной С-219-300 Т- ММ-18-03

Наше предприятие производит сальник набивной, поэтому мы предлагаем выгодно низкие цены и короткие сроки на данную продукцию. Так же возможно изготовление нестандартных изделий по вашим чертежам.Сальник набивной серия 5.900-2 Сальники набивные серии исполнения 5.900-2 - одна из важнейших закладных деталей, используемых в прокладке водопроводно-канализационных сетей. Набивные сальники предназначены для проведения трубопроводных систем сквозь стены домов, коммерческих объектов и прочих строительных конструкций. За исключением теплотрасс, сальники используются для любых форматов пропускаемых коммуникаций - чугунных, металлических, полиэтиленовых и пр. Монтаж сальников допустим и во влажном, и в сухом грунте. Трубопроводами оборудованы практически все объекты промышленного, коммерческого или жилого назначения, и каждый из них нуждается в инженерных технологиях, предотвращающих разрушение материалов и последующий распад стен здания. Именно набивные сальники становятся гарантией и целостности непосредственно трубопроводной сети, и сохранности несущих стен конструкции. Конструкция набивного сальника представляет собой металлическую гильзу, внутри которой располагаются упорные кольца, фиксирующие сальниковую набивку. Снаружи на гильзе находится ребро жесткости, которое обеспечивает надежное крепление детали и исключает выпадение сальника из стенового монолита. После монтажа сальника свободное пространство между корпусом детали и проходящим через него трубопроводом наполняется сальниковой набивкой, которая не допускает колебаний и свободного движения трубы в сальнике, а также исключает возможность попадания влаги, осадков или грунтовых вод внутрь стены или строительной конструкции. Для изготовления набивных сальников наиболее часто используется конструкционная углеродистая сталь под маркой Ст.12Х18Н10Т. В некоторых случаях для производства деталей также применяется нержавеющая сталь или низколегированная сталь Ст.09Г2С. Материал, используемый в производстве, гарантирует износостойкость и долговечную эксплуатацию набивных сальников. Чтобы исключить смещение корпуса сальника, при монтаже следует надежно закрепить устройство и приварить его к находящимся в непосредственной близости горизонтальной и вертикальной арматурам. Пространство между корпусом сальника и проводимой трубой плотно наполняется (набивается) пеньковой прядью или просмоленным хлопковым материалом, которые предварительно скручиваются в жгут и замачиваются в битумной смоле. Набивка пряди производится в несколько слоев. При пропитывании пряди битумом используется нефтяной битум, разведенный в бензине в следующих пропорциях: 95% бензина на 5% битума. После проведения пропитки с просмоленной или пенковой пряди удаляются остатки пропиточной смеси (раствора битума и бензина), а затем производится тщательная просушка материала.Производитель: Собственное производство

7 600 руб.

Казань

Узел присоединения рукава ст. 09Г2С ч. ТПР.09.06.00.000-01

Узел предназначен для присоединения шлангов и рукавов к аппаратам и трубопроводам. Узел присоединяется к аппарату или трубопроводу с помощью резьбы или сварки. Соединение узла к шлангу или рукаву является разьемным. * Узел присоединения шлангов тип I от Ду10 до 50 по Т-ММ-10-99. * Узел присоединения шлангов тип II от Ду10 до 50 по Т-ММ-10-99. * Узел присоединения шлангов тип III от Ду10 до 50 по Т-ММ-10-99.И по чертежам заказчика. Узлы присоединения разработаны для рукавов напорных с текстильным каркасом классов. Б (I); В (П. ); ВГ (Ш); Г (IV) У, Пар-1 (X), Пар-2 (Х) по ГОСТ 18698-79 с внутренним диаметром 16, 20, 25. 40. 50мм. работоспособных при температуре окружающего воздуха (абсолютная минимальная) не ниже минус 50 С. Пределы применения узлов присоединения: давление рабочее: до 2 МПа; температура среды: от минус 20° С до +175° С; 4.3 класс применяемого рукава и среда: а) Б (I) — для бензинов, керосинов, минеральных масел; б) В (II) — для воды, растворов неорганических кислот и щелочей концентраций до 20% (кроме растворов азотной кислоты); 6) ВГ (Ш) — для горячей воды; г) Г (IV) — для воздуха углекислого газа азота и других инертных газов; д) Пар-1 (X), Пар-2 (Х) — для насыщенного пара. В зависимости от требуемых условий применения предусмотрены 3 типа узлов присоединения 3-х исполнений согласно таблице 1. 2 Тип I — узлы повышенной надежности применяются в случаях. Когда нарушение герметизации может повлечь травму обслуживающего персонала Например: температура продукта выше 60° С Тип I — быстросъемные узлы применяются при необходимости подсоединения к перемещающимся транспортным средствам. Тип III — во всех остальных случаях. А Также изготавливаем узлы присоединения шлангов по чертежам ТПР.07.10.00.000, ТПР.08.62.00.000: Узлы присоединения включаются в спецификацию оборудования, изделий и материалов. Стоимость изготовления узлов в смете должна включаться в строительно-монтажные работы. Комплектование проектной документации по выбранному узлу присоединения производится по соответствующей ведомости документов. Материал для изготовления узлов присоединения принят для неагрессивных и среднеагрессивных сред. Для агрессивных сред материал узлов присоединения выбирается с учетом свойств и параметров среды.Производитель: Собственное производство

3 000 руб.

Казань

Фонарь 1-1-50-1,6-1 ст 20 АТК 26-01-1-89

Фонари предназначены для осуществления визуального контроля прохождения рабочих сред по трубопроводу. Фонари изготавливаются с условным проходом от 20 до 200 мм для работы под давлением не более 1,6 МПа. Смотровые фонари не критичны к установке и поддерживают работоспособность в любом положении. Изделие может определить лишь наличие или отсутствие потока рабочей среды и не выдает количественные показатели потока. Применение: установка на паро- и трубопроводах нефтеперерабатывающих и химических предприятиях, бумажно-целлюлозные комбинаты и др. Рабочая среда: пар, вода, нефтепродукты, газ и газообразные среды Температура рабочей среды: от -400С до +3000С. Направление подачи рабочей среды: любое Тип присоединения: фланцевое, под приварку Согласно АТК 26-01-1-89, отдельные детали фонарей изготавливаются из следующих сталей: * ст. 20, 25, 35 (ГОСТ 1050); * 12Х18Н10Т (ГОСТ 5632); По желанию заказчика смотровые фонари могут быть из других сталей (09Г2С и пр.).Производитель: Собственное производство

14 000 руб.

Казань

Заглушка с рукояткой ЗР-1- 400-40 ст 09Г2С Т-ММ-25-90- 06-01

Заглушки с рукояткой, как правило, изготавливаются двумя методами: Первый – литьем, когда расплавленный металл заливается в форму, а после застывания, делается мех. обработка отлитой заготовки; Второй - резкой (газовой или плазменной) заготовки из листа металла, т.е. из цельного листа металла вырезается заготовка, которая состоит из двух частей (рукоятка и заглушка), затем эти части обрабатываются на станке, и свариваются между собой. Заглушки с рукояткой, изготовленные методом литья более дешевые, т.к. при таком способе изготовления остается очень мало отходов, но всегда есть риск того, что внутри заглушки могут присутствовать воздушные полости, которые часто образовываются при таком методе, а значит такие заглушки менее надежные. При изготовлении методом резки из листа металла, остается много отходов, поэтому заглушки с рукояткой, изготовленные таким методом, стоят дороже, но их качество выше, т.к. отсутствует такой момент как образование воздушных полостей внутри заглушки.Производитель: Собственное производство

23 000 руб.

Казань

Заглушка межфланцевая с рукояткой выступ-впадина З.Р.(II)25-40, Т-ММ-25-01-06- 02, сталь 12Х18Н10Т

Заглушка поворотная Т-ММ 25-01-06 Заглушка поворотная (обтюратор) — это деталь трубопровода, предназначенная для периодического перекрывания потока среды, транспортируемой трубопроводом. Заглушки устанавливаются в конце магистральных трубопроводов, а также при необходимости перекрытия их отдельных участков. Заглушка поворотная представляют собой фланцевое изделие, состоящее из двух соединенных между собой частей — фланцевой и глухой. Заглушки с рукояткой Т-ММ-25-01-06 состоят из двух деталей — непосредственно заглушки и приваренной к ней рукоятки. Конструкция поворотных заглушек и заглушек с рукояткой обеспечивает возможность перекрытия сечения трубопровода. Отсечение потока или его возобновление осуществляется поворотом заглушки (обтюратора) вокруг шпильки или болта, либо установкой или извлечением заглушки с рукояткой Т-ММ 25-01-06. Заглушку поворотную монтируют во фланцевое соединение (как правило, между воротниковыми фланцами по ГОСТ 12821-80) глухой частью. Размеры и технические характеристики заглушки должны полностью соответствовать исполнению фланцев, составляющих фланцевое соединение. Поворотные заглушки Т-ММ 25-01-06 используются для герметизации трубопровода при проведении различных ремонтных работ, а также вместо более сложной и дорогостоящей запорной арматуры (шаровых кранов, задвижек, запорных клапанов и т.д.). Поворотные заглушки применяются в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности. Технические требования и стандарты Заглушки поворотные Т-ММ 25-01-06 и заглушки с рукояткой рассчитаны на условное давление 0,6–10 МПа (6-100 кгс/см2)и температуру от –70 до +650 С. Стандарт Т-ММ 25-01-06 устанавливает три варианта исполнения поворотных заглушек.Производитель: Собственное производство Материал: Сталь

750 руб.

Казань

Заглушка межфланцевая с рукояткой выступ-впадина З.Р.(II)15-40, Т-ММ-25-01-06- 02, сталь 12Х18Н10Т

заглушки поворотные выступ-впадина и выступ-впадина с рукояткой Применяются для фланцевых соединений с уплотнительной поверхностью 2/3 по ГОСТ 12815-80. Условное давление 6, 10, 16, 25, 40, 63 и 100 кгс/см2 (0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0 МПа).Производитель: Собственное производство Материал: Сталь

600 руб.

Казань

Опора скользящая хомутовая ДН 159 ТС - 626 .00.000 - 006 ст 20

Этот вид подвижных опор применяется для трубопроводов тепловых сетей Ду 108-1420мм, транспортирующих среды с давлением Ру до 4,0 МПа и температурой 425 °C. Скачать документацию по опоре ТС-626.000 серия 5.903-13 выпуск 8.95. Опора скользящая хомутовая состоит из корпуса с рёбрами подушки, хомута с гайками, прокладки диэлектрической соответствующего исполнения. Сварка производится электродами типа Э42 по ГОСТ9467-60. Опоры защищают от коррозии путём нанесения грунтовки и окрашивают краской Бт-177 или аналогом (кроме резьбовых частей и соприкасающихся с трубой или несущей конструкцией).Производитель: Собственное производство Тип неподвижной опоры: Хомутовая Тип подвижной опоры: Скользящая

600 руб.

Казань

Фонарь смотровой трубопроводный 1-1-200-1,6-1-20 по АТК 26-01-1-89

Фонари смотровые предназначены для визуального контроля прохождения рабочей среды (жидкости) по трубопроводу Фонарь смотровой трубопроводный изготавливается по следующей документации: * АТК 26-01-1-89 Дополнительные параметры: * Диаметр: от 20 до 200 мм * Давление: 0,6 ; 1,6 Мпа * Исполнение: 1,2,3 Фонарь смотровой трубопроводный по АТК 26-01-1-89 предназначается для установки на трубопроводе и осуществления визуального контроля прохождения рабочих сред по трубопроводу и относится к классу вспомогательной трубопроводной арматуры. Фонари устанавливаются на трубопроводах, имеющих диаметр условного прохода среды от 20 до 200 мм. Температура рабочей среды может составлять от -20° C до +300°C, а ее давление должно находиться в пределах 0,04 - 1,6 МПа. Фонарь смотровой, позволяет определять наличие либо отсутствие потока среды, но не может определять количественные, качественные и числовые показатели этого потока. Никаких выходных показаний либо сигналов такие установки не выдают. Просто при отсутствии потока рабочей среды вмонтированная в устройство вертушка остается неподвижной, статичной. Появляющийся в трубопроводе поток, приводит механизм в движение, что и является показателем наличия потока в трубопроводе. Вместе с тем смотровые фонари просты и надежны по конструкции, долговечны и не требуют сложного ухода при их эксплуатации на всем сроке использования. Еще преимуществом этих приборов является то, что они не критичны к своей установке и сохраняют работоспособность в любом положении. Технологически фонарь, как правило, монтируется на трубопроводы большого диаметра. Присоединительные детали фонарей имеют фланцевый или резьбовой тип крепления к трубопроводу. Для визуального контроля проходящей среды в них используются прозрачные плоские стекла, которые могут размещаться как с одной, так и с двух сторон фонаря, для лучшего обзора. Конструкция смотровых фонарей определяется специальным нормативно-техническим документом – АТК (альбом технических конструкций) 26-01-1-89. В соответствии с этим документом, все фонари смотровые трубопроводные, по своим типам, размерам и области применения разделяются на три основных группы: Фонари трубопроводные прямоточные. диаметр трубопровода от 20 до 300 мм и давление рабочей среды 0,6 - 1,6 Мпа; Фонари трубопроводные угловые диаметр трубопровода от 20 до 80 мм, давление рабочей среды 0,6 - 1,6 Мпа; Фонари прямоточные трубчатые диаметр трубопровода от 20 до 150 мм, давление рабочей среды 0,2-0,6 Мпа.Производитель: Собственное производство

35 000 руб.

Казань

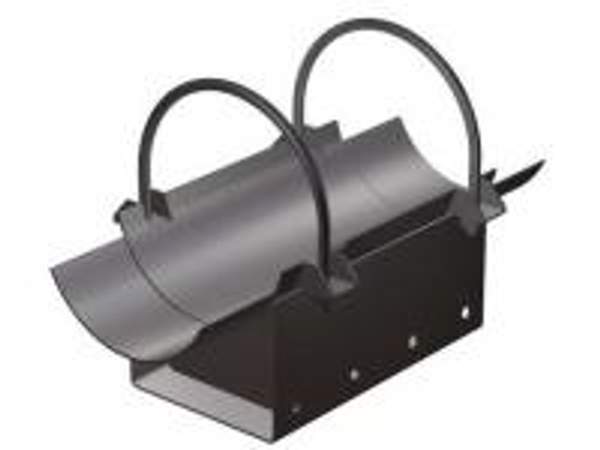

Опора неподвижная Т12.02 по серии 4.903 - 10, выпуск 4 для труб Ø57х3,5

Опоры неподвижные хомутовые Т12.00 Опоры Т12.00 применяются в качестве неподвижных опор для трубопроводов с наружным диаметром от 57 до 377 мм. Конструкция: Опора Т12.00 состоит из гнутых хомутов, штампованного корпуса с приваренной подушкой, ушами, ребрами жесткости и упоров. Упоры привариваются к трубопроводу при монтаже. Условное обозначение: Пример условного обозначения опор типа Т12 исполнения 02 для трубопровода Ду57: опора неподвижная 57-Т12.02 Опоры Т12 неподвижные хомутовые Ду 57-377 мм  Т12.00 – разновидность одного из типов неподвижных хомутовых опор по аналогу (СЕРИИ 4.903-10 выпуск 4) для крепления технологического трубопровода. Применяется этот тип неподвижных хомутовых опор для трубопроводов диаметром от 57 по 377 и транспортирующих рабочую среду температурой от 0 до + 440°С. Установка производится на теплосетевые трубопроводы подземной и надземной прокладки. Опора состоит из круглого гнутого хомута, корпуса изготовленного путем штамповки,приварной подушки,4-х проушин и упоров. Детали производятся из сталей марок 3сп5,ст.10,20 и 09г2с. Изготовление опоры Т12.00 производится путем выполнения сварки (по ГОСТ 5264-80 электродами тип Э46 или их аналог) деталей указанных выше, и нанесения антикоррозийного покрытия ВДЛА-1222Р или его аналога. Опоры поставляются комплектно согласно рабочим чертежам, разработанным в установленном порядке. Мы гарантируем соответствие опор и подвесок требованиям настоящего стандарта при соблюдении потребителем правил монтажа и хранения (в соответствии с настоящим стандартом). Гарантийный срок эксплуатации - 24 месяца со дня получения изделий изготовителем. На все опоры предоставляется паспорт качества и сертификаты на используемые для изготовления материалы (по запросу). Контроль сварных соединений опор осуществляют внешним осмотром и измерениями по СНиП III-18-75 и ГОСТ 3242-79. Качество антикоррозионного покрытия проверяют по СНиП 3.04.03-85 и ГОСТ 9.401-79. Опоры трубопроводов неподвижные хомутовые типа Т12.00 от Ду57 до Ду377 включительно, применяются в качестве неподвижных опор. Состоит из гнутых хомутов, штампованного корпуса с приваренной подушкой, ушами, ребрами жесткости и упоров. Упоры привариваются к трубопроводу при монтаже.Производитель: Собственное производство Вид опоры: Неподвижная

800 руб.

Казань

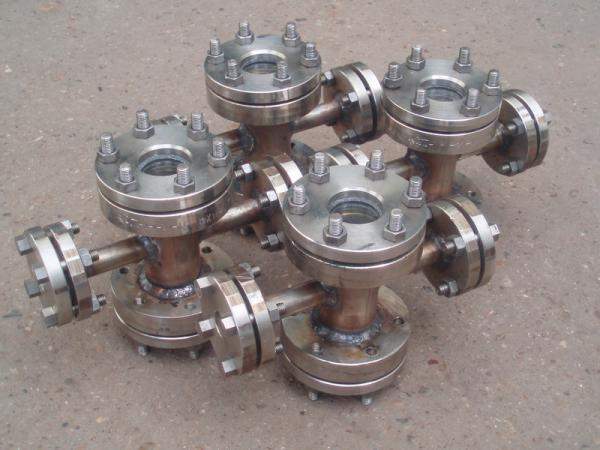

Фонарь смотровой угловой 2 - 1 - 2 0 - 1 6 - 1 АТК 26 - 01 - 1 - 89 12Х18Н10Т

Фонарь смотровой трубопроводный по АТК 26-01-1-89 Фонари смотровые предназначены для визуального контроля прохождения рабочей среды (жидкости) по трубопроводу Фонарь смотровой трубопроводный изготавливается по следующей документации: * АТК 26-01-1-89 Дополнительные параметры: * Диаметр: от 20 до 200 мм * Давление: 0,6 ; 1,6 Мпа * Исполнение: 1,2,3 Фонарь смотровой трубопроводный по АТК 26-01-1-89 предназначается для установки на трубопроводе и осуществления визуального контроля прохождения рабочих сред по трубопроводу и относится к классу вспомогательной трубопроводной арматуры. Фонари устанавливаются на трубопроводах, имеющих диаметр условного прохода среды от 20 до 200 мм. Температура рабочей среды может составлять от -20° C до +300°C, а ее давление должно находиться в пределах 0,04 - 1,6 МПа. Фонарь смотровой, позволяет определять наличие либо отсутствие потока среды, но не может определять количественные, качественные и числовые показатели этого потока. Никаких выходных показаний либо сигналов такие установки не выдают. Просто при отсутствии потока рабочей среды вмонтированная в устройство вертушка остается неподвижной, статичной. Появляющийся в трубопроводе поток, приводит механизм в движение, что и является показателем наличия потока в трубопроводе. Вместе с тем смотровые фонари просты и надежны по конструкции, долговечны и не требуют сложного ухода при их эксплуатации на всем сроке использования. Еще преимуществом этих приборов является то, что они не критичны к своей установке и сохраняют работоспособность в любом положении. Технологически фонарь, как правило, монтируется на трубопроводы большого диаметра. Присоединительные детали фонарей имеют фланцевый или резьбовой тип крепления к трубопроводу. Для визуального контроля проходящей среды в них используются прозрачные плоские стекла, которые могут размещаться как с одной, так и с двух сторон фонаря, для лучшего обзора. Конструкция смотровых фонарей определяется специальным нормативно-техническим документом – АТК (альбом технических конструкций) 26-01-1-89. В соответствии с этим документом, все фонари смотровые трубопроводные, по своим типам, размерам и области применения разделяются на три основных группы: Фонари трубопроводные прямоточные. диаметр трубопровода от 20 до 300 мм и давление рабочей среды 0,6 - 1,6 Мпа; Фонари трубопроводные угловые диаметр трубопровода от 20 до 80 мм, давление рабочей среды 0,6 - 1,6 Мпа; Фонари прямоточные трубчатые диаметр трубопровода от 20 до 150 мм, давление рабочей среды 0,2-0,6 Мпа.Производитель: Собственное производство

24 000 руб.

Казань

Фонарь смотровой прямоточный 1 - 1 - 32 - 16 - 2 ст 10Х17Н13М2Т АТК 26 - 01 - 1 - 89

Фонарь смотровой трубопроводный по АТК 26-01-1-89 Фонари смотровые предназначены для визуального контроля прохождения рабочей среды (жидкости) по трубопроводу Фонарь смотровой трубопроводный изготавливается по следующей документации: * АТК 26-01-1-89 Дополнительные параметры: * Диаметр: от 20 до 200 мм * Давление: 0,6 ; 1,6 Мпа * Исполнение: 1,2,3 Фонарь смотровой трубопроводный по АТК 26-01-1-89 предназначается для установки на трубопроводе и осуществления визуального контроля прохождения рабочих сред по трубопроводу и относится к классу вспомогательной трубопроводной арматуры. Фонари устанавливаются на трубопроводах, имеющих диаметр условного прохода среды от 20 до 200 мм. Температура рабочей среды может составлять от -20° C до +300°C, а ее давление должно находиться в пределах 0,04 - 1,6 МПа. Фонарь смотровой, позволяет определять наличие либо отсутствие потока среды, но не может определять количественные, качественные и числовые показатели этого потока. Никаких выходных показаний либо сигналов такие установки не выдают. Просто при отсутствии потока рабочей среды вмонтированная в устройство вертушка остается неподвижной, статичной. Появляющийся в трубопроводе поток, приводит механизм в движение, что и является показателем наличия потока в трубопроводе. Вместе с тем смотровые фонари просты и надежны по конструкции, долговечны и не требуют сложного ухода при их эксплуатации на всем сроке использования. Еще преимуществом этих приборов является то, что они не критичны к своей установке и сохраняют работоспособность в любом положении. Технологически фонарь, как правило, монтируется на трубопроводы большого диаметра. Присоединительные детали фонарей имеют фланцевый или резьбовой тип крепления к трубопроводу. Для визуального контроля проходящей среды в них используются прозрачные плоские стекла, которые могут размещаться как с одной, так и с двух сторон фонаря, для лучшего обзора. Конструкция смотровых фонарей определяется специальным нормативно-техническим документом – АТК (альбом технических конструкций) 26-01-1-89. В соответствии с этим документом, все фонари смотровые трубопроводные, по своим типам, размерам и области применения разделяются на три основных группы: Фонари трубопроводные прямоточные. диаметр трубопровода от 20 до 300 мм и давление рабочей среды 0,6 - 1,6 Мпа; Фонари трубопроводные угловые диаметр трубопровода от 20 до 80 мм, давление рабочей среды 0,6 - 1,6 Мпа; Фонари прямоточные трубчатые диаметр трубопровода от 20 до 150 мм, давление рабочей среды 0,2-0,6 Мпа.Производитель: Собственное производство

32 000 руб.

Казань

Сальник набивной С-1 Ду 150 L=300 5.905-26.08.1-7.04

Сальники набивные Сальники набивные cерия 5.900-2 Сальники набивные предназначены для пропуска металлических труб через стены водопроводно-канализационных сооружений в мокрых и сухих грунтах по территории РФ. Сальники могут применятся при перепаде давления на сальнике не более 0,1 МПа при температуре не выше +50 оС, при неагрессивных средах. Технические характеристики. В серии разработаны набивные сальники с длинной корпуса L=200,300,500,800 мм для пропуска через стены сооружений труб с условным проходом Ду50,80,100,125,150,250,300,350,400, 500,600,700,800,900,1000,1200,1400. Шифр сальника соответствует Ду пропускаемой через него трубы. Указания по установке сальников. Сальник должен быть выбран так, чтобы толщина стены была равна или меньше длины корпуса сальника. Для предохранения корпуса сальника от смещения его необходимо надежно закрепить и приварить к проходящей рядом горизонтальной и вертикальной арматуре.Производитель: Собственное производство

5 000 руб.

Казань

Сальник набивной С-1 Ду 200 L=300 5.905-26.08.1-7.05

Сальники набивные Сальники набивные cерия 5.900-2 Сальники набивные предназначены для пропуска металлических труб через стены водопроводно-канализационных сооружений в мокрых и сухих грунтах по территории РФ. Сальники могут применятся при перепаде давления на сальнике не более 0,1 МПа при температуре не выше +50 оС, при неагрессивных средах. Технические характеристики. В серии разработаны набивные сальники с длинной корпуса L=200,300,500,800 мм для пропуска через стены сооружений труб с условным проходом Ду50,80,100,125,150,250,300,350,400, 500,600,700,800,900,1000,1200,1400. Шифр сальника соответствует Ду пропускаемой через него трубы. Указания по установке сальников. Сальник должен быть выбран так, чтобы толщина стены была равна или меньше длины корпуса сальника. Для предохранения корпуса сальника от смещения его необходимо надежно закрепить и приварить к проходящей рядом горизонтальной и вертикальной арматуре.Производитель: Собственное производство

6 500 руб.

Казань

Сальник набивной С-1 Ду 50 L=300 5.905-26.08.1-7.00СБ

Сальники набивные Сальники набивные cерия 5.900-2 Сальники набивные предназначены для пропуска металлических труб через стены водопроводно-канализационных сооружений в мокрых и сухих грунтах по территории РФ. Сальники могут применятся при перепаде давления на сальнике не более 0,1 МПа при температуре не выше +50 оС, при неагрессивных средах. Технические характеристики. В серии разработаны набивные сальники с длинной корпуса L=200,300,500,800 мм для пропуска через стены сооружений труб с условным проходом Ду50,80,100,125,150,250,300,350,400, 500,600,700,800,900,1000,1200,1400. Шифр сальника соответствует Ду пропускаемой через него трубы. Указания по установке сальников. Сальник должен быть выбран так, чтобы толщина стены была равна или меньше длины корпуса сальника. Для предохранения корпуса сальника от смещения его необходимо надежно закрепить и приварить к проходящей рядом горизонтальной и вертикальной арматуре.Производитель: Собственное производство

2 100 руб.

Казань

Сальник набивной С-1 Ду 300 L=300 5.905-26.08.1-7.05

Сальники набивные Сальники набивные cерия 5.900-2 Сальники набивные предназначены для пропуска металлических труб через стены водопроводно-канализационных сооружений в мокрых и сухих грунтах по территории РФ. Сальники могут применятся при перепаде давления на сальнике не более 0,1 МПа при температуре не выше +50 оС, при неагрессивных средах. Технические характеристики. В серии разработаны набивные сальники с длинной корпуса L=200,300,500,800 мм для пропуска через стены сооружений труб с условным проходом Ду50,80,100,125,150,250,300,350,400, 500,600,700,800,900,1000,1200,1400. Шифр сальника соответствует Ду пропускаемой через него трубы. Указания по установке сальников. Сальник должен быть выбран так, чтобы толщина стены была равна или меньше длины корпуса сальника. Для предохранения корпуса сальника от смещения его необходимо надежно закрепить и приварить к проходящей рядом горизонтальной и вертикальной арматуре.Производитель: Собственное производство

14 000 руб.

Казань

Фонарь смотровой угловой 2 - 1 - 50 - 06 - 1 АТК 26 - 01 - 1089 10Х17Н13М2Т

Фонари смотровые трубопроводные по АТК 26-01-1-89 ООО Сигнал119Нижнекамск, Татарстан Республика, Россияhttp://www.sgnk.bos.ruОтправить сообщениеТовары продавца Предприятие ООО «Сигнал» изготавливает фонари смотровые трубопроводные по АТК 26-01-1-89 предназначенные для использования в качестве смотровых устройств с целью облегчения условий эксплуатации. Диаметр от 20 до 200 Давление: 0,6; 1,6 Мпа Исполнение: 1, 2, 3 Фонари смотровые трубопроводные изготавливаются по АТК 26-01-1-89 трех типоразмеров: •Фонарь смотровой трубопроводный прямоточный по АТК 26-01-1-89 предназначен для установки на трубопроводах Ду от 20 до 300 мм, давлением Ру 0,6:1,6 МПа. •Фонарь смотровой трубопроводный угловой по АТК 26-01-1-89 предназначен для установки на трубопроводах Ду от 20 до 80 мм, давлением Ру 0,6:1,6 МПа. •Фонарь смотровой прямоточный трубчатый по АТК 26-01-1-89 предназначен для установки на трубопроводах Ду от 20 до 150 мм, давлением Ру 0,2-0,6 МПа.Производитель: Собственное производство

65 000 руб.

Казань

Подвеска ПГ-219-2000-800 ГОСТ 16127 ст 20

Подвеска ПГ ГОСТ 16127-78 с одной тягой, регулируемая гайкой. Применяется при горизонтальном расположении трубопровода с условным диаметром от 32 до 530 ммПроизводитель: Собственное производство

2 000 руб.

Казань

Сальник нажимной (серия 5.900 - 3) длиной 800 мм, диаметром условного прохода 800 мм. (ТМ - 96.01.00 - 13)

Сальники нажимные Сальники нажимные (прижимные) Серия 5.900-3; Серия 5.905-26.04, вып.1; Серия 5.905-26.08, вып.1 Сальники нажимные предназначены для пропуска металлических труб через стены водопроводно-канализационных сооружений в мокрых и сухих грунтах по территории РФ. Сальники могут применятся при перепаде давления на сальнике не более 0,1 МПа при температуре не выше +50 оС, при неагрессивных средах. Технические характеристики. В серии 5.900-3 разработаны набивные сальники с длинной корпуса L=200,300,500,800 мм для пропуска через стены сооружений труб с условным проходом Ду50, 80, 100, 125, 150, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400. Шифр сальника соответствует Ду пропускаемой через него трубы. Указания по установке сальников. Сальник должен быть выбран так, чтобы толщина стены была равна или меньше длины корпуса сальника. Для предохранения корпуса сальника от смещения его необходимо надежно закрепить и приварить к проходящей рядом горизонтальной и вертикальной арматуре. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: Dn – условный проход пропускаемой трубы, мм D1 – внутренний диаметр сальника, мм D2 – наружный диаметр сальника, мм d – диаметр шпильки n – количество отверстий L – длина сальника, ммПроизводитель: Собственное производство

69 000 руб.

Казань

Опора 273 - КХ - А11 ст 20

Опоры корпусные хомутовые КХ Опоры КХ могут применяться в качестве подвижных и неподвижных в зависимости от исполнения. Конструкция: Опора изготавливается из штампованной скобы с приваренным ребром жесткости. Условное обозначение: типа КХ исполнения А21 из стали марки ВСт3пс для трубопровода Ду426: опора 426-КХ-А11-ВСт3пс-ОСТ 36-146-88.Производитель: Собственное производство

1 900 руб.

Казань

Опо ра трубчатая крутоизогнутых отводов 219 - 08 ОСТ 34 - 10 - 622

Трубчатые опоры трубопроводов крутоизогнутых отводов ОСТ 34-10-622-93 диаметром от 57 до 530 ммПроизводитель: Собственное производство Вид: Крутоизогнутый

900 руб.

Казань

Крепление вертикального газопровода Ду100 к металлическим конструкциям 5.905-18.05, УКГ 9.00-03

Опоры трубопроводов хомутовые по серии 5.905-18.05 вып.1 ООО Сигнал производит и поставляет во все регионы РФ опоры трубопроводов хомутовые по серии 5.905-18.05 вып.1 Назначение и область применения. Рабочие чертежи по серии 5.905-8 применяются при проектировании и строительстве газопроводов, систем газоснабжения природным газом с избыточным давлением 1.2 МПа (12 кгс/см2) для районов с расчетной температурой наружного воздуха не ниже 40°С. Технические требования к изготовлению. Изготовление узлов и деталей крепления газопроводов следует выполнять из материалов и деталей имеющих сертификаты качества.Производитель: Собственное производство

900 руб.

Казань

Воздухосборник горизонтальный с плоским днищем Ду 80 А1ИО20 00-03

Предприятие ООО «Сигнал» изготовит воздухосборники горизонтальные и вертикальные А1И. Воздухосборники А1И устанавливаются на трубопроводах систем отопления и теплоснабжения, по которым перемещается теплоноситель (вода) с температурой до 150°С при давлении до 1,2 МПа. Они предназначены для централизованного сбора воздушных скоплений (пузырьков), перемещающихся в потоке теплоносителя по трубопроводам систем отопления и теплоснабжения. Горизонтальные и вертикальные проточные воздухосборники изготавливаются с эллиптическими (сферическими) и плоскими днищами. Возможно изготовление воздухосборников по серии 5.903-2. Модели воздухосборников А1И: Воздухосборники А1И вертикальные с эллиптическими днищами Воздухосборники А1И вертикальные с плоскими днищами Воздухосборники А1И горизонтальные с эллиптическими днищами Воздухосборники А1И горизонтальные с плоскими днищами Мы можем изготовить для Вас воздухосборники серии 5.903-20: • Воздухосборник горизонтальный с эллиптическими днищами на Ру 1,2 МПа (чертеж А1И 017). • Воздухосборник вертикальный с эллиптическими днищами на Ру 1,2 МПа (чертеж А1И 018). • Воздухосборник горизонтальный с плоскими днищами на Ру 0,6 МПа (чертеж А1И 019). • Воздухосборник горизонтальный с плоскими днищами на Ру 1,2 МПа (чертеж А1И 020). • Воздухосборник вертикальный с плоскими днищами на Ру 0,6 МПа (чертеж А1И 021). • Воздухосборник вертикальный с плоскими днищами на Ру 1,2 МПа (чертеж А1И 022). Воздухосборники серии 5.903-20 для монтажа в системы теплоснабжения Воздухосборники серии 5.903-20 предназначены для централизованного сбора воздушных скоплений (пузырьков), перемещающихся в среде теплоносителя по трубопроводам систем отопления и систем теплоснабжения вентиляционных установок. Вертикальный воздухосборник представляет собой вертикальный цилиндрический сосуд с приваренными эллиптическими или плоскими днищами. Верхнее днище глухое. В нижнее днище вварены патрубки для подвода и отвода теплоносителя и патрубка для удаления воздуха, верхний конец которой введен в полость воздухосборника. Горизонтальные проточные воздухосборники c плоскими днищами Горизонтальные проточные воздухосборники c плоскими днищами предназначены для централизованного сбора воздушных скоплений (пузырьков), перемещающихся в среде теплоносителя по трубопроводам систем отопления и систем теплоснабжения вентиляционных установок. Горизонтальный воздухосборник представляет собой горизонтальный цилиндрический сосуд с приваренными эллиптическими или плоскими днищами. В одно из днищ вварен патрубок для подвода теплоносителя, в другое – патрубки для отвода теплоносителя и удаления воздуха.Производитель: Собственное производство

12 000 руб.

Казань

Воздухосборник горизонтальный с плоским днищем Ду 50 А1ИО20 00-02

Предприятие ООО «Сигнал» изготовит воздухосборники горизонтальные и вертикальные А1И. Воздухосборники А1И устанавливаются на трубопроводах систем отопления и теплоснабжения, по которым перемещается теплоноситель (вода) с температурой до 150°С при давлении до 1,2 МПа. Они предназначены для централизованного сбора воздушных скоплений (пузырьков), перемещающихся в потоке теплоносителя по трубопроводам систем отопления и теплоснабжения. Горизонтальные и вертикальные проточные воздухосборники изготавливаются с эллиптическими (сферическими) и плоскими днищами. Возможно изготовление воздухосборников по серии 5.903-2. Модели воздухосборников А1И: Воздухосборники А1И вертикальные с эллиптическими днищами Воздухосборники А1И вертикальные с плоскими днищами Воздухосборники А1И горизонтальные с эллиптическими днищами Воздухосборники А1И горизонтальные с плоскими днищами Мы можем изготовить для Вас воздухосборники серии 5.903-20: • Воздухосборник горизонтальный с эллиптическими днищами на Ру 1,2 МПа (чертеж А1И 017). • Воздухосборник вертикальный с эллиптическими днищами на Ру 1,2 МПа (чертеж А1И 018). • Воздухосборник горизонтальный с плоскими днищами на Ру 0,6 МПа (чертеж А1И 019). • Воздухосборник горизонтальный с плоскими днищами на Ру 1,2 МПа (чертеж А1И 020). • Воздухосборник вертикальный с плоскими днищами на Ру 0,6 МПа (чертеж А1И 021). • Воздухосборник вертикальный с плоскими днищами на Ру 1,2 МПа (чертеж А1И 022). Воздухосборники серии 5.903-20 для монтажа в системы теплоснабжения Воздухосборники серии 5.903-20 предназначены для централизованного сбора воздушных скоплений (пузырьков), перемещающихся в среде теплоносителя по трубопроводам систем отопления и систем теплоснабжения вентиляционных установок. Вертикальный воздухосборник представляет собой вертикальный цилиндрический сосуд с приваренными эллиптическими или плоскими днищами. Верхнее днище глухое. В нижнее днище вварены патрубки для подвода и отвода теплоносителя и патрубка для удаления воздуха, верхний конец которой введен в полость воздухосборника. Горизонтальные проточные воздухосборники c плоскими днищами Горизонтальные проточные воздухосборники c плоскими днищами предназначены для централизованного сбора воздушных скоплений (пузырьков), перемещающихся в среде теплоносителя по трубопроводам систем отопления и систем теплоснабжения вентиляционных установок. Горизонтальный воздухосборник представляет собой горизонтальный цилиндрический сосуд с приваренными эллиптическими или плоскими днищами. В одно из днищ вварен патрубок для подвода теплоносителя, в другое – патрубки для отвода теплоносителя и удаления воздуха.Производитель: Собственное производство

10 000 руб.

Казань

Опора подвижная трехрядная А14Б550.000-01 Ду 100 с. 5.900- 7 в. 3

Опора А14Б 550.000 подвижная трехрядная - опоры трубопроводов серия 5.900-7 выпуск 3. Опоры А14Б 550.000 – разновидность одного из типов подвижных трехрядных опор по аналогу (серия 5.900-7 выпуск 3) для крепления технологического трубопровода. Применяется этот тип подвижных опор для трубопроводов диаметром от 89 мм по 219 мм и транспортирующих рабочую среду температурой от 0 до + 440°С. Установка производится на железобетонные колонны и опорные конструкции. Опоры А14Б 550.000 предназначены для компенсации сдвига горизонтальных и вертикальных нагрузок трубопровода. Смотреть таблицу расположенную ниже.Производитель: Собственное производство Вид опоры: Подвижная

1 500 руб.

Казань

Хомут серия 5.905-18.05УКГ 11.03.00

Рабочие черетжи по серии 5.905-8 применяются при проектировании и строительстве газопроводов ,систем газоснабжения природным газом с избыточным давлением 1.2 МПа (12 кгс/см2)для районов с расчетной температурой наружного воздуха не ниже 40°С. Технические требования к изготовлению Изготовление узлов и деталей крепления газопроводов следует выполнять из материалов и деталей имеющих сертификаты качества. Рекомендации по проектированию и монтажу При креплении горизонтальных газопроводов и конструкциям к зданиям и сооружениям расстояние между опорами принимать не более 6.0м. ,при необходимости по расчету. Крепление газопроводов к панельным и блочным стенам производить дюбелями при помощи пневматических устройств в соответствии с техническим описанием и инструкцией по эксплуатации на устройство.

75 руб.

Казань

Опора 159-КХ-АС-11-ВСт3пс

Опоры корпусные хомутовые КХ Применимость: Опоры КХ могут применяться в качестве подвижных и неподвижных в зависимости от исполнения. Конструкция: Опора изготавливается из штампованной скобы с приваренным ребром жесткости. Условное обозначение: типа КХ исполнения А11 из стали марки ВСт3пс для трубопровода Ду426: опора 426-КХ-А11-ВСт3пс-ОСТ 36-146-88.Производитель: Собственное производство

900 руб.

Казань

Выносная камера уровнемера мат. исп. Н1 (Ст. 10Г2). КУВ - I - 2000 - 40

Камера уровнемерная выносная КУВ T-ММ-04-99, Т-ММ-04-06 для установки приборов измерения уровня типа УБ, Сапфир и VEGAFLEX Камеры уровнемерные выносные КУВ Назначение Камера уровнемерная выносная (КУВ) предназначена для установки в ней приборов для измерения уровня. Принцип действия Камера уровнемерная выносная служит сообщающимся сосудом, соединенным с резервуаром резьбовым, фланцевым (по стандартам ГОСТ, DIN, ASME) или сварным соединением. Благодаря такому соединению, уровень жидкости в выносной уровнемерной камере совпадает с уровнем жидкости в основной емкости. На камеру монтируется уровнемеры следующих типов – волноводный, буйковый, поплавковый и магнитострикционный. Характеристики Конструкторами России разработано большое количество различных комплектаций выносных камер с разнообразными типами исполнения присоединений, для разных давлений и сред. Также изготавливаем комплектующие, необходимые для монтажа камер. Dy от 50мм до 200мм Py от 1,6МПа до 20МПа Длина до 5 метров – камера состоит из сплошной трубы, свыше 5 метров - камера разбита на секции. Камеры производятся по типовым размерам и по чертежам заказчика. Камера уравнемерная выносная КУВ по T-ММ-04-99, Т-ММ-04-06, предназначена для установки приборов измерения уровня типа УБ, Сапфир и VEGAFLEX Колонка уровнемерная КУВ для установки и радарного уровнемера «VEGAFLEX» изготавливаются по чертежу ОБ-0405-24443.00.00 Камеры выносные типа КУВ для уровнемера фирмы «Masoneilan» изготавливаются по чертежу У-И-59-2158 Камеры КУВ №1 - №39 для установки преобразователя уровня «VEGAFLEX» изготавливаются по чертежу У-II-59-2158 Камеры выносные типа КУВ для буйковых уровнемеров изготавливаются по чертежу У-II-59-2164 Камеры выносные типа КУВ-I, КУВ-II, КУВ-III, КУВ-IV, КУВ-V для уровнемеров типа «Сапфир» и «УБ» изготавливаются по альбому чертежей T-ММ-04-99, Т-ММ-04-06 Разработаны 5 типов выносных камер для установки уровнемеров типа «Сапфир» и «УБ»: Выносная камера для уровнемеров КУВ-I - от 250 до 6000 па Ру=4,0; 6,3 МПа (H1, У6, Л1, Н9, Л5, Л3) Выносная камера для уровнемеров КУВ-II - от 350 до 1500 па Ру=4,0 (H1, У6, Л1, Н9, Л5, Л3) Выносная камера для уровнемеров КУВ-III - от 250 до 10000 па Ру=4,0; 6,3 МПа (H1, У6, Л1, Н9, Л5, Л3) Выносная камера для уровнемеров КУВ-IV - от 250 до 10000 па Ру=4,0 (H1, У6, Л1, Н9, Л5, Л3) Выносная камера для уровнемеров КУВ-V - от 350 до 1600 па Ру=4,0; 6,3 МПа (H1, У6, Л1, Н9, Л5, Л3) Камера уровнемерная выносная КУВ по Т-ММ Конструкции выносных камер Конструкции выносных камер КУВ разработаны 5-ти типов. Для приборов типа «УБ» - 2-х типов (I и П), а для приборах типа "Сапфир" - 3-х типов (Ш-V). Камера типа I имеет фланец для присоединения прибора Dy 50 мм для всех типов уровнемеров (УБ). Камера уровнемерная выносная КУВ по Т-ММКамера КУВ типа II принимается только для уровнемера УБ-ПВМ Ру=4,0 МПа (40 кгс/см2) имеющего присоединительный фланец Dy 100 мм для пределов измерения уровня 600, 800, 1000 мм. Камера типа III имеет фланец Dy 65 мм соединения прибора "Сапфир"- 22 Dy-Вн и Ех моделей 2620 и 2630. Камера типа IV имеет фланец Dy 80 мм для присоединения прибора "Сапфир" Dy-Вн и Ех моделей 2622, а камера типа V имеет фланец Dy 150 мм для "Сапфира" модели 2615. Конструкция разработана для продуктов с нормальной вязкостью. Для продуктов с повышенной вязкостью в конструкции камеры следует изменить диаметр дренажного штуцера с Dy 15 мм на Dy 25 мм. При этом при составлении спецификации к материалу на изготовление выбранного типа выносной камеры необходимо добавить трубы на дренажный штуцер Dy 25 мм. Камера уровнемерная выносная КУВ-I-от 400 до 2500-40- (Л1, Л3, Л5, У6, Н1, Н9) ТММ-04-90 Камера уровнемерная выносная КУВ-II-от 400 до 800-40- (Л1, Л3, Л5, У6, Н1, Н9) ТММ-04-90 Камера уровнемерная выносная КУВ-III-от 250 до 10.000-40- (Л1, Л3, Л5, У6, Н1, Н9) ТММ-04-99-06 с накладным листом Камера уровнемерная выносная КУВ-IV-от 400 до 10.000-40-0 -(Л1, Л3, Л5, У6, Н1, Н9) ТММ-04-99-06 без накладного листа Камера уровнемерная выносная КУВ-VПроизводитель: Собственное производство

24 000 руб.

Казань

Заглушка плоская с рукояткой DN25, PN2,5МПа Сталь 10Г2. Т - ММ - 25 - 01 - 06 - 02

ЗАГЛУШКИ С РУКОЯТКОЙ Т-ММ-25-01-06 (Т-ММ-25-2000-06) Заглушка с рукояткой предназначена для временного или постоянного перекрытия участков трубопроводов, как правило, при проведении ремонтных работ. ИСПОЛНЕНИЕ ЗАГЛУШЕК С РУКОЯТКОЙ Всего заглушки с рукояткой по Т-ММ-25-01-06 имеют три исполнения: I – Заглушки с рукояткой плоские. Применяться для фланцев с уплотнительной поверхностью 1 по ГОСТ 12815-80. Условное давление 10, 16 и 25 кгс/см2 (1,0; 1,6; 2,5; МПа). заглушки с рукояткой по Т-ММ-25-01-06 II – Заглушки с рукояткой выступ - впадина. Применяться для фланцев с уплотнительной поверхностью 2/3 по ГОСТ 12815-80. Условное давление 6, 10, 16, 25, 40, 63 и 100 кгс/см2 (0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0 МПа). заглушки с рукояткой по Т-ММ-25-01-06 III – Заглушки с рукояткой шип-паз. Применяться для фланцев с уплотнительной поверхностью 4/5 по ГОСТ 12815-80. Условное давление 6, 10, 16, 25, 40, 63 и 100 кгс/см2 (0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0 МПа). заглушки с рукояткой по Т-ММ-25-01-06 ПРИМЕНЯЕМЫЕ МАРКИ МАТЕРИАЛОВ Как правило, применяются углеродистые, легированные и нержавеющие стали, такие как Сталь 20, Сталь 20К, Сталь 09Г2С, Сталь 15Х5М, Сталь 12Х18Н10Т, Сталь 08Х18Н10Т, Сталь 10Х17Н3М2Т, применяемые от условий эксплуатации и характеристики транспортируемой среды и совпадают с материалом фланцев. ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ Заглушка с рукояткой ЗР(II)200-16-09Г2С Т-ММ-25-01-06-02 ЗР – Заглушка с рукояткой; (II) – второе исполнение; 200 – условный проход (Ду, мм); 16 – условное давление (Ру, кгс/см2); 09Г2С – марка стали.Производитель: Собственное производство Материал: Сталь Форма заглушки: Плоская

400 руб.

Казань

Заглушка плоская с рукояткой DN15, PN2,5МПа Сталь 15Х5М. Т - ММ - 25 - 01 - 06 - 02

ЗАГЛУШКИ С РУКОЯТКОЙ Т-ММ-25-01-06 (Т-ММ-25-2000-06) Заглушка с рукояткой предназначена для временного или постоянного перекрытия участков трубопроводов, как правило, при проведении ремонтных работ. ИСПОЛНЕНИЕ ЗАГЛУШЕК С РУКОЯТКОЙ Всего заглушки с рукояткой по Т-ММ-25-01-06 имеют три исполнения: I – Заглушки с рукояткой плоские. Применяться для фланцев с уплотнительной поверхностью 1 по ГОСТ 12815-80. Условное давление 10, 16 и 25 кгс/см2 (1,0; 1,6; 2,5; МПа). заглушки с рукояткой по Т-ММ-25-01-06 II – Заглушки с рукояткой выступ - впадина. Применяться для фланцев с уплотнительной поверхностью 2/3 по ГОСТ 12815-80. Условное давление 6, 10, 16, 25, 40, 63 и 100 кгс/см2 (0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0 МПа). заглушки с рукояткой по Т-ММ-25-01-06 III – Заглушки с рукояткой шип-паз. Применяться для фланцев с уплотнительной поверхностью 4/5 по ГОСТ 12815-80. Условное давление 6, 10, 16, 25, 40, 63 и 100 кгс/см2 (0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0 МПа). заглушки с рукояткой по Т-ММ-25-01-06 ПРИМЕНЯЕМЫЕ МАРКИ МАТЕРИАЛОВ Как правило, применяются углеродистые, легированные и нержавеющие стали, такие как Сталь 20, Сталь 20К, Сталь 09Г2С, Сталь 15Х5М, Сталь 12Х18Н10Т, Сталь 08Х18Н10Т, Сталь 10Х17Н3М2Т, применяемые от условий эксплуатации и характеристики транспортируемой среды и совпадают с материалом фланцев. ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ Заглушка с рукояткой ЗР(II)200-16-09Г2С Т-ММ-25-01-06-02 ЗР – Заглушка с рукояткой; (II) – второе исполнение; 200 – условный проход (Ду, мм); 16 – условное давление (Ру, кгс/см2); 09Г2С – марка стали.Производитель: Собственное производство Материал: Сталь Форма заглушки: Плоская

900 руб.

Казань

Производство нестандартного оборудования для капремонта

опоры и подвески трубопроводов, удлинители шарнирные типа УШЗ, узел присоединения шлангов и рукавов, фильтры ФС, расширители прямые и угловые, пробоотборник В9-452, блоки пружинные для трубопроводов, воздухосборник вертикальный и горизонтальный А1И, грязевики абонентские вертикальные и горизонтальные, гразеуловители, камеры уравнемерные КУВ и для сигнализатора уровня, колонки для управления задвижкой, кран-укосина, фонарь смотровой, холодильники по Т-ММ, нагреватели азота, узлы отбора проб и другое нестандартное оборудование. Мы также успешно работаем в области комплектации и поставки оборудования для нефтяной и газовой промышленности, ТЭС, АЭС, ПТЖХ. А также все виды продукции по чертежам заказчикаПроизводитель: Собственное производство

100 руб.

Казань

Сигнал изготовит сальники набивные и сальники нажимные

Сигнал изготовит сальники набивные и сальники нажимные Сальник набивной (серия 5.900-2), нажимной (серия 5.900-3) используется в качестве специального вида уплотнителей, который применяется для пропуска сквозь стены при строительстве зданий и сооружений. Для пропуска труб через стены сооружений с условным проходом Ду: 50, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400 мм. В серии 5.900-2 ( набивные Ду 50…..1400 для пропуска труб через стены) разработаны набивные с длиной корпуса: • набивной серия 5.900-2, ТМ 89, длина L=200мм • набивной серия 5.900-2, ТМ 90, длина L=300мм • набивной серия 5.900-2, ТМ 91, длина L=500мм • набивной серия 5.900-2, ТМ 92, длина L=800мм В серии 5.900-3 (нажимные Ду 50…..1400 для пропуска труб через стены) разработаны нажимные с длиной корпуса: • Сальник нажимной Серия 5.900-3, ТМ.93.00, длина сальника L=200; • Сальник нажимной Серия 5.900-3, ТМ.94.00, длина сальника L=300; • Сальник нажимной Серия 5.900-3, ТМ.95.00, длина сальника L=500; • Сальник нажимной Серия 5.900-3, ТМ.96.00, длина сальника L=800; Помимо этого, ООО «Сигнал» производит следующую продукцию: Блоки пружинные; Блоки катковые; Опоры трубопроводов; Подвески трубопроводов; Сальники набивные; Сальники нажимные; Тройники точеные; Хомуты; Полухомуты; Колонки управления задвижками; Воздухосборники; Фильтра сетчатые; Фонари смотровые; Затворы шиберные; Затворы плоские глубинные; Затворы переливные; Затворы лотковые; Заглушки фланцевые; Заглушки поворотные; Закладные конструкции; Отборные устройства; Бобышки; Пробки; Ниппеля; Удлинители колонок управления задвижками; Шарнирная колонка управления; Редукторы; Штуцера; Фундаментные болты; Узлы отбора проб; Фланцевые соединения; И много другой продукции.Производитель: Собственное производство

2 000 руб.

Казань

Арматура: Камера уровнемерная выносная КУВ

ООО Сигнал изготовит камеры уровнемерные выносные КУВ Камера уровнемерная выносная КУВ по Т-ММ, ТММ Камера уравнемерная выносная КУВ по T-ММ-04-99, Т-ММ-04-06, предназначена для установки приборов измерения уровня типа УБ, Сапфир и VEGAFLEX Колонка уровнемерная для установки и радарного уровнемера «VEGAFLEX» изготавливаются по чертежу ОБ-0405-24443.00.00 Камеры выносные типа КУВ для уровнемера фирмы «Masoneilan» изготавливаются по чертежу У-И-59-2158 Камеры №1 - №39 для установки преобразователя уровня «VEGAFLEX» изготавливаются по чертежу У-II-59-2158 Камеры выносные типа КУВ для буйковых уровнемеров изготавливаются по чертежу У-II-59-2164 Камеры выносные типа КУВ-I, КУВ-II, КУВ-III, КУВ-IV, КУВ-V для уровнемеров типа «Сапфир» и «УБ» изготавливаются по альбому чертежей T-ММ-04-99, Т-ММ-04-06 Разработаны 5 типов выносных камер для установки уровнемеров типа «Сапфир» и «УБ»: Выносная камера для уровнемеров КУВ-I - от 250 до 6000 па Ру=4,0; 6,3 МПа (H1, У6, Л1, Н9, Л5, Л3) Выносная камера для уровнемеров КУВ-II - от 350 до 1500 па Ру=4,0 (H1, У6, Л1, Н9, Л5, Л3) Выносная камера для уровнемеров КУВ-III - от 250 до 10000 па Ру=4,0; 6,3 МПа (H1, У6, Л1, Н9, Л5, Л3) Выносная камера для уровнемеров КУВ-IV - от 250 до 10000 па Ру=4,0 (H1, У6, Л1, Н9, Л5, Л3) Выносная камера для уровнемеров КУВ-V - от 350 до 1600 па Ру=4,0; 6,3 МПа (H1, У6, Л1, Н9, Л5, Л3) Конструкции выносных камер: Конструкции выносных камер разработаны 5-ти типов. Для приборов типа «УБ» - 2-х типов (I и П), а для приборах типа "Сапфир" - 3-х типов (Ш-V). Камера типа I имеет фланец для присоединения прибора Dy 50 мм для всех типов уровнемеров (УБ). Камера типа II принимается только для уровнемера УБ-ПВМ Ру=4,0 МПа (40 кгс/см2) имеющего присоединительный фланец Dy 100 мм для пределов измерения уровня 600, 800, 1000 мм. Камера типа III имеет фланец Dy 65 мм соединения прибора "Сапфир"- 22 Dy-Вн и Ех моделей 2620 и 2630. Камера типа IV имеет фланец Dy 80 мм для присоединения прибора "Сапфир" Dy-Вн и Ех моделей 2622, а камера типа V имеет фланец Dy 150 мм для "Сапфира" модели 2615. Конструкция разработана для продуктов с нормальной вязкостью. Для продуктов с повышенной вязкостью в конструкции камеры следует изменить диаметр дренажного штуцера с Dy 15 мм на Dy 25 мм. При этом при составлении спецификации к материалу на изготовление выбранного типа выносной камеры необходимо добавить трубы на дренажный штуцер Dy 25 мм. ООО Сигнал также изготовит: Бобышки по ТУ 36-1097-85 и другие Болты фундаментные Блоки пружинные Воздухосборник вертикальный и горизонтальный с плоским и элептическим днищем А1И Гидрозатвор по чертежу Грязевики горизонтальные Грязевики вертикальные Грязевики абонентские Грязеуловитель для всасывающих трубопроводов Заглушки поворотные фланцевые Закладная конструкция по ЗК Коллектор запитки КЗ Колонка для управления задвижками Колонка управления затвором и шаровыми кранами Камера для разогрева бочек Кольцо монтажное Лимитная шайба Ниппели проходные Опоры и подвески для трубопроводов Пробки бобышки штуцера Пружинные блоки Расширитель прямой и угловой по ЗК Сепаратор Трубопроводная арматура Удлинитель шарнирный для задвижек, вентилей типа УШЗ, УШЗС, УШВ, УШВС, УЗ по Т-ММ-01-00 Узел отбора проб Узел присоединения шлангов, рукавов Узел присоединения дренажного трубопровода к насосам Фильтр временный к насосам ФСВ Фильтр сетчатый фланцевый по Т-ММ ФС Фильтр жидкостной по ОРК Фильтры жидкостные сетчатые для трубопроводов Фланцевые соединения для камерных измерительных диафрагм ФКВ, ФКП Фонарь смотровой трубопроводный Шайба дроссельная и лимитная Фланцы трубопроводные Холодильник по Т-ММПроизводитель: Собственное производство

15 000 руб.

Казань

Заглушка очковая поворотная (обтюратор) по Т-ММ-25-01-06

Предприятие ООО «Сигнал» изготавливит заглушки поворотные и заглушки с рукояткой по Т-ММ-25-01-06, АТК 26-18-5-93. Заглушки поворотные (обтюраторы) предназначены для периодического герметичного перекрытия определенного участка трубопровода и остановки потока среды, которую транспортирует трубопровод, во время ремонтных, опрессовочных, реконструкционных и тому подобных технических работ. Материал исполнения - ст.20, ст.09г2с, 12х18н10т и др. Изготавливаются в трех различных исполнениях: Исполнение 1 – заглушки поворотные плоские; Исполнение 2 – заглушки поворотные выступ - впадина; Исполнение 3 – заглушки поворотные шип-паз. Основная продукция ООО "СИГНАЛ": Опоры трубопроводов подвижные и неподвижные • Опоры трубопроводов подвижные и неподвижные • Подвески трубопроводов Колонки управления задвижками по серии 3.901-13 • Колонки управления задвижками по серии 3.901-13 Фильтры сетчатые ФС по Т-ММ-11-2003 • Фильтры сетчатые ФС по Т-ММ-11-2003 Заглушки поворотные • Заглушки поворотные • Заглушки плоские приварные • Заглушки с рукояткой • Заглушки фланцевые Камера уровнемера выносная КУВ • Камера уровнемера выносная КУВ Изолирующие фланцевые соединения ИФС • Изолирующие фланцевые соединения ИФС Сальники набивные и нажимные • Сальники набивные • Сальники нажимные Грязевики (горизонтальные, вертикальные, абонентские) • Грязевики (горизонтальные, вертикальные, абонентские) Удлинители для арматуры • Удлинители для арматуры с ручным приводом и под электропривод Воздухосборник А1И • Воздухосборники А1И Затворы щитовые, глубинные, поверхностные, шлюзовые, шандоры • Затворы щитовые, глубинные, поверхностные, шлюзовые, шандоры унифицированные закладные детали сборных железобетонных конструкций инженерных сооружений промышленных предприятий • Закладные детали сборных железобетонных конструкций инженерных сооружений промышленных предприятий Газовое и технологическое оборудование • Фланцы воротниковые • Баки расширительные • Фланцы плоские • Воздухосборники А1И • Грязевики (горизонтальный, вертикальный, абонентский) • Изолирующие фланцевые соединения ИФС • Камера уровнемера выносная КУВ • Узлы присоединения шлангов, рукавов • Фланцевые соединения для камерных измерительных диафрагм ФКП и ФКВ • Фонарь смотровой трубопроводный • Стальные стаканы для крепления вентиляторов, дефлекторов и зонтов • Болты фундаментные всех типов и исполнений Нестандартное оборудование • Блоки катковые • Блоки пружинные • Блоки хомутовые • Бобышки • Детали подвесок трубопроводов • Заглушки поворотные • Заглушки плоские приварные • Заглушки с рукояткой • Заглушки фланцевые • Крестовины,Опора трубопроводов • Опоры трубопроводов подвижные • Опоры трубопроводов хомутовые • Опоры трубопроводов неподвижные • Отводы • Переходы • Сальники набивные • Сальники нажимные • Подвески трубопроводов • Пробки • Штуцеры • Тройники • Хомуты и полухомутыПроизводитель: Собственное производство

1 000 руб.

Казань

Холодильник №1 по Т-ММ-19-2002-01.00

Предприятие «Сигнал» изготовит холодильники №1 по Т-ММ-19-2002-01.00 Применяемые аппараты, приборы и арматура. В узлах отбора проб применяются следующие аппараты: Холодильник №1 — чертеж Т-ММ-19-02-01.00 Холодильник №2 — чертеж Т-ММ-19-02-05.00 Холодильник №3 — чертеж Т-ММ-19-02-06.00 В случае необходимости применения холодильников для охлаждающей жидкости под давлением (до 1.6МПа) вместо холодильников №1 и №2 можно применять холодильник №3. Основные технические характеристики: Среда Аппарат — вода оборотная Змеевик — нефтепродукт Температура Аппарат — 25 С Змеевик — до 200 С Давление Аппарат — до 0,6 МПа (6 кгс/см2) Змеевик — до 6,4 МПа (64 кгс/см2) ООО "СИГНАЛ" изготовит комплектующие к различным системам трубопроводов нефти, газа, воды, воздуха, различных жидкостей, работающих в большом диапазоне давлений и температур в условиях средней и повышенной агрессивности. Благодаря тому, что наша организация также напрямую работает с крупными производственными предприятиями, она может выполнить любую заявку по комплектации в короткие сроки (в том числе и нестандартным оборудованием, изделиями). Среди наших клиентов производственные и строительные предприятия, коммунальные службы городов, предприятия нефтегазодобывающего комплекса по всей России и странам СНГ. Основная продукция ООО "СИГНАЛ": • Опоры трубопроводов подвижные и неподвижные • Подвески трубопроводов • Колонки управления задвижками по серии 3.901-13 • Фильтры сетчатые ФС по Т-ММ-11-2003 • Заглушки поворотные • Заглушки плоские приварные • Заглушки с рукояткой • Заглушки фланцевые • Камера уровнемера выносная КУВ • Изолирующие фланцевые соединения ИФС • Сальники набивные • Сальники нажимные • Грязевики (горизонтальные, вертикальные, абонентские) • Удлинители для арматуры с ручным приводом и под электропривод • Воздухосборники А1И • Затворы щитовые, глубинные, поверхностные, шлюзовые, шандоры • Закладные детали сборных железобетонных конструкций инженерных сооружений промышленных предприятий Газовое и технологическое оборудование • Фланцы воротниковые • Баки расширительные • Фланцы плоские • Воздухосборники А1И • Грязевики (горизонтальный, вертикальный, абонентский) • Изолирующие фланцевые соединения ИФС • Камера уровнемера выносная КУВ • Узлы присоединения шлангов, рукавов • Фланцевые соединения для камерных измерительных диафрагм ФКП и ФКВ • Фонарь смотровой трубопроводный • Стальные стаканы для крепления вентиляторов, дефлекторов и зонтов • Болты фундаментные всех типов и исполнений Нестандартное оборудование • Блоки катковые • Блоки пружинные • Блоки хомутовые • Бобышки • Детали подвесок трубопроводов • Заглушки поворотные • Заглушки плоские приварные • Заглушки с рукояткой • Заглушки фланцевые • Крестовины,Опора трубопроводов • Опоры трубопроводов подвижные • Опоры трубопроводов хомутовые • Опоры трубопроводов неподвижные • Отводы • Переходы • Сальники набивные • Сальники нажимные • Подвески трубопроводов • Пробки • Штуцеры • Тройники • Хомуты и полухомутыПроизводитель: Собственное производство

15 000 руб.

Казань

Затворы щитовые, глубинные, поверхностные, шлюзовые, шандоры

ООО Сигнал изготовит затворы щитовые, глубинные,ВВ поверхностные, шлюзовые, шандоры по стандартам сериям и технической документации заказчика. Затворы плоские, глубинные по серии 3.901-12, 7.820-9.90 Серия документации 3.901-12 состоит из шести выпусков: Выпуск 1.ВВ 400х500 мм Выпуск 2.ВВ 500х600 мм Выпуск 3. 600х800 мм Выпуск 4.ВВ 800х1000 мм Выпуск 5.ВВ 1000х1250 мм Выпуск 6.ВВ 1250х1500 мм. Область применения: в сооружениях водоснабжения и канализации для перекрытия глубинных прямоугольных и круглых отверстий, с глубиной погружения до 6 м.ВВ  Типы исполнения: с электрическим приводом; с ручным приводом. zatvor-sshitovoy Общие сведения Часто для запланированных и аварийных манипуляций / маневров возникает потребность освободить канал от содержимого (как правило жидкости). Для этого нужно либо прекратить подачу жидкости в канал, либо приостановить течение в канале на определенное время. Последнее предполагает наполнение канала, но не моментально, а в течение определенного времени (зависит от "интенсивности" подачи). При перекрывании канала, ниже после затвора, течение прекращается, падает уровень жидкости (как правило воды), и в конце концов канал остается пустым. Это дает возможность произвести дополнительные строительные работы на канале, ремонтные и другие работы. При заказе щитового затвора со стандартными параметрами щита, остаются неосвещенные многие параметры, которые могут сильно повлиять на цену каждого комплекта. Щитовые затворы с ручным и электрическим приводом применяются для перекрытия потока жидкости в прямоугольных лотках, шириной / высотой от 200 до 3000 мм. ВВ ВВ Универсальные затворы щитовые с ручным и электроприводом (общепромышленного и взрывозащищенного исполнения), шандоры (щитовые затворы без привода), предназначены для перекрытия лотков, отверстий в камерах, для перекрытия отстойников в аварийных ситуациях, а также в случае ремонтов. Затворы могут быть использованы в любых канализационных сооружениях (первичные и вторичные радиальные отстойники, здания решеток, насосные, метантенки и пр.), системах водоснабжения, водоотведения и орошения и т.п. ВВ ВВ Завод выпускает любые типоразмеры щитовых затворов, а также модификации «ХТ» — стойкие к воздействию агрессивных сред (морская вода, очистные сооружения, каналы металлургических и химических комбинатов, шахтные воды), изготавливаемые из нержавеющих сталей, этиленпропиленовой резины, бронзы и другие. Типы затворов: - затворы для монтажа в канале с заливкой бетоном; - затворы для монтажа в канале без выполнения бетонных работ; - регулирующие затворы с водосливом; - затворы для монтажа на стену камеры; - скользящие затворы, поднимаемые грузоподъемным механизмом. ВВ ВВ ВВ Затворы выпускаются с размерами щита от 500х500 до 3000х2000 мм. Герметичность обеспечивается клиновой конструкцией уплотнения. На затворах с ручным приводом предусмотрена установка электропривода. Продукция не подлежит обязательной сертификации! ВВПроизводитель: Собственное производство

15 000 руб.

Казань

Воздухосборник А1И 019.000-01 серия 5.903-20 в.1

Воздухосборники А1И Воздухоcборники предназначены для уменьшения колебания давления в воздухопроводах и для создания запаса воздуха. Могут использоваться в качестве ресиверов и сосудов для хранения азота, аргона и других инертных газов. Рабочее давление от 0,4 до 1,4МПа. Цены договорные. Возможно изготовление по вашим нестандартным чертежам. Номенклатура продукции: Воздухосборник А1И (Серия 5.903-20) * Воздухосборник вертикальный А1И с эллиптическим днищем Ру 1,2 МПа (А1И-018.000) * Воздухосборник вертикальный А1И с плоским днищем Ру 0,6 МПа (А1И-021.000) * Воздухосборник вертикальный А1И с плоским днищем Ру 1,2 МПа (А1И-022.000) * Воздухосборник горизонтальный А1И с эллиптическим днищем Ру 1,2 МПа (А1И-017.000) * Воздухосборник горизонтальный А1И с плоским днищем Ру 0,6 МПа (А1И-019.000) * Воздухосборник горизонтальный А1И с плоским днищем Ру 1,2 МПа (А1И-020.000) Воздухосборник А1И (горизонтальный и вертикальный) устанавливаются на трубопроводах внутренних систем отопления перемещающих теплоноситель и предназначены для централизованного сбора воздушных скоплений, движущихся в потоке. Воздухосборник вертикальный А1И 022.000 Ду=50, Дн.+159 мм, чертеж по серии 5.903-20, А1И018.000СБ Воздухосборник проточный горизонтальный с эллиптическим днищем Ду от 40 до 325 длина от 500 до 1000 по чертежу А1И 010.000, А1И 017.000 СБ, А1И017-000, А1И010-000 Воздухосборник вертикальный и горизонтальный с плоским днищем по черт. А1И011.000; 01; 02; 03; Проточные воздухосборники горизонтальные и вертикальные воздухосборники типа А1И изготавливаются по типовым сериям 5.903-20 (2) с эллиптическими и плоскими днищами. Рабочее давление 0,6 и 1,2 МПа. Температура теплоносителя до 150 градусов Цельсия. Материал исполнения - ст. 20, ст. 09Г2С, ст. 12Х18Н10Т , ст. 3Производитель: Собственное производство

4 300 руб.

Казань

Воздухосборник вертикальный А1И018-000 ду65 серия 5.903-20 вып. 1

Воздухосборники А1И Воздухоcборники предназначены для уменьшения колебания давления в воздухопроводах и для создания запаса воздуха. Могут использоваться в качестве ресиверов и сосудов для хранения азота, аргона и других инертных газов. Рабочее давление от 0,4 до 1,4МПа. Цены договорные. Возможно изготовление по вашим нестандартным чертежам. Номенклатура продукции: Воздухосборник А1И (Серия 5.903-20) * Воздухосборник вертикальный А1И с эллиптическим днищем Ру 1,2 МПа (А1И-018.000) * Воздухосборник вертикальный А1И с плоским днищем Ру 0,6 МПа (А1И-021.000) * Воздухосборник вертикальный А1И с плоским днищем Ру 1,2 МПа (А1И-022.000) * Воздухосборник горизонтальный А1И с эллиптическим днищем Ру 1,2 МПа (А1И-017.000) * Воздухосборник горизонтальный А1И с плоским днищем Ру 0,6 МПа (А1И-019.000) * Воздухосборник горизонтальный А1И с плоским днищем Ру 1,2 МПа (А1И-020.000) Воздухосборник А1И (горизонтальный и вертикальный) устанавливаются на трубопроводах внутренних систем отопления перемещающих теплоноситель и предназначены для централизованного сбора воздушных скоплений, движущихся в потоке. Воздухосборник вертикальный А1И 022.000 Ду=50, Дн.+159 мм, чертеж по серии 5.903-20, А1И018.000СБ Воздухосборник проточный горизонтальный с эллиптическим днищем Ду от 40 до 325 длина от 500 до 1000 по чертежу А1И 010.000, А1И 017.000 СБ, А1И017-000, А1И010-000 Воздухосборник вертикальный и горизонтальный с плоским днищем по черт. А1И011.000; 01; 02; 03; Проточные воздухосборники горизонтальные и вертикальные воздухосборники типа А1И изготавливаются по типовым сериям 5.903-20 (2) с эллиптическими и плоскими днищами. Рабочее давление 0,6 и 1,2 МПа. Температура теплоносителя до 150 градусов Цельсия. Материал исполнения - ст. 20, ст. 09Г2С, ст. 12Х18Н10Т , ст. 3Производитель: Собственное производство

6 000 руб.

Казань

Заглушка Ду800 Ру6 ст20 ГОСТ 12815-80 исп.1 (ЗАГЛУШКИ С РУКОЯТКОЙ Т-ММ-25-01-06 (Т-ММ-25-2000-06))

Заглушки с рукояткой ЗАГЛУШКИ С РУКОЯТКОЙ Т-ММ-25-01-06 (Т-ММ-25-2000-06) Заглушка с рукояткой предназначена для временного или постоянного перекрытия участков трубопроводов, как правило, при проведении ремонтных работ. ИСПОЛНЕНИЕ ЗАГЛУШЕК С РУКОЯТКОЙ Всего заглушки с рукояткой по Т-ММ-25-01-06 имеют три исполнения: I – Заглушки с рукояткой плоские. Применяться для фланцев с уплотнительной поверхностью 1 по ГОСТ 12815-80. Условное давление 10, 16 и 25 кгс/см2 (1,0; 1,6; 2,5; МПа). II – Заглушки с рукояткой выступ - впадина. Применяться для фланцев с уплотнительной поверхностью 2/3 по ГОСТ 12815-80. Условное давление 6, 10, 16, 25, 40, 63 и 100 кгс/см2 (0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0 МПа). III – Заглушки с рукояткой шип-паз. Применяться для фланцев с уплотнительной поверхностью 4/5 по ГОСТ 12815-80. Условное давление 6, 10, 16, 25, 40, 63 и 100 кгс/см2 (0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0 МПа). ПРИМЕНЯЕМЫЕ МАРКИ МАТЕРИАЛОВ Как правило, применяются углеродистые, легированные и нержавеющие стали, такие как Сталь 20, Сталь 20К, Сталь 09Г2С, Сталь 15Х5М, Сталь 12Х18Н10Т, Сталь 08Х18Н10Т, Сталь 10Х17Н3М2Т, применяемые от условий эксплуатации и характеристики транспортируемой среды и совпадают с материалом фланцев. ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ Заглушка с рукояткой ЗР(II)200-16-09Г2С Т-ММ-25-01-06-02 ЗР – Заглушка с рукояткой; (II) – второе исполнение; 200 – условный проход (Ду, мм); 16 – условное давление (Ру, кгс/см2); 09Г2С – марка стали.Производитель: Собственное производство

34 000 руб.

Казань

Заглушка фланцевая 1-150-16 Ст20 АТК 24.200.02

Заглушки фланцевые Заглушки фланцевые ГОСТ 12836-67 (сталь 20, 09Г2С, 17Г1С)     Техническая информация содержится в АТК 24.200.02-90, который пришел на смену ГОСТ 12836-67.Производитель: Собственное производство Тип присоединения: Фланцевое

1 100 руб.

Казань

Заглушка фланцевая 1-300-1,6 ст. 20 АТК 24.200-02

Заглушки фланцевые Заглушки фланцевые ГОСТ 12836-67 (сталь 20, 09Г2С, 17Г1С)     Техническая информация содержится в АТК 24.200.02-90, который пришел на смену ГОСТ 12836-67.Производитель: Собственное производство Тип присоединения: Фланцевое

4 000 руб.

Казань

Заглушки с рукояткой ЗР (II)300 – 40 – 09Г2С Т-ММ-25-01-06-2001 в комплекте с ответными фланцами и крепежными изделиями (шпильки)

ВВ п» Заглушки с рукояткой ЗАГЛУШКИ С РУКОЯТКОЙ Т-ММ-25-01-06 (Т-ММ-25-2000-06) В  Заглушка с рукояткой предназначена для временного или постоянного перекрытия участков трубопроводов, как правило, при проведении ремонтных работ. ВИСПОЛНЕНИЕ ЗАГЛУШЕК С РУКОЯТКОЙ ВВсего заглушки с рукояткой по Т-ММ-25-01-06 имеют три исполнения: I – Заглушки с рукояткой плоские. Применяться для фланцев с уплотнительной поверхностью 1 по ГОСТ 12815-80. Условное давление 10, 16 и 25 кгс/см2 (1,0; 1,6; 2,5; МПа). В В  II – Заглушки с рукояткой выступ - впадина. Применяться для фланцев с уплотнительной поверхностью 2/3 по ГОСТ 12815-80. Условное давление 6, 10, 16, 25, 40, 63 и 100 кгс/см2 (0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0 МПа). В  III – Заглушки с рукояткой шип-паз. Применяться для фланцев с уплотнительной поверхностью 4/5 по ГОСТ 12815-80. Условное давление 6, 10, 16, 25, 40, 63 и 100 кгс/см2 (0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0 МПа). ПРИМЕНЯЕМЫЕ МАРКИ МАТЕРИАЛОВ ВКак правило, применяются углеродистые, легированные и нержавеющие стали, такие как Сталь 20, Сталь 20К, Сталь 09Г2С, Сталь 15Х5М, Сталь 12Х18Н10Т, Сталь 08Х18Н10Т, Сталь 10Х17Н3М2Т, применяемые от условий эксплуатации и характеристики транспортируемой среды и совпадают с материалом фланцев. ВПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ ВЗаглушка с рукояткой ЗР(II)200-16-09Г2С Т-ММ-25-01-06-02 ЗР – Заглушка с рукояткой; (II) – второе исполнение; 200 – условный проход (Ду, мм); 16 – условное давление (Ру, кгс/см2); 09Г2С – марка стали.

27 000 руб.

Казань

Заглушки с рукояткой ЗР (II)150 – 40 – 09Г2С Т-ММ-25-01-06-2001 в комплекте с ответными фланцами и крепежными изделиями (шпильки)

В п» Заглушки с рукояткой ЗАГЛУШКИ С РУКОЯТКОЙ Т-ММ-25-01-06 (Т-ММ-25-2000-06) В  Заглушка с рукояткой предназначена для временного или постоянного перекрытия участков трубопроводов, как правило, при проведении ремонтных работ. ВИСПОЛНЕНИЕ ЗАГЛУШЕК С РУКОЯТКОЙ ВВсего заглушки с рукояткой по Т-ММ-25-01-06 имеют три исполнения: I – Заглушки с рукояткой плоские. Применяться для фланцев с уплотнительной поверхностью 1 по ГОСТ 12815-80. Условное давление 10, 16 и 25 кгс/см2 (1,0; 1,6; 2,5; МПа). В В  II – Заглушки с рукояткой выступ - впадина. Применяться для фланцев с уплотнительной поверхностью 2/3 по ГОСТ 12815-80. Условное давление 6, 10, 16, 25, 40, 63 и 100 кгс/см2 (0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0 МПа). В  III – Заглушки с рукояткой шип-паз. Применяться для фланцев с уплотнительной поверхностью 4/5 по ГОСТ 12815-80. Условное давление 6, 10, 16, 25, 40, 63 и 100 кгс/см2 (0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0 МПа). ПРИМЕНЯЕМЫЕ МАРКИ МАТЕРИАЛОВ ВКак правило, применяются углеродистые, легированные и нержавеющие стали, такие как Сталь 20, Сталь 20К, Сталь 09Г2С, Сталь 15Х5М, Сталь 12Х18Н10Т, Сталь 08Х18Н10Т, Сталь 10Х17Н3М2Т, применяемые от условий эксплуатации и характеристики транспортируемой среды и совпадают с материалом фланцев. ВПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ ВЗаглушка с рукояткой ЗР(II)200-16-09Г2С Т-ММ-25-01-06-02 ЗР – Заглушка с рукояткой; (II) – второе исполнение; 200 – условный проход (Ду, мм); 16 – условное давление (Ру, кгс/см2); 09Г2С – марка стали.

15 000 руб.

Казань

Заглушки с рукояткой ЗР (II)100 – 40 – 09Г2С Т-ММ-25-01-06-2001 в комплекте с ответными фланцами и крепежными изделиями (шпильки)

Вп» Заглушки с рукояткой ЗАГЛУШКИ С РУКОЯТКОЙ Т-ММ-25-01-06 (Т-ММ-25-2000-06) ВВ  Заглушка с рукояткой предназначена для временного или постоянного перекрытия участков трубопроводов, как правило, при проведении ремонтных работ. ВИСПОЛНЕНИЕ ЗАГЛУШЕК С РУКОЯТКОЙ ВВсего заглушки с рукояткой по Т-ММ-25-01-06 имеют три исполнения: I – Заглушки с рукояткой плоские. Применяться для фланцев с уплотнительной поверхностью 1 по ГОСТ 12815-80. Условное давление 10, 16 и 25 кгс/см2 (1,0; 1,6; 2,5; МПа). В В II – Заглушки с рукояткой выступ - впадина. Применяться для фланцев с уплотнительной поверхностью 2/3 по ГОСТ 12815-80. Условное давление 6, 10, 16, 25, 40, 63 и 100 кгс/см2 (0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0 МПа). В III – Заглушки с рукояткой шип-паз. Применяться для фланцев с уплотнительной поверхностью 4/5 по ГОСТ 12815-80. Условное давление 6, 10, 16, 25, 40, 63 и 100 кгс/см2 (0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0 МПа). ПРИМЕНЯЕМЫЕ МАРКИ МАТЕРИАЛОВ ВКак правило, применяются углеродистые, легированные и нержавеющие стали, такие как Сталь 20, Сталь 20К, Сталь 09Г2С, Сталь 15Х5М, Сталь 12Х18Н10Т, Сталь 08Х18Н10Т, Сталь 10Х17Н3М2Т, применяемые от условий эксплуатации и характеристики транспортируемой среды и совпадают с материалом фланцев. ВПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ ВЗаглушка с рукояткой ЗР(II)200-16-09Г2С Т-ММ-25-01-06-02 ЗР – Заглушка с рукояткой; (II) – второе исполнение; 200 – условный проход (Ду, мм); 16 – условное давление (Ру, кгс/см2); 09Г2С – марка стали.

8 000 руб.

Казань

Опоры трубопроводов КХ-А11

п»89-КХ-А11 ст 09Г2С - 18шт В В В 400 133-КХ-А11 ст 09Г2С - 12 В В В В 550 159-КХ-А11 ст 09Г2С - 2 В В В В В 1000 377-КХ-А11 ст 09Г2С - 17шт В 2000р цены без НДС п» п»п» ООО "СИГНАЛ" изготовит комплектующие к различным системам трубопроводов нефти, газа, воды, воздуха, различных жидкостей, работающих в большом диапазоне давлений и температур в условиях средней и повышенной агрессивности. В В В В В В В Благодаря тому, чтоВ наша организация также напрямую работаетВ сВ крупными производственнымиВ предприятиями, она В можетВ выполнитьВ любую заявкуВ поВ комплектации в короткие сроки (в том числе и нестандартным оборудованием, изделиями).

100 руб.

Казань

Крепление газопровода Ду80 УКГ 15,00-07, с.5,905-18,05

п»п» Опоры трубопроводов под газопровод ВВОпора под газопровод 108 Н=0, 95м УКГ 10.00-03 СБВВВВВВВВВ  Опора под газопровод 273 Н=0, 68м УКГ 12.00-01 СБВВВВВВВВВ  Опора под газопровод 57 Н=1, 77м УКГ 10.00 СБВВВВВВВВВ  Опора под газопровод 57 Н=0, 50м УКГ 10.00 СБВВВВВВВВВ  Кронштейн крепления газопроводов (2-х вспомогательных к основному)Ду 250, Ду 32, Ду 25 УКГ 14.00-24 СБВВВВВВВВВ  Кронштейн крепления газопроводов Ду 32, Ду 25 к кирпичной стене УКГ 2.00-04 СБВВВВВВВВВ  Подвеска для газопровода Ду50 УКГ 17.00 СБВВВВВВВВВ  Подвеска для газопровода Ду32 УКГ 17.00 СБВВВВВВВВВ  Подвеска для газопровода Ду25 УКГ 17.00 СБВВВВВВВВВ  Опора под газопровод 108 Н=1, 05м УКГ 11.00-04 СБВВВВВВВВВ  Кронштейн под газопровод Ду 108 УКГ 7.00-03 СБВВВВВВВВВ  Подвеска ПМ-57-200ВВВВВВВВВ  Подвеска ПМ-45-100ВВВВВВВВВ  Подвеска ПМ-32-50ВВВВВВВВВ  Опора неподвижная Т11.06 Ду273ВВВВВВВВВ  Опора 273-ШП-А2 ОСТ 36-146-88ВВВВВВВВВ  Опора 159-ШП-А2 ОСТ 36-146-88ВВВВВВВВВ  Опора 108-ШП-А2 ОСТ 36-146-88ВВВВВВВВВ  Опора 76-ШП-А2 ОСТ 36-146-88ВВВВВВВВВ  Опора 57-ШП-А2 ОСТ 36-146-88ВВВВВВВВВ  Опора неподвижная лобовая двухупорная Т6.03 Ду 159

350 руб.

Казань

Крепление газопровода Ду50 УКГ 15,00-05, с.5,905-18,05

п» Опоры трубопроводов под газопровод В В Опора под газопровод 108 Н=0, 95м УКГ 10.00-03 СБВ  Опора под газопровод 273 Н=0, 68м УКГ 12.00-01 СБВ  Опора под газопровод 57 Н=1, 77м УКГ 10.00 СБВ  Опора под газопровод 57 Н=0, 50м УКГ 10.00 СБВ  Кронштейн крепления газопроводов (2-х вспомогательных к основному)Ду 250, Ду 32, Ду 25 УКГ 14.00-24 СБВ  Кронштейн крепления газопроводов Ду 32, Ду 25 к кирпичной стене УКГ 2.00-04 СБВ  Подвеска для газопровода Ду50 УКГ 17.00 СБВ  Подвеска для газопровода Ду32 УКГ 17.00 СБВ  Подвеска для газопровода Ду25 УКГ 17.00 СБВ  Опора под газопровод 108 Н=1, 05м УКГ 11.00-04 СБВ  Кронштейн под газопровод Ду 108 УКГ 7.00-03 СБВ  Подвеска ПМ-57-200В  Подвеска ПМ-45-100В  Подвеска ПМ-32-50В  Опора неподвижная Т11.06 Ду273В  Опора 273-ШП-А2 ОСТ 36-146-88В  Опора 159-ШП-А2 ОСТ 36-146-88В  Опора 108-ШП-А2 ОСТ 36-146-88В  Опора 76-ШП-А2 ОСТ 36-146-88В  Опора 57-ШП-А2 ОСТ 36-146-88В  Опора неподвижная лобовая двухупорная Т6.03 Ду 159

300 руб.

Казань

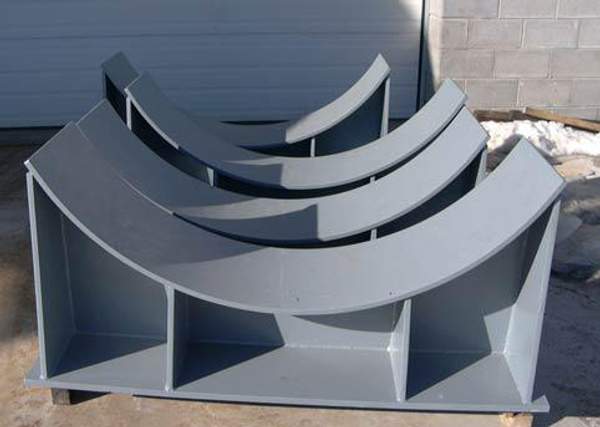

Крепление газопровода Ду20 УКГ 15,00-01, с.5,905-18,05

п»п» Опоры трубопроводов под газопровод ВВОпора под газопровод 108 Н=0, 95м УКГ 10.00-03 СБВВВВ  Опора под газопровод 273 Н=0, 68м УКГ 12.00-01 СБВВВВ  Опора под газопровод 57 Н=1, 77м УКГ 10.00 СБВВВВ  Опора под газопровод 57 Н=0, 50м УКГ 10.00 СБВВВВ  Кронштейн крепления газопроводов (2-х вспомогательных к основному)Ду 250, Ду 32, Ду 25 УКГ 14.00-24 СБВВВВ  Кронштейн крепления газопроводов Ду 32, Ду 25 к кирпичной стене УКГ 2.00-04 СБВВВВ  Подвеска для газопровода Ду50 УКГ 17.00 СБВВВВ  Подвеска для газопровода Ду32 УКГ 17.00 СБВВВВ  Подвеска для газопровода Ду25 УКГ 17.00 СБВВВВ  Опора под газопровод 108 Н=1, 05м УКГ 11.00-04 СБВВВВ  Кронштейн под газопровод Ду 108 УКГ 7.00-03 СБВВВВ  Подвеска ПМ-57-200ВВВВ  Подвеска ПМ-45-100ВВВВ  Подвеска ПМ-32-50ВВВВ  Опора неподвижная Т11.06 Ду273ВВВВ  Опора 273-ШП-А2 ОСТ 36-146-88ВВВВ  Опора 159-ШП-А2 ОСТ 36-146-88ВВВВ  Опора 108-ШП-А2 ОСТ 36-146-88ВВВВ  Опора 76-ШП-А2 ОСТ 36-146-88ВВВВ  Опора 57-ШП-А2 ОСТ 36-146-88ВВВВ  Опора неподвижная лобовая двухупорная Т6.03 Ду 159

200 руб.

Казань

Крепление вертикального газопровода ДУ 25 УКГ 9.00.00 с. 5.905.18-05 в 1

п» Опоры трубопроводов под газопровод В В Опора под газопровод 108 Н=0, 95м УКГ 10.00-03 СБВ  Опора под газопровод 273 Н=0, 68м УКГ 12.00-01 СБВ  Опора под газопровод 57 Н=1, 77м УКГ 10.00 СБВ  Опора под газопровод 57 Н=0, 50м УКГ 10.00 СБВ  Кронштейн крепления газопроводов (2-х вспомогательных к основному)Ду 250, Ду 32, Ду 25 УКГ 14.00-24 СБВ  Кронштейн крепления газопроводов Ду 32, Ду 25 к кирпичной стене УКГ 2.00-04 СБВ  Подвеска для газопровода Ду50 УКГ 17.00 СБВ  Подвеска для газопровода Ду32 УКГ 17.00 СБВ  Подвеска для газопровода Ду25 УКГ 17.00 СБВ  Опора под газопровод 108 Н=1, 05м УКГ 11.00-04 СБВ  Кронштейн под газопровод Ду 108 УКГ 7.00-03 СБВ  Подвеска ПМ-57-200В  Подвеска ПМ-45-100В  Подвеска ПМ-32-50В  Опора неподвижная Т11.06 Ду273В  Опора 273-ШП-А2 ОСТ 36-146-88В  Опора 159-ШП-А2 ОСТ 36-146-88В  Опора 108-ШП-А2 ОСТ 36-146-88В  Опора 76-ШП-А2 ОСТ 36-146-88В  Опора 57-ШП-А2 ОСТ 36-146-88В  Опора неподвижная лобовая двухупорная Т6.03 Ду 159

250 руб.

Казань

Заглушки с рукояткой ЗР (II)400 – 40 – 09Г2С Т-ММ-25-01-06-2001 в комплекте с ответными фланцами и крепежными изделиями (шпильки)

ВВ п» Заглушки с рукояткой ЗАГЛУШКИ С РУКОЯТКОЙ Т-ММ-25-01-06 (Т-ММ-25-2000-06) В  Заглушка с рукояткой предназначена для временного или постоянного перекрытия участков трубопроводов, как правило, при проведении ремонтных работ. ВИСПОЛНЕНИЕ ЗАГЛУШЕК С РУКОЯТКОЙ ВВсего заглушки с рукояткой по Т-ММ-25-01-06 имеют три исполнения: I – Заглушки с рукояткой плоские. Применяться для фланцев с уплотнительной поверхностью 1 по ГОСТ 12815-80. Условное давление 10, 16 и 25 кгс/см2 (1,0; 1,6; 2,5; МПа). В В  II – Заглушки с рукояткой выступ - впадина. Применяться для фланцев с уплотнительной поверхностью 2/3 по ГОСТ 12815-80. Условное давление 6, 10, 16, 25, 40, 63 и 100 кгс/см2 (0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0 МПа). В  III – Заглушки с рукояткой шип-паз. Применяться для фланцев с уплотнительной поверхностью 4/5 по ГОСТ 12815-80. Условное давление 6, 10, 16, 25, 40, 63 и 100 кгс/см2 (0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0 МПа). ПРИМЕНЯЕМЫЕ МАРКИ МАТЕРИАЛОВ ВКак правило, применяются углеродистые, легированные и нержавеющие стали, такие как Сталь 20, Сталь 20К, Сталь 09Г2С, Сталь 15Х5М, Сталь 12Х18Н10Т, Сталь 08Х18Н10Т, Сталь 10Х17Н3М2Т, применяемые от условий эксплуатации и характеристики транспортируемой среды и совпадают с материалом фланцев. ВПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ ВЗаглушка с рукояткой ЗР(II)200-16-09Г2С Т-ММ-25-01-06-02 ЗР – Заглушка с рукояткой; (II) – второе исполнение; 200 – условный проход (Ду, мм); 16 – условное давление (Ру, кгс/см2); 09Г2С – марка стали.

40 000 руб.

Казань

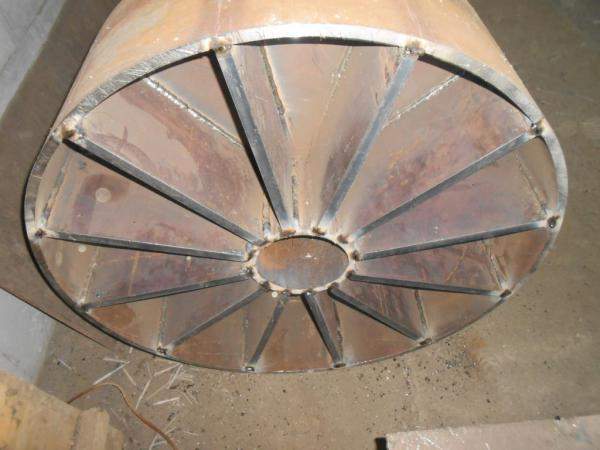

Заглушка плоская приварная ТС.595.000-30 Ду 250 ст. 20

ЗАГЛУШКИ ПЛОСКИЕ ПРИВАРНЫЕ С РЕБРАМИ ОСТ 34 10.759-97 Настоящий стандарт распространяется на плоские приварные заглушки с ребрами из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций. Стандарт соответствует требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденным Госгортехнадзором РФ . Плоские приварные заглушки с ребрами предназначены для применения на трубопроводах, на которые распространяются РД 03-94.

3 000 руб.

Казань

Крепление газопровода Ду20 в футляре через стену Серия 5.905-25.05.1 УГ 8.00

п» Опоры трубопроводов под газопровод В В Опора под газопровод 108 Н=0, 95м УКГ 10.00-03 СБВ  Опора под газопровод 273 Н=0, 68м УКГ 12.00-01 СБВ  Опора под газопровод 57 Н=1, 77м УКГ 10.00 СБВ  Опора под газопровод 57 Н=0, 50м УКГ 10.00 СБВ  Кронштейн крепления газопроводов (2-х вспомогательных к основному)Ду 250, Ду 32, Ду 25 УКГ 14.00-24 СБВ  Кронштейн крепления газопроводов Ду 32, Ду 25 к кирпичной стене УКГ 2.00-04 СБВ  Подвеска для газопровода Ду50 УКГ 17.00 СБВ  Подвеска для газопровода Ду32 УКГ 17.00 СБВ  Подвеска для газопровода Ду25 УКГ 17.00 СБВ  Опора под газопровод 108 Н=1, 05м УКГ 11.00-04 СБВ  Кронштейн под газопровод Ду 108 УКГ 7.00-03 СБВ  Подвеска ПМ-57-200В  Подвеска ПМ-45-100В  Подвеска ПМ-32-50В  Опора неподвижная Т11.06 Ду273В  Опора 273-ШП-А2 ОСТ 36-146-88В  Опора 159-ШП-А2 ОСТ 36-146-88В  Опора 108-ШП-А2 ОСТ 36-146-88В  Опора 76-ШП-А2 ОСТ 36-146-88В  Опора 57-ШП-А2 ОСТ 36-146-88В  Опора неподвижная лобовая двухупорная Т6.03 Ду 159

500 руб.

Казань

Заглушка плоская приварная ТС.595.000-26 Ду 200 ст. 20

п» ЗАГЛУШКИ ПЛОСКИЕ ПРИВАРНЫЕ С РЕБРАМИ ОСТ 34 10.759-97 Настоящий стандарт распространяется на плоские приварные заглушки с ребрами из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций. Стандарт соответствует требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденным Госгортехнадзором РФ . Плоские приварные заглушки с ребрами предназначены для применения на трубопроводах, на которые распространяются РД 03-94.

1 900 руб.

Казань

Опора 57-КП-А11 ст 3пс5 ОСТ 36-146-88

п» Опоры корпусные приварные КП В  Опоры КП могут применяться в качестве подвижных и неподвижных от Ду57 до Ду159 включительно, а до Ду630 только в качестве подвижных опор. Конструкция: Корпус опоры изготавливается из штампованной (сварной) скобы с приваренным ребром жесткости. Вариант исполнения Б с подушками Б12(Б22) который также может быть сварным БС12(БС22). Условное обозначение: типа КП исполнения А11 из стали марки ВСт3пс для трубопровода Ду273: опора 273-КП-А11-ВСт3пс-ОСТ 36-146-88.

250 руб.

Казань

Фланцы воротниковые стальные

ООО "СИГНАЛ" осуществляет поставки комплектующих к различным системам трубопроводов нефти, газа, воды, воздуха, различных жидкостей, работающих в большом диапазоне давлений и температур в условиях средней и повышенной агрессивности. Фланцы: стальные плоские приварные, стальные приварные встык (воротниковые), стальные свободные на приварном кольце, фланцы для сосудов и аппаратов стальные приварные встык, фланцы ASME, ANSI; Согласно ГОСТ 12815-80, различаются 9 различных исполнений воротниковых фланцев: 1) фланцы воротниковые с соединительным выступом; 2) фланцы воротниковые с выступом; 3) фланцы воротниковые с впадиной; 4) фланцы воротниковые с шипом; 5) фланцы воротниковые с пазом; 6) фланцы воротниковые с углублением под линзовое уплотнение; 7) фланцы воротниковые под уплотнительную прокладку овального сечения; 8) фланцы воротниковые с шипом под фторопластовую прокладку; 9) фланцы воротниковые с пазом под фторопластовую прокладку. Скомплектуем воротниковые фланцы условных диаметров 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600,700, 800, 900, 1000, 1200мм и выше и условных давлений: 6, 10, 16, 25, 40, 63, 100, 160 кгс/см?. А также изготовим фланцы стальные приварные встык других диаметров по Вашему чертежу. Также поставляются изолирующие фланцевые соединения (ИФС), изготовленные по ТУ.Вид: Воротниковый Материал: Сталь

1 000 руб.

Казань

Блок пружинный для опор трубопроводов ОСТ 24.125.111-01, ОСТ 34.10.745-93

ООО "Сигнал" изготовит блок пружинный для опор трубопроводов ОСТ 24.125.111-01, ОСТ 34.10.745-93 Блок пружинный для опор трубопроводов ООО "Сигнал" изготовит: Блок пружинный для опор трубопроводов ОСТ 24.125.111-01, ОСТ 34.10.745-93 Блоки пружинные ОСТ 34-10-745-93, ОСТ 34-10-743-93 Блоки подвесок стандартных трубопроводов ОСТ 108.275.52-80, ОСТ 24.125.100-01 Блоки катковые ОСТ 108.275.41-80, ОСТ 24.125.159-01 ООО "Сигнал" изготовит и доставит в любой регион России: Бобышки по ТУ 36-1097-85 Болты фундаментные Блоки пружинные Воздухосборник вертикальный и горизонтальный с плоским и элептическим днищем А1И Гидрозатвор по чертежу Грязевики горизонтальные Грязевики вертикальные Грязевики абонентские Грязеуловитель для всасывающих трубопроводов Заглушки поворотные фланцевые Закладная конструкция по ЗК Защитная гильза для термометра сопротивления Камера уровнемерная выносная КУВ Камера для сигнализатора уровня Кнехт по ГОСТ Коллектор запитки КЗ Колонка для управления задвижками Колонка управления затвором и шаровыми кранами Камера для разогрева бочек Кольцо монтажное Кран-укосина Крепления КР Лимитная шайба Монжус Нагреватель азота Ниппели проходные Опоры и подвески для трубопроводов Отборные устройства давления по ЗК ТМ СТМ Охладитель проб по чертежу Пластина для футеровки из стали Подогреватель по Т-ММ-19-2002-07.00 Подьемно-поворотное устройство Пробки бобышки штуцера Пружинные блоки Пробоотборник В9-452 Расширитель прямой и угловой по ЗК Сепаратор Трубопроводная арматура Удлинитель шарнирный для задвижек, вентилей типа УШЗ, УШЗС, УШВ, УШВС, УЗ по Т-ММ-01-00 Узел отбора проб Узел присоединения шлангов, рукавов Узел присоединения дренажного трубопровода к насосам Фильтр временный к насосам ФСВ Фильтр сетчатый фланцевый по Т-ММ ФС Фильтр жидкостной по ОРК Фильтры жидкостные сетчатые для трубопроводов типа СДЖ Фланцевые соединения для камерных измерительных диафрагм ФКВ, ФКП Фонарь смотровой трубопроводный Шайба дроссельная и лимитная Фланцы трубопроводные плоские и воротниковые Холодильник по Т-ММ Специальное оборудование для строительства трубопроводов: Троллейные подвески на полиуретановых катках (ТПП) • Троллейные подвески на металлических катках (ТПМ) • Центраторы звенные наружные (ЦЗН),(ЦЗН-Г),(ЦНЭ),(ЦНГ),(ЦЗА) • Траверса для лент-полотенец (металлическая часть(ПМ) с лентами • Подогреватели стыков труб (ПСТ) • Опорно-направляющие кольца(ОНК) • Подвески крюковые различной модификации (для кранов) • Блоки крановые и монтажные Цена и прайс-лист обновляется каждые 15 дней. Спрашивайте у менеджеров.Тип подвижной опоры: Пружинная

11 000 руб.

Казань

Опоры для крепления труб из углеродистой и низколегированной стали при строительстве технологических трубопроводов

ООО «Сигнал» изготовит опоры для крепления труб из углеродистой и низколегированной стали при строительстве технологических трубопроводов, транспортирующих вещества. Опоры могут применяться в качестве подвижных опор, неподвижных опор, опор катковых Опоры изготавливаются согласно следующих стандартов: ОСТ 36-146-88 ГОСТ 14911-82 ОСТ 108.275.24-80 по ОСТ 108.275.38-80 С ОСТ 24.125.150-01 по ОСТ 24.125.166-01 Серия 4.903-10 (Выпуск 1-6) Серия 4.900-7 (Выпуск 1-4) ОСТ 34-42-610-84 ОСТ 34-42-615-84 ОСТ 34-42-616-84 ОСТ 34-42-617-84 ОСТ 34-42-618-84 ОСТ 34-42-619-84 ОСТ 34-42-620-84 ОСТ 34-42-621-84 ОСТ 34-42-622-84 ОСТ 34-42-623-84 ОСТ 108.275.51-80 - ОСТ 108.275.67-80 ОСТ 108.343.02-80 - ОСТ 108.343.03-80 ОСТ 108.367.37-80 — ОСТ 108.382.01-80 ОСТ 108.382.02-80 — ОСТ 108.386.03-80 ОСТ 108.632.01-80 — ОСТ 108.632.09-80 ОСТ 108.643.01-80 — ОСТ 108.764.01-80 ОСТ 36-146-88. Опоры стальных технологических трубопроводов ГОСТ 14911-82. Опоры трубопроводов подвижные СЕРИЯ 4.903-10. Подвижные опоры для трубопроводов тепловых сетей подземной и надземной прокладок ОСТ 36-94-83. Стальные подвижные опоры стальных технологических трубопроводов ГОСТ 16127-78. Детали стальных трубопроводов. Подвески Серия 5.900-7. Опорные конструкции стальных трубопроводовМатериал опоры: Сталь

11 000 руб.

Казань

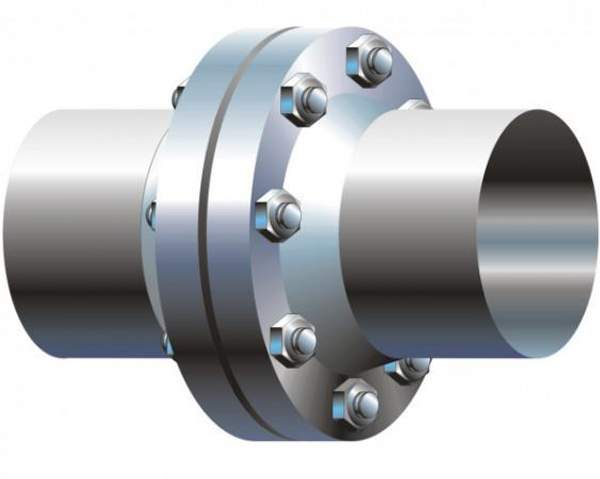

Фланцевые соединения для камерных измерительных диафрагм ФКВ, ФКП

ООО «Сигнал» изготовит: Фланцевые соединения для камерных измерительных диафрагм ФКВ, ФКП 2,5— (108, 219, 273, 325, 377) 6,5; 8; 9,5; 10-до 8/1 материал любой ТММ-13-2000 Фланцевые соединения для камерных измерительных диафрагм ФКВ 4— (108, 159 6; —NO3/1 ТММ-13-2000 Фланцевые соединения для камерных измерительных диафрагм ФКВ 4— (108, 159, 273) 6;7-до8/1 ТММ-13-2000 Фланцевые соединения для камерных измерительных диафрагм ФКВ 6,3— (89: , 159Ю, 219, 6;8-до8/1 ТММ-13-2000 Фланцевые соединения для камерных измерительных диафрагм ФКВ 6,3-219‘10-NO2/2 ТММ-13-2000 Фланцевые соединения для камерных измерительных диафрагм ФКВ 6,3-219'10-до 8/1 ТММ-13-2000 Камера диафрагмы ДКС 10-100-А/Б ДКС 10-50 А/Б и другие Фланцевые соединения должны изготавливаются из материалов, указанных в чертежах и настоящих технических требованиях. Соединения материальных исполнений 01, 02, 03 требований по испытанию на межкристаллитную коррозию, трубы и фланцы для изготовления должны быть испытаны по МКК по методу, указанному в заказе. Комплектность поставки: Фланцевые соединения для измерительных диафрагм должны поставляться в собранном виде. В комплект поставки фланцевого соединения входят: а) фланцы с патрубками; б) кольцо монтажное; в) прокладки паронитовые; е) крепежные изделия (болты или шпильки, гайки, шайбы); г) болты отжимные.Производитель: Сигнал

1 000 руб.

Казань

Фонарь смотровой трубопроводный

фонари смотровые трубопроводные по АТК 26-01-1-89 Диаметр от 20 до 200 Давление: 0,6; 1,6 Мпа Исполнение: 1, 2, 3 Фонарь смотровой трубопроводный угловой Фонарь смотровой трубопроводный прямоточныйПроизводитель: Сигнал

10 000 руб.

Казань

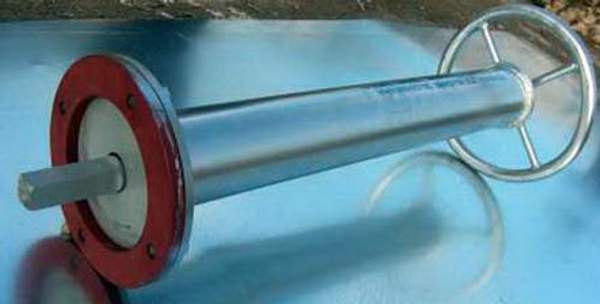

Колонка управления затвором и шаровыми кранами по серии 3.901-13

Колонка управления задвижкой (дисковым поворотным затвором или шаровым краном) - это устройство, применяемое в качестве дистанционного управления запорной арматурой (задвижкой, дисковым поворотным затвором или шаровым краном) в том случае, когда сама запорная арматура находится на некоторой глубине заложения (под землей, в колодце и т.д., обычно до 7 метров), а управление необходимо осуществлять с поверхности.Производитель: Сигнал

10 000 руб.

Казань

Заглушки очковые поворотные (обтюраторы) по Т-ММ-25-01-06 и АТК 26-16-5-93, ASME B16.48

Заглушка поворотная – это деталь трубопровода, предназначенная для периодического перекрывания потока транспортируемой среды. В обиходе поворотные заглушки получили такие названия, как: обтюратор, реверсивная заглушка, очковая заглушка, очки Шмидта. Технические характеристики: 1. Заглушки устанавливаются между фланцами. Герметичность соединения обеспечивается за счет соответствия исполнений уплотнительных поверхностей фланцев и заглушки (шип-паз, выступ-впадина и др.). 2. Осью, вокруг которой поворачивается заглушка, является либо шпилька (болт), используемая для стяжки фланцевого соединения, либо отжимные болты, устанавливаемые в резьбовые отверстия во фланцах и служащие для разжима фланцев. 3. Использование поворотных заглушек удобно в тех случаях, когда нет необходимости в частом перекрытии трубопровода, поскольку переустановка частей занимает некоторое время, более продолжительное, чем в случае с задвижкой или шаровым краном. 4. Работа заглушки возможна только в двух положениях – открытом или закрытом, приоткрыть поток при необходимости не получится. ТАКТИКО-ТЕХНИЧЕСКОЕ НАЗНАЧЕНИЕ ЗАГЛУШЕК ПОВОРОТНЫХ1. В условиях низкой частоты смены режима работы трубопровода поворотные заглушки - это наиболее удобный и экономичный вариант, обеспечивающий надёжное перекрытие потока (к примеру, на резервных трубопроводах). 2. Поворотные заглушки служат для оперативного глушения труб на время ремонта, гидроиспытаний, продувки или консервации отдельных веток трубопровода и оперативного ввода трубопровода в эксплуатацию.Производитель: Сигнал

1 000 руб.

Казань

Заглушки фланцевые ГОСТ 12836-67 и АТК 24.200.02-90

Заглушки фланцевые стальные применяются в системах химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности при следующих параметрах рабочей среды: условное давление от 0,6 до 16 МПа (от 6 до 160 кгс/см2); температура от -70°С до 600°С. Заглушки фланцевые согласно АТК 24.200.02-90 имеют пять исполнений уплотнительных поверхностей. При заказе заглушек следует учитывать, что исполнения уплотнительных поверхностей заглушек не совпадают с исполнением уплотнительных поверхностей фланцев.Производитель: Сигнал Тип присоединения: Фланцевое

100 руб.

Казань

Изолирующее Фланцевое Соединение ИФС

ИФС представляет собой прочноплотное соединение двух участков трубопровода, которое посредством электроизолирующей прокладки и втулок препятствует прохождению электрического тока вдоль трубопровода. ИФС – конструкция в сборе, изготавливается в заводских условиях, при сборке обеспечивается герметичность соединения и изолированность от токов различного напряжения. Служит для катодной защиты трубопровода, как подземного, так и воздушного, что продляет срок его службы. Ставится при выходе подземного трубопровода и при переходе его в воздушный, в местах, где возможен электрический контакт газопровода сзаземленными конструкциями и комуникациями , а также на вводах (и выводах) газопроводов ГРС, ГРП, ГРУ . В основном закладывается его установка при проектировании трубопровода, проектными организациямию. ИФС состоит из двух фланцев , изолирующей прокладки между ними, изолирующих втулок, которые устанавливаются в крепежные отверстия, а также шпилек, гаек, шайб. Исполнение ИФС, СЗК из стали 09г2с Отличаются тем, что собираются из фланцев, изготовленных из стали 09г2с. При изготовлении используются прокладки и втулки из фторопласта. Также согласно ГОСТ 12816 используются метизы из стали 40х. ИФС поставляются заказчику в сборе, опрессованые и проверенные на электрическое сопротивление, о чем свидетельствует паспорт изделия, выдаваемый на каждую партию. Ввиду опасности утери электроизолирующих и герметичных свойств, изделия разбирать не рекомендуется. Материал исполнения - ст. 20, ст. 09Г2СПроизводитель: Сигнал Вид: Изолирующий Тип присоединения: Фланцевое

1 000 руб.

Казань

Колонки управления задвижками по серии 3.901-13

Состояние Новое Производитель ООО Сигнал Назначение Колонка управления задвижкой (дисковым поворотным затвором или шаровым краном) - это устройство, применяемое в качестве дистанционного управления запорной арматурой (задвижкой, дисковым поворотным затвором или шаровым краном) в том случае, когда сама запорная арматура находится на некоторой глубине заложения (под землей, в колодце и т.д., обычно до 7 метров), а управление необходимо осуществлять с поверхности. Колонка управления в этом случае устанавливается на плите перекрытия. Цена: 9000 руб Описание Серия 3.901-13 разработана более тридцати лет назад Московским институтом "Союзводоканалпроект" высококлассными инженерами советской эпохи, когда особое внимание уделялось безотказности и простоте эксплуатации оборудования, с 2-х- 3-х кратным запасом надежности. Конструкция колонок разработана применительно к чугунным и стальным задвижкам с выдвижным шпинделем 30ч6бр; 30ч906бр; 30с41нж; 30с941нж и т.д. Колонки управления задвижками по серии 3.901-13 Срок службы серийных колонок более 25 лет. Проект состоит из шести выпусков: Выпуск 1. Колонка управления задвижками Ду 50- 150мм под эл/привод тип . Выпуск 2. Колонка управления задвижками Ду 200- 400 мм. под эл/привод типа . Выпуск 3. Колонка управления задвижками Ду 500- 1000 мм. под эл/привод типа . Выпуск 4. Колонка управления задвижками Ду 800- 1200 мм. под эл/привод типа . Выпуск 5. Колонка управления задвижками Ду 50- 250 мм. с ручным приводом. Выпуск 6. Колонка управления задвижками Ду 300- 400 мм. с ручным приводом. Колонка управления задвижкой (дисковым поворотным затвором или шаровым краном) - это устройство, применяемое в качестве дистанционного управления запорной арматурой (задвижкой, дисковым поворотным затвором или шаровым краном) в том случае, когда сама запорная арматура находится на некоторой глубине заложения (под землей, в колодце и т.д., обычно до 7 метров), а управление необходимо осуществлять с поверхности. Колонка управления в этом случае устанавливается на плите перекрытия. Колонка управления обычно устанавливается на одной оси с запорной арматурой. Составные части С электрическим приводом: подставка; штанга; переходник; приводной вал; кулачковый вал. С ручным приводом: штанга; колонка. Таблица размеров Типоразмер I II III IV V VI VII VIII IX Глубина заложения трубопровода Н, м 2 2,5 3.0 3,5 4.0 4,5 5 5,5 6.0 L, мм DN 100 1530 2130 2630 3130 3630 4130 4630 5130 5630 DN 200 1350 1250 2350 2650 3350 3850 4350 4850 5350 DN 250 1220 1720 2220 2720 3220 3720 4220 4120 5220 Масса колонки кг DN 100 42,4 45 47,6 50,2 52,8 53,4 58 60,6 63,2 DN 200 40,9 43,5 46,1 46,7 51,3 53,9 56.6 59,1 61,7 DN 250 40,2 42,8 45,4 48 50,6 53,2 55,8 58,4 61 Колонка управления задвижками в целом ничто иное, как своеобразное промежуточное звено между данным электроприводом, который установлен на ней, и помещенным выше поверхности земли, а также задвижкой, что устанавливается в линии водовода. Она регулирует движение потоков жидкости по водоводу. Сами колонки чаще всего изготовляются в стандартных формах, хотя допускается производство данного продукта по чертежам заказчика. Также заказчик может не предоставлять чертежи, если имеет образец нужной конструкции колонки. Самые популярные виды стали для изготовления устройств: ст. 20 , О9Г2С, 12х18н10т, 10х17н13м2т, ст. 45, 3СП и другие. Все виды изделий стандартизированы и выполняются в соответствии с государственными стандартами. Колонки управления задвижками по серии 3.901-13 В случае, когда возможность установить колонку управления и запорную арматуру на одной оси отсутствует, применяются шарнирные колонки управления. Шарниры в конструкции колонки (устанавливаются на штангу) позволяют устанавливать колонку управления и запорную арматуру с отклонением от вертикальной оси до 30 градусов. Колонка управления задвижкой конструктивно состоит из дублирующего органа управления (штурвал или посадочное место под электропривод в зависимости от типа колонки), корпуса, вала (передает крутящий момент с дублирующего органа управления на штагну), штанги и переходника (фланец для крепления штанги к штурвалу ручной задвижки или коронка крепления к посадочному месту под электропривод). В случае, когда управление запорной арматурой необходимо осуществлять на некоторой высоте от самой арматуры (приподнять орган управления без использования дополнительного крепления на плите перекрытия) - используются удлинители для задвижек. Удлинители для задвижек устанавливаются и крепятся непосредственно к самой задвижке. Для демонтажа задвижек с ручным приводом на дистанционное управление маховик с задвижек не снимается, а вращательное движение шпинделю задвижки передается через маховик и штангу, которая скобами присоединяется к маховику задвижки. При переоборудовании задвижек с электрическим приводом на дистанционное управление электропривод задвижки снимается и устанавливается на подставке. Большинство колонок, спроектированных производственными фирмами (изготавливаются по ТУ) являются практически полной копией типовой колонки управления по Серии 3.901-13. Пример условного обозначения при заказе: Колонка управления задвижкой Ду 200 с ручным приводом при глубине заложения трубопровода H=2,5 м Колонка Ду 200 с ручным приводом - VII Технические характеристики Выпуск 1. Колонка управления задвижками Ду 50- 150мм под эл/привод тип . Выпуск 2. Колонка управления задвижками Ду 200- 400 мм. под эл/привод типа . Выпуск 3. Колонка управления задвижками Ду 500- 1000 мм. под эл/привод типа . Выпуск 4. Колонка управления задвижками Ду 800- 1200 мм. под эл/привод типа . Выпуск 5. Колонка управления задвижками Ду 50- 250 мм. с ручным приводом. Выпуск 6. Колонка управления задвижками Ду 300- 400 мм. с ручным приводом.Производитель: Сигнал

10 000 руб.

Казань

Опоры трубопроводов подвижные и неподвижные

опоры трубопроводов для установки труб из низколегированной и углеродистой стали условным давлением Ру до 10МПа с наружным диаметром от 18 до 1620 мм различного назначения: для газопроводов и нефтепроводов для технологических трубопроводов промышленных предприятий для трубопроводных систем тепловых и атомных электростанций для трубопроводов инженерных сетей Мы предлагаем весь перечень опор трубопроводов по ОСТ и ГОСТ из сталей ст.3, ст.10, ст.20 и 09Г2С для северного исполнения, изготовляемых методом холодной штамповки: подвижные опоры трубопроводов (скользящие, шариковые, катковые, пружинные, лобовые, направляющие) неподвижные опоры (хомутовые, приварные, упорного типа) ОСТ 36-146-88 Подвижные и неподвижные стальные опоры ГОСТ 14911-82 (ОСТ 36-94-83) Подвижные стальные опоры СЕРИЯ 4.903-10. Подвижные опоры трубопроводов теплосетей ГОСТ 16127-78. Подвески стальных трубопроводов Остальные ГОСТ, ОСТ и типовые серии Опоры по индивидуальному заказу Наши преимущества Надежность и безопасность работы трубопровода напрямую зависят от прочности и правильности его закрепления. В процессе эксплуатации на трубы воздействуют крутящие моменты, а также вертикальные, осевые и поперечные нагрузки. Основное назначение нашей продукции — надежно воспринимать эти эксплуатационные нагрузки, обеспечивая бесперебойную работу трубопроводной системы на протяжении всего срока службы. Наша продукция строго соответствует требованиям ГОСТ и ОСТ, а также техническим требованиям заказчика. Опоры - одни из самых ответственных частей деталей трубопроводных систем. На них ложится основное усилие от трубопровода, которое затем передается грунту или несущим конструкциям. При выборе типа опоры важно учесть не только то, какие значения у расчетных усилий, но также представить ее функционирование в заданных условиях. Если увеличивается диаметр трубы, в опорах усиливаются силы трения. В некоторых случаях, когда специфика расположения труб по отношению к несущим конструкциям, не позволяет использовать катковые или скользящие опоры, обычно применяются подвески. В завимости от устройства и назначения все опорные конструкции относятся к неподвижным либо подвижным опорам. Опоры трубопроводов неподвижные Используются для трубопроводных систем подземной бесканальной прокладки и надземной прокладки. Данный тип опор, фиксирующий трубопровод в определенных местах, воспринимает и сглаживает усилия, которые возникают в трубах при температурных колебаниях, изменениях внутреннего давления, а также пульсации и вибрации. Неподвижные опоры для трубопроводов это металлические конструкции в виде стальной трубы, расположенной на стальном листе, который принимает на себя основную нагрузку, и стаканов стальной трубы, которые защищают от повреждений оцинкованную или полиэтиленовую оболочку, а также выполняют функцию теплоизолятора. Между опорами расположены компенсаторы, воспринимающие нагрузки от удлинения труб при изменении температурного режима. Это важно для северных регионов, где колебания температур могут вывести трубопровод из строя раньше эксплуатационного срока. Опоры трубопроводов подвижные Поддерживают трубопроводную систему и способствуют естественному распределению температурных деформаций, не препятствуя смещениям труб. Их главное назначение — восприятие вертикальных нагрузок, когда трубопровод нагружен. Опоры подвижные подразделяют на катковые, скользящие, направляющие, шариковые, пружинные и др. Cкользящие и хомутовые опоры применяются для обеспечения теплового перемещения трубопровода как в осевом так и поперечном направлении по несущим конструкциям. Для уменьшения силы трения между пятой опоры и опорной поверхностью используются катковый тип опор; при их применении возможно боковое скольжение приварных опор по специальному катку. Пружинный тип используется в трубопроводных системах с вибрационными нагрузками, так как они хорошо справляются с поглощением вибрации. Шариковые опоры применяется в местах поворота труб большого диаметра для обеспечения свободного перемещения по обеим горизонтальным осям. Подвесные опоры применяются для крепления горизонтальных трубопроводов. Подвески прикрепляются к консолям, кронштейнам, перекрытиям сооружений с помощью приварных пружин или тяг с болтами. Размеры тяг определяются в конкретных условиях. Применяемые стандарты Основная часть опор для промышленных трубопроводных систем, используемых в России, производится по действующим нормам машиностроения. Стандарты ГОСТ и ОСТ содержат все размеры для подвижных и неподвижных трубопроводных опор и данные о допустимых нагрузках, возникающих в том числе при силе трения их скользящего типа.Производитель: Сигнал Вид опоры: Неподвижная

88 руб.

Казань

Колонка управления задвижкой по серии 3.901-13

Колонки управления задвижками по серии 3.901-13 Срок службы серийных колонок более 25 лет. Проект состоит из шести выпусков: Выпуск 1. Колонка управления задвижками Ду 50- 150мм под эл/привод тип . Выпуск 2. Колонка управления задвижками Ду 200- 400 мм. под эл/привод типа . Выпуск 3. Колонка управления задвижками Ду 500- 1000 мм. под эл/привод типа . Выпуск 4. Колонка управления задвижками Ду 800- 1200 мм. под эл/привод типа . Выпуск 5. Колонка управления задвижками Ду 50- 250 мм. с ручным приводом. Выпуск 6. Колонка управления задвижками Ду 300- 400 мм. с ручным приводом. Колонка управления задвижкой (дисковым поворотным затвором или шаровым краном) - это устройство, применяемое в качестве дистанционного управления запорной арматурой (задвижкой, дисковым поворотным затвором или шаровым краном) в том случае, когда сама запорная арматура находится на некоторой глубине заложения (под землей, в колодце и т.д., обычно до 7 метров), а управление необходимо осуществлять с поверхности. Колонка управления в этом случае устанавливается на плите перекрытия. Колонка управления обычно устанавливается на одной оси с запорной арматурой. Составные части С электрическим приводом: подставка; штанга; переходник; приводной вал; кулачковый вал. С ручным приводом: штанга; колонка. Таблица размеров Типоразмер I II III IV V VI VII VIII IX Глубина заложения трубопровода Н, м 2 2,5 3.0 3,5 4.0 4,5 5 5,5 6.0 L, мм DN 100 1530 2130 2630 3130 3630 4130 4630 5130 5630 DN 200 1350 1250 2350 2650 3350 3850 4350 4850 5350 DN 250 1220 1720 2220 2720 3220 3720 4220 4120 5220 Масса колонки кг DN 100 42,4 45 47,6 50,2 52,8 53,4 58 60,6 63,2 DN 200 40,9 43,5 46,1 46,7 51,3 53,9 56.6 59,1 61,7 DN 250 40,2 42,8 45,4 48 50,6 53,2 55,8 58,4 61 Колонка управления задвижками в целом ничто иное, как своеобразное промежуточное звено между данным электроприводом, который установлен на ней, и помещенным выше поверхности земли, а также задвижкой, что устанавливается в линии водовода. Она регулирует движение потоков жидкости по водоводу. Сами колонки чаще всего изготовляются в стандартных формах, хотя допускается производство данного продукта по чертежам заказчика. Также заказчик может не предоставлять чертежи, если имеет образец нужной конструкции колонки. Самые популярные виды стали для изготовления устройств: ст. 20 , О9Г2С, 12х18н10т, 10х17н13м2т, ст. 45, 3СП и другие. Все виды изделий стандартизированы и выполняются в соответствии с государственными стандартами. Колонки управления задвижками по серии 3.901-13 В случае, когда возможность установить колонку управления и запорную арматуру на одной оси отсутствует, применяются шарнирные колонки управления. Шарниры в конструкции колонки (устанавливаются на штангу) позволяют устанавливать колонку управления и запорную арматуру с отклонением от вертикальной оси до 30 градусов. Колонка управления задвижкой конструктивно состоит из дублирующего органа управления (штурвал или посадочное место под электропривод в зависимости от типа колонки), корпуса, вала (передает крутящий момент с дублирующего органа управления на штагну), штанги и переходника (фланец для крепления штанги к штурвалу ручной задвижки или коронка крепления к посадочному месту под электропривод). В случае, когда управление запорной арматурой необходимо осуществлять на некоторой высоте от самой арматуры (приподнять орган управления без использования дополнительного крепления на плите перекрытия) - используются удлинители для задвижек. Удлинители для задвижек устанавливаются и крепятся непосредственно к самой задвижке. Для демонтажа задвижек с ручным приводом на дистанционное управление маховик с задвижек не снимается, а вращательное движение шпинделю задвижки передается через маховик и штангу, которая скобами присоединяется к маховику задвижки. При переоборудовании задвижек с электрическим приводом на дистанционное управление электропривод задвижки снимается и устанавливается на подставке. Большинство колонок, спроектированных производственными фирмами (изготавливаются по ТУ) являются практически полной копией типовой колонки управления по Серии 3.901-13. Пример условного обозначения при заказе: Колонка управления задвижкой Ду 200 с ручным приводом при глубине заложения трубопровода H=2,5 м Колонка Ду 200 с ручным приводом - VII Колонки были разработаны для управления находящимися под землей задвижками, шаровыми кранами или затворами. Нефтегазовая промышленность и водоканалы – основные сферы применения колонок. Изготовитель имеет право под свою ответственность заменять материалы, указанные в рабочих чертежах, материалами других марок, равноценными по механическим свойствам. ООО «Сигнал» изготовит также опоры трубопроводов по всем существующим стандартам: ГОСТ, ОСТ и типовым сериям. Возможно изготовление по чертежам и эскизам заказчика. Наше предприятие изготовит и поставит колонки управления задвижками в любые регионы России, страны СНГ и ближнего зарубежья. Если вас интересует цена, прайс-лист или срок изготовления и доставка, свяжитесь с нашими менеджерамиПроизводитель: Сигнал

10 000 руб.

Казань

Заглушки поворотные (обтюраторы)

Заглушки поворотные (обтюраторы) ООО "Сигнал" поставляет заглушки поворотные по Т-ММ-25-01-06 и АТК 26-16-5-93, ASME B16.48. Заглушка поворотная – это деталь трубопровода, предназначенная для периодического перекрывания потока транспортируемой среды. В обиходе поворотные заглушки получили такие названия, как: обтюратор, реверсивная заглушка, очковая заглушка, очки Шмидта. ПРИМЕНЕНИЕ ЗАГЛУШЕК ПОВОРОТНЫХ 1. Заглушки устанавливаются между фланцами. Герметичность соединения обеспечивается за счет соответствия исполнений уплотнительных поверхностей фланцев и заглушки (шип-паз, выступ-впадина и др.). 2. Осью, вокруг которой поворачивается заглушка, является либо шпилька (болт), используемая для стяжки фланцевого соединения, либо отжимные болты, устанавливаемые в резьбовые отверстия во фланцах и служащие для разжима фланцев. 3. Использование поворотных заглушек удобно в тех случаях, когда нет необходимости в частом перекрытии трубопровода, поскольку переустановка частей занимает некоторое время, более продолжительное, чем в случае с задвижкой или шаровым краном. 4. Работа заглушки возможна только в двух положениях – открытом или закрытом, приоткрыть поток при необходимости не получится. ТАКТИКО-ТЕХНИЧЕСКОЕ НАЗНАЧЕНИЕ ЗАГЛУШЕК ПОВОРОТНЫХ 1. В условиях низкой частоты смены режима работы трубопровода поворотные заглушки - это наиболее удобный и экономичный вариант, обеспечивающий надёжное перекрытие потока (к примеру, на резервных трубопроводах). 2. Поворотные заглушки служат для оперативного глушения труб на время ремонта, гидроиспытаний, продувки или консервации отдельных веток трубопровода и оперативного ввода трубопровода в эксплуатацию. ВИДЫ ЗАГЛУШЕК ПОВОРОТНЫХ Среди российских стандартов выделяют два основных НТД на заглушки поворотные: 1. Заглушки поворотные до 10 МПа Т-ММ-25-01-06: Заглушки поворотные до 10 МПа Т-ММ-25-01-06 2. Заглушки поворотные до 16 МПА АТК 26-16-5-93: Заглушки поворотные до 16 МПА АТК 26-16-5-93 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗАГЛУШЕК ПОВОРОТНЫХ Ду: от 10 до 1200 мм; Ру: от 1,0 до 16,0 МПа; t°C: -70 ?С до +650?С. КОМПЛЕКТАЦИЯ ЗАГЛУШЕК ПОВОРОТНЫХ На заводе изготавливаются заглушки поворотные и заглушки с ручкой с исполнением уплотнительной поверхности под металлическую прокладку овального сечения (исполнение 7 по ГОСТ 12815-80). По Вашей заявке изготовим и поставим все комплектующие фланцевого соединения с поворотной заглушкой или заглушкой с рукояткой: • Фланцы приварные встык по ГОСТ 12821-80 с дополнительными резьбовыми отверстиями под отжимные болты; • Заглушка поворотная либо заглушка и кольцо с рукоятками; • Отжимные болты для заглушек поворотных; • Комплект фланцевого крепежа (шпильки, гайки, шайбы); • Прокладки (паронитовые, фторопластовые, СНП, металлические овального и восьмиугольного сечения). Заглушки поворотные до 10 МПа Т-ММ-25-01-06 ООО "Сигнал" поставляет заглушки поворотные фланцевые (обтюраторы) а также заглушки с рукояткой. Обтюраторы (поворотные заглушки) применяются вместо задвижек, а также для опрессовки трубопроводов, если это возможно технологически. Преимущества поворотных заглушек (обтюраторов): • Более простое изготовление в сравнении с производством задвижек; • 100% гарантии перекрытия трубопровода; • Обтюраторы в несколько раз дешевле и легче задвижек, имеющих тот же Ду и Ру. Заглушки поворотные (обтюраторы) Заглушки поворотные (обтюраторы) Также изготовим заглушки поворотные: Заглушки поворотные по АТК 26-18-5-93 Заглушки поворотные по Т-ММ-25-01-06 (Т-ММ-25-2000-06) Заглушка с рукояткой по Т-ММ-25-01-06 (Т-ММ-25-2000-06) Заглушки поворотные по ASME B16.48 (Figure-8 Blank) Заглушки с рукояткой по ASME B16.48 (Paddle Blank) Нестандартные заглушки поворотные по чертежам заказчика Материал исполнения - ст. 20, 09Г2С, 15ХМ, 15Х5М, 10Г2, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т.Производитель: Сигнал

1 000 руб.

Казань

Опоры трубопроводов подвижные и неподвижные

Опоры трубопроводов подвижные и неподвижные Различные по конструкции опоры трубопроводов предназначены для защиты труб от весовых нагрузок, компенсации температурных расширений, вибраций и ряда других факторов. Различают подвижные и неподвижные опоры. Подвижные (их также называют скользящими) могут перемещаться в заданных направлениях, неподвижные используются для надежной фиксации технологического трубопровода в определенном положении. Опорные конструкции для труб могут классифицироваться по нескольким основаниям: по НТД (нормативно-технической документации): металлические опоры подземных и надземных трубопроводов. Соответствуют стандартам ГОСТ 14911-82 и 16127-78, ОСТ 36-146-88 и 36-94-83, а также сериям 4.903-10 и 5.900-7; по типу: опоры подвижные бескорпусные (ОПБ), подвижные приварные (ОПП), подвижные хомутовые (ОПХ), корпусные хомутовые (КХ), корпусные приварные (КП) и т.д.; по диаметру: опорные конструкции выпускаются для стальных трубопроводов (труб) с внешним диаметром от 18 до 1620 мм; по транспортируемой среде и ее параметрам: температура рабочей среды и окружающего воздуха, давление. Применимость той или иной опоры определяет проектировщик. Подвижные опоры трубопроводов и тепловых сетей Подвижные, или скользящие опоры трубопроводов не создают препятствий подвижкам, возникающим при температурных деформациях, и главным образом предназначены для восприятия вертикальных нагрузок. Данный тип опор (катковые, на кронштейнах, скользящие, жесткие подвески для стальных трубопроводов с надземной прокладкой) обеспечивает продольные перемещения труб и предотвращает их истирание. Неподвижные опоры для трубопроводов Эксплуатируются в системах надземной и подземной бесканальной прокладки. Воспринимают и компенсируют усилия, появляющиеся в трубах при колебаниях температуры, вибрации, пульсации и изменении давления. Между опорами располагаются компенсаторы, принимающие нагрузки. Данный тип широко используюется в северных регионах, где колебания температурного режима могут серьезно сократить срок эксплуатации трубы. Неподвижные и скользящие опоры стальных технологических трубопроводов могут относиться к разным НТД и отличаться конструктивно. Так, трубчатые, регулируемые и хомутовые опоры ряда моделей могут применяться в качестве подвижных и неподвижных. СЕРИЯ 4.903-10 - неподвижные (в том числе лобовые 2-х и 4-х упорные (тип Т4;Т5;Т6;Т7); щитовые (тип Т8;Т9), боковые (тип Т10); хомутовые (тип Т11;Т12); бугельные (тип Т44)) и подвижные опоры (скользящие (тип Т13;Т14;Т15)), документ охватывает весь диапазон диаметров труб тепловых сетей в пределах условных проходов Ду от 32 до 1400мм. ГОСТ 14911-82 (ОСТ 36-94-83) – подвижные опоры ОПП1;ОПП2;ОПП3 (в том числе хомутовые (ОПХ1;ОПХ2;ОПХ3) и безкорпусные (ОПБ1;ОПБ2)), документ охватывает весь диапазон диаметров труб тепловых сетей в пределах условных проходов 18 до 1620 мм. ОСТ 36-146-88 – опоры охватывают весь диапазон диаметров труб от 18 до 159 мм (тавровые приварные ТП); от 1020 до 1420 мм(уголковые приварные УП); от 57 до 1420 мм (корпусные приварные КП); от 57 до 630 мм (корпусные хомутовые КХ, трубчатые ТР, трубчатые отводов ТО ); от 57 до 820 мм (швеллерные приварные ШП); от 18 до 159 мм (тавровые хомутовые ТХ); от 25 до 530 мм (хомутовые безкорпусные ХБ). ГОСТ 16127-78 - настоящий стандарт распространяется на подвески стальных трубопроводов, различного назначения с условным диаметром Ду от 25 до 500 мм, транспортирующих рабочую среду с рабочим давлением до Ру10 МПа и температурой рабочей среды от 0С до плюс 450С. В зависимости от трассировки трубопроводов можно выделить подвески для горизонтальных (ПГ;ПТ;ПГ2ш;ПТ2ш;ПГ2у;ПТ2у) и вертикальных трубопроводов (ПГВ;ПТВ). Серия 5.903-13 (в. 7-95; в. 8-95) - опоры охватывают весь диапазон диаметров труб от 32 до 219 мм (ТС659.00.00 - неподвижные хомутовые); от 32 до 1420 мм (ТС660.00.00 — неподвижные двухупорные); от 133 до 1420 мм (ТС661.00.00 — неподвижные четырехупорные); от 108 до 1420 мм (ТС662.00.00 — неподвижные двухупорные усиленные); от 219 до 1420 мм (ТС663.00.00 — неподвижные двухупорные усиленные); от 426 до 1420 мм (ТС663.00.00 — неподвижные четырехупорные усиленные). Серия 5.900-7 (Выпуск 1, 2, 3, 4) - опоры крепления трубопроводов охватывают весь диапазон диаметров труб Ду 50-250 мм, транспортирующих воду и пар с температурой до 150°С, а также холодоноситель с температурой от минус 15°С до плюс 15°С и максимальным давлением 1,6 МПа (16 кгс/см2). Опоры и подвески газопроводов - опоры крепления газовых трубопроводов охватывают весь диапазон диаметров труб Опоры трубопроводов от ООО Сигнал ООО «Сигнал» комплектует опоры трубопроводов по всем существующим стандартам: ГОСТ, ОСТ и типовым сериям. Возможно изготовление по чертежам и эскизам заказчика.Производитель: Сигнал Вид опоры: Неподвижная

100 руб.

Казань

Подвески трубопроводов

Подвески трубопроводов Подвески трубопроводов характеризуется в зависимости от устройства узла крепления к трубопроводу и конструкцией цепи подвески. По своей конструкции подвески разделяются на: • Подвески хомутовые для горизонтальных трубопроводов; • Подвески хомутовые с траверсой; • Подвески хомутовые на опорной балке; • Подвески пружинные хомутовые на опорной балке; • Подвески приварные на опорной балке с проушинами; • Подвески пружинные приварные на опорной балке; • Блоки хомутовые для вертикальных трубопроводов. Подвеска трубопровода может быть комбинированной, т.е. состоять из одной и двух цепей, переходящие в две и четыре цепи. Конструкция применяемых деталей образует цепь подвески с помощью механической сборки без применения сварки. Подвески трубопроводов крепятся к опорным конструкциям с помощью тяг с болтами и приварных проушин. Длину тяги регулируют гайками или муфтами. Длину тяги устанавливают проектом, при этом согласно рекомендациям ее необходимо принимать от 150 до 2000мм с интервалом 50мм. Конструкция, область применения, возможные варианты присоединения тяг, основные размеры, допускаемые нагрузки на тяги подвесок определены стандартом ОСТ 24.125.101-01. Подвески для трубопроводов делятся на пружинные и жесткие в соответствии с Серией 5.903-13 выпуск 6-95. Жесткие подвески для горизонтальных трубопроводов могут быть с одной или двумя тягами в зависимости от нагрузки и условий установки. Для трубопроводов с осевыми и вертикальными перемещениями используются пружинные подвески. Подвески трубопроводов производятся согласно следующим стандартам: ОСТ 108.275.51-80 ОСТ 108.343.02-80 ОСТ 108.367.37-80 ОСТ 108.632.01-80 ОСТ 108.643.01-80 ОСТ 108.275.67-80 ОСТ 108.343.03-80 ОСТ 108.382.01-80 ОСТ 108.632.09-80 ОСТ 108.764.01-80 Подвески трубопроводов Подвески трубопроводов Подвески трубопроводов Если вас интересует цена, прайс-лист или срок изготовления и доставка, свяжитесь с нашими менеджерамиПроизводитель: Сигнал

100 руб.

Казань
