Повторитель интерфейсов RS-485 (Репитер)

<h4 color: sans source text-align: vertical-align:>Повторитель интерфейса RS-485 предназначен для усиления ослабленного сигнала интерфейса RS-485 и применяется в случаях, когда количество приборов в сети больше 32-х и/или длина линии связи между приборами превышает 1200 метров. Повторитель интерфейса: назначение и характеристики: Повторитель используется для интенсификации слабого сигнала интерфейса RS-485.<h4 color: sans source text-align: vertical-align:>Устройство обеспечивает:<h4 color: sans source text-align: vertical-align:>• Гальваническую изоляцию между разными сегментами сети;<h4 color: sans source text-align: vertical-align:>• Позволяет объединить сегменты с различными настройками по скорости;<h4 color: sans source text-align: vertical-align:>• Усиление сигнала при передаче на расстояние свыше 1,2 км;<h4 color: sans source text-align: vertical-align:>• Позволяет снизить длину сегментов для повышения помехозащищенности сети;<h4 color: sans source text-align: vertical-align:>• Позволяет подключить к линии связи более 32 приборов. <table align="center" border="0" border-collapse: border-radius: border-spacing: cellpadding="2" cellspacing="2" color: sans source vertical-align: width="80%" width:> Повторитель интерфейса RS-485 (Репитер) Функциональное назначение Повторитель интерфейса RS-485<-->RS-485 Параметры связи настраиваются микропереключателями Порт 1,2 RS-485 Тип подключения клеммник Максимальное количество подключаемых приборов 32 Скорость передачи данных От 300 до 256000 бит/с Количество бит данных 8,9 Контроль четности Нет/чет/нечет/td> Количество стоп бит 1/2 Требования к электропитанию Рабочее напряжение, В 24/12 Потребляемая мощность, Вт Не более 2 Условия эксплуатации Температура окружающего воздуха, °С -40 – +50 Относительная влажность воздуха, % 5 – 90 Размеры и вес Габариты, мм 110х34х58 мм Масса не более 200 гПроизводитель: Собственное производство

—

Томск

Адаптер (преобразователь) HART - Modbus TCP/RTU

Адаптер (преобразователь) HART - Modbus TCP/RTUУстройство находится в стадии разработкиАдаптер Hart – Modbus TCP/RTU предназначен для сбора данных с устройств, поддерживающих HART-протокол, и передаче этих данных по MODBUS-протоколу. Адаптер обеспечивает циклический опрос от 1-го до 15-ти HART-устройств. В случае подключения одного HART-устройства ему присваивается требуемый адрес, и выходной токовый сигнал может изменяться в диапазоне 4-20 мА. При подключении от 2-х до 15-ти HART-устройств каждому из этих устройств присваивается индивидуальный адрес. При этом все устройства работают в режиме моноканала, т.е. выходной ток каждого из устройств фиксирован и равен 4 мА. С каждого HART-устройства возможно считывание статуса устройства, первичной переменной, 2-х, 4-х или 8-ми назначенных динамических переменных и кодов единиц. Текущее значение этих параметров может быть считано через интерфейсы RS-485 и/или Ethernet по MODBUS-протоколу. адаптер, кроме сканирования HART-переменных и их распределения по MODBUS-регистрам. Адаптер (преобразователь) HART - Modbus TCP/RTU Функциональное назначение Преобразование протокола HART в Modbus TCP/RTU Параметры связи с приборами Порт 2 HART Тип подключения клемник, XT1 Протокол HART, Specification Rev. 7 Максимальное количество подключаемых приборов 15 Скорость передачи данных 1200 бит/с Количество бит данных 8 Контроль четности Чет Количество стоп бит 1 старт-бит, 1 стоп-бит Параметры связи со вторым уровнем (контроллеры, компьютеры и т.д.) Порт 1 Ethernet Тип подключения Разъем RJ45 Протокол Modbus TCP, http – сервер Скорость передачи данных 100 Мбит/с Управление устройством Интерфейс управления Web-интерфейс Параметры связи со вторым уровнем (контроллеры, компьютеры и т.д.) Порт 3 RS-485(полудуплекс) Тип подключения клемник, XT1 Протокол Modbus RTU (Slave) Максимальное количество адаптеров в магистрали 32 Скорость передачи данных От 300 до 115200 бит/с Количество бит данных 8 Контроль четности Нет/чет/нечет Количество стоп бит 1/2 Управление устройством Интерфейс управления Web-интерфейс Требования к электропитанию Рабочее напряжение, В 24 (±5%) Потребляемая мощность, Вт Не более 3 Условия эксплуатации Температура окружающего воздуха, °С -40 – +50 Относительная влажность воздуха, % 5 – 90 Размеры и вес Габариты, мм 95х35х58 мм Масса не более 300 гПроизводитель: Собственное производство

—

Томск

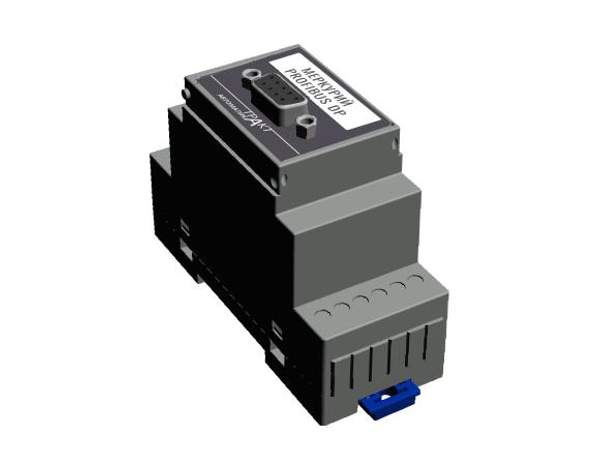

Profibus адаптер для электросчетчиков Меркурий

Адаптер для электросчетчика Меркурий предназначен для сбора информации по внутреннему протоколу электросчетчика Меркурий и передаче этой информации по промышленному протоколу Profibus DP. Устройство содержит два порта обмена данными. Первый порт предназначен для подключения от одного до десяти электросчетчиков Меркурий. Второй порт предназначен для работы с протоколом Profibus DP. Profibus адаптер для электросчетчиков Меркурий Функциональное назначение Протокол электросчетчиков Меркурий в Profibus DP Параметры связи с электросчетчиками (приборами) Порт 2 (определяется при заказе) RS-485 (полудуплекс) Тип подключения Клеммник, XТ1 Протокол Протокол электросчётчика Меркурий 230, 234, 236 Максимальное количество подключаемых приборов 10 Скорость передачи данных От 300 до 115200 бит/с Количество бит данных 8 Контроль четности Нет/чет/нечет Количество стоп бит 1 / 2 Параметры связи со вторым уровнем (контроллеры, компьютеры и т.д.) Порт 1 Profibus DP Тип подключения Разъем DB-9 Протокол PROFIBUS-DP, Slave Максимальное количество адаптеров в магистрали 32 Скорость передачи данных От 300 до 12 Мбит/с Количество бит данных 8 Контроль четности чет Количество стоп бит 1 старт-бит, 1 стоп-бит Управление устройством Интерфейс управления Программа настройки HWConfig Step7 Требования к электропитанию Рабочее напряжение, В 24 (±5%) Выходное напряжение (питание интерфейса электросчетчика) 5В, 150мА ±10% Потребляемая мощность, Вт Не более 3 Условия эксплуатации Температура окружающего воздуха, °С -40 – +50 Относительная влажность воздуха, % 5 – 90 Размеры и вес Габариты, мм 98х35х67 мм Масса не более 200 гПроизводитель: Собственное производство

—

Томск

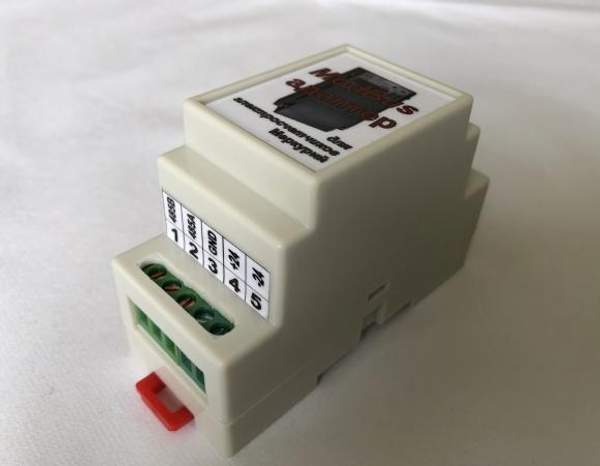

ModBus адаптер для электросчетчиков Меркурий

<h4 color: sans source text-align: vertical-align:>Адаптер для электросчетчиков Меркурий предназначен для сбора информации по внутреннему протоколу электросчетчика и передаче этой информации по промышленному протоколу Modbus (RS-485). Адаптер предназначен для работы от одного до четырех электросчетчиками одновременно. Применение адаптера в системах автоматизации с электросчетчиками обусловлено тем, что электросчетчик имеет свой внутренний протокол обмена данными (Modbus подобный), который невозможно либо очень сложно реализовать в промышленных контроллерах со встроенными стандартными протоколами. <table align="center" border="0" border-collapse: border-radius: border-spacing: cellpadding="2" cellspacing="2" color: sans source vertical-align: width="80%" width:> MAC301-R__- Меркурий ___(RS-485) Функциональное назначение Протокол электросчетчиков Меркурий в Modbus RTU/ASCII Параметры связи с электросчетчиками (приборами) Порт 2 (определяется при заказе) RS-485 / CAN / RS232 (полудуплекс) Тип подключения Клеммник, XP1 Протокол Протокол электросчётчика Меркурий 230, 234, 236 Максимальное количество подключаемых приборов 4 Скорость передачи данных От 300 до 115200 бит/с Количество бит данных 8 Контроль четности Нет/чет/нечет Количество стоп бит 1 / 2 Параметры связи со вторым уровнем (контроллеры, компьютеры и т.д.) Порт 1 RS-485 (полудуплекс) Тип подключения Клеммник, XP2 Протокол Modbus RTU/ASCII Максимальное количество Ethernet соединений 32 Скорость передачи данных От 300 до 115200 бит/с Количество бит данных 8 Контроль четности Нет/чет/нечет Количество стоп бит 1/2 Управление устройством Интерфейс управления Программа настройки TA-AdapterConfig, интерфейс Modbus Требования к электропитанию Рабочее напряжение, В 24/12/5 Выходное напряжение (питание интерфейса электросчетчика) 5В, 150мА ±10% Потребляемая мощность, Вт Не более 2 Условия эксплуатации Температура окружающего воздуха, °С -40 – +50 Относительная влажность воздуха, % 5 – 90 Размеры и вес Габариты, мм 110х34х58 мм Масса не более 200 гПроизводитель: Собственное производство

4 600 руб.

Томск

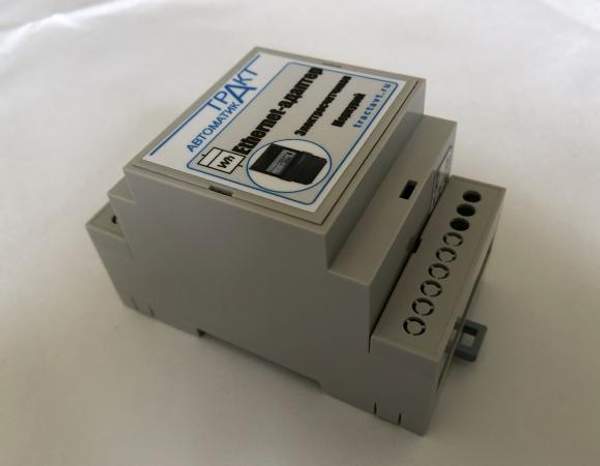

Ethernet аадптер Modbus TCP для электросчетчиков МЕРКУРИЙ/СЭТ

<h4 color: sans source text-align: vertical-align:>Применение адаптера в системах автоматизации с электросчетчиками Меркурий обусловлено тем, что электросчетчик Меркурий имеет свой внутренний протокол обмена данными (Modbus подобный), который невозможно либо очень сложно реализовать в промышленных контроллерах со встроенными стандартными протоколами. Устройство содержит два порта обмена данными. Первый порт предназначен для работы в сетях Ethernet с протоколом обмена данными Modbus TCP, а также настройки адаптера через web-интерфейс. Второй порт предназначен для подключения от одного до десяти электросчетчиков Меркурий. <table align="center" border="0" border-collapse: border-radius: border-spacing: cellpadding="2" cellspacing="2" color: sans source vertical-align: width="80%" width:> MAC401TCP-R Меркурий/СЭТ (Ethernet) Функциональное назначение Протокол электросчетчиков Меркурий/СЭТ в Modbus TCP Параметры связи с электросчетчиками (приборами) Порт 2 (определяется при заказе) RS-485 / CAN (полудуплекс) Тип подключения Клеммник, XP1 Протокол Протокол электросчётчика Меркурий 230, 234, 236, СЭТ-4ТМ, СЭБ 2А.07, СЭБ 2А.07Д, СЭБ 2А.08, ПСЧ 3ТА.07, ПСЧ 3АРТ.07, ПСЧ 3АРТ.07Д, ПСЧ 3АРТ.08 Максимальное количество подключаемых приборов 10 Скорость передачи данных От 600 до 115200 бит/с Количество бит данных 8 Контроль четности Нет/чет/нечет Количество стоп бит 1 / 2 Параметры связи со вторым уровнем (контроллеры, компьютеры и т.д.) Порт 1 Ethernet Тип подключения RJ45 Протокол Modbus TCP Максимальное количество Ethernet соединений 10 Скорость передачи данных 10/100 Мбит/с Управление устройством Интерфейс управления Web-интерфейс Требования к электропитанию Рабочее напряжение, В 24 Выходное напряжение (питание интерфейса электросчетчика) 5В, 500мА ±10% Потребляемая мощность, Вт Не более 2 Условия эксплуатации Температура окружающего воздуха, °С -40 – +50 Относительная влажность воздуха, % 5 – 90 Размеры и вес Габариты, мм 95х58х58 мм Масса не более 300 гПроизводитель: Собственное производство

5 400 руб.

Томск

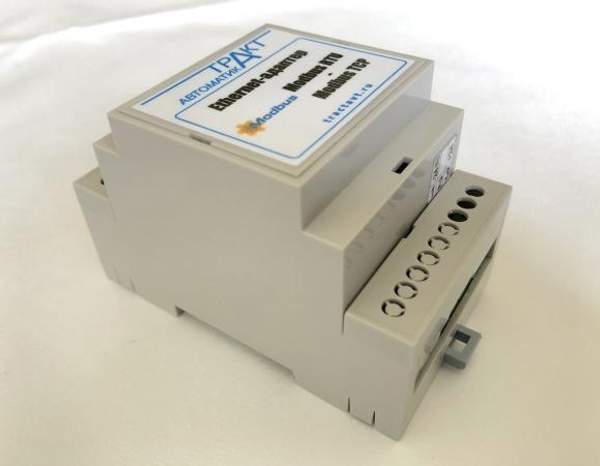

Ethernet адаптер Modbus RTU – Modbus TCP (шлюз)

Устройство предназначено для обмена данными между Modbus TCP клиентами, подключенным к адаптеру через сеть Ethernet, и оборудованием, оснащенным интерфейсом RS-485 и работающему по протоколу Modbus RTU. Устройство содержит два порта обмена данными. Первый порт предназначен для работы в сетях Ethernet с протоколом обмена данными Modbus TCP, а также настройки адаптера через web-интерфейс. Второй порт предназначен для работы с протоколом обмена данными Modbus RTU. <table align="center" border="0" border-collapse: border-radius: border-spacing: cellpadding="2" cellspacing="2" color: sans source vertical-align: width="80%" width:> Функциональное назначение Преобразование Modbus TCP в Modbus RTU (Шлюз Modbus TCP) Параметры связи с приборами Порт 2 (определяется при заказе) RS-485 / CAN (полудуплекс) Тип подключения Клеммник, XP1 Протокол Modbus RTU Максимальное количество подключаемых приборов 10 Скорость передачи данных От 600 до 115200 бит/с Количество бит данных 8 Контроль четности Нет/чет/нечет Количество стоп бит 1 / 2 Параметры связи со вторым уровнем (контроллеры, компьютеры и т.д.) Порт 1 Ethernet Тип подключения RJ45 Протокол Modbus TCP Максимальное количество Ethernet соединений 10 Скорость передачи данных 10/100 Мбит/с Управление устройством Интерфейс управления Web-интерфейс Требования к электропитанию Рабочее напряжение, В 24 Потребляемая мощность, Вт Не более 2 Условия эксплуатации Температура окружающего воздуха, °С -40 – +50 Относительная влажность воздуха, % 5 – 90 Размеры и вес Габариты, мм 95х58х58 мм Масса не более 300 гПроизводитель: Собственное производство

5 400 руб.

Томск

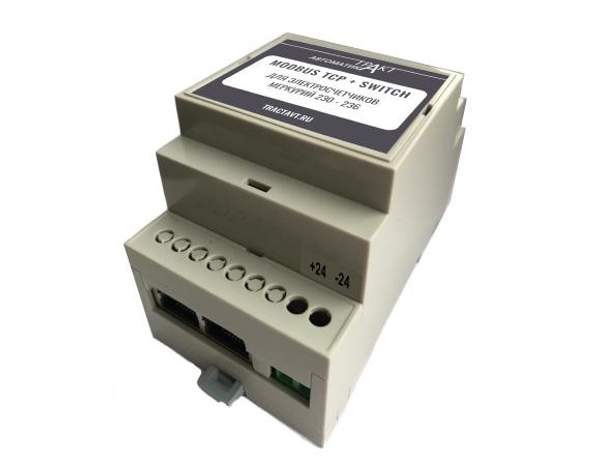

Modbus TCP+Switch МЕРКУРИЙ 230 – 236

Применение адаптера в системах автоматизации с электросчетчиками Меркурий обусловлено тем, что электросчетчик Меркурий имеет свой внутренний протокол обмена данными (Modbus подобный), который невозможно либо очень сложно реализовать в промышленных контроллерах со встроенными стандартными протоколами. Устройство содержит три порта обмена данными. Первый и второй порты предназначены для работы в сетях Ethernet с протоколом обмена данными Modbus TCP, а также настройки адаптера через web-интерфейс. Порты имеют общий IP адрес и реализуют функционал Ethernet Switch. Третий порт предназначен для подключения от одного до десяти электросчетчиков Меркурий.Ethernet switch на портах 1-2 позволяет интегрировать адаптер в существующую сеть без дополнительного сетевого оборудования. MAC501TCP-R Меркурий 230 – 236 (Ethernet+Switch) Функциональное назначение Протокол электросчетчиков Меркурий в Modbus TCP Параметры связи с электросчетчиками (приборами) Порт 2 (определяется при заказе) RS-485 / CAN (полудуплекс) Тип подключения Клеммник, XP1 Протокол Протокол электросчётчика Меркурий 230, 234, 236 Максимальное количество подключаемых приборов 10 Скорость передачи данных От 600 до 115200 бит/с Количество бит данных 8 Контроль четности Нет/чет/нечет Количество стоп бит 1 / 2 Параметры связи со вторым уровнем (контроллеры, компьютеры и т.д.) Порт 1/2 Ethernet (Switch) Тип подключения RJ45 Протокол Modbus TCP Максимальное количество Ethernet соединений 10 Скорость передачи данных 10/100 Мбит/с Управление устройством Интерфейс управления Web-интерфейс Требования к электропитанию Рабочее напряжение, В 24 Выходное напряжение (питание интерфейса электросчетчика) 5В, 400мА ±10% Потребляемая мощность, Вт Не более 2 Условия эксплуатации Температура окружающего воздуха, °С -40 – +50 Относительная влажность воздуха, % 5 – 90 Размеры и вес Габариты, мм 95х58х58 мм Масса не более 300 гПроизводитель: Собственное производство

6 400 руб.

Томск

Токовый разветвитель

• Устройство предназначено для сопряжения, обеспечения гальванической изоляции, контрольно-измерительного оборудования с устройствами с выходными унифицированными сигналами 0-20 (4-20) мА и разветвление данного сигнала на 2 (3,4) идентичных 0-20(4-20) мА. <h4 color: sans source text-align: vertical-align:>• Подключение первичных устройств реализовано как по 2-х проводной схеме, так и по 4-х проводной.<h4 color: sans source text-align: vertical-align:>• Выходной сигнал токового разветвителя является активным.<h4 color: sans source text-align: vertical-align:>• Для обеспечения питания внешних измерительных приборов/цепей предусмотрены источники питания: +24В, гальванически развязанный от входных цепей +15В. <table align="center" border="0" border-collapse: border-radius: border-spacing: cellpadding="2" cellspacing="2" color: sans source vertical-align: width="80%" width:> Токовый разветвитель Функциональное назначение Двухканальный токовый разветвитель Трех/четырехканальный разветвитель Параметры входного контура Тип подключения Клеммник, винотовое соединение Клеммник, винтовое соединение Входной сигнал Токовая петля (0-20, 4-20 мА) Токовая петля (0-20, 4-20 мА) Допустимый диапазон входного тока 0-25 мА 0-25 мА Индикация наличия питания Есть, светодиод(зеленый) Есть, светодиод (зеленый) Индикация наличия входного тока Есть, светодиод (зеленый) Есть, светодиод (зеленый) Параметры каналов вывода Тип подключения Клеммник, винтовое соединение Клеммник, винтовое соединение Выходной сигнал Токовая петля (0-20, 4-20 мА) Токовая петля (0-20, 4-20 мА) Количество выходов 2 3 или 4 Температурный дрейф 50 ppm/°С 50 ppm/°С Гальваническая развязка каналов Питание и сигналы Питание и сигналы Сопротивление изоляции (гальваническая развязка) 500В (пост.ток)/100 МОм 500В (пост.ток)/100 МОм Соответствие уровня изоляции (гальваническая развязка) 2кВ, перем. тока 2кВ, перем.тока Время отклика ≤1 мс. ≤1 мс. Погрешность преобразования 0,1% 0,1% Нагрузочная способность ≤500 Ом/канал ≤500 Ом/канал Изолированный источник питания (для каждого канала) 24В±10%, ≤25мА 24В±10%, ≤25мА Индикация превышения заданного уровня тока (наличие по требованию) Интерфейс управления Настроечная ручка Настроечная ручка Способ индикации Сухой контакт (3А, 240В перем. ток), светодиод (красный) Сухой контакт (3А, 240В перем. ток), светодиод (красный) Характеристики электропитания Рабочее напряжение, В Постоянное – 24В±10%, переменное – 85-264В Постоянное – 24В±10%, переменное – 85-264В Выходное напряжение (питание интерфейса подключаемых устройств) Постоянное – 15В±10% Постоянное – 15В±10% Потребляемая мощность, Вт Не более 3 Не более 6 Условия эксплуатации Температура окружающего воздуха, °С -40 – +85 -40 – +85 Относительная влажность воздуха, % 5 – 90 5 – 90 Размеры и вес Габариты, мм 111,5х99х22,5 мм 111,5х99х22,5 мм Масса не более 212 г 212 г www.tractavt.ruПроизводитель: Собственное производство

10 000 руб.
