Кузьменко Илья НТП "Горизонт"

Сервер ввода-вывода IO Gorizont Server

Программное обеспечение IO Gorizont Server – сервер ввода-вывода для построения распределенных систем мониторинга строительных конструкций на базе средств измерений НТП “Горизонт”. ПО IO Gorizont Server является универсальным решением для организации ввода-вывода данных от датчиков и простой интеграции датчиков в программно-технический комплекс системы мониторинга заказчика. В IO Gorizont Server реализован следующий функционал: Опрос датчиков НТП «Горизонт» Удаленная настройка датчиков Синхронизация датчиков в системе Построение графиков Запись данных Gorizont Server поддерживает следующие внешние интерфейсы: Запись данных в файлы в текстовые и бинарные файлы Запись данных в базу данных ModBus TCP сервер OPC UA -сервер Реализована поддержка следующих модулей Gorizont Spectrum Analysis: Модуль спектрального анализа основных форм колебаний строительных конструкций ПО ГОСТ 34081-2017 «Здания и сооружения. Определение параметров основного тона собственных колебаний» производства «НТП «Горизонт»

—

Москва

Комплекс программный Gorizont Geotechnical Solution

Серверное программное обеспечение предназначено для построения автоматизированных систем мониторинга зданий и сооружений, систем геотехнического мониторинга при проведении строительства, эксплуатации и реконструкции объектов капитального строительства, создания систем АСДК гидротехнических сооружений, мониторинге природных объектов, карьеров, горных выработок Gorizont Geotechnical Solution представляет собой программное решение, предназначенное для сбора, хранения, обработки и визуализации данных, получаемых с различных средств измерений, устанавливаемых на объектах или вводимых вручную. Области применения • Нефть и газ • Добыча полезных ископаемых • Гидротехника • Промышленное и гражданское строительство • Транспортная инфраструктура • Мониторинг многолетнемерзлых грунтов Объекты установки • Большепролетные производственные объекты • Высотные здания • Стадионы и спортивные сооружения • Мосты и тоннели • Гидротехнические сооружения • Особо опасные промышленные объекты, резервуары трубы • Антенно-мачтовые сооружения, опоры освещения Gorizont Geotechnical Solution — решение для создания системы мониторинга в масштабах города! Сервер реализован под ОС Linux. Программное решение обладает высокой производительностью и надежностью. ПО позволяет организовать аппаратное резервирование для предотвращения сбоев в работе и потери данных. Программное обеспечение ориентировано на работу с потоком данных от большого количества датчиков разного типа, расположенных на территориально разнесенных объектах. В программном обеспечении Gorizont Geotechnical Solution реализован следующий функционал: сбор, обработка и хранение данных датчиков производства НТП «Горизонт» и других производителей сбор, обработка и хранение данных с автоматизированных средств геодезического контроля ручной ввод данных с неавтоматизированных средств измерений управление дефектами объекта мониторинга 3D-визуализация объекта мониторинга и установленных на них датчиков -хранение отчетов и других материалов о техническом состоянии работа с облаками точек, полученных с сканеров, георадаров 3D-визуализация объекта мониторинга и установленных на них датчиков, дефектов объекта мониторинга ведение журнала событий и предупреждение при возникновении аварийных событий экспорт данных Сервер системы геотехнического мониторинга Gorizont Geotechnical Solution состоит из cледующих программных модулей: Сервер ввода-вывода Баз данных Информационная BIM-модели объекта мониторинга Аналитические модули Серверное ПО визуализации данных Модуль сопряжения с другими системами автоматизации Модуль самодиагностики

—

Москва

CU-RS485 Модуль сбора и передачи данных по линии RS-485

Предназначен для организации сетей сбора данных с датчиков, работающих по интерфейсам RS-485. Применяется при необходимости автономного сбора данных или в случае, в системах с риском потери данных при обрыве связи с сервером. Назначение питание, опрос и сохранение данных с подключенных датчиков в собственную энергонезависимую память; передача сохраненных данных с подключенных датчиков на сервер Gorizont Geotechnical Solution после возобновления связи с сервером; контроль напряжения питания подключенных датчиков, управление питание от основного и резервного ввода (функция АВР), перезагрузка подключенных датчиков по питанию; сбор информации о температуре и влажности воздуха в шкафе сбора данных. Область применения построение измерительных систем сбора данных на базе линий RS-485 с автономными устройствами опроса датчиков или систем с повышенными требованиями к надежности передачи данных.

—

Москва

ICG Преобразователь интерфейсов RS-485/USB

Преобразователь интерфейсов предназначен для подключения средств измерений с выходом RS-485, производства НТП «Горизонт», к ПК по интерфейсу USB. Преобразователь обеспечивает питание датчиков напряжением 15 В. Преобразователь интерфейсов RS485 ICG полезен при разворачивании мобильных комплексов, в тех случаях, когда требуется быстро развернуть систему сбора данных на базе ПК.

—

Москва

SP1AM Активный разветвитель-повторитель

Активный разветвитель-повторитель интерфейса RS-485 SP1AM предназначен для построения разветвленных сетей RS-485 большой протяженности или имеющих ответвления. Область применения Активный повторитель применяется для организации: ответвление от линии RS-485 линию RS-485, длина которой превышает предельно допустимую в соответствии с стандартом управления питанием устройств, подключенных к линии RS-485

—

Москва

SP1DM Интерфейсный разветвитель RS-485

Пассивный разветвитель интерфейса RS-485 предназначен для подключения цифровых датчиков производства НТП «Горизонт» с цифровым выходом RS-485 в последовательную измерительную цепь. Разветвители комплектуется разъемом PY-07 со стороны датчика и клеммами «под зажим» со стороны линии RS-485, ввод кабеля линии осуществляется через гермовводы. В разветвителе установлена перемычка для подключения сопротивления 120 Ом, таким образом осуществляется терминирование линии интерфейса RS-485.

—

Москва

BSU-LoRaWAN-01 Мобильная базовая станция

Базовая станция сбора данных BSU-LoRaWAN-01 предназначена для сбора и передачи данных на сервер системы мониторинга с полевых средств измерений производства НТП «Горизонт», расположенных на объектах дорожной инфраструктуры. Базовая станция размещается на транспортном средстве и обеспечивает сбор данных с датчиков в условиях отсутствия других каналов связи и питания. Области применения: сбор данных с системы мониторинга мостовых сооружений в условиях отсутствия питания на мосте сбор данных в системах термометрического контроля многолетнемерзлых грунтов вдоль объектов дорожной инфраструктуры сбор данных с датчиков, установленных на линейных магистральных трубопроводах системы геотехнического мониторинга на объектах дорожной инфраструктуры Базовая станция BSU-LoRaWAN устанавливается на подвижном составе, автомобиле или ином транспортном средстве, периодически проходящем по дороге, вдоль которой установлены средства измерения оснащенные модулями сбора и передачи данных CU-LoRaWAN. Сеанс связи между базовой станцией и средством измерения, оснащенным модулем сбора и передачи данных CU-LoRaWAN устанавливается по мере приближения транспортного средства к средству измерения. Передача накопленных данных от модуля сбора и передачи данных CU-LoRaWAN на базовую станцию осуществляется без остановки транспортного средства на скорости до 70 км/ч. После входа транспортного средства в зону уверенного приема сотовой связи подвижная базовая станция передает собранные данные на сервер сбора данных в автоматическом режиме.

—

Москва

TSG-S01-2 Многоканальный измерительный усилитель

Многоканальный измерительный усилитель предназначен для подключения полумостовых и мостовых тензометрических датчиков, тензорезисторов, включенных по полумостовой схеме, потенциометрических датчиков, датчиков с выходом по току, датчиков с выходом по напряжению. Усилители имеют цифровой выход RS-485, что позволяет собирать измерительные цепочки датчиков на расстоянии до 800 м. С помощью цифровых преобразователей возможно построение распределенных измерительных систем с фактически неограниченным количеством датчиков. Цифровая линия RS-485 позволяет подключить до 20 усилителей на расстояние до 800 м. Назначение: Подключение тензодатчиков различного назначения любого типа Измерения температуры с помощью термопреобразователей Подключение потенциометрических датчиков Области применения тензометрического усилителя TSG-S01-2: построение систем мониторинга строительных конструкций построение диагностических комплексов исследования технического состояния строительных конструкций проведение прочностных испытаний Особенности исполнения: Работа по мостовой, полумостовой схеме Подключение датчиков на винтовые клеммы

—

Москва

TSG-S01-VW Контроллер струнных датчиков

Предназначен организации сбора сигналов с струнных датчиков и передачи данных по цифровым линиям RS-485 в системах мониторинга строительных конструкций. К контролеру струнных датчиков TSG-D01-VW могут быть подключены различные датчики разных производителей, включая струнные датчики деформации, перемещений, струнные пьезометра, струнные датчики силы. Предназначен для организации сбора показаний струнных датчиков и передачи данных по цифровым линиям RS-485 в системах мониторинга строительных конструкций. К контролеру струнных датчиков TSG-S01-VW могут быть подключены датчики разных производителей (RST Instruments, GeoKon, SisGeo, ITMSoil, Sungjin Geotec и т.д.), включая струнные датчики деформации, перемещений, струнные пьезометры, струнные датчики силы. Контроллер TSG-S01-VW осуществляет последовательный опрос струнных датчиков, определение частоты колебания струны, измерение сопротивления терморезистора струнных датчиков. Возможность подключения конкретного типа датчиков должна быть подтверждена до заказа. Назначение Организация системы сбора данных со струнных датчиков в системах мониторинга строительных конструкций Особенности исполнения: конфигурация с 8, 16, 32-мя каналами измерение температуры терморезисторами NTC

—

Москва

TSG-S01-2 Считыватель струнных датчиков портативный

Предназначен для ручного сбора показаний с аналоговых струнных датчиков производства НТП «Горизонт», а также датчиков других производителей при проведении работ по геотехническому мониторингу. Портативный считыватель имеет два измерительных канала – канал измерения частоты колебания струны и канал измерения температуры с терморезисторов, установленных в датчиках. Портативный считыватель подключается к планшету по USB, питание контроллера также осуществляется от USB, что обеспечивает легкий сбор данных с аналоговых датчиков. Области применения Геотехнический мониторинг

—

Москва

Базовая станция LoRaWAN

Базовая станция LoRaWAN 2.2 предназначена для построения радиосети датчиков, работающих по технологии LoRaWAN. Простое и надежное решение от компании «Вега Абсолют» позволяет быстро развернуть сеть сбора данных без больших затрат. Область применения Системы геотехнического мониторинга Системы термометрического мониторинга Системы мониторинга строительных конструкций Особенности исполнения: выход Ethernet, 3G cтепень защиты IP65 температурный диапазон -40…+70°С

—

Москва

CU-LTE Модуль сбора и передачи данных

Модуль CU-LTE предназначен для сбора, накопления и передачи данных по сотовой связи LTE со средств измерений производства НТП «Горизонт», аналоговых струнных датчиков других производителей, цифровых датчиков сторонних производителей с выходом RS-485. Модуль CU-LTE может работать, как автономный регистратор с записью данных в собственную энергонезависимую память, и как терминал для передачи накопленных данных в сетях сотовой связи по технологии LTE. Область применения Геотехнический мониторинг Системы мониторинга строительных конструкций

—

Москва

CU-LoRaWAN Модуль сбора и передачи данных

Модуль CU-LoRaWAN предназначен для сбора, накопления и передачи данных по технологии LoRaWAN со средств измерении производства НТП «Горизонт», аналоговых струнных датчиков других производителей, цифровых датчиков сторонних производителей с выходом RS-485. Модуль CU-LoRaWAN может работать, как автономный регистратор с записью данных в собственную память, и как модем LoRaWAN для передачи накопленных данных в сетях LoRaWAN. Область применения Геотехнический мониторинг Системы мониторинга строительных конструкций Температурный мониторинг многолетнемерзлых грунтов

—

Москва

CU-NBIoT Модуль сбора и передачи данных

Модуль CU-NBIoT предназначен для сбора, накопления и передачи данных по сотовой связи NB-IoT со средств измерений производства НТП «Горизонт», аналоговых струнных датчиков других производителей, цифровых датчиков сторонних производителей с выходом RS-485. Модуль CU-NBIoT может работать, как автономный регистратор с записью данных в собственную память, и как терминал для передачи накопленных данных в сетях сотовой связи технологии NB-IoT. Область применения Геотехнический мониторинг Системы мониторинга строительных конструкций

—

Москва

СU-GPRS Модуль сбора и передачи данных

Модуль CU-GPRS предназначен для сбора, накопления и передачи данных по сотовой связи GPRS со средств измерений производства НТП «Горизонт», аналоговых струнных датчиков, цифровых датчиков сторонних производителей с выходом RS-485. Модуль предназначен для установки в помещении или на улице. Модуль CU-GPRS предназначен для сбора, накопления и передачи данных по сотовой связи GPRS со средств измерений производства НТП «Горизонт», аналоговых струнных датчиков других производителей, цифровых датчиков сторонних производителей с выходом RS-485. Модуль CU-GPRS может работать, как автономный регистратор с записью данных в собственную память, и как терминал для передачи накопленных данных в сетях сотовой связи. Область применения Геотехнический мониторинг Температурный мониторинг многолетнемерзлых грунтов

—

Москва

MBS-VTOL-LoRaWAN Беспилотный комплекс сбора данных

Предназначен для сбора данных с средств измерений НТП «Горизонт» с помощью БПЛА планирующего типа в местах, где организация других способов связи невозможна. Области применения: сбор данных с термокос вдоль объектов дорожной инфраструктуры сбор данных с датчиков различного типа, установленных на линейных магистральных трубопроводах сбор данных с датчиков геотехнического мониторинга на объектах дорожной инфраструктуры сбора данных с датчиков геотехнического мониторинга карьеров Базовая станция BSU-LoRaWAN устанавливается БПЛА типа VTOL (планерного типа с вертикальным взлетом). Сеанс связи между базовой станцией и средством измерения, оснащенным модулем сбора и передачи данных CU-LoRaWAN устанавливается по мере приближения БПЛА к средству измерения. Передача накопленных данных от модуля сбора и передачи данных CU-LoRaWAN на базовую станцию осуществляется скорости полета БПЛА 70 км/ч. После входа БПЛА в зону уверенного приема сотовой связи подвижная базовая станция передает собранные данные на сервер сбора данных в автоматическом режиме. Серверное программное обеспечение Gorizont Geotechnical Solution Серверное программное обеспечение предназначено для сбора данных с базовых станций комплекса при вхождении базовой станции в зону уверенного приема сотовой связи, записи и архивирования данных в собственной базе данных, обработки и визуализации данных, расчетов и экспорта данных в удобном для пользователя виде.

—

Москва

TSG-S02-8,16,32 Тензостанция

Тензометрический измерительный комплекс предназначен для измерения электрических сигналов от тензометрических датчиков различного типа, аналоговых датчиков с выходом по току и напряжению, тензорезисторов, термопар и термопреобразователей, струнных датчиков различного типа, преобразования сигналов в цифровую форму и передачи измерительных данных по цифровым интерфейсам в компьютерные системы. Назначение тензостанции Измерение напряжений и деформаций в элементах строительных конструкций и деталях машин с помощью тензорезисторов, включенных по мостовой, полумостовой и четвертьмостовой схемам измерений Подключение тензодатчиков различного типа Измерения температуры с помощью термопреобразователей и термопар Подключение аналоговых датчиков в выходом по напряжению Подключение аналоговых датчиков с выходом по току типа «токовая петля» Подключение потенциометрических датчиков Подключение струнных датчиков Области применения тензометрического усилителя TSG-S02 построение систем мониторинга строительных конструкций, построение диагностических комплексов исследования технического состояния строительных конструкций проведение прочностных испытаний Особенности исполнения Ударопрочный кейс Работа по мостовой, полумостовой и четвертьмостовой схеме Подключение датчиков на винтовые клеммы Компактный форм-фактор: до 32 измерительных канала в одном корпусе Подключение тензостанции по USB/Bluetooth Встроенный магазин опорных сопротивлений с возможностью автоматической коммутации мостовых схем

—

Москва

TSG-S01-8,16,32 Тензостанция

Тензостанция TSG-S01 предназначена для построения высокоточных тензометрических измерительных систем, работающих в уличных условиях. Тензостанция TSG-S01 (Тензометрический измерительный усилитель) предназначена для измерения электрических сигналов от тензометрических датчиков различного типа, аналоговых датчиков с выходом по току и напряжению, тензорезисторов, преобразования сигналов в цифровую форму и передачи измерительных данных по цифровым интерфейсам в компьютерные системы. Тензостанция TSG-S01 (Многоканальный измерительный усилитель) предназначена для измерения электрических сигналов от тензометрических датчиков различного типа, аналоговых датчиков с выходом по току и напряжению, единичных тензорезисторов, преобразования сигналов в цифровую форму и передачи измерительных данных по цифровым интерфейсам в компьютерные системы в том случае, если нужна высокая точность и превосходные шумовые характеристики Разработанная изначально для проведения испытаний, тензостанция была адаптирована для построения систем мониторинга и стационарной установки Являясь элементом СМИК, тензостанция TSG-S01 обеспечивает высокоточные измерения сигналов от тензометрических датчиков различного типа (деформации, напряжения, силы, перемещения и пр.), что дает широкие возможности по организации сети, состоящих из различных датчиков разных производителей. Назначение Измерение деформаций в элементах строительных конструкций и деталях машин с помощью тензорезисторов, включенных по мостовой, полумостовой и четвертьмостовой схемам измерений Измерение напряжений в элементах строительных конструкций и деталях машин с помощью тензорезисторов, включенных по мостовой, полумостовой и четвертьмостовой схемам измерений Подключение тензопреобразователей различного назначения Измерения температуры с помощью термопреобразователей и термопар Подключение аналоговых датчиков в выходом по напряжению Подключение аналоговых датчиков с выходом типа «токовая петля» 4-20 мА Области применения всепогодной тензостанции TSG-S01 построение систем мониторинга строительных конструкций, построение диагностических комплексов исследования технического состояния строительных конструкций Особенности исполнения Работа по мостовой, полумостовой и четвертьмостовой схеме Надежное подключения датчиков на клеммы. Компактный форм-фактор: до 32 измерительных канала в одном корпусе Подключение тензостанции к ПК по RS-485/USB/Bluetooth Питания по витой паре линии RS-485 или USB Cтепень пылелагозащиты IP65 Встроенный магазин опорных сопротивлений с возможностью автоматической коммутации мостовых схем

—

Москва

HMGG Датчик влажности и температуры почвы

Датчик влажности и температуры почвы предназначен для непрерывного мониторинга объемной доли воды в грунте в системах геотехнического мониторинга. Принцип действия датчиков основан на емкостном методе измерения относительной диэлектрической проницаемости грунта. Область применения контроль объемной или массовой доли воды в грунте контроль температуры грунта

—

Москва

PHG-PH Оголовок пьезометра

Защитный оголовок пьезометра предназначен для защиты пьезометрической колонны от внешних воздействий. Защитный оголовок оснащается проушинами для установки навесного замка или замком с фиксации болтом. Возможно изготовление с геодезическим знаком, крепления для установки аншлага.

—

Москва

PHG Пьезометр опускной

Опускной пьезометр PHG используется для обустройства наблюдательных скважин и контроля фильтрационных процессов в системах мониторинга гидротехнических сооружений, а также для проведения в составе систем мониторинга гидростатического давления. Пьезометр позволяет оперативно получать данные о поведении кривой депрессии и фильтрационных потоков в теле сооружения и прилегающих территориях. Пьезометр состоит из двух основных компонентов: Фильтр-водоприемник с отстойником Водоподъемная пьезометрическая колонна Фильтр-водоприемник выполнен в виде многослойной конструкции из сеток из нержавеющей стали с ячейками различного размера, собранных в гофрированную структуру. Такая форма увеличивает фильтрующую площадь в 3,5 раза по сравнению с классическими фильтрами аналогичных размеров, что существенно повышает чувствительность и долговечность системы. Компактные размеры фильтра позволяют уменьшить диаметр буровой скважины (до 120 мм), тем самым сокращая затраты на буровые работы и сопутствующие материалы (обсадные трубы, муфты и др.). Корпус фильтра выполнен из устойчивого к коррозии полиэтилена низкого давления (ПНД) и нержавеющей стали, что гарантирует длительный срок службы даже в агрессивных водонасыщенных грунтах. Водоподъемная колонна изготовлена из ПНД и поставляется проектной длиной, полностью готовой к монтажу. Для установки в летний период рекомендуется использование цельных труб. Для монтажа в зимний период водоподъемная колонна поставляется секциями по 3м. Установка фильтра осуществляется с помощью штатного резьбового соединения. Благодаря малому весу труб и фильтра, а также готовой к монтажу конструкции, значительно упрощается транспортировка и монтаж изделия. Монтаж Установка опускного пьезометра осуществляется в предварительно пробуренную скважину. При наличии отапливаемого склада допускается монтаж цельной водоподъемной колонны из бухты. В зимний период, при невозможности хранения бухт в тёплом помещении перед монтажом, рекомендуется использовать секционную колонну из звеньев длиной 3 м с резьбовыми соединениями.

—

Москва

PLLG Датчик уровня воды

Датчик уровня воды предназначен для измерения уровня грунтовых вод в открытых пьезометрических скважинах при проведении геотехнического мониторинга грунтовых оснований строительных конструкций на этапе строительства и эксплуатации, для автоматизации пьезометрических наблюдений в составе АСДК гидротехнических сооружений, контроля гидрогеологического режима природных объектов, наблюдения за оползневыми склонами. Датчик уровня воды PLLG имеет цифровой выход RS-485, что позволяет подключать большое количество датчиков на одну измерительную линию на расстояния до 800 м. Области применения пьезометра геотехнический мониторинг измерение пьезометрически уровней в АСДК ГТС измерение УГВ природных объектов мониторинг оползневых процессов Назначение Длительные измерения уровня воды в пьезометрических скважинах при геотехническом мониторинге Особенности исполнения пьезометра PLLG цифровой выход RS-485 протокол Modbus встроенный датчик температуры

—

Москва

PLLG-D22 Пьезометр LoRaWAN

Пьезометр LoRaWAN предназначен для измерения уровня жидкости в пьезометрических скважинах, порового давления грунта при проведении геотехнического мониторинга грунтового массива на этапе строительства и эксплуатации строительных конструкций, систем АСДК, хвостохранилищ, дамб, для мониторинга природных объектов. Пьезометр имеет радиоинтерфейс LoRaWAN и работает от батарей. Пьезометр имеет радиоинтерфейс LoRaWAN и работает от батерей. Области применения пьезометра гражданское строительство дорожное строительство гидротехнические сооружения мониторинг природных процессов Назначение длительные измерения уровня воды в пьезометрических скважинах при геотехническом мониторинге длительные измерения порового давления грунта при геотехническом мониторинге Особенности исполнения пьезометра PLLG-D22 радиоинтерфейc LoRaWAN длительная работа от батарей автономная регистрация данных в собственную память встроенный датчик температуры

—

Москва

PLLG Напорный пьезометр

Напорный пьезометр предназначен для измерения давления воды в системах АСДК гидротехнических сооружений, давления воды в трубопроводах и резервуарах. Пьезометр имеет цифровой выход RS-485, что позволяет подключать большое количество датчиков на одну измерительную линию на расстояния до 800 м. Датчик может быть оснащен модулем сбора и передачи данных CU-LoRaWAN, CU-GPRS, CU-LTE, CU-NBIoT для передачи данных по беспроводной технологии. Области применения пьезометра гидротехнические сооружения Назначение измерения давления воды в напорных скважинах, водопроводах, резервуарах Особенности исполнения пьезометра PLLG цифровой выход RS-485 протокол Modbus встроенный датчик температуры

—

Москва

PLLG Датчик порового давления

Датчик порового давления предназначен для измерения порового давления грунта при проведении геотехнического мониторинга грунтового массива на этапе строительства и эксплуатации строительных конструкций, в системах АСДК гидротехнических сооружений, для мониторинга оползневых процессов и грунтовых оснований. Пьезометр имеет цифровой выход RS-485, что позволяет подключать большое количество датчиков на одну измерительную линию на расстояния до 800 м. Пьезометр может быть подключен к модуля сбора и передачи данных CU-LoRaWAN, CU-GPRS, CU-LTE. Области применения пьезометра гражданское строительство дорожное строительство гидротехнические сооружения мониторинг природных процессов Назначение Длительные измерения порового давления грунта при геотехническом мониторинге Особенности исполнения пьезометра PLLG цифровой выход RS-485 протокол Modbus встроенный датчик температуры

—

Москва

ThG-D01 Датчик температуры

Датчик температуры предназначен для измерения температуры в материале строительной конструкции при проведении долговременного мониторинга напряженно-деформированного состояния зданий и сооружений. Датчик имеет цифровой выход RS-485, что позволяет создавать измерительные линии большой длины. Возможно построение измерительных линий с датчиками других типов на одной линии RS-485, производства НТП “Горизонт”. Датчики используются в составе систем мониторинга строительных конструкций и систем геотехнического мониторинга. Особенности исполнения: цифровой выход RS-485 протокол ModBus установка на резьбу M6

—

Москва

CMMG-D02-50 (±25мм) Щелемер автоматический

Автоматический трехосевой щелемер (трещиномер) ±25 мм представляет собой металлическую конструкцию, предназначенную для контроля раскрытия трещин или деформационных швов по трем направлениям, на которой устанавливаются цифровые датчики перемещения серии CMG, производства НТП “Горизонт”.

—

Москва

HSSG Гидростатический нивелир

Гидростатический нивелир предназначен для измерения относительных и абсолютных осадок строительных конструкций. Система мониторинга вертикальных подвижек применяется в составе систем мониторинга строительных конструкций, геотехнического мониторинга. Работа системы гидростатического нивелирования основана на принципе сообщающихся сосудов: измерительные емкости размещаются на разных элементах строительной конструкции, вертикальные подвижки элементов строительной конструкции относительно друг друга приводят к изменению уровней рабочей жидкости в разных измерительных емкостях, что регистрируется гидронивелиром. Гидронивелиры имеют выход RS-485 и могут подключаться к модулям сбора и передачи данных для работы в беспроводных сетях LoRaWAN, GPRS, LTE, NB-IoT. ВНЕСЕН В РЕЕСТР СИ! Назначение Мониторинг осадки зданий и сооружений, свай и фундаментных плит Мониторинг гидротехнических сооружений Мониторинг окружающей застройки при проходке тоннелей Особенности исполнения ёмкостной принцип измерения температурная компенсация применение труб из сшитого полиэтилена длина гидростатической линии до 200 м взрывозащита по классу «искробезопасная цепь» 0Ex iа IIC T6 Ga X

—

Москва

LNGG Датчик подвижек

Предназначен для контроля смещений объекта мониторинга в 2-х или 3-х направлениях в системах мониторинга строительных конструкций и в гидротехнических сооружениях. Принцип действия основан на контроле положения пятна засветки мишени, установленной на объекте мониторинга от лазера, установленного на неподвижном основании. Назначение мониторинг подвижек тела плотины в системах АСДК гидротехнических сооружений системы мониторинга СМИК системы геотехнического мониторинга

—

Москва

CMG-D22-LoRaWAN Датчик перемещения

Датчики раскрытия трещин CMG предназначены для измерений перемещений в системах мониторинга строительных конструкций и системах геотехнического мониторинга. Датчики перемещения CMG применяются в случае необходимости мониторинга раскрытия трещин, деформационных швов, контроля вертикальных и горизонтальных перемещений элементов строительных конструкций относительно друг друга. Датчик перемещения (раскрытия трещин) CMG-D22 работает с беспроводным протоколом LoRaWAN и имеют собственную энергонезависимую память, позволяющую вести автономную запись показаний. Запись производится в файл, доступ к файлу данных производится через USB при подключении к ПК. При отсутствии связи с базовой станцией LoRaWAN датчик работает как автономный регистратор. Размера памяти достаточно для ведения записи в течении нескольких лет. Область применения датчиков контроль раскрытия деформационных швов контроль раскрытия трещин мониторинг подвижек грунта

—

Москва

CMG-D21 Датчик перемещения

Датчики перемещения CMG -D21 предназначены для измерений перемещений в системах мониторинга строительных конструкций и системах геотехнического мониторинга. Датчики перемещения CMG применяются в случае необходимости мониторинга раскрытия трещин, деформационных швов, контроля вертикальных и горизонтальных перемещений элементов строительных конструкций относительно друг друга. Датчики перемещения CMG-D21 имеют цифровой выход RS-485, что позволяет подключить до 20 датчиков в одну измерительную линию. Область применение датчиков контроль раскрытия деформационных швов контроль раскрытия трещин мониторинг подвижек грунта

—

Москва

JMG-01-25 Датчик примыкания

Датчик примыкания предназначен для контроля раскрытия деформационных швов, мониторинга взаимного положения элементов железобетонных конструкций относительно друг друга во время эксплуатации. Закладной анкер датчика устанавливается в одну часть фундаментной плиты, а сам датчик – в другую часть фундаментной плиты на этапе подготовки опалубки деформационного шва перед заливкой бетоном. После установки датчика и заливки бетоном, закладная часть и датчик примыкания, находясь в разных элементах бетонной конструкции, испытывают перемещения относительно друг друга, что регистрируется датчиком. Конструкция датчика примыкания обеспечивает контроль раскрытия деформационного шва в продольном направлении и обеспечивает работоспособность датчика при наличии подвижек в поперечных направлениях. Назначение: Мониторинг раскрытия деформационных швов фундаментных плит Мониторинг взаимного положения элементов высоконагруженных элементов железобетонных конструкций после поэтапной заливки Область применения: Гидротехнические сооружения Гражданское строительство

—

Москва

Инклинометр ИН-Д3 LoRaWAN

Беспроводной инклинометр ИН-Д3 LoRaWAN — беспроводной датчик измерения угла наклона строительных конструкциях в системах СМИК и в системах геотехнического мониторинга, не требующий подключение по проводам и работающий по беспроводному протоколу LoRaWAN. Питание датчиков осуществляется от собственных батарей. Инклинометр ИН-Д3 LoRaWAN – беспроводной двухкоординатный измеритель угла наклона, применяемый в системах мониторинга строительных конструкций (СМИК) и системах геотехнического мониторинга. Беспроводной инклинометр ИН-Д3 LoRaWAN разработан для задач, где организация проводных каналов связи и питания датчиков невозможна или нецелесообразна, например на стройплощадках или линейно-протяженных объектах. Применение беспроводных инклинометров, работающих по протоколу LoRaWAN, позволяется осуществить быстрое развертывание измерительной сети датчиков системы мониторинга с минимальными затратами на монтаж. Отличительной особенностью инклинометра является высокая температурная и временная стабильность, по сравнению с датчиками МЭМС, что критически важно для систем долговременного мониторинга строительных конструкций Протокол LoRaWAN оптимизирован для работы устройств, передающих небольшие пакеты и использующие для питания батареи. Применение техологии LoRaWAN позволило создать прецизионный инклинометр, работающий несколько лет без замены батарей и передающий измеренные значения углов наклона на большие расстояния. Собственных батарей беспроводного инклинометра ИН-Д3 LoRaWAN хватает для работы в течении нескольких лет в условиях крайнего севера. Использование инклинометров ИН-Д3 с поддержкой LoRaWAN существенно сокращает затраты на проектирование и монтаж, т.к. подразумевает полный отказ от кабельных трасс. Назначение Контроль отклонения объекта мониторинга от вертикали в системах мониторинга строительных конструкций и геотехнического мониторинга. Области применения инклинометра ИН-Д3 LoRaWAN Системы мониторинга строительных конструкций с целью определения кренов, прогибов и деформаций несущих конструкций, оснований и фундаментов Системы мониторинга АМС Системы мониторинга резервуаров Геотехнический мониторинг при строительстве Особенности исполнения Возможность удаленной настройки периода измерений и периода сеансов передачи данных Различные диапазоны измерений для разных задач Cтепень пыле-влагозащиты IP65

—

Москва

IN-Q2M Инклинометр двухкоординатный

Датчик угла наклона (наклономер) IN-Q2M предназначен для измерений углов наклона по двум координатам в широком диапазоне углов. Датчик наклона выполнен в пыле-влагозащищенном корпусе IP68. Возможны различные корпусные варианты исполнения: c установкой измерителя на запресcованные опоры, установкой на опорную плоскость. Инклинометр выполнен из нержавеющей стали. Датчик угла наклона (наклономер) IN-Q2M предназначен для измерений углов наклона по двум координатам в широком диапазоне углов. Датчик наклона выполнен в пыле-влагозащищенном корпусе IP68 из нержавеющей стали. Возможны различные корпусные варианты исполнения: c установкой измерителя на запресcованные опоры, установкой на опорную плоскость. Инклинометр выполнен из нержавеющей стали. Инклинометр IN-Q2M имеет цифровой выход RS-485 с протоколом ModBus, что позволяет подключать до 40 датчиков в одну измерительную линию на расстояния до 800 м. Области применения Мониторинг строительных конструкций Геотехнический мониторинг Машиностроение Судостроение Особенности исполнения Измерение углов наклона по двум осям Исполнение с цифровым или аналоговым выходом Пылевлагозащищенный корпус Диапазон измеряемых углов от ±6, до ±90 угл. градусов

—

Москва

MS-IN-Q2M Инклинометрическая цепь

Инклинометрическая цепь MS-IN-Q2M состоит из последовательно подключенных инклинометров IN-Q2M, объединенных в одну цифровую линию. Инклинометрические цепочки применяются в составе систем мониторинга строительных конструкций и грунтовых оснований для контроля прогибов. Инклинометрическая цепь MS-IN-Q2M состоит из последовательно подключенных инклинометров IN-Q2M, объединенных в одну цифровую линию. Инклинометрические цепи MS-IN-Q2M применяются в составе систем мониторинга строительных конструкций и грунтовых оснований для контроля прогибов. Установка датчиков инклинометрической цепи производится через заданное расстояние в зоне возможного прогиба. Расчет осуществляется посредством измерения углов наклона в разных точках объекта мониторинга с последующим пересчетом в прогиб. Области применения мониторинг деформаций протяженных конструкции кровли, перекрытий геотехнический мониторинг осадки земляного полотна автомобильных дорог и железнодорожных путей контроль прогибов мостов, путепроводов, эстакад контроль высотного отклонения оси тоннеля от проектного положения контроль деформаций формы сечения тоннеля контроль высотного отклонения оси тоннеля наклонного хода контроль деформаций бортов котлованов

—

Москва

ИН-Д9 Абсолютный инклинометр

Измеритель угла наклона ИН-Д9 предназначен для решения задач высокоточных измерений абсолютного угла наклона и задач критичных к температурному и временному дрейфу датчика. Высокая точность достигается за счет применения маятникого первичного преобразователя собственной разработки ПН-4, установленного на прецизионной поворотной платформе. Измеритель угла наклона предназначен для решения задач высокоточных измерений абсолютного угла наклона и задач, критичных к температурному и временному дрейфу. ИН-Д9 самый точный датчик в линейке НТП Горизонт. Высокая точность достигается за счет применения маятникого первичного преобразователя собственной разработки ПН-4, установленного на прецизионной повортной платформе. Первичный преобразователь инклинометра представляет собой осесимметричную, заполненную электролитом металлическую ампулу с пятью токовыводами. Первичный преобразователь содержит центральный подвижный электрод, играющий роль сильно демпфированного маятника и четыре боковых электрода. При наклоне первичного преобразователя центральный подвижный электрод изменяет своё положение относительно боковых электродов, что приводит к изменению электрических сопротивлений, заполненных электролитом межэлектродных полостей. Эти изменения электрических сопротивлений преобразуются электронным блоком в выходные электрические сигналы измерителя.

—

Москва

B-IN-Q2M Балочный инклинометр

Балочный инклинометр предназначен для мониторинга вертикальных или горизонтальных смещений элементов строительных конструкций, между которыми он закреплен. Последовательная установка балочных инклинометров в измерительные цепи позволяет производить контроль относительной осадки, изменения профиля протяженных объектов, таких как тоннели и мостовые переходы. Балочный инклинометр предназначен для мониторинга вертикальных или горизонтальных смещений элементов строительных конструкций, между которыми он закреплен. Последовательная установка балочных инклинометров в измерительные цепи позволяет производить контроль относительной осадки, изменения профиля протяженных объектов, таких как тоннели и мостовые переходы. Вертикальная установка измерительных инклинометрических цепей позволяет производить контроль смещений бортов котлованов, контроль стенок резервуаров. Области применения мониторинг деформаций протяженных конструкции кровли, перекрытий геотехнический мониторинг осадки земляного полотна автомобильных дорог и железнодорожных путей контроль прогибов мостов, путепроводов, эстакад контроль высотного отклонения оси тоннеля от проектного положения контроль деформаций формы сечения тоннеля контроль высотного отклонения оси тоннеля наклонного хода контроль деформаций бортов котлованов Особенности исполнения Измерение углов наклона по двум осям Пылевлагозащищенный корпус IP68

—

Москва

A1638-D01 Пьезоэлектрический сейсмоприемник

Цифровой пьезоэлектрический сейсмоприемник предназначен для регистрации сейсмических колебаний, спектральных характеристик объектов в системах мониторинга строительных конструкций (СМИК) и в составе инженерно-сейсмометрических станций по СП 330.1325800.2017. Сейсмоприемники применяется в качестве первичных преобразователей в составе сейсмо- и виброизмерительных систем , а также могут быть использованы в различных областях науки и техники при измерениях (регистрации) параметров низкочастотной вибрации малого уровня. Цифровой пьезоэлектрический сейсмоприемник A1638-D01 – совместная разработка НТП «Горизонт» и ООО «Геоакустика», в которой объединен большой опыт двух компаний в создании средств измерений для мониторинга строительных конструкций. Пьезоэлектрический акселерометр имеет цифровой выход, что позволяет быстро развертывать цифровые измерительные цепи, состоящие из нескольких акселерометров с длиной линии до 600 метров. Таким образом нет необходимости в установке дорогостоящих внешних АЦП. Особенности исполнения высокий уровень помехозащищенности цифровой линии контроль собственного состояния акселерометра, передача информации о состоянии контроль целостности потока данных позволяет передавать данные по плохим каналам передачи данных GPRS без разрывов синхронизация данных по времени при измерении нескольких цифровых сейсмоакселерометра A1638-D01 в системе измерение температуры с помощью встроенного датчика температуры Области применения Промышленное и гражданское строительство Системы мониторинга строительных конструкций большепролетных, высотных и особо опасных объектов Комплексы сейсмобезопасности Создание инженерно-сейсмометрических станций наблюдения за динамическим поведением конструкций и прилегающих грунтов в соответствии с СП 330.1325800 Атомная энергетика Системы динамического мониторинга эксплуатируемых объектов использования атомной энергии по СТО-СРО-С 60542960 00043-2015 Системы сейсмометрического мониторинга Гидроэнергетика Мониторинг вибраций турбин, валов и других вращающихся элементов энергетических установок

—

Москва

AN-Q2M Акселерометр трехосевой

Трехосевой цифровой акселерометр предназначен для измерения колебательных ускорений строительных конструкций в системах мониторинга СМИК. Акселерометр имеет малые габариты, что позволяет использовать его в системах контроля натяжения вант. Трехосевой цифровой акселерометр предназначен для измерения колебательных ускорений строительных конструкций в системах мониторинга СМИК. Акселерометр имеет малые габариты, что позволяет использовать его в системах контроля натяжения вант. Области применения Мониторинг строительных конструкций Контроль натяжения вант и канатов Системы мониторинга АМС Особенности исполнения Цифровой выход RS-485 Пыле-влагозащита IP68 Пылевлагозащищенный корпус Перестраиваемый диапазон измерения ускорений

—

Москва

TMGG Толщиномер

Толщиномер предназначен для непрерывного контроля толщины стенки пульпопроводов и шламопроводов в системах автоматизированных мониторинга технического состояния. Мониторинг изменения толщины стенки трубопровода во времени целесообразен в тех случаях, когда труба подвержена утонению вследствие интенсивного механического истирания внутренней поверхности стенки шламопроводах и пульпопроводах. Непрерывный мониторинг истирания стенки позволяет существенно повысить качество контроля состояния труб и планирования ремонтных работ пульпопроводов. Ультразвуковой толщиномер TMGG крепится к конструкции на магниты и дополнительно фиксируется бандажной лентой. Передача данных осуществляется по беспроводной технологии передачи данных LoRaWAN или по сетям сотовой связи GPRS, UMTS или LTE. Область применения: контроль коррозионных процессов стенок резервуаров, трубопроводов контроль истирания стенок пульпопроводов, шламопроводов

—

Москва

THLG-D22 Термокоса LoRaWAN

Цифровая термометрическая коса (многозонный датчик температуры) THLG-D22 предназначена для долговременного измерения температуры многолетнемерзлых грунтов в термометрических скважинах по ГОСТ 25358-2020в составе систем геотехнического и инженерно-геокриологического мониторинга строительных конструкций. Передача данных осуществляется по технологии LoRaWAN, NB-IoT или GPRS. Термокоса THLG-D22 c радиоинтерфейсом LoRaWAN позволяет развернуть сеть термометрических наблюдений в кротчайшие сроки без затрат на прокладку кабелей связи. Термокоса поставляется с армирующим тросом, грузом и установочной пробкой. МЕЖПРОВЕРОЧНЫЙ ИНТЕРВАЛ 5 ЛЕТ! СЕРТИФИКАТ ВЗРЫВОЗАЩИТЫ!

—

Москва

THLG-D21 Термокоса LoRaWAN

Цифровая термометрическая коса THLG-D21 предназначена для долговременного измерения температуры многолетнемерзлых грунтов в термометрических скважинах по ГОСТ 25358-2020 в составе системы геофизического и инженерно-геокриологического мониторинга строительных конструкций. Передача данных с термокосы осуществляется по радиоканалу по технологии LoRaWAN и NB-IoT. Применение технологии передачи данных LoRaWAN и NB-IoT в термокосах THLG-D21 позволяет разворачивать сеть термометрических наблюдений в кратчайшие сроки без затрат на прокладку кабелей связи. Термокоса поставляется с армирующим тросом, грузом и установочной пробкой. МЕЖПРОВЕРОЧНЫЙ ИНТЕРВАЛ 5 ЛЕТ! СЕРТИФИКАТ ВЗРЫВОЗАЩИТЫ! Особенности исполнения термокосы режим работы: автономный или в составе системы мониторинга установка даталоггера в скважине память miniSD

—

Москва

THLG-D12 Термокоса RS-485

Термокоса THLG-D12 предназначена для построения систем автоматизированного мониторинга температуры многолетнемерзлых грунтов в составе. Простота создания измерительной системы достигается за счет использования интерфейса RS-485. Термокоса THLG-D12 имеет цифровой выход RS-485, что позволяет подключать в измерительные цепи большое количество термокос на расстояния до 800 метров без применения контроллеров и других промежуточных устройств сопряжения и преобразования. Общий протокол обмена с другими устройствами НТП Горизонт позволяет объединять на одной измерительной линии термокосы с другими средствами измерений производства НТП «Горизонт». Особенности исполнения термокосы соответствие ГОСТ25358-2020 Интерфейс RS-485 Электронный блок с функцией разветвителя линии RS-485 Термокоса поставляется с армирующим тросом, грузом и установочной пробкой. МЕЖПВЕРОЧНЫЙ ИНТЕРВАЛ 5 ЛЕТ! СЕРТИФИКАТ ВЗРЫВОЗАЩИТЫ!

—

Москва

THLG-D11 Термокоса RS-485

Цифровая термометрическая коса (многозонный датчик температуры) THLG-D11 предназначена для долговременного измерения температуры многолетнемерзлых грунтов в термометрических скважинах по ГОСТ 25358-2020 в составе системы геофизического и инженерно-геокриологического мониторинга грунтов. Термокоса THLG-D11 имеет цифровой выход RS-485, что позволяет подключать в измерительные цепи большое количество термокос на расстояния до 800 метров без применения контроллеров и других промежуточных устройств сопряжения и преобразования, объединяя термокосы по линии RS-485 с другими средствами измерений производства НТП «Горизонт». По запросу термокоса может поставляться с армированным кабелем. Особенности исполнения термокосы установка даталоггера: на поверхности или в скважине тип выходного интерфейса RS-485 Термокоса поставляется с армирующим тросом, грузом и установочной пробкой. МЕЖПВЕРОЧНЫЙ ИНТЕРВАЛ 5 ЛЕТ! СЕРТИФИКАТ ВЗРЫВОЗАЩИТЫ!

—

Москва

THLG-D00 Термокоса 1-Wire

Коса термометрическая цифровая THLG-D00 предназначена для долговременного мониторинга температуры многолетнемерзлых грунтов. Применяется совместно с автономными считывателями и портативными регистраторами производства НТП «Горизонт». Термокосы устанавливаются в термометрических скважинах по ГОСТ 25358-2020. Термокоса THLG-D00 имеет цифровой выход 1-Wire. Сбор данных производится в ручном режиме с помощью автономных модулей сбора и передачи данных CU-LoRaWAN, CU-GPRS, CU-LTE или портативного регистратора Smart Logger. Термокоса поставляется с армирующим тросом, грузом и установочной пробкой. МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 5 ЛЕТ!

—

Москва

Smart Logger Портативный регистратор

Портативный регистратор предназначен для ручного сбора показаний с различных датчиков и преобразователей производства НТП «Горизонт». Регистратор позволяет производить сбор и сохранение показаний с пьезометров, инклинометров, датчиков перемещения, цифровых термокос, тензоусилителей при установке, первичной настройке, ручном сборе показаний. Назначение ручной сбор данных со средств измерений при проведении геотехнического мониторинга ручной сбор данных с термокос при проведении наблюдений температурного режима многолетнемерзлых грунтов первичная пусконаладка средств измерений регистрация показаний с цифровых датчиков сторонних производителей регистрация показаний с аналоговых тензометрических, струнных датчиков, датчиков 4-20 мА, датчиков с выходом по напряжению

—

Москва

EXGG Экстензометр грунтовой

Грунтовой экстензометр предназнаечен для контроля послойных вертикальных подвижек грунтового массива в составе систем мониторинга грунтовых оснований и систем геотехнического мониторинга. Принцип действия экстензометра основан на контроле вертикальных перемещений грунтовых анкеров, установленных в контролируемых слоях грунта, относительно головного модуля экстензометра, размещенного на поверхности. Грунтовые анкеры соединены с датчиками перемещений анкерными тягами. Вертикальные перемещения грунтовых анкеров, вызванные подвижками грунта, приводят к перемещению штоков датчиков СMG, жестко связанными с анкерными тягами. Контроль подвижек грунта осуществляется в шести зонах по высоте. В зависмости от типа грунта в грунтовом экстензометре применяются грунтовые анкеры разного типа: гидравлические распираемые анкеры, бетонируемые анкеры арматурного типа. Применяемые датчики перемещения CMG имеют выход RS-485, что позволяет объединять их в последовательные измерительные линии с длиной до 800 м или применять их совместно с модулями сбора и передачи данных CU-LoRWAN и CU-GPRS. Назначение Контроль вертикальных послойных подвижек грунтов Область применения Геотехнический мониторинг

—

Москва

HAGG Гидравлический якорь

Гидравлический якорь грунтового эксетензометра предназначен для раскрепления анкерных тяг экстензометра в скважине на требуемой глубине. Якорь обеспечивает надежное закрепление экстензометра на требуемой глубине. Раскрытие гидравлического якоря производится с помощью ручного или автоматизированного опрессовочного насоса. Присоединение рукава высокого давления к гидравлическому якорю осуществляется с помощью быстросъемного соединения с возможностью удаленного отсоединения РВД после раскрытия якоря. Область применения: В составе скважинного экстрензометра

—

Москва

EX-CMG Датчик подвижек грунта

Датчики подвижек грунта предназначены для наблюдения раскрытия трещин разрыва оползня и горизонтальных смещений поверхности тела оползня. Принцип работы заключается измерении расстояния между датчиком и анкером, между которыми натянут трос. Датчик устанавливается на стабильном участке грунтового массива: на оползневом склоне устанавливается анкер, соединяемый с датчиком инварной проволокой. При смещении оползневого участка грунта относительно неподвижного участка, раскрытие трещины разрыва датчик зафиксирует эти смещения. Назначение: мониторинг оползневых склонов контроль деформации профиля тоннелей

—

Москва

Обсадная инклинометрическая труба

Обсадная инклинометрическая труба предназначена для устройства вертикальных и горизонтальных инклинометрических скважин при проведении измерений подвижек грунта. Обсадная труба имеет 4 направляющих паза для азимутального позиционирования скважинного инклинометра в инклинометрической скважине При возникновении подвижки грунтового массива обсадная труба деформируется вместе с грунтом, вызывая изменение угла наклона установленного в ней скважинного инклинометра, за счет этого производится регистрация смещения грунта. Обсадная инклинометрическая труба выполнена из ударопрочного ABS-пластика, имеет диаметр 70 мм. Соединение обсадных труб производится с помощью соединительных муфт. Сборка инклинометрических труб в инклинометрической скважине осуществляется с помощью вытяжных заклепок или шурупов.

—

Москва

BIN-D3-20-V Вертикальный зонд инклинометрический

Скважинный инклинометрический зонд предназначен для периодических наблюдений за горизонтальными подвижками в грунтовом массиве по двум направлениям. Измерения проводятся в обсаженных инклинометрической трубой вертикальных скважинах. Метод основан на измерении угла наклона при опускании инклинометра BIN-D3-20-V в скважину. Измерения угла наклона производятся через равные расстояния, после чего производится расчёт профиля деформированной под действием подвижек грунта инклинометрической трубы. Данный метод нашел широкое применение при организации геотехнического мониторинга грунтового массива на этапе строительства, мониторинга деформаций стенок котлована, мониторинга оползневых склонов. Инклинометрический зонд BIN-D3-20-V работает от батареи типа D, размещенной в катушке. Подключение к терминалу осуществляется по Bluetooth. В качестве терминала может быть любое устройство с ОС Windows или портативный регистратор Smart Logger Области применения: геотехнический мониторинг мониторинг строительных конструкций мониторинг оползневых процессов контроль бортов котлованов

—

Москва

BIN-D3-20-H Горизонтальный зонд инклинометрический

Скважинный инклинометрический зонд предназначен для периодических наблюдений за вертикальными подвижками (осадками) в грунтовом массиве. Измерения проводятся в обсаженных инклинометрической трубой горизонтальных скважинах. Метод основан на измерении угла наклона при протаскивании инклинометра BIN-D3-D20-H по скважине. Измерения угла наклона производятся через равные расстояния, после чего производится расчёт профиля деформированной под действием подвижек грунта инклинометрической трубы. Инклинометр состоит из инклинометрического зонда и инклиномерической катушки с кабелем. Инклинометрический зонд состоит из первичного преобразователя МЭМС с электронным блоком, корпуса и салазок для перемещения по направляющим обсадной инклинометрический трубы. Катушка содержит электронный блок управления зондом и связи с мобильным устройством сбора данных. На катушке намотан соединительный самонесущий кабель, усиленный кевларовыми жилами. На кабеле через 0,5 метра установлены обжимные стопорные гильзы с обозначением расстояния до зонда. Подключение к терминалу осуществляется по Bluetooth. В качестве терминала может быть любое устройство с ОС Windows или портативный регистратор Smart Logger. Область применения мониторинг вертикальных подвижек насыпей мониторинг вертикальных просадок грунта под строительными конструкциями мониторинг просадок грунта при проведении проходческих работ

—

Москва

IC-BIN-D3 Инклинометрическая цепь

Инклинометрические цепи предназначены для контроля горизонтальных или вертикальных подвижек грунта, оползневых процессов, горизонтальных смещений бортов котлована при проведении геотехнического мониторинга, в системах АСДК грунтовых плотин и хвостохранилищ. Скважинные инклинометрические модули BIN-D3 собираются в инклинометрические цепи и поставляются в полной заводской готовности. Цепи погружаются в обсаженную трубой ПНД скважину. При возникновении подвижек грунта происходит деформация обсадной трубы, что приводит к изменению угла наклона установленных в скважине инклинометрических модулей. Далее по показаниям нескольких инклинометров рассчитываются смещения подвижного слоя. Инклинометрические цепи поставляются на квадратном барабане. Назначение контроль горизонтальных и вертикальных подвижек грунтового массива контроль деформации бортов котлована мониторинг оползневых процессов Области применения системы геотехнического мониторинга системы мониторинга строительных конструкций Особенности исполнения Установка в любой обсадной трубе Измерение по двум осям Полная заводская готовность

—

Москва

CMMG-02-100 (±50мм) Щелемер механический

Трехосевой щелемер (трещиномер) ±50 мм механический представляет собой металлическую конструкцию, предназначенную для контроля раскрытия трещин или деформационных швов по трем направлениям с помощью ручных индикаторов часового типа. Измерения раскрытия трещин или деформационных швов производится последовательно по трем осям с помощью ручного индикатора часового типа или цифрового индикатора. Установка трехосевого щелемера производится на клеевой анкер. По отдельному заказу щелемер поставляется с защитным кожухом. Область применения: Автоматизированные системы диагностического контроля АСДК ГТС

—

Москва

CMMG-02-50 (±25мм) Щелемер механический

Трехосевой щелемер (трещиномер) ±25 мм механический представляет собой металлическую конструкцию, предназначенную для контроля раскрытия трещин или деформационных швов по трем направлениям с помощью ручных индикаторов часового типа. Измерения раскрытия трещин или деформационных швов производится последовательно по трем осям с помощью ручного индикатора часового типа или цифрового индикатора. Установка трехосевого щелемера производится на клеевой анкер. Материал изготовления – нержавеющая сталь. По отдельному заказу трещиномер поставляется с защитным кожухом. Область применения: Системы мониторинга АСДК ГТС

—

Москва

CMMG-01-25 (±12мм) Щелемер механический

Трехосевой щелемер (трещиномер) механический ±12,5мм представляет собой металлическую конструкцию, предназначенную для контроля раскрытия трещин или деформационных швов по трем осям с помощью ручных индикаторов часового типа. Применяется в составе систем мониторинга технического состояния АСДК гидротехнических сооружений. Измерения раскрытия трещин или деформационных швов производятся последовательно по трем осям с помощью ручного индикатора часового типа или цифрового индикатора. Установка 3-х осевого щелемера (трещиномера) производится на клеевой анкер. Материал изготовления – нержавеющая сталь.

—

Москва

CMMG-D02-50 (±25мм) Щелемер автоматический

Автоматический трехосевой щелемер (трещиномер) ±25 мм представляет собой металлическую конструкцию, предназначенную для контроля раскрытия трещин или деформационных швов по трем направлениям, на которой устанавливаются цифровые датчики перемещения серии CMG, производства НТП “Горизонт”. Измерения раскрытия трещин или деформационных швов производятся автоматически посредством трех датчиков перемещения CMG, подключаемых по цифровой линии RS-485 или технологии LoRaWAN. Датчик перемещение CMG устанавливается в дополнительный футляр, обеспечивающий подпружинивание штока датчика. Установка трехосевого щелемера производится на клеевой анкер. Материал изготовления – нержавеющая сталь. По отдельному заказу трехосевой трещиномер поставляется с защитным кожухом. Область применения Автоматизированные системы мониторинга АСДК ГТС

—

Москва

DAGG Динамометр анкерный

Анкерный динамометр предназначен для контроля силы натяжения грунтового анкера в процессе эксплуатации. Датчик устанавливается в проставку между опорной плитой и сферической гайкой анкера, таким образом датчик силы испытывает сжатие равное силе натяжения анкерного устройства. Анкерный динамометр предназначен для контроля силы натяжения грунтового анкера в процессе эксплуатации. Датчик устанавливается в проставку между опорной плитой и сферической гайкой анкера, таким образом датчик силы испытывает сжатие равное силе натяжения анкерного устройства. Датчик может использоваться для мониторинга растягивающих усилий в анкерных устройствах стен в грунте, подпорных или шпунтовых стен, а также, для мониторинга сжимающих усилий в распорных устройствах котлованов. Назначение: мониторинг натяжения в грунтовых анкерных устройствах подпорных и шпунтовых стен, стен в грунте

—

Москва

SVWG-V Датчик контроля деформации вант

Датчик контроля деформации ванты предназначен для измерения напряжений и деформации вант, стальных канатов под действием статических растягивающих сил. Хомуты датчика изготавливаются под конкретный тип ванты под заказ. Струнный датчик растяжения/сжатия SVWG-V производства НТП «Горизонт» производится с аналоговым и цифровой выход RS-485.

—

Москва

SVWG-D01-LoRa Струнный датчик деформации

Беспроводной струнный датчик деформации предназначен для измерения механических напряжений и деформаций в строительных конструкциях в тех случаях, когда организация системы сбора данных с использованием кабелей нецелесообразна или невозможна. Беспроводной струнный датчик деформации SVWG-D01-LoRa работает от батарей и передает данные по беспроводному протоколу LoRaWAN, что дает возможность полностью отказаться от проводов при развертывании системы мониторинга строительных конструкций и систем геотехнического мониторинга. Это особенно актуально при проведении работ по мониторингу напряженно-деформированного состояния строительных конструкций в процессе строительных работ. Протокол LoRaWAN (Long Range Wide-Area Networks) создан для работы в сетях LPWAN (Low-power Wide-area Network) — беспроводная технология передачи небольших по объёму данных на дальние расстояния, разработанная для распределённых сетей телеметрии и интернета вещей. LPWAN является технологией, обеспечивающей среду сбора данных c различных датчиков НТП «Горизонт». Протокол LoRaWAN оптимизирован для работы устройств, передающих небольшие пакеты и использующие для питания батареи. Собственных батарей струнного датчика деформации SVWG-D01-LoRa хватает для работы в течении нескольких лет в условиях российского севера. Использование беспроводных струнных датчиков деформации SVWG-D01-LoRa с поддержкой LoRaWAN существенно сокращает затраты на проектирование и монтаж, т.к. подразумевает полный отказ от кабельных линий. Построение измерительной сети датчиков возможно двумя способами установка собственной базовой станции LoRaWAN, которая подключается к Internet, при этом затраты по созданию собственного покрытия радиосети LoRaWAN минимальны подключение беспроводных датчиков деформации SVWG-D01-LoRa к сети операторов связи LPWAN Область применения датчиков: длительные измерение относительной деформации и напряжения в сваях, подпорных стенках, колоннах, опорах и стенках резервуаров, других элементах строительных конструкций мониторинг распорных балок котлована контроль надвижки пролетных строений при строительстве мостовых сооружений диагностический контроль состояния конструкций зданий и сооружений при их строительстве и эксплуатации геотехнический мониторинг обделки тоннелей, крепи шахт контроль напряжений горных пород при мониторинге напряженно-деформированного состояния в процессе проходки подземных выработок, тоннелей Особенности исполнения: Возможность настройки частоты измерений и частоты передачи данных Возможность работы с собственными базовыми станциями LoRaWAN Различные диапазоны измерений для разных задач Cтепень пыле- и влагозащиты IP65 Возможность подключения внешней антенны

—

Москва

SVWG-EC Закладной струнный датчик деформации

Закладной струнный датчик деформации предназначен для определения напряжений и деформаций в массиве бетона. Датчик деформации устанавливается в арматурный каркас до заливки. Для определения напряжений по трем осям устанавливается 3 датчика во взаимно перпендикулярных направлениях. Аналоговый зaкладной тензометр может быть подключен к контроллеру струнных датчиков TSG-S01-VW, портативному регистратору Smart Logger, автономным модулям сбора данных CU-LoRaWAN или к считывающим устройствам струнных датчиков других фирм-производителей. Подтверждена совместимость струнных закладных тензодатчиков с даталоггерами фирм Campbell Scientific, GeoKon, ACE Instruments. Цифровой закладной струнный датчик деформации имеет выход RS-485, что позволяет организовывать последовательное подключение датчиков с общей длиной линии до 800 м. Область применения закладного струнного датчика деформации длительные измерение относительных деформаций и напряжений в фундаментных плитах, сваях, несущих бетонных строительных конструкциях мониторинг напряженно-деформированного состояния строительных конструкций в системах мониторинга СМИК геотехнический мониторинг обделки тоннелей, крепи шахт контроль напряжений горных пород при мониторинге напряженно-деформированного состояния в процессе проходки подземных выработок, тоннелей

—

Москва

SVWG-RB Датчик напряжения в арматуре

Струнный датчик напряжения в арматуре предназначен для контроля напряжений растяжения/сжатия и деформаций в арматурном каркасе железобетонных строительных конструкций. Струнный датчик напряжения в арматуре предназначен для контроля напряжений растяжения/сжатия и деформаций в арматурном каркасе железобетонных строительных конструкций. Датчик состоит из струнного первичного преобразователя с приваренными к нему по бокам арматурными стержнями длиной 500 мм. Датчик крепится к арматуре вязальной проволокой или сваркой. Cтрунный датчик напряжения поставляется с аналоговым или цифровым выходом, что дает гибкость при создании систем мониторинга напряженно-деформированного состояния. Область применения: системы мониторинга строительных конструкций системы геотехнического мониторинга Назначение: Мониторинг напряженно-деформированного состояния свай Мониторинг напряженно-деформированного состояния фундаментной плиты

—

Москва

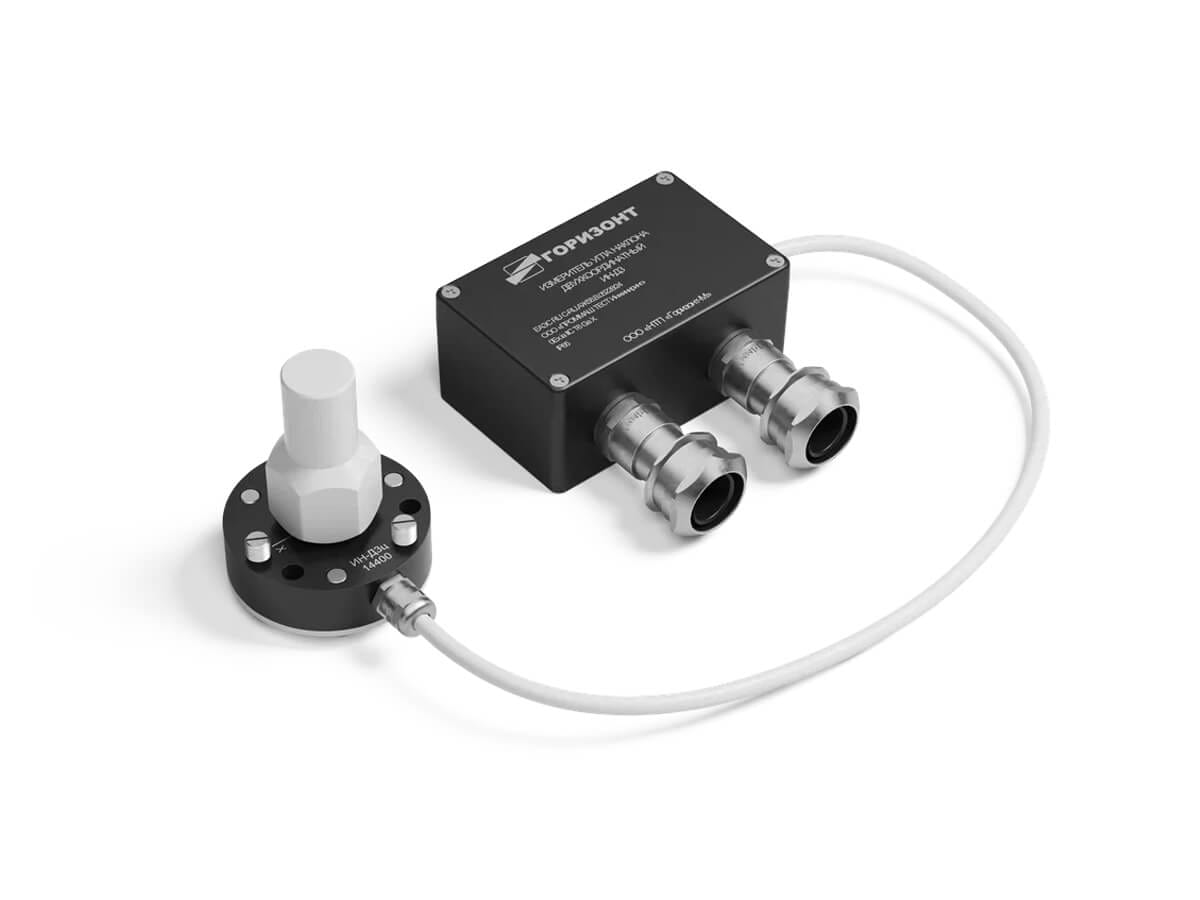

Инклинометр ИН-Д3 Ex

Инклинометр ИН-ДЗ Ex (взрывозащищенное исполнение) предназначен для измерения угла наклона в системах мониторинга объектов во взрывоопасных зонах. Применяется на объектах в нефтегазодобычи, нефтегазопроводах и объектах хранения и переработки нефти и газа. нклинометр ИН-ДЗ Ex предназначен для измерения угла наклона в системах мониторинга строительных конструкций и геотехнического мониторинга в взрывоопасных зонах. Применяется на объектах добычи, переработки, транспортировки и хранения нефте- и газопродуктов. Отличительной особенностью инклинометра является высокая температурная и временная стабильность, по сравнению с датчиками МЭМС. Датчик ИН-Д3 представляет собой пыле-влагозащищенную моноблочную конструкцию и включает в себя чувствительный элемент – высокоточный маятниковый первичный преобразователь угла наклона, электронный блок с цифровым выходом и корпус c регулировочными опорными винтами. Инклинометры ИН-Д3 Ex применяются в системах мониторинга строительных конструкций на следующих объектах: опоры трубопроводов, эстакады резервуары хранения нефтепродуктов трубы и факельные установки здания насосных станций и газотурбинных агрегатов другие строительные конструкции во взрывоопасных зонах Инклинометр ИН-Д3 Ex соответствует следующим нормативным документам: ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах ГОСТ 31610.0-2014 ГОСТ 31610.11-2014 Взрывозащищенное исполнение инклинометра ИН-Д3 Ex реализует тип взрывозащиты – искробезопасная цепь «ia» по ГОСТ 31610.11-2014. Назначение Контроль отклонения объекта от вертикали в системах мониторинга строительных конструкций и в системах стабилизации углового положения. Особенности исполнения Измерение наклона по двум координатам Исполнение цифровым выходом RS-485 Поддержка протокола обмена данными Modbus Различные диапазоны измерений для разных задач Cтепень пылевлагозащиты IP65 Возможность проведения периодической поверки на объекте без демонтажа

—

Москва

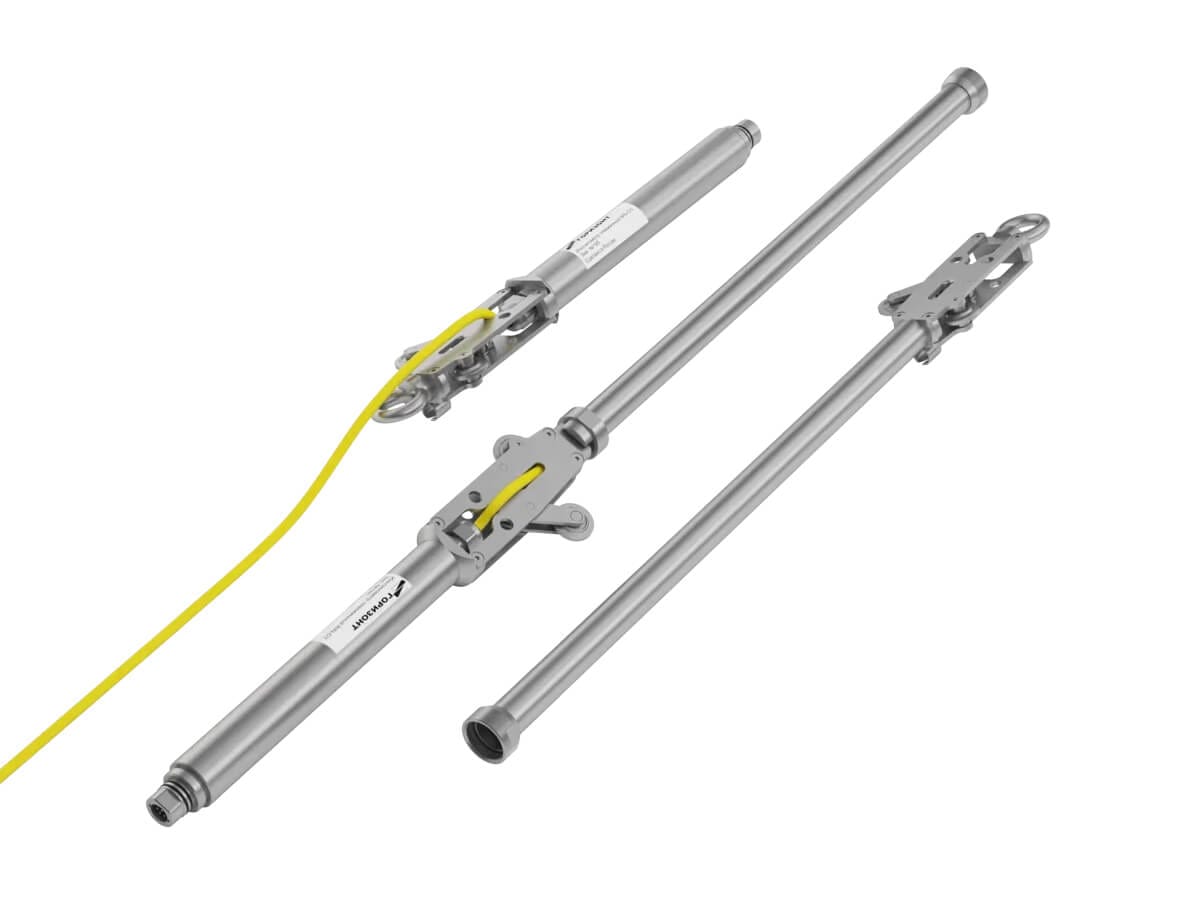

BIN-D3-10 Скважинный инклинометр

Скважинный инклинометр предназначен для контроля горизонтальных и вертикальных подвижек грунта, оползневых процессов, горизонтальных смещений бортов котлована при проведении геотехнического мониторинга, мониторинга напряженно-деформированного состояния тела грунтовых плотин, хвостохранилищ и других искусственных сооружений. Скважинные инклинометры устанавливаются в обсадную инклинометрическую трубу в цепь из нескольких датчиков в зону подвижного слоя грунта. При возникновении подвижек грунта происходит деформация обсадной трубы, что приводит к изменению угла наклона, регистрируемого инклинометрами. Таким образом, по показаниям нескольких инклинометров контролируются относительные горизонтальные смещения подвижного слоя. Назначение контроль горизонтальных и вертикальных подвижек грунтового массива контроль деформации бортов котлована мониторинг оползневых процессов Области применения системы геотехнического мониторинга системы мониторинга строительных конструкций Особенности исполнения Глубина погружения под воду до 50м. Измерение по двум осям Малый временной и температурный дрейф Различная измерительная база 600, 800, 1000, 1200 мм Применение в обсадных трубах 55-90 мм

—

Москва

АН-Д3 Акселерометр-наклономер

Акселерометр-наклономер АН-Д3 – средство измерения угла наклона и колебательных ускорений строительных конструкций в системах мониторинга строительных конструкций СМИК. В устройстве совмещен функционал инклинометра и прецизионного акселерометра сверхмалых ускорений в диапазоне 0-20 Гц. Области применения Промышленное и гражданское строительство Системы мониторинга строительных сооружений с целью определения кренов, прогибов и деформаций несущих конструкций, балок, колон, оснований и фундаментов Атомная энергетика Системы статического и динамического мониторинга эксплуатируемых объектов использования атомной энергии по СТО-СРО-С 60542960 00043-2015 Основные возможности АН-Д3 В АН-Д3 совмещены две функции инклинометра (контроль изменения углов наклона строительной конструкции) и акселерометра (измерение ускорений строительных конституций), работающего в диапазоне 0-20 Гц. АН-Д3 разработан специально под задачи систем мониторинга строительных конструкций. При разработке был учтен многолетний опыт применения инклинометров серии ИН-Д3. В АН-Д3 реализован: высокий уровень помехозащищенности цифровой линии контроль собственного состояния акселерометра, передача информации о состоянии точная синхронизация по времени измерений нескольких акселерометров АН-Д3 дает возможность проводить анализ колебаний строительных конструкций с нескольких акселерометров Применение АН-Д3 позволяет: увеличить количество измерительных каналов на один датчик без увеличения количества кабельных линий. К двум каналам статических измерений угла наклона добавляется два канала динамических измерений колебательных ускорений снизить стоимость системы мониторинга строительных конструкций за счёт уменьшения количества применяемых датчиков снизить стоимость развертывания системы мониторинга за счёт уменьшения количества установочных элементов, соединительных кабелей, коммутационного оборудования Особенности исполнения 4 измерительных канала передачи данных: X, Y-углы наклона, X, Y-ускорения Передача данных по 2-х проводной линии RS-485 Поддержка протокола Modbus Решение IP31, IP65 Контроль состояния оборудования, передача данных об ошибках в измерительном канале Различные диапазоны измерения углов ±720, ±3600 ±7200,±21600, ±36000 угл. сек.

—

Москва

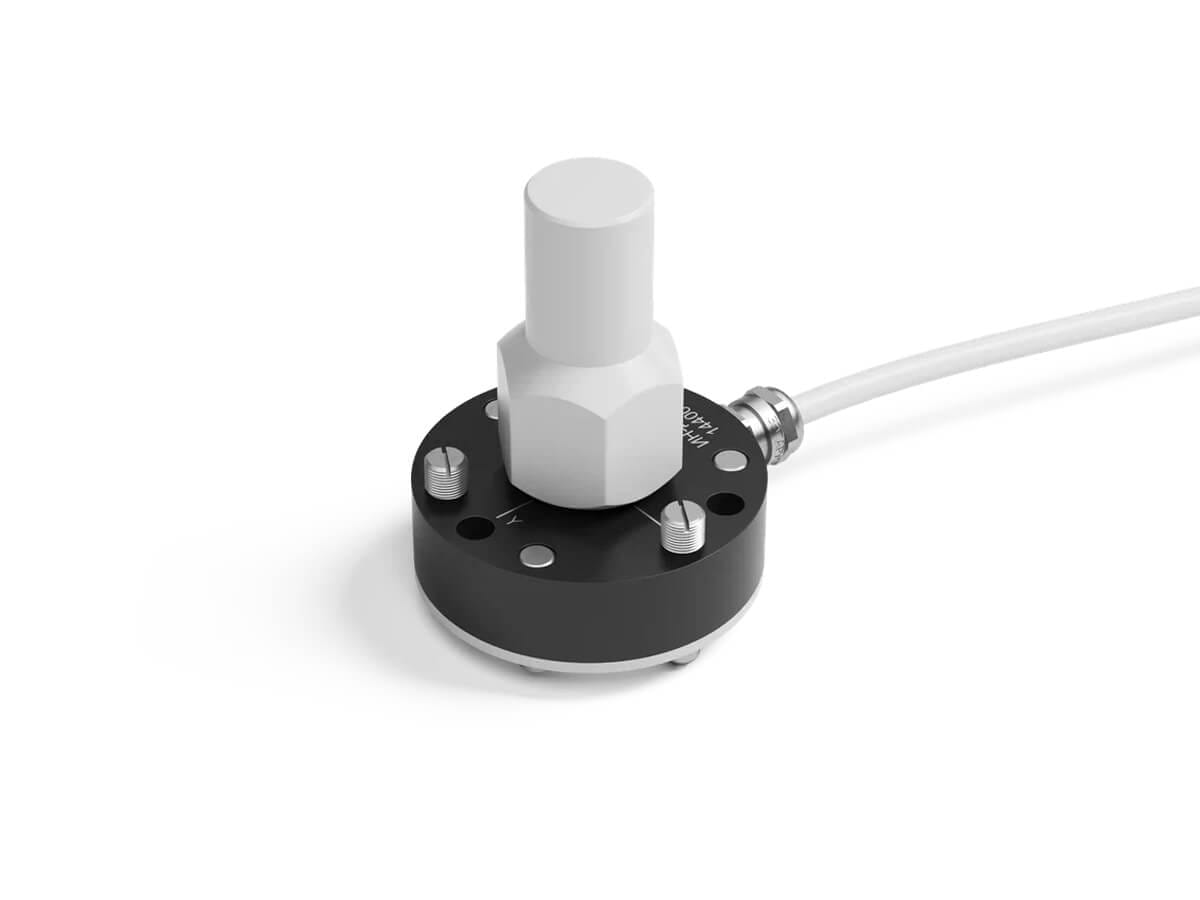

Инклинометр ИН-Д3

Измеритель угла наклона и наклонных перемещений для систем мониторинга строительных конструкций. Прецизионный инклинометр ИН-ДЗ предназначен для измерений малых углов наклона и наклонных перемещений объекта по двум координатам. Инклинометры ИН-Д3 применяются в системах мониторинга строительных конструкций, системах геотехнического мониторинга, исследованиях изгибных деформаций элементов строительных конструкций, в системах контроля углового положения объектов. Отличительной особенностью инклинометра является высокая температурная и временная стабильность, по сравнению с датчиками МЭМС. Датчик ИН-Д3 представляет собой пыле-влагозащищенную моноблочную конструкцию и включает в себя чувствительный элемент — высокоточный маятниковый первичный преобразователь угла наклона, электронный блок с цифровым выходом и корпус c регулировочными опорными винтами. Назначение Контроль отклонения объекта от вертикали в системах мониторинга строительных конструкций, геотехническом мониторинге и системах стабилизации углового положения Регистрация угловых подвижек объекта мониторинга: платформ, оснований, фундаментов, опор, ферм и ригелей, антенно-мачтовых сооружений Области применения инклинометра Промышленное и гражданское строительство Системы мониторинга строительных конструкций с целью определения кренов, прогибов и деформаций несущих конструкций, оснований и фундаментов Особенности исполнения Измерение наклона по двум координатам Исполнение с цифровым выходом RS-485 Поддержка протокола Modbus Различные диапазоны измерений для разных задач Cтепень пылевлагозащиты IP65 Юстировка угла установки с помощью регулировочных опор

—

Москва

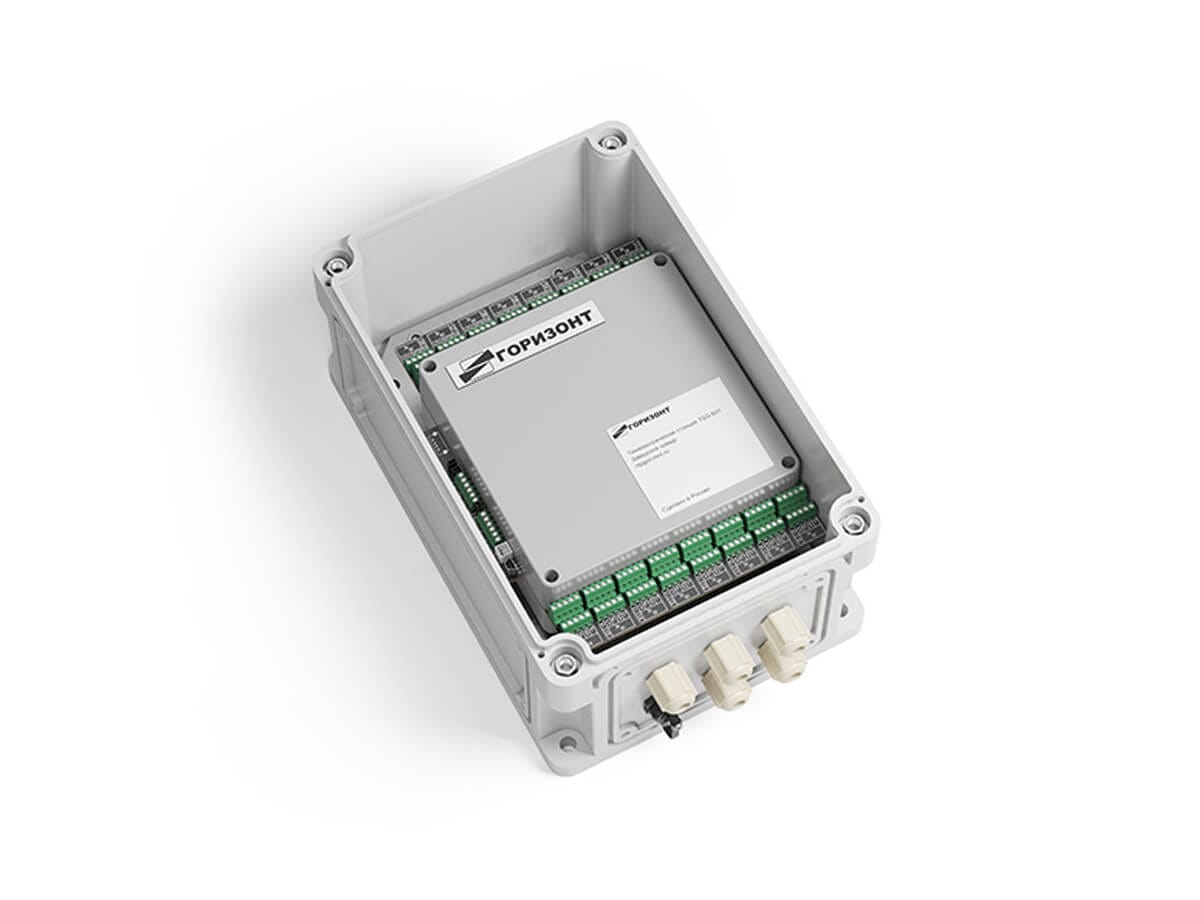

TSG-S01-8,16,32 Тензостанция

Тензостанция TSG-S01 предназначена для построения высокоточных тензометрических измерительных систем, работающих в уличных условиях. Тензостанция TSG-S01 (Тензометрический измерительный усилитель) предназначена для измерения электрических сигналов от тензометрических датчиков различного типа, аналоговых датчиков с выходом по току и напряжению, тензорезисторов, преобразования сигналов в цифровую форму и передачи измерительных данных по цифровым интерфейсам в компьютерные системы. Тензостанция TSG-S01 (Многоканальный измерительный усилитель) предназначена для измерения электрических сигналов от тензометрических датчиков различного типа, аналоговых датчиков с выходом по току и напряжению, единичных тензорезисторов, преобразования сигналов в цифровую форму и передачи измерительных данных по цифровым интерфейсам в компьютерные системы в том случае, если нужна высокая точность и превосходные шумовые характеристики Разработанная изначально для проведения испытаний, тензостанция была адаптирована для построения систем мониторинга и стационарной установки Являясь элементом СМИК, тензостанция TSG-S01 обеспечивает высокоточные измерения сигналов от тензометрических датчиков различного типа (деформации, напряжения, силы, перемещения и пр.), что дает широкие возможности по организации сети, состоящих из различных датчиков разных производителей. Назначение Измерение деформаций в элементах строительных конструкций и деталях машин с помощью тензорезисторов, включенных по мостовой, полумостовой и четвертьмостовой схемам измерений Измерение напряжений в элементах строительных конструкций и деталях машин с помощью тензорезисторов, включенных по мостовой, полумостовой и четвертьмостовой схемам измерений Подключение тензопреобразователей различного назначения Измерения температуры с помощью термопреобразователей и термопар Подключение аналоговых датчиков в выходом по напряжению Подключение аналоговых датчиков с выходом типа «токовая петля» 4-20 мА Области применения всепогодной тензостанции TSG-S01 построение систем мониторинга строительных конструкций, построение диагностических комплексов исследования технического состояния строительных конструкций Особенности исполнения Работа по мостовой, полумостовой и четвертьмостовой схеме Надежное подключения датчиков на клеммы. Компактный форм-фактор: до 32 измерительных канала в одном корпусе Подключение тензостанции к ПК по RS-485/USB/Bluetooth Питания по витой паре линии RS-485 или USB Cтепень пылелагозащиты IP65 Встроенный магазин опорных сопротивлений с возможностью автоматической коммутации мостовых схем

—

Москва

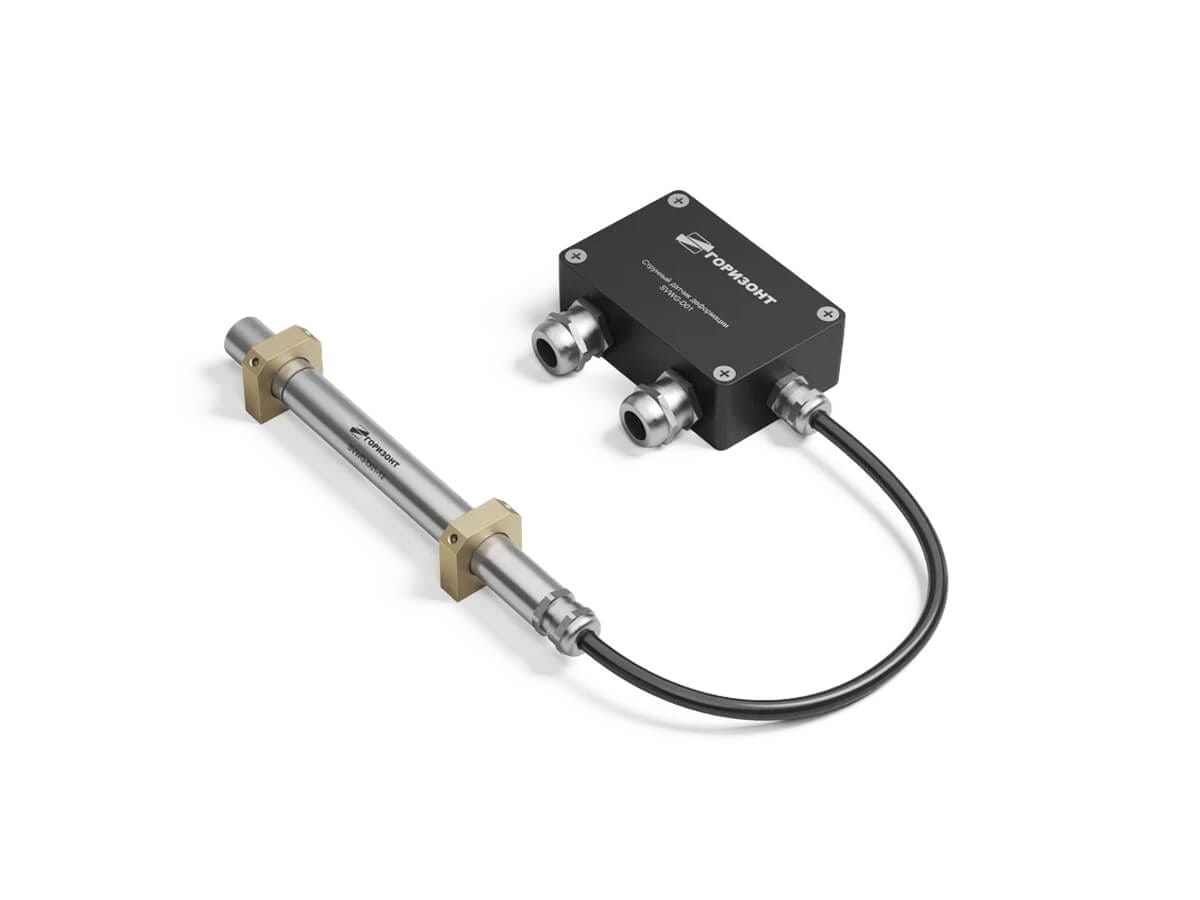

SVWG Струнный датчик деформации

Cтрунный датчик деформации предназначен для измерения статических напряжений растяжения сжатия строительных конструкций в системам мониторинга строительных конструкций и в геотехническом мониторинге. Струнный датчик растяжения сжатия SVWG производства НТП «Горизонт» производится с аналоговым и цифровым выходом RS-485 c поддержкой протокола обмена Modbus. Cтрунный датчик деформации предназначен для измерения статических напряжений растяжения сжатия строительных конструкций в системам мониторинга строительных конструкций и в геотехническом мониторинге. Струнный датчик растяжения сжатия SVWG производства НТП «Горизонт» производится с аналоговым и цифровым выходом RS-485 c поддержкой протокола обмена Modbus. Цифровой выход позволяет развертывать цифровые измерительные цепи, состоящие из нескольких десятков струнных датчиков деформации с длиной линии до 800 метров. Таким образом, нет необходимости установки дорогостоящих даталоггеров сбора данных струнных датчиков. Струнный датчик деформации монтируется на поверхность объекта измерений малоинвазивной точечной сваркой на металл или при помощи анкерных болтов на бетон. Область применения датчиков длительные измерения относительной деформации и напряжений несущих элементов строительных конструкций составе систем СМИК автоматизированные системы мониторинга мостов мониторинг напряжений распорных систем котлованов при проведении геотехнического мониторинга Особенности исполнения степень пыле-влагозащиты IP65/IP68 возможность монтажа на поверхность малоинвазивной точечной сваркой встроенный датчик температуры, температурная коррекция исполнение с цифровых и аналоговым выходом до 40 цифровых датчиков на одной линии длина цифровой линии до 800м.

—

Москва

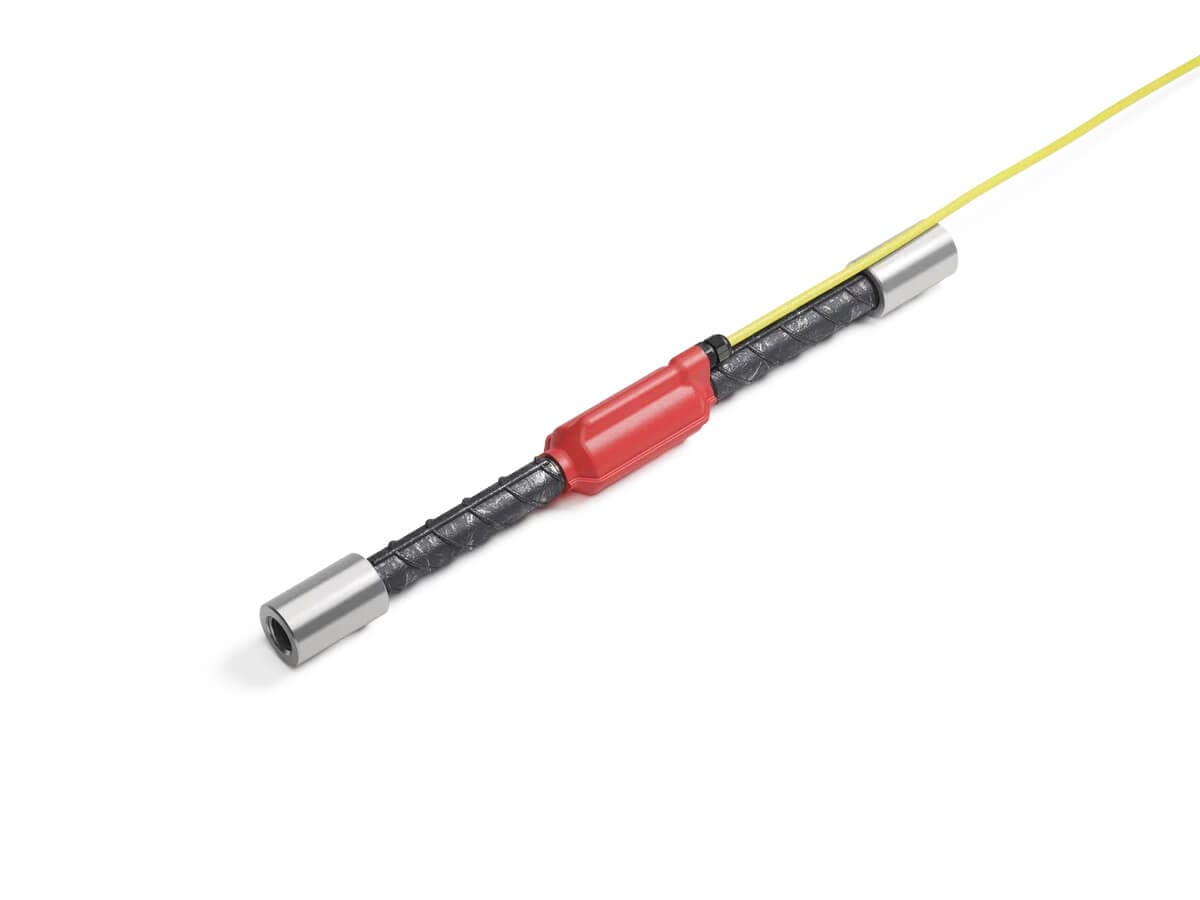

RSS-R Датчик напряжения в арматуре

Датчик напряжения в арматуре предназначен для контроля напряжений растяжения/сжатия и деформаций в арматуре каркаса железобетонных элементов строительных конструкций. Датчик устанавливается в арматурный каркас с помощью соединительных муфт или сваркой. Тензометрический датчик напряжения в арматуре RSS изготавливается из того же материала и того же диаметра, что и арматура каркаса, поэтому при установке датчика в каркас прочность арматуры не снижается. Такой способ установки позволяет добиться наименьшей погрешности измерения напряжений (деформаций) арматуры, т.к. датчик RSS испытывает такие же напряжения, что и сама арматура, являясь частью каркаса. Также возможен способ крепления датчика вязкой к арматурному каркасу или сваркой. При этом датчик изготавливается из арматуры меньшего диаметра, чем сам арматурный каркас, тем самым достигается минимальное влияние датчика на напряженно-деформированное состояние арматурного каркаса. Датчик поставляется с аналоговым выходом тензометрический мост 350 Ом или с цифровым выходом. Датчик выпускается с аналоговым и цифровым выходом. Датчики с цифровым выходом RS-485 могут быть подключены в последовательные цепи до 20 цифровых датчиков напряжения арматуры RSS-D01 на одну цифровую линию и передачу данных на расстояние до 800 м. Подключение осуществляется по протоколу обмена Modbus, что гарантирует легкую интеграцию в систему СМИК или геотехнического мониторинга любого производителя. Электронный блок датчика RSS-D01 находится в отдельном корпусе, размещающимся вне зоны заливки, что позволяет проводить обслуживание и ремонт электроники датчика в случае необходимости Датчик с аналоговым выходом может быть подключен к тензометрическому измерительному усилителю любого производителя.

—

Москва
