Кузьменко Борис Борисович НТП Горизонт

Базовая станция LoRaWAN

Базовая станция LoRaWAN 2.2 предназначена для построения радиосети датчиков, работающих по технологии LoRaWAN. Простое и надежное решение от компании Вега Абсолют позволяет быстро развернуть сеть сбора данных без больших затрат. Базовая станция имеет выход Ethernet и 3G. Базовая станция может быть оснащена всенаправленной или секторной антенной. Область применения: – Системы геотехнического мониторинга – Системы термометрического мониторинга – Системы мониторинга строительных конструкций Особенности исполнения: -выход Ethernet, 3G -cтепень защиты IP65 -температурный диапазон -40…+70°С Технические характеристики: GPS приемник да, со встроенной антенной 3G модем да Операционная система Linux Канал связи с сервером Ethernet, GSM 3G USB-порт да Диапазон рабочих температур, °С -40…+70 Количество каналов LoRaWAN® 8 Частотный диапазон 863-870 МГц Мощность передатчика до 500 мВт (27 dBm) Антенный разъём N-Type female Дальность радиосвязи в сельской местности до 15 км Дальность радиосвязи в плотной городской застройке до 5 км Потребляемая мощность до 10 Вт Тип питания Passive POE 4,5(+) 7,8(-) 15Вт Напряжение питания 12…48 В Размеры корпуса, мм 190 х 183 х 75 Степень защиты корпуса IP67 Крепление на балки/мачты

—

Москва

Даталоггер SmartLogger

Даталоггер SmartLogger предназначен для автономной регистрации показаний с цифровых датчиков НТП Горизонт, работающих по интерфейсу RS-485 и записи данных на SD-карту. Синхронизация по времени осуществляется по GPRS или сигналам точного времени GPS/ГЛОНАСС. Технические характеристики: Количество подключаемых датчиков До 256 Количество линий RS-485 1 Источник питания Внешний/внутренний Тип памяти SD Внешние интерфейсы Bluetooth, GPRS Синхронизация GPS/ГЛОНАСС Тип батарей 2 шт. x Тип D. Li SoCl2 Напряжение питания от внешнего источника 12В Габаритные размеры 80x115x51 Масса c батареями 400

10 руб.

Москва

SVWG-D01-LoRa Струнный датчик деформации

Беспроводной струнный датчик деформации предназначен для измерения механических напряжений и деформаций в строительных конструкциях в тех случаях, когда организация системы сбора данных с использованием кабелей не целесообразна или не возможна. Беспроводной струнный датчик деформации SVWG-D01-LoRa работает от батарей и передает данные по беспроводному протоколу LoRaWAN, что дает возможность полностью отказаться от проводов при развертывании системы мониторинга строительных конструкций и систем геотехнического мониторинга. Это особенно актуально при проведении работ по мониторингу напряженно-деформированного состояния строительных конструкций в процессе строительных работ. Номер в Госреестре СИ 80143-20 >> Протокол LoRaWAN (Long Range Wide-Area Networks) создан для работы в сетях LPWAN (Low-power Wide-area Network) — беспроводная технология передачи небольших по объёму данных на дальние расстояния, разработанная для распределённых сетей телеметрии и интернета вещей. LPWAN является технологией, обеспечивающей среду сбора данных c различных датчиков НТП Горизонт. Протокол LoRaWAN оптимизирован для работы устройств, передающих небольшие пакеты и использующие для питания батареи. Собственных батарей струнного датчика деформации SVWG-D01-LoRa хватает для работы в течении нескольких лет в условиях российского севера. Использование беспроводных струнных датчиков деформации SVWG-D01-LoRa с поддержкой LoRaWAN существенно сокращает затраты на проектирование и монтаж, т.к. подразумевает полный отказ от кабельных линий. Построение измерительной сети датчиков возможно двумя способами: -установка собственной базовой станции LoRaWAN, которая подключается к Internet, при этом затраты по созданию собственного покрытия радиосети LoRaWAN минимальны -подключение беспроводных датчиков деформации SVWG-D01-LoRa к сети операторов связи LPWAN Область применения датчиков: – длительные измерение относительной деформации и напряжения в сваях, подпорных стенках, колоннах, опорах и стенках резервуаров, других элементах строительных конструкций -мониторинг распорных балок котлована -контроль надвижки пролетных строений при строительстве мостовых сооружений – диагностический контроль состояния конструкций зданий и сооружений при их строительстве и эксплуатации – геотехничнический мониторинг обделки тоннелей, крепи шахт – контроль напряжений горных пород при мониторинге напряженно-деформированного состояния в процессе проходки подземных выработок, тоннелей Особенности исполнения: – Возможность настройки частоты измерений и частоты передачи данных – Возможность работы с собственными базовыми станциями LoRaWAN – Различные диапазоны измерений для разных задач – Cтепень пыле-влагозащиты IP65. – Возможность подключения внешней антенны

10 руб.

Москва

SVWG-01-EC200/300/400 Датчик деформации

Закладной струнный датчик деформации с увеличенной измерительной базой предназначен для определения напряжений и деформаций в массиве бетона при наличии крупных неоднородностей. Датчик деформации устанавливается в арматурный каркас до заливки. После застывания бетона растяжения и сжатия окружающего бетона передаются на датчик деформации с помощью закладных якорей. Для определения напряжений по трем осям устанавливается 3 датчика в взаимно перпендикулярных направлениях. Аналоговый зaкладной тензометр может быть подключен к контроллерам струнных датчиков TSG-S01-VW (НТП “Горизонт”) или считывающим устройствам других фирм-производителей. Подтверждена совместимость струнных закладных тензодатчиков с даталоггерами фирм Campbell Scientific, GeoKon, RST Instruments, НИИЭС. Номер в Госреестре СИ 80143-20 >> Область применения закладного струнного датчика деформации – длительные измерение относительных деформаций и напряжений в фундаментных плитах, сваях, несущих бетонных строительных конструкциях – диагностический контроль состояния конструкций зданий и сооружений при их строительстве и эксплуатации – мониторинг напряженно-деформированного состояния строительных конструкций – геотехнический мониторинг обделки тоннелей, крепи шахт – контроль напряжений горных пород при мониторинге напряженно-деформированного состояния в процессе проходки подземных выработок, тоннелей

10 руб.

Москва

SVWG-RB Датчик напряжения в арматуре

Струнный датчик напряжения в арматуре предназначен для контроля напряжений растяжения/сжатия и деформаций в арматурном каркасе железобетонных строительных конструкций. Датчик состоит из струнного первичного преобразователя и с приваренными к нему по бокам арматурными стержнями длиной 500мм. Датчик крепится к арматуре вязальной проволокой или сваркой. Cтрунный датчик напряжения поставляется с аналоговым или цифровым выходом, что дает гибкость при создании систем мониторинга напряженно-деформированного состояния. Область применения: -системы мониторинга строительных конструкций -системы геотехнического мониторинга Назначение: -Мониторинг напряженно-деформированного состояния свай -Мониторинг напряженно-деформированного состояния фундаментной плиты Технические характеристики: Характеристика SVWG-01-RB SVWG-D01-RB Тип выхода/Выходная характеристика: аналоговый цифровой Диапазон измерений относительной деформации, при использовании крепежа из комплекта поставки, мкм/м 0…2200 Диапазон изменения частоты колебания струны, Гц [690-1800] ±20% [690-1800] ±20% Основная приведенная погрешность к диапазону измерений относительной деформации при температуре 24°С, % от диапазона ±1 Измерительная база, мм 80,0 ± 0,3 Собственный дрейф нуля, % от диапазона ±1 Восстанавливающая сила, не более, Н 30 Протокол обмена – АСИН, АН-Д3, ModBus Скорость обмена, бит/c – 9600 Кол-во датчиков на цифровой линии RS-485, шт. – До 60 Длина цифровой линии RS-485,м – До 800 Измерение температуры Термистор NTC встроенный датчик температуры Рабочий температурный диапазон, °С от -52 до +60 Напряжение питания, В – 9-28В Потребляемая мощность, BА – 0,2 Токопотребление – 8мА при напряжении 24В Габаритные размеры датчика (длина × диаметр), мм 1200×D21 Диаметр арматурных стержней,мм D10, D16 Средний срок службы, лет 10 Информация для заказа: SVWG-01-RB Струнный датчик напряжения в арматуре накладной. Аналоговый выход SVWG-D01-RB Струнный датчик напряжения в арматуре накладной. Цифровой выход RS-485. Поддержка ModBu

10 руб.

Москва

HSSG-D01 Гидростатический нивелир

Гидростатический нивелир предназначен для измерения относительных и абсолютных осадок строительных конструкций и грунтового массива при проведении непрерывного мониторинга. Система мониторинга вертикальных перемещений применяются в составе систем мониторинга строительных конструкций, геотехнического мониторинга. Работа системы гидростатического нивелирования основана на принципе сообщающихся сосудов: уровни размещаются на разных частях конструкции, требующих наблюдений. При возникновении осадки элемента строительных конструкций или просадки грунта, гидростатический нивелир регистрирует относительное изменение уровня рабочей жидкости, перетекающей между емкостями нивелиров, находящихся в зоне и вне зоны отсадки. Относительная осадка строительной конструкции рассчитывается как разница изменений показаний уровня жидкости разных нивелиров. При установке референсного гидростатического нивелира вне зоны осадки система гидростатических уровней измеряет осадку конструкции относительно неподвижного референсного уровня. Назначение: -Мониторинг осадки зданий и сооружений, свай и фундаментной плиты -Мониторинг осадки тела плотины ГЭС и других гидротехнических сооружений -Мониторинг осадки тоннелей, штолен горных выработок -Контроль прогиба мостов при статических испытаниях и непрерывном мониторинге Области применения гидростатических нивелиров: -Тоннелестроение -Строительство гидротехнических сооружений -Гражданское строительство -Мониторинг осадки искусственных насыпей Особенности исполнения: -Корпус из нержавеющей стали -Длина гидростатических линий до 700м -Применение тонких трубок 1/4″ и металлопласта -Цифровой выход RS-485, протокол ModBus Основные технические характеристики гидростатического уровня: Модельный ряд HSSG-D01-25 HSSG-D01-05 HSSG-D01-1 Диапазон измерения уровня 250мм 500мм 1000мм Тип чувствительного элемента ёмкостной Чувствительность, от диапазона 0,01% Основная погрешность измерения 0,2мм 0,5мм 1мм Температурный дрейф нуля в диапазоне -40 +50°С 0,01%/°С 0,005%/°С 0,005%/°С Собственный дрейф нуля за 6 месяцев 0,2мм 0,5мм 0,5мм Встроенный датчик температуры да Расстояние между датчиками -при использовании трубок 1/4″ до 100м -при использовании металлопластиковой трубы D20 до 700м Степень пылевлагозащиты IP67 Габаритные размеры датчика (диаметр x высота) D38x355 D38x605 D38x115 Габаритные размеры расширительной емкости (ВxШхГ) 290x255x150 Рабочий диапазон температур, -40…+60°С Рабочая жидкость ПМС-5 Тип соединительной трубки по атмосфере, внешний диаметр Полиэтиленовая трубка, 9мм Тип соединительной трубки по жидкости, внешний диаметр Полиэтиленовая трубка 1/4″, 9мм/ Металлопласт, 20мм Цифровая линия RS-485 (ModBus RTU) Скорость обмена 9600 бит/с Длина цифровой линии до 800м Напряжение питания 9-28В Токопотребление при 24В 10мА Информация для заказа HSSG-D01-25 Гидростатический нивелир. Диапазон вертикальных перемещений 250мм. Выход RS-485 HSSG-D01-05 Гидростатический нивелир. Диапазон вертикальных перемещений 500мм. Выход RS-485 HSSG-D01-01 Гидростатический нивелир. Диапазон вертикальных перемещений 1000мм. Выход RS-485 HSSG_LIQ_10 Рабочая жидкость. Объем 10л HSSG_Tank Расширительная емкость гидростатического нивелира ПРОДУКЦИЯ * РАСПРЕДЕЛЕННЫЕ СЕНСОРЫ * АКСЕЛЕРОМЕТРЫ * НАКЛОНОМЕРЫ / ИНКЛИНОМЕТРЫ * СКВАЖИННЫЕ ИНКЛИНОМЕТРЫ * ДАТЧИКИ ПЕРЕМЕЩЕНИЯ * ДАТЧИКИ ОСАДКИ / ГИДРОСТАТИЧЕСКИЕ НИВЕЛИРЫ * ДАТЧИКИ ДЕФОРМАЦИИ * ДАТЧИКИ УРОВНЯ / ПЬЕЗОМЕТРЫ * ДАТЧИКИ ТЕМПЕРАТУРЫ * ТЕНЗОРЕЗИСТОРЫ * ТЕНЗОСТАНЦИИ / ИЗМЕРИТЕЛЬНЫЕ УСИЛИТЕЛИ * ОБОРУДОВАНИЕ СБОРА ДАННЫХ * ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕHSSG-D01 Гидростатический нивелир Гидростатический нивелир предназначен для измерения относительных и абсолютных осадок строительных конструкций и грунтового массива при проведении непрерывного мониторинга. Система мониторинга вертикальных перемещений применяются в составе систем мониторинга строительных конструкций, геотехнического мониторинга. Работа системы гидростатического нивелирования основана на принципе сообщающихся сосудов: уровни размещаются на разных частях конструкции, требующих наблюдений. При возникновении осадки элемента строительных конструкций или просадки грунта, гидростатический нивелир регистрирует относительное изменение уровня рабочей жидкости, перетекающей между емкостями нивелиров, находящихся в зоне и вне зоны отсадки. Относительная осадка строительной конструкции рассчитывается как разница изменений показаний уровня жидкости разных нивелиров. При установке референсного гидростатического нивелира вне зоны осадки система гидростатических уровней измеряет осадку конструкции относительно неподвижного референсного уровня. * Информационный буклет HSSG-D01Назначение: -Мониторинг осадки зданий и сооружений, свай и фундаментной плиты -Мониторинг осадки тела плотины ГЭС и других гидротехнических сооружений -Мониторинг осадки тоннелей, штолен горных выработок -Контроль прогиба мостов при статических испытаниях и непрерывном мониторинге Области применения гидростатических нивелиров: -Тоннелестроение -Строительство гидротехнических сооружений -Гражданское строительство -Мониторинг осадки искусственных насыпей Особенности исполнения: -Корпус из нержавеющей стали -Длина гидростатических линий до 700м -Применение тонких трубок 1/4″ и металлопласта -Цифровой выход RS-485, протокол ModBus Схема установки нивелиров

10 руб.

Москва

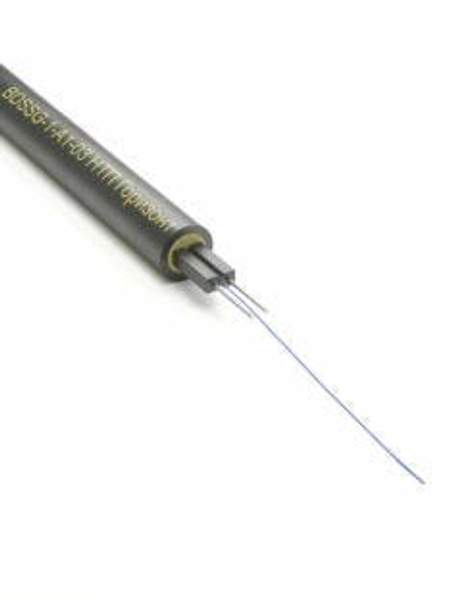

BDSSG-S Сенсор деформации грунта

Распределенный сенсор деформации предназначен для контроля подвижек грунта при мониторинге территориально-распределенных объектов, тел грунтовых плотин, оползневых и карстовых процессов в грунтах. Распределенный сенсор деформации BDSSG-C работает на принципе рассеивания Мандельштама-Бриллюэна, при котором сдвиг частоты отраженного оптического сигнала зависит от температуры и деформации. Оптическое волокно размещено в распределенном датчике деформации таким образом, чтобы максимально передать подвижку грунта на деформацию волокна, не допуская его разрушения. Распределенный волоконно-оптический сенсор деформации применяется совместно с распределенным сенсором температуры BDTSG-C и грунтовым анкером SAG-SS. Область применения: -системы мониторинга грунтовых оснований территориально распределенных объектов -системы мониторинга плотин -системы мониторинга оползней -системы мониторинга карстовых процессов Особенности исполнения: -индивидуальная калибровка каждого сенсора -большое допустимое растягивающее усилие Технические характеристики: Параметр Значение Диапазон измерения продольной деформации, % от длины измерительной базы ±0,5 Абсолютная погрешность измерения деформации 100 мкм/м Стойкость к раздавливающим нагрузкам, Н/см не менее 300 Максимально-допустимые растягивающие усилия, Н не менее 220 Минимальный допустимый радиус изгиба, диаметр кабеля не более 20 Тип оптического волокна Одномодовое, совместимое с ITU-T G.652 или G.657 Температура, °С -хранения от -40 до 50 -монтажа* от -30 до +40 -эксплуатации от -60 до +60 Гарантийный срок эксплуатации, лет 3 Срок эксплуатации, лет не менее 20

10 руб.

Москва

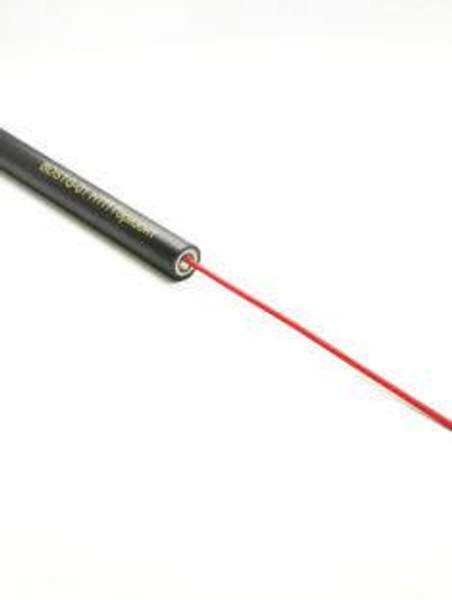

BDTSG Сенсор температуры

Распределенный сенсор температуры предназначен для компенсации влияния температуры при создании систем мониторинга на базе распределенных датчиков деформации BDSSG. Распределенный сенсор температуры BDSSG работает на принципе рассеивания Мандельштама-Бриллюэна, при котором сдвиг частоты отраженного оптического сигнала зависит от температуры и деформации. Оптическое волокно размещено в распределенном датчике температуры таким образом, чтобы деформация объекта мониторинга не вызывало деформации оптического волокна. Область применения: -системы мониторинга грунтовых оснований территориально распределенных объектов -системы мониторинга плотин -системы мониторинга оползней -системы мониторинга карстовых процессов Особенности исполнения: -индивидуальная калибровка каждого сенсора -большое допустимое растягивающее усилие Технические характеристики: Параметр Значение Диапазон измерения температуры, °С от -40 до +50 Погрешность измерения температуры, °С 2 Допустимая растягивающая нагрузка (статическая), кН до 80 Допустимая растягивающая нагрузка (динамическая), кН до 92,0 Допустимая раздавливающая нагрузка, кН/см до 1,5 Диаметр кабеля, мм 9,8…30,0 Масса 1 км кабеля, кг 65…2500 Температура эксплуатации, °С от -60 до +60 Температура хранения, °С от -60 до +60 Температура монтажа, °С от -30 до +50 Гарантийный срок, с момента ввода в эксплуатацию, год 2 Срок эксплуатации, лет не менее 20

10 руб.

Москва

BDSSG-C Сенсор деформации конструкций

Распределенный сенсор деформации предназначен для контроля деформаций протяженных стальных и железобетонных конструкций, таких как нефте- и газопроводы, фундаментные плиты большой площади. Распределенный сенсор деформации BDSSG-C работает на принципе рассеивания Мандельштама-Бриллюэна, при котором сдвиг частоты отраженного оптического сигнала зависит от температуры и деформации. Оптическое волокно размещено в распределенном датчике деформации таким образом, чтобы максимально передать деформацию объекта мониторинга на деформацию волокна, не допуская его разрушения в широком диапазоне деформаций. Распределенный волоконно-оптический сенсор деформации применяется совместно с распределенным сенсором температуры BDTSG-C. Область применения: – системы мониторинга строительных конструкций – мониторинг напряжений и деформаций в фундаментной плите – мониторинг напряжений и деформаций в трубопроводах Особенности исполнения: -индивидуальная калибровка каждого сенсора -большое допустимое растягивающее усилие Технические характеристики: Параметр Значение Диапазон измерения продольной деформации, % от длины измерительной базы ±0,5 Абсолютная погрешность измерения деформации 100 мкм/м Стойкость к раздавливающим нагрузкам, Н/см не менее 300 Максимально-допустимые растягивающие усилия, Н не менее 220 Минимальный допустимый радиус изгиба, диаметр кабеля не более 20 Тип оптического волокна Одномодовое, совместимое с ITU-T G.652 или G.657 Температура, °С -хранения от -40 до 50 -монтажа* от -30 до +40 -эксплуатации от -60 до +60 Гарантийный срок эксплуатации, лет 3 Срок эксплуатации, лет не менее 20

—

Москва

FibrisTerre FTB5020 Анализатор распределенных датчиков

Предназначен для построения систем мониторинга на основе распределенных сенсоров деформации и температуры. Принцип действия анализатора основан на измерении частотных характеристик вынужденного рассеяния Мандельштама-Бриллюэна импульсного лазерного излучения, распространяющегося в оптическом волокне. Частота рассеянного излучения сдвинута относительно частоты исходного излучения на величину, пропорциональную скорости акустических волн, распространяющихся в оптическом волокне, линейно зависящую от температуры и механической деформации среды распространения. Данный сдвиг называют бриллюэновским сдвигом частоты. Измерения распределения температуры и деформации по длине оптического волокна осуществляются с использованием временного анализа, сходного с радиолокационным анализом. В оптическое волокно запускается лазерный импульс, и мощность вернувшегося рассеянного излучения записывается как функция времени. Таким образом, определяются температура и деформация в каждой точке оптического волокна по всей его длине. Область применения: – системы мониторинга строительных конструкций – мониторинг напряжений и деформаций в фундаментной плите – мониторинг напряжений и деформаций в трубопроводах – системы мониторинга грунтовых оснований территориально распределенных объектов – системы мониторинга плотин – системы мониторинга оползней – системы мониторинга карстовых процессов Технические характеристики: Наименование характеристики Значение Диапазон измерений длины, м от 60 до 50000 Динамический диапазон, дБ, не менее 20 Разрешающая способность по длине линии, м, не хуже -при длине линии до 2 км -при длине линии до 25 км -при длине линии до 50 км 0,2м 0,5м 1м Диапазон измерений деформации, % от длины измерительной базы, мкм/м от 100 до 20000 мкм/м Пределы допускаемой абсолютной погрешности измерений деформации, мкм/м, не более 20 Диапазон измерений температуры, ос от – 40 до +100 Пределы допускаемой абсолютной погрешности измерений температуры, ос +/-2 Типовое время измерения, мин.: -при длине линии до 0,2 км -при длине линии до 2 км -при длине линии до 25 км -при длине линии до 50 км 0,3 1 8 25 Интерфейс подключения Ethernet Тип оптического разъема Е-2ООО/АРС Конфигурация подключаемого оптического волокна Петля Напряжение питания, 220В Потребляемая мощность, ВА 60 Габаритные размеры средства измерений (ДxШxВ), мм 365x483x88 Масса, кг, не более 13 Условия эксплуатации: – температура окружающей среды, о с – относительная влажность, % от 0 до + 45 от 30 до 90

10 руб.

Москва

АН-Д3 Акселерометр-наклономер

Акселерометр-наклономер АН-Д3 – средство измерения угла наклона и колебательных ускорений строительных конструкций в системах мониторинга строительных конструкций СМИК. В устройстве совмещен функционал инклинометра и прецизионного акселерометра сверхмалых ускорений в диапазоне 0-20Гц. * Информационный буклет АН-Д3 * Руководство по эксплуатации АН-Д3 Области применения: Промышленное и гражданское строительство – Системы мониторинга строительных сооружений с целью определения кренов, прогибов и деформаций несущих конструкций, балок, колон, оснований и фундаментов – Системы мониторинга напряженно-деформированного состояния большепролетных конструкций и высотных сооружений, мостов, антенных опор Атомная энергетика -Системы статического и динамического мониторинга эксплуатируемых объектов использования атомной энергии по СТО-СРО-С 60542960 00043-2015 Ветроэнергетика -Виброчастотный мониторинг напряженно-деформированного состояния опор ветрогенераторов Основные возможности АН-Д3 В АН-Д3 совмещены две функции инклинометра (контроль изменения углов наклона строительной конструкции) и акселерометра (измерение ускорений строительных конституций), работающего в диапазоне 0-20ГЦ. Благодаря своему принципу работы возможно измерение колебаний в диапазоне от 0(DC)Гц, чего невозможно добиться, используя акселерометры и сейсмоприемники с пьезокерамическими, электронно-молекулярными у которых нижняя граница измеряемых частот находится в интервале 0,1 -0,5Гц. MEMS-акселерометры не обладают требуемой чувствительностью. АН-Д3 разработан специально под задачи систем мониторинга строительных конструкций. При разработке был учтен многолетний опыт применения инклинометров серии ИН-Д3. В АН-Д3 реализован: – высокий уровень помехозащищенности цифровой линии – контроль собственного состояния акселерометра, передача информации о состоянии – запись в файл значений ускорений – расчет среднего значения и максимального значения ускорений строительных конструкций за заданный период – точная синхронизация по времени измерений нескольких акселерометров АН-Д3 дает возможность проводить анализ колебаний строительных конструкций с нескольких акселерометров Применение АН-Д3 позволяет: – увеличить количество измерительных каналов на один датчик, без увеличения количества кабельных линий. К двум каналам статических измерений угла наклона добавляется два канала динамических измерений колебательных ускорений – снизить стоимость системы мониторинга строительных конструкций за счёт уменьшения количества применяемых датчиков – снизить стоимость развертывания системы мониторинга за счёт уменьшения количества установочных элементов, соединительных кабелей, коммутационного оборудования Особенности исполнения: – 4 измерительных канала передачи данных: X,Y-углы наклона, X,Y-ускорения, – Передача данных по 2-х проводной линии RS-485 – Поддержка протокола ModBUS, – Решение IP31, IP65 – Контроль состояния оборудования, передача данных об ошибках в измерительном канале. – Различные диапазоны измерения углов ±720, ±3600 ±7200,±21600, ±36000 угл. сек. Принцип работы: Акселерометр-наклономер АН-Д3 состоит из первичного преобразователя и электронного блока в состав которого входит: электронный модуль аналогового преобразования, модуль аналогово-цифрового преобразования, модуль цифровой обработки сигнала. Корпус имеет 3 опорных винта, с помощью которых производится точная установка измерителя на объекте. Первичный преобразователь акселерометра-наклономера представляет собой заполненную электролитом ампулу с пятью токовыводами. Маятник, подвешенный на нерастяжимой нити, являющийся центральным электродом, и четыре боковых электрода образуют мостовую измерительную схему. При наклоне или ускорении преобразователя изменяются расстояния между центральным электродом-маятником и боковыми электродами в двух взаимоперпендикулярных направлениях (при воздействии ускорений изменение положения маятника вызвано силой инерции). Это приводит к изменению электрических сопротивлений заполненных электролитом межэлектродных полостей. Электронный модуль аналогового преобразования, отслеживая указанные изменения, вырабатывает электрические сигналы, величины которых определяют суммарный вклад составляющих углов наклона и воздействующих на маятник ускорений по двум измерительным осям. Полученный электрический сигнал подвергается аналого-цифровому преобразованию и последующей цифровой обработке: – Для выделения составляющей ускорения в полученном сигнале применяется: передискретизация сигнала на более высокую частоту, подавление сигнала в области высоких частот, цифровая корректирующая фильтрация для выравнивания АЧХ в области полезных частот. – Для выделение составляющей угла наклона применяется усреднение цифрового сигнала на большом интервале измерений. Для синхронного измерения ускорений с нескольких датчиков, например, для расчета взаимных спектров сигналов нескольких акселерометров организованы два буфера FIFO по каждой измерительной оси X и Y. Это позволяет передавать по одной линии результаты измерений нескольких датчиков без потери синхронизации. Данные из буфера FIFO передаются по цифровому интерфейсу полудуплексной линии RS-485 по помехозащищенному протоколу.

10 руб.

Москва

TMG Цифровой тензодатчик деформации

Цифровой тензометрический датчик деформации TMG является средством измерения напряжений растяжения/сжатия в составе системы мониторинга строительных конструкций. Датчики деформации имеют цифровой выход RS-485. Электронный блок датчика находится в непосредственной близости от чувствительного элемента, преобразует аналоговый тензометрический сигнал мостовой схемы в цифровой сигнал, передаваемый по линии RS-485. Цифровой выход позволяет организовывать последовательные цифровые измерительные цепи, состоящие из нескольких датчиков деформации на расстояния до 800 метров. Благодаря своей конструкцией при растяжении/сжатии, чувствительный элемент работает на изгиб, что значительно улучшает чувствительность и повторяемость. Датчики деформации строительных конструкций предназначены для измерения растяжения и сжатия стали и бетона в режиме непрерывного мониторинга в системах СМИК. Цифровые тензометрические датчики деформации TMG монтируются на поверхность объекта измерений точечной сваркой или при помощи анкерных болтов на бетон. Будучи жестко смонтированным на поверхность объекта мониторинга, тензодатчик деформации TMG (датчик механических напряжений, датчик растяжения-сжатия) измеряет его деформацию и является элементом системы мониторинга напряженно-деформированного состояния строительных конструкций. Область применения датчиков – длительные измерение относительной деформации и напряжения в сваях, подпорных стенках, колоннах, опор и стенках стенках резервуаров и других элементах строительных строительных конструкций – диагностический контроль состояния конструкций зданий и сооружений при их строительстве и эксплуатации – мониторинг напряженно-деформированного состояния строительных конструкций – весоизмерительный элемент резервуаров и емкостей большого объема Особенности исполнения – исполнение IP31 – возможность монтажа на металл и бетонные поверхности – малые габариты – выполнен из высоколегированной инструментальной стали – поставка датчиков с защитным кожухом – встроенный датчик температуры с выходом по напряжению – индивидуальная калибровка каждого датчика – цифровой выход RS-485 – длина линии до 800м. Технические характеристики: Способ установки Поверхностный: сварка/ анкер Диапазон измерений относительной деформации, мкм/м ±1000 Основная приведенной погрешность к диапазону измерений относительной деформации, % от диапазона 1 Рабочий коэффициент передачи при номинальной нагрузке (РКП), мВ/В 1.8 (±0,5) Измерительная база, мм 76,2 Дрейф нулевого сигнала, % от диапазона 1 Нелинейность выходного сигнала, % от диапазона* 1 Гистерезис выходного сигнала, % от диапазона 1 Цифровой выход RS-485 Скорость обмена, бит/c 9600 Кол-во датчиков на линии, шт. До 20 Длина цифровой линии, м До 800 Восстанавливающая сила, Н 1000 Длина измерительной базы, мм 76,2 Рабочий температурный диапазон, °С от -10 до +65 Степень защиты в соответствии с ГОСТ 14254-2015 IP31 Устойчивость к температурным воздействиям, °С от −50 до +65 Габаритные размеры (длина × ширина × высота), мм 89×25,4×8,4 * Расчет измеренной относительной деформации (мкм/м) производить по формуле полинома третьей степени где K1, K2 и K3 –значения коэффициентов преобразования, указанные в паспорте на датчик; ∆U/U – измеренные значения напряжения выходного сигнала датчика, относительно напряжения питания, мВ/В Информация для заказа: TMG-01-M Тензометрический датчик деформации с комплектом крепления для установки на металл. Выход тензометрический мост 350Ом, IP31 TMG-01-C Тензометрический датчик деформации с комплектом крепления для установки на бетон. Выход тензометрический мост 350Ом, IP31 TMG-D01-M Тензометрический датчик деформации с комплектом крепления для установки на металл. Цифровой выход RS-485, IP31, Поддержка ModBus TMG-D01-C Тензометрический датчик деформации с комплектом крепления для установки на бетон. Цифровой выход RS-485, IP31, Поддержка ModBus TMG-D01-EC Тензометрический датчик деформации растяжения-сжатия в бетоне. Установка погружением. Цифровой выход RS-485, Поддержка ModBu

10 руб.

Москва

PLLG-D01 Пьезометр

Пьезометр предназначен для измерения уровня жидкости в пьезометрических скважинах, порового давления грунта при проведении геотехнического мониторинга грунтового массива на этапе строительства и эксплуатации строительных конструкций, хвостохранилищ, дамб, мониторинге природных объектов. Пьезометр имеет цифровой выход RS-485, что позволяет подключать большое количество датчиков на одну измерительную линию на расстояния до 800м. Так же возможна организация измерительной сети, работающей по технологии LoRaWAN и NBIoT через сети операторов связи LTE. Области применения пьезометра – гражданское строительство – дорожное строительство – гидротехнические сооружения – мониторинг природных процессов Назначение – длительные измерения уровня воды в пьезометрических скважинах при геотехническом мониторинге и в составе СМИК – длительные измерения порового давления грунта при геотехническом мониторинге и в составе СМИК Особенности исполнения пьезометра PLLG-D01 -цифровой выход RS-485 -протокол ModBus -встроенный датчик температуры Наименование характеристики Значение Модификация PLLG-D01-A PLLG-D01-B Способ монтажа Погружение Задавливание в грунт Диапазон измерений избыточного давления, Бар 0,1/0,3/1/3/10/20 1/3/10/20 Диапазон измерений уровня водяного столба в открытой скважине, м (примерно, для справки) 1/3/10/30/100/200 10/30/100/200 Предел допускаемой приведенной основной погрешности измерений избыточного давления ±0,1% Предел допускаемой приведенной дополнительной погрешности измерений давления, включая временной и температурный дрейф (в диапазоне -10+80°С) ±0,1% Габаритные размеры (длина × диаметр), мм, не более 165 × 23 217 x 30 Масс, кг, не более 0,4 0,7 Материал Нержавеющая сталь Протокол обмена АСИН, АН-Д3, ModBus Скорость обмена 9600 бит/c Кол-во датчиков на цифровой линии RS-485, шт. До 20 Длина цифровой линии RS-485, До 800м Термокомпенсация Автоматическая температурная коррекция в диапазоне -10+80°С Устойчивость к температурным воздействиям, °С от −60 до +80 Напряжение питания +9-28В Токопотребление при на 24В +5мА Способы установки пьезометра PLLG-D01Установка пьезометра в выемку Установка пьезометра в открытую наблюдательную скважину Установка цифрового пьезометра в тампонированную скважину

—

Москва

Сервер ввода-вывода Gorizont IO Server

Программное обеспечение Gorizont IO Server – сервер ввода-вывода для построение распределенных систем мониторинга строительных конструкций на базе средств измерений НТП “Горизонт”. ПО Gorizont IO Server является универсальным решением для организации ввода-вывода данных от датчиков и простой интеграции датчиков в программно-технический комплекс системы мониторинга заказчика. * Руководство пользователя Gorizont IO Server * Trial-версия Gorizont IO Server В Gorizont IO Server реализован следующий функционал: -Опрос датчиков НТП “Горизонт” -Удаленная настройка датчиков -Синхронизация датчиков в системе -Построение графиков -Запись данных Gorizont Server поддерживает следующие внешние интерфейсы: -Запись данных в файлы в текстовые и бинарные файлы -Запись данных в базу данных -ModBus TCP сервер -OPC UA -сервер Реализована поддержка следующих модулей: – Gorizont Spectrum Analysis: Модуль спектрального анализа основных форм колебаний строительных конструкций ПО ГОСТ 34081-2017 “Здания и сооружения. Определение параметров основного тона собственных колебаний” производства “НТП “Горизонт”

10 руб.

Москва

Термокоса ThLG-D22

Цифровая термометрическая коса (многозонный датчик температуры) ThLG-D22 предназначена для долговременного измерения температуры грунтов в термометрических скважинах по ГОСТ 25358-2012 в составе системы геофизического и инженерно-геокриологического мониторинга строительных конструкций и передачи данных по радиоканалу по технологии LoRaWAN и NBIoT. Термокоса ThLG-D22 c радиоинтерфейсом LoRaWAN позволяет развернуть сеть термометрических наблюдений в кротчайшие сроки без затрат на прокладку кабелей связи. По запросу термокоса может поставляться с армированным кабелем. Особенности исполнения термокосы -режим работы: автономный или в составе системы мониторинга -установка даталоггера в скважине -встроенная Flash память на 8Гб Технические характеристики термокосы Характеристика Технические данные Диапазон измерений, ºС -50 … +85 Погрешность измерений (включая долговременный дрейф), ºС, в диапазоне: от -30 ºС до +10 ºС 0.1 от -40 ºС до -10 ºС; от +10 ºС до +85 ºС 0.2 от -50 ºС до -40 ºС 0.3 Дискретность измерений, ºС 0.01 Количество датчиков измерения температуры до 256 Расстояние между датчиками измерения температуры, м 0.5; 1; 2 Внешние интерфейсы LoRaWAN/NBIoT Исполнение даталоггера Установка на поверхность Емкость памяти данных, Гбайт, не менее 8 Дополнительные интерфейсы USB Тип памяти данных встроенная Flash-память Тип антенны Внешняя/Внутренняя Тип батарей Тип D Li-SOCl2 Количество батарей 2 Габаритные размеры даталоггера 160x80x55 Взрывозащита 0Ex ia IIC T6 Ga Х

10 руб.

Москва

ThLG-D21-LoRa Термокоса

Цифровая термометрическая коса ThLG-D21 предназначена для долговременного измерения температуры грунтов в термометрических скважинах по ГОСТ 25358-2012 в составе системы геофизического и инженерно-геокриологического мониторинга строительных конструкций и передачи данных по радиоканалу по технологии LoRaWAN и NBIoT. Применение технологии передачи данных LoRaWAN и NBIoT в термокосах ThLG-D21 позволяет разверачивать сеть термометрических наблюдений в кротчайшие сроки без затрат на прокладку кабелей связи. По запросу термокоса может поставляться с армированным кабелем. Особенности исполнения термокосы -режим работы: автономный или в составе системы мониторинга -установка даталоггера в скважине -наличие памяти miniSD Технические характеристики термокосы Характеристика Технические данные Диапазон измерений, ºС -50 … +85 Погрешность измерений (включая долговременный дрейф), ºС, в диапазоне: от -30 ºС до +10 ºС 0.1 от -40 ºС до -10 ºС; от +10 ºС до +85 ºС 0.2 от -50 ºС до -40 ºС 0.3 Дискретность измерений, ºС 0.01 Количество датчиков измерения температуры до 256 Расстояние между датчиками измерения температуры, м 0.5; 1; 2 Внешние интерфейсы LoRaWAN/NBIoT Исполнение даталоггера Установка в скважину Емкость памяти данных, Гбайт, не менее 8 Дополнительные интерфейсы USB Тип памяти данных miniSD Тип антенны Внешняя Тип батарей Тип D Li-SOCl2 Количество батарей 1 Габаритные размеры даталоггера (диаметр x высота) D47x240

10 руб.

Москва

Обсадная труба

Обсадная инклинометрическая труба предназначена для устройства вертикальных и горизонтальных инклинометрических скважин при проведении измерений подвижек грунта. Обсадная труба имеет 4 направляющие паза для азимутального позиционирования скважинного инклинометра в месте проведения измерений. При возникновении подвижки грунтового массива обсадная труба деформируется вместе с грунтом, вызывая изменение угла наклона установленного в ней скважинного инклинометра, за счет этого производится регистрация смещения грунта. Обсадная инклинометрическая труба выполнена из ударопрочного ABS-пластика, имеет диаметр 70мм. Соединение обсадных труб производится с помощью соединительных муфт. Сборка обсадной колонны осуществляется с помощью вытяжных заклепок. Информация для заказа IC-G-1000-70 Обсадная инклинометрическая труба 1м. D70мм IC-G-3000-70 Обсадная инклинометрическая труба 3м. D70мм IC-JG -70 Соединительная муфта обсадной трубы. D70мм IC-CG-70 Наконечник обсадной инклинометрической трубы. D70мм

10 руб.

Москва

BIN-D3-V Вертикальный зонд инклинометрический

Скважинный инклинометрический зонд предназначен для периодических наблюдений за горизонтальными подвижками в грунтовом массиве по двум направлениям. Измерения проводятся в обсаженных инклинометрической трубой вертикальных скважинах. Метод основан на измерении угла наклона при опускании инклинометра BIN-D3-Portable-V в скважину. Измерения угла наклона производятся через равные расстояния, после чего производится расчёт профиля деформированной под действием подвижек грунта инклинометрической трубы. Данный метод нашел широкое применение при организации геотехнического мониторинга грунтового массива на этапе строительства, мониторинга деформаций стенок котлована. Инклинометрический зонд BIN-D3 Portable-V работает от батареи типа D, размещенной в катушке. Подключение к терминалу осуществляется по Bluetooth. В качестве терминала может быть любое устройство с ОС Windows. Области применения: -геотехнический мониторинг -мониторинг строительных конструкций -мониторинг оползневых процессов -контроль бортов котлованов Технические характеристики Модель BIN-D3-Portable-V 1 Применение в скважинах Вертикальные 2 Тип первичного преобразователя MEMS 3 Количество измерительных осей 2 4 Длина измерительной базы зонда 500мм 5 Диапазон измерений 15° 6 Разрешающая способность 5” 7 Приведенная погрешность измерения угла наклона к полному диапазону измерений 0,05% 8 Погрешность измерения горизонтальных смещений на длине 0,5м 0,043мм 9 Рабочий температурный диапазон от -40 до +60 °С 10 Степень защиты IP68. 5Bar 11 Длина кабеля Стандартная -50м, иная длина определяется при заказе 12 Тип кабеля В полиуретановой оплетке, усиленный кевларовыми нитями 13 Диаметр обсадной инклинометрической трубы 70мм 14 Габаритные размеры катушки (ВxШxГ) (370x290x290)мм 15 Габаритные размеры зонда (диаметр x высота) (30 x 640)мм 16 Тип питание От батарей, по USB 17 Тип батарей 1 шт. тип D 18 Интерфейс подключения Bluetooth, USB 19 Программное обеспечение В комплекте Для ПК или планшета устройства с ОС Windows 10

10 руб.

Москва

BIN-D3-H Горизонтальный зонд инклинометрический

Скважинный инклинометрический зонд предназначен для периодических наблюдений за вертикальными подвижками (осадками) в грунтовом массиве. Измерения проводятся в обсаженных инклинометрической трубой горизонтальных скважинах. Метод основан на измерении угла наклона при протаскивании инклинометра BIN-D3-Portable-H по скважине. Измерения угла наклона производятся через равные расстояния, после чего производится расчёт профиля деформированной под действием подвижек грунта инклинометрической трубы.Инклинометр состоит из инклинометрического зонда и инклиномерической катушки с кабелем. Инклинометрический зонд состоит из первичного преобразователя МЭМС с электронным блоком, корпуса и салазок для перемещения по направляющим обсадной инклинометрический трубы. Катушка содержит электронный блок управления зондом и связи с мобильным устройством сбора данных. На катушке намотан соединительный самонесущий кабель, усиленный кевларовыми жилами. На кабеле через 0,5 метра установлены обжимные стопорные гильзы с обозначением расстояния до зонда. Область применения * мониторинг вертикальных подвижек насыпей * мониторинг вертикальных просадок грунта под строительными конструкциями * мониторинг просадок грунта при проведении проходческих работ

10 руб.

Москва

BIN-D3-10 Скважинный инклинометр

Скважинный инклинометр предназначен для контроля горизонтальных и вертикальных подвижек грунта, оползневых процессов, горизонтальных смещений бортов котлована при проведении геотехнического мониторинга, мониторинга напряженно-деформированного состояния тела грунтовых плотин, хвостохранилищ и других искусственных сооружений. Скважинные инклинометры устанавливаются в обсадную инклинометрическую трубу в цепь из нескольких датчиков в зону подвижного слоя грунта. При возникновении подвижек грунта происходит деформация обсадной трубы, что приводит к изменению угла наклона, регистрируемого инклинометрами. Таким образом по показаниям нескольких инклинометров контролируются относительные горизонтальные смещения подвижного слоя. Назначение – контроль горизонтальных и вертикальных подвижек грунтового массива – контроль деформации бортов котлована – мониторинг оползневых процессов Области применения – системы геотехнического мониторинга – системы мониторинга строительных конструкций Особенности исполнения – Глубина погружения под воду до 50м. – Измерение по двум осям – Малый временной и температурный дрейф – Различная измерительная база 600, 800, 1000, 1200 мм – Применение в обсадных трубах 55-90 мм Технические характеристики 1 Количество измерительных осей 2 2 Длина измерительной базы 600/800/1000/1200 мм 3 Диапазон измерений 15°/30° 4 Разрешающая способность 5” 5 Приведенная погрешность измерения угла наклона, к полному диапазону измерений 0,05% 6 Предельное значение собственного дрейфа нуля, % от полного диапазона измерений ±0,3% 7 Дополнительная погрешность , вызванная изменением температуры в полном диапазоне температур, % полного от диапазона измерений ±0,002%/°С 8 Рабочий температурный диапазон от -32 до +50 , °С 9 Степень защиты IP68. 5Bar 10 Глубина погружения ниже уровня грунтовых вод До 50м 11 Количество датчиков в одной скважине До 20 шт. 12 Диаметр обсадной инклинометрической трубы 70мм 13 Диаметр корпуса инклинометра 30мм 14 Длина инклинометра с базой 600/800/1000/1200 740/940/1140/1340мм 15 Цифровой интерфейс RS-485 16 Протокол обмена GuSPBus, ModBus 17 Напряжение питания 9-28В 16 Токопотребление 5мА

10 руб.

Москва

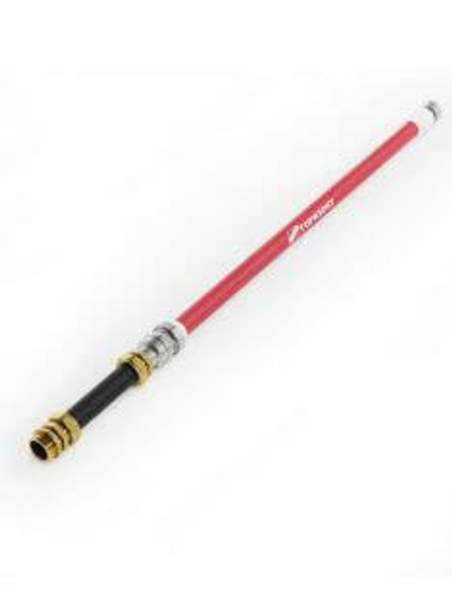

BIN-D3-00 Скважинный инклинометр

Скважинный инклинометр предназначен для контроля горизонтальных и вертикальных подвижек грунта, оползневых процессов, горизонтальных смещений бортов котлована при проведении геотехнического мониторинга, мониторинга напряженно-деформированного состояния тела грунтовых плотин, хвостохранилищ и других искусственных сооружений. Скважинные инклинометры BIN-D3-00 устанавливаются в скважину обсаженную ПВХ и ПНД трубой в цепь из нескольких датчиков в зону подвижного слоя грунта. При этом нет необходимости в применении дорогостоящих специализированных инклинометрических труб с направляющими пазами. При возникновении подвижек грунта происходит деформация обсадной трубы, что приводит к изменению угла наклона, регистрируемого инклинометрами. Таким образом по показаниям нескольких инклинометров контролируются относительные смещения подвижного слоя. Назначение – контроль горизонтальных и вертикальных подвижек грунтового массива – контроль деформации бортов котлована – мониторинг оползневых процессов Области применения – системы геотехнического мониторинга – системы мониторинга строительных конструкций Особенности исполнения – Установка в любой обсадной трубе – Измерение по двум осям – Измерительная база 500мм * Технические характеристики * Информация для заказа Технические характеристики 1 Количество измерительных осей 2 2 Длина измерительной базы 500 мм 3 Диапазон измерений 12°/24° 4 Разрешающая способность 5” 5 Приведенная погрешность измерения угла наклона, к полному диапазону измерений 0,05% 6 Предельное значение собственного дрейфа нуля, % от полного диапазона измерений ±0,3% 7 Дополнительная погрешность , вызванная изменением температуры в полном диапазоне температур, % полного от диапазона измерений ±0,3% 8 Рабочий температурный диапазон от -30 до +50 , °С 9 Степень защиты IP68. 5Bar 10 Глубина погружения ниже уровня грунтовых вод До 50м 11 Количество датчиков в одной измерительной цепи До 150 12 Диаметр обсадной трубы 60-90мм 13 Тип обсадной трубы Водопроводная труба ПНД Обсадная труба ПВХ 14 Диаметр корпуса инклинометра 52 мм 15 Длина инклинометра с 500мм 16 Напряжение питания 9-28В 17 Токопотребление 3мА

10 руб.

Москва

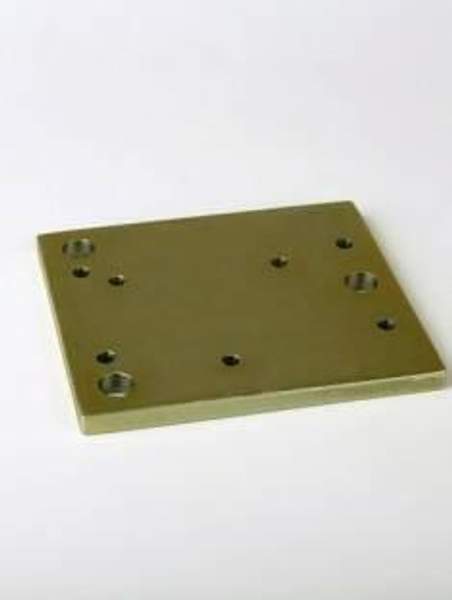

Платформа горизонтальная

Платформа представляет собой выполненную из стали шлифованную с одной стороны прямоугольную пластину толщиной 8 мм размером 100х115мм. В пластине, для крепления измерителя, просверлены 3 резьбовые отверстия М4, расположенных на окружности диаметром 64, мм под углами 120º по отношению друг к другу. Отверстия сориентированы таким образом, что ось Х установленного на платформе измерителя была направлена вдоль длинной стороны пластины. Для установки болтов крепления платформы на объекте в пластине имеются 3 отверстия диаметром 9 мм. Платформа имеет гальваническое покрытие.

—

Москва

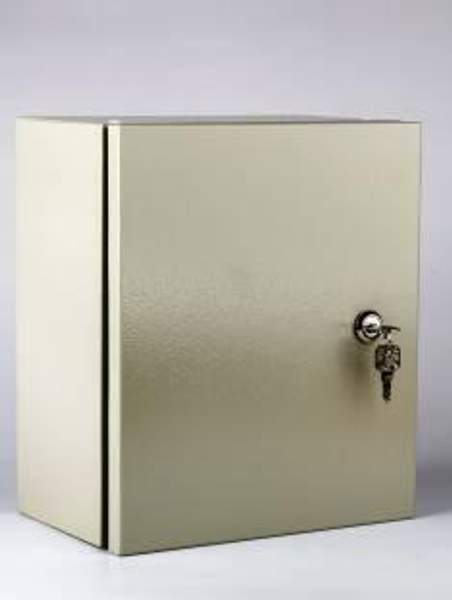

Шкаф-укрытие

Шкаф-укрытие измерителя представляет собой металлический навесной ящик светло-серого цвета размером 290х250х155 мм. Предназначен для укрытия измерительного оборудования, закрепленного на платформе. Конструкция шкафа позволяет проводить установку шкафа-укрытия после монтажа и юстировки измерителя на платформе без касания. Для этого в центре задней стенки шкафа имеется вырез размером 120х250мм. Навеска шкафа осуществляется на петли. В нижней стенке шкафа имеется 2 отверстия диаметром 9 мм для ввода кабелей. Шкаф плотно закрывается дверцей с замком. Замки шкафов одной партии, могут иметь одинаковые ключи.

—

Москва

Платформа вертикальная

Платформа выполнена из стали марки Ст3 пс5 имеет неравноплечный угловой профиль толщиной 8 мм с плечом 80 мм и плечом 125 мм. Внутренняя поверхность плеча 80мм отшлифована и имеет размер 80х110 мм, на нее устанавливается измеритель. В плече 80 мм, для крепления измерителя, просверлены 3 резьбовые отверстия М4, расположенные на окружности диаметром 64 мм под углами 120º по отношению друг к другу. Отверстия сориентированы таким образом, что ось Х установленного на платформе измерителя была направлена перпендикулярно плоскости объекта. В плече 125мм имеются 3 круглых отверстия диаметром 9 мм для крепления платформы к стене. Платформа имеет гальваническое покрытие.

10 руб.

Москва

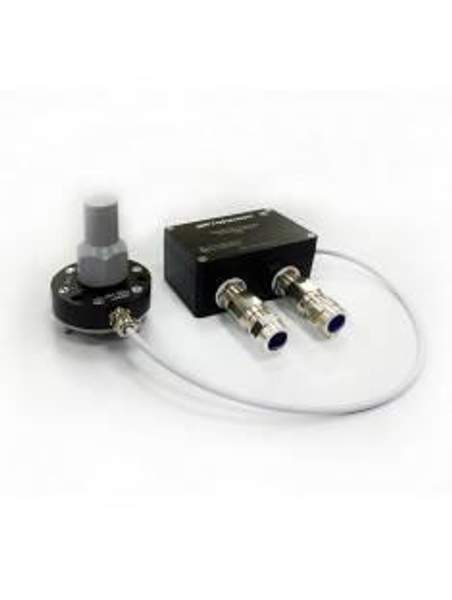

Инклинометр ИН-Д3 EX

Инклинометр ИН-ДЗ EX (взрывозащищенное исполнение) предназначен для измерения угла наклона в системах мониторинга объектов в взрывоопасных зонах. Применяется на объектах в нефтегазодобычи, нефтегазопроводах и объектах хранения и переработки нефти и газа. Инклинометры ИН-Д3 EX применяются в системах мониторинга строительных конструкций на следующих объектах: -опоры трубопроводов -резервуары хранения нефтепродуктов -трубы и факельные установки -строительные конструкции в взрывоопасных зонах Инклинометр ИН-Д3 EX соответствует следующим нормативным документам * ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах * ГОСТ 31610.0-2014 * ГОСТ 31610.11-2014 Взрывозащищенное исполнение инклинометра ИН-Д3 EX реализовано по формуле РОEXiaIMaХ / 0ExiaIICT6GA, тип взрывозащиты – искробезопасная цепь “i” по ГОСТ 31610.11-2014 Назначение – Контроль отклонения объекта от вертикали в системах мониторинга строительных конструкций и системах стабилизации углового положения  Особенности исполнения: – Измерение наклона по двум координатам. – Исполнение цифровым выходом RS-485. – Поддержка протокола обмена данными ModBUS. – Различные диапазоны измерений для разных задач. – Cтепень пыле-влагозащиты IP65. – Возможность проведения периодической поверки на объекте без демонтажа. Основные технические характеристики инклинометра: Модельный ряд ИН-Д3 360 ИН-Д3 720 ИН-Д3 1440 ИН-Д3 1800 ИН-Д3 3600 ИН-Д3 7200 ИН-Д3ц 10800 ИН-Д3 14400 ИН-Д3 18800 ИН-Д3 21600 Диапазон измерений, угловых секунд ±360’’ ±720’’ ±1440’’ ±1800’’ ±3600’’ ±7200’’ ±10800’’ ’±14400’’ ±18800’’ ±21600’’ Пределы допускаемой основной относительной погрешности измерений угла, % от диапазона: ± 0,5 Фактическое значение основной погрешности: – для инклинометров ±360, % от диапазона измерений 0,15 – для инклинометров ±720 ˝±1440 ˝, ±1800 ˝±3600 ˝, ±7200 ˝,±10800,±14400,% от диапазона измерений 0,1 Предельное значение собственного дрейфа нуля, % от диапазона измерений ±0,3 Пределы допускаемой дополнительной погрешности, вызванной изменением температуры на 1ºС, % от диапазона измерений ±0,005 Рабочий температурный диапазон, С° от – 50 до + 60 Угол между радиальными измерительными осями преобразователя, º 90 ±1 Пылевлагозащищённость, степень защиты IP 65 Средний срок службы, лет 15 Количество инклинометров на линии до 20 Общая длина кабельной линии, м до 800 Напряжение питания: – инклинометров с цифровым выходом, В от 9 до 28 Потребляемый ток при напряжении 24В, не более, мА: 5 (в режиме приема) 11 (в режиме передачи) Габаритные размеры инклинометра (Ø х высота), мм 80х125 Габаритные размеры электронного блока (без учета гермовводов) 122х78х57 Масса инклинометров, кг 0,95 Параметры применения в взрывоопасных средах 1. Условия применения в взрывоопасных средах по формуле по ГОСТ31610.0-2014 POEXiaIMaХ / 0ExiaIICT6GA 2. Максимальный входной ток, А 0,3 3. Максимальная входная мощность, Вт 2 4. Максимальное входное напряжение, В 24 5. Входная индуктивность измерителя, Гн н.н. 6. Входная емкость измерителя, мФ 0,1 Принцип работы: Измеритель inclinometer состоит из первичного преобразователя и электронного блока, размещенного в одном корпусе. Корпус имеет 3 опорных винта, с помощью которых производится точная установка измерителя на объекте. У измерителя определены три взаимно-перпендикулярные измерительные оси. На направление горизонтальных измерительных осей X и Y указывают риски, нанесенные на корпус измерителя. Первичный преобразователь наклономера представляет собой заполненную электролитом ампулу, с пятью токовыводами. Маятник, подвешенный на нерастяжимой нити, являющийся центральным электродом, и четыре боковых электрода образуют мостовую измерительную схему. При наклоне преобразователя изменяются расстояния между центральным электродом-маятником и боковыми электродами в двух взаимоперпендикулярных направлениях, это приводит к изменению электрических сопротивлений заполненных электролитом межэлектродных полостей. Встроенный электронный преобразователь, отслеживая указанные изменения, вырабатывает электрические сигналы, величины и знаки которых определяют величины и знаки составляющих углов наклона по двум измерительным осям. Электрический сигнал подвергается аналого-цифровому преобразованию и последующей цифровой обработке с помощью встроенного микропроцессорного АЦП с последующей передачей данных по интерфейсу RS-485. Сведения о сертификации: Инклинометры ИН-Д3 EX зарегистрированы в Государственном реестре средств измерений под номером 29143-14. Свидетельство об утверждении типа (сертификат) RU.C.27.004.A №54287. Действителен до 29 февраля 2024 г. Инклинометры ИН-Д3 EX сертифицированы на соответствие ТР ТС 012/2011 “О безопасности оборудования для работы во взрывоопасных средах”. Сертификат № TC RU C-RU.МЮ62.В.00099/18. Серия № 0779660. Действителен до 29.12.2023г.

10 руб.

Москва

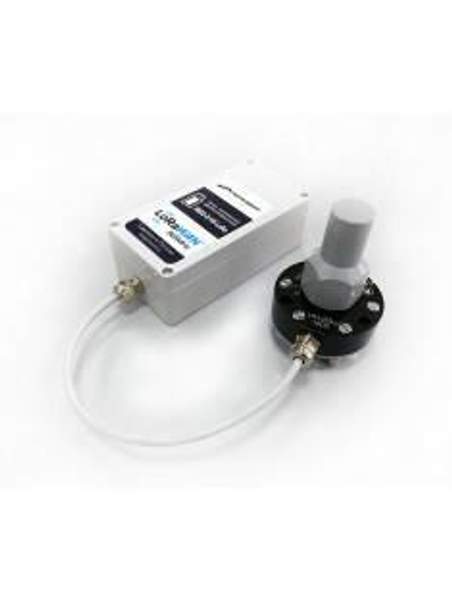

Инклинометр ИН-Д3 LoRaWAN

Инклинометр ИН-Д3 LoRaWAN – беспроводной двухкоординатный измеритель угла наклона, применяемый в системах мониторинга строительных конструкций (СМИК) и системах геотехнического мониторинга. Беспроводной инклинометр ИН-Д3 LoRaWAN разработан для задач, где организация проводных каналов связи и питания датчиков не возможна или не целесообразна, например на стройплощадках . Применение беспроводных инклинометров, работающих по протоколу LoRaWAN, позволяется осуществить быстрое развертывание измерительной сети датчиков системы мониторинга с минимальными затратами на монтаж. Протокол LoRaWAN (Long Range Wide-Area Networks) создан для работы в сетях LPWAN (Low-power Wide-area Network) — беспроводная технология передачи небольших по объёму данных на дальние расстояния, разработанная для распределённых сетей телеметрии и интернета вещей. LPWAN является технологией, обеспечивающей среду сбора данных c различных датчиков НТП Горизонт. Протокол LoRaWAN оптимизирован для работы устройств, передающих небольшие пакеты и использующие для питания батареи. Это позволило создать прецизионный инклинометр, работающий от батарей несколько лет в автономном режиме и передающем измеренные значения углов наклона на большие расстояния. Собственных батарей беспроводного инклинометра ИН-Д3 LoRaWAN хватает для работы в течении нескольких лет в условиях российского севера. Использование инклинометров ИН-Д3 с поддержкой LoRaWAN существенно сокращает затраты на проектирование и монтаж, т.к. подразумевает полный отказ от кабельных трасс. Построение измерительной сети датчиков возможно двумя способами: -установка собственной базовой станции LoRaWAN, которая подключается к Internet, при этом затраты по созданию собственного покрытия радиосети LoRaWAN минимальны -подключение инклинометров ИН-Д3 LoRaWAN к сети операторов связи LPWAN и использование их инфраструктуры Назначение: – Контроль отклонения объекта от вертикали в системах мониторинга строительных конструкций и системах стабилизации углового положения – Регистрация угловых подвижек объекта мониторинга: платформ, оснований, фундаментов, опор, ферм и ригелей, антенно-мачтовых сооружений, бортов котлована, пролетных строений мостовых сооружений Области применения инклинометра ИН-Д3 LoRaWAN: -Системы мониторинга строительных конструкций с целью определения кренов, прогибов и деформаций несущих конструкций, оснований и фундаментов -Системы мониторинга напряженно-деформированного состояния большепролетных конструкций и высотных сооружений, мостов -Геотехнический мониторинг при строительстве Особенности исполнения: – Возможность настройки частоты измерений и частоты передачи данных – Возможность работы с собственными базовыми станциями LoRaWAN – Различные диапазоны измерений для разных задач – Cтепень пыле-влагозащиты IP65. – Возможность подключения внешней антенны Дальность действия LoRaWAN: Покрытие от одной БС IoT Вега Тип антенны у датчика: В здании Прямая видимость, БС на высоте 40м. Нет прямой видимости, БС на высоте 40 м. Внутренняя антенна 12 этажей 2,5 км 1,5 км Внешняя антенна 20 этажей 5,5 км 2,5 км Время работы от батарей: Тип батарей: D – 2 шт. Климатическая зона: Сургут Средняя годовая температура: -0,5С Количество измерений угла наклона Каждые 2 часа Каждый час Каждые 30 минут Каждые 15 минут Каждые 5 минут Каждую минуту Количество сеансов связи Каждые 2 часа 104 мес. 61 мес. 31меc. 15 мес. 6 мес. 1,5 мес. Каждый час 53 мес. 25 мес. 14 мес. 5 мес. 1 мес. Каждые 30 минут 19 мес. 14 мес. 5 мес. 1 мес. Каждые 15 минут 13 мес. 5 мес. 1 мес. Каждые 5 минут 4 мес. 1 мес. Основные технические характеристики инклинометра: Модельный ряд ИН-Д3 360 ИН-Д3 720 ИН-Д3 1440 ИН-Д3 1800 ИН-Д3 3600 ИН-Д3 7200 ИН-Д3ц 10800 ИН-Д3 14400 ИН-Д3 18000 ИН-Д3 21600 Диапазон измерений, угловых секунд ±360’’ ±720’’ ±1440’’ ±1800’’ ±3600’’ ±7200’’ ±10800’’ ’±14400’’ ±18000’’ ±21600’’ Пределы допускаемой основной относительной погрешности измерений угла, % от диапазона: ± 0,5 Фактическое значение основной погрешности: – для инклинометров ±360, % от диапазона измерений 0,15 – для инклинометров ±720˝ ±1440˝, ±1800˝, ±3600˝, ±7200˝, ±10800˝, ±14400˝,% от диапазона измерений 0,1 Предельное значение собственного дрейфа нуля, % от диапазона измерений ±0,3 Пределы допускаемой дополнительной погрешности, вызванной изменением температуры на 1ºС, % от диапазона измерений ±0,005 Температурный дрейф нуля, вызванный изменением температуры на 1ºС, % от диапазона измерений ±0,005 Рабочий температурный диапазон, С° от – 50 до + 60 Угол между радиальными измерительными осями преобразователя, º 90 ±1 Пылевлагозащищённость, степень защиты IP 65 Общее количество датчиков, подключаемых к одной БС до 128 Тип батарей С,D Количество батарей 2 Тип антенны Встроенная или внешняя* Возможность подключения внешних батарей Да* Габаритные размеры инклинометра (Ø х высота), мм 80х105 Габаритные размеры электронного модуля LoRaWAN 160x80x55 Масса инклинометров, кг 0,65 *поставляется заказу

10 руб.

Москва

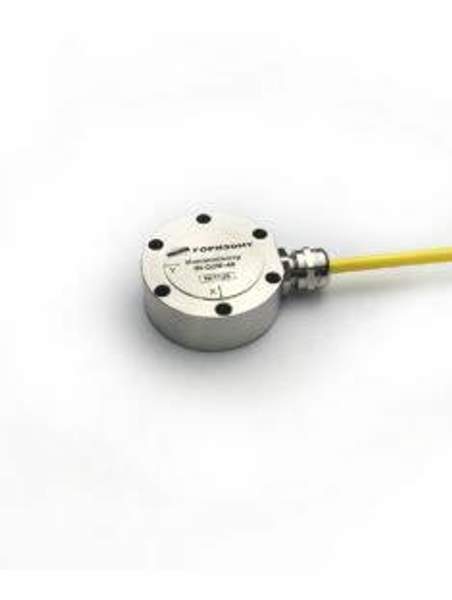

IN-Q2M Инклинометр двухкоординатный

Датчик угла наклона (наклономер) IN-Q2M предназначен для измерений углов наклона по двум координатам в широком диапазоне углов. Датчик наклона выполнен в пыле-влагозащищенном корпусе IP68 из нержавеющей стали. Возможны различные корпусные варианты исполнения: c установкой измерителя на запресcованные опоры, установкой на опорную плоскость. Инклинометр выполнен из нержавеющей стали. Инклинометр IN-Q2M имеет цифровой выход RS-485 с протоколом ModBus, что позволяет подключать до 40 датчиков в одну измерительную линию на расстояния до 800м. Области применения: – Мониторинг строительных конструкций – Геотехнический мониторинг – Машиностроение – Судостроение Особенности исполнения: – Измерение углов наклона по двум осям – Исполнение с цифровым или аналоговым выходом – Пыле/влагозащищенный корпус – Диапазон измеряемых углов от ±6, до ±90 угл. градусов Основные технические характеристики: Параметр Значение Модельный ряд IN-Q2M-6 IN-Q2M-12 IN-Q2M-24 IN-Q2M-48 IN-Q2M-60 IN-Q2M- 90 Диапазон измерений ±6° ±12° ±24° ±48° ±60° ±90° Разрешающая способность 0,001° 0,005° Предел основной погрешности измерений, % от диапазона измерений ±0,05% Частота опроса до 50 отсчетов/сек Рабочий температурный диапазон измерителей с цифровым выходом от –40 до +60°С Угол между радиальными измерительными осями измерителя 90 ±1º Пыле-влагозащищённость, степень защиты IP67 Выходной интерфейс RS-485 Протокол обмена ModBUS, AN-D3 Скорость обмена данными 9600 Бит/с Напряжение питания +9+28В Токопотребление, при напряжении 24В 2мА Количество инклинометров на линии RS-485 до 25 Общая длина кабельной линии до 800м Напряжение питания от 9 до 28 Габаритные размеры инклинометра (высота x Ø ) 20хD52 мм Масса инклинометров 0,25кг

10 руб.

Москва

Connection Box GPRS/UMTS

Предназначен для построения GPRS/UMTS систем сбора данных территориально-распределенных комплексов мониторинга строительных конструкций. Установленный на объекте мониторинга контроллер сбора данных GPRS/UMTS производит опрос датчиков Горизонт и передачу данных по каналам сотовой связи. Полученные данные подвергаются предварительной обработке, присваивается метка времени, далее данные объединяются в массивы для дальнейшей передачи по каналам GPRS/UMTS. Синхронизация данных от датчиков, подключенных к одному контроллеру осуществляется встроенным высокоточным кварцевым генератором контроллера с привязкой к часам операционной системы сервера или часам стороннего сервера точного времени. Передача сгруппированных в массивы данных осуществляется в рамках GPRS/UMTS сессий без потери синхронизации и метки времени. Области применения: -Построение территориально-распределенных систем мониторинга состояния антенно-мачтовых сооружений сотовой связи, опор ветрогенераторов, ЛЭП -Построение временных систем непрерывного мониторинга строительных конструкций при проведении строительства -Построение систем геотехнического мониторинга Технические характеристики: Количество портов RS-485 4 Скорость записи измерительных данных по одному измерительному каналу 10 отсчетов/сек Режим передачи измерительной информации По периоду/ по расписанию/ по запросу/ по изменению Емкость встроенной энергонезависимой памяти 1МБ Период непрерывной записи в строенную память измерительных данных ИН-Д3 48 часов Период непрерывной записи в строенную память измерительных данных АН-Д3 7 минут Тип GPRS модема встроенный/внешний Напряжение питания 220В Степень пыле-влагозащиты IP65 Габаритные размеры 80x117x51 Масса 400 грамм

10 руб.

Москва

Connection Box RS-485

Коммуникационный модуль Connection Box – предназначен для подключения цифровых датчиков производства НТП Горизонт различного типа, работающих по цифровым линиям RS-485 к серверам сбора данных . Connection Box представляет собой модульное решение в ударопрочном корпусе IP65, рассчитанным на работу в самых неблагоприятных условиях. Connection Box осуществляет преобразование каналов сбора данных от датчиков RS-485 9600 в RS-485 115200/Ethernet/Optical Ethernet.CB-2 позволяет подключить до 40 датчиков различного типа на 2 порта. CB-4 позволяет подключить до 80 датчиков различного типа на 4 порта. Connection Box реализован в ударопрочном корпусе IP65. Применение ConnectionBox в системах мониторинга строительных конструкций упрощает развертывание системы сбора данных при построении систем геотехнического мониторинга и СМИК. Информация для заказа Модуль  Артикул Описание Кол-во портов Назначение CB-2-E Модуль коммутационный на 2 порта. Степень пылевлагозащиты IP 65. Внешний интерфейс Ethernet 2 Преобразование RS-485/Ethernet CB-2-OE Модуль коммутационный на 2 порта. Степень пылевлагозащиты IP 65. Внешний интерфейс Optical Ethernet 2 Преобразование RS-485/Optical Ethernet CB-2-RS485 Модуль коммутационный на 2 порта. Степень пылевлагозащиты IP 65. Внешний интерфейс RS-485 2 Уплотнение RS-485(9600)/RS-485 (115200) CB-4-E Модуль коммутационный на 4 порта. Степень пылевлагозащиты IP 65. Внешний интерфейс Ethernet 4 Преобразование RS-485/Ethernet CB-4-OE Модуль коммутационный на 4 порта. Степень пылевлагозащиты IP 65. Внешний интерфейс Optical Ethernet 4 Преобразование RS-485/Optical Ethernet CB-4-RS485 Модуль коммутационный на 4 порта. Степень пылевлагозащиты IP 65. Внешний интерфейс RS-485 4 Уплотнение RS-485(9600)/RS-485 (115200) Техническая информация Описание Характеристика Количество портов RS-485 2/4 Типы подключаемых датчиков Все типы цифровых датчиков Горизонт Кол-во подключаемых датчиков До 80 Внешние интерфейсы RS-485 115200/Ethernet 100Base TX/Optic Ethernet 10BaseFX Напряжение питания датчиков 24В Степень защиты IP65 Напряжение питания 220В Габаритные размеры 200x300x160мм Масса 1,5кг

10 руб.

Москва

АСИН Блок индикации термокосы

Блок индикации предназначен для подключение и индикации показаний термокос НТП “Горизонт” с цифровым выходом RS485 или 1wire. Блок индикации облегчает работу по сбору данных с термокосы на объекте на этапе в ручном режиме. Назначение: — Сбор показаний с термокос — Отображение на ЖК-дисплее показаний датчиков — Накопление данных в собственной памяти — Подключение измерителей к ПК Основные технические характеристики: Число подключаемых кос 1шт. Кол-во датчиков на одной косе до 50 Период опроса датчиков 5 сек. Скорость передачи данных с ПК 9600 бод Емкость собственной памяти 16380 измерений Максимальная длина кабеля интерфейса RS485 от индикатора до измерителя 800м Потребляемый ток 50 мА Ёмкость полностью заряженной аккумуляторной батареи 2,2Ач Максимальное число циклов перезарядки аккумуляторной батареи 5000 Выходное напряжение питания датчиков 24В Время зарядки аккумулятора 8ч Габаритные размеры 55х90х115 мм Масса 350г Средний срок службы 5 лет

10 руб.

Москва

ThG-D01 Датчик температуры

Датчик температуры предназначен для измерения температуры в материале строительной конструкции при проведении долговременного мониторинга напряженно-деформированного состояния зданий и сооружений. Датчик имеет цифровой выход RS-485, что позволяет создавать измерительные линии большой длины. Возможно построение измерительных линий с датчиками других типов на одной линии RS-485, производства НТП “Горизонт”. Датчики используются в составе систем мониторинга строительных конструкций и систем геотехнического мониторинга. Особенности исполнения: -цифровой выход RS-485 -протокол ModBus -установка на резьбу M6 Технические характеристики Характеристика Технические данные Диапазон измерений, -50 +85 Погрешность измерений в диапазоне температур -30ºС..+30ºС -40ºС..-30ºС; +30ºС..-85ºС -40ºС..-50ºС 0,1ºС 0,2ºС 0,3ºС Материал корпуса Сталь/ Нержавеющая сталь Способ установки на объекте Резьба М6 Цифровой выход RS-485 Протокол обмена ИН-Д3/АН-Д3/ ModBus Количество датчиков на одной цифровой линии до 20 Длина цифровой линии До 800м Скорость передачи данных 9600 бит/c Питание 7-28В Токопотребление (при напряжении 24В) 3мА Габариты датчика D18 x 35 Габариты электронного блока 98x65x35

10 руб.

Москва

RSS Датчик напряжения в арматуре

Тензометрический датчик напряжения в арматуре предназначен для контроля напряжений растяжения/сжатия и деформаций в арматуре каркаса железобетонных элементов строительных конструкций. Датчик устанавливается в арматурный каркас с помощью соединительных муфт или сваркой. Датчик образован мостовой тензометрической схемой, что обеспечивает температурную компенсацию. Тензометрический датчик напряжения в арматуре RSS изготавливается из того же материала и того же диаметра, что и арматура каркаса, поэтому при установке датчика в каркас прочность арматуры не снижается. Такой способ установки позволяет добиться наименьшей погрешности измерения напряжений (деформаций) арматуры, т.к. датчик RSS испытывает такие же напряжения, что и сама арматура, являясь частью каркаса. Так же возможен способ крепления датчика вязкой к арматурному каркасу или сваркой. При этом датчик изготавливается из арматуры меньшего диаметра, чем сам арматурный каркас, тем самым достигается минимальное влияния датчика на напряженно-деформированное состояние арматурного каркаса. Датчик поставляется с аналоговым выходом тензометрический мост 350Ом или с цифровым выходом. Датчик выпускается с аналоговым и цифровым выходом. Датчики с цифровым выходом RS-485 могут быть подключены в последовательные цепи до 20 цифровых датчиков напряжения арматуры RSS-D01 на одну цифровую линию и передачу данных на расстояние до 800м. Подключение осуществляется по протоколу обмена ModBus, что гарантирует легкую интеграцию в систему СМИК или геотехнического мониторинга любого производителя. Электронный блок датчика RSS-D01 находится в отдельном корпусе, размещающимся вне зоны заливки, что позволяет проводить обслуживание и ремонт электроники датчика в случае необходимости Датчик с аналоговым выходом может быть подключен к тензометрическому измерительному усилителю любого производителя. Техническая информация Выход Аналоговый/Цифровой Способ установки Сварка/соединительные муфты* Номинальный диаметр арматуры D16-50 Тип первичного преобразователя Тензометрический мост 350Ом Материал A500 Длина 1000мм Способ калибровки по силе/ по деформации Диапазон измерений: – по силе 450МПа x [площадь сечения] – по деформации ±2500мкм/м Основная приведенная к полному диапазону измерений погрешность измерения – по силе 2%** – по деформации 1%** Термокомпенсация Есть Цифровой выход RS-485 (АСИН, ModBus) Скорость обмена, 9600 бит/c Кол-во датчиков на линии До 20шт Длина цифровой линии До 800м Рабочий температурный диапазон от -40 до +60°С *Уточняется при заказе **При расчет измеряемой величины полиномом третьей степени. Коэффициенты полинома задаются в паспорте на изделие.

10 руб.

Москва

CMG Датчик перемещения

Датчики перемещений CMG предназначены для измерений перемещений в системах мониторинга строительных конструкций и системах геотехнического мониторинга. Датчики перемещения CMG применяются в случае необходимости мониторинга раскрытия трещин, деформационных швов, контроля вертикальных и горизонтальных перемещений элементов строительных конструкций относительно друг друга. Датчики перемещения CMG-D01 имеют цифровой выход RS-485, что позволяет подключить до 20 датчиков в одну измерительную линию. Область применение датчиков – контроль раскрытия деформационных швов – контроль раскрытия трещин – мониторинг подвижек грунта Технические характеристики: Наименование характеристики Значение Диапазон измерений перемещения 10/25/50/100/150/250/300мм Тип первичного преобразователя потенциометрический Предел допускаемой приведенной погрешности измерений перемещений ±0,1% Тип выходного сигнала цифровой Степень пылевлагозащиты IP65 Термокомпенсация Есть Цифровой выход RS-485 Скорость обмена данными 9600 бит/с Протокол обмена данными ModBus Кол-во датчиков на одной линии RS-485 до 40 Длина линии RS-485, м до 800 Диапазон рабочих температур от минус 52 до плюс 60°С Напряжение питания (для цифровых датчиков) 9-28В Токопотребление при 24В 5мА Габаритные размеры датчика (длина × диаметр), мм -для датчика IP31 -для датчика IP65 (L+57) x D12, гдe L – диапазон измерений (L+64) x D14, гдe L – диапазон измерений Масса, кг 0,4кг

10 руб.

Москва

CMG-D01-LoRaWAN Датчик раскрытия трещин

Датчики перемещений CMG предназначены для измерений перемещений в системах мониторинга строительных конструкций и системах геотехнического мониторинга. Датчики перемещения CMG применяются в случае необходимости мониторинга раскрытия трещин, деформационных швов, контроля вертикальных и горизонтальных перемещений элементов строительных конструкций относительно друг друга. Датчик перемещений (раскрытия трещин) CMG-D01-LoRaWAN имеет собственную энергонезависимую память, позволяющую вести автономную запись показаний. Запись производится в файл, доступ к файлу данных производится через USB при подключении к ПК. Т.о. при отсутствии связи с базовой станцией LoRaWAN датчик работает как автономный регистратор. Размера памяти достаточно для ведении записи в течении нескольких лет. Область применение датчиков – контроль раскрытия деформационных швов – контроль раскрытия трещин – мониторинг подвижек грунта Дальность действия LoRaWAN: Покрытие от одной БС IoT Вега Тип антенны у датчика: В здании Прямая видимость, БС на высоте 40м. Вне прямой видимости, БС на высоте 40 м. Внутренняя антенна 12 этажей 2,5 км 1,5 км Внешняя антенна 20 этажей 5,5 км 2,5 км Время работы от батарей: Тип батарей: D – 2 шт. Климатическая зона: Сургут Средняя годовая температура: -0,5С Количество измерений угла наклона Каждые 2 часа Каждый час Каждые 30 минут Каждые 15 минут Каждые 5 минут Каждую минуту Количество сеансов связи Каждые 2 часа 104 мес. 61 мес. 31меc. 15 мес. 6 мес. 1,5 мес. Каждый час 53 мес. 25 мес. 14 мес. 5 мес. 1 мес. Каждые 30 минут 19 мес. 14 мес. 5 мес. 1 мес. Каждые 15 минут 13 мес. 5 мес. 1 мес. Каждые 5 минут 4 мес. 1 мес. Технические характеристики: Наименование характеристики Значение Диапазон измерений перемещения 10/25/50/100/150/250/300мм Тип первичного преобразователя потенциометрический Режим измерений автономный регистратор/передача данных на БС по расписанию Предел допускаемой приведенной погрешности измерений перемещений ±0,1% Тип выходного сигнала цифровой Степень пылевлагозащиты IP65 Термокомпенсация Есть Внешние интерфейсы LoRaWAN/NBIoT Емкость памяти данных, Гбайт 8 Дополнительные интерфейсы USB Тип памяти данных Flash Тип антенны Внешняя/Внутренняя Тип батарей Тип D Li-SOCl2 Количество батарей 2 Габаритные размеры даталоггера 160x80x55 Габаритные размеры датчика (длина × диаметр), мм -для датчика IP31 -для датчика IP65 (L+57) x D12, гдe L – диапазон измерений (L+64) x D14, гдe L – диапазон измерений Масса, кг 0,4кг

10 руб.

Москва

TSG-S02 Тензостанция

Тензометрический измерительный комплекс предназначен для измерения электрических сигналов от тензометрических датчиков различного типа, аналоговых датчиков с выходом по току и напряжению, тензорезисторов, преобразования сигналов в цифровую форму и передачи измерительных данных по цифровым интерфейсам в компьютерные системы.Производитель: Собственное производство

10 руб.

Москва

VWC-D01 Контроллер струнных датчиков

Предназначен для организации сбора сигналов с струнных датчиков и передачи данных по цифровым линиям RS-485 в системах мониторинга строительных конструкций. К контролеру струнных датчиков VWC-D01 могут быть подключены различные датчики разных производителей, включая струнные датчики деформации, перемещений, струнные пьезометры, струнные датчики силы. Контроллер VWC-D01 осуществляет последовательный опрос струнных датчиков, определение частоты колебания струны, расчет измеряемой физической величины в соответствии с паспортными коэффициентами преобразования на датчик и передачу частоты колебания струны и измеренных значений физической величины по цифровым линиям RS-485. Возможность подключения конкретного типа датчиков должна быть подтверждена до заказа.Производитель: Собственное производство

10 руб.

Москва

Gorizont Geotechnical Solution

Серверное программное обеспечение для систем непрерывного геотехнического мониторинга при проведении строительства и реконструкции объектов капитального строительства. Gorizont Geotechnical Solution представляет программное решение, предназначенное для сбора, хранения, обработки и визуализации данных с датчиков при проведении мониторинга строительных конструкций, фундаментов, грунтов. Сервер системы геотехнического мониторинга Gorizont Geotechnical Solution состоит из cледующих модулей: -Сервера ввода-вывода -Базы данных -Аналитические модули -Модуль спектрального анализа -Серверного ПО визуализации данных Доступ в демо-версию>> логин: demo@ntpgorizont.ru пароль: demodemo Сервер реализован под ОС Linux. Программное решение обладает высокой производительностью и надежностью. ПО позволяет организовать аппаратное резервирование для предотвращения сбоев в работе и потери данных. Программное обеспечение ориентировано на работу с потоком данных от большого количества датчиков разного типа, расположенных на территориально разнесенных объектах. Аналитические модули сервера системы мониторинга реализовывают: – спектральная обработка сигнала (построение спектов, спектрограмм) – автоматический расчет основных форм (частот и декрементов затухания) колебаний строительных конструкций – ретроспективный анализ основных параметров собственных колебаний – предиктивная аналитика Сервер системы мониторинга реализует web-технологию. Доступ к рабочий экрану оператора системы мониторинга осуществляется через браузер, это дает возможность неограниченного доступа к рабочему столу системы геотехнического мониторинга из любого компьютера подключенного к локальной сети Заказчика. При соответствующих настройках конфигурации сервера при наличии доступа в интернет возможно подключение к серверу из любой точки мира. Гибкая архитектура Gorizont Geotechnical Solution дает широкие возможности настройки конфигурации ПО в соответствии с потребностями заказчика и предоставляет большое количество настраиваемых инструментов визуализации данных. Возможна интеграция с почтовым сервером, сервером sms-уведомлений.Производитель: Собственное производство

10 руб.

Москва

ThLG-D01 Коса термометрическая

Цифровая термометрическая коса (многозонный датчик температуры) ThLG-D01 предназначена для долговременного измерения температуры грунтов в термометрических скважинах по ГОСТ 25358-2012 в составе системы геофизического и инженерно-геокриологического мониторинга строительных конструкций. Термокоса ThLG-D01 имеет цифровой выход RS-485, что позволяет подключать в измерительные цепи большое количество кос на расстояния до 800 метров без применения контроллеров и других промежуточных устройств сопряжения и преобразования, объединяя термокосы по линии RS-485 с другими средствами измерений производства НТП “Горизонт”. По запросу термокоса может поставляться с армированным кабелем. Особенности исполнения термокосы -режим работы: автономный или в составе системы мониторинга -установка даталоггера: на поверхности или в скважине -тип выходного интерфейса RS-485 Технические характеристики термокосы Характеристика Технические данные Диапазон измерений, ºС -50 … +85 Погрешность измерений (включая долговременный дрейф), ºС, в диапазоне: от -30 ºС до +10 ºС 0.1 от -40 ºС до -10 ºС; от +10 ºС до +85 ºС 0.2 от -50 ºС до -40 ºС 0.3 Дискретность измерений, ºС 0.01 Количество датчиков измерения температуры до 256 Расстояние между датчиками измерения температуры, м 0.5; 1; 2 Цифровой выход 1Wire/RS-485 ModBus/USB Скорость передачи данных 9600 бит/c Напряжение питания 9-28В Токопотребление 2мА при 24В Емкость памяти данных, Гбайт, не менее 8 Тип памяти данных встроенная Flash * Комплектуется по заказуПроизводитель: Собственное производство

10 руб.

Москва

SVWG-EС Закладной тензометр

Закладной тензометр предназначен для определения напряжений и деформаций в массиве бетона в системах мониторинга строительных конструкций. Закладной тензометр крепится вязальной проволокой к арматурному каркасу перед заливкой. После застывания бетона растяжения и сжатия окружающего бетона передаются на тензометр с помощью закладных якорей. Для определения напряжений по трем осям устанавливается 3 закладных тензометра в взаимно перпендикулярных направлениях. Аналоговый зaкладной тензометр может быть подключен к контроллерам струнных датчиков TSG-S01-VW (НТП “Горизонт”) или считывающим устройствам других фирм-производителей. Подтверждена совместимость струнных закладных тензодатчиков с даталоггерами фирм Campbell Scientific, GeoKon, RST Instruments , НИИЭС. Цифровые закладные датчик деформации SVWG не требуют применения считывающих устройств и могут быть подключены в одну измерительную цепь до 20шт. на расстоянии до 800м. Номер в Госреестре СИ 80143-20 >> Область применения закладного тензометра – длительные измерение относительных деформаций и напряжений в фундаментных плитах, сваях, несущих бетонных строительных конструкциях – диагностический контроль состояния конструкций зданий и сооружений при их строительстве и эксплуатации – мониторинг напряженно-деформированного состояния строительных конструкций – геотехничнический мониторинг обделки тоннелей, крепи шахт – контроль напряжений горных пород при мониторинге напряженно-деформированного состояния в процессе проходки подземных выработок, тоннелей Особенности исполнения – встроенный датчик температуры, температурная коррекция – аналоговый или цифровой выход RS-485 – до 20 цифровых датчиков на одной линии – длина линии до 800м. – встроенный датчик температуры для термокомпенсации  Технические характеристики Характеристика SVWG-01-12 SVWG-01-07 SVWG-D01-12 SVWG-D01-07 Тип выхода/Выходная характеристика: Аналоговый/Изменение частоты колебаний струны. Полиномиальная функция преобразования* Цифровой выход RS-485/ Значение относительной деформации и температуры Диапазон измерений относительной деформации, при использовании крепежа из комплекта поставки, мкм/м 0…3300 Диапазон изменения частоты колебания струны, Гц [500-1550] ±20% [600-2000] ±20% [500-1550] ±20% [600-2000] ±20% Основная приведенная погрешность к диапазону измерений относительной деформации при температуре 24°С, % от диапазона ±1 Измерительная база, мм 120,0 ± 0,3 70,0 ± 0,3 120,0 ± 0,3 70,0 ± 0,3 Собственный дрейф нуля, % от диапазона ±1 Восстанавливающая сила, не более, Н 30 Протокол обмена – АСИН, АН-Д3, ModBus Скорость обмена, бит/c – 9600 Кол-во датчиков на цифровой линии RS-485, шт. – До 20 Длина цифровой линии RS-485, м – До 800 Измерение температуры Термистор NTC встроенный датчик температуры Термокомпенсация Да, по формуле температурной коррекции Автоматическая температурная коррекция Рабочий температурный диапазон, °С от -50 до +60 Степень защиты в соответствии с ГОСТ 14254-2015 IP65 IP65 Устойчивость к температурным воздействиям, °С от −50 до +65 Напряжение питания, В – +7 +36В Потребляемая мощность, BА – 0,2 Токопотребление – 8мА при напряжении 24В Габаритные размеры датчика (длина × диаметр), мм 200×D18 160×D18 200×D18 160×D18 Средний срок службы, лет 20 Струнный датчик деформации SVWG прошел сертификацию с целью утверждения типа СИ и внесен в Государственный реестр средств измерений под номером 80143-20Производитель: Собственное производство

10 руб.

Москва

A1738-D01 Пьезоэлектрический сейсмоприемник

Цифровой пьезоэлектрический сейсмоприемник предназначен для регистрации сейсмических колебаний строительных конструкций и колебательных ускорений в системах мониторинга строительных конструкций (СМИК) и в составе инженерно-сейсмометрических станций по СП 330.1325800.2017. Сейсмоприемники применяется в качестве первичных преобразователей в составе сейсмо- и виброизмерительных систем , а также могут быть использованы в различных областях науки и техники при измерениях (регистрации) параметров низкочастотной вибрации малого уровня. * Руководство по эксплуатации  Цифровой пьезоэлектрический сейсмоприемник A1738-D01 – совместная разработка НТП “Горизонт” и ООО “Геоакустика”, в которой объединен большой опыт двух компаний в создании средств измерений для мониторинга строительных конструкций. Пьзокерамический акселерометр имеет цифровой выход, что позволяет быстро развертывать цифровые измерительные цепи, состоящие из нескольких акселерометров с длиной линии до 800 метров. Таким образом нет необходимости в установке дорогостоящих внешних АЦП. Особенности исполнения: — высокий уровень помехозащищенности цифровой линии — контроль собственного состояния акселерометра, передача информации о состоянии — контроль целостности потока данных позволяет передавать данные по плохим каналам передачи данных GPRS без разрывов — синхронизация данных по времени при измерении нескольких цифровых сейсмоакселерометра A1738-D01 в системе — измерение температуры с помощью встроенного датчика температуры Области применения: Промышленное и гражданское строительство — Системы мониторинга строительных конструкций большепролетных, высотных и особо опасных объектов — Комплексы сейсмобезопасности — Создание инженерно-сейсмометрических станций наблюдения за динамическим поведением конструкций и прилегающих грунтов в соответствии с СП 330.1325800 Атомная энергетика — Системы динамического мониторинга эксплуатируемых объектов использования атомной энергии по СТО-СРО-С 60542960 00043-2015 — Системы сейсмометрического мониторинга Гидроэнергетика — Мониторинг вибраций турбин, валов и других вращающихся элементов энергетических установок Технические характеристики: Характеристика A1738-D01 Число измерительных осей 3 Выход Цифровой Коэффициент преобразования аналогового тракта 0,1/0,2/0,5/1/2/5/10 В/(м/с2) Диапазон измерения ускорений при коэффициенте искажений выходного сигнала не более 1% -для коэффициента преобразования 0,1 В/м/с2 50 м/с2 -для коэффициента преобразования 1 В/м/с2 5 м/с2 -для коэффициента преобразования 10 В/м/с2 0,5 м/с2 Диапазон рабочих частот Режим 1: от 0,1 до 40 Гц Режим 2: от 0,1 до 400 Гц Пределы отклонений АЧХ сейсмоприемников от типовой АЧХ – в диапазоне частот от 0,1 до 1 Гц -3 – в диапазоне частот от 1 до 100 Гц ±1 – в диапазоне частот от 100 до 400 Гц – 3 Пределы допускаемой основной относительной погрешности преобразования, – в диапазоне частот от 0,1 до 1 Гц 10% – в диапазоне частот от 1 до 100 Гц 4% – в диапазоне частот от 100 до 400 Гц 10% Изменение коэффициента преобразования за межповерочный интервал (долговременная стабильность), не более 1 dB Коэффициент нелинейных искажений, максимально измеряемом виброускорении, не более 1% Пределы допускаемой дополнительной погрешности преобразования, вызванной изменением температуры окружающей среды 0,1%/°С Напряжение питания +7 +36В Токопотребление при напряжении 24В, не более 30мА Рабочий температурный диапазон -40..+50С° Степень защиты в соответствии с ГОСТ 14254-2015 IP65 Тип провода Витая пара 8 жил Способ монтажа кабеля Прижимные клеммы Тип выходного интерфейса RS-485 Скорость обмена 115200, 230400 Протокол обмена GuSPBus© Длина измерительной линии До 800м Количество датчиков, при скорости обмена 115200 До 20 шт. при работе в полосе 0,1-40Гц Масса 0,7кг Габаритный размеры датчика (диаметр x высота) D85x77 Габаритные размеры электронного блока (длина x ширина x высота) 98x64x34 Принцип действия: Сейсмоприемники имеют 3 пьезокерамических биморфных элемента, расположенных в трех взаимно-перпендикулярных направлениях. При воздействии ускорений деформация пьезокерамических элементов приводит к возникновению в них заряда. Малошумящие встроенные усилители заряда преобразуют возникающий в пьезокерамическом элементе заряд в напряжение, пропорциональное величине воздействующего на него ускорения. С помощью 24-х разрядного АЦП аналоговый сигнал, пропорциональный ускорению, преобразуется в в цифровой вид. Данным с акселерометра присваивается метка времени, данные объединяются в массивы и накапливаются в собственную память электронного блока. Передача данных осуществляется массивами по линии RS-485. Синхронизация данных осуществляется посредством собственного протокола, что обеспечивает непрерывный сбор данных без потери синхронизации. Сведения о сертификации: Измерители зарегистрированы в Государственном реестре средств измерений под номером 47759-11. Свидетельство об утверждении типа (сертификат) RU.C.28.002.A №43852. Срок действия до 18.08.2021г.Производитель: Собственное производство

10 руб.

Москва

TMG-D01 Цифровой тензодатчик деформации

Цифровые тензометрические датчики деформации TMG-D01 является средством измерения напряжений растяжения/сжатия в составе систем мониторинга строительных конструкций. Датчики деформации имеют цифровой выход RS-485. Электронный блок датчика находится в непосредственной близости от чувствительного элемента, преобразует аналоговый тензометрический сигнал мостовой схемы в цифровой сигнал, передаваемый по протоколу АСИН. Цифровой выход позволяет организовывать последовательные цифровые измерительные цепи, состоящие из нескольких датчиков деформации на расстояния до 700 метров. Благодаря своей конструкцией при растяжении/сжатии конструкции чувствительный элемент работает на изгиб, что значительно улучшает чувствительность и повторяемость. Датчики деформации строительных конструкций предназначены для измерения растяжения и сжатия стали и бетона в режиме непрерывного мониторинга в системах СМИК. Цифровые тензометрические датчики деформации TMG-D01 монтируются на поверхность объекта измерений точечной сваркой или при помощи анкерных болтов на бетон. Будучи жестко смонтированным на поверхность объекта мониторинга, тензодатчик деформации TMG-D01 (датчик механических напряжений, датчик растяжения-сжатия) измеряет его деформацию и является элементом системы мониторинга напряженно-деформированного состояния строительных конструкций. * Руководство по эксплуатации TMG-D01 Область применения датчиков — длительные измерение относительной деформации и напряжения в сваях, подпорных стенках, колоннах, опор и стенках стенках резервуаров и других элементах строительных строительных конструкций — диагностический контроль состояния конструкций зданий и сооружений при их строительстве и эксплуатации — мониторинг напряженно-деформированного состояния строительных конструкций — весоизмерительный элемент резервуаров и емкостей большого объема.Производитель: Собственное производство

10 руб.

Москва

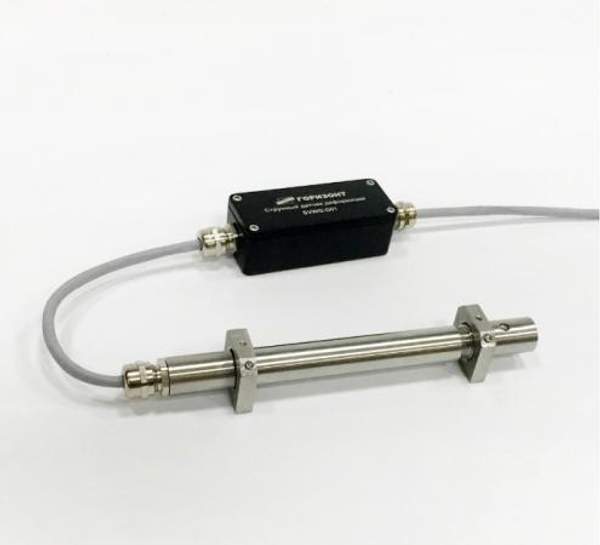

SVWG-D01 Струнный датчик деформации

трунный цифровой датчик деформации предназначен для измерения статических напряжений растяжения-сжатия строительных конструкций и геотехническом мониторинге. Струнный датчик SVWG-D01 производства НТП «Горизонт» имеет цифровой выход RS-485 c протоколом обмена АСИН и ModBus RTU. Цифровой выход позволяет организовывать последовательные цифровые измерительные цепи, состоящие из нескольких датчиков деформации на расстояния до 700 метров. Струнный датчик деформации монтируется на поверхность объекта измерений точечной сваркой , при помощи анкерных болтов на бетон, или с заливкой в бетон (для контроля напряжений в массиве). Будучи жестко смонтированным на поверхность объекта мониторинга, струнный датчик деформации SVWG-D01 (датчик механических напряжений, датчик растяжения-сжатия) измеряет его деформацию и является элементом системы мониторинга напряженно-деформированного состояния строительных конструкций, геотехнического мониторинга. Область применения датчиков — длительные измерение относительной деформации и напряжения в сваях, подпорных стенках, колоннах, опор и стенках стенках резервуаров и других элементах строительных строительных конструкций, — диагностический контроль состояния конструкций зданий и сооружений при их строительстве и эксплуатации — мониторинг напряженно-деформированного состояния строительных конструкций -геотехничнический мониторинг обделок тоннелей, крепи шахт -контроль напряжений горных пород при мониторинге напряженно-деформированного состояния в процессе проходки подземных выработок, тоннелейПроизводитель: Собственное производство

10 руб.

Москва

TSG-S01-Shelter Тензостанция

Всепогодная тензостанция TSG-S01 Shelter IP65 предназначена для построения высокоточных тензомтерических измерительных систем, работающих в уличных условиях. Всепогодная тензостанция TSG-S01 Shelter IP65 (Тензометрический измерительный усилитель) предназначен для измерения электрических сигналов от тензометрических датчиков различного типа, аналоговых датчиков с выходом по току и напряжению, тензорезисторов, преобразования сигналов в цифровую форму и передачи измерительных данных по цифровым интерфейсам в компьютерные системы. Являясь элементом СМИК, всепогодная тензостанция TSG-S01 Shelter обеспечивает высокоточные измерения сигналов от тензометрических датчиков различного типа (деформации, силы, перемещения), что дает широкие возможности по организации сети, состоящих из разнородных датчиков разных производителей. * Руководство по эксплуатации TSG-S01-Shelter * Программное обеспечение TSG-S01Назначение: * Измерение деформаций в элементах строительных конструкций и деталях машин с помощью тензорезисторов, включенных по мостовой, полумостовой и четвертьмостовой схемам измерений * Измерение напряжений в элементах строительных конструкций и деталях машин с помощью тензорезисторов, включенных по мостовой, полумостовой и четвертьмостовой схемам измерений * Подключение тензопреобразователей различного назначения * Измерения температуры с помощью термопреобразователей и термопар * Подключение аналоговых датчиков в выходом по напряжению * Подключение аналоговых датчиков с выходом типа «токовая петля» 4-20мАОбласти применения всепогодной тензостанции TSG-S01: * построение систем мониторинга строительных конструкций, * построение диагностических комплексов исследования технического состояния строительных конструкцийПроизводитель: Собственное производство

10 руб.

Москва

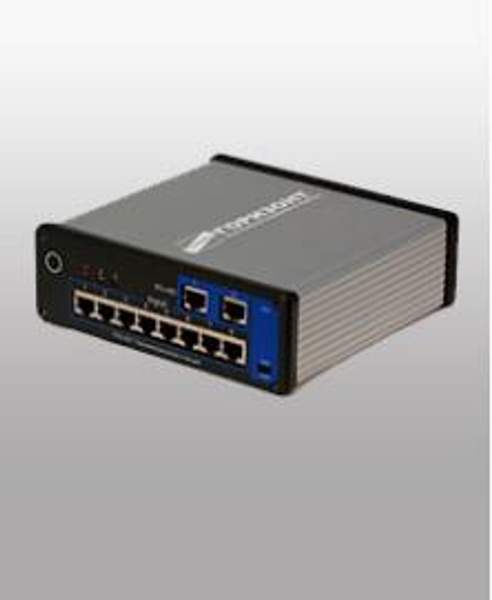

TSG-S01 Тензостанция

Тензометрический измерительный усилитель предназначен для измерения электрических сигналов от тензометрических датчиков различного типа, аналоговых датчиков с выходом по току и напряжению, тензорезисторов, преобразования сигналов в цифровую форму и передачи измерительных данных по цифровым интерфейсам в компьютерные системы. * Руководство по эксплуатации TSG-S01 * Программное обеспечение TSG-S01 * Информационный буклет TSG-S01 Назначение: * Измерение деформаций в элементах строительных конструкций и деталях машин с помощью тензорезисторов, включенных по мостовой, полумостовой и четвертьмостовой схемам измерений * Измерение напряжений в элементах строительных конструкций и деталях машин с помощью тензорезисторов, включенных по мостовой, полумостовой и четвертьмостовой схемам измерений * Подключение тензопреобразователей различного назначения * Измерения температуры с помощью термопреобразователей и термопар * Подключение аналоговых датчиков в выходом по напряжению * Подключение аналоговых датчиков с выходом типа «токовая петля» 4-20мАОбласти применения тензометрического усилителя TSG-S01: * построение систем мониторинга строительных конструкций, * построение диагностических комплексов исследования технического состояния строительных конструкцийПроизводитель: Собственное производство

10 руб.

Москва

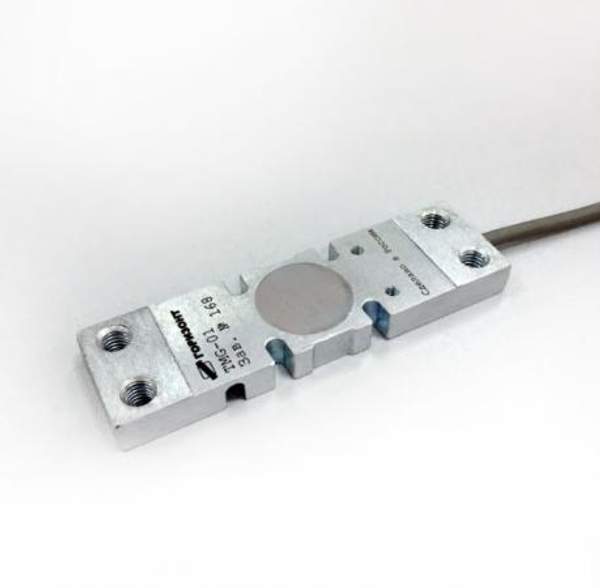

TMG-01 Датчик деформации

Тензометрические датчики деформации TMG-01 является средством измерения напряжений растяжения/сжатия в составе систем мониторинга строительных конструкций. Датчики деформации имеет аналоговый тензометрический выход и предназначен для подключения к тензостации TSG-01 или измерительным тензоусилителей других производителей. Аналоговый тензодатчик образован сбалансированной мостовой схемой с сопротивлением 350Ом. Благодаря своей конструкцией при растяжении/сжатии конструкции чувствительный элемент работает на изгиб, что значительно улучшает чувствительность и повторяемость. Датчики деформации строительных конструкций предназначены для измерения растяжения и сжатия стали и бетона в режиме непрерывного мониторинга в системах СМИК. Датчик деформации TMG-01 монтируются на поверхность объекта измерений точечной сваркой или при помощи анкерных болтов на бетон. Будучи жестко смонтированным на поверхность объекта мониторинга, тензодатчик деформации TMG-01 (датчик механических напряжений, датчик растяжения-сжатия) измеряет его деформацию и является элементом системы мониторинга напряженно-деформированного состояния строительных конструкций. * Руководство по эксплуатации TMG-01 Область применения датчиков — длительные измерение относительной деформации и напряжения в сваях, подпорных стенках, колоннах, опор и стенках стенках резервуаров и других элементах строительных строительных конструкций — диагностический контроль состояния конструкций зданий и сооружений при их строительстве и эксплуатации — мониторинг напряженно-деформированного состояния строительных конструкций — весоизмерительный элемент резервуаров и емкостей большого объемаПроизводитель: Собственное производство

10 руб.

Москва

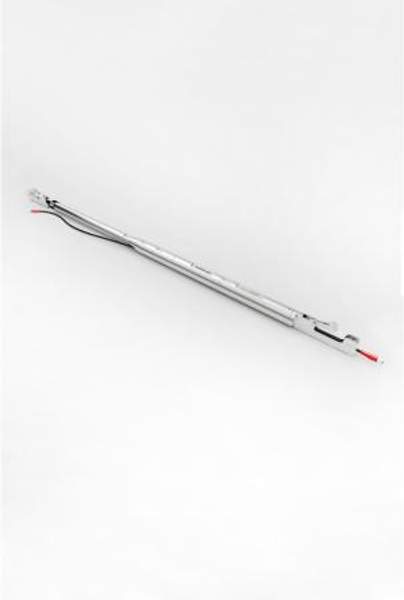

Скважинный инклинометр BIN-D3

Скважинный инклинометр Borehole-IN-D3 (BIN-D3) предназначен для контроля горизонтальных подвижек грунта, насыпных сооружений при проведении геотехнического мониторинга и мониторинга строительных конструкций СМИК. Скважинные инклинометры устанавливаются в обсадную инклинометрическую трубу в цепь из нескольких датчиков в зону подвижного слоя грунта по всей мощности подвижного слоя. По показаниям нескольких инклинометров контролируются относительные горизонтальные смещения подвижного слоя грунта. Области применения — системы геотехнического мониторинг горизонтальных подвижек грунтов — системы мониторинга строительных конструкций Особенности исполнения — Глубина погружения ниже уровня грунтовых вод до 50м — Измерение по двум осям — Малый временной и температурный дрейф — Различная измерительная база 600, 800,1000,1200 мм — Применение в обсадных трубах 55-90 ммПроизводитель: Собственное производство

10 руб.

Москва

Контроллер SmartTilt400

Предназначен для построения GPRS/UMTS систем сбора данных территориально-распределенных комплексов мониторинга строительных конструкций. Контроллер ведет опрос измерителей с синхронизацией по времени, объединение данных в массивы и запись данных в собственную память. Передача информации на сервер системы мониторинга осуществляется с помощью GPRS-модема по запросу от сервера или контроллера SmartTilt400. Назначение: Организация системы приема и первичной обработки и хранение измерительной информации от инклинометров ИН-Д3 и акселерометров серии АК-Д2, АН-Д3 непосредственно на объекте измерений. Организация канала передачи измерительных данных по медленным каналам GPRS/UMTS с большими задержками. Сокращение издержек на передачу данных за счет первичной обработки на стороне объекта измерений. Области применения: — Построение территориально-распределенных систем мониторинга состояния антенно-мачтовых сооружений сотовой связи — Построение территориально-распределенных систем мониторинга состояния опор и оснований ветрогенераторов — Построение территориально-распределенных систем мониторинга состояния ЛЭП Функционал контроллера: ● Подключение до 4 входящих линий инклинометров ИН-Д3 и/или акселерометров АН-Д3 и одной отходящей линии ● Сбор и хранение первичной информации с измерителей в собственной энергонезависимой памяти ● Синхронизация показаний датчиков во времени: присвоение метки времени первичным данным с измерителей ● Формирование массивов измерительных данных, упаковывание массивов данных для передачи за период времени: час/день/настраиваемый интервал времени ● Первичная цифровая обработка результатов измерений: усреднение данных по заданному интервалу, цифровая фильтрация, спектральный анализ, выделение основных тонов собственных колебаний объекта мониторинга ● Передача массивов измерительных данных за период /по расписанию /по запросу в соответствии с пользовательским алгоритмом ● Управление каналом передачи данных. Оптимизация канала передачи данных по результатам обработки статистической информации об ошибках на линии связи ● Диагностика состояния подключенных датчиков, передача информации о состоянии наклономеров и акселерометров в измерительной сети, запись журнала событий в энергонезависимой памяти ● Подключение модема для организации соединения по GPRS/UMTS, по протоколу RS232 ● Управление питанием датчиков.  Особенности исполнения: -конфигурация с 1,2,3,4 входами для ИН-Д3 и АН-Д3 -степень защиты IP65 -возможность оснащения встроенным или внешним GPRS модемом. -работа с статическим и динамическим IP-адресом Количество портов RS-485 к датчикам 4 Частота опроса датчика, по одному измерительному каналу 500 опросов в секунду Скорость записи измерительных данных по одному измерительному каналу 10 отсчетов/сек Режим передачи измерительной информации По периоду/ по расписанию/ по запросу/ по изменению Емкость встроенной энергонезависимой памяти 1МБ Период непрерывной записи в строенную память измерительных данных ИН-Д3 48 часов Период непрерывной записи в строенную память измерительных данных АН-Д3 7 минут Емкость дополнительно устанавливаемой памяти 8ГБ Тип GPRS модема встроенный/внешний Напряжение питания +7+28В Степень пыле-влагозащиты IP65 Токопотребление, не более, 40 мА Габаритные размеры 80x117x51 Масса 400 граммПроизводитель: Собственное производство

10 руб.

Москва

Блок управления АСИН

Блок управления АСИН предназначен для подключения нескольких измерителей наклона серии ИН-Дx в одну измерительную цепь с возможностью подключения последовательно до 20 устройств на один блок управления, подключения наклономеров к персональному компьютеру или серверу сбора данных. Назначение: — преобразование сигналов интерфейса RS 485 в USB — подключение измерителей к ПК через USB — построение распределенных измерительных цепей из нескольких последовательно подключенных измерителей — формирование питающего напряжения измерительной цепи измерителей Основные технические характеристики: Число подключаемых измерителей 1÷28 Минимальный период опроса по USB 50 мс Минимальный период опроса по RS485 50 мс Минимальный период опроса одного измерителя 10 мс Количество тактов усреднения показаний измерителя не менее 16 Максимальная длина кабеля интерфейса USB от ПК до блока управления 5 м Максимальная длина кабеля интерфейса RS485 от ПК до блока управления 800 м Максимальная длина кабеля от блока управления до измерителя (при подключении одного измерителя в линии) 800 м Напряжение питания, В 21÷28 В Потребляемый ток (50+20n) мА, где n- число подключённых измерителей Габаритные размеры 36х120х120 мм Масса 250 гПроизводитель: Собственное производство

10 руб.

Москва

Инклинометр ИН-Д3Т

Инклинометр (наклономер, измеритель угла наклона) ИН-Д3Т является высокоточным средством измерения углов наклона, представляет собой пыле-влагозащищенную моноблочную конструкцию. Наклономер предназначен для применения в системах контроля углового положения и состоит только из российских узлов и компонентов. Электронный блок выполнен на отечественной элементной базе. Наклономер имеет расширенный температурный диапазон -50+60 градусов. Назначение: – Контроль отклонения объекта от вертикали – Регистрация угловых подвижек объекта мониторинга Особенности исполнения: – Выполнен из компонентов российского производства – Расширенный диапазон температур -50 +60С° – Наличие модельного ряда на различные диапазоны измерений – Пыле-влагозащищенный корпус IP65, радиационная стойкость – Гальваническая развязка по входу Основные технические характеристики: 1. Модельный ряд ИН-Д3(Т) 360 ИН-Д3(Т) 720 ИН-Д3 (Т)1440 ИН-Д3(Т) 1800 ИН-Д3(Т) 3600 ИН-Д3(Т) 7200 ИН-Д3(Т) 10800 ИН-Д3(Т) 14400 2. Диапазон измерений, угловых секунд ±360’’ ±720’’ ±1440’’ ±1800’’ ±3600’’ ±7200’’ ±10800’’ ±14400’’ 3. Пределы допускаемой основной относительной погрешности измерений угла, % от диапазона ± 0,5 4. Предельное значение собственного дрейфа нуля, % от диапазона измерений ±0,3 5. Пределы допускаемой дополнительной погрешности, вызванной изменением температуры на 1ºС, % от диапазона измерений ±0,005 6. Температурный дрейф нуля, вызванный изменением температуры на 1ºС, % от диапазона измерений ±0,005 7. Рабочий температурный диапазон, С° от – 50 до + 60 8. Угол между радиальными измерительными осями преобразователя, º 90 ±1 10. Пылевлагозащищённость, степень защиты IP65 11. Средний срок службы, лет 15 12. Цифровой интерфейс RS-485 13. Протокол обмена ModBus 14. Количество инклинометров, подключаемых к блоку управления АСИН до 25 15. Общая длина кабельной линии, м до 800 16. Напряжение питания от 16 до 28 17. Токопотребление при 24в 30мА 18. Габаритные размеры инклинометра (Ø х высота), мм 80х125 Габаритные размеры электронного блока (ДxШхВ) 165x84x63 19. Масса инклинометров, кг 0,8 Принцип работы Первичный преобразователь измерителя представляет собой заполненную электролитом металлическую ампулу, с пятью токовыво-дами, которая содержит центральный подвижный электрод, играющий роль демпфированного мятника и четыре боковых электрода. При наклоне измерителя изменяются расстояния между центральным электродом и боковыми электродами, что приводит к изменению элек-трических сопротивлений R1, R2, R3, R4 заполненных электролитом межэлектродных полостей. Встроенный электронный преобразователь, отслеживая указанные изменения, вырабатывает электрические сигналы, величины и знаки которых определяют величины и знаки составляющих углов наклона по двум взаимно перпендикулярным измерительным осям. У измерителя с цифровым выходом аналоговый электрический сигнал мостовой цени подвергается аналого-цифровому преобразова-нию с помощью встроенного микропроцессорного АЦП с последующей передачей данных по интерфейсу RS-485. После подключения измерителя к преобразователю интерфейсов (блоку управления), а затем к ПК, цифровые значения составляющих углов наклона на радиальные измерительные оси Х и У, в угловых секундах или угловых минутах, запоминаются и отображаются в цифровом и графическом виде, в режиме реального времени на мониторе ПК. Измеритель с цифровым выходом имеет двойную гальваническую развязку – по аналоговой и цифровой части. Программное обеспечение позволяет, с использованием разветвителей интерфейсов, объединять до 20 измерителей в последовательную цепь с общей длиной кабеля до 800 м и одновременно опрашивать измерители на ПК в соответствии с их логическими микропроцессорного АЦП с последующей передачей данных по интерфейсу RS-485.Производитель: Собственное производство

10 руб.

Москва

Инклинометр ИН-Д3

Прецизионный инклинометр (измеритель наклона) ИН-ДЗ предназначен для измерений малых углов наклона и наклонных перемещений объекта по двум координатам. Инклинометры ИН-Д3 применяются в системах мониторинга строительных конструкций, природных объектов, горных выработок, исследованиях изгибных деформаций элементов строительных конструкций, в системах контроля углового положения объектов. Инклинометр ИН-Д3 представляет собой пыле-влагозащищенную моноблочную конструкцию и включает в себя чувствительный элемент — высокоточный первичный преобразователь угла наклона, электронный блок с цифровым выходом и корпус c регулировочными опорными винтами. * Руководство по эксплуатации ИН-Д3 * Информационный буклет ИН-Д3Назначение: — Контроль отклонения объекта от вертикали в системах мониторинга строительных конструкций и системах стабилизации углового положения — Регистрация угловых подвижек объекта мониторинга: платформ, оснований, фундаментов, опор, ферм и ригелей, антенно-мачтовых сооружений, ветрогенераторов Области применения инклинометра: Промышленное и гражданское строительство -Системы мониторинга строительных конструкций с целью определения кренов, прогибов и деформаций несущих конструкций, оснований и фундаментов. -Системы мониторинга напряженно-деформированного состояния большепролетных конструкций и высотных сооружений, мостов. Атомная энергетика -Системы статического и динамического мониторинга эксплуатируемых объектов использования атомной энергии по СТО-СРО-С 60542960 00043-2015 Ветроэнергетика -Вибромониторинг напряженно-деформированного состояния опор ветрогенераторов Машиностроение -Проверка точности установки рабочих поверхностей станков, режущих инструментов -Контроль изгибных деформаций рамы станка -Контроль углового положения оборудования (турбин, насосов, роторов, валов) относительно горизонтали -Проверка плоскостности крупногабаритных изделий Особенности исполнения: — Измерение наклона по двум координатам. — Исполнение с аналоговым и цифровым выходом RS/-485. — Поддержка протокола обмена данными ModBUS. — Различные диапазоны измерений для разных задач. — Cтепень пыле-влагозащиты IP31, IP65. — Возможность проведения периодической поверки на объекте без демонтажа. Основные технические характеристики инклинометра: Модельный ряд ИН-Д3 360 ИН-Д3 720 ИН-Д3 1440 ИН-Д3 1800 ИН-Д3 3600 ИН-Д3 7200 ИН-Д3ц 10800 ИН-Д3 14400 ИН-Д3 18800 ИН-Д3 21600 Диапазон измерений, угловых секунд ±360’’ ±720’’ ±1440’’ ±1800’’ ±3600’’ ±7200’’ ±10800’’ ’±14400’’ ±18800’’ ±21600’’ Функция преобразования Линейная Пределы допускаемой основной относительной погрешности измерений угла, % от диапазона: — для инклинометров с цифровым выходом ± 0,5 — для инклинометров с аналоговым выходом ± 0,7 Фактическое значение основной погрешности: — для инклинометров ±360, % от диапазона измерений 0,15 — для инклинометров ±720 ˝±1440 ˝, ±1800 ˝±3600 ˝, ±7200 ˝,±10800,±14400,% от диапазона измерений 0,1 Предельное значение собственного дрейфа нуля, % от диапазона измерений ±0,3 Пределы допускаемой дополнительной погрешности, вызванной изменением температуры на 1ºС, % от диапазона измерений ±0,005 Температурный дрейф нуля, вызванный изменением температуры на 1ºС, % от диапазона измерений ±0,005 Рабочий температурный диапазон, С° от – 40 до + 50 Расширенный температурный диапазон, С° от – 50 до + 60 Угол между радиальными измерительными осями преобразователя, º 90 ±1 Смещение «базового нуля», % от диапазона: для инклинометров ±360 ˝, ±720 ˝ в пределах ±0,4 для инклинометров ±1440 ˝, ±1800 ˝±3600 ˝, ±7200 ˝ ,±10800 ˝ ±14400 ˝, ±18000˝, ±21600 ˝ в пределах ±0,2 Пылевлагозащищённость, степень защиты IP 31, 65 Средний срок службы, лет 15 Количество инклинометров, подключаемых к блоку управления АСИН до 25 Общая длина кабельной линии, м до 800 Напряжение питания: — инклинометров с цифровым выходом, В от 12 до 28 — инклинометров с аналоговым выходом, В ± 5 Потребляемый ток: — инклинометров с цифровым выходом, не более, мА 20 — инклинометров с аналоговым выходом, не более, мА 10 Габаритные размеры инклинометра (Ø х высота), мм 80х105 Масса инклинометров, кг 0,45 Принцип работы: Измеритель inclinometer состоит из первичного преобразователя и электронного блока, размещенного в одном корпусе. Корпус имеет 3 опорных винта, с помощью которых производится точная установка измерителя на объекте. У измерителя определены три взаимно-перпендикулярные измерительные оси. На направление горизонтальных измерительных осей X и Y указывают риски, нанесенные на корпус измерителя. Первичный преобразователь наклономера представляет собой заполненную электролитом ампулу, с пятью токовыводами. Маятник, подвешенный на нерастяжимой нити, являющийся центральным электродом, и четыре боковых электрода образуют мостовую измерительную схему. При наклоне преобразователя изменяются расстояния между центральным электродом-маятником и боковыми электродами в двух взаимоперпендикулярных направлениях, это приводит к изменению электрических сопротивлений заполненных электролитом межэлектродных полостей. Встроенный электронный преобразователь, отслеживая указанные изменения, вырабатывает электрические сигналы, величины и знаки которых определяют величины и знаки составляющих углов наклона по двум измерительным осям. Электрический сигнал подвергается аналого-цифровому преобразованию и последующей цифровой обработке с помощью встроенного микропроцессорного АЦП с последующей передачей данных по интерфейсу RS-485. Сведения о сертификации: Измерители зарегистрированы в Государственном реестре средств измерений под номером 29143-14. Свидетельство об утверждении типа (сертификат) RU.C.27.004.A №54287. Срок действия до 29 февраля 2019 г.Производитель: Собственное производство

10 руб.

Москва

Контроллер SmartTilt300

Предназначен для организации измерительных линий RS-485 большой длины в системах мониторинга строительных конструкций СМИК. Являясь активным повторителем протоколов, SmartTilt300 производит распаковку пакетов данных измерителей угла наклона ИН-Д3 и акселерометров АН-Д3, проверку на наличие ошибок при приеме-передачи, и дальнейшую упаковку и передачу по линии, что дает возможность построить измерительную цепь датчиков неограниченной длины. Назначение: — построение измерительных цепей распределенных топологий типа «дерево». — увеличение длины измерительной линии — увеличение количества измерителей в одной измерительной цепи. — управление питанием измерителей в измерительной цепи. Особенности: — подключение до 5 аппаратно-независимых линий RS485. — реализация функции активного повторителя — разветвителя интерфейсов RS-485. — возможность организации соединения измерителей типа звезда / кольцо — подключение до 4 входящих линий измерителей угла наклона серии ИН-Д3, акселерометров серии АН-Д3 — Синхронная трансляция входящих потоков данных во все стороны: Приходящий на любую из линий поток данных передается на все остальные линии. — удаленная настройка измерителей в ИН-Дx в измерительной цепи; -возможность перезагрузки по питанию подключенных измерителей Технические характеристики: Smart Tilt 300 Количество портов RS-485 до 5 Тип разветвителя активный Количество датчиков в измерительной цепи: — измерителей с внешним питанием — измерителей с питанием по сигнальной линии До 128 До 16 Скорость передачи данных по RS-485 от 1200 бит/с до 16 Мбит/с Реализация топологии Звезда, кольцо Степень защиты IP65 Напряжение питания 9-28В Габаритные размеры 80x115x51 Масса 400Производитель: Собственное производство

10 руб.

Москва

Тензорезисторы для металла серии F

Тонкопленочные тензорезисторы производства компании TML на основе сплава Cu-Ni с базой 0,3-30мм. Подложка на основе эпоксидной резины толщиной 0.03 мм с повышенными электроизоляционными свойствами. Подложка имеет цветную маркировку в зависимости от температурного коэффициента линейного расширения материала. Тензорезисторы с различным коэффициентом температурного расширения применяются для различных типов металлов в т.ч. малоуглеродистая сталь, легированная сталь, алюминий. Возможна поставка с предустановленным кабелем требуемой длины. Рисунок Тип Размер Подложка Ω Ом Длина Ширина Длина Ширина FLA-03 0,3 1,4 3 2 120 FLA-05 0,5 1,2 5 2,2 120 FLA-1 1 1,3 5 2,5 120 FLA-2 2 1,5 6,5 3 120 FLA-3 3 1,7 8,8 3,5 120 FLA-5 5 1,5 10 3 120 FLA-6 6 2,2 12,5 4,3 120 FLA-10 10 2,5 16,7 5 120 FLA-30 30 2 36,1 5,1 120Производитель: TML

10 руб.

Москва

Датчик угла наклона ИН-Д2

Датчик угла наклона (наклономер) ИН-Д2 предназначен для измерений углов наклона по двум координатам в широком диапазоне углов. Датчик наклона выполнен в пыле-влагозащищенном корпусе. Возможны различные корпусные варианты исполнения: c установкой измерителя на опорные винты, установкой на опорную плоскость. Области применения: — Машиностроение — Судостроение — Военно-промышленный комплекс Особенности исполнения: — Измерение углов наклона по двум осям — Исполнение с цифровым или аналоговым выходом — Пыле/влагозащищенный корпус, радиационная и сейсмическая стойкость — Диапазон измеряемых углов от ±4, до ±48 угл. градусов Основные технические характеристики: Параметр Тип измерителя Значение Модельный ряд измерители с цифровым выходом ИН-Д2ц 4 ИН-Д2ц 6 ИН-Д2ц 12 ИН-Д2ц 24 ИН-Д2ц 48 измерители с аналоговым выходом ИН-Д2а 4 ИН-Д2а 6 ИН-Д2а 12 Диапазон измерений, угл. градусы ±4 ±6 ±12 ±24 ±48 Выходные сигналы измерители с цифровым выходом выходные цифровые электрические сигналы по двум каналам Х и У с разрядностью 24 бита измерители с аналоговым выходом выходные электрические напряжения по двум каналам Х и У, нормированные на величину ±3,6 В на диапазон измерения Градуировочная характеристика линейная функция преобразования Коэффициенты преобразования измерители с цифровым выходом, ед/град 60 (индикация в угловых минутах) измерители с аналоговым выходом, , мВ/углов. Град 900 600 300 Предел основной погрешности измерений, % от диапазона измерений 0,1 Температурный дрейф нуля, вызванный изменением температуры на 1ºС, % от диапазона измерений ±0,005 Рабочий температурный диапазон измерителей с цифровым выходом, °С измерители с цифровым выходом от – 40 до + 50 Рабочий температурный диапазон измерителей с аналоговым выходом, °С измерители с аналоговым выходом от – 30 до + 50 Угол между радиальными измерительными осями измерителя, º 90 ±1 Смещение «базового нуля», % от диапазона: в пределах ±0,5 Пыле-влагозащищённость, степень защиты IP 31, 65 Средний срок службы, лет 15 Количество инклинометров, подключаемых к блоку управления АСИН до 25 Общая длина кабельной линии, м до 800 Напряжение питания измерители с цифровым выходом от 12 до 28 измерители с аналоговым выходом ± 5 Потребляемый ток измерители с цифровым выходом 20 измерители с аналоговым выходом 10 Габаритные размеры инклинометра (Ø х высота), мм 80х125 Масса инклинометров, кг 0,45 Принцип работы: Первичный преобразователь измерителя представляет собой заполненную электролитом металлическую ампулу, с пятью токовыводами, которая содержит центральный подвижный электрод, играющий роль демпфированного мятника и четыре боковых электрода. При наклоне измерителя изменяются расстояния между центральным электродом и боковыми электродами, что приводит к изменению электрических сопротивлений R1, R2, R3, R4 заполненных электролитом межэлектродных полостей. Встроенный электронный преобразователь, отслеживая указанные изменения, вырабатывает электрические сигналы, величины и знаки которых определяют величины и знаки составляющих углов наклона по двум взаимно перпендикулярным измерительным осям. У измерителя с цифровым выходом аналоговый электрический сигнал мостовой цени подвергается аналого-цифровому преобразованию с помощью встроенного микропроцессорного АЦП с последующей передачей данных по интерфейсу RS-485. После подключения измерителя к преобразователю интерфейсов (блоку управления), а затем к ПК, цифровые значения составляющих углов наклона на радиальные измерительные оси Х и У, в угловых секундах или угловых минутах, запоминаются и отображаются в цифровом и графическом виде, в режиме реального времени на мониторе ПК Измеритель с цифровым выходом имеет двойную гальваническую развязку – по аналоговой и цифровой части. Программное обеспечение позволяет, с использованием разветвителей интерфейсов, объединять до 20 измерителей в последовательную цепь с общей длиной кабеля до 800 м и одновременно опрашивать измерители на ПК в соответствии с их логическими номерами.Производитель: Собственное производство

10 руб.

Москва

Акселерометр-наклономер АН-Д3

Акселерометр-наклономер АН-Д3 – средство измерения угла наклона и колебательных ускорений строительных конструкций в системах мониторинга строительных конструкций СМИК. В устройстве совмещен функционал инклинометра и прецизионного акселерометра сверхмалых ускорений в диапазоне 0-20Гц. * Информационный буклет АН-Д3 * Руководство по эксплуатации АН-Д3 Области применения: Промышленное и гражданское строительство – Системы мониторинга строительных сооружений с целью определения кренов, прогибов и деформаций несущих конструкций, балок, колон, оснований и фундаментов – Системы мониторинга напряженно-деформированного состояния большепролетных конструкций и высотных сооружений, мостов, антенных опор Атомная энергетика -Системы статического и динамического мониторинга эксплуатируемых объектов использования атомной энергии по СТО-СРО-С 60542960 00043-2015 Ветроэнергетика -Виброчастотный мониторинг напряженно-деформированного состояния опор ветрогенераторов Основные возможности АН-Д3 В АН-Д3 совмещены две функции инклинометра (контроль изменения углов наклона строительной конструкции) и акселерометра (измерение ускорений строительных конституций), работающего в диапазоне 0-20ГЦ. Благодаря своему принципу работы возможно измерение колебаний в диапазоне от 0(DC)Гц, чего невозможно добиться, используя акселерометры и сейсмоприемники с пьезокерамическими, электронно-молекулярными у которых нижняя граница измеряемых частот находится в интервале 0,1 -0,5Гц. MEMS-акселерометры не обладают требуемой чувствительностью. АН-Д3 разработан специально под задачи систем мониторинга строительных конструкций. При разработке был учтен многолетний опыт применения инклинометров серии ИН-Д3. В АН-Д3 реализован: – высокий уровень помехозащищенности цифровой линии – контроль собственного состояния акселерометра, передача информации о состоянии – запись в файл значений ускорений – расчет среднего значения и максимального значения ускорений строительных конструкций за заданный период – точная синхронизация по времени измерений нескольких акселерометров АН-Д3 дает возможность проводить анализ колебаний строительных конструкций с нескольких акселерометров Применение АН-Д3 позволяет: – увеличить количество измерительных каналов на один датчик, без увеличения количества кабельных линий. К двум каналам статических измерений угла наклона добавляется два канала динамических измерений колебательных ускорений – снизить стоимость системы мониторинга строительных конструкций за счёт уменьшения количества применяемых датчиков – снизить стоимость развертывания системы мониторинга за счёт уменьшения количества установочных элементов, соединительных кабелей, коммутационного оборудования Особенности исполнения: – 4 измерительных канала передачи данных: X,Y-углы наклона, X,Y-ускорения, – Передача данных по 2-х проводной линии RS-485 – Поддержка протокола ModBUS, – Решение IP31, IP65 – Контроль состояния оборудования, передача данных об ошибках в измерительном канале. – Различные диапазоны измерения углов ±720, ±3600 ±7200,±21600, ±36000 угл. сек. * Технические характеристики * Информация для заказа Основные технические характеристики: Модельный ряд АН-Д3 720 АН-Д3 3600 АН-Д3 7200 АН-Д3 21600 АН-Д3 36000 Параметры измерения ускорений 1 Диапазон измерения ускорений (амплитудное значение), м/с2 3,4х10-2 1,7х10-1 3,4х10-1 1 1,7 2 Коэффициент преобразования на базовой частоте 1Гц, 1 (цифровой выход) 3 Отклонение значения коэффициента преобразования от номинального, не более, % 5 4 Нелинейность амплитудной характеристики, не более, % 5 5 Диапазон рабочих частот, Гц 0[DC]-20 6 Неравномерность АЧХ относительно значения на частоте 1Гц в полосе рабочих частот, не более, дБ 3 7 Предел допускаемой основной относительной погрешности измерения ускорений на частоте 1Гц, не более, % от диапазона 10 Параметры измерения угла наклона 8 Диапазон измерений углов наклона, угловые секунды 720 3600 7200 21600 36000 9 Пределы допускаемой основной приведённой к полному диапазону измерений погрешности измерений угла наклона, % ±0,5 10 Пределы допускаемой дополнительной приведённой к полному диапазону измерений погрешности, вызванная изменением температуры на 1ºС, % ±0,005 11 Температурный дрейф нуля, вызванный изменением температуры на 1ºС, % от полного диапазона измерений ±0,005 Общие характеристики 12 Тип выходного сигнала интерфейс RS-485 13 Градуировочная характеристика по углам наклона и амплитудному значению ускорений Линейная функция преобразования 14 Рабочий температурный диапазон от – 40 до + 50°С 15 Угол между радиальными измерительными осями преобразователя, º 90 ±1 16 Пылевлагозащищённость, степень защиты IP 31, 65 17 Протокол обмена ModBus TCP, запись в файл 18 Количество измерителей в одной измерительной цепи до 10 19 Общая длина кабельной линии, м до 800 20 Напряжение питания, В от 9 до 28 21 Потребляемый ток, не более, мА 40 22 Габаритные размеры корпуса преобразователя (ϕ х высота), мм 80х105 23 Масса измерителя, кr 0,45 24 Назначенная наработка на отказ, часов, не менее 10000 25 Средний срок службы, лет, не менее 10 Принцип работы: Акселерометр-наклономер АН-Д3 состоит из первичного преобразователя и электронного блока в состав которого входит: электронный модуль аналогового преобразования, модуль аналогово-цифрового преобразования, модуль цифровой обработки сигнала. Корпус имеет 3 опорных винта, с помощью которых производится точная установка измерителя на объекте. Первичный преобразователь акселерометра-наклономера представляет собой заполненную электролитом ампулу с пятью токовыводами. Маятник, подвешенный на нерастяжимой нити, являющийся центральным электродом, и четыре боковых электрода образуют мостовую измерительную схему. При наклоне или ускорении преобразователя изменяются расстояния между центральным электродом-маятником и боковыми электродами в двух взаимоперпендикулярных направлениях (при воздействии ускорений изменение положения маятника вызвано силой инерции). Это приводит к изменению электрических сопротивлений заполненных электролитом межэлектродных полостей. Электронный модуль аналогового преобразования, отслеживая указанные изменения, вырабатывает электрические сигналы, величины которых определяют суммарный вклад составляющих углов наклона и воздействующих на маятник ускорений по двум измерительным осям. Полученный электрический сигнал подвергается аналого-цифровому преобразованию и последующей цифровой обработке: – Для выделения составляющей ускорения в полученном сигнале применяется: передискретизация сигнала на более высокую частоту, подавление сигнала в области высоких частот, цифровая корректирующая фильтрация для выравнивания АЧХ в области полезных частот. – Для выделение составляющей угла наклона применяется усреднение цифрового сигнала на большом интервале измерений. Для синхронного измерения ускорений с нескольких датчиков, например, для расчета взаимных спектров сигналов нескольких акселерометров организованы два буфера FIFO по каждой измерительной оси X и Y. Это позволяет передавать по одной линии результаты измерений нескольких датчиков без потери синхронизации. Данные из буфера FIFO передаются по цифровому интерфейсу полудуплексной линии RS-485 по помехозащищенному протоколу. Сведения о сертификации: Измерители зарегистрированы в Государственном реестре средств измерений под номером 71342-18. Свидетельство об утверждении типа (сертификат) RU.C.28.070.A №70053. Срок действия до 01 июня 2023г.Производитель: Собственное производство

10 руб.

Москва

Акселерометр АК-Д2

Акселерометр АК-Д2 предназначен для измерения колебательных ускорений в системах мониторинга строительных конструкций (СМИК) с целью определения основных форм собственных колебаний строительных конструкций и проведения анализа напряженно-деформированного состояния. Области применения: Промышленное и гражданское строительство — Системы мониторинга строительных конструкций большепролетных, высотных и особоопасных объектов — Системы мониторинга антенно-мачтовых сооружений сотовой связи, дымовых труб, мачт освещения — Комплексы частотной диагностики строительных конструкций с целью определение износа и остаточного прочностного ресурса конструкции по частоте и декременту затухания собственных колебаний зданий, строительной конструкций Атомная энергетика -Системы статического и динамического мониторинга эксплуатируемых объектов использования атомной энергии по СТО-СРО-С 60542960 00043-2015 Ветроэнергетика -Виброчастотный мониторинг напряженно-деформированного состояния опор ветрогенераторов  Основные возможности АК-Д2 АК-Д2 разработан специально под задачи систем мониторинга строительных конструкций. При разработке был учтен многолетний опыт применения инклинометров серии ИН-Д3. В данной модификации реализован: — высокий уровень помехозащищенности цифровой линии — контроль собственного состояния акселерометра, передача информации о состоянии — запись в файл значений ускорений — расчет среднего значения и максимального значения ускорений строительных конструкций за заданный период — расчет спектра измеренных колебаний — точная синхронизация по времени измерений нескольких акселерометров АК-Д2 дает возможность проводить фазный анализ колебаний строительных конструкций с нескольких акселерометров Акселерометр имеет цифровой выход RS-485 c поддержкой протокола Modbus TCP, что позволяет провести легкую интеграцию в ПТК СМИК заказчика без затрат на приобретение внешних АЦП. Реализована возможность установки акселерометров АК-Д2 и инклинометров ИН-Д3 на одной последовательной измерительной линии: для построения совмещенной измерительной цепи нужна одна витая пара. Практические исследования собственных колебаний строительных конструкций показывают, что главные гармоники основных форм (фронтальных, боковых и крутильных) колебаний большепролетных и высотных зданий, антенно-мачтовых сооружений, ветрогенератов лежат в диапазоне 0.1-3Гц, т.е. как раз в той полосе частот, где АЧХ сейсмоприемников неравномерна и измерения амплитуды колебаний имеют существенную погрешность, а точности измерений MEMS — акселерометров недостаточно для задач виброчастотного мониторинга. Особенности исполнения: — 2 измерительных канала передачи данных: X,Y-ускорения, — 2 канала передачи расчетных данных: X,Y- спектры колебаний за заданный интервал измерений — Передача данных по 2-х проводной линии RS-485 — Поддержка протокола ModBUS, — Решение IP31, IP65 — Различные диапазоны измерения ускорений 3,4х10-2, 1,7х10-1, 3,4х10-1м/с2 * Технические характеристики * Информация для заказа * Схема подключения Основные технические характеристики: Модельный ряд АК-Д2 720 АК-Д2 3600 АК-Д2 7200 1 Диапазон измерения ускорений (амплитудное значение), м/с2 3,42х10-2 1,75х10-1 3,42х10-1 2 Диапазон рабочих частот, Гц 0-40 3 Неравномерность АЧХ относительно значения на частоте 1Гц в полосе рабочих частот, не более, дБ 3 4 Предел допускаемой основной относительной погрешности измерения ускорений на частоте 1Гц, не более, % от диапазона 5 5 Тип выходного сигнала Цифровой, интерфейс RS-485 6 Градуировочная характеристика по углам наклона и амплитудному значению ускорений Линейная функция преобразования 7 Рабочий температурный диапазон, °С от – 40 до + 50 8 Угол между радиальными измерительными осями преобразователя, º 90 ±1 9 Пылевлагозащищённость, степень защиты IP 31, 65 10 Скорость передачи данных по интерфейсу RS485, бод 57600 11 Протокол обмена ModBus TCP, запись в файл 12 Количество измерителей в одной измерительной цепи до 20 13 Общая длина кабельной линии, м до 800 14 Напряжение питания у измерителей, В от 7 до 28 15 Потребляемый ток, не более, мА 80 16 Габаритные размеры корпуса преобразователя (ϕ х высота), мм 80х105 17 Габаритные размеры корпуса электронного блока, мм 98x64x34 18 Масса измерителя, кr 0,45 19 Назначенная наработка на отказ, часов, не менее 10000 20 Средний срок службы, лет, не менее 10 Принцип работы: Акселерометр АК-Д2 состоит из первичного преобразователя и электронного блока в состав которого входит: электронный модуль аналогового преобразования, модуль аналогово-цифрового преобразования, модуль цифровой обработки сигнала. Корпус имеет 3 опорных винта, с помощью которых производится точная установка измерителя на объекте. Первичный преобразователь измерительного комплекса представляет собой заполненную электролитом ампулу, с пятью токовыводами. Маятник, подвешенный на нерастяжимой нити, являющийся центральным электродом, и четыре боковых электрода образуют мостовую измерительную схему. При воздействии ускорения под действием силы инерции маятник отклоняется, изменяются расстояния между центральным электродом-маятником и боковыми электродами в двух взаимоперпендикулярных направлениях. Это приводит к изменению электрических сопротивлений заполненных электролитом межэлектродных полостей. Электронный модуль аналогового преобразования, отслеживая указанные изменения, вырабатывает электрические сигналы, величины которых определяют суммарный вклад составляющих углов наклона и воздействующих на маятник ускорений по двум измерительным осям. Полученный электрический сигнал подвергается аналого-цифровому преобразованию и последующей цифровой обработке. Для синхронного измерения ускорений с нескольких датчиков, например, для расчета взаимных спектров сигналов нескольких акселерометров организованы два буфера FIFO по каждой измерительной оси X и Y. Это позволяет передавать по одной линии результаты измерений нескольких датчиков без потери синхронизации. Данные из буфера FIFO передаются по цифровому интерфейсу полудуплексной линии RS-485 по помехозащищенному протоколу.Производитель: Собственное производство

10 руб.

Москва

Интерфейсный разветвитель RS-485

Пассивный разветвитель интерфейса RS-485 предназначен для подключения цифровых датчиков производства НТП Горизонт с цифровым выходом RS-485 в последовательную измерительную цепь. Разветвители комплектуется разъемом PY-07 со стороны датчика и клеммами “под зажим” со стороны линии RS-485, ввод кабеля линии осуществляется через гермовводы. В разветвителе установлена перемычка для терминирования линии на конце, таким образом осуществляется терминирование линии интерфейса RS-485. Артикул Описание Габаритные размеры SP0DM Разветвитель RS-485 с разъёмом PY-07, IP31, переключение 2/4- проводная линия 89x65x29 SP1DM Разветвитель RS-485 с разъёмом PY-07, IP65, переключение 2/4- проводная линия 98x65x35Производитель: Собственное производство

10 руб.

Москва

Блок индикации АСИН

Блок индикации АСИН предназначен для автономной работы с измерителем угла наклона ИН-Д3, ИН-Д7, ИН-Д2, акселерометра-наклономера АН-Д3, АК-Д2 на объекте. Блок индикации облегчает работу по настройке измерителей на объекте на этапе монтажа, т.к. позволяет производить первичную установку датчиков в условиях отсутствия питания в неудобных местах. Назначение: — Настройка измерителя на объекте — Отображение на ЖК-дисплее составляющих угла наклона по двум измерительным осям при отсутствии компьютера и сетевого питания — Преобразование сигналов интерфейса RS 485 в USB — Подключение измерителей к ПК — Автономное питание измерителей с помощью встроенного аккумулятора Основные технические характеристики: Число подключаемых измерителей (с использованием разветвителей) 1÷28 Минимальный период опроса по USB 50 мс Минимальный период опроса одного измерителя 4 мс Скорость передачи данных с ПК 9600 бод Максимальная длина кабеля интерфейса RS485 от индикатора до измерителя 800 м Потребляемый ток (50+20n) мА, где n— число подключённых измерителей Напряжение и ёмкость полностью заряженной аккумуляторной батареи 16,8В/2,2А∙ч Максимальное число циклов перезарядки аккумуляторной батареи 5000 Время зарядки аккумуляторной батареи 8ч Выходное напряжение, зарядный ток и световая сигнализация наличия зарядного тока зарядного устройства (от ~220В) 16,8В-0,3А Светодиод красного и зелёного цвета Габаритные размеры 55х90х115 мм Масса 550 г Средний срок службы 5 летПроизводитель: Собственное производство

10 руб.

Москва

КМ Датчик деформации

Датчики деформации и механического напряжения серии КМ производства компании TML разработаны для измерения напряжений и деформаций в металле, бетоне, а также в других материалах, подвергающихся переходу от мягкого в твёрдого состояния. Их низкий коэффициент упругости (40 Н/мм2 кроме датчиков серии КМ-A) и водонепроницаемая конструкция идеально подходят для внутреннего измерения напряжения на ранних стадиях затвердения. Датчики этой серии пыле-влагонепроницаемы, благодаря чему обеспечивают превосходную стабильность измерения и долгий срок службы. Также возможно измерение температуры, датчиками КМ-A и КМ-B. Интегрированный термодатчик в KM-AT/KM-BT, позволяет осуществлять температурное измерение в дополнение к измерению напряжения. Добавляя к выше упомянутому использованию, также с использованием дополнительных деталей, возможно измерение поверхностного напряжения бетона, стальной балки и т.д.  Особенности: — Датчик с температурной коррекцией, имеет тепловой коэффициент расширения, аналогичный бетону — Низкий коэффициент упругости позволяет измерять внутреннее напряжения на самых ранних стадий затвердевания — Модификации с возможностью одновременного измерения напряжения и температуры — Возможность измерения напряжений с установкой на поверхности и в объем бетона Размеры: Технические характеристики: Тип KM-30 KM-50F KM-100A KM-100B KM-100HB KM-200A KM-100AT KM-100BT KM-200AT Ном. нагрузка напряжение ±5000×10-6 Длина датчика 31 мм 50 мм 100 мм 200 мм 100 мм 200 мм Номинальный выход 2.5мВ/В (5000×10-6) 4мВ/В (8000×10-6) 2.5мВ/В (5000×10-6) 5мВ/В (10000×10-6) 2.5мВ/В (5000×10-6) 5мВ/В (10000×10-6) Нелинейность 1% Коэффициент упругости 40 Н/мм2 1000 Н/мм2 40 Н/мм2 1000 Н/мм2 1000 Н/мм2 40 Н/мм2 1000 Н/мм2 Составная температура _ *Датчик напряжения (350 Ом, четвертьмостовой, 3-х проводный 50×10-6механич. напряжение/°С) **Термопара T Температурный диапазон -20~ +60 °С -20~ +80 °С -20~+180 °С -20~ +80 °С Вход/выход 120 Ом полумос т 350 Ом полный мост  * Относительное измерение температуры ** Реальное измерение температуры Измерение внутренних напряжений в бетоне: Датчики механического напряжения КМ измеряют напряжение в материалах, таких как бетон, которые подвергаются переходу от мягкого (жидкого) состояния до твердого. На материал осуществляются различные внешние воздействия, обусловленные внешней температурой, сухостью, усадкой, ползучестью материала, и т.д., датчик КМ разработан, для измерения таких воздействий.  Длина используемого датчика должна в три раза превышать размер диаметра кусков гравия с целью получения усредненной оценки напряжения бетонной конструкции. Фиксация датчиков к арматуре производится проволокой в двух точках как показано на рисунке. Установка на поверхность бетонной конструкции: Датчик напряжения установлен на бетонную поверхность при помощи дополнительного хомута KMF-23B-100 c помощью анкеров. Дополнительный защитный кожух KMF-32B-100 защищает датчик от физического повреждения и прямого нагрева. Установка на поверхность стальной конструкции: Преобразователь напряжения установлен на стальную поверхность, используя дополнительный хомут KMF-22-100 с проведением необходимых сварочных работ. Дополнительное Защитное Защитный кожух KMF-31-100 защищает датчик от физического повреждения.Производитель: TML

10 руб.

Москва

TSG-S01-2 Тензометрический усилитель

Цифровой преобразователь тензодатчиков предназначен для подключения полумостовых и мостовых тензометрических датчиков, тензорезисторов, включенных по полумостовой схеме, потенциометрических датчиков, в цифровую цепь по протоколу RS-485. За счет малых размеров возможно построение измерительных кластеров с большим количеством измерительных каналов. С помощью цифровых преобразователей возможно построение распределенных измерительных систем с фактически неограниченным количеством датчиков. * Руководство по эксплуатации Цифровая линия RS-485 позволяет подключить до 20 датчиков на расстояние до 800м. Номер в Госреестре СИ 79484-20 >> Назначение: * Измерение напряжений и деформаций в элементах строительных конструкций, узлах деталях машин с помощью тензорезисторов, включенных по мостовой и полумостовой схемам измерений * Подключение тензодатчиков различного назначения любого типа * Измерения температуры с помощью термопреобразователей * Подключение потенциометрических датчиковОбласти применения тензометрического усилителя TSG-S01-2: * построение систем мониторинга строительных конструкций, * построение диагностических комплексов исследования технического состояния строительных конструкций * проведение прочностных испытанийОсобенности исполнения: – Работа по мостовой, полумостовой схеме – Подключение датчиков на винтовые клеммы Основные технические характеристики : Описание Параметр 1 Количество коммутируемых дифференциальных измерительных каналов 2 2 Схемы включения тензорезисторов: полумост, мост 3 Сопротивление тензорезисторов, включенных по схемам мост и полумост, Ом 50÷5000 4 Напряжение питания тензорезисторов, В 2÷3 5 Диапазон измерения коэффициента преобразования, мкВ/В ±10000 6 Пределы допускаемой приведенной погрешности измерений коэффициента преобразования, % от диапазона ±0,05 7 Время измерения для каждого подключенного канала, мс, при схеме включения 240 мс 8 Максимальная длина кабеля для подключения тензорезисторов, м 100 9 Тип кабеля для подключения тензорезисторов FTP, кат. 5e, медь 10 Тип разъема для подключения тензорезисторов Винтовая клемма 11 Интерфейс обмена данными RS-485 12 Протокол обмена АСИН, ModBUS 13 Диапазон рабочих температур*, 0C: -40…+50* 14 Питание,В +5..+36 15 Габаритные размеры, мм 70×18 16 Масса, кг 0,05 *При условии отсутствия конденсата Принцип работы: Принцип действия многоканального тензометрического измерительного усилителя TSG-S01 и основан на измерении напряжения на плечах разбалансированного резисторного моста по отношению к напряжению питания моста. Напряжение на плечах моста измеряется с помощью прецизионного 24‑разрядного АЦП со встроенным драйвером и усилителем с программируемым усилением. Питание моста обеспечивается с помощью стабилизатора напряжения постоянного тока. При этом питающее напряжение моста в зависимости от схемы включения и сопротивления внешних резисторов находится в пределах от 2,0 до 3,0 В. Опорное напряжение АЦП всегда обеспечивается равным питающему напряжению, по отношению к которому производятся измерения. Коммутация входов АЦП, входов опорного напряжения АЦП, выхода стабилизатора и внутренних резисторов на разъемы станции осуществляется с помощью управляемых аналоговых ключей. Управление АЦП и ключами осуществляется с помощью 32‑разрядного микроконтроллера, который принимает команды и передает результаты измерения терминалу (компьютеру) по RS-485. Многоканальный измерительный усилитель TSG-S01-2 зарегистрирован в Государственном реестре средств измерений под номером 79484-20.Производитель: Собственное производство

10 руб.

Москва
