СарПромГидро ООО "САР-ПРОМ-ГИДРО"

Счетчик ППТ-150

ПРИМЕНЕНИЕ Счётчики применяются – при коммерческом и внутрихозяйственном учёте в нефтехимической, пищевой, ликероводочной и других отраслях промышленности, коммунальном хозяйстве, в различных технологических процессах, теплоэнергетических установках, стендовом оборудовании, а также на других объектах, где по условиям эксплуатации возможно их применение. Счетчики могут использоваться для учета агрессивных и нейтральных жидкостей. Счетчики выполняют функцию преобразования физических величин количества и расхода проходящей через них жидкости в цифровую информацию, обеспечивают ее хранение в собственной памяти и выдачу на внешние устройства для дальнейшей обработки или отражения на цифровых табло. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип счетчика Диаметр условного прохода, мм Рабочее давление, МПа Потеря давления на наибольшем расходе, МПа Номинальные пределы расходов измеряемой жидк. м³/ч, Напряжение питания, В ППТ-150/1,6 150 1,6 0,15 250 220 (+10%;-15%) ППТ-150/6,4 150 6,4 0,15 250 220 (+10%;-15%) Тип счетчика Пределы расходов измеряемой жидкости, м3/ч мин. ном. макс. ППТ-150/1,6 30 250 420 ППТ-150/6,4 30 250 420 ГАБАРИТНЫЙ ЧЕРТЕЖ 1,2,3-проставка, 7,8,9-чувствительный элемент, 10-датчик оборотов ДО2, 11-кольцо, 12-стакан, 15,16,17-стакан, 18,19,20-выпрямитель потока, 24-винт, 27-пломба, 30-кабельный ввод, 31-проволока. Тип счетчика A, мм E, мм F, мм G, мм L, мм ППТ-150/1,6 324 182 204 222 325 ППТ-150/6,4 492 182 204 222 325

—

Саратов

Счетчик ППТ-65

ПРИМЕНЕНИЕ Счётчики применяются – при коммерческом и внутрихозяйственном учёте в нефтехимической, пищевой, ликероводочной и других отраслях промышленности, коммунальном хозяйстве, в различных технологических процессах, теплоэнергетических установках, стендовом оборудовании, а также на других объектах, где по условиям эксплуатации возможно их применение. Счетчики могут использоваться для учета агрессивных и нейтральных жидкостей. Счетчики выполняют функцию преобразования физических величин количества и расхода проходящей через них жидкости в цифровую информацию, обеспечивают ее хранение в собственной памяти и выдачу на внешние устройства для дальнейшей обработки или отражения на цифровых табло. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип счетчика Диаметр условного прохода, мм Рабочее давление, МПа Потеря давления на наибольшем расходе, МПа Номинальные пределы расходов измеряемой жидк. м³/ч, Напряжение питания, В ППТ-65/1,6 65 1,6 0,15 30 220 (+10%;-15%) ППТ-65/6,4 65 6,4 0,15 30 220 (+10%;-15%) Тип счетчика Пределы расходов измеряемой жидкости, м3/ч мин. ном. макс. ППТ-65/1,6 5 30 55 ППТ-65/6,4 5 30 55 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ППТ-65/1,6 1-проставка, 4-чувствительный элемент, 5-датчик оборотов ДО2, 6-стакан, 7-вставка, 8-стакан, 10-выпрямитель, 11-кольцо фторопласт, 12-пломба, 13-винт. ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ППТ-65/6,4 1-проставка, 4-чувствительный элемент, 5-вставка, 6-стакан, 7-датчик оборотов ДО2, 9-стакан, 10-выпрямитель потока, 11-кольцо фторопласт, 12-винт.

—

Саратов

Счетчик ППТ-100

ПРИМЕНЕНИЕ Счётчики применяются – при коммерческом и внутрихозяйственном учёте в нефтехимической, пищевой, ликероводочной и других отраслях промышленности, коммунальном хозяйстве, в различных технологических процессах, теплоэнергетических установках, стендовом оборудовании, а также на других объектах, где по условиям эксплуатации возможно их применение. Счетчики могут использоваться для учета агрессивных и нейтральных жидкостей. Счетчики выполняют функцию преобразования физических величин количества и расхода проходящей через них жидкости в цифровую информацию, обеспечивают ее хранение в собственной памяти и выдачу на внешние устройства для дальнейшей обработки или отражения на цифровых табло. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип счетчика Диаметр условного прохода, мм Рабочее давление, МПа Потеря давления на наибольшем расходе, МПа Номинальные пределы расходов измеряемой жидк. м³/ч, Напряжение питания, В ППТ-100/1,6 100 1,6 0,15 120 220 (+10%;-15%) ППТ-100/6,4 100 6,4 0,15 120 220 (+10%;-15%) Тип счетчика Пределы расходов измеряемой жидкости, м3/ч мин. ном. макс. ППТ-100/1,6 18 120 180 ППТ-100/6,4 18 120 180 ГАБАРИТНЫЙ ЧЕРТЕЖ 1,2,3-проставка, 7,8,9-чувствительный элемент, 10-датчик оборотов ДО2, 11-кольцо, 12-стакан, 15,16,17-стакан, 18,19,20-выпрямитель потока, 24-винт, 27-пломба, 30-кабельный ввод, 31-проволока. Тип счетчика A, мм E, мм F, мм G, мм L, мм ППТ-100/1,6 256 128 150 164 207,5 ППТ-100/6,4 348 128 150 164 240

—

Саратов

Счетчик ППТ-80

ПРИМЕНЕНИЕ Счётчики применяются – при коммерческом и внутрихозяйственном учёте в нефтехимической, пищевой, ликероводочной и других отраслях промышленности, коммунальном хозяйстве, в различных технологических процессах, теплоэнергетических установках, стендовом оборудовании, а также на других объектах, где по условиям эксплуатации возможно их применение. Счетчики могут использоваться для учета агрессивных и нейтральных жидкостей. Счетчики выполняют функцию преобразования физических величин количества и расхода проходящей через них жидкости в цифровую информацию, обеспечивают ее хранение в собственной памяти и выдачу на внешние устройства для дальнейшей обработки или отражения на цифровых табло. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип счетчика Диаметр условного прохода, мм Рабочее давление, МПа Потеря давления на наибольшем расходе, МПа Номинальные пределы расходов измеряемой жидк. м³/ч, Напряжение питания, В ППТ-80/1,6 80 1,6 0,15 60 220 (+10%;-15%) ППТ-80/6,4 80 6,4 0,15 60 220 (+10%;-15%) Тип счетчика Пределы расходов измеряемой жидкости, м3/ч мин. ном. макс. ППТ-80/1,6 12 60 100 ППТ-80/6,4 12 60 100 ГАБАРИТНЫЙ ЧЕРТЕЖ 1,2,3-проставка, 7,8,9-чувствительный элемент, 10-датчик оборотов ДО2, 11-кольцо, 12-стакан, 15,16,17-стакан, 18,19,20-выпрямитель потока, 24-винт, 27-пломба, 30-кабельный ввод, 31-проволока. Тип счетчика A, мм E, мм F, мм G, мм L, мм ППТ-80/1,6 258 105 121 139 187,5 ППТ-80/6,4 332 105 121 139 202,5

—

Саратов

Насос 5НК 9x1

НАЗНАЧЕНИЕ Перекачивание нефти и нефтепродуктов с температурой от 0 до + 80°C, от 0 до + 200°C. Электронасосные агрегаты изготовляются для эксплуатации во взрывоопасных и пожароопасных зонах для перекачивания жидкостей, пары которых образуют взрывоопасные смеси с воздухом. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг Масса агрегата, кг 5НК9?1 50-95 45-56 3,2 3000 22 239 580-610 5НК9?1 50-95 40-51 3,2 3000 18,5 239 545-600 5НК9?1 45-85 38-46 3,1 3000 18,5 239 545-600 5НК9?1 45-85 32-41 3,1 3000 15 239 530-580 5НК9?1 40-80 28-36 3,0 3000 11 239 530 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса Двигатель В b1 b2 С C1 C2 H h h2 Тип Мощ-ность, кВт 5НК-9х1 AИMP180S2 B180S2 АИМР160М2 В160М2 AИMP160S2 B160S2 В132М2 22 22 18,5 18,5 15 15 11 560 140 210 350 210 350 210 350 310 900 490 490 575 330 20,5 L l1 l2 l3 dy d d1 d2 D n b3 1710 1760 1745 1750 1715 1700 1630 210 328 1225 125 188 210 18 245 8 21 dy1 d3 d4 d5 D2 n1 b4 75 138 160 18 195 8 19

—

Саратов

Насос 4НК 5х1

НАЗНАЧЕНИЕ Перекачивание нефти и нефтепродуктов с температурой от 0 до + 80°C, от 0 до + 200°C. Электронасосные агрегаты изготовляются для эксплуатации во взрывоопасных и пожароопасных зонах для перекачивания жидкостей, пары которых образуют взрывоопасные смеси с воздухом. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг Масса агрегата, кг 4НК-5х1 30-60 55-66 4,4 3000 18,5 226 535-590 4НК-5х1 30-60 47-57 4,4 3000 15 226 520-560 4НК-5х1 25-55 42-50 3,8 3000 15 226 520-560 4НК-5х1 25-55 34-43 3,8 3000 11 226 510 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса Двигатель В b1 b2 С C1 C2 H h h2 Тип Мощ-ность, кВт 4НК-5х1 АИМР160М2 В160М2 AИMP160S2 B160S2 В132М2 18,5 18,5 15 15 11 560 135 210 350 210 350 310 900 490 490 570 330 10 L l1 l2 l3 dy d d1 d2 D n b3 1710 1705 1670 1655 1585 163 328 1225 100 158 180 18 215 8 21 dy1 d3 d4 d5 D2 n1 b4 60 122 145 18 180 4 19

—

Саратов

Насос 5НК 5x1

НАЗНАЧЕНИЕ Перекачивание нефти и нефтепродуктов с температурой от 0 до + 80°C, от 0 до + 200°C. Электронасосные агрегаты изготовляются для эксплуатации во взрывоопасных и пожароопасных зонах для перекачивания жидкостей, пары которых образуют взрывоопасные смеси с воздухом. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг Масса агрегата, кг 5НК-5Х1 40-100 98-112 5,2 3000 55 245 745-880 5НК-5Х1 40-90 80-92 5,2 3000 40 245 810 5НК-5Х1 40-90 80-92 5,2 3000 37 245 710-770 5НК-5Х1 40-80 66-74 4,5 3000 30 245 650-690 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса Двигатель В b1 b2 С C1 C2 H h h2 Тип Мощ-ность, кВт 5НК-5х1 ВАО-82-2 ВАО-81-2 АИМР225М2 В225М2 АИМР200М2 В200М2 АИМР180М2 В180М2 55 40 55 55 37 37 30 30 720 720 650 650 650 650 560 560 168 385 385 390 460 390 410 210 350 1100 1100 1000 1000 900 900 900 900 650 650 580 580 490 490 490 490 490 660 660 660 660 660 660 630 630 360 360 335 335 330 330 330 330 14,5 L l1 l2 l3 dy d d1 d2 D n b3 1875 1805 1530 1875 1795 1795 1715 1760 168 324 1420 1420 1342 1342 1225 1225 1225 1225 125 188 210 18 245 8 23 dy1 d3 d4 d5 D2 n1 b4 75 138 160 18 195 8 23

—

Саратов

Химические насосы типа АХ

НАЗНАЧЕНИЕ Перекачивание химически активных и нейтральных жидкостей плотностью, max, 1850 кг/м³ и содержащих твердые включения в количестве, max, 1,5% по объему с размером частиц, max, 1 мм, для которых скорость проникновения коррозии материала деталей проточной части, max, 0,1 мм/год. Кинематическая вязкость перекачиваемой жидкости до 30х10-6 м?/с. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ АХ 125-100-315а-К-55-У2, где: * АХ - насос химический; * 125 - диаметр входа, мм; * 100 - диаметр выхода, мм; * 315 - номинальный диаметр рабочего колеса, мм; * а - первая подрезка рабочего колеса; * К - условное обозначение материала проточной части (12Х18Н9ТЛ); * 55 - тип уплотнения вала (двойное торцовое); * У - климатическое исполнение (районы с умеренным климатом); * 2 - категория размещения при эксплуатации. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг Масса агрегата, кг (не более) АХ40-25-160 6,3 32 3,0 3000 3-5,5 46 160 АХ40-25-160а 6 25 3,0 3000 АХ40-25-160б 5 20 3,0 3000 АХ40-25-160д 6,3 37 3,0 3000 АХ50-32-160 12,5 32 3,5 3000 3-7,5 49 210 АХ50-32-160а 11,5 25 3,5 3000 АХ50-32-160б 10 20 3,5 3000 АХ50-32-200 12,5 50 3,5 3000 7,5-18,5 60 320 АХ50-32-200а 11,5 40 3,5 3000 АХ50-32-200б 10 32 3,5 3000 АХ65-40-200 25 50 4,0 3000 11-22 57 370 АХ65-40-200а 24 40 4,0 3000 АХ65-40-200б 23,5 32 4,0 3000 АХ100-65-315 50 32 3,0 1500 11-22 125 515 АХ100-65-315а 44,5 25 3,0 1500 АХ100-65-315б 39 20 3,0 1500 АХ100-65-400 50 50 3,0 1500 18,5-37 186 720 АХ100-65-400а 44 39 3,0 1500 АХ100-65-400б 40 33 3,0 1500 АХ125-80-250 80 20 4,0 1500 15-18,5 105 415 АХ125-100-315 125 32 4,0 1500 22-45 160 685 АХ125-100-315а 112 26 4,0 1500 АХ125-100-315б 102 21,5 4,0 1500 АХ125-100-400 125 50 4,5 1500 45-75 200 1550 АХ125-100-400а 112 41 4,5 1500 АХ125-100-400б 105 35 4,5 1500 АХ150-125-315 200 32 6,0 1500 30-75 185 925 АХ150-125-315а 180 27 6,0 1500 АХ150-125-315б 165 21 6,0 1500 АХ200-150-400 315 50 - 1500 75-110 - - АХ200-150-400а 285 40 - 1500 АХ200-150-400б 260 32 - 1500 АХ 315/50 315 50 6,0 1500 75-110 737 1497 АХ 315/50а - - 6,0 1500 АХ 315/50б - - 6,0 1500 АХ3/15 3 15 5,0 3000 1,5-3 29 105 ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТА ТИПА АХ ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ АГРЕГАТА ТИПА АХ Марка насоса Тип двигателя Размеры, мм B b1 C C2 H h h1 L l АХ40-25-160 АИР100S2 АИМ100S2 АИР100L2 АИМ100L2 АИР90L2 АИМ90L2 418 - 170 - 170 - 170 345 600 339 467 339 467 317 447 192 160 906 971 936 996 883 940 885 АХ50-32-160 АИР100L2 АИМ100L2 АИР112М2 АИМ112М2 АИР100S2 АИМ100S2 АИР90L2 АИМ90L2 418 418 425 425 418 418 418 418 - 170 - 170 - 170 - 170 340 340 345 345 345 345 345 345 600 339 467 365 495 339 467 317 447 192 160 936 996 980 1045 907 971 884 941 885 885 997 997 997 885 885 885 АХ50-32-200 АИР160S2 АИРМ160S2 АИР160М2 АИМР160М2 АИР132M2 АИМ132M2 АИР112М2 АИМ112М2 460 460 460 460 425 425 425 425 165 210 165 210 - 280 - 170 380 380 380 380 345 345 345 345 750 750 750 750 600 600 600 600 455 565 455 565 423 593 403 533 230 180 1200 1260 1230 1300 1095 1155 1030 1095 1065 1065 1065 1065 997 997 997 997 АХ65-40-200 АИР160S2 АИРМ160S2 АИР180S2 АИМР180S2 АИР132M2 АИМ132M2 460 460 504 504 425 425 165 210 184 210 - 280 380 380 430 430 345 345 750 750 750 750 600 600 455 565 540 635 423 593 230 230 280 280 230 230 180 1220 1280 1220 1290 1115 1175 1065 1065 1122 1122 997 997 АХ100-65-315 АИР180S4 АИР160S4 АИРМ132M4 АИР132M4 АИМР180S4 АИМР160S4 АИМР132M4 630 184 165 - - 210 210 340 530 610 515 515 515 610 515 515 615 580 550 710 690 720 355 280 1430 1430 1300 1300 1500 1485 1360 1465 1270 1270 1270 1465 1270 1270 АХ100-65-400 4АМИ200M4 АИР180M4 АИР180S4 АИР160M4 АИМ200M4 АИМР180M4 АИМР180S4 АИМР160M4 670 - 184 184 165 410 210 210 210 570 595 745 670 670 635 760 765 765 745 410 330 1565 1475 1455 1485 1655 1575 1525 1555 1430 АХ125-80-250 АИР160S4 АИМР160S4 АИР160М4 АИМР160М4 630 165 210 184 210 530 515 580 690 580 690 355 280 1395 1455 1425 1495 1270 АХ125-100-315 4АМИ200M4 4АМИ200L4 АИР180S4 АИР180M4 АИМ200L4 АИМ200М4 АИМР180М4 АИМР180S4 630 210 210 184 184 390 390 210 210 530 610 655 665 640 640 730 730 735 735 380 315 1580 1630 1445 1495 1715 1675 1560 1510 1465 АХ125-100-400 4АМ250S4 АИР250S4 4АМ225M4 АИР225M4 4АМИ200L4 В250S4 В225M4 АИМ225M4 АИМ200L4 ВАО-82-4 КО-52-4 690 - 240 - 200 210 500 410 390 390 - 146 585 1000 860 810 820 780 805 850 905 845 860 910 900 470 355 1725 1695 1650 1680 1630 1850 1750 1710 1780 1720 2005 1550 АХ150-125-315 4АМ250S4 АИР250S4 4АМ225M4 АИР225M4 4АМИ200L4 4АМИ200М4 АИР180M4 АИМР225M4 АИМР200L4 АИМР200М4 АИМР180M4 690 - 240 - 200 - - 184 390 390 390 210 585 1000 1000 1000 1000 1000 1000 910 1000 1000 1000 910 860 810 820 780 780 780 730 845 795 795 825 470 355 1720 1685 1645 1670 1635 1595 1485 1700 1700 1665 1555 1550 1550 1550 1550 1550 1550 1395 1550 1550 1550 1395 ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТА ТИПА АХ 315/50 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ АГРЕГАТА ТИПА АХ 315/50 Марка насоса Тип двигателя Размеры, мм L H h b1 АХ 315/50 4АМ250S4 1780 905 515 - 4АМ250М4 1820 АИР250S4 1745 855 240 АИР250М4 1770 В250S4 1905 895 500 В250М4 1955 ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТА ТИПА АХ 3/15 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ АГРЕГАТА ТИПА АХ 3/15 Марка насоса Тип двигателя Размеры, мм L H b1 АХ 3/15 АИР90L2 715 315 - АИМ90L2 715 445 170

—

Саратов

Насос 6НК 6х1

НАЗНАЧЕНИЕ Перекачивание нефти и нефтепродуктов с температурой от 0 до + 80°C, от 0 до + 200°C. Электронасосные агрегаты изготовляются для эксплуатации во взрывоопасных и пожароопасных зонах для перекачивания жидкостей, пары которых образуют взрывоопасные смеси с воздухом. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг Масса агрегата, кг 6НК-6х1 60-120 115-128 5,8 3000 75 264 1125 6НК-6х1 60-110 98-108 5,8 3000 55 264 850-920 6НК-6х1 50-95 79-87 4,8 3000 40 264 850 6НК-6х1 50-95 79-87 4,8 3000 37 264 725-805 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса Двигатель В b1 b2 С C1 C2 H h h2 Тип Мощ-ность, кВт 6НК-6х1 ВАО82-2 ВАО81-2 B250S2 АИМР225М2 В225М2 АИМР200М2 В200М2 55 40 75 55 55 37 37 720 720 650 650 650 560 560 178 385 385 500 390 460 390 410 1100 1100 1000 1000 1000 900 900 650 650 580 580 580 490 490 490 680 680 680 655 655 650 650 360 360 360 335 335 330 330 22,5 L l1 l2 l3 dy d d1 d2 D n b3 1895 1825 2025 1550 1895 1795 1815 188 322 1420 1420 1342 1342 1342 1225 1225 150 212 240 22 280 8 25 dy1 d3 d4 d5 D2 n1 b4 100 162 190 22 230 8 25

—

Саратов

Химические насосы типа Х

НАЗНАЧЕНИЕ Перекачивание химически активных и нейтральных жидкостей плотностью, max, 1850 кг/м³ и содержащих твердые включения в количестве, max, 0,1% по объему с размером частиц, max, 0,2 мм, для которых скорость проникновения коррозии материала проточной части, max, 0,1 мм/год. Кинематическая вязкость перекачиваемой жидкости до 30х10-6 м?/с. Пределы температуры перекачиваемой жидкости от -40°C до +120°C. Электронасосные агрегаты применяются в технологических процессах химических производств. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ Х-80-50-200а-Е-55-У2, где: * Х - насос химический; * 80 - диаметр входа, мм; * 50 - диаметр выхода, мм; * 200 - номинальный диаметр рабочего колеса, мм; * а - первая подрезка рабочего колеса; * Е - условное обозначение материала проточной части; * 55 - тип уплотнения вала (двойное торцовое); * У -климатическое исполнение (районы с умеренным климатом); * 2 - категория размещения при эксплуатации. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг Масса агрегата, кг (не более) Х50-32-125 12,5 20 3,5 3000 2,2-4 37 160 Х50-32-125а 10,5 14 3,5 3000 Х50-32-125б 10 12,5 3,5 3000 Х50-32-250 12,5 80 3,5 3000 15-30 90 390 Х50-32-250а 11,5 67 3,5 3000 Х50-32-250б 10,5 55 3,5 3000 Х50-32-250д 12,5 88 3,5 3000 Х65-50-125 25 20 4,0 3000 2,2-5,5 40 175 Х65-50-125а 23 17 4,0 3000 Х65-50-125б 20 12,5 4,0 3000 Х65-50-160 25 32 4,0 3000 5,5-11 55 225 Х65-50-160а 22,5 26 4,0 3000 Х80-65-160 50 32 4,5 3000 11-18,5 60 315 Х80-65-160а 45 26 4,5 3000 Х80-65-160б 42 20 4,5 3000 Х80-50-200 50 50 4,5 3000 15-30 73 415 Х80-50-200а 45 40 4,5 3000 Х80-50-250 50 80 4,5 3000 30-55 120 620 Х80-50-250а 45 67 4,5 3000 Х100-80-160 100 32 5,0 3000 18,5-30 80 395 Х100-80-160а 90 26 5,0 3000 Х100-80-160б 80 20 5,0 3000 Х100-65-200 100 50 5,0 3000 22-55 90 595 Х100-65-200а 90 40 5,0 3000 Х100-65-250 100 80 5,0 3000 55-90 100 810 Х100-65-250а 90 67 5,0 3000 Х100-65-315 100 125 5,0 3000 110-200 180 1470 Х100-65-315а 90 105 5,0 3000 Х150-125-315 200 32 4,5 3000 37-75 185 845 Х150-125-315а 180 26 4,5 3000 Х150-125-400 200 50 4,5 3000 75-110 215 1235 Х150-125-400а 180 40 4,5 3000 Х200-150-315 315 32 5,0 3000 45-75 245 930 Х200-150-315а 290 26 5,0 3000 Х200-150-500 315 80 - 3000 110-200 - - Х200-150-500а 290 63 - 3000 Х200-150-500б 270 50 - 3000 Х250-200-500 500 80 - 3000 110-315 - - Х250-200-500а 450 63 - 3000 Х250-200-500б 400 50 - 3000 Х45/240 45 240 5,0 3000 45-110 350 1290 Х45/240а 41 200 5,0 3000 Х45/240б 37 160 5,0 3000 ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТА ТИПА Х ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ АГРЕГАТА ТИПА Х Марка насоса Тип двигателя Размеры, мм B b1 C C2 H h h1 L l Х50-32-125 Х50-32-125а Х50-32-125б АИР90L2 АИР100S2 АИМ90L2 АИМ100S2 418 - - - 170 345 600 305 335 435 445 172 140 890 910 960 970 885 Х50-32-250 Х50-32-250а Х50-32-250б Х50-32-250д АИР160S2 АИР160M2 АИР180S2 АИР180M2 АИМР160S2 АИМР160M2 АИМР180S2 АИМР180M2 514 165 420 500 505 260 225 1310 1350 1335 1385 1395 1435 1405 1455 1240 184 520 210 595 210 615 Х65-50-125 Х65-50-125а Х65-50-125б АИР90L2 АИР100S2 АИР100L2 АИМ90L2 АИМ100S2 АИМ100L2 418 - - - 170 345 600 310 320 320 440 450 450 172 140 915 925 960 970 990 1015 885 Х65-50-160 АИР100L2 АИМ100L2 АИР112M2 АИР132M2 АИМ112M2 АИМ132M2 418 - 170 345 600 320 450 385 435 515 575 192 160 940 1000 985 1050 1050 1110 885 425 - 202 997 310 Х80-65-160 Х80-65-160а Х80-65-160б АИР132M2 АИМ132M2 АИР160M2 АИМР160S2 АИР160M2 АИМР160M2 425 145 310 345 600 425 595 475 565 475 565 230 180 1090 1205 1220 1280 1250 1320 1000 460 165 210 165 210 380 750 1065 Х80-50-200 Х80-50-200а АИР160S2 АИМР160S2 АИР160M2 АИМР160M2 АИР180M2 АИМР180M2 460 - 210 165 210 184 210 380 750 460 570 460 565 540 635 230 200 1220 1280 1250 1320 1270 1340 1065 514 430 280 1122 Х80-50-250 Х80-50-250а АИР180М2 АИМР180М2 4АМИ200M2 4АМИ200L2 АИМ200M2 АИМ200 L2 4АМ225М2 АИР225М2 АИМ225М2 514 184 420 500 520 615 260 225 1450 1520 1505 1555 1600 1640 1580 1605 1635 1305 210 670 568 550 590 305 1400 390 655 - 200 390 615 680 Х100-80-160 Х100-80-160а Х100-80-160б АИР160M2 АИМР160M2 АИР180S2 АИР180M2 АИМР180S2 АИМР180M2 514 165 210 420 500 465 575 240 200 1365 1435 1335 1385 1405 1455 1200 184 520 260 1255 210 615 Х100-65-200 Х100-65-200а АИР180S2 АИР180M2 АИМР180S2 АИМР180M2 4АМИ200M2 АИМ200M2 4АМ225М2 АИР225М2 АИМ225М2 514 184 420 500 520 260 225 1375 1425 1445 1495 1460 1575 1555 1580 1 610 1305 210 615 670 568 550 590 655 655 615 680 305 1400 390 - 200 390 Х100-65-250 Х100-65-250а 4AM225M2 АИР225M2 4AM250S2 АИР250S2 4AM250M2 АИР250M2 675 - 200 - 240 - 240 590 580 655 615 720 670 720 670 305 250 1580 1605 1685 1650 1725 1675 1400 735 650 600 330 1500 Х100-65-315 Х100-65-315а 4AM280S2 4AM280M2 4AM315S2 4AM315M2 684 535 620 650 870 460 280 1940 1980 2025 2085 1510 1560 1610 1660 540 945 495 Х150-125-315 Х150-125-315а 4AMИ200M4 4AMИ200L4 4AM225M4 АИР225M4 4AM250S4 АИР250S4 AИM200M4 AИM200L4 АИМ225M4 704 210 - - 200 - 240 620 600 685 735 750 710 790 740 750 750 775 400 355 1580 1645 1655 1680 1730 1695 1675 1715 1710 1490 1560 1490 390 Х150-125-400 Х150-125-400а 4AM250S4 АИР250S4 4AM250M4 АИР250M4 4AM280S4 765 240 - 240 535 670 600 825 775 825 775 845 435 400 1730 1695 1720 1720 1985 1540 1540 1540 1540 1620 Х200-150-315 Х200-150-315а 4AMИ200L4 4AM225M4 АИР225M4 4AM250S4 АИР250S4 АИМ200L4 АИМ225M4 755 210 - 200 - 240 390 390 660 650 720 785 745 825 775 785 810 435 400 1830 1855 1880 1930 1895 1915 1910 1625 1645 1645 1725 1625 1645 1645 ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТА ТИПА X45/240 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ АГРЕГАТА ТИПА X45/240 Марка насоса Тип двигателя Размеры, мм b1 C2 H L l1 X45/240 X45/240а X45/240б 5А200L2 210 520 770 1867 1580 5А225M2 200 520 795 1921 1590 5АМ250S2 240 600 865 2021 1590 5АМ280S2 255 600 865 2166 1770 В200L2 410 520 905 1956 1580 В225M2 460 520 920 1996 1590 В250S2 500 600 835 2126 1590 В280S2 600 600 915 2196 1770

—

Саратов

Насос 6НК 9х1

НАЗНАЧЕНИЕ Перекачивание нефти и нефтепродуктов с температурой от 0 до + 80°C, от 0 до + 200°C. Электронасосные агрегаты изготовляются для эксплуатации во взрывоопасных и пожароопасных зонах для перекачивания жидкостей, пары которых образуют взрывоопасные смеси с воздухом. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг Масса агрегата, кг 6НК-9х1 130-140 58 5,7 3000 40 247 800 6НК-9х1 70-120 65-75 5,7 3000 37 247 665-720 6НК-9х1 65-130 48-65 5,0 3000 30 247 630-670 6НК-9х1 60-120 38-54 4,4 3000 22 247 570-600 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса Двигатель В b1 b2 С C1 C2 H h h2 Тип Мощ-ность, кВт 6НК-9х1 ВАО81-2 АИМР200М2 В200М2 АИМР180М2 В180М2 AИMP180S2 B180S2 40 37 37 30 30 22 22 720 560 560 560 560 560 560 160 385 350 410 210 350 210 350 1100 900 900 900 900 900 900 650 490 490 490 490 490 490 490 610 610 610 580 580 580 580 360 330 330 330 330 330 330 20 L l1 l2 l3 dy d d1 d2 D n b3 1835 1625 1825 1745 1790 1695 1745 194 328 1420 1225 1225 1225 1225 1225 1225 150 212 240 22 280 8 21 dy1 d3 d4 d5 D2 n1 b4 100 162 190 22 230 8 25

—

Саратов

Химические насосы типа АХО

НАЗНАЧЕНИЕ Перекачивание химически активных и нейтральных жидкостей плотностью, max, 1850 кг/м³ и содержащих твердые включения в количестве, max, 1,5% по объему с размером частиц, max, 1 мм, для которых скорость проникновения коррозии материала деталей проточной части, max, 0,1 мм/год. Кинематическая вязкость перекачиваемой жидкости до 30х10-6 м?/с. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ АХО 40-25-160а-К-55-У2, где: * АХО - насос химический (для горячих и кристаллизующихся жидкостей); * 40 - диаметр входа, мм; * 25 - диаметр выхода, мм; * 160 - номинальный диаметр рабочего колеса, мм; * а - первая подрезка рабочего колеса; * К - условное обозначение материала проточной части (12Х18Н9ТЛ); * 55 - тип уплотнения вала (двойное торцовое); * У - климатическое исполнение (районы с умеренным климатом); * 2 - категория размещения при эксплуатации. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг (не более) АХО40-25-160 6,3 32 3,0 3000 3-5,5 46 183 АХО40-25-160а 6 25 3,0 3000 АХО40-25-160б 5 20 3,0 3000 АХО40-25-160д 6,3 37 3,0 3000 АХО50-32-160 12,5 32 3,5 3000 3-7,5 49 222 АХО50-32-160а 11,5 25 3,5 3000 АХО50-32-160б 10 20 3,5 3000 АХО50-32-200 12,5 50 3,5 3000 7,5-18,5 60 325 АХО50-32-200а 11,5 40 3,5 3000 АХО50-32-200б 10 32 3,5 3000 АХО65-40-200 25 50 4,0 3000 11-22 57 370 АХО65-40-200а 24 40 4,0 3000 АХО65-40-200б 23,5 32 4,0 3000 АХО100-65-315 50 32 - - 15-22 - - АХО100-65-315а 50 32 - - АХО100-65-315б 50 32 - - АХО100-65-400 50 50 - - 30-37 - - АХО100-65-400а 50 50 - - АХО100-65-400б 50 50 - - АХО125-80-250 80 20 - - 15-18,5 - - АХО125-100-315 125 32 - - 37-45 - - АХО125-100-315а 125 32 - - АХО125-100-315б 125 32 - - АХО125-100-400 125 50 - - 55-75 - - АХО125-100-400а 125 50 - - АХО125-100-400б 125 50 - - АХО150-125-315 200 32 - - 55-75 - - АХО150-125-315а 200 32 - - АХО150-125-315б 200 32 - - АХО200-150-400 315 50 - - 90-110 - - АХО200-150-400а 315 50 - - АХО200-150-400б 315 50 - - АХО315/50 315 50 - - 90-110 - - АХО315/50а 315 50 - - АХО315/50б 315 50 - - ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТА ТИПА АХО ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ АГРЕГАТА ТИПА АХО Марка насоса Тип двигателя Размеры, мм B b1 C C2 H h h1 L l АХО40-25-160 АХО40-25-160а АХО40-25-160б АХО40-25-160д АИР90L2 АИМ90L2 АИР100S2 АИМ100S2 АИР100L2 АИМ100L2 418 - 170 - 170 - 170 345 345 340 340 340 340 600 317 447 339 467 339 467 192 160 883 940 906 971 936 996 885 АХО50-32-160 АХО50-32-160а АХО50-32-160б АИР90L2 АИМ90L2 АИР100S2 АИМ100S2 АИР100L2 АИМ100L2 АИР112М2 АИМ112М2 418 418 418 418 418 418 425 425 - 170 - 170 - 170 - 170 345 345 340 340 340 340 345 345 600 317 447 339 467 339 467 365 495 192 160 884 941 907 971 936 996 980 1045 885 885 885 885 885 885 977 977 АХО50-32-200 АХО50-32-200а АХО50-32-200б АИР112М2 АИМ112М2 АИР132M2 АИМ132M2 АИР160S2 АИМР160S2 АИР160М2 АИМР160М2 425 425 425 425 460 460 460 460 - 170 - 280 165 210 165 210 345 345 345 345 380 380 380 380 600 600 600 600 750 750 750 750 403 533 425 593 455 565 455 565 230 180 1030 1095 1095 1155 1200 1260 1230 1300 997 997 997 997 1065 1065 1065 1065 АХО65-40-200 АХО65-40-200а АХО65-40-200б АИР132M2 АИМ132M2 АИР160S2 АИРМ160S2 АИР180S2 АИМР180S2 425 425 460 460 504 504 - 280 165 210 184 210 345 345 380 380 380 380 600 600 750 750 750 750 423 593 455 565 560 655 230 230 230 230 300 300 180 1115 1175 1220 1280 1220 1290 997 997 1065 1065 1122 1122

—

Саратов

Химические насосы типа ХО

НАЗНАЧЕНИЕ Перекачивание химически активных и нейтральных жидкостей плотностью, тах, 1850 кг/м³, содержащих твердые включения в количестве, тах, 0,1% по объему с размером частиц, тах, 0,2 мм, для которых скорость проникновения коррозии материала проточной части, тах, 0,1 мм/год. Кинематическая вязкость перекачиваемой жидкости до 30?10-6 м?/с. Температура перекачиваемой жидкости - от 0°C до + 250°C. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ХО 80-50-200а-К-55-У2: * ХО - тип насоса — химический для горячих и кристаллизирующихся жидкостей 80 Диаметр входа, мм; * 50 - диаметр выхода, мм; * 200 - номинальный диаметр рабочего колеса, мм; * а - первая подрезка рабочего колеса; * К - условное обозначение материала проточной части (1 2X18Н9ТЛ); * 55 - тип уплотнения вала (двойное торцовое); * У - климатическое исполнение (районы с умеренным климатом) 2 Категория размещения при эксплуатации. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг Масса агрегата, кг (не более) ХО50-32-250 12,5 80 3,5 3000 15-30 95 410 ХО50-32-250а 11,5 67 3,5 3000 ХО50-32-250б 10,5 55 3,5 3000 ХО50-32-250д 12,5 88 3,5 3000 ХО80-50-200 50 50 4,5 3000 15-30 72 420 ХО80-50-200а 45 40 4,5 3000 ХО80-50-250 50 80 4,5 3000 30-55 135 635 ХО80-50-250а 45 67 4,5 3000 ХО80-50-315 50 125 4,5 3000 55-90 160 1000 ХО80-50-315а 45 100 4,5 3000 ХО100-80-160 100 32 5,0 3000 18,5-30 95 415 ХО100-80-160а 90 26 5,0 3000 ХО100-80-160б 80 20 5,0 3000 ХО100-65-200 100 50 5,0 3000 22-55 100 700 ХО100-65-200а 90 40 5,0 3000 ХО100-65-250 100 80 5,0 3000 55-90 115 780 ХО100-65-250а 90 67 5,0 3000 ХО150-125-315 200 32 4,5 1500 37-75 215 1125 ХO150-125-315а 180 26 4,5 1500 ХО200-150-315 315 32 5,0 1500 45-75 260 905 ХО200-150-315а 290 26 5,0 1500 ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТА ТИПА ХО ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ АГРЕГАТА ТИПА ХО Марка насоса Тип двигателя Размеры, мм B b1 C C2 H h h1 L l ХО50-32-250 ХО50-32-250а ХО50-32-250б ХО50-32-250Д AИP160S2 АИР160М2 AИMP160S2 АИМР160М2 AИP180S2 АИР180М2 AИMP180S2 АИМР180М2 515 165 420 500 505 260 225 1310 1350 1395 1435 1335 1385 1405 1455 1240 210 595 184 520 210 615 ХО80-50-200 ХО80-50-200а AИP160S2 АИР160М2 АИР180М2 AИMP160S2 АИМР160М2 АИМР180М2 460 165 380 750 460 230 200 1220 1250 1270 1280 1320 1340 1065 514 184 430 540 280 1122 460 210 380 570 230 1065 514 430 635 280 1122 ХО80-50-250 ХО80-50-250а АИР180М2 4AMИ200L2 4АМИ200М2 4АМ225М2 АИР225М2 АИМР180М2 AИM200L2 АИМ200М2 АИМ225М2 514 184 420 500 520 260 225 1450 1555 1505 1580 1605 1520 1640 1600 1645 1305 670 210 568 550 590 280 1400 655 - 615 305 200 514 210 420 500 520 260 1305 670 390 568 550 655 305 1400 680 ХО80-50-315 ХО80-50-315а 4АМ225М2 АИМ225М2 4AM250S2 4АМ250М2 B250S2 В250М2 520 - 465 600 750 400 280 1575 1630 1680 1720 1805 1855 1360 390 775 580 - 515 815 425 1410 1450 1410 1450 500 805 ХО100-80-160 ХО100-80-160а ХО100-80-160б АИР160М2 AИP180S2 АИР180М2 АИМР160М2 AИMP180S2 АИМР180М2 514 165 420 500 465 240 200 1365 1335 1385 1435 1405 1455 1200 184 520 260 1255 210 575 240 1200 615 260 1255 Х0100-65-200 ХО100-65-200а AИP180S2 АИР180М2 4АМИ200М2 4АМ225М2 АИР225М2 AИMP180S2 АИМР180М2 АИМ200М2 АИМ225М2 514 184 420 500 520 260 225 1375 1425 1460 1555 1580 1445 1495 1575 1610 1305 670 210 568 550 640 305 1400 - 655 200 615 514 210 420 500 680 260 1305 670 390 568 550 740 305 1400 680 Х0100-65-250 ХО100-65-250а 4АМ225М2 АИР225М2 4AM250S2 4АМ250М2 AИP250S2 АИР250М2 АИМ225М2 675 - 590 580 655 305 250 1580 1605 1685 1725 1650 1675 1635 1400 200 615 735 - 650 600 720 330 1500 184 670 675 350 590 580 680 305 1400 ХО150-125-315 ХО150-125-315а 4АМИ200М4 4AMM200L4 4АМ225М4 АИР225М4 4AM250S4 AИP250S4 АИМ200М4 AИM200L4 АИМ225М4 704 210 620 600 685 400 355 1580 1630 1655 1680 1730 1695 1675 1715 1710 1490 - 750 1560 200 710 - 790 240 740 350 750 1490 775 ХО200-150-315 ХО200-150-315а 4AMИ200L4 4АМ225М4 4AM250S4 АИР225М4 AИP250S4 AИM200L4 АИМ225М4 755 210 660 650 720 785 825 745 775 785 810 435 400 1830 1855 1930 1880 1895 1915 1910 1625 1645 1725 1625 1725 1645 1645 - 200 240 350

—

Саратов

Насос Бурун Н1В

Перекачиваемая жидкость Одновинтовые моноблочные насосы серии «Бурун» предназначены для перекачки как чистой воды, так и разнородных жидкостей и взвесей до 1000 сП и температурой до 35°С при работе в непрерывном режиме и температурой до 70°С при периодическом режиме работы. В зависимости от необходимой подачи или вязкости перекачиваемой жидкости насосы комплектуются трехфазными двигателями с частотой вращения 3000 и 1500 об/мин на напряжение 380В и однофазными двигателями с частотой вращения 3000 и 1500 об/мин. Условные обозначения Бурун Н1В 2,5 / 2 – 220 ТУ 26-06-1622-92 где : * Бурун - серия одновинтовых электронасосов; * Н1В - конструктивное исполнение Н1В – самовсасывающий дренажный; * 2,5 - номинальная подача, м3/ч; * 2 - давление на выходе из насоса, кгс/см2; * 220 - напряжение питающей сети, В; * ТУ 26-06-1622-92 - обозначение технических условий. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Давление насоса, кгс/см2 Частота вращения, об/мин Мощность двигателя, кВт Масса насоса, кг Бурун Н1В 2,5/2-220 2,4 2,5 3000 0,55 12,5 Бурун Н1В 2,5/2-380 2,4 2,5 3000 0,75 12,5 ГАБАРИТНЫЙ ЧЕРТЕЖ

—

Саратов

Насос ЦМФ 100-20

Назначение и конструкция Предназначен для откачивания и транспортировки фекальных и сточных жидкостей из котлованов и траншей в животноводстве и в сельском хозяйстве. Устанавливают вертикально на дно котлованов и траншей. Работают как при полном, так и при частичном погружении. Электронасос используется в качестве передвижного средства для аварийной откачки сточных вод из канализационных колодцев, подвалов, сборников и т.п., а также для работы в специально приспособленных канализационных колодцах, включенных в системы канализации. Электронасос не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях. Климатическое исполнение и категория размещения электронасоса - У по ГОСТ 15150-69. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг ЦМФ 100-20 100 20 3000 11 100 Марка насоса Потребляемый ток, А КПД, % Кавитационный запас Размер твёрдых частиц ЦМФ 100-20 20 55 - - Габаритный чертеж Размеры, мм Количество отверстий Масса, кг L B Dy D M 800 400 100 133 М10-6Н 3 100

—

Саратов

Насос ЦМФ 100-10

Назначение и конструкция Предназначен для откачивания и транспортировки фекальных и сточных жидкостей из котлованов и траншей в животноводстве и в сельском хозяйстве. Устанавливают вертикально на дно котлованов и траншей. Работают как при полном, так и при частичном погружении. Электронасос используется в качестве передвижного средства для аварийной откачки сточных вод из канализационных колодцев, подвалов, сборников и т.п., а также для работы в специально приспособленных канализационных колодцах, включенных в системы канализации. Электронасос не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях. Климатическое исполнение и категория размещения электронасоса - У по ГОСТ 15150-69. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг ЦМФ 100-10 100 10 3000 7.5 80 Марка насоса Потребляемый ток, А КПД, % Кавитационный запас Размер твёрдых частиц ЦМФ 100-10 12 55 - - Габаритный чертеж Размеры, мм Количество отверстий Масса, кг L B Dy D M 750 400 100 133 М10-6Н 3 80

—

Саратов

Насос ЦМФ 50-10

Назначение и конструкция Предназначен для откачивания и транспортировки фекальных и сточных жидкостей из котлованов и траншей в животноводстве и в сельском хозяйстве. Устанавливают вертикально на дно котлованов и траншей. Работают как при полном, так и при частичном погружении. Электронасос используется в качестве передвижного средства для аварийной откачки сточных вод из канализационных колодцев, подвалов, сборников и т.п., а также для работы в специально приспособленных канализационных колодцах, включенных в малые системы канализации. Электронасос не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях. Климатическое исполнение и категория размещения электронасоса - У по ГОСТ 15150-69. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг ЦМФ 50-10 50 10 3000 4,4 50 Марка насоса Потребляемый ток, А КПД, % Кавитационный запас Размер твёрдых частиц ЦМФ 50-10 6 47 - - Габаритный чертеж Размеры, мм Количество отверстий Масса, кг L B Dy D M 540 350 50 98 М8-6Н 3 50

—

Саратов

Насос ЦМФ 50-25

Назначение и конструкция Предназначен для откачивания и транспортировки фекальных и сточных жидкостей из котлованов и траншей в животноводстве и в сельском хозяйстве. Устанавливают вертикально на дно котлованов и траншей. Работают как при полном, так и при частичном погружении. Электронасос используется в качестве передвижного средства для аварийной откачки сточных вод из канализационных колодцев, подвалов, сборников и т.п., а также для работы в специально приспособленных канализационных колодцах, включенных в системы канализации. Электронасос не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях. Климатическое исполнение и категория размещения электронасоса - У по ГОСТ 15150-69. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг ЦМФ 50-25 50 25 3000 7.5 80 ЦМФ 50-25 50 25 1500 15 850 Марка насоса Потребляемый ток, А КПД, % Кавитационный запас Размер твёрдых частиц ЦМФ 50-25 12 50 - - Габаритный чертеж Размеры, мм Количество отверстий Масса, кг L B Dy D M 750 400 100 133 М10-6Н 3 80

—

Саратов

Насос 12НДс

Назначение и конструкция Насосы центробежные двустороннего входа для перекачивания нефтепродуктов и агрегаты электронасосные на их основе, предназначенные для перекачивания незагрязненных механическими примесями нефтепродуктов и воды с примесями нефтепродуктов. Содержание твердых включений в перекачиваемых средах не более 0,2% по массе и размером не более 0,2 мм. Показатели назначения насосов и агрегатов по перекачиваемым средам, зоне установки, типу уплотнения, материалу проточной части и климатическому исполнению приведены в таблице. Насосы относятся к восстанавливаемым изделиям вида 1 ГОСТ 27.003. Насосы и агрегаты разработаны с учетом требований безопасности, определяемых ГОСТ Р 52743-2007. Условное обозначение 6НДв-Бтд-Е У2 ТУ3631-066-05747979-96, где: * 6 (8; 12; 14) -диаметр напорного патрубка в мм, уменьшенный в 25 раз; * НДв- насос двустороннего входа, высоконапорный; * НДс- насос двустороннего входа, средненапорный; * Б-бензиновый; * Нм- нефтяной магистральный; * т-одинарное торцовое уплотнение со вспомогательным; * тд- двойное торцовое уплотнение; * Е-корпусные детали из углеродистой стали. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг Масса агрегата, кг 12НДс-Нм 1250 65 6,0 1500 315 1200 3224 12НДс-Нм-а 1150 56 6,2 1500 250 1200 3054 12НДс-Нм-б 1050 48 6,4 1500 200 1200 2618 12НДс-Нм 800 28 5,0 1000 110 1200 2558 12НДс-Нм-а 750 24,5 1000 5,1 90 1200 2428 12НДс-Нм-б 700 20,5 1000 5,4 75 1200 2368 Габаритный чертеж Размеры, мм L L1 B B1 H H1 H2 H3 D D1 1224 678 1392 770 1012 600 435 335 350 460 Размеры, мм D2 D3 D4 D5 D6 D7 b d d1 d2 500 430 300 400 440 370 16 22 22 32 Размеры, мм d3 h n n1 l l1 l2 l3 А1 А2 55js6(±0.0095) 59(+0.2) 16 12 790 410 720 400 600 600 Габаритный чертеж агрегата Марка насоса Размеры, мм D2 L L1 l l1 l2 В В1 В2 Н h 12НДс-Нм 460 2609 2040 380 1300 650 1442 694 600 1282 870 12НДс-Нм-а 430 2539 2040 380 1300 650 1442 694 600 1282 870 12НДс-Нм-б 400 2539 1970 380 1280 650 1442 670 600 1242 830 12НДс-Нм 460 2464 1970 380 1280 650 1442 670 600 1242 830 12НДс-Нм-а 430 2374 1970 380 1280 650 1442 670 600 1242 830 12НДс-Нм-б 400 2374 1970 380 1280 650 1442 670 600 1242 830 Марка насоса Мощность эл.дв. кВт Напря-жение, V Двигатель 12НДс-Нм 315 660 ВАО2-315L4 12НДс-Нм-а 250 660 ВАО2-315М4 12НДс-Нм-б 200 380/660 ВАО2-280L4 12НДс-Нм 110 380/660 ВАО2-280M6 12НДс-Нм-а 90 380/660 2В280М6 12НДс-Нм-б 75 380/660 2B280S6

—

Саратов

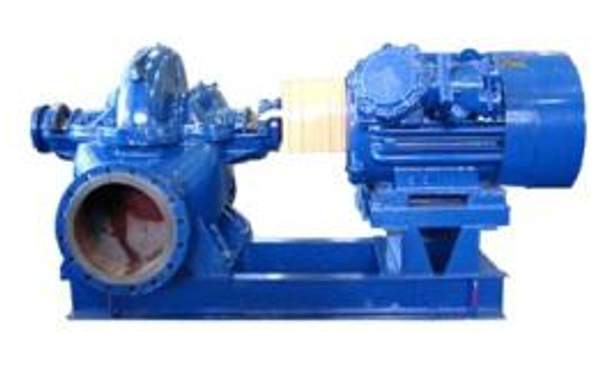

Насос 6НДв

Назначение и конструкция Насосы центробежные двустороннего входа для перекачивания нефтепродуктов и агрегаты электронасосные на их основе, предназначенные для перекачивания незагрязненных механическими примесями нефтепродуктов и воды с примесями нефтепродуктов. Содержание твердых включений в перекачиваемых средах не более 0,2% по массе и размером не более 0,2 мм. Показатели назначения насосов и агрегатов по перекачиваемым средам, зоне установки, типу уплотнения, материалу проточной части и климатическому исполнению приведены в таблице. Насосы относятся к восстанавливаемым изделиям вида 1 ГОСТ 27.003. Насосы и агрегаты разработаны с учетом требований безопасности, определяемых ГОСТ Р 52743-2007. Условное обозначение 6НДв-Бтд-Е У2 ТУ3631-066-05747979-96, где: * 6 (8; 12; 14) -диаметр напорного патрубка в мм, уменьшенный в 25 раз; * НДв- насос двустороннего входа, высоконапорный; * НДс- насос двустороннего входа, средненапорный; * Б-бензиновый; * Нм- нефтяной магистральный; * т-одинарное торцовое уплотнение со вспомогательным; * тд- двойное торцовое уплотнение; * Е-корпусные детали из углеродистой стали. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг Масса агрегата, кг 6НДв-Бт 320 50 5,5 1500 55-75 460 1300 6НДв-Бт-а 300 44 5,7 1500 55-75 460 1300 6НДв-Бт-б 275 39 5,9 1500 55-75 460 1300 Габаритный чертеж Габаритный чертеж агрегата Марка насоса Размеры, мм Двигатель L L1 l1 H Типоразмер Мощность, кВт Напряжение, В Масса, кг 6НДв-Бт 2340 1580 1155 990 2B250S4 75 380/660 650 911 AB250S4 380/660 610 2205 1560 1140 1035 3B225M4 55 380/660 475 2340 995 AB225M4 380/660 780

—

Саратов

Насос 14НДс

Назначение и конструкция Насосы центробежные двустороннего входа для перекачивания нефтепродуктов и агрегаты электронасосные на их основе, предназначенные для перекачивания незагрязненных механическими примесями нефтепродуктов и воды с примесями нефтепродуктов. Содержание твердых включений в перекачиваемых средах не более 0,2% по массе и размером не более 0,2 мм. Показатели назначения насосов и агрегатов по перекачиваемым средам, зоне установки, типу уплотнения, материалу проточной части и климатическому исполнению приведены в таблице. Насосы относятся к восстанавливаемым изделиям вида 1 ГОСТ 27.003. Насосы и агрегаты разработаны с учетом требований безопасности, определяемых ГОСТ Р 52743-2007. Условное обозначение 6НДв-Бтд-Е У2 ТУ3631-066-05747979-96, где: * 6 (8; 12; 14) -диаметр напорного патрубка в мм, уменьшенный в 25 раз; * НДв- насос двустороннего входа, высоконапорный; * НДс- насос двустороннего входа, средненапорный; * Б-бензиновый; * Нм- нефтяной магистральный; * т-одинарное торцовое уплотнение со вспомогательным; * тд- двойное торцовое уплотнение; * Е-корпусные детали из углеродистой стали. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг Масса агрегата, кг 14НДс-Н 1000 40 4,5 1000 160 1580 3405 14НДс-Н-а 950 35 4,6 1000 132 1580 3000 14НДс-Н-б 900 31 4,7 1000 110 1580 2920 Габаритный чертеж Размеры, мм L L1 B B1 H H1 H2 H3 D D1 1295 710 1645 900 1098 670 482 372 400 525 Размеры, мм D2 D3 D4 D5 D6 D7 b d d1 d2 580 490 350 470 520 438 16 30 27 33 Размеры, мм d3 h n n1 l l1 l2 l3 А1 А2 55js6(±0.0095) 59(+0.2) 16 16 900 500 820 480 700 700 Габаритный чертеж агрегата Марка насоса Размеры, мм D2 L L1 l l1 l2 В В1 В2 Н h 14НДс-Н 540 2625 2185 425 1425 810 1660 789 710 1345 915 14НДс-Н-а 510 2625 2125 425 1280 810 1660 789 710 1345 915 14НДс-Н-б 480 2550 2125 425 1280 810 1660 789 710 1345 915 Марка насоса Мощность эл.дв. кВт Напря-жение, V Двигатель 14НДс-Н- 160 380/660 ВАО2-315М6 14НДс-Н-а 132 380/660 ВАО2-280L6 14НДс-Н-б 110 380/660 ВАО2-280M6

—

Саратов

Насос 8НДв

Назначение и конструкция Насосы центробежные двустороннего входа для перекачивания нефтепродуктов и агрегаты электронасосные на их основе, предназначенные для перекачивания незагрязненных механическими примесями нефтепродуктов и воды с примесями нефтепродуктов. Содержание твердых включений в перекачиваемых средах не более 0,2% по массе и размером не более 0,2 мм. Показатели назначения насосов и агрегатов по перекачиваемым средам, зоне установки, типу уплотнения, материалу проточной части и климатическому исполнению приведены в таблице. Насосы относятся к восстанавливаемым изделиям вида 1 ГОСТ 27.003. Насосы и агрегаты разработаны с учетом требований безопасности, определяемых ГОСТ Р 52743-2007. Условное обозначение 6НДв-Бтд-Е У2 ТУ3631-066-05747979-96, где: * 6 (8; 12; 14) -диаметр напорного патрубка в мм, уменьшенный в 25 раз; * НДв- насос двустороннего входа, высоконапорный; * НДс- насос двустороннего входа, средненапорный; * Б-бензиновый; * Нм- нефтяной магистральный; * т-одинарное торцовое уплотнение со вспомогательным; * тд- двойное торцовое уплотнение; * Е-корпусные детали из углеродистой стали. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг Масса агрегата, кг 8НДв-Нм 630 90 6,5 1500 315 780 2760 8НДв-Нм-а 550 82 6,7 1500 200 780 2160 8НДв-Нм-б 500 74 6,8 1500 200 780 2160 8НДв-Нм 500 38 1000 5,0 110 780 2105 8НДв-Нм-а 470 33,5 1000 5,5 75 780 1909 8НДв-Нм-б 420 30 1000 5,7 55 780 1778 Габаритный чертеж Размеры, мм L L1 B B1 H H1 H2 H3 D D1 1114 622 1258 648 890 500 335 243 250 335 Размеры, мм D2 D3 D4 D5 D6 D7 b d d1 d2 370 312 200 295 335 268 16 18 22 32 Размеры, мм d3 h n n1 l l1 l2 l3 А1 А2 55js6(±0.0095) 59(+0.2) 12 12 850 450 500 230 650 380 Габаритный чертеж агрегата Марка насоса Размеры, мм D2 L L1 l l1 l2 В В1 В2 Н h 8НДв-Нм 525 2525 1900 265 1460 700 1297 735 660 1170 770 8НДв-Нм-а 500 2455 1775 265 1220 620 1275 735 660 1150 770 8НДв-Нм-б 500 2455 1775 265 1220 620 1275 735 660 1160 770 8НДв-Нм 525 2380 1775 265 1220 620 1275 735 660 1160 770 8НДв-Нм-а 500 2290 1775 265 1220 620 1275 735 660 1160 770 8НДв-Нм-б 470 2190 1615 265 1110 620 1275 735 660 1155 765 8НДв-Нм-б 470 2190 1615 265 1110 620 1275 735 660 1155 765 Марка насоса Мощность эл.дв. кВт Напря-жение, V Двигатель 8НДв-Нм 315 660 ВАО2-315L4 8НДв-Нм-а 200 380/660 ВАО2-280 L4 8НДв-Нм-б 200 380/660 ВАО2-280L4 8НДв-Нм 110 380/660 ВАО2-280M6 8НДв-Нм-а 75 380/660 2В280S6 8НДв-Нм-б 55 - 2В250М6 8НДв-Нм-б 55 380/660 АВ250М6

—

Саратов

Иртыш НФ 450

НАЗНАЧЕНИЕ Электронасосы серии "Иртыш" типа НФ (НК, НМ, НФс) предназначены для откачки чистой, загрязнённой воды (кроме морской) и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, сточных и фекальных вод и промышленных отходов с водородным показателем рН=6,5…9,0 плотностью до 1100 кг/м3, температурой до 323К (50 С), с содержанием абразивных взвешенных частиц не более 1% по объему, размером до 5 мм и микротвердостью не более 9000 МПа, с содержанием неабразивных взвешенных частиц, включая коротковолокнистые (длинноволокнистые только для насосов со свободновихревым рабочим колесом). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг НФ2 450/500-110/6 2200 10 1000 110 -

—

Саратов

Иртыш НФ 125

НАЗНАЧЕНИЕ Электронасосы серии "Иртыш" типа НФ (НК, НМ, НФс) предназначены для откачки чистой, загрязнённой воды (кроме морской) и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, сточных и фекальных вод и промышленных отходов с водородным показателем рН=6,5…9,0 плотностью до 1100 кг/м3, температурой до 323К (50 С), с содержанием абразивных взвешенных частиц не более 1% по объему, размером до 5 мм и микротвердостью не более 9000 МПа, с содержанием неабразивных взвешенных частиц, включая коротковолокнистые (длинноволокнистые только для насосов со свободновихревым рабочим колесом). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг НФ2 125/315-22/4 160 20 1500 22 - НФ2 125/315-30/4 200 25 1500 30 - НФ2 125/315-37/4 200 32 1500 37 - НФ2 125/315-11/6 150 13 1000 11 - НФ2 125/400-37/4 200 32 1500 37 - НФ2 125/400-45/4 200 40 1500 45 - НФ2 125/400-55/4 200 50 1500 55 - НФ2 125/400-11/6 125 14 1000 11 - НФ2 125/400-15/6 125 18 1000 15 - НФ2 125/400-18,5/6 160 20 1000 18,5 -

—

Саратов

Иртыш НФ 250

НАЗНАЧЕНИЕ Электронасосы серии "Иртыш" типа НФ (НК, НМ, НФс) предназначены для откачки чистой, загрязнённой воды (кроме морской) и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, сточных и фекальных вод и промышленных отходов с водородным показателем рН=6,5…9,0 плотностью до 1100 кг/м3, температурой до 323К (50 С), с содержанием абразивных взвешенных частиц не более 1% по объему, размером до 5 мм и микротвердостью не более 9000 МПа, с содержанием неабразивных взвешенных частиц, включая коротковолокнистые (длинноволокнистые только для насосов со свободновихревым рабочим колесом). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг НФ2 250/500-110/6 800 30 1000 110 -

—

Саратов

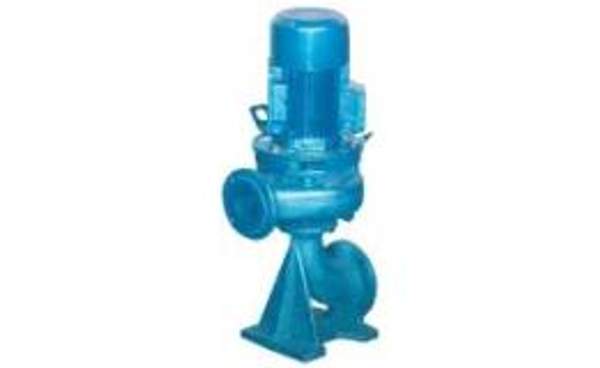

Иртыш НФ 400

НАЗНАЧЕНИЕ Электронасосы серии "Иртыш" типа НФ (НК, НМ, НФс) предназначены для откачки чистой, загрязнённой воды (кроме морской) и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, сточных и фекальных вод и промышленных отходов с водородным показателем рН=6,5…9,0 плотностью до 1100 кг/м3, температурой до 323К (50 С), с содержанием абразивных взвешенных частиц не более 1% по объему, размером до 5 мм и микротвердостью не более 9000 МПа, с содержанием неабразивных взвешенных частиц, включая коротковолокнистые (длинноволокнистые только для насосов со свободновихревым рабочим колесом). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг НФ3 400/650-132/8 1500 24 750 132 -

—

Саратов

Иртыш НФ 150

НАЗНАЧЕНИЕ Электронасосы серии "Иртыш" типа НФ (НК, НМ, НФс) предназначены для откачки чистой, загрязнённой воды (кроме морской) и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, сточных и фекальных вод и промышленных отходов с водородным показателем рН=6,5…9,0 плотностью до 1100 кг/м3, температурой до 323К (50 С), с содержанием абразивных взвешенных частиц не более 1% по объему, размером до 5 мм и микротвердостью не более 9000 МПа, с содержанием неабразивных взвешенных частиц, включая коротковолокнистые (длинноволокнистые только для насосов со свободновихревым рабочим колесом). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг НФ2 150/315-45/4 350 20 1500 45 - НФ2 150/315-55/4 450 20 1500 55 - НФ2 150/315-75/4 400 32 1500 75 - НФ2 150/315-11/6 200 9 1000 11 - НФ2 150/315-15/6 200 15 1000 15 - НФ2 150/315-18,5/6 260 12 1000 18,5 - НФ3 150/400-75/4 300 32 1500 75 - НФ3 150/400-90/4 300 40 1500 90 - НФ3 150/400-110/4 400 50 1500 110 - НФ3 150/400-18,5/6 200 15 1000 18,5 - НФ3 150/400-22/6 225 17,5 1000 22 - НФ3 150/400-30/6 250 22,5 1000 30 - НФ4 150/500-110/4 350 50 1500 110 - НФ4 150/500-160/4 350 65 1500 160 - НФ4 150/500-200/4 400 80 1500 200 - НФ4 150/540-250/4 450 95 1500 250 -

—

Саратов

Иртыш НФ 100

НАЗНАЧЕНИЕ Электронасосы серии "Иртыш" типа НФ (НК, НМ, НФс) предназначены для откачки чистой, загрязнённой воды (кроме морской) и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, сточных и фекальных вод и промышленных отходов с водородным показателем рН=6,5…9,0 плотностью до 1100 кг/м3, температурой до 323К (50 С), с содержанием абразивных взвешенных частиц не более 1% по объему, размером до 5 мм и микротвердостью не более 9000 МПа, с содержанием неабразивных взвешенных частиц, включая коротковолокнистые (длинноволокнистые только для насосов со свободновихревым рабочим колесом). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг НФ1 100/240-7,5/4 100 11 1500 7,5 - НФ3 100/250-7,5/4 80 14 1500 7,5 - НФ3 100/250-11/4 100 15 1500 11 - НФ3 100/250-15/4 100 20 1500 15 -

—

Саратов

Иртыш НФ 80

НАЗНАЧЕНИЕ Электронасосы серии "Иртыш" типа НФ (НК, НМ, НФс) предназначены для откачки чистой, загрязнённой воды (кроме морской) и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, сточных и фекальных вод и промышленных отходов с водородным показателем рН=6,5…9,0 плотностью до 1100 кг/м3, температурой до 323К (50 С), с содержанием абразивных взвешенных частиц не более 1% по объему, размером до 5 мм и микротвердостью не более 9000 МПа, с содержанием неабразивных взвешенных частиц, включая коротковолокнистые (длинноволокнистые только для насосов со свободновихревым рабочим колесом). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг НФ2 80/315-11/4 80 20 1500 11 НФ2 80/315-15/4 80 25 1500 15 НФ2 80/315-18,5/4 80 32 1500 18,5

—

Саратов

Иртыш НФ 65

НАЗНАЧЕНИЕ Электронасосы серии "Иртыш" типа НФ (НК, НМ, НФс) предназначены для откачки чистой, загрязнённой воды (кроме морской) и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, сточных и фекальных вод и промышленных отходов с водородным показателем рН=6,5…9,0 плотностью до 1100 кг/м3, температурой до 323К (50 С), с содержанием абразивных взвешенных частиц не более 1% по объему, размером до 5 мм и микротвердостью не более 9000 МПа, с содержанием неабразивных взвешенных частиц, включая коротковолокнистые (длинноволокнистые только для насосов со свободновихревым рабочим колесом). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг НФ1 65/160-3/2 25 15 3000 3,0 - НФС 65/160- 3/2 20 12 3000 3,0 - НФ1 65/160-3/2 Ех 25 15 3000 3,0 - НФ2 65/200-18,5/2 100 32 3000 18,5 - НФ2 65/200-18,5/2 50 56 3000 18,5 - НФ2 65/200-30/2 100 40 3000 30 - НФ2 65/200-37/2 100 50 3000 37 - НФ2 65/200-3/4 45 8 1500 3,0 - НФ2 65/200-4/4 50 10 1500 4,0 - НФ2 65/200-5,5/4 50 12,5 1500 5,5 - НФ2 65/250-4/4 45 10 1500 4,0 - НФ2 65/250-5,5/4 50 15 1500 5,5 - НФ2 65/250-7,5/4 60 19 1500 7,5 -

—

Саратов

Иртыш НФ 50

НАЗНАЧЕНИЕ Электронасосы серии "Иртыш" типа НФ (НК, НМ, НФс) предназначены для откачки чистой, загрязнённой воды (кроме морской) и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, сточных и фекальных вод и промышленных отходов с водородным показателем рН=6,5…9,0 плотностью до 1100 кг/м3, температурой до 323К (50 С), с содержанием абразивных взвешенных частиц не более 1% по объему, размером до 5 мм и микротвердостью не более 9000 МПа, с содержанием неабразивных взвешенных частиц, включая коротковолокнистые (длинноволокнистые только для насосов со свободновихревым рабочим колесом). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг НФС 50/125-1,1/2 16 8 3000 1.1 - НФС 50/125-1,1/2 Ех 16 8 3000 1,1 - НФС 50/125-М1,1/2 16 8 3000 1.1 - НФ2 50/200-11/2 45 32 3000 11 - НФ2 50/200-15/2 50 40 3000 15 - НФ2 50/200-18,5/2 50 50 3000 18,5 - НФ2 50/200-2,2/4 22 8 1500 2,2 - НФ2 50/200-3/4 25 10 1500 3,0 - НФ2 50/200- 4/4 25 12,5 1500 4,0 -

—

Саратов

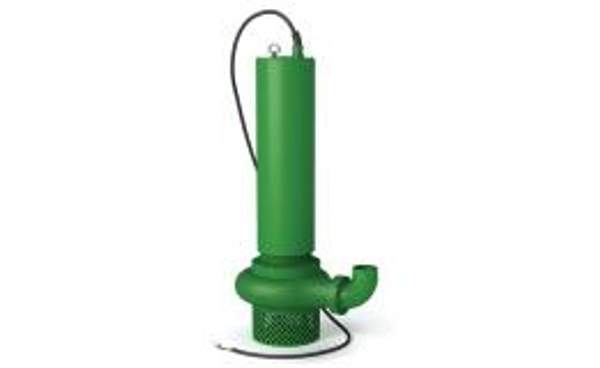

Насос НПК 160-20

Назначение и конструкция Канализационные насосы НПК используются для орошения и осушения земельных угодий, для откачивания грунтовых вод в промышленном и гражданском строительстве; для откачивания загрязненных бытовых и производственных сточных вод в малых системах канализации с большим содержанием механических примесей. Электронасос используется в качестве передвижного средства для аварийной откачки сточных вод из канализа-ционных колодцев, подвалов, сборников и т.п., а также для работы в специально приспособленных канализационных колодцах, включенных в малые системы канализации. Электронасос не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях. Климатическое исполнение и категория размещения электронасоса - У по ГОСТ 15150-69. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг НПК 160-20 160 20 3000 18 127 Марка насоса Потребляемый ток, А КПД, % Кавитационный запас Размер твёрдых частиц НПК 160-20 33 50 - - Габаритный чертеж Размеры, мм Количество отверстий Масса, кг L B Dy D M 1050 443 100 133 М10-6Н 3 210

—

Саратов

Комплекс АСН-12ВГ

НАЗНАЧЕНИЕ Измерительный комплекс верхнего дозированного налива светлых нефтепродуктов, обслужи-вающего один отсек автоцистерны с одной стороны наливного островка с возможностью последовательного налива двух продуктов через один стояк без смешивания АСН - 12ВГ модуль Ду100, Ду100 1/2 со счетчиками ППВ (или с массовыми расходомерами) и насосами для наземных или заглубленных резервуаров. Комплектация * cтояк верхнего налива Ду100; * клапан отсекатель Ду100 электрогидравлический; * модуль оператора - служит в качестве опорной конструкции наливного стояка и перекидного трапа, а также служит каркасом безопасности оператора; * модуль измерительный; * насосный блок: КМ 100-80-170Е, КМС 100-80-180Е; * перекидной трап на 4 порожка с датчиком положения; * входная лестница установлена под углом 45 градусов с горизонтальными ступенями согласно требованиям ГОСТ 12.2.044-80; * система автоматизации процесса. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Наименование показателя АСН-12ВГ Условный проход, мм 100 Производительность комплекса АСН, м3/ч 90 Рабочее давление, МПа 0,6 Мощность электронасоса, кВт 11 - 15 Вязкость измеряемой жидкостиоти, сСт 0,55 - 100 Масса комплекса, кг 2000 Климатическое исполнение У2.ХЛ2 * Общий вид, габаритные размеры, модуль Ду100 (КМ-ППВ) * Общий вид, габаритные размеры, модуль Ду100 1/2 (КМС-ППВ/ПЛОТ) * Общий вид, габаритные размеры, модуль НОРД Ду100 (КМ-Е+Н) * Общий вид, габаритные размеры, модуль НОРД Ду100 (Ш-+Н)

—

Саратов

Комплекс АСН-10ВГ

НАЗНАЧЕНИЕ Комплексы измерительные АСН-10НГ верхнего и нижнего налива светлых нефтепродуктов в автоцистерны с двух сторон от островка, одновременно несколькими стояками для коммерческого учета в единицах объема или массы (при установке массовых расходомеров). Комплектация * до четырех стояков верхнего налива с наливным герметизированным наконечником, датчиком ограничения уровня, клапаном воздушным, клапаном отсекателем; * до четырех стояков нижнего налива с присоединительной головкой, клапаном отсекателем; * до четырех измерительных модулей в составе: центральный блок управления ЦБУ, КП-48, счетчик (массовый расходомер), фильтр-газоотделитель; клапан обратный, клапан сброса повышенного давления, клещи заземления, шкаф силовой; * насосный блок с насосом КМ 100-80-170Е (или другой в соответствии с заказом), компенсатором Ду 100, затвором поворотным АРМАТЕК Ду100; * входная лестница; * два перекидных трапа; * каркас навеса (по заказу). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Наименование показателя Значение Условный проход, мм 80 Производительность, м3/ч для наземных резервуаров для заглубленных резервуаров до 90 до 60 Количество стояков 2 - 4 Количество наливаемых продуктов 2 - 4 Погрешность измерения по объему по массе ±0,15% ±0,25% Мощность эл. насоса, кВт 11 Климатическое исполнение У2, ХЛ2 * Общий вид, габаритные размеры, модуль Ду100 2/2 (КМ-ППВ) * Общий вид, габаритные размеры, модуль Ду100 2/4 (КМ-ППВ) * Общий вид, габаритные размеры, модуль Ду100 4/4 (КМ-ППВ) * Общий вид, габаритные размеры, модуль Ду100 4/8 (КМ-ППВ)

—

Саратов

Насос ХЦМ 12/25

Назначение и конструкция Герметичные химически стойкие насосы ХЦМ могут использоваться в различных отраслях промышленности и предназначены для перекачивания агрессивных и нейтральных жидкостей плотностью до 1400 кг/м3, кинематической вязкостью до 30*10-6м2/с, с концентрацией взвешенных частиц не более 1,25 мг/см3, при температуре от 0 до +800С. Насосы ХЦМ являются центробежными, бессальниковыми, с магнитной муфтой, что полностью исключает утечку перекачиваемых жидкостей. Детали проточной части насоса ХЦМ изготовлены из полипропилена, фторопласта и керамики, что обеспечивает высокую устойчивость к воздействию агрессивных сред. Возможно изготовление деталей проточной части насоса ХЦМ из стали 12Х18Н10Т ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг ХЦМ 12/25М 12 25 3000 3,0 32,5 ХЦМ 12/25 В-К 12 25 3000 4,0 88 Характеристика насоса ХЦМ 12/25 М Характеристика насоса ХЦМ 12/25 В-К Информация предоставлена «ОКТБ Кристалл»: ХЦМ, ХЦМ В-К

—

Саратов

Насос ХЦМ 6/30

Назначение и конструкция Герметичные химически стойкие насосы ХЦМ могут использоваться в различных отраслях промышленности и предназначены для перекачивания агрессивных и нейтральных жидкостей плотностью до 1400 кг/м3, кинематической вязкостью до 30*10-6м2/с, с концентрацией взвешенных частиц не более 1,25 мг/см3, при температуре от 0 до +800С. Насосы ХЦМ являются центробежными, бессальниковыми, с магнитной муфтой, что полностью исключает утечку перекачиваемых жидкостей. Детали проточной части насоса ХЦМ изготовлены из полипропилена, фторопласта и керамики, что обеспечивает высокую устойчивость к воздействию агрессивных сред. Возможно изготовление деталей проточной части насоса ХЦМ из стали 12Х18Н10Т ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг ХЦМ 6/30М 6 30 3000 2,2 26 ХЦМ 6/30 В-К 6 30 3000 3,0 70 Характеристика насоса ХЦМ 6/30 М Характеристика электронасоса ХЦМ 6/30 В-К Информация предоставлена «ОКТБ Кристалл»: ХЦМ, ХЦМ В-К

—

Саратов

Насос ХЦМ 30/25

Назначение и конструкция Герметичные химически стойкие насосы ХЦМ могут использоваться в различных отраслях промышленности и предназначены для перекачивания агрессивных и нейтральных жидкостей плотностью до 1400 кг/м3, кинематической вязкостью до 30*10-6м2/с, с концентрацией взвешенных частиц не более 1,25 мг/см3, при температуре от 0 до +800С. Насосы ХЦМ являются центробежными, бессальниковыми, с магнитной муфтой, что полностью исключает утечку перекачиваемых жидкостей. Детали проточной части насоса ХЦМ изготовлены из полипропилена, фторопласта и керамики, что обеспечивает высокую устойчивость к воздействию агрессивных сред. Возможно изготовление деталей проточной части насоса ХЦМ из стали 12Х18Н10Т ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг ХЦМ 30/25 В-К 30 25 3000 7,5 116 Характеристика насоса ХЦМ 30/25 В-К Информация предоставлена «ОКТБ Кристалл»: ХЦМ, ХЦМ В-К

—

Саратов

Насос ХЦМ 20/25

Назначение и конструкция Герметичные химически стойкие насосы ХЦМ могут использоваться в различных отраслях промышленности и предназначены для перекачивания агрессивных и нейтральных жидкостей плотностью до 1400 кг/м3, кинематической вязкостью до 30*10-6м2/с, с концентрацией взвешенных частиц не более 1,25 мг/см3, при температуре от 0 до +800С. Насосы ХЦМ являются центробежными, бессальниковыми, с магнитной муфтой, что полностью исключает утечку перекачиваемых жидкостей. Детали проточной части насоса ХЦМ изготовлены из полипропилена, фторопласта и керамики, что обеспечивает высокую устойчивость к воздействию агрессивных сред. Возможно изготовление деталей проточной части насоса ХЦМ из стали 12Х18Н10Т ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг ХЦМ 20/25М 20 25 3000 4,0 39,5 Характеристика насоса ХЦМ 20/25 М Информация предоставлена «ОКТБ Кристалл»: ХЦМ, ХЦМ В-К

—

Саратов

Насос ХЦМ 3/40

Назначение и конструкция Герметичные химически стойкие насосы ХЦМ могут использоваться в различных отраслях промышленности и предназначены для перекачивания агрессивных и нейтральных жидкостей плотностью до 1400 кг/м3, кинематической вязкостью до 30*10-6м2/с, с концентрацией взвешенных частиц не более 1,25 мг/см3, при температуре от 0 до +800С. Насосы ХЦМ являются центробежными, бессальниковыми, с магнитной муфтой, что полностью исключает утечку перекачиваемых жидкостей. Детали проточной части насоса ХЦМ изготовлены из полипропилена, фторопласта и керамики, что обеспечивает высокую устойчивость к воздействию агрессивных сред. Возможно изготовление деталей проточной части насоса ХЦМ из стали 12Х18Н10Т ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг ХЦМ 3/40 В-К 3 40 3000 4,0 90 Характеристика насоса ХЦМ 3/40 В-К Информация предоставлена «ОКТБ Кристалл»: ХЦМ, ХЦМ В-К

—

Саратов

Насос ХЦМ 9/25

Назначение и конструкция Герметичные химически стойкие насосы ХЦМ могут использоваться в различных отраслях промышленности и предназначены для перекачивания агрессивных и нейтральных жидкостей плотностью до 1400 кг/м3, кинематической вязкостью до 30*10-6м2/с, с концентрацией взвешенных частиц не более 1,25 мг/см3, при температуре от 0 до +800С. Насосы ХЦМ являются центробежными, бессальниковыми, с магнитной муфтой, что полностью исключает утечку перекачиваемых жидкостей. Детали проточной части насоса ХЦМ изготовлены из полипропилена, фторопласта и керамики, что обеспечивает высокую устойчивость к воздействию агрессивных сред. Возможно изготовление деталей проточной части насоса ХЦМ из стали 12Х18Н10Т ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг ХЦМ 9/25М 9 25 3000 2,2 26,5 Характеристика насоса ХЦМ 9/25 М Информация предоставлена «ОКТБ Кристалл»: ХЦМ, ХЦМ В-К

—

Саратов

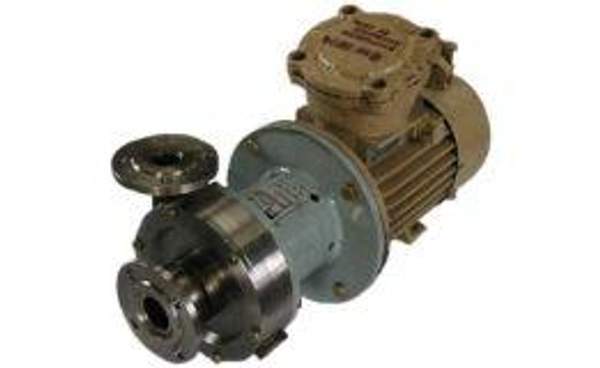

Насос ХЦМ 1/10

Назначение и конструкция Герметичные химически стойкие насосы ХЦМ могут использоваться в различных отраслях промышленности и предназначены для перекачивания агрессивных и нейтральных жидкостей плотностью до 1400 кг/м3, кинематической вязкостью до 30*10-6м2/с, с концентрацией взвешенных частиц не более 1,25 мг/см3, при температуре от 0 до +800С. Насосы ХЦМ являются центробежными, бессальниковыми, с магнитной муфтой, что полностью исключает утечку перекачиваемых жидкостей. Детали проточной части насоса ХЦМ изготовлены из полипропилена, фторопласта и керамики, что обеспечивает высокую устойчивость к воздействию агрессивных сред. Возможно изготовление деталей проточной части насоса ХЦМ из стали 12Х18Н10Т ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг ХЦМ 1/10 1 10 3000 0,25 5,5 ХЦМ 1/10 В-К 1 10 3000 0,55 28 Характеристика насоса ХЦМ 1/10 Характеристика электронасоса ХЦМ 1/10 В-К Информация предоставлена «ОКТБ Кристалл»: ХЦМ, ХЦМ В-К

—

Саратов

Насос ХЦМ 3/25

Назначение и конструкция Герметичные химически стойкие насосы ХЦМ могут использоваться в различных отраслях промышленности и предназначены для перекачивания агрессивных и нейтральных жидкостей плотностью до 1400 кг/м3, кинематической вязкостью до 30*10-6м2/с, с концентрацией взвешенных частиц не более 1,25 мг/см3, при температуре от 0 до +800С. Насосы ХЦМ являются центробежными, бессальниковыми, с магнитной муфтой, что полностью исключает утечку перекачиваемых жидкостей. Детали проточной части насоса ХЦМ изготовлены из полипропилена, фторопласта и керамики, что обеспечивает высокую устойчивость к воздействию агрессивных сред. Возможно изготовление деталей проточной части насоса ХЦМ из стали 12Х18Н10Т ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг ХЦМ 3/25М 3 25 3000 1,5 18,5 ХЦМ 3/25 В-К 3 25 3000 2,2 60 Характеристика насоса ХЦМ 3/25 М Характеристика насоса ХЦМ 3/25 В-К Информация предоставлена «ОКТБ Кристалл»: ХЦМ, ХЦМ В-К

—

Саратов

Фильтр ФЖУ 25

НАЗНАЧЕНИЕ Фильтры жидкости предназначены для очистки от механических примесей нефтепродуктов с кинематической вязкостью от 0,55 до 300 мм2/с в диапазоне рабочих температур от -50°С до +50°С. Установка фильтров перед счетчиками существенно повышает их надежность, долговечность, точность показаний. ПРИМЕНЕНИЕ Фильтры используются в стационарных установках, а также на наземных подвижных средствах заправки и перекачки при их работе на месте в условиях, исключающих прямое воздействие солнечного излучения и атмосферных осадков. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип фильтра Рабочее давление, МПа Тонкость фильтрации, мкм Температура жидкости, °С Масса, кг Номинальный расход, м³/ч при вязкости жидкости, сСт от 0,55 до 6,0 от 6,0 до 60 от 60 до 150 от 150 до 300 ФЖУ 25-1,6 1,6 50, 100, 500 от -50 до +50 12 3,6 3 2 2 ГАБАРИТНЫЙ ЧЕРТЕЖ 1-корпус, 2,6-крышки, 3-основание, 4-диски, 5-сетки, 7-шпилька, 9-прокладка, 12-болты, 13-гайки, 14,21,22-шайбы, 20-винты, 16,17-пробки, 19-заглушки. ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ Тип фильтра Длина L, мм Ширина В, мм Высота H, мм Диаметр межцентрового расстояния D, мм Диаметр отверстия d, мм Количество отверстий n, шт l, мм h, мм ФЖУ 25-1,6 360 245 330 85 14 4 - -

—

Саратов

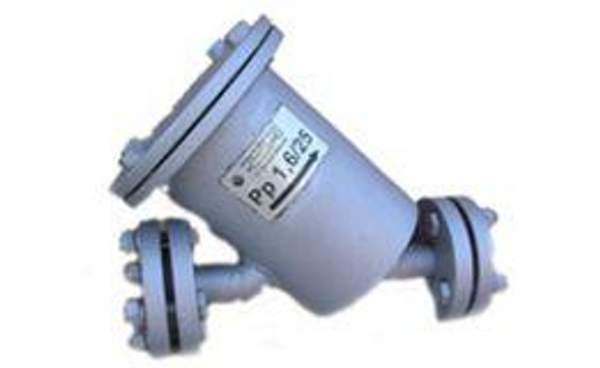

Фильтр ФЖУ 40

НАЗНАЧЕНИЕ Фильтры жидкости предназначены для очистки от механических примесей нефтепродуктов с кинематической вязкостью от 0,55 до 300 мм2/с в диапазоне рабочих температур от -50°С до +50°С. Установка фильтров перед счетчиками существенно повышает их надежность, долговечность, точность показаний. ПРИМЕНЕНИЕ Фильтры используются в стационарных установках, а также на наземных подвижных средствах заправки и перекачки при их работе на месте в условиях, исключающих прямое воздействие солнечного излучения и атмосферных осадков. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип фильтра Рабочее давление, МПа Тонкость фильтрации, мкм Температура жидкости, °С Масса, кг Номинальный расход, м³/ч при вязкости жидкости, сСт от 0,55 до 6,0 от 6,0 до 60 от 60 до 150 от 150 до 300 ФЖУ 40-0,6 1,6 50, 100, 500 от -50 до +50 15 17 12 11 11 ГАБАРИТНЫЙ ЧЕРТЕЖ 1-корпус, 2,6-крышки, 3-основание, 4-диски, 5-сетки, 7-шпилька, 9-прокладка, 12-болты, 13-гайки, 14,21,22-шайбы, 20-винты, 16,17-пробки, 19-заглушки. ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ Тип фильтра Длина L, мм Ширина В, мм Высота H, мм Диаметр межцентрового расстояния D, мм Диаметр отверстия d, мм Количество отверстий n, шт l, мм h, мм ФЖУ 40-1,6 400 245 380 110 18 4 - -

—

Саратов

Электродвигатель 5АМН 315

НАЗНАЧЕНИЕ Двигатели серии 4АМН, 5АМН, 5АН предназначены для продолжительного режима работы (S1 по ГОСТ 183) в закрытых помещениях от сети переменного тока частотой 50 или 60 Гц. Тип – трехфазные асинхронные двигатели с короткозамкнутым ротором. Назначение – являются основой электроприводов механизмов, применяемых в различных отраслях промышленности и сельского хозяйства. Все серии асинхронных электродвигателей представляют собой большой ряд модификаций и исполнений по степени защиты, климатическому исполнению, категории размещения, мощности, частоте вращения, питающему напряжению и конструкции. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип двигателя Мощность, кВт Частота вращения, об/мин Ток, А (U=380В) КПД, % Cosφ Степень защиты Iпуск/Iн Масса, кг 5АМН 315S2 200 3000 348 95 0,92 IP23 7,5 965 5АМН 315M2 250 3000 433 95,5 0,92 IP23 7,5 1105 5АМН 315S4 200 1500 370 95,4 0,86 IP23 6,0 1050 5АМН 315M4 250 1500 456 95,7 0,87 IP23 5,6 1145 5АМН 315S6 132 1000 251 94,2 0,85 IP23 6,7 905 5АМН 315M6 160 1000 295 94,8 0,87 IP23 6,9 1005 5АМН 315S8 110 750 217 94,1 0,82 IP23 5,7 935 5АМН 315M8 132 750 260 94,3 0,82 IP23 5,7 1020 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ Тип двигателя Число полюсов Габаритные и присоединительные размеры, мм L AC LC HD E C B BB D DA 5АМН 315S 2 1160 680 1310 815 140 216 406 620 75 65 5АМН 315M 2 1260 680 1410 815 140 216 457 620 75 65 5АМН 315S 4 1290 680 1440 815 170 216 406 620 75 65 5АМН 315M 4 1290 680 1440 815 170 216 457 620 75 65 5АМН 315S 6, 8 1190 680 1340 815 170 216 406 620 75 65 5АМН 315M 6, 8 1190 680 1340 815 170 216 457 620 75 65 Тип двигателя Число полюсов Габаритные и присоединительные размеры, мм F FA H GA GC K A AB AA HA 5АМН 315S 2 25 18 315 95 69 28 508 608 120 40 5АМН 315M 2 25 18 315 95 69 28 508 608 120 40 5АМН 315S 4 25 18 315 95 69 28 508 608 120 40 5АМН 315M 4 25 18 315 95 69 28 508 608 120 40 5АМН 315S 6, 8 25 18 315 95 69 28 508 608 120 40 5АМН 315M 6, 8 25 18 315 95 69 28 508 608 120 40

—

Саратов

Счетчик ППТ-10/6.4

ПРИМЕНЕНИЕ Счётчики применяются – при коммерческом и внутрихозяйственном учёте в нефтехимической, пищевой, ликероводочной и других отраслях промышленности, коммунальном хозяйстве, в различных технологических процессах, теплоэнергетических установках, стендовом оборудовании, а также на других объектах, где по условиям эксплуатации возможно их применение. Счетчики могут использоваться для учета агрессивных и нейтральных жидкостей. Счетчики выполняют функцию преобразования физических величин количества и расхода проходящей через них жидкости в цифровую информацию, обеспечивают ее хранение в собственной памяти и выдачу на внешние устройства для дальнейшей обработки или отражения на цифровых табло. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип счетчика Диаметр условного прохода, мм Рабочее давление, МПа Потеря давления на наибольшем расходе, МПа Класс точности Цена деления первого разряда, л Масса, кг ППТ-10/6,4 10 6,4 0,15 0,5; 1 0,1 1,86 Тип счетчика Диапазон вязкости измеряемой жидкости, сСт (мм2/с) 0,55-1,7 1,7-6,0 6,0-16 16-60 Расход, м3/ч мин. макс. мин. макс. мин. макс. мин. макс. ППТ-10/6,4 0,3 3,0 0,5 3,6 0,72 3,0 0,4 2,0 ГАБАРИТНЫЙ ЧЕРТЕЖ 1-корпус, 2-гильза, 3-направляющие с опорами, 4-турбина, 5-датчик, 6-стакан, 7-гайка, 8-ниппель. Тип счетчика L B H d ППТ-10/6,4 168 46 145 20

—

Саратов

Насос 1К 8/18 (а)

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг 1К 8/18 8 18 3,8 3000 1,5 32 64 1К 8/18 а 8 18 3,8 3000 1,5 32 64 ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСА Размеры в мм L I I1 I2 a a1 b b1 B B1 B2 H H1 466 120 115 91 195 140±0,7(М) 160 130+0,7(М) 230 135 75 240 120 Размеры в мм d d1 D D0 D1 D2 D3 D4 D5 D6 25 14 140 50 110 90 32 70 90 120 Марка насоса Двигатель Типоразмер Мощность, кВт Частота вращения, c-1(об/мин) Напряжение, B 1К8/18 1К8/18а 5А80МА2 1,5 50 (3000) 220, 380 А80А2 АИР80А2 ГАБАРИТНЫЕ РАЗМЕРЫ АРЕГАТА

—

Саратов

Насос 1К 20/30 (а, б, м)

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг 1К20/30 м 20 30 3,8 3000 5,5 33,5 84 1К20/30 20 30 3,8 3000 4,0 33,5 76,5 1К20/30 а 20 30 3,8 3000 3,0 33,5 72 1К20/30 б 20 30 3,8 3000 2,2 33,5 66 ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСА Размеры в мм L I I1 I2 a a1 b b1 B B1 B2 H H1 466 120 115 91 195 140±0,7(М) 160 130+0,7(М) 275 163 98 270 120 Размеры в мм d d1 D D0 D1 D2 D3 D4 D5 D6 25 14 160 65 130 100 40 80 100 130 Марка насоса Двигатель Типоразмер Мощность, кВт Частота вращения, c-1(об/мин) Напряжение, B 1К20/30м АИР1001.2 5,5 50(3000) 220,380 A100L2 1К20/30 AMP100S2 4,0 A100S2 1К20/30а AMP90L2 3,0 A90L2 1К20/30б АИР80В2 2,2 А80В2 5А80МВ2 ГАБАРИТНЫЕ РАЗМЕРЫ АРЕГАТА

—

Саратов

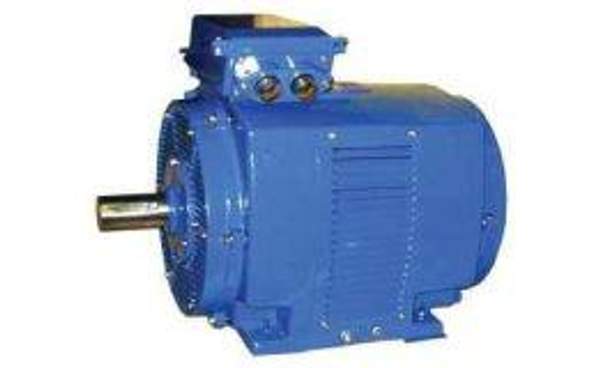

Электродвигатель 5АН 200

НАЗНАЧЕНИЕ Двигатели серии 4АМН, 5АМН, 5АН предназначены для продолжительного режима работы (S1 по ГОСТ 183) в закрытых помещениях от сети переменного тока частотой 50 или 60 Гц. Тип – трехфазные асинхронные двигатели с короткозамкнутым ротором. Назначение – являются основой электроприводов механизмов, применяемых в различных отраслях промышленности и сельского хозяйства. Все серии асинхронных электродвигателей представляют собой большой ряд модификаций и исполнений по степени защиты, климатическому исполнению, категории размещения, мощности, частоте вращения, питающему напряжению и конструкции. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип двигателя Мощность, кВт Частота вращения, об/мин Ток, А (U=380В) КПД, % Cosφ Степень защиты Iпуск/Iн Масса, кг 5АН 200М2 55 3000 102 93 0,88 IP23 6,0 250 5АН 200L2 75 3000 140 92,8 0,88 IP23 6,0 280 5АН 200М4 45 1500 86 92,5 0,86 IP23 6,0 260 5АН 200L4 55 1500 107 93 0,84 IP23 6,5 290 5АН 200М6 30 1000 62 90,5 0,81 IP23 6,0 240 5АН 200L6 37 1000 76,5 91 0,81 IP23 5,5 265 5АН 200М8 22 750 46 90 0,81 IP23 5,5 250 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ Тип двигателя Число полюсов Габаритные и присоединительные размеры, мм l30 h31 d30 l1 l10 l11 l31 5АН 200L 2 705 535 460 110 305 375 133 4, 6, 8 735 535 460 140 305 375 133 5АН 200М 2 665 535 460 110 267 337 133 4, 6, 8 695 535 460 140 267 337 133 Тип двигателя Число полюсов Габаритные и присоединительные размеры, мм d1 d10 b1 b10 b11 h h5 5АН 200L 2 55 19 16 318 395 200 59 4, 6, 8 60 19 16 318 395 200 64 5АН 200М 2 55 19 16 318 395 200 59 4, 6, 8 60 19 16 318 395 200 64

—

Саратов

Электродвигатель 4АМН 180

НАЗНАЧЕНИЕ Двигатели серии 4АМН, 5АМН, 5АН предназначены для продолжительного режима работы (S1 по ГОСТ 183) в закрытых помещениях от сети переменного тока частотой 50 или 60 Гц. Тип – трехфазные асинхронные двигатели с короткозамкнутым ротором. Назначение – являются основой электроприводов механизмов, применяемых в различных отраслях промышленности и сельского хозяйства. Все серии асинхронных электродвигателей представляют собой большой ряд модификаций и исполнений по степени защиты, климатическому исполнению, категории размещения, мощности, частоте вращения, питающему напряжению и конструкции. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип двигателя Мощность, кВт Частота вращения, об/мин Ток, А (U=380В) КПД, % Cosφ Степень защиты Iпуск/Iн Масса, кг 4АМН 180S2 37 3000 71 91 0,87 IP23 7,0 170 4АМН 180М2 45 3000 84 91,5 0,89 IP23 7,0 185 4АМН 180S4 30 1500 61 90 0,83 IP23 6,0 170 4АМН 180М4 37 1500 72 90,5 0,86 IP23 6,0 190 4АМН 180S6 18,5 1000 39 87 0,83 IP23 5,5 165 4АМН 180М6 22 1000 54 88,5 0,84 IP23 5,5 180 4АМН 180S8 15 750 36 87 0,74 IP23 5,5 175 4АМН 180М8 18,5 750 40 88,5 0,8 IP23 5,5 195 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ Тип двигателя Число полюсов Габаритные и присоединительные размеры, мм l30 h31 d30 l1 l10 l11 l31 4АМН 180S 2 580 470 385 110 203 253 121 4, 6, 8 580 470 385 110 203 291 121 4АМН 180М 2 620 470 385 110 241 253 121 4, 6, 8 620 470 385 110 241 291 121 Тип двигателя Число полюсов Габаритные и присоединительные размеры, мм d1 d10 b1 b10 b11 h h5 4АМН 180S 2 48 15 14 279 339 180 51,5 4, 6, 8 55 15 16 279 339 180 59 4АМН 180М 2 48 15 14 279 339 180 51,5 4, 6, 8 55 15 16 279 339 180 59

—

Саратов

Электродвигатель 5АМН 250

НАЗНАЧЕНИЕ Двигатели серии 4АМН, 5АМН, 5АН предназначены для продолжительного режима работы (S1 по ГОСТ 183) в закрытых помещениях от сети переменного тока частотой 50 или 60 Гц. Тип – трехфазные асинхронные двигатели с короткозамкнутым ротором. Назначение – являются основой электроприводов механизмов, применяемых в различных отраслях промышленности и сельского хозяйства. Все серии асинхронных электродвигателей представляют собой большой ряд модификаций и исполнений по степени защиты, климатическому исполнению, категории размещения, мощности, частоте вращения, питающему напряжению и конструкции. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип двигателя Мощность, кВт Частота вращения, об/мин Ток, А (U=380В) КПД, % Cosφ Степень защиты Iпуск/Iн Масса, кг 5АМН 250S2 90 3000 159 93,4 0,92 IP23 6,5 485 5АМН 250М2 110 3000 194 93,7 0,92 IP23 6,5 530 5АМН 250S4 90 1500 170 94,5 0,85 IP23 6,5 490 5АМН 250М4 110 1500 207 94,8 0,85 IP23 6,6 540 5АМН 250S6 55 1000 109 92,7 0,83 IP23 5,3 440 5АМН 250М6 75 1000 147 93,3 0,83 IP23 6,5 475 5АМН 250S8 45 750 100 91,5 0,75 IP23 5,5 440 5АМН 250М8 55 750 119 91,2 0,77 IP23 5,2 470 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ Тип двигателя Число полюсов Габаритные и присоединительные размеры, мм l30 h31 d30 l1 l10 l11 l31 5АМН 250S 2 935 630 500 140 311 440 - 4, 6, 8 935 630 500 140 311 440 - 5АМН 250М 2 965 630 500 140 349 440 - 4, 6 965 630 500 140 349 440 - 8 935 630 500 140 349 440 - Тип двигателя Число полюсов Габаритные и присоединительные размеры, мм d1 d10 b1 b10 b11 h h5 5АМН 250S 2 65 24 18 406 490 250 69 4, 6, 8 75 24 20 406 490 250 79.5 5АМН 250М 2 65 24 18 406 490 250 69 4, 6 75 24 20 406 490 250 79.5 8 75 24 20 406 490 250 79.5

—

Саратов

Клапан КДМа-200

НАЗНАЧЕНИЕ Клапаны дыхательные механические КДМа-150 предназначены для герметизации газового пространства резервуаров со светлыми нефтепродуктами и поддержания давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения и уменьшения загрязнения окружающей среды их парами. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Обозначение клапана Пропускная способность, м³/ч Рабочее давление, Па Рабочий вакуум, Па Давление срабатывания, Па Вакуум срабатывания, Па КДМа-200/100 200 1961-40 245-20 1373±50 98-147 КДМа-200/150 220 1961-40 245-20 1373±50 98-147 КДМа-200/200 230 1961-40 245-20 1373±50 98-147 КДМа-200/250 250 1961-40 245-20 1373±50 98-147 ГАБАРИТНЫЙ ЧЕРТЕЖ Габаритные размеры Обозначение клапана диаметр условного прохода, мм длина L, мм ширина B, мм высота H, мм КДМа-200/100 100 550 450 644 КДМа-200/150 150 550 450 644 КДМа-200/200 200 550 450 624 КДМа-200/250 250 550 450 624 Присоединительные размеры Обозначение клапана диаметр межцентрового расстояния, мм диаметр отверстия, мм количество отверстий, шт. масса, кг КДМа-200/100 170 18 4 32 КДМа-200/150 225 18 4 36 КДМа-200/200 280 18 4 38 КДМа-200/250 335 18 6 40

—

Саратов

Клапан КДМа-150

НАЗНАЧЕНИЕ Клапаны дыхательные механические КДМа-150 предназначены для герметизации газового пространства резервуаров со светлыми нефтепродуктами и поддержания давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения и уменьшения загрязнения окружающей среды их парами. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Обозначение клапана Пропускная способность, м³/ч Рабочее давление, Па Рабочий вакуум, Па Давление срабатывания, Па Вакуум срабатывания, Па КДМа-150/100 150 1961-40 245-20 1373±50 98-147 КДМа-150/150 200 1961-40 245-20 1373±50 98-147 КДМа-150/200 220 1961-40 245-20 1373±50 98-147 КДМа-150/250 250 1961-40 245-20 1373±50 98-147 ГАБАРИТНЫЙ ЧЕРТЕЖ Габаритные размеры Обозначение клапана диаметр условного прохода, мм длина L, мм ширина B, мм высота H, мм КДМа-150/100 100 550 450 644 КДМа-150/150 150 550 450 644 КДМа-150/200 200 550 450 624 КДМа-150/250 250 550 450 624 Присоединительные размеры Обозначение клапана диаметр межцентрового расстояния, мм диаметр отверстия, мм количество отверстий, шт. масса, кг КДМа-150/100 170 18 4 32 КДМа-150/150 225 18 4 36 КДМа-150/200 280 18 4 38 КДМа-150/250 335 18 6 40

—

Саратов

Электродвигатель 5АМ 315

НАЗНАЧЕНИЕ Электродвигатели асинхронные трехфазные c короткозамкнутым ротором серии 5АМ предназначены для привода механизмов, не требующих изменения частоты вращения (дымососов, вентиляторов и др.). Напряжение питания 220В/380В, 380В/660В, 400В, 690В при частоте 50 Гц. По заказу потребителей могут быть изготовлены электродвигатели на напряжение 230В/400В, 240В/415В и др. при частоте 50 Гц. Режим работы электродвигателей S1-S8. Электродвигатели со степенью защиты IP 54 выполнены в закрытом обдуваемом исполеннии. Система охлаждения IC 041. Класс нагревостойкости изоляции F. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип двигателя Мощность, кВт Частота вращения, об/мин Ток, А (U=380В) КПД, % Cosφ Степень защиты Iпуск/Iн Масса, кг 5АМ 315S2 160 3000 278 94 0,93 IP54 7,0 970 5АМ 315MА2 200 3000 344 95 0,93 IP54 8,0 1110 5АМ 315MВ2 250 3000 427 95,7 0,93 IP54 8,5 1190 5АМ 315S4e 160 1500 287 95,3 0,89 IP54 6,2 1057 5АМ 315M4e 200 1500 358 95,6 0,89 IP54 6,5 1150 5АМ 315S6e 110 1000 201 94,8 0,88 IP54 6,9 913 5АМ 315MA6e 132 1000 235 95 0,9 IP54 6,6 1010 5АМ 315MB6e 160 1000 288 95,1 0,89 IP54 7,5 1090 5АМ 315S8e 90 750 170 94,5 0,85 IP54 6,0 965 5АМ 315MА8e 110 750 206 94,5 0,86 IP54 5,9 1025 5АМ 315MB8e 132 750 253 94,5 0,84 IP54 6,5 1130 5АМ 315S10e 55 600 109 93,5 0,82 IP54 6,5 885 5АМ 315MА10e 75 600 143 93,5 0,85 IP54 6,1 927 5АМ 315MB10 90 600 182 93 0,81 IP54 5,8 975 5АМ 315S12e 45 500 93,2 93 0,79 IP54 5,6 888 5АМ 315MА12e 55 500 114 93 0,79 IP54 5,6 927 5АМ 315MB12 75 500 155 92,2 0,8 IP54 5,3 975 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ Монтажное исполнение IM 10...1, IM 10...2 Монтажное исполнение IM 2...1, IM 2...2 Монтажное исполнение IM 3...1, IM 3...2 Тип двигателя Число полюсов Габаритные размеры, мм L LC AD HD P AC AA H GD GF GA GC 5AM 315S 2 1160 1310 415 765 660 680 120 315 12 11 79,5 69 5AM 315M 2 1260 1410 415 765 660 680 120 315 12 11 79,5 69 5AM 315S 4 1290 1440 415 765 660 680 120 315 14 11 95 69 5AM 315M 4 1290 1440 415 765 660 680 120 315 14 11 95 69 5AM 315S 6, 8, 10, 12 1190 1340 415 765 660 680 120 315 14 11 95 69 5AM 315M 6, 8, 10, 12 1190 1340 415 765 660 680 120 315 14 11 95 69 Тип двигателя Число полюсов Установочные и присоединительные размеры, мм E EA B BB T LA C R F FA A 5AM 315S 2 140 140 406 620 6 22 216 0 20 18 508 5AM 315M 2 140 140 457 620 6 22 216 0 20 18 508 5AM 315S 4 170 140 406 620 6 22 216 0 25 18 508 5AM 315M 4 170 140 406 620 6 22 216 0 25 18 508 5AM 315S 6, 8, 10, 12 170 140 457 620 6 22 216 0 25 18 508 5AM 315M 6, 8, 10, 12 170 140 457 620 6 22 216 0 25 18 508 Тип двигателя Число полюсов Установочные и присоединительные размеры, мм AB HA HC D DA K M S N 45° 22,5° 5AM 315S 2 608 40 640 75 65 28 600 24 550 - 22,5° 5AM 315M 2 608 40 640 75 65 28 600 24 550 - 22,5° 5AM 315S 4 608 40 640 90 65 28 600 24 550 - 22,5° 5AM 315M 4 608 40 640 90 65 28 600 24 550 - 22,5° 5AM 315S 6, 8, 10, 12 608 40 640 90 65 28 600 24 550 - 22,5° 5AM 315M 6, 8, 10, 12 608 40 640 90 65 28 600 24 550 - 22,5°Принцип действия: Асинхронные Количество фаз: Трехфазные Тип ротора: Короткозамкнутый

—

Саратов

Насос К 200-150-400 (а)

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг К200-150-400 400 50 5,0 1500 90 250 985 К200-150-400а 400 40 5,0 1500 75 250 940 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса L I I1 I2 I3 I4 H h К200-150-400 1800 830 160 245 150 1550 715 765 435 К200-150-400а 1770 830 160 245 150 1550 715 765 435 Всасывающий патрубок Напорный патрубок Dy D D1 D2 d n I5 I6 C3 Dy1 D3 D4 D5 n1 d1 c2 b1 200 335 295 268 М20 8 25 35 3 150 280 240 212 8 22 3 21 Марка насоса Двигатель Типоразмер Мощность, кВт К200-150-400 А250М4 5АМ250М4 90 К200-150-400а А250S4 5АМ250S4 75 Примечание: Размеры и масса агрегата в скобках указаны для агрегатов с плитой из профиля.

—

Саратов

Насос К 200-150-315 (а)

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг К200-150-315 315 32 4,2 1500 45 210 645 К200-150-315а 290 26 4,2 1500 37 210 590 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса L I I1 I2 I3 I4 H h К200-150-315 1670 1650 830 160 245 357 1410 660 670 385 К200-150-315а 1585 1600 830 160 245 357 1410 660 670 385 Всасывающий патрубок Напорный патрубок Dy D D1 D2 d n I5 I6 C3 Dy1 D3 D4 D5 n1 d1 c2 b1 200 335 295 268 М20 8 25 35 3 150 280 240 212 8 23 3 21 Марка насоса Двигатель Типоразмер Мощность, кВт К200-150-315 А200L4 5А200L4 45 К200-150-315а А200М4 5А200М4 37 Примечание: Размеры и масса агрегата в скобках указаны для агрегатов с плитой из профиля.

—

Саратов

Насос 1К 150-125-315

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг 1К150-125-315 200 32 1500 18,5 - 37 180 580 ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСА Размеры в мм I I1 I2 a a1 a2 a3 a4 b b1 b2 b3 b4 b5 B B1 140 558 80 355 150 200 70 30 500 400 300 110 160 14 - - Размеры в мм D D0 D1 D2 D3 D4 D5 D6 d d1 d2 d3 H H1 H2 n n1 260 150 225 202 125 184 210 245 M16 24 42 635 355 280 8 Марка насоса Максимальная подача, м3/ч Двигатель Масса агрегата, кг Типоразмер Мощность эл.двигателя, кВт Частота вращения, c-1(об/мин) Напряжение, В 1К150-125-315м-с 1К150-125-315м-т 296 5А200М4 37 25 (1500) 220, 380 530 А200М4 514 ВА200М4 580 4АМН180М4 490 1К150-125-315-с 1К150-125-315-т 280 5А200М4 37 530 А200М4 514 ВА200М4 580 4АМН180М4 490 1К150-125-315-с 1К150-125-315-т 245 АИР180М4 30 25 (1500) 220, 380 490 А180М4 490 4AMH180S4 470 ВА180М4 534 1К150-125-315а-с 1К150-125-315а-т 250 АИР180М4 30 490 А180М4 490 4AMH180S4 470 ВА180М4 534 1К150-125-315б-с 1К150-125-315б-т 230 AИP180S4 22 470 A180S4 457 BA180S4 505 1К150-125-315б-с 1К150-125-315б-т 200 АИР160М4 18,5 442 5А160М4 440 ВА160М4 490

—

Саратов

Электродвигатель 5АМ 280

НАЗНАЧЕНИЕ Электродвигатели асинхронные трехфазные c короткозамкнутым ротором серии 5АМ предназначены для привода механизмов, не требующих изменения частоты вращения (дымососов, вентиляторов и др.). Напряжение питания 220В/380В, 380В/660В, 400В, 690В при частоте 50 Гц. По заказу потребителей могут быть изготовлены электродвигатели на напряжение 230В/400В, 240В/415В и др. при частоте 50 Гц. Режим работы электродвигателей S1-S8. Электродвигатели со степенью защиты IP 54 выполнены в закрытом обдуваемом исполеннии. Система охлаждения IC 041. Класс нагревостойкости изоляции F. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип двигателя Мощность, кВт Частота вращения, об/мин Ток, А (U=380В) КПД, % Cosφ Степень защиты Iпуск/Iн Масса, кг 5АМ 280S2 110 3000 195 93,5 0,92 IP54 6,5 685 5АМ 280M2 132 3000 232 94,5 0,92 IP54 7,2 770 5АМ 280S4e 110 1500 202 95,1 0,87 IP54 6,4 742 5АМ 280M4e 132 1500 238 95,8 0,88 IP54 7,5 855 5АМ 280S6e 75 1000 142 94,5 0,85 IP54 6,2 720 5АМ 280M6e 90 1000 171 94,5 0,85 IP54 6,2 780 5АМ 280S8e 55 750 108 93,6 0,83 IP54 5,9 705 5АМ 280M8e 75 750 148 94 0,82 IP54 6,0 790 5АМ 280S10e 37 600 76,6 93 0,79 IP54 6,5 710 5АМ 280M10e 45 600 91,6 93,5 0,8 IP54 6,5 760 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ Монтажное исполнение IM 10...1, IM 10...2 Монтажное исполнение IM 2...1, IM 2...2 Монтажное исполнение IM 3...1, IM 3...2 Тип двигателя Число полюсов Габаритные размеры, мм L LC AD HD P AC AA H GD GF GA GC 5AM 280S 2 1080 1230 255 660 660 620 120 280 12 11 74,5 69 5AM 280M 2 1080 1230 255 660 660 620 120 280 12 11 74,5 69 4 1180 1230 255 660 660 620 120 280 14 11 85 69 5AM 280S 4, 6, 8, 10 1180 1260 255 660 660 620 120 280 14 11 85 69 5AM 280M 6, 8, 10 1110 1260 255 660 660 620 120 280 14 11 85 69 Тип двигателя Число полюсов Установочные и присоединительные размеры, мм E EA B BB T LA C R F FA A 5AM 280S 2 140 140 368 510 6 22 190 0 20 18 457 5AM 280M 2 140 140 419 510 6 22 190 0 20 18 457 4 170 140 419 510 6 22 190 0 22 18 457 5AM 280S 4, 6, 8, 10 170 140 368 510 6 22 190 0 22 18 457 5AM 280M 6, 8, 10 170 140 419 510 6 22 190 0 22 18 457 Тип двигателя Число полюсов Установочные и присоединительные размеры, мм AB HA HC D DA K M S N 45° 22,5° 5AM 280S 2 560 30 545 70 65 24 600 24 550 - 22,5° 5AM 280M 2 560 30 545 70 65 24 600 24 550 - 22,5° 4 560 30 545 80 65 24 600 24 550 - 22,5° 5AM 280S 4, 6, 8, 10 560 30 545 80 65 24 600 24 550 - 22,5° 5AM 280M 6, 8, 10 560 30 545 80 65 24 600 24 550 - 22,5°Принцип действия: Асинхронные Количество фаз: Трехфазные Тип ротора: Короткозамкнутый

—

Саратов

Электродвигатель 5А 225

НАЗНАЧЕНИЕ Электродвигатели асинхронные трехфазные c короткозамкнутым ротором серии 5А предназначены для привода механизмов, не требующих изменения частоты вращения (дымососов, вентиляторов и др.). Напряжение питания 220В/380В, 380В/660В, 400В, 690В при частоте 50 Гц. По заказу потребителей могут быть изготовлены электродвигатели на напряжение 230В/400В, 240В/415В и др. при частоте 50 Гц. Режим работы электродвигателей S1-S8. Электродвигатели со степенью защиты IP 54 выполнены в закрытом обдуваемом исполеннии. Система охлаждения IC 041. Класс нагревостойкости изоляции F. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип двигателя Мощность, кВт Частота вращения, об/мин Ток, А (U=380В) КПД, % Cosφ Степень защиты Iпуск/Iн Масса, кг 5А 225М2 55 3000 98,5 93,4 0,91 IP54 7,5 340 5А 225М4 55 1500 105 93 0,86 IP54 6,5 345 5А 225М6 37 1000 73 91,5 0,84 IP54 6,2 330 5А 225М8 30 750 64,5 91 0,78 IP54 5,5 340 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ Монтажное исполнение IM 10...1, IM 10...2 Монтажное исполнение IM 2...1, IM 2...2 Монтажное исполнение IM 3...1, IM 3...2 Тип двигателя Число полюсов Габаритные размеры, мм L LC AD HD P AC AA H GD GF GA GC 5A 225M 2 835 952 210 540 550 460 100 225 10 10 59 59 4, 6, 8 865 1012 210 540 550 460 100 225 11 11 69 64 12 865 - 210 540 - 460 100 225 11 - 69 - Тип двигателя Число полюсов Установочные и присоединительные размеры, мм E EA B BB T LA C R F FA A 5A 225M 2 110 110 311 375 5 22 149 0 16 16 356 4, 6, 8 110 140 311 375 5 22 149 0 18 18 356 12 140 - 311 375 - - 149 - 18 - 356 Тип двигателя Число полюсов Установочные и присоединительные размеры, мм AB HA HC D DA K M S N 45° 22,5° 5A 225M 2 425 30 445 55 55 19 500 19 450 - 22,5° 4, 6, 8 425 30 445 65 60 19 500 19 450 - 22,5° 12 425 30 445 65 - 19 - - - - -Принцип действия: Асинхронные Количество фаз: Трехфазные Тип ротора: Короткозамкнутый

—

Саратов

Электродвигатель 5А 200

НАЗНАЧЕНИЕ Электродвигатели асинхронные трехфазные c короткозамкнутым ротором серии 5А предназначены для привода механизмов, не требующих изменения частоты вращения (дымососов, вентиляторов и др.). Напряжение питания 220В/380В, 380В/660В, 400В, 690В при частоте 50 Гц. По заказу потребителей могут быть изготовлены электродвигатели на напряжение 230В/400В, 240В/415В и др. при частоте 50 Гц. Режим работы электродвигателей S1-S8. Электродвигатели со степенью защиты IP 54 выполнены в закрытом обдуваемом исполеннии. Система охлаждения IC 041. Класс нагревостойкости изоляции F. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип двигателя Мощность, кВт Частота вращения, об/мин Ток, А (U=380В) КПД, % Cosφ Степень защиты Iпуск/Iн Масса, кг 5А 200М2 37 3000 67 93 0,9 IP54 7,4 235 5А 200L2 45 3000 81,5 93,4 0,9 IP54 7,4 255 5А 200М4 37 1500 72 92 0,85 IP54 6,7 245 5А 200L4 45 1500 87 92,5 0,85 IP54 7,1 270 5А 200М6 22 1000 44,5 90,5 0,83 IP54 6,0 245 5А 200L6 30 1000 60 90,5 0,84 IP54 6,0 280 5А 200М8 18,5 750 41 90 0,76 IP54 6,4 240 5А 200L8 22 750 48,5 90 0,77 IP54 6,2 260 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ Монтажное исполнение IM 10...1, IM 10...2 Монтажное исполнение IM 2...1, IM 2...2 Монтажное исполнение IM 3...1, IM 3...2 Тип двигателя Число полюсов Габаритные размеры, мм L LC AD HD P AC AA H GD GF GA GC 5A 200M 2 735 850 210 495 450 410 90 200 10 10 59 59 4, 6, 8 765 880 210 495 450 410 90 200 11 10 64 59 5A 200L 2 781 895 210 495 450 410 90 200 10 10 59 59 4, 6, 8 811 925 210 495 450 410 90 200 11 10 64 59 12 811 - 210 495 - 410 90 200 11 - 64 - Тип двигателя Число полюсов Установочные и присоединительные размеры, мм E EA B BB T LA C R F FA A 5A 200M 2 110 110 267 337 5 17 133 0 16 16 318 4, 6, 8 140 110 267 337 5 17 133 0 18 16 318 5A 200L 2 110 110 305 375 5 17 133 0 16 16 318 4, 6, 8 140 110 305 375 5 17 133 0 18 16 318 12 140 - 305 375 - - 133 - 18 - 318 Тип двигателя Число полюсов Установочные и присоединительные размеры, мм AB HA HC D DA K M S N 45° 22,5° 5A 200M 2 395 25 402 55 55 19 400 19 350 - 22,5° 4, 6, 8 395 25 402 60 55 19 400 19 350 - 22,5° 5A 200L 2 395 25 402 55 55 19 400 19 350 - 22,5° 4, 6, 8 395 25 402 60 55 19 400 19 350 - 22,5° 12 395 25 402 60 - 19 - - - - -Принцип действия: Асинхронные Количество фаз: Трехфазные Тип ротора: Короткозамкнутый

—

Саратов

Электродвигатель АИР 180

НАЗНАЧЕНИЕ Электродвигатели асинхронные трехфазные c короткозамкнутым ротором серии АИР предназначены для привода механизмов, не требующих изменения частоты вращения (дымососов, вентиляторов и др.). Напряжение питания 220В/380В, 380В/660В, 400В, 690В при частоте 50 Гц. По заказу потребителей могут быть изготовлены электродвигатели на напряжение 230В/400В, 240В/415В и др. при частоте 50 Гц. Режим работы электродвигателей S1-S8. Электродвигатели со степенью защиты IP 54 выполнены в закрытом обдуваемом исполеннии. Система охлаждения IC 041. Класс нагревостойкости изоляции F. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип двигателя Мощность, кВт Частота вращения, об/мин Ток, А (U=380В) КПД, % Cosφ Степень защиты Iпуск/Iн Масса, кг АИР 180S2 22 3000 41,5 90,5 0,89 IP54 6,8 160 АИР 180M2 30 3000 56,3 91,5 0,89 IP54 8,0 180 АИР 180S4 22 1500 44 90,5 0,84 IP54 6,8 170 АИР 180M4 30 1500 57,5 91,5 0,87 IP54 7,0 190 АИР 180M6 18,5 1000 37,5 89,5 0,84 IP54 6,5 180 АИР 180M8 15 750 33 88 0,78 IP54 5,3 180 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ Монтажное исполнение IM 10...1, IM 10...2 Монтажное исполнение IM 2...1, IM 2...2 Монтажное исполнение IM 3...1, IM 3...2 Тип двигателя Число полюсов Габаритные размеры, мм L LC AD HD P AC AA H GD GF GA GC АИР 180S 2 630 744 196 440 400 375 60 180 9 9 51,5 51,5 4 630 744 196 440 400 375 60 180 10 9 59 51,5 АИР 180M 2 680 794 196 440 400 375 60 180 9 9 51,5 51,5 4, 6, 8 680 794 196 440 400 375 60 180 10 9 59 51,5 АИР 180MB 12 680 - 196 440 - 375 60 180 10 - 59 - Тип двигателя Число полюсов Установочные и присоединительные размеры, мм E EA B BB T LA C R F FA A АИР 180S 2 110 110 203 253 5 15 121 0 14 14 279 4 110 110 203 253 5 15 121 0 16 14 279 АИР 180M 2 110 110 241 290 5 15 121 0 14 14 279 4, 6, 8 110 110 241 290 5 15 121 0 16 14 279 АИР 180MB 12 110 - 241 290 - - 121 - 16 - 279 Тип двигателя Число полюсов Установочные и присоединительные размеры, мм AB HA HC D DA K M S N 45° 22,5° АИР 180S 2 320 20 360 48 48 15 350 19 300 45° - 4 320 20 360 55 48 15 350 19 300 45° - АИР 180M 2 320 20 360 48 48 15 350 19 300 45° - 4, 6, 8 320 20 360 55 48 15 350 19 300 45° - АИР 180MB 12 320 20 360 55 - 15 - - - - -Принцип действия: Асинхронные Количество фаз: Трехфазные Тип ротора: Короткозамкнутый

—

Саратов

Электродвигатель 5А 80

НАЗНАЧЕНИЕ Электродвигатели асинхронные трехфазные c короткозамкнутым ротором серии 5А предназначены для привода механизмов, не требующих изменения частоты вращения (дымососов, вентиляторов и др.). Напряжение питания 220В/380В, 380В/660В, 400В, 690В при частоте 50 Гц. По заказу потребителей могут быть изготовлены электродвигатели на напряжение 230В/400В, 240В/415В и др. при частоте 50 Гц. Режим работы электродвигателей S1-S8. Электродвигатели со степенью защиты IP 54 выполнены в закрытом обдуваемом исполеннии. Система охлаждения IC 041. Класс нагревостойкости изоляции F. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип двигателя Мощность, кВт Частота вращения, об/мин Ток, А (U=380В) КПД, % Cosφ Степень защиты Iпуск/Iн Масса, кг 5А 80МА2 1,5 3000 3,4 80 0,84 IP54 6,5 14 5А 80МВ2 2,2 3000 4,9 81 0,85 IP54 6,5 15,5 5А 80МА4 1,1 1500 2,9 73 0,79 IP54 4,8 13 5А 80МВ4 1,5 1500 3,8 75 0,81 IP54 5,5 14,7 5А 80МА6 0,75 1000 2,4 70 0,68 IP54 4,5 14 5А 80МВ6 1,1 1000 3,4 71 0,69 IP54 4,5 16 5А 80МА8 0,37 750 1,6 56 0,62 IP54 3,5 13,5 5А 80МВ8 0,55 750 2,4 58 0,6 IP54 3,5 15,7 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ Монтажное исполнение IM 10...1, IM 10...2 Монтажное исполнение IM 2...1, IM 2...2 Монтажное исполнение IM 3...1, IM 3...2 Тип двигателя Число полюсов Габаритные размеры, мм L LC AD HD P AC AA H GD GF GA GC 5A 80MA 2, 4, 6, 8 295 348 75 194 200 178 30 80 6 6 24,5 24,5 295 348 75 194 160 178 30 80 6 6 24,5 24,5 295 348 75 194 120 178 30 80 6 6 24,5 24,5 5A 80MB 320 372 75 194 200 178 30 80 6 6 24,5 24,5 320 372 75 194 160 178 30 80 6 6 24,5 24,5 320 372 75 194 120 178 30 80 6 6 24,5 24,5 Тип двигателя Число полюсов Установочные и присоединительные размеры, мм E EA B BB T LA C R F FA A 5A 80MA 2,4,6,8 50 50 100 125 3,5 10 50 0 6 6 125 50 50 100 125 3,5 10 50 0 6 6 125 50 50 100 125 3 10 50 0 6 6 125 5A 80MB 50 50 100 125 3,5 10 50 0 6 6 125 50 50 100 125 3,5 10 50 0 6 6 125 50 50 100 125 3 10 50 0 6 6 125 Тип двигателя Число полюсов Установочные и присоединительные размеры, мм AB HA HC D DA K M S N 45° 22,5° 5A 80MA 2,4,6,8 150 10 175 22 22 10 x 12 165 12 130 45° - 150 10 175 22 22 10 x 12 130 М8 110 45° - 150 10 175 22 22 10 x 12 100 М6 80 45° - 5A 80MB 150 10 175 22 22 10 x 12 165 12 130 45° - 150 10 175 22 22 10 x 12 130 М8 110 45° - 150 10 175 22 22 10 x 12 100 М6 80 45° -Принцип действия: Асинхронные Количество фаз: Трехфазные Тип ротора: Короткозамкнутый

—

Саратов

Электродвигатель 5АМ 112

НАЗНАЧЕНИЕ Электродвигатели асинхронные трехфазные c короткозамкнутым ротором серии 5АМ предназначены для привода механизмов, не требующих изменения частоты вращения (дымососов, вентиляторов и др.). Напряжение питания 220В/380В, 380В/660В, 400В, 690В при частоте 50 Гц. По заказу потребителей могут быть изготовлены электродвигатели на напряжение 230В/400В, 240В/415В и др. при частоте 50 Гц. Режим работы электродвигателей S1-S8. Электродвигатели со степенью защиты IP 54 выполнены в закрытом обдуваемом исполеннии. Система охлаждения IC 041. Класс нагревостойкости изоляции F. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип двигателя Мощность, кВт Частота вращения, об/мин Ток, А (U=380В) КПД, % Cosφ Степень защиты Iпуск/Iн Масса, кг 5АМ 112М2 7,5 3000 14,6 87,5 0,89 IP54 7,5 56,5 5АМ 112М4 5,5 1500 11,7 86 0,83 IP54 6,7 56,5 5АМ 112МA6 3,0 1000 7,0 81 0,8 IP54 5,5 50,5 5АМ 112МB6 4,0 1000 9,2 82 0,81 IP54 5,5 55 5АМ 112МA8 3,0 750 6,0 79 0,7 IP54 4,8 50 5АМ 112МB8 4,0 750 8,3 79 0,7 IP54 4,6 54,5 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ Монтажное исполнение IM 10...1, IM 10...2 Монтажное исполнение IM 2...1, IM 2...2 Монтажное исполнение IM 3...1, IM 3...2 Тип двигателя Число полюсов Габаритные размеры, мм L LC AD HD P AC AA H GD GF GA GC 5AM 112 2, 4, 6, 8 480 563 115 280 300 246 38 112 8 8 35 35 Тип двигателя Число полюсов Установочные и присоединительные размеры, мм E EA B BB T LA C R F FA A 5AM 112 2, 4, 6, 8 80 80 - 212 5 12 70 0 10 10 190 Тип двигателя Число полюсов Установочные и присоединительные размеры, мм AB HA HC D DA K M S N 45° 22,5° 5AM 112 2, 4, 6, 8 228 14 235 32 32 12 265 15 230 45° -Принцип действия: Асинхронные Количество фаз: Трехфазные Тип ротора: Короткозамкнутый

—

Саратов

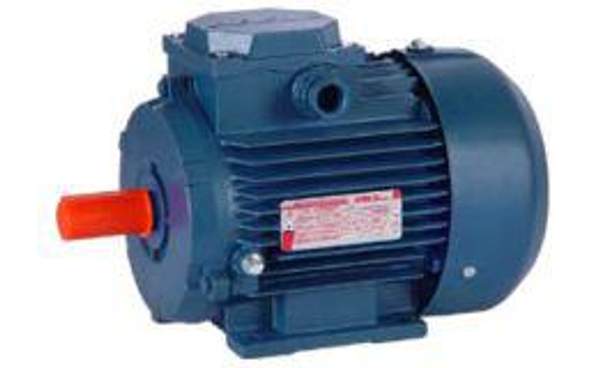

Электродвигатель АИРМ 132

НАЗНАЧЕНИЕ Электродвигатели асинхронные трехфазные c короткозамкнутым ротором серии АИРМ предназначены для привода механизмов, не требующих изменения частоты вращения (дымососов, вентиляторов и др.). Напряжение питания 220В/380В, 380В/660В, 400В, 690В при частоте 50 Гц. По заказу потребителей могут быть изготовлены электродвигатели на напряжение 230В/400В, 240В/415В и др. при частоте 50 Гц. Режим работы электродвигателей S1-S8. Электродвигатели со степенью защиты IP 54 выполнены в закрытом обдуваемом исполеннии. Система охлаждения IC 041. Класс нагревостойкости изоляции F. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип двигателя Мощность, кВт Частота вращения, об/мин Ток, А (U=380В) КПД, % Cosφ Степень защиты Iпуск/Iн Масса, кг АИРМ 132М2 11 3000 21 88,5 0,9 IP54 8,0 77,5 АИРМ 132S4 7,5 1500 15,4 87,5 0,85 IP54 7,0 70 АИРМ 132М4 11 1500 22,1 89 0,85 IP54 7,3 83,5 АИРМ 132S6 5,5 1000 12,4 84,5 0,8 IP54 5,8 68,5 АИРМ 132М6 5,7 1000 16,7 85,5 0,8 IP54 6,3 81,5 АИРМ 132S8 4,0 750 10,6 82 0,7 IP54 4,8 68,5 АИРМ 132М8 5,5 750 13,8 83 0,73 IP54 5,3 82 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ Монтажное исполнение IM 10...1, IM 10...2 Монтажное исполнение IM 2...1, IM 2...2 Монтажное исполнение IM 3...1, IM 3...2 Тип двигателя Число полюсов Габаритные размеры, мм L LC AD HD P AC AA H GD GF GA GC АИРМ 132S 2, 4, 6, 8 460 546 115 325 350 288 45 132 8 8 41 41 АИРМ 132M 2, 4, 6, 8 498 584 115 325 350 288 45 132 8 8 41 41 Тип двигателя Число полюсов Установочные и присоединительные размеры, мм E EA B BB T LA C R F FA A АИРМ 132S 2, 4, 6, 8 80 80 - 174 5 19 89 0 10 10 216 АИРМ 132M 2, 4, 6, 8 80 80 178 212 5 19 89 0 10 10 216 Тип двигателя Число полюсов Установочные и присоединительные размеры, мм AB HA HC D DA K M S N 45° 22,5° АИРМ 132S 2, 4, 6, 8 258 16 275 38 38 12 300 19 250 45° - АИРМ 132M 2, 4, 6, 8 258 16 275 38 38 12 300 19 250 45° -Принцип действия: Асинхронные Количество фаз: Трехфазные Тип ротора: Короткозамкнутый

—

Саратов

Электродвигатель 5А 160

НАЗНАЧЕНИЕ Электродвигатели асинхронные трехфазные c короткозамкнутым ротором серии 5А предназначены для привода механизмов, не требующих изменения частоты вращения (дымососов, вентиляторов и др.). Напряжение питания 220В/380В, 380В/660В, 400В, 690В при частоте 50 Гц. По заказу потребителей могут быть изготовлены электродвигатели на напряжение 230В/400В, 240В/415В и др. при частоте 50 Гц. Режим работы электродвигателей S1-S8. Электродвигатели со степенью защиты IP 54 выполнены в закрытом обдуваемом исполеннии. Система охлаждения IC 041. Класс нагревостойкости изоляции F. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип двигателя Мощность, кВт Частота вращения, об/мин Ток, А (U=380В) КПД, % Cosφ Степень защиты Iпуск/Iн Масса, кг 5A 160S2 15 3000 28,5 90 0,89 IP54 6.8 122 5A 160M2 18,5 3000 34,9 90,5 0,89 IP54 7.0 133 5A 160S4 15 1500 29,6 89,5 0,86 IP54 6,1 127 5A 160M4 18,5 1500 36,3 90 0,86 IP54 6,5 140 5A 160S6 11 1000 23,4 87 0,82 IP54 6,5 122 5A 160M6 15 1000 31 88,5 0,83 IP54 6,8 150 5A 160S8 7,5 750 18,4 86 0,72 IP54 5,0 120 5A 160M8 11 750 26 87 0,74 IP54 5,0 145 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ Монтажное исполнение IM 10...1, IM 10...2 Монтажное исполнение IM 2...1, IM 2...2 Монтажное исполнение IM 3...1, IM 3...2 Тип двигателя Число полюсов Габаритные размеры, мм L LC AD HD P AC AA H GD GF GA GC 5A 160S 2 670 785 196 402 350 334 50 160 8 8 45 45 4, 6, 8 670 785 196 402 350 334 50 160 9 8 51,5 45 5A 160M 2 700 815 196 402 350 334 50 160 8 8 45 45 4, 6, 8 700 815 196 402 350 334 50 160 9 8 51,5 45 Тип двигателя Число полюсов Установочные и присоединительные размеры, мм E EA B BB T LA C R F FA A 5A 160S 2 110 110 178 262 5 13 108 0 12 12 254 4, 6, 8 110 110 178 262 5 13 108 0 14 12 254 5A 160M 2 110 110 210 306 5 13 108 0 12 12 254 4, 6, 8 110 110 210 306 5 13 108 0 14 12 254 Тип двигателя Число полюсов Установочные и присоединительные размеры, мм AB HA HC D DA K M S N 45° 22,5° 5A 160S 2 304 20 325 42 42 15 300 19 250 45° - 4, 6, 8 304 20 325 48 42 15 300 19 250 45° - 5A 160M 2 304 20 325 42 42 15 300 19 250 45° - 4, 6, 8 304 20 325 48 42 15 300 19 250 45° -Принцип действия: Асинхронные Количество фаз: Трехфазные Тип ротора: Короткозамкнутый

—

Саратов

Насос К 200-150-250 (а)

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг К200-150-250 315 20 4,2 1500 30 170 460 К200-150-250а 290 17 4,2 1500 22 170 440 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса L I I1 I2 I3 I4 H h К200-150-250 1375 690 160 163 275 1170 610 350 К200-150-250а 1325 690 160 163 275 1170 610 350 Всасывающий патрубок Напорный патрубок Dy D D1 D2 d n I5 I6 C3 Dy1 D3 D4 D5 n1 d1 c2 b1 200 335 295 268 М20 8 25 35 3 150 280 240 212 8 23 3 21 Марка насоса Двигатель Типоразмер Мощность, кВт К200-150-250 АИР180М4 30 К200-150-250а АИР180S4 22 Примечание: Размеры и масса агрегата в скобках указаны для агрегатов с плитой из профиля.

—

Саратов

Насос 2К 100-80-160

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг 2К100-80-160 100 32 3000 11 61 185 2К100-80-160 100 32 3000 15 61 234 2К100-80-160 100 32 3000 18,5 61 245 ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСА Размеры в мм I I1 I2 a a1 a2 a3 a4 b b1 b2 b3 b4 b5 100 415 80 270 95+0,3 125 45 16 280 212±0,5 150 110 145 14 Размеры в мм B B1 R D D0 D1 D2 D3 D4 D5 D6 d 7H d1 7H d2 d3 7H 155 150 7 205 100 170 148 80 133 160 195 М16 М16 14 32-0,025 Размеры в мм H H1 H2 n n1 f 385 225 160 4 4 10 ГАБАРИТНЫЕ РАЗМЕРЫ АРЕГАТА Марка насоса Максимальная подача, м3/ч Двигатель Типоразмер Мощность, кВт Частота вращения, c-1(об/мин) Напряжение, B 2К100-80-160м 128 АИР160М2 18,5 50(3000) 220,380 128 5А160М2 18,5 2К100-80-160 125 AИP160S2 15 125 5A160S2 15 2К100-80-160а 120 AИP160S2 15 120 5A160S2 15 2К100-80-160б 115 А132М2 11 115 АИРМ132М2 11 2К100-80-160в 110 А132М2 11 110 АИРМ132М2 11 Размеры в мм L L1 I I1 A A1 H H1 B B1 B2 Масса, кг 1165 975 150 178 620+1,1 230+1,1 540 295 350 324 160 238 1220 537 334 196 245 1125 540 350 160 224 1190 537 334 196 234 1125 540 350 160 224 1190 537 334 196 234 1025 895 600+1,1 490 285 155 182 1018 485 290 288 185 1025 490 285 182 1018 485 288 185

—

Саратов

Насос К 150-125-250 (а)

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг К150-125-250 200 20 4,2 1500 18,5 140 370 К150-125-250а 180 16 4,2 1500 15 140 355 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса L I I1 I2 I3 I4 H h К150-125-250 1335 670 140 145 237 1102 565 320 К150-125-250а 1305 670 140 145 237 1102 565 320 Всасывающий патрубок Напорный патрубок Dy D D1 D2 d n I5 I6 C3 Dy1 D3 D4 D5 n1 d1 c2 b1 150 280 240 212 М20 8 25 35 3 125 245 210 184 8 18 3 21 Марка насоса Двигатель Типоразмер Мощность, кВт К150-125-250 АИР160М4 18,5 К150-125-250а АИР160S4 15 Примечание: Размеры и масса агрегата в скобках указаны для агрегатов с плитой из профиля.

—

Саратов

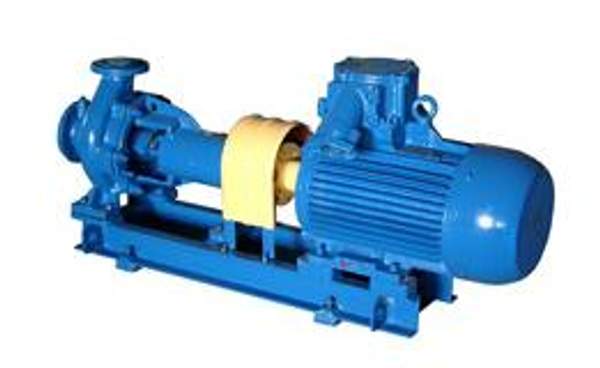

Насос К 150-125-315 (а)

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг К150-125-315 200 32 4,0 1500 30 161 450 К150-125-315а 180 26 4,0 1500 22 161 430 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса L I I1 I2 I3 I4 H h К150-125-315 1375 690 140 163 275 1170 610 350 К150-125-315а 1325 690 140 163 275 1170 610 350 Всасывающий патрубок Напорный патрубок Dy D D1 D2 d n I5 I6 C3 Dy1 D3 D4 D5 n1 d1 c2 b1 150 280 240 212 М20 8 25 35 3 125 245 210 184 8 18 3 21 Марка насоса Двигатель Типоразмер Мощность, кВт К150-125-315 АИР180М4 30 К150-125-315а АИР180S4 22 Примечание: Размеры и масса агрегата в скобках указаны для агрегатов с плитой из профиля.

—

Саратов

Насос К 100-80-160 (а)

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг К100-80-160 100 32 4,5 3000 15 78 265 К100-80-160а 90 26 4,5 3000 11 78 210 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса L I I1 I2 I3 I4 H h К100-80-160 1235 600 100 93 167 (175) 1020 455 230 К100-80-160а 1105 600 100 93 167 (175) 971 425 230 Всасывающий патрубок Напорный патрубок Dy D D1 D2 d n I5 I6 C3 Dy1 D3 D4 D5 n1 d1 c2 b1 100 210 180 158 М16 8 22 31 3 80 195 160 138 4 18 3 17 Марка насоса Двигатель Типоразмер Мощность, кВт К100-80-160 АИР160S2 15 К100-80-160а АИР132M2 11 Примечание: Размеры и масса агрегата в скобках указаны для агрегатов с плитой из профиля.

—

Саратов

Насос 1К 100-80-160

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг 1К100-80-160 100 32 3000 11 - 18,5 61 273 ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСА Размеры в мм I I1 I2 a a1 a2 a3 a4 b b1 b2 b3 b4 b5 B B1 100 415 80 270 95 ± 0,3 125 45 16 280 212 150 110 145 14 155 150 Размеры в мм D D0 D1 D2 D3 D4 D5 D6 d d1 d2 d3 H H1 H2 n n1 205 100 170 148 80 133 160 195 M16 14 32 385 225 160 4 Марка насоса Максимальная подача, м3/ч Двигатель Масса агрегата, кг Типоразмер Мощность эл.двигателя, кВт Частота вращения, c-1(об/мин) Напряжение, В 1К100-80-160м-с 1К100-80-160м-т 128 АИР160М2 18,5 50 (3000) 220, 380 238 5А160М2 245 АИМР160М2 273 ВА160М2 273 1К100-80-160-с 1К100-80-160-т 125 AИP160S2 15 224 5A160S2 234 AИMP160S2 258 BA160S2 253 1К100-80-160а-с 1К100-80-160а-т 120 AИP160S2 15 224 5A160S2 234 AИMP160S2 258 BA160S2 253 1К100-80-160б-с 1К100-80-160б-т 115 А132М2 11 182 АИРМ132М2 185 АИМ132М2 230 ВА132М2 205 1К100-80-160в-с 1К100-80-160в-т 110 А132М2 11 182 АИРМ132М2 185 АИМ132М2 230 ВА132М2 205

—

Саратов

Насос 1К 100-65-250

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг 1К100-65-250 100 80 3000 30 - 55 90 541 ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСА Размеры в мм I I1 I2 a a1 a2 a3 a4 b b1 b2 b3 b4 b5 B B1 125 500 80 370 120 160 45 16 360 280 200 110 145 14 155 140 Размеры в мм D D0 D1 D2 D3 D4 D5 D6 d d1 d2 d3 H H1 H2 n n1 205 100 170 148 65 122 145 180 M16 18 32 450 250 200 4 Марка насоса Максимальная подача, м3/ч Двигатель Масса агрегата, кг Типоразмер Мощность эл.двигателя, кВт Частота вращения, c-1(об/мин) Напряжение, В 1К100-65-250м-с 1К100-65-250м-т 140 5А225М2 55 50 (3000) 220, 380 510 А225М2 500 ВА225М2 541 5АН200М2 420 1К100-65-250-с 1К100-65-250-т 127 5A200L2 45 426 A200L2 425 BA200L2 486 4АМН180М2 351 1К100-65-250а-с 1К100-65-250а-т 120 5А200М2 37 405 А200М2 401 ВА200М2 465 4AMH180S2 336 1К100-65-250б-с 1К100-65-250б-т 112 АИР180М2 30 346 А180М2 336 ВА180М2 387

—

Саратов

Насос К 100-65-250 (а)

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг К100-65-250 100 80 4,5 3000 45 95 460 К100-65-250а 90 67 4,5 3000 37 95 435 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса L I I1 I2 I3 I4 H h К100-65-250 1435 1410 625 125 145 237 1194 545 555 270 К100-65-250а 1435 1365 625 125 145 237 1194 545 555 270 Всасывающий патрубок Напорный патрубок Dy D D1 D2 d n I5 I6 C3 Dy1 D3 D4 D5 n1 d1 c2 b1 100 210 180 158 М16 8 22 38 3 65 180 145 122 4 18 3 21 Марка насоса Двигатель Типоразмер Мощность, кВт К100-65-250 А200L2 5А200L2 45 К100-65-250а А200М2 5А200М2 37 Примечание: Размеры и масса агрегата в скобках указаны для агрегатов с плитой из профиля.

—

Саратов

Насос 1К 80-65-160

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг 1К80-65-160 50 32 3000 7,5 - 15 60 256 ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСА Размеры в мм I I1 I2 a a1 a2 a3 a4 b b1 b2 b3 b4 b5 B B1 100 415 80 270 95 ± 0,3 125 45 16 280 212 150 110 145 14 150 140 Размеры в мм D D0 D1 D2 D3 D4 D5 D6 d d1 d2 d3 H H1 H2 n n1 195 80 160 133 65 122 145 180 M16 14 32 360 200 160 4 Марка насоса Максимальная подача, м3/ч Двигатель Масса агрегата, кг Типоразмер Мощность эл.двигателя, кВт Частота вращения, c-1(об/мин) Напряжение, В 1К80-65-160м-с 1К80-65-160м-т 75 AИP160S2 15 50 (3000) 220, 380 222 5A160S2 232 AИMP160S2 256 BA160S2 252 1К80-65-160м-с 1К80-65-160м-т 65 А132М2 11 182 АИРМ132М2 185 АИМ132М2 233 ВА132М2 208 1К80-65-160л-с 1К80-65-160л-т 70 А132М2 11 182 АИРМ132М2 185 АИМ132М2 233 ВА132М2 208 1К80-65-160-с 1К80-65-160-т 65 А112М2 7,5 173 5АМ112М2 161 АИР112М2 144 АИМ112М2 184 ВА112М2 183 1К80-65-160а-с 1К80-65-160а-т 55 А112М2 7,5 50 (3000) 220, 380 173 5АМ112М2 161 АИР112М2 144 АИМ112М2 184 ВА112М2 183

—

Саратов

Насос 2К 80-65-160

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг 2К 80-65-160 50 32 3000 7,5 60 173 2К 80-65-160 50 32 3000 11 60 185 2К 80-65-160 50 32 3000 15 60 232 ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСА Размеры в мм I I1 I2 a a1 a2 a3 a4 b b1 b2 b3 b4 b5 100 415 80 270 95+0,3 125 45 16 280 212±0,5 150 110 145 14 Размеры в мм B B1 R D D0 D1 D2 D3 D4 D5 D6 d 7H d1 7H d2 d3 7H 150 140 7 195 80 160 133 65 122 145 180 М16 М16 14 32-0,025 Размеры в мм H H1 H2 n n1 f 360 200 160 4 4 10 ГАБАРИТНЫЕ РАЗМЕРЫ АРЕГАТА Марка насоса Максимальная подача, м3/ч Двигатель Типоразмер Мощность, кВт Частота вращения, c-1(об/мин) Напряжение, B 2К80-65-160м 75 AИP160S2 15 50 (3000) 220, 380 75 5A160S2 15 65 А132М2 11 65 АИРМ132М2 11 2К80-65-160л 70 А132М2 11 70 АИРМ132М2 11 2К80-65-160 65 А112М2 7,5 65 5АМ112М2 7,5 65 АИР112М2 7,5 2К80-65-160а 55 А112М2 7,5 55 5АМ112М2 7,5 55 АИР112М2 7,5 Размеры в мм L L1 I I1 A A1 H H1 B B1 B2 Масса, кг 1125 975 150 178 620+1,1 230+1,1 540 295 350 324 160 222 1190 975 537 295 334 196 232 1025 895 600+1,1 490 290 270 145 182 1018 485 288 185 1025 490 270 182 1018 485 288 185 1025 825 470 270 173 1000 460 161 953 450 144 1025 470 173 1000 460 161 953 450 144

—

Саратов

Насос 1К 100-65-200

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг 1К100-65-200 100 50 3000 18,5 - 30 78 363 ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСА Размеры в мм I I1 I2 a a1 a2 a3 a4 b b1 b2 b3 b4 b5 B B1 100 500 80 370 95 125 45 16 320 250 190 110 145 14 - - Размеры в мм D D0 D1 D2 D3 D4 D5 D6 d d1 d2 d3 H H1 H2 n n1 215 100 180 158 65 122 145 180 18 14 32 405 225 180 8 4 Марка насоса Максимальная подача, м3/ч Двигатель Масса агрегата, кг Типоразмер Мощность эл.двигателя, кВт Частота вращения, c-1(об/мин) Напряжение, В 1К100-65-200м-с 1К100-65-200м-т 140 АИР180М2 30 50 (3000) 220, 380 322 А180М2 312 ВА180М2 363 1К100-65-200-с 1К100-65-200-т 135 АИР180М2 30 322 А180М2 312 ВА180М2 363 1К100-65-200-с 1К100-65-200-т 110 AИP180S2 22 302 A180S2 289 BA180S2 342 1К100-65-200а-с 1К100-65-200а-т 125 AИP180S2 22 302 A180S2 289 BA180S2 342 100 5А160М2 18,5 280 АИР160М2 273 ВА160М2 322 1К100-65-200б-с 1К100-65-200б-т 120 5А160М2 18,5 280 АИР160М2 273 ВА160М2 322

—

Саратов

Насос К 100-65-200 (а)

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг К100-65-200 100 50 4,5 3000 30 78 340 К100-65-200а 90 40 4,5 3000 18,5 78 275 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса L I I1 I2 I3 I4 H h К100-65-200 1290 600 100 93 167 (175) 1094 510 250 К100-65-200а 1265 600 100 93 167 1051 475 250 Всасывающий патрубок Напорный патрубок Dy D D1 D2 d n I5 I6 C3 Dy1 D3 D4 D5 n1 d1 c2 b1 100 210 180 158 М16 8 22 31 3 65 180 145 122 4 18 3 17 Марка насоса Двигатель Типоразмер Мощность, кВт К100-65-200 АИР180М2 30 К100-65-200а АИР160М2 18,5 Примечание: Размеры и масса агрегата в скобках указаны для агрегатов с плитой из профиля.

—

Саратов

Насос 1К 80-50-200

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг 1К80-50-200 50 50 3000 7,5 - 22 58 322 ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСА Размеры в мм I I1 I2 a a1 a2 a3 a4 b b1 b2 b3 b4 b5 B B1 100 385 50 285 70 100 45 16 265 212 165 110 145 14 140 125 Размеры в мм D D0 D1 D2 D3 D4 D5 D6 d d1 d2 d3 H H1 H2 n n1 185 80 150 128 50 102 125 160 M16 14 32 360 200 160 4 Марка насоса Максимальная подача, м3/ч Двигатель Масса агрегата, кг Типоразмер Мощность эл.двигателя, кВт Частота вращения, c-1(об/мин) Напряжение, В 1К80-50-200м-с 1К80-50-200м-т 80 AИP180S2 22 50 (3000) 220, 380 272 A180S2 259 AИMP180S2 322 BA180S2 296 65 АИР160М2 18,5 240 5А160М2 248 АИМР160М2 277 ВА160М2 277 1К80-50-200л-с 1К80-50-200л-т 78 АИР160М2 18,5 240 5А160М2 248 АИМР160М2 277 ВА160М2 277 1К80-50-200л-с 1К80-50-500л-т 60 AИP160S2 15 226 5A160S2 236 AИMP160S2 262 BA160S2 257 1К80-50-200-с 1К80-50-200-т 75 АИР160М2 18,5 240 5А160М2 248 АИМР160М2 277 ВА160М2 277 1К80-50-200-с 1К80-50-200-т 60 AИP160S2 15 226 5A160S2 236 AИMP160S2 262 BA160S2 257 1К80-50-200а-с 1К80-50-200а-т 70 AИP160S2 15 226 5A160S2 236 AИMP160S2 262 BA160S2 257 1К80-50-200а-с 1К80-50-200а-т 56 АИРМ132М2 11 188 А132М2 185 АИМ132М2 237 ВА132М2 225 1К80-50-200б-с 1К80-50-200б-т 64 АИРМ132М2 11 50 (3000) 220, 380 188 А132М2 185 АИМ132М2 237 ВА132М2 225 1К80-50-200б-с 1К80-50-200б-т 48 5АМ112М2 7,5 165 А112М2 177 АИР112М2 148 АИМ112М2 188 ВА112М2 187

—

Саратов

Насос К 80-50-200 (а)

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг К80-50-200 50 50 3,5 3000 15 56 235 К80-50-200а 45 40 3,5 3000 11 56 185 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса L I I1 I2 I3 I4 H h К80-50-200 1120 485 100 95 157 886 455 230 К80-50-200а 990 485 100 105 167 (165) 834 425 230 Всасывающий патрубок Напорный патрубок Dy D D1 D2 d n I5 I6 C3 Dy1 D3 D4 D5 n1 d1 c2 b1 80 190 160 138 М16 4 22 31 3 50 160 125 102 4 18 3 17 Марка насоса Двигатель Типоразмер Мощность, кВт К80-50-200 АИР160S2 15 К80-50-200а АИР132М2 11 Примечание: Размеры и масса агрегата в скобках указаны для агрегатов с плитой из профиля.

—

Саратов

Насос 1К 65-50-160

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг 1К65-50-160 25 32 3000 4,0 - 5,5 50 130 ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСА Размеры в мм I I1 I2 a a1 a2 a3 a4 b b1 b2 b3 b4 b5 B B1 80 385 50 275 70 100 45 16 240 190 140 110 145 14 - 125 Размеры в мм D D0 D1 D2 D3 D4 D5 D6 d d1 d2 d3 H H1 H2 n n1 180 65 145 122 50 102 125 160 M16 14 24 292 160 132 4 Марка насоса Максимальная подача, м3/ч Двигатель Масса агрегата, кг Типоразмер Мощность эл.двигателя, кВт Частота вращения, c-1(об/мин) Напряжение, В 1К65-50-160-с 1К65-50-160-т 32 АИР100L2 5,5 50 (3000) 220, 380 95 AИM100L2 130 1К65-50-160а-с 1К65-50-160а-т 32 AИP100L2 5,5 95 AИM100L2 130 1К65-50-160а-с 1К65-50-160а-т 24 AИP100S2 4,0 89 AИM100S2 130 1К65-50-160б-с 1К65-50-160б-т 28 AИP100S2 4,0 89 AИM100S2 130

—

Саратов

Насос К 65-50-125 (а)

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг К65-50-125 25 20 3,8 3000 3,0 37 100 К65-50-125а 23 16 3,8 3000 3,0 37 100 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса L I I1 I2 I3 I4 H h К65-50-125 К65-50-125а 770 385 80 47,5 120 (115) 765 (740) 325 (316) 172 (182) Всасывающий патрубок Напорный патрубок Dy D D1 D2 d n I5 I6 C3 Dy1 D3 D4 D5 n1 d1 c2 b1 65 160 130 110 М12 4 15 22 3 50 160 125 102 4 18 3 17 Марка насоса Двигатель Типоразмер Мощность, кВт К65-50-125 АИР90L2 3 К65-50-125а АИР90L2 3 Примечание: Размеры и масса агрегата в скобках указаны для агрегатов с плитой из профиля.

—

Саратов

Насос К 65-50-160 (а)

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м, не более Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг К65-50-160 25 32 3,8 3000 5,5 46 110 К65-50-160а 20 25 3,8 3000 4,0 46 104 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса L I I1 I2 I3 I4 H h К65-50-160 865 465 80 60 136 (130) 765 338 (348) 192 (202) К65-50-160а 830 Всасывающий патрубок Напорный патрубок Dy D D1 D2 d n I5 I6 C3 Dy1 D3 D4 D5 n1 d1 c2 b1 65 180 145 122 М16 4 22 31 3 50 160 125 102 4 18 3 17 Марка насоса Двигатель Типоразмер Мощность, кВт К65-50-160 АИР100L2 5,5 К65-50-160а АИР100S2 4,0 Примечание: Размеры и масса агрегата в скобках указаны для агрегатов с плитой из профиля.

—

Саратов

Насос К 50-32-125 (а)

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг К50-32-125 12,5 20 3,5 3000 2,2 32 80 К50-32-125а 10 16 3,5 3000 1,5 32 78 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса L I I1 I2 I3 I4 H h К50-32-125 800 465 80 50 120 710 296 (306) 172 (182) К50-32-125а 770 Всасывающий патрубок Напорный патрубок Dy D D1 D2 d n I5 I6 C3 Dy1 D3 D4 D5 n1 d1 c2 b1 50 140 110 90 М12 4 15 22 3 32 135 100 78 4 18 3 17 Марка насоса Двигатель Типоразмер Мощность, кВт К50-32-125 АИР80В2 2,2 К50-32-125а АИР80А2 1,5 Примечание: Размеры и масса агрегата в скобках указаны для агрегатов с плитой из профиля.

—

Саратов

Насос 1К 50-32-125

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса агрегата, кг Масса насоса, кг 1К50-32-125 12,5 20 3000 1,5 - 3,0 35 113 ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСА Размеры в мм I I1 I2 a a1 a2 a3 a4 b b1 b2 b3 b4 b5 B B1 80 385 50 275 70 100 45 16 190 140 90 110 145 14 - 105 Размеры в мм D D0 D1 D2 D3 D4 D5 D6 d d1 d2 d3 H H1 H2 n n1 140 50 110 90 32 78 100 135 M12 M16 14 24 252 140 112 4 Марка насоса Максимальная подача, м3/ч Двигатель Масса агрегата, кг Типоразмер Мощность эл.двигателя, кВт Частота вращения, c-1(об/мин) Напряжение, В 1К50-32-125м-с 1К50-32-125м-т 18 AИP90L2 3 50 (3000) 220, 380 68 AИM90L2 113 1К50-32-125м-с 1К50-32-125м-т 16 АИР80В2 2,2 64 АИМ80В2 87 1К50-32-125-с 1К50-32-125-т 17 АИР80В2 2,2 64 АИМ80В2 87 1К50-32-125а-с 1К50-32-125а-т 16 АИР80В2 2,2 64 АИМ80В2 87 1К50-32-125б-с 1К50-32-125б-т 14 АИР80А2 1,5 61 АИМ80А2 87

—

Саратов

Насос АНС 130

Назначение и конструкция Дренажное насосное оборудование типа АНС предназначено для откачивания воды (кроме морской) и других неагрессивных жидкостей с взвешенными частицами: шлак, песок и др.твердые включения массовой концентрацией до 10%, максимальной крупностью до 1мм, с температурой до +50гр.из котлованов, траншей, колодцев при строительно-монтажных и аварийных работах. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м/ч Напор, м Частота вращения, об/мин Мощность двигателя, кВт Масса агрегата, кг АНС-130 130 10,5 3000 7,5 95 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка агрегата Габаритные и присоединительные размеры, мм L B H Dy Dy1 АНС-130 1280 465 620 100 100

—

Саратов

Насос АНС 60

Назначение и конструкция Дренажное насосное оборудование типа АНС предназначено для откачивания воды (кроме морской) и других неагрессивных жидкостей с взвешенными частицами: шлак, песок и др.твердые включения массовой концентрацией до 10%, максимальной крупностью до 1мм, с температурой до +50гр.из котлованов, траншей, колодцев при строительно-монтажных и аварийных работах. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м/ч Напор, м Частота вращения, об/мин Мощность двигателя, кВт Масса агрегата, кг АНС-60 60 12 3000 5,5 60 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка агрегата Габаритные и присоединительные размеры, мм L B H Dy Dy1 АНС-60 1110 380 505 75 75

—

Саратов

Насос ЦМФ 200-20

Назначение и конструкция Предназначен для откачивания и транспортировки фекальных и сточных жидкостей из котлованов и траншей в животноводстве и в сельском хозяйстве. Устанавливают вертикально на дно котлованов и траншей. Работают как при полном, так и при частичном погружении. Электронасос используется в качестве передвижного средства для аварийной откачки сточных вод из канализационных колодцев, подвалов, сборников и т.п., а также для работы в специально приспособленных канализационных колодцах, включенных в малые системы канализации. Электронасос не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях. Климатическое исполнение и категория размещения электронасоса - У по ГОСТ 15150-69. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг ЦМФ 200-20 200 20 3000 20 200 Марка насоса Потребляемый ток, А КПД, % Кавитационный запас Размер твёрдых частиц ЦМФ 200-20 36 55 - - Габаритный чертеж Размеры, мм Количество отверстий Масса, кг L B Dy D M 1025 490 100 133 М10-6Н 3 200

—

Саратов

Комплекс АСН-8ВГ

НАЗНАЧЕНИЕ Комплексы измерительные АСН-8ВГ верхнего налива в автоцистерны через один или два наливных стояка от одного до четырех видов продукта без смешивания с одной стороны островка для коммерческого учета в единицах объема или массы (при установке массовых расходомеров). Комплектация * модуль измерительный (объемный счетчик или массовый расходомер); * плотномер (по заказу); * электроуправляемый регулируемый клапан; * стояк верхнего налива с герметизированным телескопическим наконечником; * датчики ограничения уровня налива; * устройство заземления автоцистерн; * центральный блок управления; * автоматическое отключение насоса; * силовой шкаф; * перекидной трап; * входная лестница. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Наименование показателя Значение Условный проход, мм 80 Производительность, м3/ч для наземных резервуаров для заглубленных резервуаров до 90 до 60 Количество стояков 1 - 2 Количество наливаемых продуктов 1 - 4 Погрешность измерения по объему по массе ±0,15% ±0,25% Мощность эл. насоса, кВт 11 Климатическое исполнение У2, ХЛ2 * Общий вид, габаритные размеры, модуль Ду100 2/2 * Общий вид, габаритные размеры, модуль Ду100 2/4

—

Саратов

Насос ЦМФ 400-20

Назначение и конструкция Предназначен для откачивания и транспортировки фекальных и сточных жидкостей из котлованов и траншей в животноводстве и в сельском хозяйстве. Устанавливают вертикально на дно котлованов и траншей. Работают как при полном, так и при частичном погружении. Электронасос используется в качестве передвижного средства для аварийной откачки сточных вод из канализационных колодцев, подвалов, сборников и т.п., а также для работы в специально приспособленных канализационных колодцах, включенных в малые системы канализации. Электронасос не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях. Климатическое исполнение и категория размещения электронасоса - У по ГОСТ 15150-69. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг ЦМФ 400-20 400 20 3000 40 425 Марка насоса Потребляемый ток, А КПД, % Кавитационный запас Размер твёрдых частиц ЦМФ 400-20 65 57 - - Габаритный чертеж Размеры, мм Количество отверстий Масса, кг L B Dy D M 1050 455 150 225 М16-6Н 4 425

—

Саратов

Насос ЦН 160/112

НАЗНАЧЕНИЕ Насосы типа ЦН - двухстороннего входа горизонтальные одноступенчатые, c торцовым уплотнением, предназначены для перекачивания топлива для реактивных двигателей, автомобильного бензина, авиационного бензина и дизельного топлива температурой от 253° К до 323° К (от -20°C до +50°C) и воды. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ЦН 160/112а-Е-1 У3.1, где: * ЦН – тип насоса (агрегата); * 160 – подача, м³/ч; * 112 – напор, м; * а - обточка колеса; * Е – исполнение насоса по материалу; * 1 – конструктивное исполнение насоса; * У – климатическое исполнение; * 3.1 – категория размещения. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг ЦН 160/112 160 112 3000 90 1085 ЦН 160/112-Е 160 112 3000 90 1100 ЦН 160/112а 150 100 3000 75 1030 ЦН 160/112а-Е 150 100 3000 75 1050 ЦН160/112б 135 80 3000 55 788 ЦН160/112а-Е 135 80 3000 55 825 ГАБАРИТНЫЙ РАЗМЕР НАСОСНЫХ АГРЕГАТОВ ТИПА ЦН Марка насоса Размеры, мм L L1 L2 L3 L4 B В1 В2 H H1 ЦН 160/112 1850 1330 755 325 175 500 580 510 885 505 1840 1330 755 325 175 450 580 510 760 505 ЦН 160/112-а 1800 1300 755 325 175 500 580 510 885 505 1800 1300 755 325 175 450 580 510 760 505 ЦН 160/112-б 1675 1265 755 325 175 225 580 510 950 505 1780 1265 755 325 175 - 580 510 910 505 ЦН 160/112-Е 1990 1395 890 395 175 500 580 510 905 505 1980 1395 890 395 175 450 580 510 780 505 ЦН 160/112-а-Е 1940 1360 890 395 175 500 580 510 905 505 1940 1360 890 395 175 450 580 510 780 505 ЦН 160/112-б-Е 1810 1330 890 395 175 225 580 510 950 505 1910 1330 890 395 175 - 580 510 910 505 Марка насоса Двигатель Мощность, кВт Напряжение, В Типоразмер двигателя ЦН 160/112 90 380; 660 2В250М2 380/660 АВ250М2 ЦН 160/112-а 75 380; 660 2В250S2 380/660 АВ250S2 ЦН 160/112-б 55 380; 660 3В225М2 380/660 АВ225М2 ЦН 160/112-Е 90 380; 660 2В250М2 380/660 АВ250М2 2В250S2 ЦН 160/112-а-Е 75 380; 660 380/660 АВ250S2 ЦН 160/112-б-Е 55 380; 660 3В225М2 380/660 АВ225М2

—

Саратов

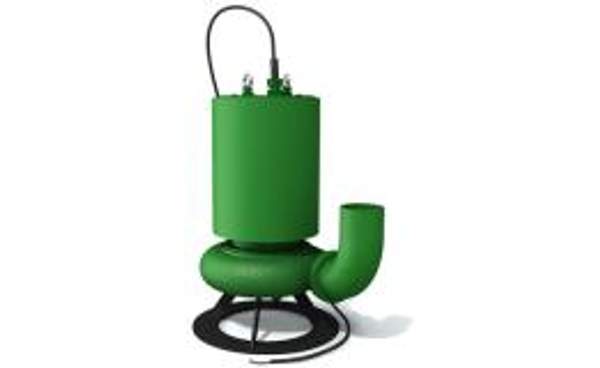

Насос ЦМФ 350-25

Назначение и конструкция Предназначен для откачивания и транспортировки фекальных и сточных жидкостей из котлованов и траншей в животноводстве и в сельском хозяйстве. Устанавливают вертикально на дно котлованов и траншей. Работают как при полном, так и при частичном погружении. Электронасос используется в качестве передвижного средства для аварийной откачки сточных вод из канализационных колодцев, подвалов, сборников и т.п., а также для работы в специально приспособленных канализационных колодцах, включенных в малые системы канализации. Электронасос не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях. Климатическое исполнение и категория размещения электронасоса - У по ГОСТ 15150-69. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг ЦМФ 350-25 350 25 3000 38 420 Марка насоса Потребляемый ток, А КПД, % Кавитационный запас Размер твёрдых частиц ЦМФ 350-25 63 66 - - Габаритный чертеж Размеры, мм Количество отверстий Масса, кг L B Dy D M 1050 455 150 225 М16-6Н 4 420

—

Саратов

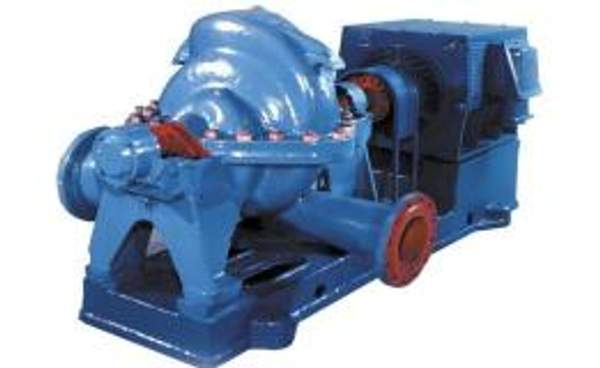

Насос ЦН 90/100

НАЗНАЧЕНИЕ Насосы типа ЦН - двухстороннего входа горизонтальные одноступенчатые, c торцовым уплотнением, предназначены для перекачивания топлива для реактивных двигателей, автомобильного бензина, авиационного бензина и дизельного топлива температурой от 253° К до 323° К (от -20°C до +50°C) и воды. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ЦН 160/112а-Е-1 У3.1, где: * ЦН – тип насоса (агрегата); * 160 – подача, м³/ч; * 112 – напор, м; * а - обточка колеса; * Е – исполнение насоса по материалу; * 1 – конструктивное исполнение насоса; * У – климатическое исполнение; * 3.1 – категория размещения. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг ЦН 90/100 90 100 3000 55 778 ЦН 90/100-Е 90 100 3000 55 788 ЦН 90/100а 80 80 3000 55 815 ЦН 90/100а-Е 80 80 3000 55 825 ГАБАРИТНЫЙ РАЗМЕР НАСОСНЫХ АГРЕГАТОВ ТИПА ЦН Марка насоса Размеры, мм L L1 L2 L3 L4 B В1 В2 H H1 ЦН 90/100 1675 1265 755 325 175 225 580 510 950 505 ЦН 90/100-а 1780 1265 755 325 175 - 580 510 910 505 ЦН 90/100-Е 1810 1330 890 395 175 225 580 510 950 505 ЦН 90/100-а-Е 1910 1330 890 395 175 - 580 510 910 505 Типоразмер насоса Двигатель Мощность, кВт Напряжение, В Типоразмер двигателя ЦН 90/100 55 380; 660 3В225М2 ЦН 90/100-а 380/660 АВ225М2 ЦН 90/100-Е 55 380; 660 3В225М2 ЦН 90/100-а-Е 380/660 АВ225М2

—

Саратов

Насос ЦМФ 300-10

Назначение и конструкция Предназначен для откачивания и транспортировки фекальных и сточных жидкостей из котлованов и траншей в животноводстве и в сельском хозяйстве. Устанавливают вертикально на дно котлованов и траншей. Работают как при полном, так и при частичном погружении. Электронасос используется в качестве передвижного средства для аварийной откачки сточных вод из канализационных колодцев, подвалов, сборников и т.п., а также для работы в специально приспособленных канализационных колодцах, включенных в системы канализации. Электронасос не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях. Климатическое исполнение и категория размещения электронасоса - У по ГОСТ 15150-69. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг ЦМФ 300-10 300 10 3000 22 200 Марка насоса Потребляемый ток, А КПД, % Кавитационный запас Размер твёрдых частиц ЦМФ 300-10 40 40 - - Габаритный чертеж Размеры, мм Количество отверстий Масса, кг L B Dy D M 1025 490 100 133 М10-6Н 3 200

—

Саратов

Насос БШМ 70

Назначение и конструкция Предназначены для перекачивания нефтепродуктов без механических примесей температурой от -40ºС до +50°С, с вязкостью до 15,00 10-4 м2/с (от 0,55 до 600сСт). Конструкция электронасосов является моноблочной. В конструкции электронасосов отсутствуют редукторы и муфты, что позволило достичь минимальных габаритов целого насосного узла и низкого уровня шумности и вибронагруженности ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Максимальное давление, МПа Частота вращения, об/мин Мощность электродвигателя, кВт Вязкость, сСт БШМ-70 4,2 1,6 1000 4 16-600 БШМ-70 4,2 1,0 1000 2,2 16-600 Габаритные и присоединительные размеры Марка агрегата Электродвигатель a, мм b, мм c, мм d, мм l, мм L, мм БШМ-70 АИМ100L6 198 375 160 12 140 610 БШМ-70 АИМ112МВ6 198 375 160 12 140 610

—

Саратов

Насос БШМ 100

Назначение и конструкция Предназначены для перекачивания нефтепродуктов без механических примесей температурой от -40ºС до +50°С, с вязкостью до 15,00 10-4 м2/с (от 0,55 до 600сСт). Конструкция электронасосов является моноблочной. В конструкции электронасосов отсутствуют редукторы и муфты, что позволило достичь минимальных габаритов целого насосного узла и низкого уровня шумности и вибронагруженности ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Максимальное давление, МПа Частота вращения, об/мин Мощность электродвигателя, кВт Вязкость, сСт БШМ-100 6 0,4 1000 1,1 0,55-16 Габаритные и присоединительные размеры Марка агрегата Электродвигатель a, мм b, мм c, мм d, мм l, мм L, мм БШМ-100 АИМ 80В6 210 415 190 12 140 640

—

Саратов

Насос БШМ 40

Назначение и конструкция Предназначены для перекачивания нефтепродуктов без механических примесей температурой от -40ºС до +50°С, с вязкостью до 15,00 10-4 м2/с (от 0,55 до 600сСт). Конструкция электронасосов является моноблочной. В конструкции электронасосов отсутствуют редукторы и муфты, что позволило достичь минимальных габаритов целого насосного узла и низкого уровня шумности и вибронагруженности ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Максимальное давление, МПа Частота вращения, об/мин Мощность электродвигателя, кВт Вязкость, сСт БШМ-40 2,4 1,6 1000 2,2 16-600 БШМ-40 2,4 1,0 1000 1,5 16-600 Габаритные и присоединительные размеры Марка агрегата Электродвигатель a, мм b, мм c, мм d, мм l, мм L, мм БШМ-40 АИМ100L6 178 375 160 12 140 590 БШМ-40 АИМ 90L6 141 230 112 7 90 460

—

Саратов

Насос БШМ 50

Назначение и конструкция Предназначены для перекачивания нефтепродуктов без механических примесей температурой от -40ºС до +50°С, с вязкостью до 15,00 10-4 м2/с (от 0,55 до 600сСт). Конструкция электронасосов является моноблочной. В конструкции электронасосов отсутствуют редукторы и муфты, что позволило достичь минимальных габаритов целого насосного узла и низкого уровня шумности и вибронагруженности ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Максимальное давление, МПа Частота вращения, об/мин Мощность электродвигателя, кВт Вязкость, сСт БШМ-50 3 0,3 1000 0,55 0,55-16 Габаритные и присоединительные размеры Марка агрегата Электродвигатель a, мм b, мм c, мм d, мм l, мм L, мм БШМ-50 АИМ 71В6 178 375 160 12 140 590

—

Саратов

Установка УПН-100

НАЗНАЧЕНИЕ Комплексы измерительные типа УПН-100 преднозначены для перекачивания и учёта нефтепродуктов на нефтебазах, в технологических нефте-трубопроводах и других объектах, где по условиям эксплуатации возможно применение данных установок. Комплексы изготовлены в климатическом исполнении У, категория расмещения 1 по ГОСТ15150, для работы при температуре окружающего воздуха от минус 40 до плюс 50 0С и относительной влажности от 30 до 100%. Составные части комплексов изготовлены во взрывозащищенном исполнении и соответствуют эксплуатации в части требований взрывозащиты. ПРИНЦИП ДЕЙСТВИЯ Принцип действия комплексов основан на перекачивании нефтепродуктов с помощью электронасоса. Нефтепродукт, проходя через фильтр ФЖУ-100, очищается от механических примесей и в дальнейшем проходит через счётчик жидкости ППВ-100. Для управления расходом, комплекс оснащён клапаном-отсекателем, который работает в двух режимах: в режиме максимального открытия, а также в режиме снижения расхода в конце перекачивания для более точного отсечения заданной дозы, Снижение расхода в конце перекачивания уменьшает гидроудар. Для простого перекачивания нефтепродуктов (без учёта) в комплексе предусмотрена байпасная линия. Для учёта и перекачивания нефтепродукта без отсечения конкретного обьёма жидкости на комплексе задаётся доза жидкости, заведомо больше, чем планируемый объём перекачиваемого нефтепродукта. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка агрегата Условный проход, мм Подача, м3/ч Напор, м Температура окружающей среды, оС Тип электронасоса Мощность электродвигателя, кВт Масса, кг УПН-100(Е) 100 80 25 -40 +50 КМ100-80-170 КМ100-80-160Е 11 640 УПН-100С 100 35 26 -40 +50 1АСВН-80А 11 630 УПН-100Ш 100 36 - -40 +50 Ш-80-2,5Б 11 650 УПН-100 УСН-150 100 80 25 -40 +50 КМ100-80-170 11 850 УПН-100Е УСН-150 100 100 25 -40 +50 КМ100-80-160Е 11 850 УПН-100Ш УСН-150 100 36 - -40 +50 Ш-80-2,5Б 11 860

—

Саратов

Счетчик ППО-40/0,6

НАЗНАЧЕНИЕ Счетчики жидкости с овальными шестернями унифицированные ППО предназначены для измерения объемного количества неагрессивных жидкостей. Счетчики применяются как в стационарных технологических установках, так и в надземных средствах заправки и перекачки при их работе на месте в условиях, исключающих прямое воздействие солнечной радиации и атмосферных осадков. Принцип действия Принцип действия счетчиков с овальными шестернями заключается в том, что две шестерни овальной формы, вращаясь под действием потока жидкости и находясь в зацеплении, отмеряют при каждом обороте некоторый объем жидкости. Вращение шестерен передаются в счетный механизм, преобразуясь в единицы объема. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип счетчика Цена деления отсчетного устройства, л Условный проход, ДУ, мм Рабочее давление, МПа Температура изм. жидк., °С Масса, кг механ. электр. ППО-40/0,6 1 0,1 40 0,6 от -40 до +60 20 Тип счетчика Класс точности Диапазон вязкости измеряемой жидкости, мм2/с 0,55-1,1 | 1,1-6,0 6,0-60 60-300 Расход, м3/ч min ном max min ном max min ном max ППО-40/0,6 0,25 5 18 25 4 15 20 3,6 12 18 0,5 2,5 18 25 2 15 20 1,8 12 18 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫПроизводитель: ППО

—

Саратов

Счетчик ППО-25/1,6

НАЗНАЧЕНИЕ Счетчики жидкости с овальными шестернями унифицированные ППО предназначены для измерения объемного количества неагрессивных жидкостей. Счетчики применяются как в стационарных технологических установках, так и в надземных средствах заправки и перекачки при их работе на месте в условиях, исключающих прямое воздействие солнечной радиации и атмосферных осадков. Принцип действия Принцип действия счетчиков с овальными шестернями заключается в том, что две шестерни овальной формы, вращаясь под действием потока жидкости и находясь в зацеплении, отмеряют при каждом обороте некоторый объем жидкости. Вращение шестерен передаются в счетный механизм, преобразуясь в единицы объема. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип счетчика Цена деления отсчетного устройства, л Условный проход, ДУ, мм Рабочее давление, МПа Температура изм. жидк., °С Масса, кг механ. электр. ППО-25/1,6 0,1 0,01 25 1,6 от -40 до +60 7,5 Тип счетчика Класс точности Диапазон вязкости измеряемой жидкости, мм2/с 0,55-1,1 | 1,1-6,0 6,0-60 60-300 Расход, м3/ч min ном max min ном max min ном max ППО-25/1,6 0,25 1,0 3,6 7,2 0,72 3 6 0,6 3 6 0,5 0,72 3,6 7,2 0,5 3 6 0,4 3 6 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫПроизводитель: ППО

—

Саратов

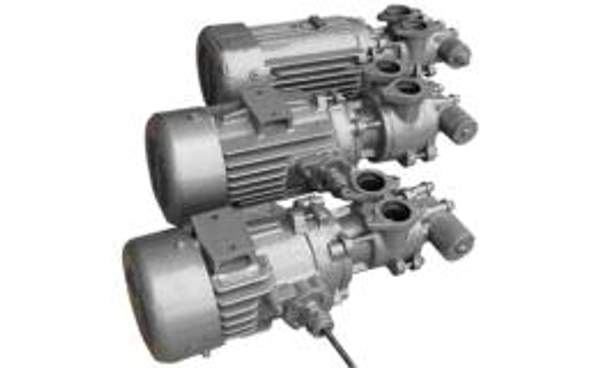

Насос БШМ 20

Назначение и конструкция Предназначены для перекачивания нефтепродуктов без механических примесей температурой от -40ºС до +50°С, с вязкостью до 15,00 10-4 м2/с (от 0,55 до 600сСт). Конструкция электронасосов является моноблочной. В конструкции электронасосов отсутствуют редукторы и муфты, что позволило достичь минимальных габаритов целого насосного узла и низкого уровня шумности и вибронагруженности ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Максимальное давление, МПа Частота вращения, об/мин Мощность электродвигателя, кВт Вязкость, сСт БШМ-20 1,2 1,6 1000 1,1 16-600 Габаритные и присоединительные размеры Марка агрегата Электродвигатель a, мм b, мм c, мм d, мм l, мм L, мм БШМ-20 АИМ 80В6 150 246 125 10 100 480

—

Саратов

Насос А1СЦН 75/70-Б

Назначение и конструкция выполнена из алюминиевого сплава АК-7ч и АК-9ч, нержавеющей стали 30Х13 , а у насосов 1СЦЛ бронза и оцинкованная углеродистая сталь. Необходимость поставки насоса для пищевых продуктов (поставляется без консервации), а также перекачки взрывопожарных жидкостей во взрывоопасных и пожароопасных зонах классов В-Iа, В-Iб, В-Iг, В-IIа, П-I, П-II в соответствии с "Правилами устройства электроустановок" (необходим взрывобезопасный эл. двигатель и вспомогательное уплотнение (манжета), левое или правое вращение, оговаривается при заказе. Высота самовсасывания не менее: 6,5 м. - насосы 1СВН; 5,5м - насосы 1СЦЛ; 6,8м – насосы 1СЦН. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ А1СЦН 90/80-Б, где: * А - агрегат; * 1 - индекс ОАО "ЭНА"; * СЦН...Б - самовсасывающий, центробежный, насос; * 90 - подача, м3/ч; * 80 - напор, м. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг Масса агрегата, кг А1СЦН 75/70-Б 75 70 3000 30 52,3 380 Габаритные и присоединительные размеры насоса Габаритные и присоединительные размеры агрегата Марка агрегата L, мм А1СЦН 75/70-Б 1500

—

Саратов

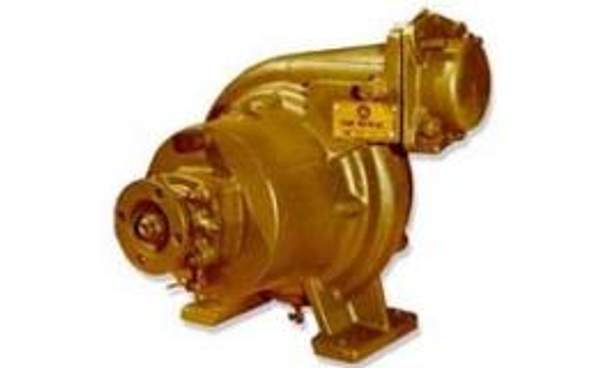

Насос А1СЦН 90/80-Б

Назначение и конструкция выполнена из алюминиевого сплава АК-7ч и АК-9ч, нержавеющей стали 30Х13 , а у насосов 1СЦЛ бронза и оцинкованная углеродистая сталь. Необходимость поставки насоса для пищевых продуктов (поставляется без консервации), а также перекачки взрывопожарных жидкостей во взрывоопасных и пожароопасных зонах классов В-Iа, В-Iб, В-Iг, В-IIа, П-I, П-II в соответствии с "Правилами устройства электроустановок" (необходим взрывобезопасный эл. двигатель и вспомогательное уплотнение (манжета), левое или правое вращение, оговаривается при заказе. Высота самовсасывания не менее: 6,5 м. - насосы 1СВН; 5,5м - насосы 1СЦЛ; 6,8м – насосы 1СЦН. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ А1СЦН 90/80-Б-У(Т)2,3 где: * А - агрегат; * 1 - индекс ОАО "ЭНА"; * СЦН...Б - самовсасывающий, центробежный, насос; * 90 - подача, м3/ч; * 80 - напор, м; * У(Т) - климатическое исполнение с умеренным или тропическим климатом; * 2,3 - категория размещения. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг Масса агрегата, кг А1СЦН 90/80-Б 90 80 3000 37 52,5 440 Габаритные и присоединительные размеры Габаритные и присоединительные размеры Марка агрегата L, мм А1СЦН 90/80-Б 1540

—

Саратов

Комплекс УНМ-65

НАЗНАЧЕНИЕ Комплексы измерительные являются законченным решением для измерения объёма нефтепродукта, перекачиваемого по трубопроводу. При их применении отпадает необходимость доукомплектации счётчика жидкости оборудованием для газоотделения и фильтрации нефтепродуктов. Так как всё оборудование комплексов выполнено на единой раме решаются многие проблемы связанные с монтажом оборудования. Комплексы устанавливается в линию трубопровода и применяются при внутрихозяйственных и коммерческих учётных операциях по объёму и по массе на нефтебазах, нефтехранилищах, нефтеперерабатывающих предприятиях и других объектах где по условиям эксплуатации возможно их применение. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Обозначение комплекса Диаметр условного прохода, мм Диапазон расходов, м3/ч Рабочее давление, МПа Диапазон вязкости, мм2/ Тип газоотделителя Тип фильтра Тип счетчика УНМ-65 65 5 - 55 0,6 - 1,6 6,0 - 300 ФГУ-65 ФЖУ-65 ППВ-65/1,6 ППТ-65/1,6 Обозначение комплекса Температура измеряемой среды, °С Пределы основной относительной погрешности установки при измерении объёма, % Пределы относительной погрешности установки при измерении массы, % Пределы допускаемой относительной погрешности устройства обработки информации узла учёта при вычислении массы, % УНМ-65 -40 +50 +0,15(0,25) +0,25(0,4) 0,01 СХЕМА УСТРОЙСТВА

—

Саратов

Комплекс УНМ-40

НАЗНАЧЕНИЕ Комплексы измерительные являются законченным решением для измерения объёма нефтепродукта, перекачиваемого по трубопроводу. При их применении отпадает необходимость доукомплектации счётчика жидкости оборудованием для газоотделения и фильтрации нефтепродуктов. Так как всё оборудование комплексов выполнено на единой раме решаются многие проблемы связанные с монтажом оборудования. Комплексы устанавливается в линию трубопровода и применяются при внутрихозяйственных и коммерческих учётных операциях по объёму и по массе на нефтебазах, нефтехранилищах, нефтеперерабатывающих предприятиях и других объектах где по условиям эксплуатации возможно их применение. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Обозначение комплекса Диаметр условного прохода, мм Диапазон расходов, м3/ч Рабочее давление, МПа Диапазон вязкости, мм2/ Тип газоотделителя Тип фильтра Тип счетчика УНМ-40 40 2,5 - 25 0,6 6,0 - 300 ФГУ-40 ФЖУ-40 ППО-40/0,6 Обозначение комплекса Температура измеряемой среды, °С Пределы основной относительной погрешности установки при измерении объёма, % Пределы относительной погрешности установки при измерении массы, % Пределы допускаемой относительной погрешности устройства обработки информации узла учёта при вычислении массы, % УНМ-40 -40 +50 +0,15(0,25) +0,25(0,4) 0,01 СХЕМА УСТРОЙСТВА

—

Саратов

Комплекс УНМ-150

НАЗНАЧЕНИЕ Комплексы измерительные являются законченным решением для измерения объёма нефтепродукта, перекачиваемого по трубопроводу. При их применении отпадает необходимость доукомплектации счётчика жидкости оборудованием для газоотделения и фильтрации нефтепродуктов. Так как всё оборудование комплексов выполнено на единой раме решаются многие проблемы связанные с монтажом оборудования. Комплексы устанавливается в линию трубопровода и применяются при внутрихозяйственных и коммерческих учётных операциях по объёму и по массе на нефтебазах, нефтехранилищах, нефтеперерабатывающих предприятиях и других объектах где по условиям эксплуатации возможно их применение. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Обозначение комплекса Диаметр условного прохода, мм Диапазон расходов, м3/ч Рабочее давление, МПа Диапазон вязкости, мм2/ Тип газоотделителя Тип фильтра Тип счетчика УНМ-150 150 30 - 420 0,6 - 1,6 6,0 - 300 ФГУ-150 ФЖУ-150 ППВ-150/1,6 ППТ-150/1,6 Обозначение комплекса Температура измеряемой среды, °С Пределы основной относительной погрешности установки при измерении объёма, % Пределы относительной погрешности установки при измерении массы, % Пределы допускаемой относительной погрешности устройства обработки информации узла учёта при вычислении массы, % УНМ-150 -40 +50 +0,15(0,25) +0,25(0,4) 0,01 СХЕМА УСТРОЙСТВА

—

Саратов

Комплекс УНМ-100

НАЗНАЧЕНИЕ Комплексы измерительные являются законченным решением для измерения объёма нефтепродукта, перекачиваемого по трубопроводу. При их применении отпадает необходимость доукомплектации счётчика жидкости оборудованием для газоотделения и фильтрации нефтепродуктов. Так как всё оборудование комплексов выполнено на единой раме решаются многие проблемы связанные с монтажом оборудования. Комплексы устанавливается в линию трубопровода и применяются при внутрихозяйственных и коммерческих учётных операциях по объёму и по массе на нефтебазах, нефтехранилищах, нефтеперерабатывающих предприятиях и других объектах где по условиям эксплуатации возможно их применение. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Обозначение комплекса Диаметр условного прохода, мм Диапазон расходов, м3/ч Рабочее давление, МПа Диапазон вязкости, мм2/ Тип газоотделителя Тип фильтра Тип счетчика УНМ-100 100 18 - 180 0,6 - 1,6 6,0 - 300 ФГУ-100 ФЖУ-100 ППВ-100/1,6 ППТ-100/1,6 Обозначение комплекса Температура измеряемой среды, °С Пределы основной относительной погрешности установки при измерении объёма, % Пределы относительной погрешности установки при измерении массы, % Пределы допускаемой относительной погрешности устройства обработки информации узла учёта при вычислении массы, % УНМ-100 -40 +50 +0,15(0,25) +0,25(0,4) 0,01 СХЕМА УСТРОЙСТВА

—

Саратов

Комплекс УНМ-80

НАЗНАЧЕНИЕ Комплексы измерительные являются законченным решением для измерения объёма нефтепродукта, перекачиваемого по трубопроводу. При их применении отпадает необходимость доукомплектации счётчика жидкости оборудованием для газоотделения и фильтрации нефтепродуктов. Так как всё оборудование комплексов выполнено на единой раме решаются многие проблемы связанные с монтажом оборудования. Комплексы устанавливается в линию трубопровода и применяются при внутрихозяйственных и коммерческих учётных операциях по объёму и по массе на нефтебазах, нефтехранилищах, нефтеперерабатывающих предприятиях и других объектах где по условиям эксплуатации возможно их применение. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Обозначение комплекса Диаметр условного прохода, мм Диапазон расходов, м3/ч Рабочее давление, МПа Диапазон вязкости, мм2/ Тип газоотделителя Тип фильтра Тип счетчика УНМ-80 80 12 - 100 0,6 - 1,6 6,0 - 300 ФГУ-80 ФЖУ-80 ППВ-80/1,6 ППТ-80/1,6 Обозначение комплекса Температура измеряемой среды, °С Пределы основной относительной погрешности установки при измерении объёма, % Пределы относительной погрешности установки при измерении массы, % Пределы допускаемой относительной погрешности устройства обработки информации узла учёта при вычислении массы, % УНМ-80 -40 +50 +0,15(0,25) +0,25(0,4) 0,01 СХЕМА УСТРОЙСТВА

—

Саратов

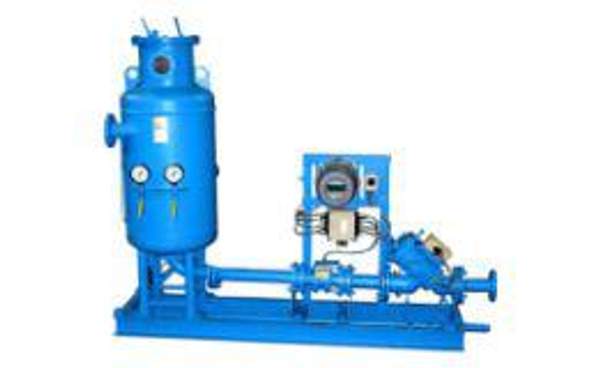

Комплекс УНМ-25

НАЗНАЧЕНИЕ Комплексы измерительные являются законченным решением для измерения объёма нефтепродукта, перекачиваемого по трубопроводу. При их применении отпадает необходимость доукомплектации счётчика жидкости оборудованием для газоотделения и фильтрации нефтепродуктов. Так как всё оборудование комплексов выполнено на единой раме решаются многие проблемы связанные с монтажом оборудования. Комплексы устанавливается в линию трубопровода и применяются при внутрихозяйственных и коммерческих учётных операциях по объёму и по массе на нефтебазах, нефтехранилищах, нефтеперерабатывающих предприятиях и других объектах где по условиям эксплуатации возможно их применение. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Обозначение комплекса Диаметр условного прохода, мм Диапазон расходов, м3/ч Рабочее давление, МПа Диапазон вязкости, мм2/ Тип газоотделителя Тип фильтра Тип счетчика УНМ-25 25 0,5 - 6,0 0,6 - 1,6 6,0 - 300 ФГУ-25 ФЖУ-25 ППО-25/1,6 Обозначение комплекса Температура измеряемой среды, °С Пределы основной относительной погрешности установки при измерении объёма, % Пределы относительной погрешности установки при измерении массы, % Пределы допускаемой относительной погрешности устройства обработки информации узла учёта при вычислении массы, % УНМ-25 -40 +50 +0,15(0,25) +0,25(0,4) 0,01 СХЕМА УСТРОЙСТВА

—

Саратов

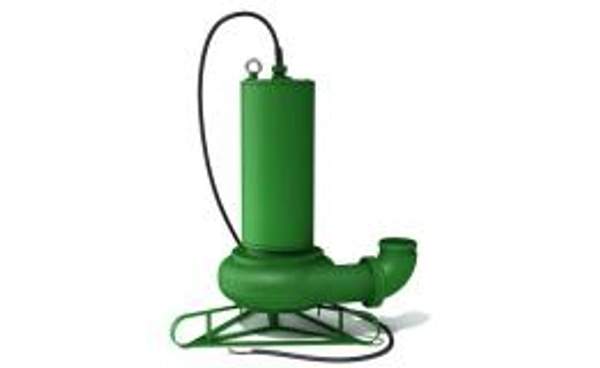

Насос ЦМФ 160-10

Назначение и конструкция Предназначен для откачивания и транспортировки фекальных и сточных жидкостей из котлованов и траншей в животноводстве и в сельском хозяйстве. Устанавливают вертикально на дно котлованов и траншей. Работают как при полном, так и при частичном погружении. Электронасос используется в качестве передвижного средства для аварийной откачки сточных вод из канализационных колодцев, подвалов, сборников и т.п., а также для работы в специально приспособленных канализационных колодцах, включенных в системы канализации. Электронасос не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях. Климатическое исполнение и категория размещения электронасоса - У по ГОСТ 15150-69. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг ЦМФ 160-10 160 10 3000 12 140 Марка насоса Потребляемый ток, А КПД, % Кавитационный запас Размер твёрдых частиц ЦМФ 160-10 23,5 73 - - Габаритный чертеж Размеры, мм Количество отверстий Масса, кг L B Dy D M 800 490 100 133 М10-6Н 3 140

—

Саратов

Насос К 100-80-160-Е

Назначение и конструкция Агрегаты электронасосные центробежные одноступенчатые типа К предназначены для перекачивания нефтепродуктов температурой от минус 40 до плюс 500С, вязкостью до 10-4 м2/с (100сСт), с содержанием твердых взвешенных частиц в количестве не более 0,2% и размером не более 0,2 мм. Агрегаты электронасосные типа К состоят из центробежного насоса и электродвигателя, смонтированных на одной раме и соединенных между собой с помощью специальной муфты (двойного шарнира), что обеспечивает возможность быстрого демонтажа электронасоса в процессе эксплуатации, не отсоединяя его от системы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч (л/с) Напор, м Допускаемый кавитационный запас, м Мощность электродвигателя, кВт Масса, кг К 100-80-160Е 100 (27,8) 32 4,5 15 330 Рабочие характеристики

—

Саратов

Насос КГВ 160

Назначение и конструкция Перекачивание перегретой воды в котельных и других объектах энергетической системы. Допустимые перекачиваемые среды: перегретая вода с водородным показателем рН 8-9, с содержанием механических примесей max 0,1% по массе и размером твердых частиц max 0,1 мм с температурой, max, +260°C Горизонтальный, консольный, одноступенчатый насос с рабочим колесом одностороннего входа. С электродвигателем соединяется через соединительную муфту, и монтируется на общей фундаментной раме. Для охлаждения узла уплотнения предусмотрена автономная система охлаждения, состоящая из холодильника и вспомогательного центробежного колеса. Холодильник охлаждается водопроводной водой. Автономная система действует только при включенном насосе, для охлаждения узла уплотнения насоса, находящегося в горячем резерве, подводится запирающая жидкость - котловая или питательная вода. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ КГВ-160-УХЛ4, где: * КГВ - насос горячей воды; * 160 -подача, м³/ч; * УХЛ - климатическое исполнение (районы с умеренным и холодным климатом); * 4 - категория размещения при эксплуатации. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача насоса, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг Масса агрегата, кг КГВ-160 160 80 4,0 1500 75 600 1420 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса m, мм n, мм Масса насоса, кг Масса агрегата Двигатель Мощность, кВт КГВ-160 2000 311 600 1420 4АМ250S2 75

—

Саратов

Насос КГВ 250

Назначение и конструкция Перекачивание перегретой воды в котельных и других объектах энергетической системы. Допустимые перекачиваемые среды: перегретая вода с водородным показателем рН 8-9, с содержанием механических примесей max 0,1% по массе и размером твердых частиц max 0,1 мм с температурой, max, +260°C Горизонтальный, консольный, одноступенчатый насос с рабочим колесом одностороннего входа. С электродвигателем соединяется через соединительную муфту, и монтируется на общей фундаментной раме. Для охлаждения узла уплотнения предусмотрена автономная система охлаждения, состоящая из холодильника и вспомогательного центробежного колеса. Холодильник охлаждается водопроводной водой. Автономная система действует только при включенном насосе, для охлаждения узла уплотнения насоса, находящегося в горячем резерве, подводится запирающая жидкость - котловая или питательная вода. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ КГВ-160-УХЛ4, где: * КГВ - насос горячей воды; * 160 -подача, м³/ч; * УХЛ - климатическое исполнение (районы с умеренным и холодным климатом); * 4 - категория размещения при эксплуатации. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача насоса, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг Масса агрегата, кг КГВ-250 250 75 5,0 1500 110 600 1690 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса m, мм n, мм Масса насоса, кг Масса агрегата Двигатель Мощность, кВт КГВ-250 2250 368 600 1690 4АМ280S4 110

—

Саратов

Насос КГВ 100/85

Назначение и конструкция Перекачивание горячей воды плотностью 875 кг/м³ в котельных и других обьектах энергетической системы. Температура перекачиваемой жидкости, max, +190°C Насос центробежный, консольный, одноступенчатый на отдельной стойке. Подвод перекачиваемой жидкости к насосу и отвод от него осуществляется горизонтально. Насос и двигатель соединяются упругой муфтой СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ КГВ100/85-СД-УХЛ4, где: * КГВ - насос горячей воды; * 100 - подача, м³/ч; * 85 - напор, м; * СД - двойной мягкий сальник; * УХЛ - климатическое исполнение (районы с умеренным и холодным климатом); * 4 - категория размещения при эксплуатации. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг Масса агрегата, кг КГВ-100/85 100 85 3000 40 278 770 ГАБАРИТНЫЙ ЧЕРТЕЖ

—

Саратов

Насос ЦМК 50-40

Назначение и конструкция Канализационные насосы ЦМК моноблочные, погружные, герметичные предназначены для откачки в жилищно-коммунальном хозяйстве бытовых фекальных и производственных сточных вод с рН 6-8, плотностью до 1050 кг/м3, объемной концентрацией не более 1% и температурой до 45 °С. В стационарном положении устанавливаются в специальные колодцы (насосные станции), включенные в малые канализационные сети. Электронасос используется в качестве передвижного средства для аварийной откачки сточных вод из канализационных колодцев, подвалов, сборников и т.п., а также для работы в специально приспособленных канализационных колодцах, включенных в малые системы канализации. Электронасос не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях. Климатическое исполнение и категория размещения электронасоса - У по ГОСТ 15150-69. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг ЦМК 50-40 50 40 3000 12 160 Марка насоса Потребляемый ток, А КПД, % Кавитационный запас Размер твёрдых частиц ЦМК 50-40 20 55 - - Габаритный чертеж Размеры, мм Количество отверстий Масса, кг L B Dy D M 795 385 100 133 М10-6Н 3 160

—

Саратов

Насос ЦМК 16-27

Назначение и конструкция Канализационные насосы ЦМК моноблочные, погружные, герметичные предназначены для откачки в жилищно-коммунальном хозяйстве бытовых фекальных и производственных сточных вод с рН 6-8, плотностью до 1050 кг/м3, объемной концентрацией не более 1% и температурой до 45 °С. В стационарном положении устанавливаются в специальные колодцы (насосные станции), включенные в малые канализационные сети. Передвижной погружной моноблочный центробежный электронасос ЦМК 16-27М предназначен для откачивания бытовых (фекальных) и производственных сточных вод температурой до 45С с рН 6-8, плотностью до 1050 кг/м3, содержащих механические примеси (абразивные частицы) до 1% по объёму размером не более 5 мм, а также отдельные неабразивные механические включения размером не более 20 мм. Электронасос используется в качестве передвижного средства для аварийной откачки сточных вод из канализационных колодцев, подвалов, сборников и т.п., а также для работы в специально приспособленных канализационных колодцах, включенных в малые системы канализации. Электронасос не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях. Климатическое исполнение и категория размещения электронасоса - У по ГОСТ 15150-69. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг ЦМК 16-27 с ножом 16 27 3000 3,2 45 ЦМК 16-27М 16 27 3000 3,2 45 Марка насоса Потребляемый ток, А КПД, % Кавитационный запас Размер твёрдых частиц ЦМК 16-27 с ножом 6 37 - - ЦМК 16-27М 6 37 - - Габаритный чертеж Размеры, мм Количество отверстий Масса, кг L B Dy D M 600 320 50 98 М8-6Н 3 45

—

Саратов

Насос ЦМК 16-6

Назначение и конструкция Канализационные насосы ЦМК моноблочные, погружные, герметичные предназначены для откачки в жилищно-коммунальном хозяйстве бытовых фекальных и производственных сточных вод с рН 6-8, плотностью до 1050 кг/м3, объемной концентрацией не более 1% и температурой до 45 °С. В стационарном положении устанавливаются в специальные колодцы (насосные станции), включенные в малые канализационные сети. Электронасос используется в качестве передвижного средства для аварийной откачки сточных вод из канализационных колодцев, подвалов, сборников и т.п., а также для работы в специально приспособленных канализационных колодцах, включенных в малые системы канализации. Электронасос не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях. Климатическое исполнение и категория размещения электронасоса - У по ГОСТ 15150-69. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг ЦМК 16-6 16 6 3000 1,0 40 Марка насоса Потребляемый ток, А КПД, % Кавитационный запас Размер твёрдых частиц ЦМК 16-6 3,2 24 - - Габаритный чертеж Размеры, мм Количество отверстий Масса, кг L B Dy D M 540 320 50 98 М8-6Н 3 40

—

Саратов

Насос ЦМК 7-4

Назначение и конструкция Канализационные насосы ЦМК моноблочные, погружные, герметичные предназначены для откачки в жилищно-коммунальном хозяйстве бытовых фекальных и производственных сточных вод с рН 6-8, плотностью до 1050 кг/м3, объемной концентрацией не более 1% и температурой до 45 °С. В стационарном положении устанавливаются в специальные колодцы (насосные станции), включенные в малые канализационные сети. Электронасос используется в качестве передвижного средства для аварийной откачки сточных вод из канализационных колодцев, подвалов, сборников и т.п., а также для работы в специально приспособленных канализационных колодцах, включенных в малые системы канализации. Электронасос не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях. Климатическое исполнение и категория размещения электронасоса - У по ГОСТ 15150-69. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг ЦМК 7-4 7 4 3000 0,4 40 Марка насоса Потребляемый ток, А КПД, % Кавитационный запас Размер твёрдых частиц ЦМК 7-4 2,8 22 - - Габаритный чертеж Размеры, мм Количество отверстий Масса, кг L B Dy D M 540 320 50 98 М8-6Н 3 40

—

Саратов

Иртыш ЦМК 125

Назначение Электронасосы типа ЦМК унифицированного ряда предназначены для работы в стационарных условиях, при температуре окружающей среды до + 40°С, для перекачивания чистой воды производственно-технического назначения (кроме морской), воды отопительной системы, хозяйственной воды, холодной и конденсационной воды, смеси воды с гликолем (гликоль до 40%) с рН6...9, температурой от 263 до 413К (от -10 до 140°С), при давлении на входе в насос до 8 кГс/см и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения в количестве не более 0,1% по объёму и размером частиц не более 0,2 мм. Условное обозначение ЦМК 1 32 /125 -1,5/2 , где: * ЦМК - центробежный моноблочный консольный фланцевый насос; * 1 - вариант исполнения рабочего колеса; * 32 - номинальный диаметр трубного соединения; * 125 - номинальный диаметр рабочего колеса; * 1,5 - номинальная мощность эл. двигателя; * 2 - 2х полюсный эл. двигатель. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг ЦМК2 125/250-7.5/4 80 14 1500 7,5 217 ЦМК2 125/250-11/4 160 12 1500 11 233 ЦМК1 125/250-11/4 80 17 1500 11 233 ЦМК1 125/250-15/4 200 15 1500 15 275 ЦМК 125/250-15/4 100 23 1500 15 275 ЦМК 125/250-18.5/4 200 20 1500 18,5 300 ЦМК2 125/315-15/4 100 23 1500 15 280 ЦМК2 125/315-18.5/4 200 20 1500 18,5 305 ЦМК1 125/315-18.5/4 110 22 1500 18,5 305 ЦМК1 125/315-22/4 210 25 1500 22 320 ЦМК 125/315-22/4 120 35 1500 22 320 ЦМК 125/315-30/4 200 32 1500 30 340 ЦМК2 125/250-3/6 110 5 1000 3 196 ЦМК1 125/250-4/6 130 6 1000 4 196 ЦМК 125/250-5.5/6 140 8 1000 5,5 217 ЦМК2 125/315-5.5/6 135 8 1000 5,5 222 ЦМК1 125/315-7.5/6 135 11 1000 7,5 238 ЦМК 125/315-11/6 135 14 1000 11 280 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса Размеры, мм L H B C1 C2 C3 b1 b4 ЦМК2 125/250-7.5/4 759 600 480 120 160 140 315 296 ЦМК2 125/250-11/4 814 600 480 120 160 178 315 296 ЦМК1 125/250-11/4 814 600 480 120 160 178 315 296 ЦМК1 125/250-15/4 917 600 480 120 160 178 315 334 ЦМК 125/250-15/4 917 600 480 120 160 178 315 334 ЦМК 125/250-18.5/4 964 600 480 120 160 210 315 334 ЦМК2 125/315-15/4 928 630 500 150 200 178 400 334 ЦМК2 125/315-18.5/4 976 630 500 150 200 210 400 334 ЦМК1 125/315-18.5/4 976 630 500 150 200 210 400 334 ЦМК1 125/315-22/4 970 630 500 150 200 203 400 359 ЦМК 125/315-22/4 970 630 500 150 200 203 400 359 ЦМК 125/315-30/4 1014 630 500 150 200 241 400 359 ЦМК2 125/250-3/6 728 600 480 120 160 140 315 270 ЦМК1 125/250-4/6 728 600 480 120 160 140 315 270 ЦМК 125/250-5.5/6 759 600 480 120 160 140 315 296 ЦМК2 125/315-5.5/6 770 630 500 150 200 140 400 296 ЦМК1 125/315-7.5/6 825 630 500 150 200 178 400 296 ЦМК 125/315-11/6 928 630 500 150 200 178 400 334 Общий вид насоса ЦМК 1 - корпус спиральный.2 - рабочее колесо. 3 - торцовое уплотнение.4 -прокладка. 5 - болт крепления корпуса спирального и проставки. 6 -спецболт крепления колеса рабочего. 7 - кран Маевского.8 - электродвигатель. 9 - проставка.10 - отбойник.11 - рым-болт.

—

Саратов

Устройство УСН-150П/175П

НАЗНАЧЕНИЕ Устройства УСН-150П, УСН-175П предназначены для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляют собой шарнирный трубопровод, оборудованный подогревающей рубашкой, с опорным патрубком и присоединительной головкой. ОСОБЕННОСТИ * горячий продукт в подогревающей рубашке разогревает стенки шарнирных труб, что ускоряет процесс слива вязких нефтепродуктов; * двухрядные шарниры обеспечивают лёгкость перемещения без перекосов при длительной эксплуатации; * замена уплотняющих манжет не требует разборки шарниров; * захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны; * шарнирное исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надёжное, герметичное присоединение устройства к перекошенному сливному прибору цистерны. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Обозначение устройства Исполнение Зона действия, м Диаметр условного прохода, мм Условное давление, МПа Расчётная пропускная способность, м3/час светлых нефтепродуктов тёмных нефтепродуктов УСН-150П 3 4 150 0,6 320 570 УСН-150П 4 6 150 0,6 320 570 УСН-175П 3 4 175 0,6 435 780 УСН-175П 4 6 175 0,6 435 780 ГАБАРИТНЫЕ РАЗМЕРЫ Обозначение устройства Высота, мм Длина, мм Ширина, мм Масса, кг УСН-150П 1090 2300 800 190 УСН-150П 1090 2800 800 200 УСН-175П 1090 2300 800 210 УСН-175П 1090 2800 800 220 ЗОНА ОБСЛУЖИВАНИЯ Обозначение устройства Исполнение L1 L2 УСН-150П 1 4000 2028-2030 УСН-150П 2 6000 2028-2030 УСН-175П 1 4000 2028-2030 УСН-175П 2 6000 2028-2030

—

Саратов

Устройство УСН-150/175

НАЗНАЧЕНИЕ Устройства УСН-150 , УСН-175 предназначены для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляют собой шарнирный трубопровод с опорным патрубком и присоединительной головкой. ОСОБЕННОСТИ * двухрядные шарниры обеспечивают лёгкость перемещения без перекосов при длительной эксплуатации; * замена уплотняющих манжет не требует разборки шарниров; * захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны; * шарнирное исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надёжное, герметичное присоединение устройства к перекошенному сливному прибору цистерны. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Обозначение устройства Исполнение Зона действия, м Диаметр условного прохода, мм Условное давление, МПа Расчётная пропускная способность, м3/час светлых нефтепродуктов тёмных нефтепродуктов УСН-150 1 4 150 0,6 320 570 УСН-150 2 6 150 0,6 320 570 УСН-175 1 4 175 0,6 435 780 УСН-175 2 6 175 0,6 435 780 ГАБАРИТНЫЕ РАЗМЕРЫ Обозначение устройства Высота, мм Длина, мм Ширина, мм Масса, кг УСН-150 1090 2300 800 145 УСН-150 1090 2800 800 155 УСН-175 1090 2300 800 165 УСН-175 1090 2800 800 180 ЗОНА ОБСЛУЖИВАНИЯ Обозначение устройства Исполнение L1 L2 УСН-150 1 4000 2028-2030 УСН-150 2 6000 2028-2030 УСН-175 1 4000 2028-2030 УСН-175 2 6000 2028-2030

—

Саратов

Насос К 45/30 (а)

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг К 45/30 45 32 4,0 3000 7,5 53 153 К 45/30а 35 25 4,0 3000 5,5 53 114 ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСА ГАБАРИТНЫЕ РАЗМЕРЫ АРЕГАТА Марка насоса Двигатель L L1 A A1 h h1 h2 Типоразмер Мощность, кВт 1К45/30 АИР112М2УЗ 7,5 1015 675 225 225 255 150 105 5АМ112М2УЗ 1065 675 225 225 255 150 105 А112М2УЗ 1090 675 225 225 255 150 105 АИРМ112М2УЗ 1020 675 225 225 255 150 105 1К45/30а АИР100L2УЗ 5,5 975 645 225 225 225 150 105 А100L2УЗ 1005 645 225 225 225 150 105 Марка насоса Двигатель B B1 B2 H Масса, кг 1К45/30 АИР112М2 300 260 300 415 128 5АМ112М2 300 260 300 415 145 А112М2 300 260 300 415 158 АИРМ112М2 300 260 300 415 137 1К45/30а АИР100L2 290 260 300 405 120 A100L2 285 260 300 435 117

—

Саратов

Электродвигатель 5АМН 280

НАЗНАЧЕНИЕ Двигатели серии 4АМН, 5АМН, 5АН предназначены для продолжительного режима работы (S1 по ГОСТ 183) в закрытых помещениях от сети переменного тока частотой 50 или 60 Гц. Тип – трехфазные асинхронные двигатели с короткозамкнутым ротором. Назначение – являются основой электроприводов механизмов, применяемых в различных отраслях промышленности и сельского хозяйства. Все серии асинхронных электродвигателей представляют собой большой ряд модификаций и исполнений по степени защиты, климатическому исполнению, категории размещения, мощности, частоте вращения, питающему напряжению и конструкции. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип двигателя Мощность, кВт Частота вращения, об/мин Ток, А (U=380В) КПД, % Cosφ Степень защиты Iпуск/Iн Масса, кг 5АМН 280S2 132 3000 231 94,7 0,92 IP23 6,2 720 5АМН 280M2 160 3000 279 95 0,92 IP23 6,2 770 5АМН 280S4 132 1500 248 95,3 0,85 IP23 6,3 750 5АМН 280M4 160 1500 285 96 0,89 IP23 6,5 835 5АМН 280S6 90 1000 170 94,7 0,85 IP23 5,8 715 5АМН 280M6 110 1000 208 94,8 0,85 IP23 5,8 800 5АМН 280S8 75 750 151 93,3 0,81 IP23 4,8 705 5АМН 280M8 90 750 177 94,2 0,82 IP23 5,5 790 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ Тип двигателя Число полюсов Габаритные и присоединительные размеры, мм L AC LC HD E C B BB D DA 5АМН 280M 2 1080 620 1230 710 140 190 419 510 70 60 5АМН 280S 4, 6, 8 1110 620 1230 710 170 190 368 510 80 65 5АМН 280M 4, 6 1180 620 1330 710 170 190 419 510 80 65 5АМН 280M 8 1110 620 1260 710 170 190 419 510 80 65 Тип двигателя Число полюсов Габаритные и присоединительные размеры, мм F FA H GA GC K A AB AA HA 5АМН 280M 2 20 18 280 74,5 64 24 457 560 120 30 5АМН 280S 4, 6, 8 22 18 280 85 69 24 457 560 120 30 5АМН 280M 4, 6 22 18 280 85 69 24 457 560 120 30 5АМН 280M 8 22 18 280 85 69 24 457 560 120 30

—

Саратов

Счетчик ППТ-20/6,4

ПРИМЕНЕНИЕ Счётчики применяются – при коммерческом и внутрихозяйственном учёте в нефтехимической, пищевой, ликероводочной и других отраслях промышленности, коммунальном хозяйстве, в различных технологических процессах, теплоэнергетических установках, стендовом оборудовании, а также на других объектах, где по условиям эксплуатации возможно их применение. Счетчики могут использоваться для учета агрессивных и нейтральных жидкостей. Счетчики выполняют функцию преобразования физических величин количества и расхода проходящей через них жидкости в цифровую информацию, обеспечивают ее хранение в собственной памяти и выдачу на внешние устройства для дальнейшей обработки или отражения на цифровых табло. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип счетчика Диаметр условного прохода, мм Рабочее давление, МПа Потеря давления на наибольшем расходе, МПа Класс точности Цена деления первого разряда, л Масса, кг ППТ-20/6,4 20 6,4 0,15 0,5; 1 0,1 2,25 Тип счетчика Диапазон вязкости измеряемой жидкости, сСт (мм2/с) 0,55-1,7 1,7-6,0 6,0-16 16-60 Расход, м3/ч мин. макс. мин. макс. мин. макс. мин. макс. ППТ-20/6,4 1,0 10 1,2 10 2,0 10 1,5 7,5 ГАБАРИТНЫЙ ЧЕРТЕЖ 1-корпус, 2-гильза, 3-направляющие с опорами, 4-турбина, 5-датчик, 6-стакан, 7-гайка, 8-ниппель. Тип счетчика L B H d ППТ-20/6,4 180 55 153 26

—

Саратов

Счетчик ППТ-32/6,4

ПРИМЕНЕНИЕ Счётчики применяются – при коммерческом и внутрихозяйственном учёте в нефтехимической, пищевой, ликероводочной и других отраслях промышленности, коммунальном хозяйстве, в различных технологических процессах, теплоэнергетических установках, стендовом оборудовании, а также на других объектах, где по условиям эксплуатации возможно их применение. Счетчики могут использоваться для учета агрессивных и нейтральных жидкостей. Счетчики выполняют функцию преобразования физических величин количества и расхода проходящей через них жидкости в цифровую информацию, обеспечивают ее хранение в собственной памяти и выдачу на внешние устройства для дальнейшей обработки или отражения на цифровых табло. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип счетчика Диаметр условного прохода, мм Рабочее давление, МПа Потеря давления на наибольшем расходе, МПа Класс точности Цена деления первого разряда, л Масса, кг ППТ-32/6,4 32 6,4 0,15 0,5; 1 0,1 2,5 Тип счетчика Диапазон вязкости измеряемой жидкости, сСт (мм2/с) 0,55-1,7 1,7-6,0 6,0-16 16-60 Расход, м3/ч мин. макс. мин. макс. мин. макс. мин. макс. ППТ-32/6,4 2,5 25 4,0 25 4,0 20 3,2 16 ГАБАРИТНЫЙ ЧЕРТЕЖ 1-корпус, 2-гильза, 3-направляющие с опорами, 4-турбина, 5-датчик, 6-стакан, 7-гайка, 8-ниппель. Тип счетчика L B H d ППТ-32/6,4 204 60 163 40

—

Саратов

Электродвигатель 5АМ 250

НАЗНАЧЕНИЕ Электродвигатели асинхронные трехфазные c короткозамкнутым ротором серии 5АМ предназначены для привода механизмов, не требующих изменения частоты вращения (дымососов, вентиляторов и др.). Напряжение питания 220В/380В, 380В/660В, 400В, 690В при частоте 50 Гц. По заказу потребителей могут быть изготовлены электродвигатели на напряжение 230В/400В, 240В/415В и др. при частоте 50 Гц. Режим работы электродвигателей S1-S8. Электродвигатели со степенью защиты IP 54 выполнены в закрытом обдуваемом исполеннии. Система охлаждения IC 041. Класс нагревостойкости изоляции F. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип двигателя Мощность, кВт Частота вращения, об/мин Ток, А (U=380В) КПД, % Cosφ Степень защиты Iпуск/Iн Масса, кг 5АМ 250S2 75 3000 133 93,6 0,92 IP54 7,5 475 5АМ 250М2 90 3000 157 93,5 0,93 IP54 7,0 505 5АМ 250S4 75 1500 142 94,3 0,85 IP54 7,2 480 5АМ 250М4 90 1500 164 95 0,88 IP54 7,3 515 5АМ 250S6 45 1000 87,5 93 0,84 IP54 6,2 430 5АМ 250М6 50 1000 108 92,5 0,84 IP54 6,2 450 5АМ 250S8 37 750 84 92 0,73 IP54 6,5 430 5АМ 250М8 45 750 98 93 0,75 IP54 6,8 460 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ Монтажное исполнение IM 10...1, IM 10...2 Монтажное исполнение IM 2...1, IM 2...2 Монтажное исполнение IM 3...1, IM 3...2 Тип двигателя Число полюсов Габаритные размеры, мм L LC AD HD P AC AA H GD GF GA GC 5AM 250S 2 935 1085 240 630 550 545 100 250 11 11 69 69 4, 6, 8 935 1085 240 630 550 545 100 250 12 12 79,5 74,5 5AM 250M 2 965 1115 240 630 550 545 100 250 11 11 69 69 4, 6 965 1115 240 630 550 545 100 250 12 12 79,5 74,5 8 935 1085 240 630 550 545 100 250 12 12 79,5 74,5 Тип двигателя Число полюсов Установочные и присоединительные размеры, мм E EA B BB T LA C R F FA A 5AM 250S 2 140 140 311 430 5 18 168 0 18 18 406 4, 6, 8 140 140 311 430 5 18 168 0 20 20 406 5AM 250M 2 140 140 349 430 5 18 168 0 18 18 406 4, 6 140 140 349 430 5 18 168 0 20 20 406 8 140 140 349 430 5 18 168 0 20 20 406 Тип двигателя Число полюсов Установочные и присоединительные размеры, мм AB HA HC D DA K M S N 45° 22,5° 5AM 250S 2 490 30 510 65 65 24 500 19 450 - 22,5° 4, 6, 8 490 30 510 75 70 24 500 19 450 - 22,5° 5AM 250M 2 490 30 510 65 65 24 500 19 450 - 22,5° 4, 6 490 30 510 75 70 24 500 19 450 - 22,5° 8 490 30 510 75 70 24 500 19 450 - 22,5°Принцип действия: Асинхронные Количество фаз: Трехфазные Тип ротора: Короткозамкнутый

—

Саратов

Насос К 80-65-160 (а)

Назначение и конструкция Насосы К - центробежные, консольные, одноступенчатые с односторонним подводом жидкости к рабочему колесу. Насосы К предназначены для перекачивания чистой воды, производственно - технического назначения (кроме морской) и других жидкостей, сходных с водой по плотности, вязкости и химической активности. Центробежное колесо насоса К состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса. Материал основных частей насоса К - серый чугун. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг К80-65-160 50 32 4 3000 7,5 50 145 К80-65-160а 45 28 4 3000 7,5 50 145 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса L I I1 I2 I3 I4 H h К80-65-160 К80-50-160а 925 485 100 65 120 792 395 (406) 220 (230) Всасывающий патрубок Напорный патрубок Dy D D1 D2 d n I5 I6 C3 Dy1 D3 D4 D5 n1 d1 c2 b1 80 190 160 133 М16 4 22 31 3 65 180 145 122 4 18 3 17 Марка насоса Двигатель Типоразмер Мощность, кВт К80-65-160 АИР112М2 7,5 К80-65-160а АИР112М2 7,5 Примечание: Размеры и масса агрегата в скобках указаны для агрегатов с плитой из профиля.

—

Саратов

Комплекс АСН-4В(Г)

НАЗНАЧЕНИЕ Автоматизированная система налива АСН-4В, АСН-4ВГ с различной степенью автоматизации с ручным прекращением процесса налива или перекрытием потока электроуправляемой задвижкой при срабатывании датчика уровня налива. Наливные стояки АСН-4В модуль Ду100 обслуживают только один отсек автоцистерны с одной стороны наливного островка с функцией прекращения налива оператором вручную. Комплектация * электроуправляемая задвижка; * герметизированный телескопический наконечник; * датчики ограничения уровня налива; * устройство заземления автоцистерн; * центральный блок управления; * автоматическое отключение насоса; * силовой шкаф; * насос (по заказу); * перекидной трап (или два трапа); * входная лестница. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Наименование показателя АСН-4В АСН-4ВГ Условный проход, мм 100 100 Производительность для наземных резервуаров, м3/ч 90 90 Производительность для заглубленных резервуаров, м3/ч 60 60 Количество стояков 1 1 Количество наливаемых продуктов 1 1 Диаметр горловины автоцистерны, мм 250…530 250…530 Мощность эл. насоса, кВт 11 11 Климатическое исполнение У2.ХЛ2 У2.ХЛ2 * Общий вид, габаритные размеры, модуль Ду100 (0-0-0-0) * Общий вид, габаритные размеры, модуль Ду100 (0-0-1-0)

—

Саратов

Насос ЦНС 105

Назначение и конструкция Насосы ЦНС и агрегаты на их основе применяются в теплоэнергетической промышленности для подачи питательной воды в паровые котлы котельных ТЭЦ малой мощности и в системах отопления и горячего водоснабжения. Насос центробежный многоступенчатый, секционный, горизонтальный с односторонним расположением разгруженных рабочих колес. В многоступенчатых насосах поток перекачиваемой жидкости перемещается последовательно несколькими рабочими колесами, смонтированными на одном валу.Корпус многоступечатого секционного насоса состоит из отдельных секций. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить напор, не изменяя подачи. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Допускаемый кав. запас, м Мощность эл-я, кВт Длина ширина высота агрегата Масса агрегата, кг ЦНС 105-98 105 98 3000 5,5 55 2000x640x960 1080 ЦНС 105-147 147 75 2220x840x920 1310 ЦНС 105-196 196 110 2385x885x950 1610 ЦНС 105-245 245 132 2600x950x910 1830 ЦНС 105-294 294 160 2700x950x910 1970 ЦНС 105-343 343 160 2790x950x910 2030 ЦНС 105-392 392 200 2960x950x910 2160 ЦНС 105-441 441 250 3030x1020x970 2510 ЦНС 105-490 490 250 3120x1020x970 2580 Габаритный чертеж

—

Саратов

Насос 1ЦНСг 60

Назначение и конструкция Насосы 1ЦНСг и агрегаты на их основе применяются в теплоэнергетической промышленности для подачи питательной воды в паровые котлы котельных ТЭЦ малой мощности и в системах отопления и горячего водоснабжения. Насос центробежный многоступенчатый, секционный, горизонтальный с односторонним расположением разгруженных рабочих колес. Предвключенный шнек (исполнение 1ЦНС:.-1) позволяет улучшить кавитационные свойства насоса. В многоступенчатых насосах поток перекачиваемой жидкости перемещается последовательно несколькими рабочими колесами, смонтированными на одном валу.Корпус многоступечатого секционного насоса состоит из отдельных секций. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить напор, не изменяя подачи. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Доп. кавит. запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг 1ЦНСг 60-66 60 66 4,5 3000 22 450 1ЦНСг 60-66-1 66 3,0 30 470 1ЦНСг 60-99 99 4,5 30 510 1ЦНСг 60-99-1 99 3,0 30 510 1ЦНСг 60-132 132 4,5 45 645 1ЦНСг 60-132-1 132 3,0 45 645 1ЦНСг 60-165 165 4,5 55 795 1ЦНСг 60-165-1 165 3,0 55 795 1ЦНСг 60-198 198 4,5 55 840 1ЦНСг 60-198-1 198 3,0 55 840 ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСА Марка насоса Размеры, мм L L3 A A1 A2 A3 B B2 B3 1ЦНСг 60-66 1ЦНСг 60-66-1 862 241 241 111 340 415 462 400 260 1ЦНСг 60-99 1ЦНСг 60-99-1 950 329 329 199 462 400 260 1ЦНСг 60-132 1ЦНСг 60-132-1 1028 417 417 287 462 400 260 1ЦНСг 60-165 1ЦНСг 60-165-1 1126 505 505 375 462 400 260 1ЦНСг 60-198 1ЦНСг 60-198-1 1214 593 593 463 462 400 260 Марка насоса Размеры, мм H H1 H2 Д Д1 Д2 Д3 d d1 h 1ЦНСг 60-66 1ЦНСг 60-66-1 462 200 25 195 160 133 80 36 18 39-0,29 1ЦНСг 60-99 1ЦНСг 60-99-1 1ЦНСг 60-132 1ЦНСг 60-132-1 1ЦНСг 60-165 1ЦНСг 60-165-1 1ЦНСг 60-198 1ЦНСг 60-198-1 ГАБАРИТНЫЕ РАЗМЕРЫ АГРЕГАТА Марка насоса Типоразмер двигателя Размеры, мм L L1 L2 L3 A A1 A2 A3 1ЦНСг 60-66 АИР180S2 1500 1080 140 267 241 820 345 590 1ЦНСг 60-66-1 АИР180М2 1550 1125 140 267 241 820 345 590 1ЦНСг 60-99 1ЦНСг 60-99-1 1640 1210 180 267 329 880 345 590 1ЦНСг 60-132 1ЦНСг 60-132-1 5А200L2 1820 1380 220 267 417 1000 340 500 1ЦНСг 60-165 1ЦНСг 60-165-1 5А225М2 1970 1495 295 267 505 1000 340 500 1ЦНСг 60-198 1ЦНСг 60-198-1 5А225М2 2060 1585 415 267 593 1000 340 500 Марка насоса Размеры, мм B B1 B2 H H1 H2 D D1 D2 D3 1ЦНСг 60-66 485 395 260 620 620 360 195 160 133 80 1ЦНСг 60-66-1 1ЦНСг 60-99 1ЦНСг 60-99-1 1ЦНСг 60-132 1ЦНСг 60-132-1 495 645 1ЦНСг 60-165 1ЦНСг 60-165-1 490 390 755 705 445 1ЦНСг 60-198 1ЦНСг 60-198-1

—

Саратов

Насос ЦНС 300

Назначение и конструкция Насосы ЦНС и агрегаты на их основе применяются в теплоэнергетической промышленности для подачи питательной воды в паровые котлы котельных ТЭЦ малой мощности и в системах отопления и горячего водоснабжения. Насос центробежный многоступенчатый, секционный, горизонтальный с односторонним расположением разгруженных рабочих колес. В многоступенчатых насосах поток перекачиваемой жидкости перемещается последовательно несколькими рабочими колесами, смонтированными на одном валу.Корпус многоступечатого секционного насоса состоит из отдельных секций. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить напор, не изменяя подачи. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Допускаемый кав. запас, м Мощность эл-я, кВт Длина ширина высота агрегата Масса агрегата, кг ЦНС 300-120 300 120 1500 4,5 160 2380x940x1070 2120 ЦНС 300-180 180 250 2540x1030x1070 2380 ЦНС 300-240 240 315 2820x1070x1070 2820 ЦНС 300-300 300 400 3280x1320x1540 3810 ЦНС 300-360 360 500 3400x1320x1540 4100 ЦНС 300-420 420 500 3520x1320x1540 4300 ЦНС 300-480 480 630 3740x1320x1540 4750 ЦНС 300-540 540 800 3810x1420x1650 5200 ЦНС 300-600 600 800 3930x1420x1650 5360 Габаритный чертеж

—

Саратов

Насос ЦНС 180

Назначение и конструкция Насосы ЦНС и агрегаты на их основе применяются в теплоэнергетической промышленности для подачи питательной воды в паровые котлы котельных ТЭЦ малой мощности и в системах отопления и горячего водоснабжения. Насос центробежный многоступенчатый, секционный, горизонтальный с односторонним расположением разгруженных рабочих колес. В многоступенчатых насосах поток перекачиваемой жидкости перемещается последовательно несколькими рабочими колесами, смонтированными на одном валу.Корпус многоступечатого секционного насоса состоит из отдельных секций. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить напор, не изменяя подачи. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Допускаемый кав. запас, м Мощность эл-я, кВт Длина ширина высота агрегата Масса агрегата, кг ЦНС 180-85 180 85 1500 4,0 75 2200x880x990 1470 ЦНС 180-128 128 110 2400x930x1000 1830 ЦНС 180-170 170 132 2600x980x990 2070 ЦНС 180-212 212 160 2700x950x970 2250 ЦНС 180-255 255 200 2870x980x970 2510 ЦНС 180-297 297 250 3270x1200x1280 3670 ЦНС 180-340 340 250 3370x1200x1280 3750 ЦНС 180-383 383 315 3600x1200x1280 4220 ЦНС 180-425 425 315 3710x1200x1280 4340 Габаритный чертеж

—

Саратов

Насос 1ЦНСг 40

Назначение и конструкция Насосы 1ЦНСг и агрегаты на их основе применяются в теплоэнергетической промышленности для подачи питательной воды в паровые котлы котельных ТЭЦ малой мощности и в системах отопления и горячего водоснабжения. Насос центробежный многоступенчатый, секционный, горизонтальный с односторонним расположением разгруженных рабочих колес. Предвключенный шнек (исполнение 1ЦНС:.-1) позволяет улучшить кавитационные свойства насоса. В многоступенчатых насосах поток перекачиваемой жидкости перемещается последовательно несколькими рабочими колесами, смонтированными на одном валу.Корпус многоступечатого секционного насоса состоит из отдельных секций. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить напор, не изменяя подачи. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Доп. кавит. запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг 1ЦНСг40-44 40 44 3,6 3000 11 345 1ЦНСг40-44-1 44 2,0 15 400 1ЦНСг40-66 66 3,6 15 430 1ЦНСг40-66-1 66 2,0 15 430 1ЦНСг40-88 88 3,6 18,5 480 1ЦНСг40-88-1 88 2,0 18,5 480 1ЦНСг40-110 110 3,6 22 550 1ЦНСг40-110-1 110 2,0 22 550 1ЦНСг40-132 132 3,6 30 600 1ЦНСг40-132-1 132 2,0 30 600 1ЦНСг40-154 154 3,6 30 635 1ЦНСг40-154-1 154 2,0 30 635 1ЦНСг40-176 176 3,6 37 750 1ЦНСг40-176-1 176 2,0 45 750 1ЦНСг40-198 198 3,6 45 780 1ЦНСг40-198-1 198 2,0 55 880 ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСА Марка насоса Размеры, мм L L3 A A1 A2 A3 B B2 B3 1ЦНСг40-44 1ЦНСг40-44-1 830 225 225 115 350 405 435 410 230 1ЦНСг40-66 1ЦНСг40-66-1 913 308 308 198 1ЦНСг40-88 1ЦНСг40-88-1 996 391 391 281 1ЦНСг40-110 1ЦНСг40-110-1 1080 474 474 364 1ЦНСг40-132 1ЦНСг40-132-1 1162 557 557 447 1ЦНСг40-154 1ЦНСг40-154-1 1245 640 640 530 1ЦНСг40-176 1ЦНСг40-176-1 1328 723 723 613 1ЦНСг40-198 1ЦНСг40-198-1 1410 806 806 696 Марка насоса Размеры, мм H H1 H2 Д Д1 Д2 Д3 d d1 h 1ЦНСг40-44 1ЦНСг40-44-1 430 200 20 180 145 122 65 32 18 35-0,21 1ЦНСг40-66 1ЦНСг40-66-1 1ЦНСг40-88 1ЦНСг40-88-1 1ЦНСг40-110 1ЦНСг40-110-1 1ЦНСг40-132 1ЦНСг40-132-1 1ЦНСг40-154 1ЦНСг40-154-1 1ЦНСг40-176 1ЦНСг40-176-1 1ЦНСг40-198 1ЦНСг40-198-1 ГАБАРИТНЫЕ РАЗМЕРЫ АГРЕГАТА Марка насоса Типоразмер двигателя Размеры, мм L L1 L2 L3 A A1 A2 A3 1ЦНСг40-44 АИРМ132М2 1335 990 150 254 225 690 350 - 1ЦНСг40-44-1 АИР180S2 1465 1050 150 254 225 800 350 400 1ЦНСг40-66 1ЦНСг40-66-1 5А160S2 1590 1135 180 254 308 800 350 400 1ЦНСг40-88 1ЦНСг40-88-1 5А160М2 1670 1256 210 254 391 870 350 435 1ЦНСг40-110 1ЦНСг40-110-1 АИР180S2 1715 1320 250 254 474 920 350 460 1ЦНСг40-132 1ЦНСг40-132-1 АИР180М2 1850 1440 300 254 557 100 350 500 1ЦНСг40-154 1ЦНСг40-154-1 1930 1523 340 254 640 1040 350 520 1ЦНСг40-176 А200М2 2140 1660 370 254 723 1080 350 540 1ЦНСг40-176-1 5А200L2 2115 1700 370 254 723 1080 350 540 1ЦНСг40-198 2197 1785 400 254 805 1180 350 590 1ЦНСг40-198-1 5А225М2 2270 1794 400 254 805 1180 350 590 Марка насоса Размеры, мм B B1 B2 H H1 H2 D D1 D2 D3 1 ЦНСг40-44 450 384 230 553 590 360 180 145 122 65 1ЦНСг40-44-1 470 585 1 ЦНСг40-66 1ЦНСг40-66-1 622 1ЦНСг40-88 1ЦНСг40-88-1 1ЦНСг40-110 1ЦНСг40-110-1 490 420 680 650 420 1ЦНСг40-132 1ЦНСг40-132-1 1ЦНСг40-154 1ЦНСг40-154-1 1ЦНСг40-176 1ЦНСг40-176-1 695 705 1ЦНСг40-198 1ЦНСг40-198-1 720

—

Саратов

Насос ЦНС (г) 60

Назначение и конструкция Насосы ЦНС(г) и агрегаты на их основе применяются в теплоэнергетической промышленности для подачи питательной воды в паровые котлы котельных ТЭЦ малой мощности и в системах отопления и горячего водоснабжения. Насос центробежный многоступенчатый, секционный, горизонтальный с односторонним расположением разгруженных рабочих колес. В многоступенчатых насосах поток перекачиваемой жидкости перемещается последовательно несколькими рабочими колесами, смонтированными на одном валу.Корпус многоступечатого секционного насоса состоит из отдельных секций. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить напор, не изменяя подачи. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг ЦНС(г) 60-66 60 66 4,5 3000 22 448 ЦНС(г) 60-99 99 30 490 ЦНС(г) 60-132 132 45 655 ЦНС(г) 60-165 165 55 750 ЦНС(г) 60-198 198 55 785 ЦНС(г) 60-231 231 75 955 ЦНС(г) 60-264 264 75 990 ЦНС(г) 60-297 297 75 1065 ЦНС(г) 60-330 330 90 1395 ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТА Марка насоса Размеры, мм L L1 L2 L3 l l1 l2 l3 l4 l5 ЦНС(г) 60-66 1580 630 945 1295 220 3…5 - 600 406 635 ЦНС(г) 60-99 1710 680 1025 1410 300 710 ЦНС(г) 60-132 1895 781 1105 1570 380 7…9 350 920 430 660 ЦНС(г) 60-165 2030 835 1185 1670 460 450 970 ЦНС(г) 60-198 2110 1265 1750 540 500 1050 ЦНС(г) 60-231 2290 935 1345 1930 620 7…9 590 1190 406 635 ЦНС(г) 60-264 2370 1425 2010 700 670 1265 ЦНС(г) 60-297 2450 1505 2130 780 700 1350 ЦНС(г) 60-330 2675 1080 1585 2250 860 800 1465 457 685 Марка насоса Размеры, мм п. шт. H H1 H2 H3 H4 H5 ЦНС(г) 60-66 648 180 206 386 655 760 4 ЦНС(г) 60-99 ЦНС(г) 60-132 667 200 180 380 650 755 6 ЦНС(г) 60-165 692 225 155 ЦНС(г) 60-198 ЦНС(г) 60-231 782 250 150 400 670 775 6 ЦНС(г) 60-264 ЦНС(г) 60-297 ЦНС(г) 60-330 822 280 160 440 710 815

—

Саратов

Насос ЦНС(н,м) 60

Назначение и конструкция Насосы ЦНСн предназначены для перекачивания обводненной газонасыщенной и товарной нефти с температурой от 1 до 45°С в системах внутри промыслового сбора и транспорта нефти. Максимально допустимая температура перекачиваемой нефти не более 60°С при условии принудительного охлаждения пошипников. Насосы ЦНСм предназначены для перекачивания масляных жидкостей(масло турбинное Т22). Вязкость кинематическая 20-23 сСТ при температуре масла 50°С, плотность 0,9 г/см3 при температуре масла 20°С. Необходимое давление на входе не менее 0.015МПа (0,15 кгс/см2) при температуре масла 60°С. Корпус многоступечатого секционного насоса состоит из отдельных секций (камеража), число которых равно числу рабочих колес минус один, так как одно колесо расположено в передней крышке. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг ЦНС(н,м) 60-66 60 66 4,0 3000 30 409 ЦНС(н,м) 60-99 99 45 433 ЦНС(н,м) 60-132 132 55 458 ЦНС(н,м) 60-165 165 75 482 ЦНС(н,м) 60-198 198 75 505 ЦНС(н,м) 60-231 231 110 531 ЦНС(н,м) 60-264 264 110 556 ЦНС(н,м) 60-297 297 132 580 ЦНС(н,м) 60-330 330 132 605 ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТА Марка насоса Размеры, мм L L1 L2 L3 l l1 l2 l3 l4 ЦНС(н,м) 60-66 1605 630 971 1340 242 3…5 590 1290 450 ЦНС(н,м) 60-99 1735 680 1051 1460 322 710 1410 ЦНС(н,м) 60-132 1945 810 1131 1640 402 6…9 740 1590 ЦНС(н,м) 60-165 2025 810 1211 1720 482 820 1670 ЦНС(н,м) 60-198 2105 1291 1800 562 900 1750 ЦНС(н,м) 60-231 2290 915 1371 1930 642 980 1880 490 ЦНС(н,м) 60-264 2370 1451 2010 722 1060 1960 ЦНС(н,м) 60-297 2340 805 1531 2170 802 1140 2040 ЦНС(н,м) 60-330 2420 805 1611 882 1220 2120 Марка насоса Размеры, мм l5 l6 H H1 H2 H3 H4 H5 ЦНС(н,м) 60-66 660 135 590 180 150 330 630 706 ЦНС(н,м) 60-99 ЦНС(н,м) 60-132 707 225 132 360 660 736 ЦНС(н,м) 60-165 ЦНС(н,м) 60-198 ЦНС(н,м) 60-231 805 250 165 418 718 798 ЦНС(н,м) 60-264 ЦНС(н,м) 60-297 ЦНС(н,м) 60-330

—

Саратов

Насос ЦНС (н,м) 38

Назначение и конструкция Насосы ЦНСн предназначены для перекачивания обводненной газонасыщенной и товарной нефти с температурой от 1 до 45°С в системах внутри промыслового сбора и транспорта нефти. Максимально допустимая температура перекачиваемой нефти не более 60°С при условии принудительного охлаждения пошипников. Насосы ЦНСм предназначены для перекачивания масляных жидкостей(масло турбинное Т22). Вязкость кинематическая 20-23 сСТ при температуре масла 50°С, плотность 0,9 г/см3 при температуре масла 20°С. Необходимое давление на входе не менее 0.015МПа (0,15 кгс/см2) при температуре масла 60°С. Корпус многоступечатого секционного насоса состоит из отдельных секций (камеража), число которых равно числу рабочих колес минус один, так как одно колесо расположено в передней крышке. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг ЦНС(н,м) 38-44 38 44 4,0 3000 18,5 378 ЦНС(н,м) 38-66 66 18,5 398 ЦНС(н,м) 38-88 88 30 419 ЦНС(н,м) 38-110 110 30 439 ЦНС(н,м) 38-132 132 37 459 ЦНС(н,м) 38-154 154 45 480 ЦНС(н,м) 38-176 176 55 500 ЦНС(н,м) 38-198 198 55 521 ЦНС(н,м) 38-220 220 55 541 ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТА Марка насоса Размеры, мм L L1 L2 L3 l1 l2 l3 ЦНС(н,м) 38-44 1485 605 880 1205 216 690 1155 ЦНС(н,м) 38-66 1555 945 1235 281 655 1185 ЦНС(н,м) 38-88 1645 630 1010 1335 346 690 1285 ЦНС(н,м) 38-110 1710 1075 1400 411 1350 ЦНС(н,м) 38-132 1890 1140 1400 476 1415 ЦНС(н,м) 38-154 1955 680 1205 1505 541 ЦНС(н,м) 38-176 2150 1270 1570 606 1545 ЦНС(н,м) 38-198 2150 810 1335 1795 671 820 1745 ЦНС(н,м) 38-220 2215 1400 1860 736 1810 Марка насоса Размеры, мм H H1 H2 H3 H4 H5 ЦНС(н,м) 38-44 555 160 145 307 610 307 ЦНС(н,м) 38-66 ЦНС(н,м) 38-88 570 180 125 ЦНС(н,м) 38-110 307 307 307 ЦНС(н,м) 38-132 567 166 ЦНС(н,м) 38-154 ЦНС(н,м) 38-176 ЦНС(н,м) 38-198 702 225 115 352 652 942 ЦНС(н,м) 38-220

—

Саратов

Насос ЦНС (г) 38

Назначение и конструкция Насосы ЦНС(г) и агрегаты на их основе применяются в теплоэнергетической промышленности для подачи питательной воды в паровые котлы котельных ТЭЦ малой мощности и в системах отопления и горячего водоснабжения. Насос центробежный многоступенчатый, секционный, горизонтальный с односторонним расположением разгруженных рабочих колес. В многоступенчатых насосах поток перекачиваемой жидкости перемещается последовательно несколькими рабочими колесами, смонтированными на одном валу.Корпус многоступечатого секционного насоса состоит из отдельных секций. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить напор, не изменяя подачи. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг ЦНС(г) 38-44 38 44 4,0 3000 11 329 ЦНС(г) 38-66 66 15 344 ЦНС(г) 38-88 88 18,5 353 ЦНС(г) 38-110 110 22 503 ЦНС(г) 38-132 132 30 538 ЦНС(г) 38-154 154 30 568 ЦНС(г) 38-176 176 30 593 ЦНС(г) 38-198 198 37 672 ЦНС(г) 38-220 220 45 719 ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТА Марка насоса Размеры, мм L L1 L2 L3 l l1 l2 l3 l4 l5 ЦНС(г) 38-44 1380 498 876 1230 195 38 - 570 350 626 ЦНС(г) 38-66 1615 660 947 1350 266 109 720 ЦНС(г) 38-88 1715 690 1018 1450 337 180 840 ЦНС(г) 38-110 1725 630 1089 1530 408 248 450 927 280 510 ЦНС(г) 38-132 1845 680 1160 1640 479 319 500 1009 ЦНС(г) 38-154 1920 1231 1710 550 390 540 1008 ЦНС(г) 38-176 1990 1302 1780 621 461 570 1151 ЦНС(г) 38-198 2115 735 1373 1890 692 532 630 1262 ЦНС(г) 38-220 2230 781 1444 2000 763 603 680 1371 Марка насоса Размеры, мм п. шт. H H1 H2 H3 H4 H5 ЦНС(г) 38-44 561 132 234 366 596 656 4 ЦНС(г) 38-66 567 160 206 ЦНС(г) 38-88 ЦНС(г) 38-110 612 180 170 350 580 640 6 ЦНС(г) 38-132 ЦНС(г) 38-154 ЦНС(г) 38-176 ЦНС(г) 38-198 637 200 150 ЦНС(г) 38-220

—

Саратов

Насос ЦНСг 16

Назначение и конструкция Насосы ЦНСг и агрегаты на их основе применяются в теплоэнергетической промышленности для подачи питательной воды в паровые котлы котельных ТЭЦ малой мощности и в системах отопления и горячего водоснабжения. Насос центробежный многоступенчатый, секционный, горизонтальный с односторонним расположением разгруженных рабочих колес. В многоступенчатых насосах поток перекачиваемой жидкости перемещается последовательно несколькими рабочими колесами, смонтированными на одном валу.Корпус многоступечатого секционного насоса состоит из отдельных секций. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить напор, не изменяя подачи. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг ЦНСг 16-68 16 68 4,0 3000 7,5 - 11 - ЦНСг 16-102 102 11 - ЦНСг 16-136 136 15 - ЦНСг 16-170 170 18,5 - ЦНСг 16-204 204 22 - ЦНСг 16-238 238 30 - ЦНСг 16-272 272 30 - ЦНСг 16-306 306 37 - ЦНСг 16-340 340 37 - ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТА Марка насоса Размеры, мм L L1 L2 l l1 l2 H H1 H2 ЦНСг 16-68 1520 505 1011 194 500 960 498 132 198 1620 605 615 1080 560 160 170 ЦНСг 16-102 1675 1064 247 1135 ЦНСг 16-136 1730 1117 300 1185 575 ЦНСг 16-170 1820 645 1170 353 660 1285 ЦНСг 16-204 1860 630 1223 406 1330 590 180 150 ЦНСг 16-238 1960 680 1276 459 710 1420 ЦНСг 16-272 2015 1329 512 735 1470 ЦНСг 16-306 1970 580 1382 565 810 1460 620 ЦНСг 16-340 2020 1435 618 1520

—

Саратов

Насос ЦНС (г) 13

Назначение и конструкция Насосы ЦНС(г) и агрегаты на их основе применяются в теплоэнергетической промышленности для подачи питательной воды в паровые котлы котельных ТЭЦ малой мощности и в системах отопления и горячего водоснабжения. Насос центробежный многоступенчатый, секционный, горизонтальный с односторонним расположением разгруженных рабочих колес. В многоступенчатых насосах поток перекачиваемой жидкости перемещается последовательно несколькими рабочими колесами, смонтированными на одном валу.Корпус многоступечатого секционного насоса состоит из отдельных секций. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить напор, не изменяя подачи. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг ЦНС(г) 13-70 13 70 4,0 3000 11 335 ЦНС(г) 13-105 105 11 372 ЦНС(г) 13-140 140 15 415 ЦНС(г) 13-175 175 18,5 457 ЦНС(г) 13-210 210 18,5 494 ЦНС(г) 13-245 245 22 549 ЦНС(г) 13-280 280 30 579 ЦНС(г) 13-315 315 30 612 ЦНС(г) 13-350 350 30 649

—

Саратов

Насос ЦНС (н,м) 13

Назначение и конструкция Насосы ЦНСн предназначены для перекачивания обводненной газонасыщенной и товарной нефти с температурой от 1 до 45°С в системах внутри промыслового сбора и транспорта нефти. Максимально допустимая температура перекачиваемой нефти не более 60°С при условии принудительного охлаждения пошипников. Насосы ЦНСм предназначены для перекачивания масляных жидкостей(масло турбинное Т22). Вязкость кинематическая 20-23 сСТ при температуре масла 50°С, плотность 0,9 г/см3 при температуре масла 20°С. Необходимое давление на входе не менее 0.015МПа (0,15 кгс/см2) при температуре масла 60°С. Корпус многоступечатого секционного насоса состоит из отдельных секций (камеража), число которых равно числу рабочих колес минус один, так как одно колесо расположено в передней крышке. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг ЦНС(н,м) 13-70 13 70 4,0 3000 15 387 ЦНС(н,м) 13-105 105 18,5 408 ЦНС(н,м) 13-140 140 22 429 ЦНС(н,м) 13-175 175 30 450 ЦНС(н,м) 13-210 210 30 471 ЦНС(н,м) 13-245 245 37 492 ЦНС(н,м) 13-280 280 45 513 ЦНС(н,м) 13-315 315 45 534 ЦНС(н,м) 13-350 350 55 555

—

Саратов

Насос ЦНС 10

Назначение и конструкция Насосы ЦНС и агрегаты на их основе применяются в теплоэнергетической промышленности для подачи питательной воды в паровые котлы котельных ТЭЦ малой мощности и в системах отопления и горячего водоснабжения. Насос центробежный многоступенчатый, секционный, горизонтальный с односторонним расположением разгруженных рабочих колес. Предвключенный шнек (исполнение 1ЦНС:.-1) позволяет улучшить кавитационные свойства насоса. В многоступенчатых насосах поток перекачиваемой жидкости перемещается последовательно несколькими рабочими колесами, смонтированными на одном валу.Корпус многоступечатого секционного насоса состоит из отдельных секций. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить напор, не изменяя подачи. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг ЦНС 10-40 10 40 4,0 3000 3 55 ЦНС 10-60 60 4 65 ЦНС 10-80 80 5,5 84 ЦНС 10-100 100 5,5 97

—

Саратов

Насос ЦНС 8

Назначение и конструкция Насосы ЦНС и агрегаты на их основе применяются в теплоэнергетической промышленности для подачи питательной воды в паровые котлы котельных ТЭЦ малой мощности и в системах отопления и горячего водоснабжения. Насос центробежный многоступенчатый, секционный, горизонтальный с односторонним расположением разгруженных рабочих колес. В многоступенчатых насосах поток перекачиваемой жидкости перемещается последовательно несколькими рабочими колесами, смонтированными на одном валу.Корпус многоступечатого секционного насоса состоит из отдельных секций. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить напор, не изменяя подачи. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг ЦНС 8-30 8 30 4,0 3000 3 35 ЦНС 8-40 40 3 45 ЦНС 8-60 60 4 50 ЦНС 8-80 80 5,5 55 ЦНС 8-100 100 5,5 55

—

Саратов

Насос ЦНС 3

Назначение и конструкция Насосы ЦНС и агрегаты на их основе применяются в теплоэнергетической промышленности для подачи питательной воды в паровые котлы котельных ТЭЦ малой мощности и в системах отопления и горячего водоснабжения. Насос центробежный многоступенчатый, секционный, горизонтальный с односторонним расположением разгруженных рабочих колес. Предвключенный шнек (исполнение ЦНС:.-1) позволяет улучшить кавитационные свойства насоса. В многоступенчатых насосах поток перекачиваемой жидкости перемещается последовательно несколькими рабочими колесами, смонтированными на одном валу.Корпус многоступечатого секционного насоса состоит из отдельных секций. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить напор, не изменяя подачи. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг ЦНС 3-25 3 24 4,0 3000 1,5 24 ЦНС 3-25-1 25,8 ЦНС 3-36 36 26 ЦНС 3-36-1 28,4 ЦНС 3-45 48 28 ЦНС 3-45-1 31 ЦНС 3-60 60 31 ЦНС 3-60-1 33,5 ЦНС 3-75 72 3 33,3 ЦНС 3-75-1 37,2 ЦНС 3-85 84 35,3 ЦНС 3-85-1 39,8 ЦНС 3-100 96 36,5 ЦНС 3-100-1 42,4 ЦНС 3-108 108 38,2 ЦНС 3-108-1 45 ЦНС 3-120 120 40 ЦНС 3-120-1 47,5 ГАБАРИТНЫЙ ЧЕРТЕЖ АГРЕГАТА Марка насоса Размеры, мм, не более L L1 ЦНС 3-25 669 228 ЦНС 3-25-1 ЦНС 3-36 714 273 ЦНС 3-36-1 ЦНС 3-45 759 318 ЦНС 3-45-1 ЦНС 3-60 804 363 ЦНС 3-60-1 ЦНС 3-75 849 409 ЦНС 3-75-1 ЦНС 3-85 894 453 ЦНС 3-85-1 ЦНС 3-100 939 498 ЦНС 3-100-1 ЦНС 3-108 984 543 ЦНС 3-108-1 ЦНС 3-120 1029 588 ЦНС 3-120-1

—

Саратов

Насос ЦНС 4

Назначение и конструкция Насосы ЦНС и агрегаты на их основе применяются в теплоэнергетической промышленности для подачи питательной воды в паровые котлы котельных ТЭЦ малой мощности и в системах отопления и горячего водоснабжения. Насос центробежный многоступенчатый, секционный, горизонтальный с односторонним расположением разгруженных рабочих колес. В многоступенчатых насосах поток перекачиваемой жидкости перемещается последовательно несколькими рабочими колесами, смонтированными на одном валу.Корпус многоступечатого секционного насоса состоит из отдельных секций. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить напор, не изменяя подачи. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Допускаемый кавитационный запас, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса агрегата, кг ЦНС 4-30 4 30 4,0 3000 1,1 25 ЦНС 4-40 40 1,5 27 ЦНС 4-60 60 2,2 30 ЦНС 4-80 80 2,2 32 ЦНС 4-100 100 2,2 35 ЦНС 4-120 120 3 40 ЦНС 4-140 140 4 48 ЦНС 4-160 160 5,5 50

—

Саратов

Клапан СМДК-50 АА, АН

НАЗНАЧЕНИЕ Совмещенный механический дыхательный клапан СМДК-50 предназначен обеспечивать выход воздуха с парами нефтепродуктов при их закачке в резервуар и ввод воздуха внутрь резервуара нефтебазы в момент откачки из него нефтепродуктов. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Обозначение клапана Диаметр условного прохода D, мм Пропускная способность, м³/ч Вакуум срабатывания, Па Давление срабатывания, Па СМДК-50 АА,АН 50 25 196-245 196-245 ГАБАРИТНЫЙ ЧЕРТЕЖ 1,9-направляющие стержни тарелок давления, 2-прокладка крышек, 3,6-тарелки вакуума и давления, 4-крышка тарелки вакуума, 5-прижимное устройство, 7-грузы тарелок, 8-корпус клапана, 10,12-защитные сетки, 11-кассета огнепреградителя. ГАБАРИТНЫЕ РАЗМЕРЫ Обозначение клапана Длина L, мм Ширина, мм Высота H, мм Масса, кг СМДК-50 АА,АН 290 145 210 5,8

—

Саратов

Клапан КДМа-50

НАЗНАЧЕНИЕ Клапаны дыхательные механические КДМа-50 предназначены для герметизации газового пространства резервуаров со светлыми нефтепродуктами и поддержания давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения и уменьшения загрязнения окружающей среды их парами. КОНСТРУКЦИЯ В конструкцию клапана входит кассета огневого предохранителя. Присоединение клапанов КДМ а-50, КДМ а-50-1 на монтажные патрубки резервуаров может быть как фланцевым, так и резьбовым. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Обозначение клапана Пропускная способность, м³/ч Рабочее давление, Па Рабочий вакуум, Па Давление срабатывания, Па Вакуум срабатывания, Па КДМа-50 25 1961-40 196-20 1765-1961 196-245 КДМа-50-1 25 1961-40 196-20 1765-1961 196-245 ГАБАРИТНЫЙ ЧЕРТЕЖ 1-предохранитель огневой, 14-корпус, 15-клапан вакуума, 16-клапан давления, 17,18-прокладки, 19-кожух. Габаритные размеры Обозначение клапана диаметр условного прохода, мм длина L, мм ширина B, мм высота H, мм КДМа-50 50 130 130 200 КДМа-50-1 50 130 130 210 Присоединительные размеры Обозначение клапана диаметр межцентрового расстояния, мм диаметр отверстия, мм количество отверстий, шт. масса, кг КДМа-50 100 14 4 3,2 КДМа-50-1 100 14 4 3,4

—

Саратов

Иртыш ЦМК 150

Назначение Электронасосы типа ЦМК унифицированного ряда предназначены для работы в стационарных условиях, при температуре окружающей среды до + 40°С, для перекачивания чистой воды производственно-технического назначения (кроме морской), воды отопительной системы, хозяйственной воды, холодной и конденсационной воды, смеси воды с гликолем (гликоль до 40%) с рН6...9, температурой от 263 до 413К (от -10 до 140°С), при давлении на входе в насос до 8 кГс/см и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения в количестве не более 0,1% по объёму и размером частиц не более 0,2 мм. Условное обозначение ЦМК 1 32 /125 -1,5/2 , где: * ЦМК - центробежный моноблочный консольный фланцевый насос; * 1 - вариант исполнения рабочего колеса; * 32 - номинальный диаметр трубного соединения; * 125 - номинальный диаметр рабочего колеса; * 1,5 - номинальная мощность эл. двигателя; * 2 - 2х полюсный эл. двигатель. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг ЦМК2 150/250-15/4 140 17 1500 15 270 ЦМК2 150/250-18.5/4 270 15 1500 18,5 295 ЦМК1 150/250-18.5/4 150 20 1500 18,5 295 ЦМК1 150/250-22/4 300 17 1500 22 310 ЦМК 150/250-22/4 180 22 1500 22 310 ЦМК 150/250-30/4 315 20 1500 30 330 ЦМК2 150/315-22/4 160 30 1500 22 330 ЦМК2 150/315-30/4 300 25 1500 30 350 ЦМК1 150/315-30/4 180 31 1500 30 350 ЦМК1 150/315-37/4 310 28 1500 37 425 ЦМК 150/315-37/4 200 35 1500 37 425 ЦМК 150/315-45/4 315 32 1500 45 455 ЦМК2 150/400-45/4 200 37 1500 45 550 ЦМК2 150/400-55/4 400 31 1500 55 605 ЦМК1 150/400-55/4 210 45 1500 55 605 ЦМК1 150/400-75/4 405 40 1500 75 740 ЦМК 150/400-75/4 220 53 1500 75 740 ЦМК 150/400-90/4 400 50 1500 90 835 ЦМК2 150/250-7.5/6 180 6.5 1000 7,5 228 ЦМК1 150/250-11/6 180 8 1000 11 270 ЦМК 150/250-11/6 200 9 1000 11 270 ЦМК2 150/315-7.5/6 180 11 1000 7,5 248 ЦМК1 150/315-11/6 190 12.5 1000 11 290 ЦМК 150/315-15/6 200 14 1000 11 315 ЦМК2 150/400-15/6 120 16 1000 15 410 ЦМК2 150/400-18,5/6 260 14 1000 18,5 445 ЦМК1 150/400-18,5/6 130 20 1000 18,5 445 ЦМК1 150/400-22/6 250 17 1000 22 520 ЦМК 150/400-22/6 140 24 1000 22 520 ЦМК 150/400-30/6 260 22 1000 30 520 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса Размеры, мм L H B C1 C2 C3 b1 b4 ЦМК2 150/250-15/4 939 655 530 150 200 178 400 334 ЦМК2 150/250-18.5/4 987 655 530 150 200 210 400 334 ЦМК1 150/250-18.5/4 987 655 530 150 200 210 400 334 ЦМК1 150/250-22/4 981 655 530 150 200 203 400 359 ЦМК 150/250-22/4 981 655 530 150 200 203 400 359 ЦМК 150/250-30/4 1025 655 530 150 200 241 400 359 ЦМК2 150/315-22/4 992 710 550 150 200 203 450 359 ЦМК2 150/315-30/4 1036 710 550 150 200 241 450 359 ЦМК1 150/315-30/4 1036 710 550 150 200 241 450 359 ЦМК1 150/315-37/4 1133 710 550 150 200 267 450 359 ЦМК 150/315-37/4 1133 710 550 150 200 267 450 359 ЦМК 150/315-45/4 1177 710 550 150 200 305 450 359 ЦМК2 150/400-45/4 1183 760 580 150 200 305 450 398 ЦМК2 150/400-55/4 1194 760 580 150 200 311 450 436 ЦМК1 150/400-55/4 1194 760 580 150 200 311 450 436 ЦМК1 150/400-75/4 1276 760 580 150 200 311 450 486 ЦМК 150/400-75/4 1276 760 580 150 200 311 450 486 ЦМК 150/400-90/4 1353 760 580 150 200 349 450 486 ЦМК2 150/250-7.5/6 836 655 530 150 200 178 400 296 ЦМК1 150/250-11/6 939 655 530 150 200 178 400 334 ЦМК 150/250-11/6 939 655 530 150 200 178 400 334 ЦМК2 150/315-7.5/6 847 710 550 150 200 178 450 296 ЦМК1 150/315-11/6 950 710 550 150 200 178 450 334 ЦМК 150/315-15/6 998 710 550 150 200 210 450 334 ЦМК2 150/400-15/6 998 710 550 150 200 210 450 334 ЦМК2 150/400-18,5/6 1036 710 550 150 200 241 450 359 ЦМК1 150/400-18,5/6 1042 760 580 150 200 241 450 359 ЦМК1 150/400-22/6 1139 760 580 150 200 267 450 398 ЦМК 150/400-22/6 1139 760 580 150 200 267 450 398 ЦМК 150/400-30/6 1183 760 580 150 200 305 450 398 Общий вид насоса ЦМК 1 - корпус спиральный.2 - рабочее колесо. 3 - торцовое уплотнение.4 -прокладка. 5 - болт крепления корпуса спирального и проставки. 6 -спецболт крепления колеса рабочего. 7 - кран Маевского.8 - электродвигатель. 9 - проставка.10 - отбойник.11 - рым-болт.

—

Саратов

Иртыш ЦМК 65

Назначение Электронасосы типа ЦМК унифицированного ряда предназначены для работы в стационарных условиях, при температуре окружающей среды до + 40°С, для перекачивания чистой воды производственно-технического назначения (кроме морской), воды отопительной системы, хозяйственной воды, холодной и конденсационной воды, смеси воды с гликолем (гликоль до 40%) с рН6...9, температурой от 263 до 413К (от -10 до 140°С), при давлении на входе в насос до 8 кГс/см и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения в количестве не более 0,1% по объёму и размером частиц не более 0,2 мм. Условное обозначение ЦМК 1 32 /125 -1,5/2 , где: * ЦМК - центробежный моноблочный консольный фланцевый насос; * 1 - вариант исполнения рабочего колеса; * 32 - номинальный диаметр трубного соединения; * 125 - номинальный диаметр рабочего колеса; * 1,5 - номинальная мощность эл. двигателя; * 2 - 2х полюсный эл. двигатель. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг ЦМК2 65/160-4/2 30 23 3000 4 101 ЦМК1 65/160-5.5/2 40 27 3000 5,5 107 ЦМК 65/160-7.5/2 50 32 3000 7,5 121 ЦМК2 65/200-15/2 40 38 3000 15 212 ЦМК2 65/200-18.5/2 90 30 3000 18,5 227 ЦМК2 65/160-1.1/4 15 6 1500 1,1 83 ЦМК1 65/160-1.1/4 20 7 1500 1,1 83 ЦМК 65/160-1.1/4 25 8 1500 1,1 83 ЦМК2 65/200-2.2/4 45 7.5 1500 2,2 111 ЦМК1 65/200-3/4 45 10 1500 3 118 ЦМК 65/200-4/4 50 12.5 1500 4 124 ЦМК2 65/250-3/4 40 15 1500 3 153 ЦМК1 65/250-4/4 45 17 1500 4 159 ЦМК 65/250-5.5/4 50 20 1500 5,5 173 ЦМК1 65/200-18.5/2 40 45 3000 18,5 227 ЦМК1 65/200-22/2 90 40 3000 22 247 ЦМК 65/200-22/2 40 55 3000 22 247 ЦМК 65/200-30/2 100 50 3000 30 267 ЦМК2 65/250-22/2 40 62 3000 22 282 ЦМК2 65/250-30/2 80 60 3000 30 302 ЦМК1 65/250-30/2 50 75 3000 30 302 ЦМК1 65/250-37/2 90 67 3000 37 372 ЦМК 65/250-37/2 60 85 3000 37 372 ЦМК 65/250-45/2 100 80 3000 45 397 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса Размеры, мм L L2 C1 C2 C3 H h2 h3 h4 B b1 b2 ЦМК2 65/160-4/2 565 150 70 100 112 345 160 100 180 260 215 270 ЦМК1 65/160-5.5/2 600 150 70 100 140 345 160 100 180 260 215 270 ЦМК 65/160-7.5/2 663 150 70 100 140 345 160 112 198 280 215 270 ЦМК2 65/200-15/2 868 180 95 125 178 430 180 160 270 358 250 320 ЦМК2 65/200-18.5/2 915 180 95 125 210 430 180 160 270 358 250 320 ЦМК1 65/200-18.5/2 915 180 95 125 210 430 180 160 270 358 250 320 ЦМК1 65/200-22/2 910 200 95 125 203 470 180 180 290 410 250 320 ЦМК 65/200-22/2 910 200 95 125 203 470 180 180 290 410 250 320 ЦМК 65/200-30/2 950 200 95 125 241 470 180 180 290 410 250 320 ЦМК2 65/250-22/2 937 200 120 160 203 470 200 180 290 410 280 360 ЦМК2 65/250-30/2 981 200 120 160 241 470 200 180 290 410 280 360 ЦМК1 65/250-30/2 981 200 120 160 241 470 200 180 290 410 280 360 ЦМК1 65/250-37/2 1045 215 120 160 267 535 200 200 335 450 280 360 ЦМК 65/250-37/2 1045 215 120 160 267 535 200 200 335 450 280 360 ЦМК 65/250-45/2 1089 215 120 160 305 535 200 200 335 450 280 360 ЦМК2 65/160-1.1/4 495 125 70 100 100 345 160 80 160 260 215 270 ЦМК1 65/160-1.1/4 495 125 70 100 100 345 160 80 160 260 215 270 ЦМК 65/160-1.1/4 495 125 70 100 100 345 160 80 160 280 215 270 ЦМК2 65/200-2.2/4 567 150 95 125 125 410 180 90 170 310 250 320 ЦМК1 65/200-3/4 583 150 95 125 112 410 180 100 180 310 250 320 ЦМК 65/200-4/4 616 150 95 125 140 410 180 100 180 310 250 320 ЦМК2 65/250-3/4 787 150 120 160 112 450 200 100 180 350 280 360 ЦМК1 65/250-4/4 644 150 120 160 140 450 200 100 180 350 280 360 ЦМК 65/250-5.5/4 706 150 120 160 140 450 200 112 198 350 280 360 Марка насоса Размеры, мм b3 b4 d3 d4 Dy2 D4 D5 D6 b1 n2 d2 C4 ЦМК2 65/160-4/2 160 240 14 12 65 180 145 122 17 4 18 3 ЦМК1 65/160-5.5/2 160 240 14 12 65 180 145 122 17 4 18 3 ЦМК 65/160-7.5/2 190 270 14 12 65 180 145 122 17 4 18 3 ЦМК2 65/200-15/2 254 334 14 15 65 180 145 122 17 4 18 3 ЦМК2 65/200-18.5/2 254 334 14 15 65 180 145 122 17 4 18 3 ЦМК1 65/200-18.5/2 254 334 14 15 65 180 145 122 17 4 18 3 ЦМК1 65/200-22/2 279 359 14 15 65 180 145 122 17 4 18 3 ЦМК 65/200-22/2 279 359 14 15 65 180 145 122 17 4 18 3 ЦМК 65/200-30/2 279 359 14 15 65 180 145 122 17 4 18 3 ЦМК2 65/250-22/2 279 359 18 15 65 180 145 122 21 4 18 3 ЦМК2 65/250-30/2 279 359 18 15 65 180 145 122 21 4 18 3 ЦМК1 65/250-30/2 279 359 18 15 65 180 145 122 21 4 18 3 ЦМК1 65/250-37/2 318 398 18 19 65 180 145 122 21 4 18 3 ЦМК 65/250-37/2 318 398 18 19 65 180 145 122 21 4 18 3 ЦМК 65/250-45/2 318 398 18 19 65 180 145 122 21 4 18 3 ЦМК2 65/160-1.1/4 125 205 14 12 65 180 145 122 17 4 18 3 ЦМК1 65/160-1.1/4 125 205 14 12 65 180 145 122 17 4 18 3 ЦМК 65/160-1.1/4 125 205 14 12 65 180 145 122 17 4 18 3 ЦМК2 65/200-2.2/4 140 220 14 10 65 180 145 122 17 4 18 3 ЦМК1 65/200-3/4 140 240 14 12 65 180 145 122 17 4 18 3 ЦМК 65/200-4/4 160 240 14 12 65 180 145 122 17 4 18 3 ЦМК2 65/250-3/4 160 240 18 12 65 180 145 122 21 4 18 3 ЦМК1 65/250-4/4 160 240 18 12 65 180 145 122 21 4 18 3 ЦМК 65/250-5.5/4 190 270 18 12 65 180 145 122 21 4 18 3 Марка насоса Размеры, мм l1 h1 Dy1 D1 D2 D3 d1 n1 C3 l3 l4 ЦМК2 65/160-4/2 100 180 80 190 160 133 M16 4 3 22 31 МК1 65/160-5.5/2 100 180 80 190 160 133 M16 4 3 22 31 ЦМК 65/160-7.5/2 100 180 80 190 160 133 M16 4 3 22 31 ЦМК2 65/200-15/2 100 225 100 210 180 158 M16 8 3 22 31 ЦМК2 65/200-18.5/2 100 225 100 210 180 158 M16 8 3 22 31 ЦМК1 65/200-18.5/2 100 225 100 210 180 158 M16 8 3 22 31 ЦМК1 65/200-22/2 100 225 100 210 180 158 M16 8 3 22 31 ЦМК 65/200-22/2 100 225 100 210 180 158 M16 8 3 22 31 ЦМК 65/200-30/2 100 225 100 210 180 158 M16 8 3 22 31 ЦМК2 65/250-22/2 125 250 100 210 180 158 M16 8 3 22 38 ЦМК2 65/250-30/2 125 250 100 210 180 158 M16 8 3 22 38 ЦМК1 65/250-30/2 125 250 100 210 180 158 M16 8 3 22 38 ЦМК1 65/250-37/2 125 250 100 210 180 158 M16 8 3 22 38 ЦМК 65/250-37/2 125 250 100 210 180 158 M16 8 3 22 38 ЦМК 65/250-45/2 125 250 100 210 180 158 M16 8 3 22 38 ЦМК2 65/160-1.1/4 100 180 80 190 160 133 M16 4 3 22 31 ЦМК1 65/160-1.1/4 100 180 80 190 160 133 M16 4 3 22 31 ЦМК 65/160-1.1/4 100 180 80 190 160 133 M16 4 3 22 31 ЦМК2 65/200-2.2/4 100 225 100 210 180 158 M16 8 3 22 31 ЦМК1 65/200-3/4 100 225 100 210 180 158 M16 8 3 22 31 ЦМК 65/200-4/4 100 225 100 210 180 158 M16 8 3 22 31 ЦМК2 65/250-3/4 125 250 100 210 180 158 M16 8 3 22 38 ЦМК1 65/250-4/4 125 250 100 210 180 158 M16 8 3 22 38 ЦМК 65/250-5.5/4 125 250 100 210 180 158 M16 8 3 22 38 Общий вид насоса ЦМК 1 - корпус спиральный.2 - рабочее колесо. 3 - торцовое уплотнение.4 -прокладка. 5 - болт крепления корпуса спирального и проставки. 6 -спецболт крепления колеса рабочего. 7 - кран Маевского.8 - электродвигатель. 9 - проставка.10 - отбойник.11 - рым-болт.

—

Саратов

Иртыш ЦМК 80

Назначение Электронасосы типа ЦМК унифицированного ряда предназначены для работы в стационарных условиях, при температуре окружающей среды до + 40°С, для перекачивания чистой воды производственно-технического назначения (кроме морской), воды отопительной системы, хозяйственной воды, холодной и конденсационной воды, смеси воды с гликолем (гликоль до 40%) с рН6...9, температурой от 263 до 413К (от -10 до 140°С), при давлении на входе в насос до 8 кГс/см и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения в количестве не более 0,1% по объёму и размером частиц не более 0,2 мм. Условное обозначение ЦМК 1 32 /125 -1,5/2 , где: * ЦМК - центробежный моноблочный консольный фланцевый насос; * 1 - вариант исполнения рабочего колеса; * 32 - номинальный диаметр трубного соединения; * 125 - номинальный диаметр рабочего колеса; * 1,5 - номинальная мощность эл. двигателя; * 2 - 2х полюсный эл. двигатель. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг ЦМК2 80/160-1.1/4 45 4.5 1500 1,1 96 ЦМК1 80/160-1.5/4 45 6.5 1500 1,5 99 ЦМК 80/160-2.2/4 50 8 1500 2,2 108 ЦМК2 80/160-5.5/2 40 24 3000 5,5 120 ЦМК2 80/160-7.5/2 90 18 3000 7,5 134 ЦМК1 80/160-7.5/2 40 30 3000 7,5 134 ЦМК1 80/160-11/2 90 26 3000 11 171 ЦМК 80/160-11/2 70 35 3000 11 171 ЦМК 80/160-15/2 100 32 3000 15 208 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса Размеры, мм L H B C1 C2 C3 b1 b4 ЦМК2 80/160-5.5/2 622 370 300 95 125 140 212 240 ЦМК2 80/160-7.5/2 684 370 300 95 125 140 212 270 ЦМК1 80/160-7.5/2 684 370 300 95 125 140 212 270 ЦМК1 80/160-11/2 770 370 302 95 125 178 212 296 ЦМК 80/160-11/2 770 370 302 95 125 178 212 296 ЦМК 80/160-15/2 873 430 358 95 125 178 212 334 ЦМК2 80/160-1.1/4 517 370 300 95 125 100 212 205 ЦМК1 80/160-1.5/4 539 370 300 95 125 100 212 205 ЦМК 80/160-2.2/4 572 370 300 95 125 125 212 220 Общий вид насоса ЦМК 1 - корпус спиральный.2 - рабочее колесо. 3 - торцовое уплотнение.4 -прокладка. 5 - болт крепления корпуса спирального и проставки. 6 -спецболт крепления колеса рабочего. 7 - кран Маевского.8 - электродвигатель. 9 - проставка.10 - отбойник.11 - рым-болт.

—

Саратов

Иртыш ЦМК 32

Назначение Электронасосы типа ЦМК унифицированного ряда предназначены для работы в стационарных условиях, при температуре окружающей среды до + 40°С, для перекачивания чистой воды производственно-технического назначения (кроме морской), воды отопительной системы, хозяйственной воды, холодной и конденсационной воды, смеси воды с гликолем (гликоль до 40%) с рН6...9, температурой от 263 до 413К (от -10 до 140°С), при давлении на входе в насос до 8 кГс/см и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения в количестве не более 0,1% по объёму и размером частиц не более 0,2 мм. Условное обозначение ЦМК 1 32 /125 -1,5/2 , где: * ЦМК - центробежный моноблочный консольный фланцевый насос; * 1 - вариант исполнения рабочего колеса; * 32 - номинальный диаметр трубного соединения; * 125 - номинальный диаметр рабочего колеса; * 1,5 - номинальная мощность эл. двигателя; * 2 - 2х полюсный эл. двигатель. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг ЦМК 32/125-1.1/4 6 5 1500 1.1 45 ЦМК1 32/125-1.5/2 10 17 3000 1.5 45 ЦМК 32/125-2.2/2 12.5 20 3000 2.2 47 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса Размеры, мм L L2 C1 C2 C3 H h2 h3 h4 B b1 b2 ЦМК 32/125-1.1/4 478 125 70 100 100 255 112 80 160 190 125 165 ЦМК1 32/125-1.5/2 480 125 70 100 100 255 112 80 160 190 125 165 ЦМК 32/125-2.2/2 500 125 70 100 100 255 112 80 170 190 125 165 Марка агрегата Размеры, мм b3 b4 d3 d4 Dy2 D4 D5 D6 b1 n2 d2 C4 ЦМК 32/125-1.1/4 125 205 14 10 32 135 100 78 17 4 18 3 ЦМК1 32/125-1.5/2 125 205 14 10 32 135 100 78 17 4 18 3 ЦМК 32/125-2.2/2 125 205 14 10 32 135 100 78 17 4 18 3 Марка насоса Размеры, мм l1 h1 Dy1 D1 D2 D3 d1 n1 C3 l3 l4 ЦМК 32/125-1.1/4 80 140 50 140 110 90 M12 4 3 15 22 ЦМК1 32/125-1.5/2 80 140 50 140 110 90 M12 4 3 15 22 ЦМК 32/125-2.2/2 80 140 50 140 110 90 M12 4 3 15 22 Общий вид насоса ЦМК 1 - корпус спиральный.2 - рабочее колесо. 3 - торцовое уплотнение.4 -прокладка. 5 - болт крепления корпуса спирального и проставки. 6 -спецболт крепления колеса рабочего. 7 - кран Маевского.8 - электродвигатель. 9 - проставка.10 - отбойник.11 - рым-болт.

—

Саратов

Иртыш ЦМК 50

Назначение Электронасосы типа ЦМК унифицированного ряда предназначены для работы в стационарных условиях, при температуре окружающей среды до + 40°С, для перекачивания чистой воды производственно-технического назначения (кроме морской), воды отопительной системы, хозяйственной воды, холодной и конденсационной воды, смеси воды с гликолем (гликоль до 40%) с рН6...9, температурой от 263 до 413К (от -10 до 140°С), при давлении на входе в насос до 8 кГс/см и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения в количестве не более 0,1% по объёму и размером частиц не более 0,2 мм. Условное обозначение ЦМК 1 32 /125 -1,5/2 , где: * ЦМК - центробежный моноблочный консольный фланцевый насос; * 1 - вариант исполнения рабочего колеса; * 32 - номинальный диаметр трубного соединения; * 125 - номинальный диаметр рабочего колеса; * 1,5 - номинальная мощность эл. двигателя; * 2 - 2х полюсный эл. двигатель. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м³/ч Напор, м Частота вращения, об/мин Мощность электродвигателя, кВт Масса насоса, кг ЦМК2 50/125-1.5/2 20 14 3000 1,5 46 ЦМК1 50/125-2.2/2 25 17 3000 2,2 48 ЦМК 50/125-3/2 25 20 3000 3,0 56 ЦМК2 50/160-3/2 20 22 3000 3,0 67 ЦМК1 50/160-4/2 25 26 3000 4,0 74 ЦМК 50/160-5.5/2 25 32 3000 5,5 79 ЦМК2 50/200-5.5/2 20 40 3000 5,5 94 ЦМК2 50/200-7.5/2 45 32 3000 7,5 108 ЦМК1 50/200-11/2 25 45 3000 11 145 ЦМК 50/200-11/2 20 55 3000 11 145 ЦМК 50/200-15/2 50 50 3000 15 182 ЦМК1 50/160-1.1/4 10 5.5 1500 1,1 64 ЦМК 50/160-1.1/4 12.5 8 1500 1,1 64 ЦМК2 50/200-1.1/4 20 8 1500 1,1 70 ЦМК1 50/200-1.5/4 25 10 1500 1,5 73 ЦМК 50/200-2.2/4 30 12 1500 2,2 81 ЦМК1 50/125-1.1/4 12.5 4 1500 1,1 46 ЦМК 50/125-1.1/4 12.5 5 1500 1,1 46 ГАБАРИТНЫЙ ЧЕРТЕЖ Марка насоса Размеры, мм L L2 C1 C2 C3 H h2 h3 h4 B b1 b2 ЦМК2 50/125-1.5/2 480 125 70 100 100 255 112 80 160 255 160 210 ЦМК1 50/125-2.2/2 500 125 70 100 100 255 112 80 170 255 160 210 ЦМК 50/125-3/2 535 130 70 100 125 260 112 80 170 255 160 210 ЦМК2 50/160-3/2 535 150 70 100 125 290 132 90 170 240 190 230 ЦМК1 50/160-4/2 545 150 70 100 112 290 132 100 180 240 190 230 ЦМК 50/160-5.5/2 580 150 70 100 140 290 132 100 180 240 190 230 ЦМК2 50/200-5.5/2 605 150 70 100 140 360 160 100 180 280 212 265 ЦМК2 50/200-7.5/2 660 150 70 100 140 360 160 112 198 280 212 265 ЦМК1 50/200-11/2 750 160 70 100 178 360 160 132 218 300 212 265 ЦМК 50/200-11/2 750 160 70 100 178 360 160 132 218 300 212 265 ЦМК 50/200-15/2 850 180 70 100 178 430 160 160 270 358 212 265 ЦМК1 50/160-1.1/4 478 125 70 100 100 255 112 80 160 225 160 210 ЦМК 50/160-1.1/4 478 125 70 100 100 255 112 80 160 225 160 210 ЦМК2 50/200-1.1/4 500 125 70 100 100 360 160 80 160 280 212 265 ЦМК1 50/200-1.5/4 522 130 70 100 100 360 160 80 170 280 212 265 ЦМК 50/200-2.2/4 556 150 70 100 125 360 160 90 170 280 212 265 ЦМК1 50/125-1.1/4 478 125 70 100 100 255 112 80 160 225 160 210 ЦМК 50/125-1.1/4 478 125 70 100 100 255 112 80 160 225 160 210 Марка насоса Размеры, мм b3 b4 d3 d4 Dy1 D4 D5 D6 b1 n2 d2 C4 ЦМК2 50/125-1.5/2 125 205 14 10 65 160 125 102 17 4 18 3 ЦМК1 50/125-2.2/2 125 205 14 10 65 160 125 102 17 4 18 3 ЦМК 50/125-3/2 140 220 14 10 65 160 125 102 17 4 18 3 ЦМК2 50/160-3/2 140 220 14 10 65 160 125 102 17 4 18 3 ЦМК1 50/160-4/2 160 240 14 12 65 160 125 102 17 4 18 3 ЦМК 50/160-5.5/2 160 240 14 12 65 160 125 102 17 4 18 3 ЦМК2 50/200-5.5/2 160 240 14 12 80 160 125 102 17 4 18 3 ЦМК2 50/200-7.5/2 190 270 14 12 80 160 125 102 17 4 18 3 ЦМК1 50/200-11/2 216 296 14 12 80 160 125 102 17 4 18 3 ЦМК 50/200-11/2 216 296 14 12 80 160 125 102 17 4 18 3 ЦМК 50/200-15/2 254 334 14 15 80 160 125 102 17 4 18 3 ЦМК1 50/160-1.1/4 125 205 14 10 65 160 125 102 17 4 18 3 ЦМК 50/160-1.1/4 125 205 14 10 65 160 125 102 17 4 18 3 ЦМК2 50/200-1.1/4 125 205 14 10 80 160 125 102 17 4 18 3 ЦМК1 50/200-1.5/4 125 205 14 10 80 160 125 102 17 4 18 3 ЦМК 50/200-2.2/4 140 220 14 10 80 160 125 102 17 4 18 3 ЦМК1 50/125-1.1/4 125 205 14 10 65 160 125 102 17 4 18 3 ЦМК 50/125-1.1/4 125 205 14 10 65 160 125 102 17 4 18 3 Марка насоса Размеры, мм l1 h1 Dy2 D1 D2 D3 d1 n1 C3 l3 l4 ЦМК2 50/125-1.5/2 80 140 50 160 130 110 M12 4 3 15 22 ЦМК1 50/125-2.2/2 80 140 50 160 130 110 M12 4 3 15 22 ЦМК 50/125-3/2 80 140 50 160 130 110 M12 4 3 15 22 ЦМК2 50/160-3/2 80 160 50 180 145 122 M16 4 3 22 31 ЦМК1 50/160-4/2 80 160 50 180 145 122 M16 4 3 22 31 ЦМК 50/160-5.5/2 80 160 50 180 145 122 M16 4 3 22 31 ЦМК2 50/200-5.5/2 100 200 50 190 160 138 M16 4 3 22 31 ЦМК2 50/200-7.5/2 100 200 50 190 160 138 M16 4 3 22 31 ЦМК1 50/200-11/2 100 200 50 190 160 138 M16 4 3 22 31 ЦМК 50/200-11/2 100 200 50 190 160 138 M16 4 3 22 31 ЦМК 50/200-15/2 100 200 50 190 160 138 M16 4 3 22 31 ЦМК1 50/160-1.1/4 80 140 50 160 130 110 M12 4 3 15 22 ЦМК 50/160-1.1/4 80 140 50 160 130 110 M12 4 3 15 22 ЦМК2 50/200-1.1/4 100 200 50 190 160 138 M16 4 3 22 31 ЦМК1 50/200-1.5/4 100 200 50 190 160 138 M16 4 3 22 31 ЦМК 50/200-2.2/4 100 200 50 190 160 138 M16 4 3 22 31 ЦМК1 50/125-1.1/4 80 140 50 160 130 110 M12 4 3 15 22 ЦМК 50/125-1.1/4 80 140 50 160 130 110 M12 4 3 15 22 Общий вид насоса ЦМК 1 - корпус спиральный.2 - рабочее колесо. 3 - торцовое уплотнение.4 -прокладка. 5 - болт крепления корпуса спирального и проставки. 6 -спецболт крепления колеса рабочего. 7 - кран Маевского.8 - электродвигатель. 9 - проставка.10 - отбойник.11 - рым-болт.

—

Саратов

Насос Ш 3,2-25-1,6

Конструкция Конструктивно представляют собой объемные насосы. Роль рабочего органа выполняют шестерни. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления (атмосферного и на всасывании насоса) заполняет полости между зубьями, перемещается в сторону нагнетания и вытесняется в нагнетательный патрубок. Перекачиваемая жидкость Насосы шестеренные типа Ш3,2-25К и агрегаты электронасосные на их основе, предназначены для перекачивания магнитного лака и других подобных жидкостей с кинематической вязкостью 1,9*10-4:38*10-5 м2/с (26-3500°ВУ), температурой до 30°С (по согласованию с производителем до 100°С). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Типоразмер насоса Подача насоса, м³/ч Давление насоса, кгс/см? Частота вращения, об/мин Род жидкости, вязкость, сСт (°ВУ) Мощность двигателя, кВт Масса агрегата, кг Ш3,2-25-1,6/16(К) 1,6 16 1000 магнитный лак 190 (26) 2,2 105 ГАБАРИТНЫЙ ЧЕРТЕЖ Типоразмер насоса Размеры, мм L B H C A l1 l2 b1 b2 b3 Ш3,2-25-1,6/16(К) 828 315 431 310 320 69 115 80 90 140 Типоразмер насоса Размеры, мм h1 Dy1 Dy2 D D1 d d1 d2 d3 d4 d5 d6 Ш3,2-25-1,6/16(К) 245 20 32 105 120 M12 75 58 M12 70 90 M12

—

Саратов

Клапан СМДК-100 АА, АН

НАЗНАЧЕНИЕ Совмещенный механический дыхательный клапан СМДК-100 предназначен обеспечивать выход воздуха с парами нефтепродуктов при их закачке в резервуар и ввод воздуха внутрь резервуара нефтебазы в момент откачки из него нефтепродуктов. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Обозначение клапана Диаметр условного прохода D, мм Пропускная способность, м³/ч Вакуум срабатывания, Па Давление срабатывания, Па СМДК-100 АА,АН 100 25-100 196-245 196-245 ГАБАРИТНЫЙ ЧЕРТЕЖ 1,9-направляющие стержни тарелок давления, 2-прокладка крышек, 3,6-тарелки вакуума и давления, 4-крышка тарелки вакуума, 5-прижимное устройство, 7-грузы тарелок, 8-корпус клапана, 10,12-защитные сетки, 11-кассета огнепреградителя. ГАБАРИТНЫЕ РАЗМЕРЫ Обозначение клапана Длина L, мм Ширина, мм Высота H, мм Масса, кг СМДК-100 АА,АН 430 170 260 9

—

Саратов

Насос Ш 3,2-25-0,6

Конструкция Конструктивно представляют собой объемные насосы. Роль рабочего органа выполняют шестерни. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления (атмосферного и на всасывании насоса) заполняет полости между зубьями, перемещается в сторону нагнетания и вытесняется в нагнетательный патрубок. Перекачиваемая жидкость Насосы шестеренные типа Ш3,2-25К и агрегаты электронасосные на их основе, предназначены для перекачивания магнитного лака и других подобных жидкостей с кинематической вязкостью 1,9*10-4:38*10-5 м2/с (26-3500°ВУ), температурой до 30°С (по согласованию с производителем до 100°С). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Типоразмер насоса Подача насоса, м³/ч Давление насоса, кгс/см? Частота вращения, об/мин Род жидкости, вязкость, сСт (°ВУ) Мощность двигателя, кВт Масса агрегата, кг Ш3,2-25-0,6/6(К)-Рп 0,06-0,6 6 80-400 магнитный лак 2800 - 38000 (380 - 3500) 1,1 121 ГАБАРИТНЫЙ ЧЕРТЕЖ Типоразмер насоса Размеры, мм L B H C A l1 l2 b1 b2 b3 Ш3,2-25-0,6/6(К)-Рп 905 380 445 360 320 69 121 80 90 140 Типоразмер насоса Размеры, мм h1 Dy1 Dy2 D D1 d d1 d2 d3 d4 d5 d6 Ш3,2-25-0,6/6(К)-Рп 245 20 32 105 120 M12 75 58 M12 70 90 M12

—

Саратов

Насос НМШГ 8-25-6,3

Назначение и конструкция Масляные шестеренные насосы типа Ш, НМШ, НМШФ, НШ предназначены для перекачивания нефтепродуктов и других жидкостей, обладающих смазывающей способностью без механических примесей и не вызывающих коррозию рабочих органов насоса. Насос типа Ш и НМШ представляет собой объемный насос. Шестерни выполняют роль рабочего органа. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления заполняет полости между зубьями, перемещаясь в сторону нагнетания и вытесняется в нагнетательный патрубок. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Типоразмер насоса Подача насоса, м³/ч Давление насоса, кгс/см? Частота вращения, об/мин Род жидкости, вязкость, сСт (°ВУ) Мощность двигателя, кВт Масса агрегата, кг НМШГ8-25-6,3/10 6,3 10 1500 парафин, нефть, мазут и др. легкозастывающие жидкости 75-600 (10-80) 4 65 Габаритный чертеж Типоразмер насоса Размеры, мм L B H C A l1 l2 b b1 b2 b3 НМШГ8-25-6.3/10 725 226 295 290 215 142 164 265 105 110 140 Типоразмер насоса Размеры, мм h h1 Dy1 Dy2 D D1 d d1 d2 d4 d5 НМШГ8-25-6.3/10 145 167 32 50 135 140 14 100 78 90 110

—

Саратов

Насос НМШГ 20-25-5

Назначение и конструкция Масляные шестеренные насосы типа Ш, НМШ, НМШФ, НШ предназначены для перекачивания нефтепродуктов и других жидкостей, обладающих смазывающей способностью без механических примесей и не вызывающих коррозию рабочих органов насоса. Насос типа Ш и НМШ представляет собой объемный насос. Шестерни выполняют роль рабочего органа. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления заполняет полости между зубьями, перемещаясь в сторону нагнетания и вытесняется в нагнетательный патрубок. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Типоразмер насоса Подача насоса, м³/ч Давление насоса, кгс/см? Частота вращения, об/мин Род жидкости, вязкость, сСт (°ВУ) Мощность двигателя, кВт Масса агрегата, кг НМШГ20-25-5/1,6-Рп 0,8-4,3 1,6 150-500 битум, пек, рубракс 75-180 (10-25) 2,2 315 ГАБАРИТНЫЙ ЧЕРТЕЖ

—

Саратов

Насос НМШГ 20-25-14

Назначение и конструкция Масляные шестеренные насосы типа Ш, НМШ, НМШФ, НШ предназначены для перекачивания нефтепродуктов и других жидкостей, обладающих смазывающей способностью без механических примесей и не вызывающих коррозию рабочих органов насоса. Насос типа Ш и НМШ представляет собой объемный насос. Шестерни выполняют роль рабочего органа. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления заполняет полости между зубьями, перемещаясь в сторону нагнетания и вытесняется в нагнетательный патрубок. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Типоразмер насоса Подача насоса, м³/ч Давление насоса, кгс/см? Частота вращения, об/мин Род жидкости, вязкость, сСт (°ВУ) Мощность двигателя, кВт Масса агрегата, кг НМШГ20-25-14/10 14 10 1000 парафин, нефть, мазут и др. легкозастывающие жидкости 75-600 (10-80) 7,5 165 Габаритный чертеж Типоразмер насоса Размеры, мм L B H C A l1 l2 b b1 b2 b3 НМШГ20-25-14/10 916 288 490 350 650 100 58 290 - - 210 Типоразмер насоса Размеры, мм h h1 Dy1 Dy2 D D1 d d1 d2 d4 d5 НМШГ20-25-14/10 257 296 50 65 - - 20 125 102 110 130

—

Саратов

Насос НМШГ 8-25-1,7

Назначение и конструкция Масляные шестеренные насосы типа Ш, НМШ, НМШФ, НШ предназначены для перекачивания нефтепродуктов и других жидкостей, обладающих смазывающей способностью без механических примесей и не вызывающих коррозию рабочих органов насоса. Насос типа Ш и НМШ представляет собой объемный насос. Шестерни выполняют роль рабочего органа. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления заполняет полости между зубьями, перемещаясь в сторону нагнетания и вытесняется в нагнетательный патрубок. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Типоразмер насоса Подача насоса, м³/ч Давление насоса, кгс/см? Частота вращения, об/мин Род жидкости, вязкость, сСт (°ВУ) Мощность двигателя, кВт Масса агрегата, кг НМШГ8-25-1,7/2,5-Рп 0,26-1,7 2,5 60-400 битум, пек, рубракс 75-180 (10-25) 1,1 155 Габаритный чертеж Размеры, мм L B H C A l1 l2 b b1 b2 b3 h 1000 380 445 360 320 142 142 300 105 110 140 145 Размеры, мм h1 Dy1 Dy2 D D1 d d1 d2 d3 d4 d5 d6 167 32 50 135 140 14 100 78 M16 90 110 M12

—

Саратов

Насос НМШ 8-25-6,3

Назначение и конструкция Масляные шестеренные насосы типа Ш, НМШ, НМШФ, НШ предназначены для перекачивания нефтепродуктов и других жидкостей, обладающих смазывающей способностью без механических примесей и не вызывающих коррозию рабочих органов насоса. Насос типа Ш и НМШ представляет собой объемный насос. Шестерни выполняют роль рабочего органа. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления заполняет полости между зубьями, перемещаясь в сторону нагнетания и вытесняется в нагнетательный патрубок. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Типоразмер насоса Подача насоса, м³/ч Давление насоса, кгс/см? Частота вращения, об/мин Род жидкости, вязкость, сСт (°ВУ) Мощность двигателя, кВт Масса агрегата, кг НМШ8-25-6,3/2,5 6,3 2,5 1500 масло, мазут, дизтопливо 1,8-280 (1,08-35) 1,5 49 НМШ8-25-6,3/2,5 6,3 2,5 1500 масло, нефть, мазут, 6-600 (1,5-80) 2,2 55 НМШ8-25-6,3/2,5 6,3 2,5 1500 масло, нефть, мазут, 75-1500 (10-200) 3 61 НМШ8-25-6,3/10 6,3 10 1500 масло, нефть, мазут, 75-1500 (10-200) 4 105 НМШ8-25-6,3/25 6,3 25 1500 масло, нефть, мазут, 75-1500 (10-200) 7,5 145 ГАБАРИТНЫЙ ЧЕРТЕЖ Типоразмер насоса Размеры, мм L B H C A l1 l2 b1 b2 b3 НМШ8-25-6,3/2,5 (1,5 кВт) 592 240 290 277 166 87 155,5 105 110 140 НМШ8-25-6,3/2,5 (2,2 кВт) 608 240 312 277 197 87 155,5 105 110 НМШ8-25-6,3/2,5 (3 кВт) 642 265 - 302 197 87 155,5 105 110 НМШ8-25-6,3/10 (4 кВт) 700 265 440 305 215 87 155,5 105 110 НМШ8-25-6,3/25 (7,5 кВт) 780 290 535 305 280 87 155,5 105 110 Типоразмер насоса Размеры, мм h1 Dy1 Dy2 D D1 d d1 d2 d3 d4 d5 d6 НМШ8-25-6,3/2,5 (1,5 кВт) 168 32 50 135 140 14 100 78 М16 90 110 М12 НМШ8-25-6,3/2,5 (2,2 кВт) 32 75 135 140 100 78 М16 90 110 М12 НМШ8-25-6,3/2,5 (3 кВт) 32 50 135 140 100 78 М16 90 110 М12 НМШ8-25-6,3/10 (4 кВт) 32 50 135 140 100 78 М16 90 110 М12 НМШ8-25-6,3/25 (7,5 кВт) 32 50 135 140 100 78 М16 90 110 М12

—

Саратов

Насос НМШ 5-25-4,0

Назначение и конструкция Масляные шестеренные насосы типа Ш, НМШ, НМШФ, НШ предназначены для перекачивания нефтепродуктов и других жидкостей, обладающих смазывающей способностью без механических примесей и не вызывающих коррозию рабочих органов насоса. Насос типа Ш и НМШ представляет собой объемный насос. Шестерни выполняют роль рабочего органа. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления заполняет полости между зубьями, перемещаясь в сторону нагнетания и вытесняется в нагнетательный патрубок. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Типоразмер насоса Подача насоса, м³/ч Давление насоса, кгс/см? Частота вращения, об/мин Род жидкости, вязкость, сСт (°ВУ) Мощность двигателя, кВт Масса агрегата, кг НМШ5-25-4,0/4 4 4 1500 масло, мазут, дизтопливо 1,8-280 (1,08-35) 1,5 47 НМШ5-25-4,0/4 4 4 1500 масло, нефть, мазут, 6-600 (1,5-80) 2,2 81 НМШ5-25-4,0/4 4 4 1500 масло, нефть, мазут, 75-1500 (10-200) 3 59 НМШ5-25-4,0/10 4 10 1500 масло, нефть, мазут, 75-1500 (10-200) 3 69 НМШ5-25-4,0/10 4 10 1500 масло, нефть, мазут, 75-1500 (10-200) 3 81 НМШ5-25-4,0/25 4 25 1500 масло, нефть, мазут, 75-1500 (10-200) 5,5 80,5 ГАБАРИТНЫЙ ЧЕРТЕЖ Типоразмер насоса Размеры, мм L B H C A l1 l2 b1 b2 b3 НМШ5-25-4,0/4 (1,5 кВт) 567 240 290 277 166 75 142,5 105 100 140 НМШ5-25-4,0/4 (2,2 кВт) 642 240 430 320 197 75 42,5 105 100 НМШ5-25-4,0/4 (3 кВт) 606 265 - 302 197 75 142,5 105 100 НМШ5-25-4,0/10 (3 кВт) 615 265 - 302 197 75 142,5 105 100 НМШ5-25-4,0/10 (3 кВт) 650 265 440 302 197 75 142,5 105 100 НМШ5-25-4,0/25 (5,5 кВт) 705 290 365 320 280 75 142,5 105 100 Типоразмер насоса Размеры, мм h1 Dy1 Dy2 D D1 d d1 d2 d3 d4 d5 d6 НМШ5-25-4,0/4 (1,5 кВт) 168 32 40 135 130 14 100 78 M16 80 100 M12 НМШ5-25-4,0/4 (2,2 кВт) 32 40 135 130 100 78 М16 80 100 М12 НМШ5-25-4,0/4 (3 кВт) 32 40 135 130 100 78 М16 80 100 М12 НМШ5-25-4,0/10 (3 кВт) 32 40 135 130 100 78 М16 80 100 М12 НМШ5-25-4,0/10 (3 кВт) 32 40 135 130 100 78 М16 80 100 М12 НМШ5-25-4,0/25 (5,5 кВт) 32 40 135 130 100 78 М16 80 100 М12

—

Саратов

Насос НМШ 32-10-18

Назначение и конструкция Масляные шестеренные насосы типа Ш, НМШ, НМШФ, НШ предназначены для перекачивания нефтепродуктов и других жидкостей, обладающих смазывающей способностью без механических примесей и не вызывающих коррозию рабочих органов насоса. Насос типа Ш и НМШ представляет собой объемный насос. Шестерни выполняют роль рабочего органа. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления заполняет полости между зубьями, перемещаясь в сторону нагнетания и вытесняется в нагнетательный патрубок. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Типоразмер насоса Подача насоса, м³/ч Давление насоса, кгс/см? Частота вращения, об/мин Род жидкости, вязкость, сСт (°ВУ) Мощность двигателя, кВт Масса агрегата, кг НМШ32-10-18/4(Б) 18 4 1000 дизтопливо, масло, нефть, мазут 1,8-1800 (1,08-250) 5,5 156 НМШ32-10-18/4(Б) 18 4 1000 дизтопливо, масло, нефть, мазут 1,8-1800 (1,08-250) 7,5 163 НМШ32-10-18/6 18 6 1000 масло, нефть, мазут, 75-2200 (10-300) 5,5 153 НМШ32-10-18/10 18 10 1000 масло, нефть, мазут, 75-2200 (10-300) 7,5 196 ГАБАРИТНЫЙ ЧЕРТЕЖ Типоразмер насоса Размеры, мм L B H C A l1 l2 b1 b2 b3 НМШ32-10-18/6 (5,5 кВт) 811 358 431 366 470 102 122 125 125 140 НМШ32-10-18/10 (7,5 кВт) 911 515 601 520 Типоразмер насоса Размеры, мм h1 Dy1 Dy2 D D1 d d1 d2 d3 d4 d5 d6 НМШ32-10-18/6 (5,5 кВт) 238 50 65 160 160 19 125 102 M16 110 130 M12 НМШ32-10-18/10 (7,5 кВт)

—

Саратов

Насос НМШ 12-25-10

Назначение и конструкция Масляные шестеренные насосы типа Ш, НМШ, НМШФ, НШ предназначены для перекачивания нефтепродуктов и других жидкостей, обладающих смазывающей способностью без механических примесей и не вызывающих коррозию рабочих органов насоса. Насос типа Ш и НМШ представляет собой объемный насос. Шестерни выполняют роль рабочего органа. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления заполняет полости между зубьями, перемещаясь в сторону нагнетания и вытесняется в нагнетательный патрубок. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Типоразмер насоса Подача насоса, м³/ч Давление насоса, кгс/см? Частота вращения, об/мин Род жидкости, вязкость, сСт (°ВУ) Мощность двигателя, кВт Масса агрегата, кг НМШ12-25-10/4 10 4 1500 нефтепродукты без механических примесей 38…1500 (5…200) 5,5 147 НМШ12-25-10/10 10 10 1500 нефтепродукты без механических примесей 38…1500 (5…200) 11 194 ГАБАРИТНЫЙ ЧЕРТЕЖ Типоразмер насоса Размеры, мм L B H C A l1 l2 b1 b2 b3 НМШ12-25-10/4 (5,5 кВт) 870 345 560 278 455 130 30 110 110 200 НМШ12-25-10/10 (11 кВт) 890 314 575 278 500 Типоразмер насоса Размеры, мм h1 Dy1 Dy2 D D1 d d1 d2 d3 d4 d5 d6 НМШ12-25-10/4 (5,5 кВт) 256 40 50 145 140 19 110 88 M16 90 110 M12 НМШ12-25-10/10 (11 кВт)

—

Саратов

Насос Ш 80-2,5-37,5

Назначение и конструкция Масляные шестеренные насосы типа Ш, НМШ, НМШФ, НШ предназначены для перекачивания нефтепродуктов и других жидкостей, обладающих смазывающей способностью без механических примесей и не вызывающих коррозию рабочих органов насоса. Насос типа Ш и НМШ представляет собой объемный насос. Шестерни выполняют роль рабочего органа. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления заполняет полости между зубьями, перемещаясь в сторону нагнетания и вытесняется в нагнетательный патрубок. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Типоразмер насоса Подача насоса, м³/ч Давление насоса, кгс/см? Частота вращения, об/мин Род жидкости, вязкость, сСт (°ВУ) Мощность двигателя, кВт Масса агрегата, кг Ш80-2,5-37,5/2,5(Б) 37,5 2,5 1000 масло, нефть, мазут 75-1800 (10…250) 11 264 Ш80-2,5-37,5/2,5(Б) 37,5 2,5 1000 масло, нефть, мазут 75-1800 (10…250) 15 291 ГАБАРИТНЫЙ ЧЕРТЕЖ Типоразмер насоса Размеры, мм L B H C A A1 l1 l2 b h Ш80-2,5-37,5/2,5 (11 кВт) 1050 395 575 300 355 355 140 40 260 285 Ш80-2,5-37,5/2,5 (15 кВт) 1100 395 575 300 370 370 140 40 260 285 Типоразмер насоса Размеры, мм h1 Dy1 Dy2 D D1 d d1 d2 d3 d4 d5 d6 Ш80-2,5-37,5/2,5 (11 кВт) 302 100 100 190 190 19 158 138 М14 138 158 М14 Ш80-2,5-37,5/2,5 (15 кВт) 302

—

Саратов

Насос НМШ 5-25-2,5

Назначение и конструкция Масляные шестеренные насосы типа Ш, НМШ, НМШФ, НШ предназначены для перекачивания нефтепродуктов и других жидкостей, обладающих смазывающей способностью без механических примесей и не вызывающих коррозию рабочих органов насоса. Насос типа Ш и НМШ представляет собой объемный насос. Шестерни выполняют роль рабочего органа. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления заполняет полости между зубьями, перемещаясь в сторону нагнетания и вытесняется в нагнетательный патрубок. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Типоразмер насоса Подача насоса, м³/ч Давление насоса, кгс/см? Частота вращения, об/мин Род жидкости, вязкость, сСт (°ВУ) Мощность двигателя, кВт Масса агрегата, кг НМШ5-25-2,5/6 2,5 6 1000 масло, мазут, дизтопливо 1,8-280 (1,08-35) 1,5 56 НМШ5-25-2,5/6 2,5 6 1000 масло, нефть, мазут, 6-600 (1,5-80) 2,2 69 НМШ5-25-2,5/6 2,5 6 1000 масло, нефть, мазут, 6-600 (1,5-80) 2,2 101 ГАБАРИТНЫЙ ЧЕРТЕЖ Типоразмер насоса Размеры, мм L B H C A l1 l2 b1 b2 b3 НМШ5-25-2,5/6 (1,5 кВт) 583 240 300 277 197 75 142,5 105 100 140 НМШ5-25-2,5/6 (2,2 кВт) 638 240 440 302 197 75 142,5 105 100 НМШ5-25-2,5/6 (2,2 кВт) 675 265 440 302 197 75 142,5 105 100 Типоразмер насоса Размеры, мм h1 Dy1 Dy2 D D1 d d1 d2 d3 d4 d5 d6 НМШ5-25-2,5/6 (1,5 кВт) 168 32 40 135 130 14 100 78 М16 80 100 М12 НМШ5-25-2,5/6 (2,2 кВт) 32 40 135 130 100 78 М16 80 100 М12 НМШ5-25-2,5/6 (2,2 кВт) 32 40 135 130 100 78 М16 80 100 М12

—

Саратов

Насос Ш 80-2,5-22

Назначение и конструкция Масляные шестеренные насосы типа Ш, НМШ, НМШФ, НШ предназначены для перекачивания нефтепродуктов и других жидкостей, обладающих смазывающей способностью без механических примесей и не вызывающих коррозию рабочих органов насоса. Насос типа Ш и НМШ представляет собой объемный насос. Шестерни выполняют роль рабочего органа. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления заполняет полости между зубьями, перемещаясь в сторону нагнетания и вытесняется в нагнетательный патрубок. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Типоразмер насоса Подача насоса, м³/ч Давление насоса, кгс/см? Частота вращения, об/мин Род жидкости, вязкость, сСт (°ВУ) Мощность двигателя, кВт Масса агрегата, кг Ш80-2,5-22/2,5Б-33 22 2,5 750 мазут 75-2200 (10-300) 11 310 ГАБАРИТНЫЙ ЧЕРТЕЖ Размеры, мм L В H C А А1 l1 l2 b b1 b2 h 1100 395 575 300 370 370 140 40 260 - - 285 Размеры, мм h1 Dy1 Dy2 D D1 d d1 d2 d3 d4 d5 d6 370 100 100 190 190 19 158 138 M14 138 158 M14

—

Саратов

Насос НМШ 2-40-1,6

Назначение и конструкция Масляные шестеренные насосы типа Ш, НМШ, НМШФ, НШ предназначены для перекачивания нефтепродуктов и других жидкостей, обладающих смазывающей способностью без механических примесей и не вызывающих коррозию рабочих органов насоса. Насос типа Ш и НМШ представляет собой объемный насос. Шестерни выполняют роль рабочего органа. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления заполняет полости между зубьями, перемещаясь в сторону нагнетания и вытесняется в нагнетательный патрубок. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Типоразмер насоса Подача насоса, м³/ч Давление насоса, кгс/см? Частота вращения, об/мин Род жидкости, вязкость, сСт (°ВУ) Мощность двигателя, кВт Масса агрегата, кг НМШ2-40-1,6/16 1,6 16 1500 масло, мазут, дизтопливо 1,8-280 (1,08-35) 1,5 45 НМШ2-40-1,6/16 1,6 16 1500 масло, нефть, мазут, 6-600 (1,5-80) 2,2 50 НМШ2-40-1,6/16 1,6 16 1500 масло, нефть, мазут, 6-600 (1,5-80) 2,2 80 НМШ2-40-1,6/16 1,6 16 1500 масло, нефть, мазут, 75-1500 (10-200) 3 58 ГАБАРИТНЫЙ ЧЕРТЕЖ Типоразмер насоса Размеры, мм L B H C A l1 l2 b1 b2 b3 НМШ2-40-1,6/16 (1,5 кВт) 540 240 290 277 166 61,5 129 80 75 140 НМШ2-40-1,6/16 (2,2 кВт) 556 240 312 277 197 61,5 129 80 75 НМШ2-40-1,6/16 (2,2 кВт) 614 240 430 320 197 61,5 129 80 75 НМШ2-40-1,6/16 (3 кВт) 580 265 312 302 61,5 129 265 80 75 Типоразмер насоса Размеры, мм h1 Dy1 Dy2 D D1 d d1 d2 d3 d4 d5 d6 НМШ2-40-1,6/16 (1,5 кВт) 168 20 25 105 100 14 75 58 M12 60 75 M10 НМШ2-40-1,6/16 (2,2 кВт) 20 25 105 100 75 58 M12 60 75 M10 НМШ2-40-1,6/16 (2,2 кВт) 20 25 105 100 75 58 M12 60 75 M10 НМШ2-40-1,6/16 (3 кВт) 20 25 105 100 75 58 M12 60 75 M10

—

Саратов

Насос Ш 40-4-19,5

Назначение и конструкция Масляные шестеренные насосы типа Ш, НМШ, НМШФ, НШ предназначены для перекачивания нефтепродуктов и других жидкостей, обладающих смазывающей способностью без механических примесей и не вызывающих коррозию рабочих органов насоса. Насос типа Ш и НМШ представляет собой объемный насос. Шестерни выполняют роль рабочего органа. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления заполняет полости между зубьями, перемещаясь в сторону нагнетания и вытесняется в нагнетательный патрубок. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Типоразмер насоса Подача насоса, м³/ч Давление насоса, кгс/см? Частота вращения, об/мин Род жидкости, вязкость, сСт (°ВУ) Мощность двигателя, кВт Масса агрегата, кг Ш40-4-19,5/4(Б) 19,5 4 1000 дизтопливо, масло 1,8-260(1,08-35) 5 240 Ш40-4-19,5/4(Б) 19,5 4 1000 дизтопливо, масло 1,8-260 (1,08-35) 5,5 157 Ш40-4-19,5/6(Б) 19,5 6 1000 дизтопливо, масло 1,8-260 (1,08-35) 7 275 Ш40-4-19,5/4(Б) 19,5 4 1000 дизтопливо, масло, нефть, мазут 1,8-1800 (1,08-250) 7,5 170 ГАБАРИТНЫЙ ЧЕРТЕЖ Типоразмер насоса Размеры, мм L B H C A l1 l2 b1 b2 b3 Ш40-4-19,5/4 (5 кВт) 1020 485 580 370 600 122,5 2,5 140 140 230 Ш40-4-19,5/4 (5,5 кВт) 840 380 431 366 500 122,5 - 140 140 230 Ш40-4-19,5/4 (7 кВт) 1000 519 570 410 600 122,5 2,5 140 140 230 Ш40-4-19,5/4 (7,5 кВт) 878 380 431 366 520 122,5 - 140 140 230 Типоразмер насоса Размеры, мм h1 Dy1 Dy2 D D1 d d1 d2 d3 d4 d5 d6 Ш40-4-19,5/4 (5 кВт) 255 80 80 185 185 19 150 120 M16 120 150 M16 Ш40-4-19,5/4 (5,5 кВт) 238 Ш40-4-19,5/4 (7 кВт) 310 Ш40-4-19,5/4 (7,5 кВт) 238

—

Саратов

Насос Д 6300-80 (а, б)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг Д6300-80-2 6300 80 6,5 630 - 8170 - Д6300-80-2 5000 50 5,5 585 - 8170 - Д6300-80а-2 5900 70 6,5 630 - 8160 - Д6300-80а-2 4700 45 5,5 585 - 8160 - Д6300-80б-2 5500 60 6,5 630 - 8150 - Д6300-80б-2 4000 38 5,5 585 - 8150 - ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 B B1 H H1 H2 H3 d d1 d2

—

Саратов

Насос Д 6300-27 (а, б)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг Д6300-27-3 6300 27 7,5 630 - 4600 - Д6300-27-3 5000 17 5,0 585 - 4600 - Д6300-27-3-1 5000 32 7,5 630 - 4600 - Д6300-27-3-1 4000 20 5,0 585 - 4600 - Д6300-27а-3 5800 24 7,5 630 - 4600 - Д6300-27а-3 4620 15 5,0 585 - 4600 - Д6300-27б-3 5450 22 7,5 630 - 4600 - Д6300-27б-3 4620 14 5,0 585 - 4600 - ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 B B1 H H1 H2 H3 d d1 d2 2000 1085 750 1200 1950 1210 660 690 35 30 42

—

Саратов

Насос Д 3200-75 (а)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг Д3200-75-2 3200 75 6,5 1000 - 3650 - Д3200-75-2 2500 42 4,0 750 - 3650 - Д3200-75а-2 3000 65 6,5 1000 - 3640 - Д3200-75а-2 2300 35 4,0 750 - 3640 - ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 B B1 H H1 H2 H3 d d1 d2 2000 1100 740 1000 1590 950 642 532 35 30 42

—

Саратов

Насос Д 4000-95 (а)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг Д4000-95-2 4000 95 7,0 1000 - 4660 - Д4000-95-2 3200 50 5,0 750 - 4660 - Д4000-95а-2 3700 82 7,0 1000 - 4660 - Д4000-95а-2 3000 45 5,0 750 - 4660 - ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 B B1 H H1 H2 H3 d d1 d2 2260 1260 1100 1100 1756 1050 758 595 33 33 45

—

Саратов

Насос 1Д 1600-90 (а, б)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг 1Д1600-90 1600 90 7,0 1500 630 1165 4985 1Д1600-90а 1450 75 7,1 1500 500 1165 4225 1Д1600-90а 1450 75 7,1 1500 400 1165 3525 1Д1600-90б 1300 63 7,2 1500 315 1165 3785 1Д1600-90 1000 40 5,0 1000 160 1165 2470 1Д1600-90а 970 34 5,1 1000 132 1165 2395 1Д1600-90б 870 30 5,2 1000 110 1165 2495 ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 I I1 I2 I3 I4 I5 B B1 H H1 H2 H3 1421 782 710 400 710 450 440 180 1200 600 1030 530 380 300 Размеры в мм A1 A2 A3 h D D1 D2 D3 D4 D5 D6 D7 630±1,1 630±1,1 360±1,1 85-0,31 485 445 415 350 460 410 370 300 Размеры в мм Pу, МПа (кгс/см2) вх/вых d d1 d2 d3 n n1 b 22 26 35 60k6(+0,021 +0,002) 12 12 22 N9(-0,052), h9(-0,052) 0,6(6)/1,6(16) ГАБАРИТНЫЕ РАЗМЕРЫ АРЕГАТА Марка насоса Размеры в мм n L L1 I I1 I2 I3 B B1 A H h 1Д1600-90 3255 2655 250 700 1400 2100 1420 1005 920 1835 810 8 3180 2810 720 1440 2160 1540 1795 3526 2930 800 1600 2400 1540 1835 2470 2100 370 - 700 1400 1200 715 630 1305 805 6 1Д1600-90а 2980 2615 250 700 1400 2100 1320 985 900 1700 800 8 3305 2715 1670 2980 2615 1700 2605 2240 370 - 700 1500 1200 715 630 1345 6 2470 2100 370 - 700 1400 1200 715 630 1305 805 6 1Д1600-90б 2605 2240 370 - 700 1500 1200 715 630 1345 800 6 3205 2615 250 700 1400 2100 1320 985 900 1670 800 8 2620 2100 370 - 700 1400 1200 715 630 1305 805 6 2436 2065 370 - 700 1400 1200 690 630 1260 760 6 Марка насоса Двигатель Масса агрегата, кг Типоразмер Мощность, кВт Напряжение, В Масса, кг 1Д1600-90 ДАЗО4-450Х-4М У1 630 6000 2900 4830 А4-85/43-4 УЗ 10000 2800 4350 ДА304-85/49-4 У1 10000 3325 4985 5АН315-В6 УЗ, ТЗ 160 380/660 980 2470 1Д1600-90а А4-400Х-4М УЗ 500 6000 2070 3665 ДАЗО4-400У-4М У1 500 2630 4225 А4-400ХК-4М УЗ 400 1930 3525 5АН355-В4 УЗ, ТЗ 400 380/660 1400 2950 5АН315-А6 УЗ, ТЗ 132 380/660 900 2395 1Д1600-90б 5АН355-А4 УЗ, ТЗ 315 380/660 1290 2790 ДАЗО4-400ХК-4М У1 315 6000 2190 3785 5АМ315-86 УЗ, Т2 110 380/660 960 2495 5АН280-В6 УЗ, ТЗ 110 380/660 732 2185

—

Саратов

Насос Д 2500-62 (а)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг Д2500-62-2 2500 62 6,0 1000 - 2700 - Д2500-62-2 2000 34 4,0 750 - 2700 - Д2500-62а-2 2300 52 6,0 1000 - 2690 - Д2500-62а-2 1900 29 4,0 750 - 2690 - ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 B B1 H H1 H2 H3 d d1 d2 1850 1025 770 900 1420 850 620 475 33 30 42

—

Саратов

Насос Д 3200-33 (а, б)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг Д3200-33-2 3200 33 6,5 1000 - 2700 - Д3200-33-2 2500 17 4,0 750 - 2700 - Д3200-33а-2 3000 29 6,5 1000 - 2700 - Д3200-33а-2 2400 15 4,0 750 - 2700 - Д3200-33б-2 2800 25 6,5 1000 - 2700 - Д3200-33б-2 2300 13 4,0 750 - 2700 - ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 B B1 H H1 H2 H3 d d1 d2 1890 1025 740 1020 1520 940 525 550 26 30 35

—

Саратов

Насос Д 2000-100 (а, б)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг Д2000-100-2 2000 100 6,0 1000 - 2470 - Д2000-100а-2 1900 88 6,0 1000 - 2470 - Д2000-100б-2 1800 80 6,0 1000 - 2460 - ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 B B1 H H1 H2 H3 d d1 d2 1800 1010 800 750 1405 800 565 415 33 26 42

—

Саратов

Насос Д 630-90 (а, б)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг Д630-90-2 630 90 5,5 1500 - 523 - Д630-90-2 420 40 5,0 1000 - 523 - Д630-90а-2 490 80 5,5 1500 - 523 - Д630-90а-2 390 35 5,0 1000 - 523 - Д630-90б-2 550 68 5,5 1500 - 523 - Д630-90б-2 365 30 5,0 1000 - 523 - ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 B B1 H H1 H2 H3 d d1 d2 1190 645 500 500 865 440 330 270 19 24 28

—

Саратов

Насос Д 2000-21 (а, б)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг Д2000-21-2 2000 21 5,0 1000 - 1565 - Д2000-21-2 1600 11 3,0 750 - 1565 - Д2000-21а-2 1850 19 5,0 1000 - 1565 - Д2000-21а-2 1500 10 3,0 750 - 1565 - Д2000-21б-2 1700 17 5,0 1000 - 1565 - Д2000-21б-2 1400 9 3,0 750 - 1565 - ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 B B1 H H1 H2 H3 d d1 d2 1440 795 500 850 1285 760 440 460 20 26 35

—

Саратов

Насос 2Д 2000-21 (а)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса агрегата, кг Масса насоса, кг 2Д2000-21 2000 21 5,0 1000 160 1565 2975 2Д2000-21 2000 21 5,0 1000 75 1565 2710 2Д2000-21а 1750 18 5,0 1000 110 1565 2930 2Д2000-21а 1750 18 5,0 1000 55 1565 2640 2Д2000-21 1250 13 3,0 750 - 1565 - 2Д2000-21а 1250 10 3,5 750 - 1565 - ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 I I1 I2 I3 I4 I5 B B1 H H1 H2 H3 1590 885 850 450 940 600 630 290 1200 500 1160 710 400 400 Размеры в мм A1 A2 A3 h D D1 D2 D3 D4 D5 D6 D7 670±1,1 810±1,1 510±1,1 85-0,31 670 620 585 500 565 515 482 400 Размеры в мм Pу, МПа (кгс/см2) вх/вых d d1 d2 d3 n n1 b 26 26 35 60k6(+0,021 +0,002) 20 16 22 N9(-0,052), h9(-0,052) 1,0(10)1,0(10) ГАБАРИТНЫЕ РАЗМЕРЫ АРЕГАТА Марка насоса Размеры в мм n L L1 I I1 I2 I3 B B1 A H h 2Д2000-21 2790 2345 485 - 800 1450 1200 765 670 1435 980 6 2640 2345 1485 2710 2300 1405 2710 1405 2605 1450 2Д2000-21а 2790 2345 485 800 1450 1200 765 670 1435 980 6 2605 2300 1450 2605 2300 1450 Марка насоса Двигатель Масса агрегата, кг Типоразмер Мощность, кВт Напряжение, В Масса, кг 2Д2000-21 5АМН315-М6 УЗ 160 380/660 1005 2975 5АН315-В6 УЗ, ТЗ 160 980 2945 5АМ280-М8 У3, Т2 75 790 2710 5АМН280-S8 УЗ 705 2625 5АН280-А8 УЗ, ТЗ 743 2655 2Д2000-21а 5AM315-S6 У3, Т2 110 380/660 960 2930 5АН280-В6 УЗ, ТЗ 110 732 2645 5АМ280-S8 УЗ 55 725 2640

—

Саратов

Насос 1Д 1250-63 (а, б)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг 1Д1250-63 1250 63 6,0 1500 315 800 3385 1Д1250-63а 1100 52,5 6,1 1500 250 800 2583 1Д1250-63б 1050 44 6,2 1500 200 800 2300 1Д1250-63 800 28 5,5 1000 110 800 2045 1Д1250-63а 740 24 5,6 1000 75 800 1755 1Д1250-63б 710 20 5,7 1000 55 800 1464 ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 I I1 I2 I3 I4 I5 B B1 H H1 H2 H3 1185 665 590 360 590 390 360 160 950 450 897 500 340 300 Размеры в мм A1 A2 A3 h D D1 D2 D3 D4 D5 D6 D7 530±1,1 530±1,1 300±1,1 64-0,31 485 445 415 350 390 350 320 250 Размеры в мм Pу, МПа (кгс/см2) вх/вых d d1 d2 d3 n n1 b 22 22 28 60k6(+0,021 +0,002) 12 12 18 N9(-0,043), h9(-0,043) 0,6(6)/1,0(10) ГАБАРИТНЫЕ РАЗМЕРЫ АРЕГАТА Марка насоса Размеры в мм n L L1 I I1 I2 I3 B B1 A H h 1Д1250-63 2370 2064 310 - 700 1400 950 720 650 1210 725 6 2670 2385 1050 1175 690 2425 2205 950 1425 690 2970 2415 200 650 1300 1950 1320 885 800 1640 770 8 2755 2210 310 - 700 1400 1040 720 650 1280 690 6 2535 1970 620 1265 950 600 540 1175 725 2545 1840 620 1265 1080 725 2080 1890 600 1200 1195 730 1Д1250-63а 2670 2385 310 - 700 1400 1050 720 650 1175 690 6 2290 2075 620 1265 950 600 540 1260 725 2235 1920 1225 2635 1970 1175 2675 2130 700 1400 1040 720 650 1280 690 2455 1890 600 1200 950 600 540 1110 730 2425 1780 600 1245 950 600 540 1085 730 1Д1250-63б 2635 1970 310 - 620 1265 950 600 540 1175 725 6 2635 1970 1175 2235 1920 1225 2675 2130 700 1400 1040 720 650 1280 690 2240 2025 620 1265 950 600 540 1260 725 2280 1710 600 1150 1110 730 2260 1710 600 1150 1085 730 Марка насоса Двигатель Масса агрегата, кг Типоразмер Мощность, кВт Напряжение, В Масса, кг 1Д1250-63 5АН355-А4 У3, ТЗ 315 380/660 1290 2485 ДАВ-315-4 У3 6000 1450 2583 ДАН355-S4 У3 380/660 1270 2387 ДАЗО4-400ХК-4М У1 6000 2190 3385 А4-355Х-4 У3, Т3 6000 1450 2558 5АМ315-S6 У3, Т2 110 380/660 960 2045 А315-S6 У3, Т2 750 1795 5АН280-В6 У3, Т3 732 1742 1Д1250-63а ДАВ-250-4 У3 250 6000 1420 2583 ДАН-315-М4 У3 380/660 970 2062 5АН315-В4 У3, Т3 990 2070 5АМН315-М4 У3 1145 2230 А4-355L-4 У3, Т3 6000 1250 2352 5AM280-S6 У3, T2 75 380/660 430 1755 А280-S6 У3, Т2 75 380/660 570 1712 1Д1250-63б 5АМ315-М4 У3, Т2 200 380/660 1150 2235 5AMH315-S4 У3 1050 2135 5АН315-А4У3, Т3 900 1980 А4-355LК-4 У3, ТЗ 6000 1200 2300 ДАН-315-S4 У3 380/660 970 1960 5АМ250-М6 У3, Т2 55 220/380 450 1464 А250-М6 У3, Т2 55 220/380 455 1435

—

Саратов

Насос 1Д 800-56 (а, б)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг 1Д800-56 800 56 5,0 1500 200 560 2050 1Д800-56а 740 48 5,1 1500 132 560 1545 1Д800-56а 740 48 5,1 1500 110 560 1565 1Д800-56б 700 40 5,2 1500 110 560 1355 ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 I I1 I2 I3 I4 I5 B B1 H H1 H2 H3 1145 645 590 360 590 390 360 160 880 400 835 440 300 240 Размеры в мм A1 A2 A3 h D D1 D2 D3 D4 D5 D6 D7 530±1,1 530±1,1 300±1,1 64-0,31 435 395 365 300 335 295 268 200 Размеры в мм Pу, МПа (кгс/см2) вх/вых d d1 d2 d3 n n1 b 22 22 28 60k6(+0,021 +0,002) 12 8 18 N9(-0,043),h9(-0,043) 0,6(6)/1,0(10) ГАБАРИТНЫЕ РАЗМЕРЫ АРЕГАТА Марка насоса Размеры в мм n L L1 I I1 I2 I3 B B1 A H h 1Д800-56 2306 2125 310 - 700 1400 990 720 660 1535 665 6 2595 1960 630 1250 880 600 540 1115 2595 1960 1115 2195 1930 1165 2200 2015 1165 1Д800-56а 2385 1905 310 - 570 1140 880 600 540 1045 665 6 2040 1130 2325 1045 1Д800-56б 2415 1905 310 - 570 1140 880 660 540 1045 665 6 2325 1905 2270 1695 Марка насоса Двигатель Масса агрегата, кг Типоразмер Мощность, кВт Напряжение, В Масса, кг 1Д800-56 А4-355-LК4 У3, ТЗ 200 6000 1200 2050 5AMH315-S4 У3 380/660 1050 1870 5АМ315-М4 У3, Т2 1150 1970 5АН315-А4 У3, Т3 900 1710 ДАН315-84 У3 870 1695 1Д800-56а 5AMH280-S4 У3 132 380/660 756 1545 5АН280-А4 У3, Т3 720 1505 А280-М4 У3, Т2 700 1485 1Д800-56б 5AM280-S4 У3, Т2 110 380/660 780 1565 А280-S4 У3, Т2 570 1355 5АМН250-М4 У3 540 1310

—

Саратов

Насос 1Д 1250-125 (а, б)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг 1Д1250-125 1250 125 5,5 1500 630 1515 5335 1Д1250-125а 1150 102 5,6 1500 500 1515 4540 1Д1250-125б 1030 87 5,7 1500 400 1515 3875 ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 I I1 I2 I3 I4 I5 B B1 H H1 H2 H3 1421 782 710 400 710 450 440 180 1050 450 1005 530 400 300 Размеры в мм A1 A2 A3 h D D1 D2 D3 D4 D5 D6 D7 630±1,1 630±1,1 360±1,1 85-0,31 485 445 415 350 335 295 268 200 Размеры в мм Pу, МПа (кгс/см2) вх/вых d d1 d2 d3 n n1 b 22 22 35 60k6(+0,021 +0,002) 12 12 22 N9(-0,052), h9(-0,052) 0,6(6)/1,6(16) ГАБАРИТНЫЕ РАЗМЕРЫ АРЕГАТА Марка насоса Размеры в мм n L L1 I I1 I2 I3 B B1 A H h 1Д1250-125 3255 2655 250 700 1400 2100 1420 1005 920 1835 810 8 3180 2810 720 1440 2160 1540 1795 3526 2930 800 1600 2400 1540 1835 1Д1250-125а 2980 2615 250 700 1400 2100 1320 985 900 1700 800 8 3305 2715 250 700 1400 2100 1320 985 900 1670 800 8 1Д1250-125б 2980 2615 250 700 1400 2100 1320 985 900 1700 800 8 2605 2240 370 - 700 1500 1200 715 630 1345 800 6 Марка насоса Двигатель Масса агрегата, кг Типоразмер Мощность, кВт Напряжение, В Масса, кг 1Д1250-125 ДАЗО4-450Х-4М У1 630 6000 2900 4830 А4-85/43-4 У3 10000 2800 4700 ДА304-85/49-4 У1 10000 3325 5335 1Д1250-125а А4-400Х-4М У3 500 6000 2070 4015 ДАЗО4-400У-4М У1 500 6000 2630 4540 1Д1250-125б А4-400ХК-4М У3 400 6000 1930 3875 5АН355-В4 У3, Т3 400 380/660 1400 3300

—

Саратов

Насос 1Д 630-90 (а, б)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг 1Д630-90 630 90 5,5 1500 315 524 3050 1Д630-90 630 90 5,5 1500 250 524 2260 1Д630-90 630 90 5,5 1500 110 524 1750 1Д630-90а 550 74 5,8 1500 200 524 2025 1Д630-90б 500 60 5,9 1500 160 524 1905 1Д630-90 500 38 5,0 1000 110 524 1500 1Д630-90 500 38 5,0 1000 90 524 1545 1Д630-90а 470 30 5,1 1000 75 524 1510 1Д630-90б 420 25 5,2 1000 55 524 1200 ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 I I1 I2 I3 I4 I5 B B1 H H1 H2 H3 1145 645 590 360 590 390 360 160 1000 500 845 440 330 270 Размеры в мм A1 A2 A3 h D D1 D2 D3 D4 D5 D6 D7 530±1,1 530±1,1 300±1,1 64-0,31 370 335 312 250 335 295 268 200 Размеры в мм Pу, МПа (кгс/см2) вх/вых d d1 d2 d3 n n1 b 18 22 28 60k6(+0,021 +0,002) 12 12 18 N9(-0,043),h9(-0,043) 0,6(6)/1,6(16) ГАБАРИТНЫЕ РАЗМЕРЫ АРЕГАТА Марка насоса Размеры в мм n L L1 I I1 I2 I3 B B1 A H h 1Д630-90 2930 2435 200 650 1300 1950 1320 885 800 1580 710 8 2930 2435 200 650 1300 1950 1320 885 800 1580 710 8 2360 2125 310 - 700 1400 1090 720 660 1535 665 6 2445 1960 630 1250 1000 600 540 1115 2195 1930 1175 2250 2065 1200 2580 2290 700 1400 1090 720 660 1110 2345 1960 630 1250 1000 600 540 1115 2040 1905 570 1140 1070 2265 2265 2040 1Д630-90а 2360 2125 310 - 700 1140 1090 720 660 1535 655 6 2445 1960 630 1250 1000 600 540 1115 2445 1960 1115 2195 1930 1175 2200 2015 1200 2265 1905 570 1140 1070 2175 1905 2120 1695 1Д630-90б 2445 1960 310 - 630 1250 1000 600 540 1115 655 6 2335 1905 570 1140 1070 2040 1905 1130 2120 1695 1070 2085 1695 1070 Марка насоса Двигатель Масса агрегата, кг Типоразмер Мощность, кВт Напряжение, В Масса, кг 1Д630-90 ДА304 400XK-4M У1 315 6000 2190 3050 ДА304 400X-4M T2 315 2330 3050 А4-355-L4 УЗ, ТЗ 250 1250 2070 5АМН315-М4 УЗ 380/660 1050 1940 5АН315-В4УЗ, ТЗ 990 1780 ДАН315-М4 УЗ 970 1775 ДАВ250-4 УЗ 6000 1420 2260 5АМ315 S6 УЗ, Т2 110 380/660 960 1750 5АН280В-6 У3, ТЗ 110 732 1500 5АМН280-S6 УЗ 90 715 1480 5АМ280М-6 У3, Т2 780 1545 5АН280А-6 У3, Т2 700 1470 1Д630-90а А4-355-LK-4 У3, ТЗ 200 6000 1200 2025 5AMH315S-4 У3 380/660 1050 1845 5АМ315М4УЗ, Т2 1110 1945 5АН315А-4 УЗ, ТЗ 900 1960 ДАН315S-4 У3 870 1675 5AM280-S6 У3, T2 75 745 1510 А280S6 У3, Т2 570 1335 5АМН250-М6 У3 220/380 475 1200 1Д630-90б 5AM315-S4 У3, T2 160 380/660 1110 1905 5АМН280-М4 У3 835 1600 5АН280-В4 У3, Т3 764 1530 5АМ250-М6 У3, Т2 55 220/380 450 1200 А250-М6 У3, Т2 55 220/380 455 1205

—

Саратов

Насос 1Д 630-125 (а, б)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг 1Д630-125 630 125 5,5 1500 400 797 4000 1Д630-125а 550 101 5,6 1500 315 797 3360 1Д630-125б 500 82 5,7 1500 315 797 4000 1Д630-125б 500 82 5,7 1500 250 797 2570 ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 I I1 I2 I3 I4 I5 B B1 H H1 H2 H3 1145 645 590 360 590 390 360 160 900 400 900 470 370 300 Размеры в мм A1 A2 A3 h D D1 D2 D3 D4 D5 D6 D7 530±1,1 530±1,1 300±1,1 64-0,31 370 335 312 250 280 240 212 150 Размеры в мм Pу, МПа (кгс/см2) вх/вых d d1 d2 d3 n n1 b 18 22 28 60k6(+0,021 +0,002) 12 8 18 N9(-0,043),h9(-0,043) 0,6(6)/1,6(16) ГАБАРИТНЫЕ РАЗМЕРЫ АРЕГАТА Марка насоса Размеры в мм n L L1 I I1 I2 I3 B B1 A H h 1Д630-125 2330 2065 310 - 700 1345 910 625 530 1725 750 6 2805 2260 310 - 700 1345 1090 625 530 1265 750 6 2705 2395 200 650 1300 1950 1320 885 800 1650 750 8 2905 2590 200 700 1400 2100 1540 1005 920 1755 770 2930 2415 200 650 1300 1950 1320 885 800 1620 750 3130 2590 200 700 1400 2100 1540 1005 920 1795 770 1Д630-125а 2330 2065 310 - 700 1345 910 625 530 1725 750 6 2715 2160 310 - 700 1345 1090 625 530 1265 6 2930 2415 200 650 1300 1950 1320 885 800 1620 8 2385 2185 310 - 700 1345 1040 625 530 1445 6 2575 2365 310 - 700 1345 1140 625 530 1195 6 3130 2590 200 700 1400 2100 1540 1005 920 1795 770 8 1Д630-125б 2595 1935 310 - 700 1345 900 625 530 1195 745 6 2195 1935 900 1245 745 2635 2090 1090 1265 750 2250 2055 900 1280 745 2575 2365 1140 1195 750 Марка насоса Двигатель Масса агрегата, кг Типоразмер Мощность, кВт Напряжение, В Масса, кг 1Д630-125 5АН355-В4 У3, Т3 400 380/660 1400 2500 А4-355Y-4 У3, Т3 6000 1730 2845 А4-400ХК-4М У3 6000 1930 3095 А4-85/37К-4 У3 10000 2600 3775 ДАЗО4-400Х-4М У1 6000 2330 3495 ДА304-85/37-4 У1 10000 2820 4000 1Д630-125а 5АН355-А4 У3, Т3 315 380/660 1290 2395 А4-355Х-4 У3, Т3 6000 1450 2560 ДАЗО4-400ХК-4М У1 6000 2190 3360 ДАН-3553-4 У3 380/660 1270 2390 ДАВ-315-4 У3 6000 1450 2570 ДА304-85/37К-4 У1 10000 2820 4000 1Д630-125б 5АМН315-М4 У3 250 380/660 1145 2235 5АН315-В4У3, Т3 380/660 990 2080 А4-355L-4 У3, Т3 6000 1250 2355 ДАН-315-М4 У3 380/660 970 2075 ДАВ-250-4 У3 6000 1420 2570

—

Саратов

Насос 1Д 500-63 (а, б)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг 1Д500-63 500 63 4,5 1500 160 450 1850 1Д500-63а 450 53 4,8 1500 132 450 1430 1Д500-63а 450 53 4,8 1500 110 450 1455 1Д500-63б 400 44 5,0 1500 110 450 1230 1Д500-63б 400 44 5,0 1500 90 450 1185 ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 I I1 I2 I3 I4 I5 B B1 H H1 H2 H3 1145 645 500 260 590 390 360 160 770 350 714 390 280 220 Размеры в мм A1 A2 A3 h D D1 D2 D3 D4 D5 D6 D7 440±1,1 530±1,1 300±1,1 64-0,31 370 335 312 250 280 240 212 150 Размеры в мм Pу, МПа (кгс/см2) вх/вых d d1 d2 d3 n n1 b 18 22 28 60k6(+0,021 +0,002) 12 8 18 N9(-0,043),h9(-0,043) 0,6(6)/1,0(10) ГАБАРИТНЫЕ РАЗМЕРЫ АРЕГАТА Марка насоса Размеры в мм n L L1 I I1 I2 I3 B B1 A H h 1Д500-63 2445 1895 310 - 620 1240 770 630 570 1065 615 6 2335 1830 530 470 1000 620 2040 1885 530 470 1205 620 1Д500-63а 2265 1830 310 - 620 1240 770 530 470 1000 620 6 2290 1830 965 2040 1885 1205 2265 1830 310 - 620 620 770 530 470 1000 620 6 2175 1830 620 620 530 470 965 620 2120 1670 570 570 500 440 1000 610 1Д500-63б 2090 1670 310 - 570 1140 770 500 440 1000 610 6 2120 2105 2145 955 Марка насоса Двигатель Масса агрегата, кг Типоразмер Мощность, кВт Напряжение, В Масса, кг 1Д500-63 5AM315S4 У3, T2 160 380/660 1110 1850 5АМН280М4 УЗ 835 1510 5АН280В4 У3, Т3 764 1445 1Д500-63а 5AMH280S4 У3 132 380/660 756 1430 А280М4 У3, Т2 700 1360 5АН280А4 У3, ТЗ 720 1400 5АМ280S4 У3, Т2 110 380/660 780 1455 А280Б4 УЗ, Т2 570 1230 5АМН250М4 УЗ 540 1175 1Д500-63б 5AMH250-S4 У3 90 220/380 490 1125 5АМ250-М4 УЗ, Т2 515 1150 5А250-М4 УЗ, Т2 525 1160 А250-М4 У3, Т2 550 1185

—

Саратов

Насос 1Д 315-50 (а, б)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг 1Д315-50 315 50 6,5 3000 75 190 788 1Д315-50а 300 42 6,7 3000 55 190 650 1Д315-50б 230 36 6,8 3000 45 190 650 ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 I I1 I2 I3 I4 I5 B B1 H H1 H2 H3 766 420 355 165 370 220 250 100 600 300 520 290 170 170 Размеры в мм A1 A2 A3 h D D1 D2 D3 D4 D5 D6 D7 270±1,1 320±1,1 200±1,1 39-0,29 315 280 258 200 280 240 212 150 Размеры в мм Pу, МПа (кгс/см2) вх/вых d d1 d2 d3 n n1 b 18 22 24 36js6(±0,008) 8 8 10 N9(-0,036),h9(-0,036) 0,6(6)/1,0(10) ГАБАРИТНЫЕ РАЗМЕРЫ АРЕГАТА Марка насоса Размеры в мм n L L1 I I1 I2 I3 B B1 A H h 1Д315-50 1707 1325 190 - - 890 600 470 400 890 510 4 1702 1325 890 470 400 895 510 1522 1265 820 360 300 790 500 1Д315-50а 1607 1255 190 - - 840 600 440 370 805 495 4 1612 1255 840 440 370 760 495 1492 1235 820 360 300 790 500 1Д315-50б 1553 1235 190 - - 820 600 360 300 785 500 4 1577 1235 820 775 1392 1130 780 790 Марка насоса Двигатель Масса агрегата, кг Типоразмер Мощность, кВт Напряжение, В Масса, кг 1Д315-50 5АМ250S2 У3, Т2 75 380 475 788 А250S2 У3, Т2 220/380 450 750 5АН200L2 У3, Т3 380 280 580 1Д315-50а 5А225М2 УЗ, Т2 55 380 340 650 А225М2 У3, Т2 220/380 320 630 5АН200М2 У3, ТЗ 380 250 549 1Д315-50б 5А200L2 У3, Т2 45 380 255 554 А200L2 У3, Т2 220/380 255 554 4АМН180М2 УЗ 380 185 474

—

Саратов

Насос 1Д 250-125 (а)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг 1Д250-125 250 125 6,0 3000 160 165 1287 1Д250-125а 240 101 6,4 3000 132 165 1080 1Д250-125 125 30 5,5 1500 75 165 1080 ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 I I1 I2 I3 I4 I5 B B1 H H1 H2 H3 766 420 355 165 370 220 250 100 550 250 515 260 190 170 Размеры в мм A1 A2 A3 h D D1 D2 D3 D4 D5 D6 D7 270±1,1 320±1,1 200±1,1 39-0,29 260 225 202 150 215 180 158 100 Размеры в мм Pу, МПа (кгс/см2) вх/вых d d1 d2 d3 n n1 b 18 18 24 36js6(±0,008) 8 8 10 N9(-0,036),h9(-0,036) 0,6(6)/1,6(16) ГАБАРИТНЫЕ РАЗМЕРЫ АРЕГАТА Марка насоса Размеры в мм n L L1 I I1 I2 I3 B B1 A H h 1Д250-125 1932 1500 190 - - 990 895 630 510 985 535 4 1972 1500 590 630 510 880 535 1852 1490 620 520 450 880 500 1628 1490 665 520 450 965 500 1Д250-125а 1852 1490 190 990 620 520 450 880 500 4 1822 1490 190 - - 990 550 520 450 845 500 4 Марка насоса Двигатель Масса агрегата, кг Типоразмер Мощность, кВт Напряжение, В Масса, кг 1Д250-125 5AM315S2Y3, Т2 160 380 970 1287 А315S2УЗ, Т2 220/380 905 1225 5АМН280М2 УЗ 380 770 1080 5АН280А2УЗ, ТЗ 380 744 1042 1Д250-125а 5АМ280М2УЗ, Т2 132 380 770 1080 А280М2УЗ, Т2 132 220/380 620 943

—

Саратов

Насос 1Д 315-71 (а)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг 1Д315-71 315 71 6,5 3000 110 190 1045 1Д315-71а 300 62 7,0 3000 90 190 818 1Д315-71 150 18 6,5 1500 - 190 818 ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 I I1 I2 I3 I4 I5 B B1 H H1 H2 H3 766 420 355 165 370 220 250 100 600 300 520 290 170 170 Размеры в мм A1 A2 A3 h D D1 D2 D3 D4 D5 D6 D7 270±1,1 320±1,1 200±1,1 39-0,29 315 280 258 200 280 240 212 150 Размеры в мм Pу, МПа (кгс/см2) вх/вых d d1 d2 d3 n n1 b 18 22 24 36js6(±0,008) 8 8 10 N9(-0,036),h9(-0,036) 0,6(6)1,0(10) ГАБАРИТНЫЕ РАЗМЕРЫ АРЕГАТА Марка насоса Размеры в мм n L L1 I I1 I2 I3 B B1 A H h 1Д315-71 1737 1325 190 - - 890 600 470 400 890 510 4 1852 1400 940 620 520 450 890 1822 1400 940 620 520 450 855 1Д315-71а 1737 1325 190 - - 890 600 470 400 890 510 4 1702 1325 855 1707 1325 890 Марка насоса Двигатель Масса агрегата, кг Типоразмер Мощность, кВт Напряжение, В Масса, кг 1Д315-71 5АМН250М2 УЗ 110 380 530 843 5AM280S2 У3, T2 380 720 1045 A280S2 У3, T2 220/380 590 915 1Д315-71а 5АМ250М2 УЗ, Т2 90 380 505 818 А250М2 УЗ, Т2 220/380 490 803 5AMH250S2 У3 380 485 798

—

Саратов

Насос 1Д 200-90 (а, б)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг 1Д200-90 200 90 5,5 3000 90 145 770 1Д200-90а 180 74 5,8 3000 75 145 740 1Д200-90б 160 62 5,9 3000 55 145 605 1Д200-90б 160 62 5,9 3000 45 145 500 1Д200-90 100 22,5 5,3 1500 15 145 410 ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 I I1 I2 I3 I4 I5 B B1 H H1 H2 H3 766 420 355 165 370 220 250 100 530 250 495 260 170 170 Размеры в мм A1 A2 A3 h D D1 D2 D3 D4 D5 D6 D7 270±1,1 320±1,1 200±1,1 39-0,29 260 225 202 150 215 180 158 100 Размеры в мм Pу, МПа (кгс/см2) вх/вых d d1 d2 d3 n n1 b 18 18 24 36js6(±0,008) 8 8 10 N9(-0,036),h9(-0,036) 0,6(6)/1,6(16) ГАБАРИТНЫЕ РАЗМЕРЫ АРЕГАТА Марка насоса Размеры в мм n L L1 I I1 I2 I3 B B1 A H h 1Д200-90 1740 1330 190 - - 910 545 460 400 840 460 4 1705 1330 190 - - 910 530 460 400 805 460 4 1710 1330 190 - - 910 545 460 400 805 460 4 1445 1080 190 - - 735 530 350 290 705 460 4 1405 1080 190 - - 735 530 350 290 715 460 4 1565 1190 190 - - 780 530 350 290 705 460 4 1Д200-90а 1710 1330 190 - - 910 545 460 400 840 460 4 1705 1330 190 - - 910 530 460 400 805 460 4 1525 1270 190 - - 820 530 360 300 750 460 4 1Д200-90б 1610 1235 190 - - 840 530 450 380 790 480 4 1615 1235 190 - - 840 530 450 380 745 480 4 1495 1205 190 - - 820 530 360 300 750 460 4 1555 1240 190 - - 820 530 360 300 745 460 4 1575 1240 190 - - 820 530 360 300 735 460 4 1395 1125 190 - - 780 530 350 290 750 460 4 Марка насоса Двигатель Масса агрегата, кг Типоразмер Мощность, кВт Напряжение, В Масса, кг 1Д200-90 5АМ250М2 У3, Т2 90 380 505 770 А250М2 У3, Т2 90 220/380 490 755 5AMH250S2 У3 90 380 485 750 5А160S4У3, Т2 15 220/380 127 365 АИР160S4 У3, Т2 15 220/380 120 360 4ПНМ180МО4 15 220 179,5 410 1Д200-90а 5AM250S2 У3, T2 75 380 475 740 A250S2 У3, T2 75 220/380 450 715 5АН200.2УЗ, T2 75 380 280 525 1Д200-90б 5А225М2 У3, Т2 55 380 340 605 А225М2 У3, Т2 55 220/380 320 585 5АН200М2 У3, Т2 55 380 250 500 5А200L2 У3, Т2 45 380 255 500 А200L2 У3, Т2 45 220/380 255 500 4АМН180М2 УЗ 45 380 185 430

—

Саратов

Насос Д 320-50 (а, б)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг Д320-50 320 50 4,5 1500 75 300 955 Д320-50а 300 39 4,6 1500 55 300 805 Д320-50б 300 30 4,8 1500 45 300 745 ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 I I1 I2 I3 I4 I5 B B1 H H1 H2 H3 830 458 600 350 400 200 400 200 966 474 700 400 260 188 Размеры в мм A1 A2 A3 h D D1 D2 D3 D4 D5 D6 D7 510+1,1 320±1,1 320±1,1 35-0,21 315 280 258 200 260 225 202 150 Размеры в мм Pу, МПа (кгс/см2) вх/вых d d1 d2 d3 n n1 b 18 18 23 32js6(±0,008) 8 8 10 N9(-0,036),h9(-0,036) 0,6(6)/0,6(6) ГАБАРИТНЫЕ РАЗМЕРЫ АРЕГАТА Марка насоса Размеры в мм n L L1 I I1 I2 I3 B B1 A H h Д320-50 1775 1360 215 - - 940 970 530 470 990 610 4 1770 1360 215 - - 940 970 530 470 955 610 4 Д320-50а 1710 1320 215 - - 940 970 530 470 890 600 4 1705 1320 215 - - 940 970 530 470 910 600 4 1575 1320 215 - - 890 970 530 470 955 620 4 Д320-50б 1650 1320 215 - - 890 970 530 470 920 620 4 1675 1320 215 - - 890 970 530 470 920 620 4 Марка насоса Двигатель Масса агрегата, кг Типоразмер Мощность, кВт Напряжение, В Масса, кг Д320-50 5АМ250S4У3, Т2 75 380 480 955 А250S4У3, Т2 75 220/380 450 920 Д320-50а А225М4У3, Т2 55 220/380 325 785 5А225М4У3, Т2 55 380 345 805 5АН200L4УЗ, Т2 55 380 290 740 Д320-50б 5А200L4УЗ, Т2 45 380 270 745 А200L4УЗ, Т2 45 220/380 260 735

—

Саратов

Насос Д 200-36 (а, б)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг Д200-36 200 36 4,3 1500 45 240 547 Д200-36 200 36 4,3 1500 37 240 557 Д200-36а 190 29,7 5,3 1500 30 240 557 Д200-36б 180 25 6,0 1500 22 240 534 ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 I I1 I2 I3 I4 I5 B B1 H H1 H2 H3 830 458 510 300 340 160 340 160 800 373 620 350 224 162 Размеры в мм A1 A2 A3 h D D1 D2 D3 D4 D5 D6 D7 430±1,1 260±1,1 260±1,1 35-0,21 260 225 202 150 235 200 178 125 Размеры в мм Pу, МПа (кгс/см2) вх/вых d d1 d2 d3 n n1 b 18 18 23 32js6(±0,008) 8 8 10 N9(-0,036),h9(-0,036) 0,6(6)/0,6(6) ГАБАРИТНЫЕ РАЗМЕРЫ АРЕГАТА Марка насоса Размеры в мм n L L1 I I1 I2 I3 B B1 A H h Д200-36 1455 1170 185 - - 800 800 500 400 850 560 4 1600 1235 185 - - 870 800 500 400 845 560 4 1585 1235 185 - - 870 800 500 400 835 560 4 1670 1270 185 - - 870 800 500 400 835 560 4 Д200-36а 1415 1135 185 - - 800 800 500 440 850 560 4 1540 1170 185 - - 800 800 500 440 830 560 4 1515 1170 185 - - 800 800 500 440 830 560 4 Д200-36б 1465 1135 185 - - 800 800 500 440 830 560 4 1480 1135 185 - - 800 800 500 440 830 560 4 Марка насоса Двигатель Масса агрегата, кг Типоразмер Мощность, кВт Напряжение, В Масса, кг Д200-36 4АМН180М4 У3 37 380 190 557 5А200М4 У3, Т2 37 380 245 557 А200М4 У3, Т2 37 220/380 230 542 А200L4 У3, Т2 45 220/380 260 547 Д200-36а 4АМН180S4 УЗ 30 380 170 535 А180М4У3, Т2 30 220/380 190 557 АИР180М4У3, Т2 30 380 190 557 Д200-36б АИР180S4У3, Т2 22 380 170 534 A180S4У3, Т2 22 220/380 157 525

—

Саратов

Насос Д 160-112 (а, б)

Назначение и конструкция Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью. Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя. Ротор насоса приводится во вращение электродвигателем через упругую втулочно-пальцевую муфту. Опорами ротора служат радильные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что позволяет в основном, уравновесить осевые силы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/ч Напор, м Допускаемый кавитационныи запас, м Частота вращения, об/мин Мощность эл.двигателя, кВт Масса насоса, кг Масса агрегата, кг Д160-112 160 112 4,8 3000 90 200 877 Д160-112а 150 100 4,8 3000 75 200 847 Д160-112б 135 80 4,8 3000 55 200 693 Д160-112 80 28 4,5 1500 15 200 467 Д160-112а 70 25 4,5 1500 15 200 467 ГАБАРИТНЫЕ РАЗМЕРЫ Размеры в мм L L1 I I1 I2 I3 I4 I5 B B1 H H1 H2 H3 790 450 450 210 340 160 340 160 640 300 555 300 181 146 Размеры в мм A1 A2 A3 h D D1 D2 D3 D4 D5 D6 D7 330±1,6 260±1,6 260±1,6 39-0,29 280 240 212 150 215 180 158 100 Размеры в мм Pу, МПа (кгс/см2) вх/вых d d1 d2 d3 n n1 b 22 18 23 36js6(±0,008) 8 8 10 N9(-0,036),h9(-0,036) 1,0(10)/1,6(16) ГАБАРИТНЫЕ РАЗМЕРЫ АРЕГАТА Марка насоса Размеры в мм n L L1 I I1 I2 I3 B B1 A H h Д160-112 1760 1355 175 - - 900 640 510 440 905 525 4 1465 1080 175 - - 700 640 510 440 765 520 4 1400 1080 175 - - 700 640 510 440 765 520 4 Д160-112а 1730 1355 175 - - 900 640 510 440 905 525 4 1465 1080 175 - - 700 640 510 440 765 520 4 1400 1080 175 - - 700 640 510 440 765 520 4 Д160-112б 1630 1260 175 - - 900 640 510 440 830 520 4 Марка насоса Двигатель Масса агрегата, кг Типоразмер Мощность, кВт Напряжение, В Масса, кг Д160-112 5АМ250М2 У3, Т2 90 220/380 550 877 5A160S4 У3, Т2 15 220/380 127 467 АИР160S4 У3, Т2 15 220/380 120 460 Д160-112а 5AM250S2 У3, T2 75 220/380 480 877 5A160S4 У3, Т2 15 220/380 127 467 АИР160S4 У3, Т2 15 220/380 120 460 Д160-112б 5А225М2 У3, Т2 55 220/380 340 693

—

Саратов

Насос А8 2ВВ

Конструкция Мультифазные насосы 2ВВ двухвинтовые конструктивно представляют собой объемные насосы. Рабочие органы -корпус (обойма) и роторы (ведущий и ведомый), расположенные в смежных сквозных расточках корпуса (обоймы). Роторы имеют двухстороннюю винтовую нарезку специальной формы. Жидкость, поступающая в мультифазный насос через всасывающий патрубок, разделяется на два потока и заполняет полость между витками винтов. Благодаря различному направлению винтовой нарезки в правой и левой частях роторов, жидкость, движущаяся вдоль оси насоса к середине, вытесняеться в нагнетательную полость. Вращение в ведущего на ведомый ротор передаеться синхнронизирующими шестернями. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/час Давление насоса, кгс/см2 Частота вращения, об/мин Мощность двигателя, кВт А8 2ВВ 9/50-4/40 9 50.00 1450 - А8 2ВВ 15/50-7/40 15 50.00 1450 - А8 2ВВ 22/40-10/25 22 40.00 1450 - А8 2ВВ 25/40-16/25 25 40.00 1450 - А8 2ВВ 40/40-25/25 40 40.00 1450 - А8 2ВВ 50/40-30/40 50 40.00 1450 - А8 2ВВ 80/40-40/40 80 40.00 1450 - А8 2ВВ 125/40-80/40 125 40.00 1450 - Габаритный чертеж мультифазного агрегата Габаритные и присоединительные размеры Марка насоса Размеры, мм А1 А В В1 H h h1 C C1 А8 2ВВ 22/40-10/25 - 1000 485 - 755 425 - 625 110 А8 2ВВ 25/40-16/25 - 1000 485 - 810 480 - 625 110 А8 2ВВ 40/40-25/25 - 1000 485 - 810 480 - 625 110 Марка насоса Размеры, мм C2 L l1 l2 n n1 n2 a1 a2 А8 2ВВ 22/40-10/25 160 1905 455 120 4 8 8 22,5º 22,5º А8 2ВВ 25/40-16/25 160 2050 495 140 4 8 8 22,5º 22,5º А8 2ВВ 40/40-25/25 160 2050 495 140 4 8 8 22,5º 22,5º Марка насоса Размеры, мм d1 d2 Dy1 Dy2 D1 D2 D3 D4 d А8 2ВВ 22/40-10/25 26 26 100 100 250 250 200 200 26 А8 2ВВ 25/40-16/25 26 26 100 100 250 250 200 200 26 А8 2ВВ 40/40-25/25 26 26 100 100 250 250 200 200 26

—

Саратов

Насос А5 2ВВ

Конструкция Мультифазные насосы 2ВВ двухвинтовые конструктивно представляют собой объемные насосы. Рабочие органы -корпус (обойма) и роторы (ведущий и ведомый), расположенные в смежных сквозных расточках корпуса (обоймы). Роторы имеют двухстороннюю винтовую нарезку специальной формы. Жидкость, поступающая в мультифазный насос через всасывающий патрубок, разделяется на два потока и заполняет полость между витками винтов. Благодаря различному направлению винтовой нарезки в правой и левой частях роторов, жидкость, движущаяся вдоль оси насоса к середине, вытесняеться в нагнетательную полость. Вращение в ведущего на ведомый ротор передаеться синхнронизирующими шестернями. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/час Давление насоса, кгс/см2 Частота вращения, об/мин Мощность двигателя, кВт А5 2ВВ 16/25-10/20 16 25.00 1450 - А5 2ВВ 25/25-16/20 25 25.00 1450 - А5 2ВВ 40/25-25/20 40 25.00 1450 - А5 2ВВ 50/25-40/20 50 25.00 1450 - А5 2ВВ 80/25-63/20 80 25.00 1450 - А5 2ВВ 125/25-100/20 125 25.00 1450 - А5 2ВВ 160/25-125/20 160 25.00 1450 - А5 2ВВ 200/25-150/20 200 25.00 1450 - А5 2ВВ 250/25-200/20 250 25.00 1450 - А5 2ВВ 320/25-250/20 320 25.00 1450 - Габаритный чертеж мультифазного агрегата Габаритные и присоединительные размеры Марка насоса Размеры, мм А1 А В В1 H h h1 C C1 А5 2ВВ 16/25-10/20 - 1000 470 - 740 410 - 710 110 А5 2ВВ 25/25-16/20 - 1000 490 - 740 410 - 710 110 А5 2ВВ 40/25-25/20 - 1000 510 - 755 425 - 710 110 А5 2ВВ 50/25-40/20 670 - 555 - 905 525 - 750 200 А5 2ВВ 80/25-63/20 670 - 555 - 905 525 - 750 200 А5 2ВВ 125/25-100/20 750 - 790 - 1320 650 - 1175 160 А5 2ВВ 160/25-125/20 750 - 790 - 1320 650 - 1205 160 А5 2ВВ 200/25-150/20 1150 - 1120 - 1720 745 - 1550 160 А5 2ВВ 250/25-200/20 1150 - 1120 - 1720 745 - 1550 160 А5 2ВВ 320/25-250/20 1150 - 1120 - 1720 745 - 1550 160 Марка насоса Размеры, мм C2 L l1 l2 n n1 n2 a1 a2 А5 2ВВ 16/25-10/20 160 1890 470 52 4 8 8 22,5º 22,5º А5 2ВВ 25/25-16/20 160 1930 490 50 4 8 8 22,5º 22,5º А5 2ВВ 40/25-25/20 160 1925 510 80 4 8 8 22,5º 22,5º А5 2ВВ 50/25-40/20 100 2410 560 30 6 8 8 22,5º 22,5º А5 2ВВ 80/25-63/20 100 2460 560 80 6 8 8 22,5º 22,5º А5 2ВВ 125/25-100/20 300 2640 540 50 6 12 8 15º 22,5º А5 2ВВ 160/25-125/20 300 2640 580 90 6 12 8 15º 22,5º А5 2ВВ 200/25-150/20 350 3485 850 270 6 12 12 15º 15º А5 2ВВ 250/25-200/20 350 3615 940 270 6 12 12 15º 15º А5 2ВВ 320/25-250/20 350 3615 940 270 6 12 12 15º 15º Марка насоса Размеры, мм d1 d2 Dy1 Dy2 D1 D2 D3 D4 d А5 2ВВ 16/25-10/20 26 26 100 100 250 250 200 200 26 А5 2ВВ 25/25-16/20 26 26 100 100 250 250 200 200 26 А5 2ВВ 40/25-25/20 26 26 100 100 250 250 200 200 26 А5 2ВВ 50/25-40/20 26 26 150 100 300 250 250 200 26 А5 2ВВ 80/25-63/20 26 26 150 100 300 250 250 200 26 А5 2ВВ 125/25-100/20 30 33 200 150 375 340 320 280 26 А5 2ВВ 160/25-125/20 30 33 200 150 375 340 320 280 26 А5 2ВВ 200/25-150/20 39 39 250 250 470 470 400 400 26 А5 2ВВ 250/25-200/20 39 39 250 250 470 470 400 400 26 А5 2ВВ 320/25-250/20 39 39 250 250 470 470 400 400 26

—

Саратов

Насос А1 2ВГ, А1 2ВВ

Конструкция Мультифазные насосы 2ВВ двухвинтовые конструктивно представляют собой объемные насосы. Рабочие органы -корпус (обойма) и роторы (ведущий и ведомый), расположенные в смежных сквозных расточках корпуса (обоймы). Роторы имеют двухстороннюю винтовую нарезку специальной формы. Жидкость, поступающая в мультифазный насос через всасывающий патрубок, разделяется на два потока и заполняет полость между витками винтов. Благодаря различному направлению винтовой нарезки в правой и левой частях роторов, жидкость, движущаяся вдоль оси насоса к середине, вытесняеться в нагнетательную полость. Вращение в ведущего на ведомый ротор передаеться синхнронизирующими шестернями. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/час Давление насоса, кгс/см2 Частота вращения, об/мин Мощность двигателя, кВт А1 2ВВ 1.6/16-1.6/4 Б-3 1.6 4.00 2900 2.20 А1 2ВВ 2.5/16-2.5/4 Б-3 2.5 4.00 2900 2.20 А1 2ВВ 4/16-4/4 Б-3 4 4.00 2900 3.00 А1 2ВВ 6.3/16-6.3/4 Б-3 6.3 4.00 2900 3.00 А1 2ВВ 10/16-10/4 Б-3 10 4.00 1450 4.00 А1 2ВВ 13/40-6,3/30 13 40.00 1450 - А1 2ВВ 15/40-8/30 15 40.00 1450 - А1 2ВВ 16/16-16/4 Б-3 16 4.00 1450 5.50 А1 2ВГ 25/16-12/6 12 6.00 750 11.00 А1 2ВГ 25/16-14/4К 14 4.00 1000 15.00 А1 2ВВ 25/16-25/4Б-3 25 4.00 1450 15.00 А1 2ВГ 40/16-36/4К 36 4.00 1450 22.00 А1 2ВВ 50/25-40/20 50 25.0 1450 - А1 2ВГ 63/16-50/6 60 6.00 1450 37.00 А1 2ВГ 63/16-50/8 35 8.00 1000 37.00 А1 2ВГ 63/16-50/14 30 14.00 1000 45.00 А1 2ВВ 63/25-50/20 63 25.0 1450 - А1 2ВВ 80/25-63/20 80 25.0 1450 - А1 2ВВ 125/25-100/20 125 25.0 1450 - А1 2ВВ 160/25-125/20 160 25.0 1450 - А1 2ВВ 400/20-400/20 400 20.00 1450 - А1 2ВВ 500/16-500/16 500 16.00 1450 - Габаритный чертеж агрегата Габаритные и присоединительные размеры Марка насоса Размеры, мм L l1 l2 H H1 h h1 A A1 B B1 А1 2ВВ 1,6/16-1,6/4Б-3 970 335 340 315 307 165 225 500 - 245 128 А1 2ВВ 2,5/16-2,5/4Б-3 970 335 340 315 307 165 225 500 - 245 128 А1 2ВВ 4/16- 4/4Б-3 1000 335 340 315 322 165 225 500 - 245 128 А1 2ВВ 6,3/16-6,3/4Б-3 1000 335 340 315 322 165 225 500 - 245 128 А1 2ВВ 10/16-10/4Б-3 1266 348 445 450 410 230 325 750 - 295 180 А1 2ВВ 16/16-16/4Б-3 1323 374 445 462 440 242 337 750 - 295 180 А1 2ВВ 25/16-25/4Б-3 1490 388 445 490 540 270 365 790 - 295 180 А1 2ВГ 25/16-14/4К 1794 484 530 560 680 300 415 900 450 375 240 А1 2ВГ 40/16-36/4К 1804 484 530 565 705 305 420 900 450 375 240 А1 2ВГ 63/16-50/8 1926 435 530 615 730 355 470 1080 540 460 240 А1 2ВГ 63/14-50/14 1926 435 530 640 760 380 495 1080 540 500 240 А1 2ВГ 63/16-50/6 2024 380 530 565 655 305 420 1080 540 413 240 Марка насоса Размеры, мм C n1 n2 D1 D2 D3 D4 Dу1 Dу2 d d1 d2 А1 2ВВ 1,6/16-1,6/4Б-3 378 6 6 135 115 103 83 50 32 15 15 15 А1 2ВВ 2,5/16-2,5/4Б-3 378 6 6 135 115 103 83 50 32 15 15 15 А1 2ВВ 4/16- 4/4Б-3 378 6 6 135 115 103 83 50 32 15 15 15 А1 2ВВ 6,3/16-6,3/4Б-3 378 6 6 135 115 103 83 50 32 15 15 15 А1 2ВВ 10/16-10/4Б-3 388 8 8 190 170 158 132 100 65 19 17 19 А1 2ВВ 16/16-16/4Б-3 388 8 8 190 170 158 132 100 65 19 17 19 А1 2ВВ 25/16-25/4Б-3 375 8 8 190 170 158 132 100 65 19 17 19 А1 2ВГ 25/16-14/4К 450 8 8 260 215 225 180 150 100 18 18 18 А1 2ВГ 40/16-36/4К 450 8 8 260 215 225 180 150 100 18 18 18 А1 2ВГ 63/16-50/8 490 8 8 260 215 225 180 150 100 18 18 18 А1 2ВГ 63/14-50/14 510 8 8 260 215 225 180 150 100 18 18 18 А1 2ВГ 63/16-50/6 473 8 8 260 215 225 180 150 100 18 18 18 Габаритный чертеж мультифазного агрегата Габаритные и присоединительные размеры Марка насоса Размеры, мм А1 А В В1 H h h1 C C1 А1 2ВВ 15/30-8/20 - 800 420 - 720 400 - 555 150 А1 2ВВ 50/25-40/20 670 - 555 330 962 532 742 - - А1 2ВВ 63/25-50/20 670 - 555 330 962 532 742 - - А1 2ВВ 80/25-63/20 670 - 555 330 945 515 725 - - А1 2ВВ 125/25-100/20 750 - 650 350 1130 610 850 790 - А1 2ВВ 160/25-125/20 750 - 650 350 1130 610 850 790 - Марка насоса Размеры, мм C2 L l1 l2 n n1 n2 a1 a2 А1 2ВВ 15/30-8/20 2 1735 502 133 4 8 8 22,5º 22,5º А1 2ВВ 50/25-40/20 - 2304 498 38 6 12 8 15º 22,5º А1 2ВВ 63/25-50/20 - 2344 515 55 6 12 8 15º 22,5º А1 2ВВ 80/25-63/20 - 2395 563 100 6 12 8 15º 22,5º А1 2ВВ 125/25-100/20 - 2640 540 90 6 12 8 15º 22,5º А1 2ВВ 160/25-125/20 - 2640 580 87 6 12 8 15º 22,5º Марка насоса Размеры, мм d1 d2 Dy1 Dy2 D1 D2 D3 D4 d А1 2ВВ 15/30-8/20 26 22 100 80 250 210 200 170 26 А1 2ВВ 50/25-40/20 26 26 200 150 360 300 310 250 26 А1 2ВВ 63/25-50/20 26 26 200 150 360 300 310 250 26 А1 2ВВ 80/25-63/20 26 26 200 150 360 300 310 250 26 А1 2ВВ 125/25-100/20 30 33 200 150 375 340 320 280 26 А1 2ВВ 160/25-125/20 30 33 200 150 375 340 320 380 26

—

Саратов

Насос А3 2ВГ, А3 2ВВ

Конструкция Мультифазные насосы 2ВВ двухвинтовые конструктивно представляют собой объемные насосы. Рабочие органы -корпус (обойма) и роторы (ведущий и ведомый), расположенные в смежных сквозных расточках корпуса (обоймы). Роторы имеют двухстороннюю винтовую нарезку специальной формы. Жидкость, поступающая в мультифазный насос через всасывающий патрубок, разделяется на два потока и заполняет полость между витками винтов. Благодаря различному направлению винтовой нарезки в правой и левой частях роторов, жидкость, движущаяся вдоль оси насоса к середине, вытесняеться в нагнетательную полость. Вращение в ведущего на ведомый ротор передаеться синхнронизирующими шестернями. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/час Давление насоса, кгс/см2 Частота вращения, об/мин Мощность двигателя, кВт А3 2ВГ 25/16-16/16 11 20.00 1000 22.00 А3 2ВВ 63/25-50/25-01 63 25.00 1450 - Габаритный чертеж агрегата Габаритные и присоединительные размеры Марка насоса Размеры, мм L l1 l2 H H1 h h1 A A1 B B1 А3 2ВГ 25/16-16/16Б 1850 380 530 645 695 345 460 1080 540 413 240 Марка насоса Размеры, мм C n1 n2 D1 D2 D3 D4 Dу1 Dу2 d d1 d2 А3 2ВГ 25/16-16/16Б 473 8 8 260 215 225 180 150 100 18 18 18 Габаритный чертеж мультифазного агрегата Габаритные и присоединительные размеры Марка насоса Размеры, мм А1 А В В1 H h h1 C C1 А3 2ВВ 63/25-50/25-01 765 - 550 330 895 510 720 600 - Марка насоса Размеры, мм C2 L l1 l2 n n1 n2 a1 a2 А3 2ВВ 63/25-50/25-01 - 2500 513 35 6 12 8 15º 22,5º Марка насоса Размеры, мм d1 d2 Dy1 Dy2 D1 D2 D3 D4 d А3 2ВВ 63/25-50/25-01 26 26 200 150 360 300 310 250 26

—

Саратов

Насос А2 2ВГ, А2 2ВВ

Конструкция Мультифазные насосы 2ВВ двухвинтовые конструктивно представляют собой объемные насосы. Рабочие органы -корпус (обойма) и роторы (ведущий и ведомый), расположенные в смежных сквозных расточках корпуса (обоймы). Роторы имеют двухстороннюю винтовую нарезку специальной формы. Жидкость, поступающая в мультифазный насос через всасывающий патрубок, разделяется на два потока и заполняет полость между витками винтов. Благодаря различному направлению винтовой нарезки в правой и левой частях роторов, жидкость, движущаяся вдоль оси насоса к середине, вытесняеться в нагнетательную полость. Вращение в ведущего на ведомый ротор передаеться синхнронизирующими шестернями. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Марка насоса Подача, м3/час Давление насоса, кгс/см2 Частота вращения, об/мин Мощность двигателя, кВт А2 2ВВ 10/16-6/6.3 Б 6 - 8 6.30 1450 5.50 А2 2ВГ 25/16-20/10 17 10.00 1000 18.50 А2 2ВВ 25/16-25/5Б 23 - 25 5.00 1450 7.50 А2 2ВВ 63/16-50/5Б 45 - 55 5.00 1450 18.50 Габаритный чертеж агрегата Габаритные и присоединительные размеры Марка насоса Размеры, мм L l1 l2 H H1 h h1 A A1 B B1 А2 2ВВ 10/16-6/6,3Б 1370 374 445 462 545 242 337 750 - 295 180 А2 2ВВ 25/16-25/5Б 1395 374 445 452 595 232 327 750 - 295 180 А2 2ВГ 25/16-20/10 1780 485 530 565 660 305 420 900 450 375 240 А2 2ВВ 63/16-50/5Б 1800 565 445 545 620 285 395 790 - 340 190 Марка насоса Размеры, мм C n1 n2 D1 D2 D3 D4 Dу1 Dу2 d d1 d2 А2 2ВВ 10/16-6/6,3Б 370 8 8 190 170 158 132 100 65 19 17 19 А2 2ВВ 25/16-25/5Б 370 8 8 190 170 158 132 100 65 19 17 19 А2 2ВГ 25/16-20/10 450 8 8 260 215 225 180 150 100 18 18 18 А2 2ВВ 63/16-50/5Б 380 12 10 240 205 208 167 150 100 19 17 17

—

Саратов

Фотосепаратор для сортировки арахиса

Фотосепаратор для сортировки арахиса

—

Саратов

Агрегат насосный БГ-11-24

Гидронасос шестерённый (второе название – насос шестерёнчатый) БГ-11-24 принадлежит к группе специализированного гидравлического оборудования, назначением которого является нагнетание в систему рабочей жидкости с заданным давлением, объёмом подачи и направлением потока. Обязательным условием является наличие у перекачиваемой жидкости смазывающих свойств, так как они обеспечивают снижение трения для движущихся элементов в рабочей камере насоса. Принцип действия насоса БГ-11-24 состоит в одновременном противоположно направленном вращении двух шестерён, которые, входя в зацепление, под высоким давлением выталкивают жидкость из камеры насоса в сторону выпускного входного патрубка. В случае, если сам насос поставляется в сборе, с электродвигателем и соединительной муфтой, смонтированными на отдельной станине, такая система носит название агрегат насосный шестеренный.

—

Саратов

Штыревые строительные леса

Штыревые строительные лесаТип: Штыревые леса

—

Саратов

Сдвоенный пластинчатый гидронасос 18Г 12-24АМ

V, см3 Q, л/мин P, Мпа Вес, кг 63/25 53,8/21,1 6,3 33,0Тип: Пластинчатые

9 000 руб.

Саратов
