ТПР9-1-1 Турбинный преобразователь расхода

Описание:  Турбинные преобразователи расхода (ТПР) предназначены для выдачи информации об объемном расходе измеряемой жидкости в виде частотного электрического сигнала синусоидальной формы при наземных (стендовых) испытаниях изделий.  Измеряемая среда:  1. группа - неагрессивные смазывающие жидкости (углеводородистые топлива, жидкости гидросистем, промышленные масла);  2. группа - неагрессивные несмазывающие жидкости (вода, спирт, аммиак);  3. группа - однофазные криогенные жидкости (оксид, энерген);  4. группа - агрессивные жидкости (амил меланж I).  * Кинематическая вязкость измеряемой cреды до 100 мм2/с (сСТ).  * Температура измеряемой cреды:  * от -200° С до +200° С - для неагрессивных и однофазных криогенных жидкостей,  * от -60° С до +50° С - для агрессивных жидкостей.  * Гигиенический сертификат N° 06-806 от 26.06.97г.;  * Внесены в Государственный Реестр под N° 8326-90;  * Межповерочный интервал 1 год.

—

Королев

ТПР8-1-1 Турбинный преобразователь расхода

Описание:  Турбинные преобразователи расхода (ТПР) предназначены для выдачи информации об объемном расходе измеряемой жидкости в виде частотного электрического сигнала синусоидальной формы при наземных (стендовых) испытаниях изделий.  Измеряемая среда:  1. группа - неагрессивные смазывающие жидкости (углеводородистые топлива, жидкости гидросистем, промышленные масла);  2. группа - неагрессивные несмазывающие жидкости (вода, спирт, аммиак);  3. группа - однофазные криогенные жидкости (оксид, энерген);  4. группа - агрессивные жидкости (амил меланж I).  * Кинематическая вязкость измеряемой cреды до 100 мм2/с (сСТ).  * Температура измеряемой cреды:  * от -200° С до +200° С - для неагрессивных и однофазных криогенных жидкостей,  * от -60° С до +50° С - для агрессивных жидкостей.  * Гигиенический сертификат N° 06-806 от 26.06.97г.;  * Внесены в Государственный Реестр под N° 8326-90;  * Межповерочный интервал 1 год.

—

Королев

ТПР20-3-1 Турбинный преобразователь расхода

Описание:  Турбинные преобразователи расхода (ТПР) предназначены для выдачи информации об объемном расходе измеряемой жидкости в виде частотного электрического сигнала синусоидальной формы при наземных (стендовых) испытаниях изделий.  Измеряемая среда:  1. группа - неагрессивные смазывающие жидкости (углеводородистые топлива, жидкости гидросистем, промышленные масла);  2. группа - неагрессивные несмазывающие жидкости (вода, спирт, аммиак);  3. группа - однофазные криогенные жидкости (оксид, энерген);  4. группа - агрессивные жидкости (амил меланж I).  * Кинематическая вязкость измеряемой cреды до 100 мм2/с (сСТ).  * Температура измеряемой cреды:  * от -200° С до +200° С - для неагрессивных и однофазных криогенных жидкостей,  * от -60° С до +50° С - для агрессивных жидкостей.  * Гигиенический сертификат N° 06-806 от 26.06.97г.;  * Внесены в Государственный Реестр под N° 8326-90;  * Межповерочный интервал 1 год.

—

Королев

ТПР19-3-1 Турбинный преобразователь расхода

Описание: Турбинные преобразователи расхода (ТПР) предназначены для выдачи информации об объемном расходе измеряемой жидкости в виде частотного электрического сигнала синусоидальной формы при наземных (стендовых) испытаниях изделий.  Измеряемая среда:  1. группа - неагрессивные смазывающие жидкости (углеводородистые топлива, жидкости гидросистем, промышленные масла);  2. группа - неагрессивные несмазывающие жидкости (вода, спирт, аммиак);  3. группа - однофазные криогенные жидкости (оксид, энерген);  4. группа - агрессивные жидкости (амил меланж I).  * Кинематическая вязкость измеряемой cреды до 100 мм2/с (сСТ).  * Температура измеряемой cреды:  * от -200° С до +200° С - для неагрессивных и однофазных криогенных жидкостей,  * от -60° С до +50° С - для агрессивных жидкостей.  * Гигиенический сертификат N° 06-806 от 26.06.97г.;  * Внесены в Государственный Реестр под N° 8326-90;  * Межповерочный интервал 1 год.

—

Королев

ТПР18-3-1 Турбинный преобразователь расхода

Описание: Турбинные преобразователи расхода (ТПР) предназначены для выдачи информации об объемном расходе измеряемой жидкости в виде частотного электрического сигнала синусоидальной формы при наземных (стендовых) испытаниях изделий.  Измеряемая среда:  1. группа - неагрессивные смазывающие жидкости (углеводородистые топлива, жидкости гидросистем, промышленные масла);  2. группа - неагрессивные несмазывающие жидкости (вода, спирт, аммиак);  3. группа - однофазные криогенные жидкости (оксид, энерген);  4. группа - агрессивные жидкости (амил меланж I).  * Кинематическая вязкость измеряемой cреды до 100 мм2/с (сСТ).  * Температура измеряемой cреды:  * от -200° С до +200° С - для неагрессивных и однофазных криогенных жидкостей,  * от -60° С до +50° С - для агрессивных жидкостей.  * Гигиенический сертификат N° 06-806 от 26.06.97г.;  * Внесены в Государственный Реестр под N° 8326-90;  * Межповерочный интервал 1 год.  * Гарантийный срок - 18 месяцев.

—

Королев

ТПР17-3-1 Турбинный преобразователь расхода

Описание: Турбинные преобразователи расхода (ТПР) предназначены для выдачи информации об объемном расходе измеряемой жидкости в виде частотного электрического сигнала синусоидальной формы при наземных (стендовых) испытаниях изделий.  Измеряемая среда:  1. группа - неагрессивные смазывающие жидкости (углеводородистые топлива, жидкости гидросистем, промышленные масла);  2. группа - неагрессивные несмазывающие жидкости (вода, спирт, аммиак);  3. группа - однофазные криогенные жидкости (оксид, энерген);  4. группа - агрессивные жидкости (амил меланж I).  * Кинематическая вязкость измеряемой cреды до 100 мм2/с (сСТ).  * Температура измеряемой cреды:  * от -200° С до +200° С - для неагрессивных и однофазных криогенных жидкостей,  * от -60° С до +50° С - для агрессивных жидкостей.  * Гигиенический сертификат N° 06-806 от 26.06.97г.;  * Внесены в Государственный Реестр под N° 8326-90;  * Межповерочный интервал 1 год.  * Гарантийный срок - 18 месяцев.

—

Королев

ТСП-1290В Термопреобразователь сопротивления

Описание: Термопреобразователь сопротивления ТСП-1290В платиновый предназначен для измерения температуры воздуха в помещениях АЭС. Технические характеристики изделий термопреобразователи сопротивления ТСП-1290В платиновые: * Рабочий диапазон измеряемых температур - -50ºС-100ºС; * Условное обозначение НСХ - ТСП-1290В-50П (Pt`50, Pt-50, Pt50); * Номинальное значение сопротивления при 0ºС - 50 Ом±0,1%, 100 Ом±0,1%; * Предел допускаемого отклонения сопротивления от НСХ - ±(0,3+0,005│t│)ºС; * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСП-1290В платиновый - не более 120с; * Условное давление изделия термопреобразователь сопротивления ТСП-1290В платиновый - 0,4МПа; * Класс безопасности - 3Н; * Класс доступа - В; * Ресурс изделия термопреобразователь сопротивления ТСП-1290В платиновый - 80000 часов; * Сейсмостойкость - 9 баллов; * Стойкость до горения - огнестойкий, не распространяет горение; * Габариты изделия термопреобразователь сопротивления ТСП-1290В платиновый: * - длина - 130мм; * - арматура - 12Х18Н10Т, АГ-4В.

—

Королев

ТСП-1290 Термопреобразователь сопротивления платиновый

Описание: Термопреобразователь сопротивления ТСП-1290 платиновый предназначен для измерения температуры воздуха в помещениях АЭС. Технические характеристики изделий термопреобразователи сопротивления ТСП-1290 платиновые: * Рабочий диапазон измеряемых температур - -50ºС-150ºС; * Условное обозначение НСХ - ТСП-1290-50П (Pt`50, Pt-50, Pt50); * Номинальное значение сопротивления при 0ºС - 50 Ом±0,1%, 100 Ом±0,1%; * Предел допускаемого отклонения сопротивления от НСХ - ±(0,3+0,005│t│)ºС; * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСП-1290 платиновый - 120с; * Условное давление изделия термопреобразователь сопротивления ТСП-1290 платиновый - 0,4МПа; * Класс безопасности - 3Н; * Ресурс изделия термопреобразователь сопротивления ТСП-1290 платиновый - 80000 часов; * Сейсмостойкость - 9 баллов; * Стойкость до горения - огнестойкий, не распространяет горение.Материал: Платиновые

—

Королев

ТСП-1287 Термопреобразователь сопротивления

Описание: Термопреобразователь сопротивления ТСП-1287 платиновый предназначен для измерения температуры жидких и газообразных сред в химической и газовой промышленности, криогенной технике. Технические характеристики изделий термопреобразователи сопротивления ТСП-1287 платиновые: * Рабочий диапазон измеряемых температур - -50ºС-500ºС; * Условное обозначение НСХ - ТСП-1287-50П (Pt`50, Pt-50, Pt50), ТСП-1287-100П (Pt`100, Pt-100, Pt100); * Класс допуска - А, В; * Условное давление - 2,5МПа или 25МПа; * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСП-1287 платиновый - не более 8с; * Вибростойкий; * Габариты: * - длина - 80мм-250мм, 320мм-500мм; * - арматура - 12Х18Н10Т; * Масса изделия термопреобразователь сопротивления ТСП-1287 платиновый - от 0,45кг до 0,64кг.

—

Королев

ТСП-1187 Термопреобразователь сопротивления

Описание: Термопреобразователь сопротивления ТСП-1187 платиновый предназначен для измерения температуры жидких и газообразных сред в взрывонебезопасных зонах. Технические характеристики изделий термопреобразователи сопротивления ТСП-1187 платиновые: * Рабочий диапазон измеряемых температур - -50ºС-500ºС; * Условное обозначение НСХ - ТСП-1187-50П (Pt`50, Pt-50, Pt50), ТСП-1187-100П (Pt`100, Pt-100, Pt100); * Класс допуска - В; * Количество чувствительных элементов изделия термопреобразователь сопротивления ТСП-1187 платиновый - 1 или 2; * Условное давление - 1МПа, 6МПа, 25МПа, 32МПа; * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСП-1187 платиновый - 8с, 9с или 20с; * Габариты: * - длина - 80мм-2000мм, 40мм или 45мм; * - арматура - 12Х18Н10Т, 10Х17Н13М2Т или сплав ВТ1-0.

—

Королев

ТСП-1088 Термопреобразователь сопротивления

Описание: Термопреобразователь сопротивления ТСП-1088 платиновый предназначен для измерения температуры жидких и газообразных сред. Технические характеристики изделий термопреобразователи сопротивления ТСП-1088 платиновые: * Рабочий диапазон измеряемых температур - -200ºС-500ºС; * Условное обозначение НСХ - ТСП-1088-50П (Pt`50, Pt-50, Pt50), ТСП-1088-100П (Pt`100, Pt-100, Pt100); * Класс допуска - А, В; * Количество чувствительных элементов изделия термопреобразователь сопротивления ТСП-1088 платиновый - 1 или 2; * Условное давление - 0,4МПа, 6,3МПа, 10МПа; * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСП-1088 платиновый - 20с, 40с; * Габариты: * - длина - 80мм-3150мм * - арматура - 08Х13, 12Х18Н10Т, Х23Ю5.

—

Королев

ТСП-0989Р Термопреобразователь сопротивления платиновый

Описание: Термопреобразователь сопротивления ТСП-0989Р платиновый предназначен для измерения температуры газа, полимерглицериновой пасты, газообразного кислорода, водорода, азота, углекислого газа, окиси углерода, углеводорода, сурмянистого водорода, тумана серной кислоты. Технические характеристики изделий термопреобразователи сопротивления ТСП-0989Р платиновые: * Рабочий диапазон измеряемых температур - -200ºС-400ºС; * Условное обозначение НСХ - ТСП-0989Р-50П (Pt`50, Pt-50, Pt50), ТСП-0989Р-100П (Pt`100, Pt-100, Pt100); * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСП-0989Р платиновый - не более 6,5с; * Условное давление - 16МПа; * Габариты изделия термопреобразователь сопротивления ТСП-0989Р платиновый: * - длина - от 60мм до 1600мм; * - арматура - 12Х18Н10Т.Материал: Платиновые

—

Королев

ТСП-0987 Термопреобразователь сопротивления

Описание: Термопреобразователь сопротивления ТСП-0987 платиновый предназначен для измерения температуры воздуха в помещениях разного назначения. Технические характеристики изделий термопреобразователи сопротивления ТСП-0987 платиновые: * Рабочий диапазон измеряемых температур - -50ºС-100ºС; * Условное обозначение НСХ - ТСП-0987-100П (Pt`100, Pt-100, Pt100); * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСП-0987 платиновый в потоке воздуха, что движется относительно термопреобразователя со скоростью 0,5м/с - не более 70с; * Класс допуска - А; * Номинальное значение сопротивления при 0ºС - 50 Ом, 100 Ом; * Габариты изделия термопреобразователь сопротивления ТСП-0987 платиновый: * - арматура - 12Х18Н10Т.

—

Королев

ТСП-0889 платиновый Термопреобразователь сопротивления

Описание: Термопреобразователь сопротивления ТСП-0889 платиновый предназначен для измерения температуры метала рабочей зоны термопластавтоматов и на линиях производства химического волокна. Технические характеристики изделий термопреобразователи сопротивления ТСП-0889 платиновые: * Рабочий диапазон измеряемых температур - -50ºС-350ºС; * Условное обозначение НСХ - ТСП-0889-100П (Pt`100, Pt-100, Pt100); * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСП-0889 платиновый - не более 10с или не более 20с; * Класс допуска - В; * Условное давление - 0,1МПа; * Габариты изделия термопреобразователь сопротивления ТСП-0889 платиновый: * - арматура - 08Х13 или 12Х18Н10Т; * Исполнение - водозащищенное; * Масса - от 35г до 130г.Материал: Платиновые

—

Королев

ТСП-0690В Термопреобразователь сопротивления

Описание: Термопреобразователь сопротивления ТСП-0690В платиновый предназначен для измерения температуры воды, масла, воздуха, металлоконструкций, подшипников и т.д. оборудования АЭС. Технические характеристики изделий термопреобразователи сопротивления ТСП-0690В платиновые: * Рабочий диапазон измеряемых температур - -50ºС-120ºС; * Условное обозначение НСХ - ТСП-0690В-50П (Pt`50, Pt-50, Pt50), ТСП-0690В-100П (Pt`100, Pt-100, Pt100); * Номинальное значение сопротивления при 0ºС - 50 Ом±0,1%, 100 Ом±0,1%; * Предел допускаемого отклонения сопротивления от НСХ - ±(0,3+0,005│t│)ºС; * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСП-0690В платиновый - 9с, 10с, 20с, 30с; * Условное давление изделия термопреобразователь сопротивления ТСП-0690В платиновый - 0,63МПа, 4МПа; * Класс безопасности - 2Н; * Ресурс изделия термопреобразователь сопротивления ТСП-0690В платиновый - 80000 часов; * Сейсмостойкость - 9 баллов; * Стойкость до горения - огнестойкий, не распространяет горение; * Габариты изделия термопреобразователь сопротивления ТСП-0690В платиновый: * - длина - 630мм-890мм, 140мм-5000мм; * - арматура - 12Х18Н10Т.

—

Королев

ТСП-0690 Термопреобразователь сопротивления

Описание: Термопреобразователь сопротивления ТСП-0690 платиновый предназначен для измерения температуры воды, масла, воздуха, металлоконструкций, подшипников и т.д. оборудования АЭС. Технические характеристики изделий термопреобразователи сопротивления ТСП-0690 платиновые: * Рабочий диапазон измеряемых температур - -50ºС-150ºС; * Условное обозначение НСХ - ТСП-0690-50П (Pt`50, Pt-50, Pt50), ТСП-0690-100П (Pt`100, Pt-100, Pt100); * Номинальное значение сопротивления при 0ºС - 50 Ом±0,1%, 100 Ом±0,1%; * Предел допускаемого отклонения сопротивления от НСХ - ±(0,3+0,005│t│)ºС; * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСП-0690 платиновый - 9с, 10с, 20с, 30с или 50с; * Условное давление изделия термопреобразователь сопротивления ТСП-0690 платиновый - 0,63МПа; * Класс безопасности - 2Н; * Ресурс изделия термопреобразователь сопротивления ТСП-0690 платиновый - 80000 часов; * Сейсмостойкость - 9 баллов; * Стойкость до горения - огнестойкий, не распространяет горение.

—

Королев

ТСМУ-0289 Термопреобразователь с унифицированным выходным сигналом медный

Описание: Термопреобразователь с унифицированным выходным сигналом ТСМУ-0289 медный предназначен для измерения температуры в отраслях нефтегазодобывающей, нефтеперерабатывающей, нефтехимической промышленности и по производству минеральных удобрений во взрывоопасных зонах всех классов. Технические характеристики изделий термопреобразователи с унифицированным выходным сигналом ТСМУ-0289 медные: * Рабочий диапазон измеряемых температур - -50ºС-200ºС; * Условное обозначение НСХ - ТСМУ-0289-50М (Cu`50, Cu-50, Cu50); * Выходной сигнал - постоянный ток 4мА-20мА; * Напряжение питания изделия термопреобразователь с унифицированным выходным сигналом ТСМУ-0289 медный - 12В-36В; * Предел допускаемого значения основной погрешности - 0,7%-2,5%; * Габариты изделия термопреобразователь с унифицированным выходным сигналом ТСМУ-0289 медный: * - длина - 250мм-1250мм; * - арматура - 12Х18Н10Т.Материал: Медные

—

Королев

ТСМУ-0288 Термопреобразователь с унифицированным выходным сигналом

Описание: Термопреобразователь с унифицированным выходным сигналом ТСМУ-0288 медный предназначен для измерения температуры жидких, газообразных и сыпучих веществ в различных отраслях промышленности. Технические характеристики изделий термопреобразователи с унифицированным выходным сигналом ТСМУ-0288 медные: * Рабочий диапазон измеряемых температур - -50ºС-150ºС; * Условное обозначение НСХ - ТСМУ-0288-50М (Cu`50, Cu-50, Cu50); * Выходной сигнал - постоянный ток 4мА-20мА; * Напряжение питания изделия термопреобразователь с унифицированным выходным сигналом ТСМУ-0288 медный - 12В-36В; * Предел допускаемого значения основной погрешности - 0,5%-1,5%; * Габариты изделия термопреобразователь с унифицированным выходным сигналом ТСМУ-0288 медный: * - длина - 100мм-1000мм; * - арматура - 12Х18Н10Т.

—

Королев

ТСМР-1291 Термопреобразователь сопротивления

Описание: Термопреобразователь сопротивления ТСМР-1291 медный предназначен для измерения разниц температур воды, что используется для охлаждения в доменном производстве. Технические характеристики изделий термопреобразователи сопротивления ТСМР-1291 медные: * Рабочий диапазон измеряемых температур - 0ºС-25ºС, 0ºС-100ºС; * Условное обозначение НСХ - ТСМР-1291-50М (Cu`50, Cu-50, Cu50); * Класс допуска изделия - С; * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСМР-1291 медный - не более 20с; * Условное давление - 1,6МПа; * Допустимое значение разниц сопротивлений пары термопреобразователей в температурном эквиваленте для одинаковых температур во всем диапазоне смены температуры - не более 0,25ºС; * Длина монтажной части изделия термопреобразователь сопротивления ТСМР-1291 медный - 120мм-500мм; * Арматура - 12Х18Н10Т.

—

Королев

ТСМ-8045Р Термопреобразователь сопротивления

Описание: Термопреобразователь сопротивления ТСМ-8045Р медный предназначен для измерения температуры подшипников и масла в них, а также стенок трубопроводов. Технические характеристики изделий термопреобразователи сопротивления ТСМ-8045Р медные: * Рабочий диапазон измеряемых температур - -50ºС-100ºС; * Условное обозначение НСХ - ТСМ-8045Р-50М (Cu`50, Cu-50, Cu50); * Класс допуска - С; * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСМ-8045Р медный Показатель тепловой инерции, не более 60с 30с 25с 20с 15с 12с 8с 5с Скорость измеряемой среды - 0,5м/с 1,0м/с 1,5м/с 2,0м/с 3,0м/с 5,0м/с 8,0м/с * Арматура изделия термопреобразователь сопротивления ТСМ-8045Р медный: * - защитная - 12Х18Н10Т; * Масса - 0,20кг.

—

Королев

ТСМ-8043Р Термопреобразователь сопротивления медный

Описание: Термопреобразователь сопротивления ТСМ-8043Р медный предназначен для измерения температуры подшипников и масла в них, а также стенок трубопроводов. Технические характеристики изделий термопреобразователи сопротивления ТСМ-8043Р медные: * Рабочий диапазон измеряемых температур - -50ºС-100ºС; * Условное обозначение НСХ - ТСМ-8043Р-50М (Cu`50, Cu-50, Cu50); * Класс допуска - С; * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСМ-8043Р медный - не более 20с; * Условное давление измеряемой среды - 0,63МПа; * Арматура изделия термопреобразователь сопротивления ТСМ-8043Р медный: * - защитная - 12Х18Н10Т; * - головки - 12Х18Н10Т; * Длина - 20мм-500мм; * Масса - 0,31кг-0,47кг.Материал: Медные

—

Королев

ТСМ-8040Р Термопреобразователь сопротивления медный

Описание: Термопреобразователь сопротивления ТСМ-8040Р медный предназначен для измерения температуры пресной воды, пара, воздуха, масла, водорода, кислорода, тумана серной кислоты, углекислого газа, морской воды, дистилята, бидистилята, фреона, хладона и т.д. Технические характеристики изделий термопреобразователи сопротивления ТСМ-8040Р медные: * Рабочий диапазон измеряемых температур - -50ºС-150ºС; * Условное обозначение НСХ - ТСМ-8040Р-50М (Cu`50, Cu-50, Cu50); * Класс допуска - С; * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСМ-8040Р медный - не более 20с; * Условное давление измеряемой среды - 16МПа; * Арматура изделия термопреобразователь сопротивления ТСМ-8040Р медный: * - защитная - 08Х18Н10Т; * - головки - 12Х18Н10Т.Материал: Медные

—

Королев

ТСМ-364-01 Термопреобразователь сопротивления

Описание: Термопреобразователь сопротивления ТСМ-364-01 медный используется в ЖД транспорте. Измеряет воду, масло, воздух. Технические характеристики изделий термопреобразователи сопротивления ТСМ-364-01 медные: * Рабочий диапазон измеряемых температур - 0ºС-150ºС; * Условное обозначение НСХ - ТСМ-364-01-50М (Cu`50, Cu-50, Cu50); * Класс допуска - В; * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСМ-364-01 медный: * - в жидкостях - не более 17с; * - в газе - не более 180с; * Условное давление измеряемой среды - 1,6МПа; * Габариты изделия термопреобразователь сопротивления ТСМ-364-01 медный: * - длина - 60мм-100мм; * - арматура - 12х18Н110Т.

—

Королев

ТСМ-1388 Термопреобразователь сопротивления медный

Описание: Термопреобразователь сопротивления ТСМ-1388 медный предназначен для измерения температуры малогабаритных подшипников и поверхности твердых тел. Технические характеристики изделий термопреобразователи сопротивления ТСМ-1388 медные: * Рабочий диапазон измеряемых температур - -50ºС-120ºС; * Условное обозначение НСХ - ТСМ-1388-50М (Cu`50, Cu-50, Cu50); * Класс допуска изделия - С; * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСМ-1388 медный - не более 8с; * Условное давление - 0,4МПа; * Длина монтажной части 20мм-400мм, 120мм-3005мм; * Арматура - 08Х18Н10Т.Материал: Медные

—

Королев

ТСМ-1290В Термопреобразователь сопротивления медный

Описание: Термопреобразователь сопротивления ТСМ-1290В медный предназначен для измерения температуры воздуха в помещениях атомных электростанций. Технические характеристики изделий термопреобразователи сопротивления ТСМ-1290В медные: * Рабочий диапазон измеряемых температур - -50ºС-100ºС; * Условное обозначение НСХ - ТСМ-1290В-50М (Cu`50, Cu-50, Cu50); * Номинальное значение сопротивления при 0ºС - 50 Ом±0,1%; * Предел допускаемого отклонения сопротивления от НСХ - ±(0,25+0,0035│t│)ºС; * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСМ-1290В медный - 120с; * Условное давление - 0,4МПа; * Класс безопасности - 3Н; * Ресурс изделия термопреобразователь сопротивления ТСМ-1290В медный - 80000 часов; * Сейсмостойкость - 9 баллов; * Стойкость до горения изделия термопреобразователь сопротивления ТСМ-1290В медный - огнестойкий, не распространяет горение; * Габариты изделия термопреобразователь сопротивления ТСМ-1290В медный: * - длина - 130мм; * - арматура - 12Х18Н10Т, АГ-4В.Материал: Медные

—

Королев

ТСМ-1290 Термопреобразователь сопротивления

Описание: Термопреобразователь сопротивления ТСМ-1290 медный предназначен для измерения температуры воздуха в помещениях атомных электростанций. Технические характеристики изделий термопреобразователи сопротивления ТСМ-1290 медные: * Рабочий диапазон измеряемых температур - -50ºС-150ºС; * Условное обозначение НСХ - ТСМ-1290-50М (Cu`50, Cu-50, Cu50), ТСМ-1290-100М (Cu`100, Cu-100, Cu100); * Номинальное значение сопротивления при 0ºС - 50 Ом±0,1%; * Предел допускаемого отклонения сопротивления от НСХ - ±(0,25+0,0035│t│)ºС; * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСМ-1290 медный - 120с; * Условное давление - 0,4МПа; * Класс безопасности - 3Н; * Ресурс изделия термопреобразователь сопротивления ТСМ-1290 медный - 80000 часов; * Сейсмостойкость - 9 баллов; * Стойкость до горения изделия термопреобразователь сопротивления ТСМ-1290 медный - огнестойкий, не распространяет горение.

—

Королев

ТСМ-1288 Термопреобразователь сопротивления

Описание: Термопреобразователь сопротивления ТСМ-1288 медный предназначен для измерения температуры жидких и газообразных сред. Технические характеристики изделий термопреобразователи сопротивления ТСМ-1288 медные: * Рабочий диапазон измеряемых температур - -50ºС-150ºС; * Условное обозначение НСХ - ТСМ-1288-50М (Cu`50, Cu-50, Cu50), ТСМ-1288-100М (Cu`100, Cu-100, Cu100); * Класс допуска изделия - В, С; * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСМ-1288 медный - не более 20с или не более 30с; * Условное давление - 0,4МПа, 4,0МПа; * Длина монтажной части 143мм-563мм, 620мм-1040мм; * Арматура - 08Х13, 12Х18Н10Т.

—

Королев

ТСМ-1188 Термопреобразователь сопротивления

Описание: Термопреобразователь сопротивления ТСМ-1188 медный предназначен для измерения температуры жидких и газообразных сред в доменом производстве. Технические характеристики изделий термопреобразователи сопротивления ТСМ-1188 медные: * Рабочий диапазон измеряемых температур - -50ºС-150ºС; * Условное обозначение НСХ - ТСМ-1188-50М (Cu`50, Cu-50, Cu50), ТСМ-1188-100М (Cu`100, Cu-100, Cu100); * Класс допуска изделия - В, С; * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСМ-1188 медный - не более 20с или не более 40с; * Условное давление - 0,4МПа, 6,3МПа; * Длина монтажной части 120мм-3150мм; * Арматура - 12Х18Н10Т.

—

Королев

ТСМ-1187 Термопреобразователь сопротивления

Описание: Термопреобразователь сопротивления ТСМ-1187 медный предназначен для измерения температуры жидких и газообразных сред в взрывонебезопасных зонах. Технические характеристики изделий термопреобразователи сопротивления ТСМ-1187 медные: * Рабочий диапазон измеряемых температур - -50ºС-150ºС; * Условное обозначение НСХ - ТСМ-1187-50М (Cu`50, Cu-50, Cu50), ТСМ-1187-100М (Cu`100, Cu-100, Cu100), ТСМ-1187-2000М (Cu`2000, Cu-2000, Cu2000); * Класс допуска изделия термопреобразователь сопротивления ТСМ-1187 медный - В; * Количество чувствительных элементов - 1; * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСМ-1187 медный - не более 20с; * Условное давление - 1МПа; * - арматура - 08Х13, 10Х17Н13М2Т.

—

Королев

ТСМ-1088 Термопреобразователь сопротивления

Описание: Термопреобразователь сопротивления ТСМ-1088 медный предназначен для измерения температуры жидких и газообразных сред в различных отраслях промышленности. Технические характеристики изделий термопреобразователи сопротивления ТСМ-1088 медные: * Рабочий диапазон измеряемых температур - -50ºС-150ºС; * Условное обозначение НСХ - ТСМ-1088-50М (Cu`50, Cu-50, Cu50), ТСМ-1088-100М (Cu`100, Cu-100, Cu100); * Класс допуска - А, В, С; * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСМ-1088 медный - не более 20с или не более 40с; * Условное давление измеряемой среды - 0,4МПа, 6,3МПа, 10МПа; * Габариты изделия термопреобразователь сопротивления ТСМ-1088 медный: * - длина - 120мм-3150мм; * - арматура - 08Х13.

—

Королев

ТСМ-0989Р Термопреобразователь сопротивления

Описание: Термопреобразователь сопротивления ТСМ-0989Р медный предназначен для измерения температуры газа, полиглицериновой пасты, газообразного кислорода, водорода, азота, углекислого газа, окиси углерода, углеводорода, сурмянистого водорода, тумана серной кислоты. Технические характеристики изделий термопреобразователи сопротивления ТСМ-0989Р медные: * Рабочий диапазон измеряемых температур - -50ºС-150ºС; * Условное обозначение НСХ - ТСМ-0989Р-50М (Cu`50, Cu-50, Cu50); * Класс допуска - С; * Условное давление измеряемой среды - 16МПа; * Габариты изделия термопреобразователь сопротивления ТСМ-0989Р медный: * - длина - 60мм-500мм; * - арматура - 08Х18Н10Т.

—

Королев

ТСМ-0987 медный Термопреобразователь сопротивления

Описание: Термопреобразователь сопротивления ТСМ-0987 медный измеряет воздух в помещениях. Технические характеристики изделий термопреобразователи сопротивления ТСМ-0987 медные: * Рабочий диапазон измеряемых температур - -50ºС-100ºС; * Условное обозначение НСХ - ТСМ-0987-50М (Cu`50, Cu-50, Cu50); * Показатель тепловой инерции в потоке воздуха, что движется относительно термопреобразователя со скоростью 0,5м/с - не более 70с; * Материал - 12Х18Н10Т.Материал: Медные

—

Королев

ТСМ-0890В Термопреобразователь сопротивления

Описание: Термопреобразователь сопротивления ТСМ-0890В медный предназначен для измерения температуры воды, масла, воздуха, металлоконструкций, подшипников и т.д. оборудования АЭС. Технические характеристики изделий термопреобразователи сопротивления ТСМ-0890В медные: * Рабочий диапазон измеряемых температур - -50ºС-150ºС; * Условное обозначение НСХ - ТСМ-0890В-50М (Cu`50, Cu-50, Cu50), ТСМ-0890В-100М (Cu`100, Cu-100, Cu100); * Номинальное значение сопротивления при 0ºС - 50 Ом±0,1%, 100 Ом±0,1%; * Предел допускаемого отклонения сопротивления от НСХ - ±(0,3+0,005│t│)ºС; * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСМ-0890В медный - 9с, 10с, 20с, 30с, 40с; * Условное давление изделия термопреобразователь сопротивления ТСМ-0890В медный - 0,63МПа, 4МПа, 6,3МПа; * Класс безопасности - 2Н; * Ресурс изделия термопреобразователь сопротивления ТСМ-0890В медный - 80000 часов; * Сейсмостойкость - 9 баллов; * Стойкость до горения - огнестойкий, не распространяет горение; * Габариты изделия термопреобразователь сопротивления ТСМ-0890В медный: * - длина - 630мм-890мм, 140мм-5000мм; * - арматура - 12Х18Н10Т.

—

Королев

ТСМ-0890 Термопреобразователь сопротивления

Описание: Термопреобразователь сопротивления ТСМ-0890 медный предназначен для измерения температуры воды, масла, пара, воздуха, а также металлоконструкций, подшипников и другого оборудования для атомных электростанций. Технические характеристики изделий термопреобразователи сопротивления ТСМ-0890 медные: * Рабочий диапазон измеряемых температур - -50ºС-150ºС; * Условное обозначение НСХ - ТСМ-0890-50М (Cu`50, Cu-50, Cu50), ТСМ-0890-100М (Cu`100, Cu-100, Cu100); * Номинальное значение сопротивления при 0ºС - 50 Ом±0,1%, 100 Ом±0,1%; * Предел допускаемого отклонения сопротивления от НСХ - ±(0,25+0,0035│t│)ºС; * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСМ-0890 медный - 9с, 10с, 20с, 30с или 40с; * Условное давление - 0,63МПа, 4МПа, 6,3МПа; * Габариты изделия термопреобразователь сопротивления ТСМ-0890 медный: * - длина - 25мм-1000мм; * - арматура - 08Х18Н10Т; * Класс безопасности - 3Н; * Ресурс изделия термопреобразователь сопротивления ТСМ-0890 медный - 80000 часов; * Сейсмостойкость - 9 баллов; * Стойкость до горения - огнестойкий, не распространяет горение.

—

Королев

ТСМ-0387 Термопреобразователь сопротивления

Описание: Термопреобразователь сопротивления ТСМ-0387 медный используется в статорных обмотках электрических машин. Технические характеристики изделий термопреобразователи сопротивления ТСМ-0387 медные: * Рабочий диапазон измеряемых температур - 0ºС-150ºС; * Условное обозначение НСХ - ТСМ-0387-100М (Cu`100, Cu-100, Cu100); * Класс допуска - С; * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСМ-0387 медный - не более 50с; * Масса - не более 0,02кг; * Габариты изделия термопреобразователь сопротивления ТСМ-0387 медный - 150х10х2,2мм.

—

Королев

ТВР-301-01 Термоэлектрический преобразователь

Описание: Термоэлектрический преобразователь ТВР-301-01 вольфрам-рениевыйпредназначен для многократного кратковременного измерения температуры очищенного от шлака расплавленного чугуна в разливных ковшах литейного производства путем помещения пакета термопреобразователя в измеряемую среду. Технические характеристики изделий термоэлектрические преобразователи ТВР-301-01 вольфрам-рениевые: * Рабочий диапазон измеряемых температур - 1200ºС-1550ºС; * Условное обозначение НСХ - A-1, A-2, A-3; * Показатель тепловой инерции изделия термоэлектрический преобразователь ТВР-301-01 вольфрам-рениевый - не более 2с; * Класс - 2 или 3; * Время пребывания пакета в измеряемой среде (время одного измерения) - 5с; * Количество измерений одним изделием термоэлектрический преобразователь ТВР-301-01 вольфрам-рениевый при смене пакета - не менее 1500 раз; * Количество измерений одним пакетом при помещении в очищенный чугун - 10; * Габариты изделия термоэлектрический преобразователь ТВР-301-01 вольфрам-рениевый: * - длина - 380мм-1150мм; * Масса, не более: * - термопреобразователя - 1,0кг; * - пакета - 0,05кг.

—

Королев

ТВР-0688 Термоэлектрический преобразователь

Описание: Термоэлектрический преобразователь ТВР-0688 вольфрам-рениевый предназначен для многократного кратковременного измерения температуры очищенного от шлака расплавленного чугуна в разливных ковшах литейного производства путем помещения пакета термопреобразователя в измеряемую среду. Технические характеристики изделий термоэлектрические преобразователи ТВР-0688 вольфрам-рениевые: * Рабочий диапазон измеряемых температур - 1200ºС-1800ºС; * Условное обозначение НСХ - A-1, A-2, A-3; * Показатель тепловой инерции изделия термоэлектрический преобразователь ТВР-0688 вольфрам-рениевый - не более 2с; * Класс - 2 или 3; * Габариты изделия термоэлектрический преобразователь ТВР-0688 вольфрам-рениевый: * - длина - 1200мм; * Масса, не более * - термопреобразователя - 1,5кг; * - пакета - 0,2кг.

—

Королев

ТПР-1988 Термоэлектрический преобразователь

Описание: Термоэлектрический преобразователь ТПР-1988 платинородий-платинородиевыйпредназначен для измерения температуры водорода, окиси углерода, водного пара, высших углеводней. Технические характеристики изделий термоэлектрические преобразователи ТПР-1988 платинородий-платинородиевые: * Рабочий диапазон измеряемых температур - 600ºС-1600ºС; * Условное обозначение НСХ - B; * Показатель тепловой инерции изделия термоэлектрический преобразователь ТПР-1988 платинородий-платинородиевый - не более 50с; * Класс - 2 или 3; * Габариты изделия термоэлектрический преобразователь ТПР-1988 платинородий-платинородиевый: * - длина - 630мм-1600мм; * - арматура - корунд, алюминий; * Масса - 2,12мм-3,0мм.

—

Королев

ТПР-1888 Термоэлектрический преобразователь

Описание: Термоэлектрический преобразователь ТПР-1888 платинородий-платинородиевыйпредназначен для измерения температуры воздуха, инертных и других неагрессивных газов. Технические характеристики изделий термоэлектрические преобразователи ТПР-1888 платинородий-платинородиевые: * Рабочий диапазон измеряемых температур - 600ºС-1600ºС; * Условное обозначение НСХ - B; * Показатель тепловой инерции изделия термоэлектрический преобразователь ТПР-1888 платинородий-платинородиевый - не более 5с; * Класс - 2 или 3; * Габариты изделия термоэлектрический преобразователь ТПР-1888 платинородий-платинородиевый: * - длина - 320мм-3150мм.

—

Королев

ТПР-1788 Термоэлектрический преобразователь

Описание: Термоэлектрический преобразователь ТПР-1788 платинородий-платинородиевыйпредназначен для измерения температуры кислотных и нейтральных сред. Технические характеристики изделий термоэлектрические преобразователи ТПР-1788 платинородий-платинородиевые: * Рабочий диапазон измеряемых температур - 600ºС-1600ºС; * Условное обозначение НСХ - B; * Показатель тепловой инерции изделия термоэлектрический преобразователь ТПР-1788 платинородий-платинородиевый - не более 80с; * Класс - 2 или 3; * Условное давление измеряемой среды - 0,6МПа; * Габариты изделия термоэлектрический преобразователь ТПР-1788 платинородий-платинородиевый: * - длина - 320мм-2000мм; * Масса - 0,28мм-4,21мм.

—

Королев

ТПР-1273 Термоэлектрический преобразователь

Описание: Термоэлектрический преобразователь ТПР-1273 платинородий-платинородиевыйпредназначен для измерения температуры насадки воздухонагревателя на границе раздела динаскаолин контактным способом. Технические характеристики изделий термоэлектрические преобразователи ТПР-1273 платинородий-платинородиевые: * Рабочий диапазон измеряемых температур - 600ºС-1300ºС; * Условное обозначение НСХ - B; * Показатель тепловой инерции изделия термоэлектрический преобразователь ТПР-1273 платинородий-платинородиевый - не более 50с; * Класс - 2; * Габариты изделия термоэлектрический преобразователь ТПР-1273 платинородий-платинородиевый: * - длина - 800мм-4000мм.

—

Королев

ТПР-0573 Термоэлектрический преобразователь

Описание: Термоэлектрический преобразователь ТПР-0573 платинородий-платинородиевыйпредназначен для измерения температуры горячего «дыхания» доменных печей. Технические характеристики изделий термоэлектрические преобразователи ТПР-0573 платинородий-платинородиевые: * Рабочий диапазон измеряемых температур - 600ºС-1350ºС; * Условное обозначение НСХ - B; * Показатель тепловой инерции изделия термоэлектрический преобразователь ТПР-0573 платинородий-платинородиевый - не более 180с; * Класс - 2 или 3; * Габариты изделия термоэлектрический преобразователь ТПР-0573 платинородий-платинородиевый: * - длина - 1250мм-2500мм; * - арматура - СКК, 12Х18Н10Т; * Масса - 4,0мм-5,5мм.

—

Королев

ТПР-0290М Термоэлектрический преобразователь

Описание: Термоэлектрический преобразователь ТПР-0290М платинородий-платинородиевыйпредназначен для измерения температуры расплавленного металла путем кратковременного (не более 7с) погружения в измеряемую среду. Технические характеристики изделий термоэлектрические преобразователи ТПР-0290М платинородий-платинородиевые: * Рабочий диапазон измеряемых температур - 1200ºС-1800ºС; * Условное обозначение НСХ - B; * Показатель тепловой инерции изделия термоэлектрический преобразователь ТПР-0290М платинородий-платинородиевый - не более 3с; * Класс - 2; * Габариты изделия термоэлектрический преобразователь ТПР-0290М платинородий-платинородиевый: * - длина - 260мм-1195мм.

—

Королев

ТПП-1888 Термоэлектрический преобразователь

Описание: Термоэлектрический преобразователь ТПП-1888 платинородий-платиновыйпредназначен для измерения температуры воздуха, инертных газов и других неагрессивных сред. Технические характеристики изделий термоэлектрические преобразователи ТПП-1888 платинородий-платиновые: * абочий диапазон измеряемых температур - 0ºС-1300ºС; * Условное обозначение НСХ - S; * Показатель тепловой инерции изделия термоэлектрический преобразователь ТПП-1888 платинородий-платиновый - не более 5с; * Класс - 2; * Габариты изделия термоэлектрический преобразователь ТПП-1888 платинородий-платиновый: * - длина - 320мм-3150мм.

—

Королев

ТПП-1788 Термоэлектрический преобразователь

Описание: Термоэлектрический преобразователь ТПП-1788 платинородий-платиновыйпредназначен для измерения температуры кислотных и нейтральных сред. Технические характеристики изделий термоэлектрические преобразователи ТПП-1788 платинородий-платиновые: * Рабочий диапазон измеряемых температур - 0ºС-1300ºС; * Условное обозначение НСХ - S; * Показатель тепловой инерции изделия термоэлектрический преобразователь ТПП-1788 платинородий-платиновый - не более 2с; * Класс - 2; * Условное давление измеряемой среды - 0,6МПа; * Габариты изделия термоэлектрический преобразователь ТПП-1788 платинородий-платиновый: * - длина - 320мм-2000мм; * Масса - 0,28кг-4,21кг.

—

Королев

ТНН-2388М Термоэлектрический преобразователь

Описание: Термоэлектрический преобразователь ТНН-2388М нихросил-нисиловыйпредназначен для ипользования в комплекте с прибором «Горец-1» или ТТ-Ц016. Технические характеристики изделий термоэлектрические преобразователи ТНН-2388М нихросил-нисиловые: * Рабочий диапазон измеряемых температур - -40ºС-1000ºС; * Габариты изделия термоэлектрический преобразователь ТНН-2388М нихросил-нисиловый: * - длина - 200мм-3000мм; * - арматура - инконель.

—

Королев

ТЗК-2488 Термоэлектрический преобразователь

Описание: Термоэлектрический преобразователь ТЗК-2488 железо-константановыйпредназначен для измерения температуры при переработке термопластов на червячных прессах. Технические характеристики изделий термоэлектрические преобразователи ТЗК-2488 железо-константановые: * Рабочий диапазон измеряемых температур - -40ºС-400ºС; * Габариты изделия термоэлектрический преобразователь ТЗК-2488 железо-константановый: * - длина - 10мм-320мм; * - арматура - 12Х18Н10Т.

—

Королев

ТВР-0687 Термоэлектрический преобразователь

Описание: Термоэлектрический преобразователь ТВР-0687 вольфрам-рениевый предназначен для измерения температуры в высокотемпературных печах с вольфрамовыми или молибденовыми нагревателями в среде аргона или в вакууме. Технические характеристики изделий термоэлектрические преобразователи ТВР-0687 вольфрам-рениевые: * Рабочий диапазон измеряемых температур - 0ºС-2000ºС; * Условное обозначение НСХ - A-1, A-2, A-3; * Показатель тепловой инерции изделия термоэлектрический преобразователь ТВР-0687 вольфрам-рениевый - не более 30с; * Класс - 2 или 3; * Габариты изделия термоэлектрический преобразователь ТВР-0687 вольфрам-рениевый: * - длина - 250мм, 320мм; * - арматура - молибден.

—

Королев

ТПР16-3-1 Турбинный преобразователь расхода

Описание: Турбинные преобразователи расхода (ТПР) предназначены для выдачи информации об объемном расходе измеряемой жидкости в виде частотного электрического сигнала синусоидальной формы при наземных (стендовых) испытаниях изделий.  Измеряемая среда:  1. группа - неагрессивные смазывающие жидкости (углеводородистые топлива, жидкости гидросистем, промышленные масла);  2. группа - неагрессивные несмазывающие жидкости (вода, спирт, аммиак);  3. группа - однофазные криогенные жидкости (оксид, энерген);  4. группа - агрессивные жидкости (амил меланж I).  * Кинематическая вязкость измеряемой cреды до 100 мм2/с (сСТ).  * Температура измеряемой cреды:  * от -200° С до +200° С - для неагрессивных и однофазных криогенных жидкостей,  * от -60° С до +50° С - для агрессивных жидкостей.  * Гигиенический сертификат N° 06-806 от 26.06.97г.;  * Внесены в Государственный Реестр под N° 8326-90;  * Межповерочный интервал 1 год.

—

Королев

ТПР14-2-1 Турбинный преобразователь расхода

Описание: Турбинные преобразователи расхода (ТПР) предназначены для выдачи информации об объемном расходе измеряемой жидкости в виде частотного электрического сигнала синусоидальной формы при наземных (стендовых) испытаниях изделий.  Измеряемая среда:  1. группа - неагрессивные смазывающие жидкости (углеводородистые топлива, жидкости гидросистем, промышленные масла);  2. группа - неагрессивные несмазывающие жидкости (вода, спирт, аммиак);  3. группа - однофазные криогенные жидкости (оксид, энерген);  4. группа - агрессивные жидкости (амил меланж I).  * Кинематическая вязкость измеряемой cреды до 100 мм2/с (сСТ).  * Температура измеряемой cреды:  * от -200° С до +200° С - для неагрессивных и однофазных криогенных жидкостей,  * от -60° С до +50° С - для агрессивных жидкостей.  * Гигиенический сертификат N° 06-806 от 26.06.97г.;  * Внесены в Государственный Реестр под N° 8326-90;  * Межповерочный интервал 1 год.

—

Королев

СКТР-0597 Система контроля температуры расплавленных металлов

Описание: Система контроля температуры расплавленных металлов СКТР-0597 предназначена для измерения температуры расплавленных металлов контактным методом с помощью термопары и сигнализации в процессе измерения. Контроль процесса измерения проводится микропроцессором. Технические характеристики приборов системы контроля температуры расплавленных металлов СКТР-0597: * Рабочий диапазон измеряемых температур - 800ºС-1800ºС; * Условное обозначение НСХ - B, S, R, A, K; * Погрешность измерения прибора система контроля температуры расплавленных металлов СКТР-0597 - не более 1ºС; * Число десятичных разрядов индикации - 4 (высота цифр 40мм); * Питание прибора система контроля температуры расплавленных металлов СКТР-0597 - 220В+22В, 220В-33В, 47Гц-63Гц; * Температура окружающего воздуха - 0ºС-50ºС (от -40ºС до 50ºС - отдельное исполнение); * Масса прибора система контроля температуры расплавленных металлов СКТР-0597 - не более 5кг; * Есть возможность вывести данные архивирования на индикатор или в ПК по линии RS232 илиRS485.

—

Королев

ПКРТ-0103 Прибор контроля и регулирования температуры

Описание: Прибор контроля и регулирования температуры ПКРТ-0103 предназначен для автоматической и бесперебойной сигнализации о достижении температурой или другой физической величиной установленного уровня (для каждого канала независимая уставка уровня), а также индикации поточного значения измерений в контролированных каналах. Прибор может работать в режиме двух-, трехпозиционного или ПИД-регулирования. Выходы прибора прибор контроля и регулирования температуры ПКРТ-0103 - «сухие» контакты реле на замыкание, оптотранзисторы (открытые коллекторы). Технические характеристики приборов приборы контроля и регулирования температуры ПКРТ-0103: * Количество входящих каналов - 8. * Прибор контроля и регулирования температуры ПКРТ-0103 работает в комплекте с первичными преобразователями температуры: * - термопреобразователями сопротивления с НСХ - 50М, 100М, 50П, 100П; * - термоэлектрическими преобразователями с НСХ - K, L; * - первичными преобразователями других физических величин с выходным сигналом 4мА-20мА, 0мА-20мА, 0мА-5мА, 0В-1В, 0В-5В, 0В-10В; * Есть возможность связи прибора прибор контроля и регулирования температуры ПКРТ-0103 с ПК через интерфейс RS232 или RS485; * Связь осуществляется трехпроводной линией, гальванически развязанной от входных сетей и сетей питания; * Рабочий диапазон измеряемых температур прибора прибор контроля и регулирования температуры ПКРТ-0103 - -50ºС-1800ºС; * Разрешающая способность - 0,1ºС (1ºС - для термоэлектрических преобразователей); * Число десятичных разрядов индикации - 4; * Предел допускаемой основной приведенной погрешности измерения прибора прибор контроля и регулирования температуры ПКРТ-0103 - 0,1%-0,5%; * Длительность индикации измеряемой величины одного канала - 1с; * Количество точек архивирования измеряемых значений каждого канала - не менее 2000; * Период архивирования прибора прибор контроля и регулирования температуры ПКРТ-0103 - 1мин-180мин; * Напряжение питания - 220В+22В, 220В-33В, 50Гц±1Гц; * Мощность, потребляемая прибором прибор контроля и регулирования температуры ПКРТ-0103 - не более 3Вт; * Габариты - 120х66х72мм.

—

Королев

КЛ140М-006-ОМ4 Прибор

Описание: Применяется для измерения отношения двух синфазных напряжений, характеризующее содержание компонента в газовой среде. Приборы КЛ140М-006-ОМ4 применяются для измерения отношения двух синфазных напряжений, характеризующее содержание компонента в газовой среде. Тип газоана­лизатора Значение опорного напряжения Регулирующе-сигнализирующее устройство тип усл.обозн. сигнальн. контак-тов х-ка сраба­тываниясигнальных контактов сигнальное устройство ФЛ1501, ФВ4501 50мВ 3-хпозиц. 1 переклю­чающие контактная группа 2 Питание 220 или 127, 50 Гц Режим работы циклич- ный

—

Королев

КЛ140-007-ОМ4 Прибор

Описание: Применяется для измерения отношения двух синфазных напряжений, характеризующее содержание компонента в газовой среде. Приборы КЛ140-007-ОМ4 применяются для измерения отношения двух синфазных напряжений, характеризующее содержание компонента в газовой среде. Тип газоана­лизатора Значение опорного напряжения Регулирующе-сигнализирующее устройство тип усл.обозн. сигнальн. контактов х-ка сраба­тываниясигнальных контактов сигнальное устройство ФЛ6801 300 мВ 3-хпозиц. 1 переключ. контактная группа 2 замыкающий 3 размык-щий сигн.усилит. Б-13.613.27 Питание 220 или 127, 50Гц Режим работы циклич- ный

—

Королев

КЛ140-006-ОМ4 Прибор

Описание: Приборы КЛ140-006-ОМ4 применяются для измерения отношения двух синфазных напряжений, характеризующее содержание компонента в газовой среде. Тип газоана­лизатора Значение опорного напряжения Регулирующе-сигнализирующее устройство тип усл.обозн. сигнальн. контак-тов х-ка сраба­тываниясигнальных контактов сигнальное устройство ФЛ1501, ФВ4501 50мВ 3-хпозиц. 1 переклю­чающие контактная группа 2 Питание 220 или 127, 50 Гц Режим работы циклич- ный

—

Королев

КЛ140-005-ОМ4 Прибор

Описание: Применяется для измерения отношения двух синфазных напряжений, характеризующее содержание компонента в газовой среде. Приборы КЛ140-005-ОМ4 применяются для измерения отношения двух синфазных напряжений, характеризующее содержание компонента в газовой среде. Тип газоана­лизатора Значение опорного напряжения Регулирующе-сигнализирующее устройство тип усл.обозн. сигнальн. контактов х-ка сраба­тываниясигнальных контактов сигнальное устройство ТП1116М 10 мВ 3-хпозиц. 1 переклю­чающие контактная группа 2 3 переклю­чающие сигн.усилит. Б-13.613.27-01 Питание 220 или 127, 50 Гц Режим работы непре- рывный

—

Королев

КЛ140-004-ОМ4 Прибор

Описание: Применяется для измерения отношения двух синфазных напряжений, характеризующее содержание компонента в газовой среде. Приборы КЛ140-004-ОМ4 применяются для измерения отношения двух синфазных напряжений, характеризующее содержание компонента в газовой среде. Тип газоана­лизатора Значение опорного напряжения Регулирующе-сигнализирующее устройство тип усл. обозн. сигнальн. контактов х-ка сраба­тываниясигнальных контактов сигнальное устройство МН5125 с дозатором, МН5126 10мВ 3-хпозиц. 1 переклю­чающие контактная группа 2 3 переклю­чающие сигн.усилит. Б-13.613.27-03 Питание 220 или 127, 50 Гц Режим работы непре- рьвный

—

Королев

КЛ140-003-ОМ4 Прибор

Описание: Применяется для измерения отношения двух синфазных напряжений, характеризующее содержание компонента в газовой среде. Приборы КЛ140-003-ОМ4 применяются для измерения отношения двух синфазных напряжений, характеризующее содержание компонента в газовой среде. Значение опорного напряжения Регулирующе-сигнализирующее устройство тип усл.обозн. сигнальн. контак-тов х-ка сраба­тываниясигнальных контактов сигнальное устройство 10мВ 3-х позиц. 1 переклю­чающие контактная группа 2 3 переклю­чающие сигн.усилит. Б-13.613.27-02 Питание Режим работы 220 или 127, 50 Гц непре-

—

Королев

КЛ140-002-ОМ4 Прибор

Описание: Применяется для измерения отношения двух синфазных напряжений, характеризующее содержание компонента в газовой среде. Приборы КЛ140-002-ОМ4 применяются для измерения отношения двух синфазных напряжений, характеризующее содержание компонента в газовой среде. Тип газоана­лизатора Значение опорного напряжения Регулирующе-сигнализирующее устройство тип усл.обозн. сигнальн. контак-тов х-ка сраба­тывания сигнальных контактов сигнальное устройство ТП1116М 10мВ 3-х позиц. 1 переклю­чающие контактная группа 2 3 пер вклю­чающие сигн.усилит. Б-13.613.27 Питание Режим работы 220 или 127, 50 Гц непре- рывный

—

Королев

КЛ140-001-ОМ4 Прибор

Описание: Применяется для измерения отношения двух синфазных напряжений, характеризующее содержание компонента в газовой среде. Приборы КЛ140-001-ОМ4 применяются для измерения отношения двух синфазных напряжений, характеризующее содержание компонента в газовой среде. Тип газоана­лизатора Значение опорного напряжения Регулирующе-сигнализирующее устройство тип усл.обозн. сигнальн. контак-тов х-ка сраба­тываниясигнальных контактов сигнальное устройство МН5121,МН5122, МН3001,МН3501, МН3502,ТП1117, ТП5101,ТП4201 10 мВ 3-хпозиц. 1 переклю­чающие контактная группа 2 Питание Режим работы 220 или 127, 50 Гц непре- рывный

—

Королев

КЛ140 Прибор

Описание: Применяется для измерения отношения двух синфазных напряжений, характеризующий содержание компонента в газовой среде. Приборы КЛ140 применяются для измерения отношения двух синфазных напряжений, характеризующее содержание компонента в газовой среде. № п/п Вариант Тип газо- анализатора Зна- чение опор ного напря- жения Регулирующе-сигнализирующее устройство тип усл. обозн. сигналь- ных контак- тов х-ка сраба- тывания сигналь- ных контактов сигнальное  устройство 1 КЛ140-001-ОМ4 МН5121, МН5122, МН3001, МН3501, МН3502, ТП1117, ТП5101, ТП4201 10 мВ 3-х поз. 1 переклю- чающие контактная  группа 2 2 КЛ140-002-ОМ4 ТП1116М 10 мВ 3-х поз. 1 переклю- чающие контактная  группа 2 3 переклю- чающие сигн.усилит. Б-13.613.27 3 КЛ140-003-ОМ4 МН5125 без  дозатора 10 мВ 3-х поз. 1 переклю- чающие контактная  группа 2 3 переклю- чающие сигн.усилит. Б-13.613.27 -02 4 КЛ140-004-ОМ4 МН5125 с дозатором, МН5126 10 мВ 3-х поз. 1 переклю- чающие контактная  группа 2 3 переклю- чающие сигн.усилит. Б-13.613.27 -03 5 КЛ140-005-ОМ4 ТП1116М 10 мВ 3-х поз. 1 переклю- чающие контактная  группа 2 3 переклю- чающие сигн.усилит. Б-13.613.27 -01 6 КЛ140-006-ОМ4 ФЛ1501, ФВ4501 50 мВ 3-х поз. 1 переклю- чающие контактная  группа 2 7 КЛ140-007-ОМ4 ФЛ6801 300 мВ 3-х поз. 1 переключ. контактная  группа 2 замыкаю- щий 3 размы- кающий сигн.усилит. Б-13.613.27 № п/п Вариант Пита- ние  (В) Режим  работы 1 КЛ140-001-ОМ4 220 или 127, 50Гц непре- рывный 2 КЛ140-002-ОМ4 220 или 127, 50Гц непре- рывный 3 КЛ140-003-ОМ4 220 или 127, 50Гц непре- рывный 4 КЛ140-004-ОМ4 220 или 127, 50Гц непре- рывный 5 КЛ140-005-ОМ4 220 или 127, 50Гц непре- рывный 6 КЛ140-006-ОМ4 220 или 127, 50Гц циклич- ный 7 КЛ140-007-ОМ4 220 или 127, 50Гц циклич- ный

—

Королев

КД140М-410-ОМ4 Прибор показывающий

Описание: Предназначен для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения. * Первичный датчик: * - Тип: взаимно-индукционный 400Гц * - Характеристика: квадратичная * Регулирующее сигнализирующее устройство: 2-позиционное * Питание: 220В, 400Гц Приборы с дифференциально-трансформаторной измерительной схемой показывающие КД140М-410-ОМ4 предназначены для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения.

—

Королев

КД140М-002-ОМ4 Прибор показывающий

Описание: Предназначен для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения. * Первичный датчик: * - Тип: взаимно-индукционный * - Характеристика: квадратичная * Регулирующее сигнализирующее устройство: 3-позиционное * Питание: 220В или 127В, 50Гц Приборы с дифференциально-трансформаторной измерительной схемой показывающие КД140М-002-ОМ4 предназначены для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения.

—

Королев

КД140М-409-ОМ4 Прибор показывающий

Описание: Предназначен для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения. * Первичный датчик: * - Тип: взаимно-индукционный 400Гц * - Характеристика: линейная * Регулирующее сигнализирующее устройство: 2-позиционное * Питание: 220В, 400Гц Приборы с дифференциально-трансформаторной измерительной схемой показывающие КД140М-409-ОМ4 предназначены для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения.

—

Королев

КД140М-001-ОМ4 Прибор показывающий

Описание: Предназначен для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения. * Первичный датчик: * - Тип: взаимно-индукционный * - Характеристика: линейная * Регулирующее сигнализирующее устройство: 3-позиционное * Питание: 220В или 127В, 50Гц Приборы с дифференциально-трансформаторной измерительной схемой показывающие КД140М-001-ОМ4 предназначены для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения.

—

Королев

КД140М-003-ОМ4 Прибор показывающий

Описание: Предназначен для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения. * Первичный датчик: * - Тип: взаимно-индукционный * - Характеристика: линейная * Регулирующее сигнализирующее устройство: 3-позиционное * Питание: 220В или 127В, 50Гц * Дополнительные выходные устройства: реостатное устройство Приборы с дифференциально-трансформаторной измерительной схемой показывающие КД140М-003-ОМ4 предназначены для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения.

—

Королев

КД140М-408-ОМ4 Прибор показывающий

Описание: Предназначен для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения. * Первичный датчик: * - Тип: взаимно-индукционный 400Гц * - Характеристика: квадратичная * Регулирующее сигнализирующее устройство: 3-позиционное * Питание: 220В, 400Гц * Дополнительные выходные устройства: реостатное устройство Приборы с дифференциально-трансформаторной измерительной схемой показывающие КД140М-408-ОМ4 предназначены для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения.

—

Королев

КД140М Прибор показывающий

Описание: Предназначен для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения. Приборы с дифференциально-трансформаторной измерительной схемой показывающие КД140М предназначены для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения. Приборы выпускаются исполнения ОМ4 - температура окружающего воздуха: в рабочем состоянии от минус 10° С, до плюс 50 ° С, в нерабочем - от минус 50°С до плюс 65°С, воздействие вибрационных нагрузок - в диапазоне частот до 60Гц с ускорением до 15 м/с2 Основные технические данные Основная погрешность от нормирующего значения, %: * по показаниям * по каналу с реостатным устройством * по каналу сигнализации ±1,0 ±1,5 ± 2,0 Вариация в % от нормирующего значения, не более: * по показаниям * по сигнализации 1 2 Быстродействие прибора, с, не более 5 Питание приборов от сети переменного тока 220(240) В; 50(60) Гц Потребляемая мощность приборов, ВА, не более 15 Габаритные размеры, мм 140х140х405 Масса, кг, не более 10 Назначенный ресурс работы прибора не менее ч (в течение назначенного срока службы). 60 000 Назначенный срок службы, лет 10 ТУ 25-05-62-76 ТУ 25-05-АД1-62-92 Исполнение приборов КД140М № п/п Наименование прибора Шифр Дополнительное устройство Номинальная статическая характеристика преобразователя 1. Приборы с дифференциально-трансформаторной измерительной схемой показывающие для измерения расхода, давления, уровня и др. неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10mГн и сигнализации отклонения указанных параметров от заданного значения КД140М-001-ОМ4 - линейная КД140М-002-ОМ4 - квадратичная КД140М-003-ОМ4 Реостатное линейная КД140М-004-ОМ4 Реостатное квадратичная Номинальные статические характеристики преобразования и пределы измерений приборов типа КД140М Наименование комплекта по назначению Номинальная статическая характеристика преобразования Пределы измерений Единица измерения верхний нижний Вакуумметр Линейная -0,1 0 МРа Мановакуумметр -0,1 0,06 -0,1 0,15 -0,1 0,30 -0,1 0,50 -0,1 0,90 -0,1 1,50 -0,1 2,40 Дифманометр-перепадомер 0 0,04 Манометр 0 0,06 Дифманометр-перепадомер 0 0,063 Дифманометр-уровнемер 0 0,63 m Манометр 0 0,100 МРа Дифманометр-перепадомер 0 0,100 Дифманометр-уровнемер 0 1,0 m Манометр 0 0,160 МРа Дифманометр-перепадомер 0 0,160 Дифманометр-уровнемер 0 1,6 m Манометр 0 0,25 МРа Дифманометр-перепадомер 0 0,25 Дифманометр-уровнемер 0 2,5 m Манометр 0 0,400 МРа Дифманометр-перепадомер 0 0,400 Дифманометр-уровнемер 0 4,0 m Манометр 0 0.600 МРа Дифманометр-перепадомер 0 0.630 Условия заказа приборов КД140М При заказе необходимо указать: 1. Условное обозначение прибора. 2. Шифр прибора 3. Обозначение технических условий. 4. Нижний и верхний пределы измерений 5. Номинальная статическая характеристика преобразования первичного преобразователя 6. Обозначение единицы измерения. 7. Напряжение питания. 8. Количество приборов. 9. Количество технических описаний ТО и инструкций по эксплуатации для партии приборов.

—

Королев

КД140М-407-ОМ4 Прибор показывающий

Описание: Предназначен для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения. * Первичный датчик: * -Тип: взаимно-индукционный 400 Гц * - Характеристика: линейная * Регулирующее сигнализирующее устройство: 3-позиционное * Питание: 220В, 400Гц * Дополнительные выходные устройства: реостатное устройство Приборы с дифференциально-трансформаторной измерительной схемой показывающие КД140М-407-ОМ4 предназначены для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения.

—

Королев

КД140-412-ОМ4 Прибор показывающий

Описание: Предназначен для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения. * Первичный датчик: * - Тип: взаимно-индукционный 400Гц * - Характеристика: квадратичная * Регулирующее сигнализирующее устройство: 2-позиционное * Питание: 220В, 400Гц * Дополнительные выходные устройства: реостатное устройство Приборы с дифференциально-трансформаторной измерительной схемой показывающие КД140-412-ОМ4 предназначены для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения.

—

Королев

КД140М-406-ОМ4 Прибор показывающий

Описание: Предназначен для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения. * Первичный датчик: * - Тип: взаимно-индукционный 400Гц * - Характеристика: квадратичная * Регулирующее сигнализирующее устройство: 3-позиционное * Питание: 220В, 400Гц Приборы с дифференциально-трансформаторной измерительной схемой показывающие КД140М-406-ОМ4 предназначены для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения.

—

Королев

КД140-411-ОМ4 Прибор показывающий

Описание: Предназначен для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения. * Первичный датчик: * - Тип: взаимно-индукционный 400 Гц * - Характеристика: линейная * Регулирующее сигнализирующее устройство: 2-позиционное * Питание: 220В, 400Гц * Дополнительные выходные устройства: реостатное устройство Приборы с дифференциально-трансформаторной измерительной схемой показывающие КД140-411-ОМ4 предназначены для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения.

—

Королев

КД140М-405-ОМ4 Прибор показывающий

Описание: Предназначены для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения. * Первичный датчик: * - Тип: взаимно-индукционный 400Гц * - Характеристика: линейная * Регулирующее сигнализирующее устройство: 3-позиционное * Питание: 220В, 400Гц Приборы с дифференциально-трансформаторной измерительной схемой показывающие КД140М-405-ОМ4 предназначены для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения.

—

Королев

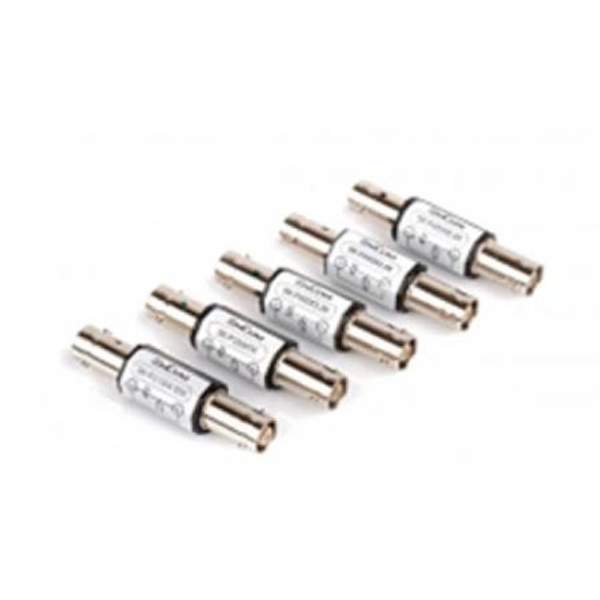

Эквиваленты ЛЭП для измерений ФП в диапазоне частот до 1024 кГц

Описание: Назначение Набор эквивалентов характеристических сопротивлений высоковольтной линии и эквивалентов конденсаторов связи (R_лэп+C_кс) предназначен для обеспечения измерения параметров фильтра присоединения (ФП) в диапазоне частот до 1024 кГц. Набор R_лэп+C_кс входит в комплект поставки анализатора AnCom A-7/307. Приобретение эквивалентов R_лэп+C_кс предлагается как для находящихся в эксплуатации анализаторов AnCom A-7/305 (расширение измерительных возможностей анализатора), так и для AnCom A-7/307 (эквиваленты с характеристиками под заказ, либо в качестве ЗИП). Измерение параметров ФП анализатором AnCom A-7/307 (AnCom A-7 /305) с помощью набора R_лэп+C_кс производится в диапазоне частот до 1024 кГц: * рабочее затухание; * модуль полного сопротивления, его активной и реактивной составляющих; * затухание несогласованности. Эквиваленты ЛЭП для измерения ФП В отличие от базовых возможностей анализатора AnCom A7/305, измерение параметров фильтров присоединения (ФП) которым производится в диапазоне до 512 кГц – регулировкой тумблеров на панели коммутации, использование набора эквивалентов R_лэп+C_кс дает возможность проводить измерение параметров ФП в диапазоне до 1024 кГц. Набор включает в себя следующие номиналы: * 310 Ом; 4,65 нФ (ЭК-Р310К4.65К); * 330 Ом; 7 нФ (ЭК-Р330К7К); * 450 Ом; 3,2 нФ (ЭК-Р450К3,2К); * 450 Ом; 4,4 нФ (ЭК-Р450К4.4К); * 450 Ом; 6,4 нФ (ЭК-Р450К6.4К).

—

Королев

КД140М-202-ХЛ2 Прибор показывающий

Описание: Предназначен для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения. * Первичный датчик: * - Тип: взаимно-индукционный * - Характеристика: квадратичная * Регулирующее сигнализирующее устройство: 3-позиционное * Питание: 220В или 127В, 50Гц Приборы с дифференциально-трансформаторной измерительной схемой показывающие КД140М-202-ХЛ2 предназначены для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения.

—

Королев

Управление освещением по ZigBee: модемы AnCom RZL

Описание: Назначение модема AnCom RZ/L ZigBee модемы AnCom RZ/L в комплекте с ПО для пуско-наладки предназначены для для объединения в беспроводную информационную сеть управления освещением (архитектурное, уличное, промышленное, офисное и ЖКХ) осветительных приборов, оборудования и датчиков. ZigBee модемы AnCom RZ/L обеспечивают групповой (DMX512) или адресный (Modbus RTU) доступ к удаленным устройствам со стороны управляющих терминалов (компьютер или сервер на ОС Windows, планшет на Android, управляющий Modbus-контроллер). ZigBee/IEEE 802.15.4 – открытый глобальный стандарт локальных (персональных) беспроводных радиосетей в нелицензируемом частотном диапазоне (2,4 ГГц). Основные особенности стандарта: работа на относительно небольших скоростях, высокая дальность передачи сигнала, низкое энергопотребление, формирование самоорганизующихся и самовосстанавливающихся ячеистых (mesh) структур покрытия сети с поддержкой автоматической ретрансляции передаваемых данных. Достоинства модема AnCom RZ/L Модемы AnCom RZ/L в комплекте с ПО для развертывания и пуско-наладки локальной сети представляют собой законченное решение для организации беспроводного управления освещением со стороны управляющих терминалов (ПК, пульты, планшеты) – из любой точки сети. Модемы AnCom RZ/L используют спецификацию ZigBee PRO, расширяющую возможности оригинального стандарта ZigBee, в частности, за счет значительного увеличения дальности действия, большей простоты в использовании и поддержки сетей большего размера. * Беспроводная локальная радиосеть в нелицензируемом диапазоне частот; * Спецификация ZigBee PRO: простота в использовании и поддержка сетей большего размера; * Групповой (DMX512) или адресный (Modbus RTU) доступ к удаленным устройствам со стороны управляющих терминалов (компьютер или сервер на ОС Windows, планшет на Android, управляющий Modbus-контроллер); * Поддержка сетевых топологий: точка-точка, звезда, mesh; * Автоматическая ретрансляция передаваемых данных (создание зон сплошного информационного покрытия в масштабах кварталов, районов и небольших населенных пунктов); * Высокая дальность передачи сигнала за счет использования мощного передатчика 63 мВт (до 90 м внутри помещений и до 4 км в зоне прямой видимости между соседними узлами); * Встроенный адаптер первичного питания; * Управление независимыми уровнями освещенности по каналам RGB (динамический адресный протокол управления диммерами по ШИМ); * Пофазное вкл/выкл пускателей на трансформаторных подстанциях (3 выхода «открытый коллектор» для подключения через промежуточное реле); * Подключение приборов, управляемых по цифровым интерфейсам RS-232 и RS-485 (надежный и безопасный прозрачный канал связи); * Программная поддержка полного цикла развертывания сетей ZigBee; * Программный коммуникационный сервер AnCom Server RM (поддержка диспетчерского ПО, работающего по TCP- или COM-портам); * Набор технологических утилит для пуско-наладки и диагностики модема.

—

Королев

КД140М-004-ОМ4 Прибор показывающий

Описание: Предназначен для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения. * Первичный датчик: * - Тип: взаимно-индукционный * - Характеристика: квадратичная * Регулирующее сигнализирующее устройство: 3-позиционное * Питание: 220В или 127В, 50Гц * Дополнительные выходные устройства: реостатное устройство Приборы с дифференциально-трансформаторной измерительной схемой показывающие КД140М-004-ОМ4 предназначены для измерения расхода, давления, уровня и других неэлектрических величин, которые могут быть преобразованы во взаимную индуктивность 0-10мГн, а также для сигнализации отклонения указанных параметров от заданного значения.

—

Королев

Тональный автоответчик AnCom AT-3

Описание: Назначение тонального автоответчика AnCom AT-3 Специализированный малогабаритный тональный автоответчик AnCom AT-3 предназначен для использования в различных системах контроля ТфОП. В частности, автоответчики могут быть включены в состав комплекса AnCom ПАИК-КПВ для измерения коэффициента потерь вызовов (КПВ) коммутируемой телефонной сети. Достоинства тонального автоответчика AnCom AT-3 Основные достоинства автоответчика AnCom AT-3: * Автоответчик AnCom AT-3 реализован в соответствии с требованиями «Правил применения оконечного оборудования, подключаемого к двухпроводному аналоговому стыку телефонной сети общего пользования» (утверждены приказом №102 Министерства информационных технологий и связи РФ от 29.08.2005). * Автоответчик работоспособен на сельских линиях связи. * Питание от абонентской линии. * Возможность настройки параметров сигнала. * Компактность.

—

Королев

Резервируемый GSM GPRS EDGE CSD модем AnCom RME с коммутацией каналов

Описание: Назначение резервируемого модема AnCom RM/E В зависимости от варианта исполнения, модем AnCom RM/E, подключенный к объекту автоматизации, решает одну из задач: Задача резервирования каналов связи (разделенных на физическом уровне) между объектом автоматизации на узле учета и диспетчерским пунктом: * проводной канал (основной): Ethernet (клиент или сервер) либо телефонный (коммутируемый или выделенный) – определяется вариантом исполнения модема; * беспроводной канал («горячий» резерв): GSM (GPRS/EDGE/CSD). Задача коммутации доступа к объекту автоматизации со стороны: * устройства сбора и передачи данных (УСПД) на узле учета через последовательный интерфейс модема (RS-232C, RS-485, Ethernet или RS-422); * диспетчерского программного обеспечения (ПО) на стороне диспетчерского пункта через GPRS/EDGE-канал связи модема. Достоинства резервируемого модема AnCom RM/E * резервирование каналов связи, разделенных на физическом уровне (проводной и GSM); * интеллектуальная коммутация каналов доступа к объекту автоматизации; * законченное решение: аппаратно-программный комплекс по созданию надежных дублируемых каналов связи с объектами автоматизации (коммуникационное ПО AnCom в комплекте поставки – Server RM (демо) и Switch RM_E); * оптимальный выбор конфигурации модема в соответствии с особенностями проекта: интерфейс подключения объекта автоматизации, тип первичного питания, тип проводного (телефонный или Ethernet) канала связи или интерфейса подключения УСПД.

—

Королев

Опция СуперСел для AnCom A-7305

Описание: Назначение «СуперСел» Опция «СуперСел» для AnCom A-7/305 предусматривает дооснащение анализатора новым режим работы управляющего программного обеспечения, позволяющим выполнять измерения с существенно большей избирательностью, чем это обеспечивается анализаторами в широкополосных режимах. Режим обеспечен только при работе анализатора под управлением ПК. Находящиеся в эксплуатации анализаторы AnCom A-7/305 дооснащаются опцией «СуперСел» - без отзыва анализатора на предприятие-изготовитель. Опция «СуперСел» приобретается в виде нетбука с ОС "Windows 7", предустановленным управляющим ПО и активированным режимом «СуперСел». Работа анализатора AnCom A-7 через ПК с управляющим ПО в режиме «СуперСел» позволяет в диапазоне частот до 1024 кГц контролировать: * спектральный состав сигналов с разрешением до 1 Гц (в базовом – до 78 Гц); * частотные характеристики передачи и отражения с шагом до 1 Гц в диапазоне до 1024 кГц (в базовом – с шагом 5000 Гц). Режим «СуперСел» входит в комплект поставки нового анализатора AnCom A-7/307. Достоинства «СуперСел» Использование режима «СуперСел» повышает эффективность применения находящихся в эксплуатации анализаторов AnCom А-7 путем дооснащения их новыми возможностями: * сокращение номенклатуры измерительных средств путем отказа от специализированных селективных вольтметров и анализаторов спектра (спектральное разрешение в режиме «СуперСел» – до 1 Гц в диапазоне до 1024 кГц); * уменьшение времени измерений (20 с при измерении импеданса в диапазоне 1 МГц и анализа рабочего затухания в ТЧ диапазоне) и повышение надежности синхронизации измерений; * проведение измерений в условиях высокого уровня помех; * расширение диапазона и снижение погрешности измерения импеданса и затухания несогласованности.

—

Королев

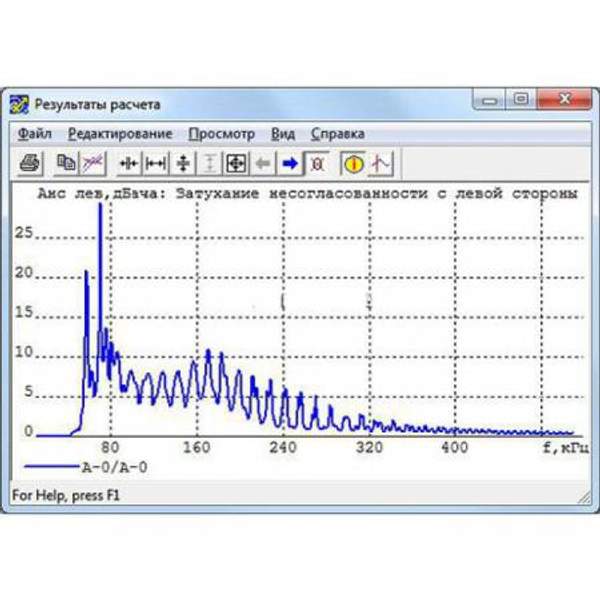

Опция Trakt для AnCom A-7307 расчет ВЧ трактов по ЛЭП

Описание: Назначение ПО WinTrakt Опция Trakt для AnCom A-7/307 предусматривает комплектование анализатора программой WinTrakt (авторы Шкарин Ю.П., Филиппов А.А.), предназначенной для расчета параметров ВЧ трактов каналов связи, использующих в качестве среды распространения фазы и грозозащитные тросы воздушных (ВЛ) и кабельных (КЛ) линий электропередачи (ЛЭП) переменного и постоянного тока напряжением 35...1200 кВ. Рекомендуется при проектировании, пуско-наладке и эксплуатации ВЧ трактов каналов связи по ЛЭП. Рассчитываемые параметры ВЧ трактов: рабочее затухание, входное сопротивление, затухание несогласованности и групповое время запаздывания. Рассчитанная в ПО WinTrakt характеристика отображается анализатором AnCom A-7/307 в виде графика – в одном окне с измеряемой характеристикой. Использование ПО WinTrakt совместно с анализатором AnCom A-7/307 предоставляет инструментарий для оценки качества тракта и его элементов, а также для выявления и устранения причин отклонения действительных параметров от расчетных номинальных и предельных значений. Достоинства ПО WinTrakt При использовании ПО WinTrakt совместно с анализатором AnCom A-7/307 обеспечивается законченное решение: инструментарий для оперативного контроля и поиска неисправностей параметров ВЧ тракта и его элементов. * расчет параметров ВЧ тракта и помех в полосе частот 10...1500 кГц, любой сложности, при различных схемах организации тракта, с учетом всех возможных составляющих его элементов: * воздушная и кабельная ЛЭП; * транспозиция фаз и тросов ВЛ (экранов КЛ); * ВЧ обходы; * ответвления от ЛЭП; * шунтирующие и последовательно включенные сопротивления; * ВЧ заградители с произвольной схемой; * фильтры присоединения с произвольной схемой; * адекватность, точность и универсальность моделирования ПО WinTrakt, учитывающего: * гололед или изморозь на заданном участке ВЛ; * короткие замыкания и обрывы проводов ВЛ; * изменение числа проводов ВЛ на каком либо ее участке; * включение ответвления или обхода в любую цепь многоцепной линии; * разветвление цепей двухцепных ВЛ и их прохождение по разным трассам; * периодические неоднородности (влияние опор ВЛ, заземление грозотросов, провисание проводов в пролете); * результаты расчета ПО WinTrakt представляются в виде шаблонов частотных характеристик электрических параметров трактов и оборудования и оперативно экспортируются в управляющее ПО анализатора AnCom A-7/307; * анализ и интерпретация результатов сравнения рассчитанных в ПО WinTrakt и измеренных анализатором AnCom A-7/307 параметров позволяют: * произвести оценку качества измеряемого объекта, в т.ч. без вывода из эксплуатации тракта или его элементов; * выявить и устранить ошибки в организации схемы тракта и повреждённого элемента; * выявить и устранить причины отклонения измеренных действительных значений параметров объекта от расчетных номинальных и предельных; * повысить надежность и достоверность передачи информации по ВЧ тракту; * рассчитанная в ПО WinTrakt характеристика отображается анализатором AnCom A-7/307 в виде графика – в одном окне с измеряемой характеристикой; * существенное упрощение и ускорение процесса выявления ошибок в организации схемы тракта и повреждённого элемента благодаря возможности ПО WinTrakt моделировать в расчётной схеме ВЧ тракта: * ошибок в организации схемы ВЧ тракта, например, ошибочное присоединение на разных концах ВЛ к разным фазам, ошибочная подвеска заградителя в ответвлении на другой (нерабочей) фазе и т.д.; * повреждений того или иного элемента схемы тракта, например, ВЧЗ, ФП, КС, ВЧ кабеля.

—

Королев

Комплекс для измерения телефонных каналов AnCom ПАИК

Описание: Назначение комплекса для измерения телефонных каналов AnCom ПАИК Программно-аппаратный информационный комплекс AnCom ПАИК предназначен для измерения электрических параметров каналов сети ТфОП с целью оценки выполнения эксплуатационных норм на параметры коммутируемых телефонных каналов (Приказ №54 Госкомсвязи РФ от 05.04.99). Комплекс построен на базе анализатора телефонных каналов ТЧ AnCom TDA-5, обеспечивает проведение измерений в автоматическом режиме и ввод результатов измерений в базу данных. Для проведения двунаправленных измерений необходимо применение двух комплексов - активный и пассивный. При однонаправленных измерениях достаточно установить в удаленной точке генератор измерительных сигналов AnCom TDA-5/16000 Достоинства комплекса для измерения телефонных каналов AnCom ПАИК Основные достоинства комплекса AnCom ПАИК: * полноразмерные автоматические измерения эксплуатационных норм на электрические параметры каналов сети ТфОП, включающие в себя измерения пропускной способности; * возможность расширенных автоматических измерений; * автоматическое нормирование; * автоматическое формирование паспорта электрических параметров каналов измеренного направления; * автоматическое наполнение базы данных измеренных каналов; * возможность «удержания» канала, не соответствующего требованиям; * возможность детального и более длительного проведения измерений для определения участка и причины низкого качества каналов направления; * Возможностью определения коэффициента потерь вызова (КПВ). В полной конфигурации комплекс AnCom ПАИК поддерживает несколько режимов работы: * режим ПАИК (измерение и нормирование электрических параметров каналов коммутируемых сетей общего пользования в соответствии с приказом №54 Госкомсвязи РФ от 05.04.99 г.); * режим TDA-5 (паспортизация каналов ТЧ в соответствии с приказом №43 Министерства связи РФ от 15.04.96, инспектирование и исследование телефонных каналов); * режим ПАИК-КПВ (автоматическое выполнение контрольных наборов на сети ТфОП, проводимых с целью определения коэффициента потерь вызова).

—

Королев

Автоматизация зданий и промышленных объектов по ZigBee: модемы AnCom RZB

Описание: Назначение модема AnCom RZ/B ZigBee модемы AnCom RZ/B в комплекте с ПО для пуско-наладки предназначены для развертывания локальных беспроводных радиосетей топологии MESH c автоматической ретрансляцией передаваемых данных – для обеспечения адресного доступа к удаленным объектам промышленной автоматизации и диспетчеризации (приборы учета, контроллеры, корректоры, датчики и т.п.) со стороны управляющего терминала (компьютер, сервер, контроллер). ZigBee/IEEE 802.15.4 – открытый глобальный стандарт локальных (персональных) беспроводных радиосетей в нелицензируемом частотном диапазоне (2,4 ГГц). Решением ГКРЧ от 19 августа 2009 г. N 09-04-07 (Приложение №1) определена допустимая мощность для персональных радиосетей на основе технологии ZigBee (2400-2483,5 МГц) в 100 мВт для использования внутри зданий, складских помещений и производственных территорий. Использование ZigBee (100 мВт) вне помещений определено для целей сбора информации телеметрии в составе автоматизированных систем контроля и учета ресурсов или систем охраны. Основные особенности стандарта: работа на относительно небольших скоростях, высокая дальность передачи сигнала, низкое энергопотребление, формирование самоорганизующихся и самовосстанавливающихся ячеистых (mesh) структур покрытия сети и с поддержкой автоматической ретрансляции передаваемых данных. Достоинства модема AnCom RZ/B Модемы AnCom RZ/B в комплекте с ПО для развертывания и пуско-наладки локальной сети представляют собой законченное решение для организации беспроводного адресного доступа к удаленным объектам автоматизации и диспетчеризации (приборы учета, контроллеры, корректоры, датчики и т.п.) со стороны управляющего терминала (компьютер, сервер, контроллер). Модемы AnCom RZ/B используют спецификацию ZigBee PRO, расширяющую возможности оригинального стандарта ZigBee, в частности, за счет значительного увеличения дальности действия, большей простоты в использовании и поддержки сетей большего размера. * Беспроводная локальная радиосеть в нелицензируемом диапазоне частот; * Спецификация ZigBee PRO: простота в использовании и поддержка сетей большего размера; * Надежный и безопасный прозрачный канал обмена данными между удаленными объектами и диспетчерским ПО; * Поддержка различных типов управляющих терминалов: * адресный доступ к узлам сети со стороны диспетчерского ПО (ОС Windows); * адресный доступ к узлам сети со стороны управляющего контроллера по Modbus RTU; * широковещательная ретрансляция пакетов данных со стороны управляющего контроллера; * двухканальный адресный повторитель состояния контактов; * Поддержка сетевых топологий: точка-точка, звезда, mesh; * Автоматическая ретрансляция передаваемых данных (создание зон сплошного информационного покрытия в масштабах кварталов, районов и небольших населенных пунктов); * Высокая дальность передачи сигнала за счет использования мощного передатчика 63 мВт (до 90 м внутри помещений и до 4 км в зоне прямой видимости между соседними узлами); * Поддержка широкого парка объектов телемеханики, телеметрии и учета (RS-232 и RS-485); * Доступ к входам/выходам системы измерения и управления (СИУ) модема по Modbus: сбор показаний с аналоговых и цифровых датчиков, а также управление реле; * Встроенный адаптер первичного питания; * Программная поддержка полного цикла развертывания сетей ZigBee; * Набор технологических утилит для пуско-наладки и диагностики модема.

—

Королев

TSM-DVB Тестовый приемник DVB-TH с несколькими антеннами RS

Описание: Тестовый приемник DVB-T/H с несколькими антеннами R&S®TSM-DVB создан специально для мобильного измерения покрытия сетей DVB-T/H, даже при движении на высоких скоростях (>100 км/ч). Конструкция приемника обеспечивает быстрое и надежное измерение после простой настройки. Новый драйвер позволяет сопрягать прибор с надежным и популярным ПО измерения покрытия R&S®ROMES. * Простое и быстрое мобильное измерение покрытия DVB-T/H в ходе тестового проезда * Минимальные системные требования: -Приемник R&S®TSM-DVB -Ноутбук -Приемник GPS -Антенны * Удобное и компактное решение: -Ш x В x Г: 83 мм x 154 мм x 224 мм -Масса: всего 1,4 кг * Автономное решение для работы внутри помещений и на открытом пространстве * Источник питания: 12 В пост. тока, 12 Вт * Стандартная процессорная платформа для работы и управления: ноутбук с операционной системой Windows XP Pro SP2 РЧ секция * Розетки типа N для подключения антенн * Модуляция 2K, 4K или 8K OFDM * Диапазоны ОВЧ (кан. с 5 по 12) и УВЧ (кан. с 21 по 69) * Рабочая полоса 5 МГц, 6 МГц, 7 МГц или 8 МГц * Шаг по частоте 166,667 кГц * Поддерживается отстройка частоты ±167 кГц или ±125 кГц * КСВ макс. 3 дБ * Входная чувствительность от –92 до –20 дБмВт (зависит от режима DVB-T/H, меньшие значения: только для QPSK) * Погрешность уровня ±3 дБ (0 – 15°C, уровень <= –30 дБмВт); ±2 дБ (15 – 50°C, уровень <= –30 дБмВт) Демодуляция DVB-T/H * Полностью совместима с ETS300744 * Включает иерархические режимы (выбор приоритета потока) * Присутствие/отсутствие сигнализации DVB-H * Присутствие/отсутствие MPE-FEC в потоке HP/LP * Автоматическое определение режима по информации TPS (даже при C/Ш = 0 дБ), биты TPS от b16 до b55 * Демодуляция двойного потока в иерархическом режиме * Устройство восстановления первоначальной последовательности * Демодуляция двойного потока в избыточном режиме с автоматической или ручной коммутацией * Режим работы с несколькими антеннами * Сигнализация DVB-H (квантование времени и MPE-FEC) в поле TPS (без снижения мощности и без декодирования MEP-FEC), присутствие/отсутствие квантования по времени в потоке HP/LP Выход ASI для транспортного потока MPEGПолностью совместим с EN 50083-9 * 188 байтов на пакет в пакетном формате данных ("непрерывный" режим) * Сдвоенные выходы * Выходное сопротивление: 75 Ом, разъем BNC * Формат выхода: ASI (драйверы HotLink) * Интерфейс RS-232-C со стандартным уровнем ±12 В в режиме "ведомый" (в стандартную конфигурацию входит адаптер USB) * Две линии состояния 5 В ТТЛ Источник питания * Один источник питания +12 В пост. тока * Макс. потребляемый ток 1 А (12 Вт) * В x Ш x Г: 83 мм x 154 мм x 224 мм * Масса: примерно 1,4 кг

—

Королев

CTH100A RSCTH200A портативные тестеры для проверки радиостанций

Описание: R&S®CTH позволяет проводить надежные испытания аналоговых FM радиостанций, даже в сложных окружающих условиях. Эти тестеры специально предназначены для использования вне помещений. * Широкие измерительные возможности * Удобный и эргономичный * Прочный и полностью защищенный от погодных воздействий (MIL класс 2) Технические характеристики Генератор Частотный диапазон фиксированный шаг 5 МГц (R&S®CTH100A), регулируемый шаг 100 кГц / 200 кГц / 500 кГц / 1 МГц / 2 МГц / 5 МГц (R&S®CTH200A) от 30 MГц до 512 МГц Уровень мощности фиксированный уровень (R&S®CTH100A) –97 дБмВт регулируемый уровень (R&S®CTH200A) от –120 дБмВт до –97 дБмВт Частотная модуляция аудио 900 Гц помехоподавление 150 Гц Погрешность уровня 3 дБ Измерение мощности прямая и отраженная мощность Диапазон измерений от 0,1 Вт до 50 Вт Погрешность измерения 20 % Измерение частоты Диапазон измерений от 30 MГц до 512 МГц Погрешность измерения 2 кГц Общие характеристики Рабочий диапазон температур –от -20 °С до +50 °С Размеры Ш × В × Г 102,9 × 202 × 36,8 мм (4,05 × 7,95 × 1,45 дюйма) Масса (без батарей) R&S®CTH100A 532 г (1,17 фунта) R&S®CTH200A 539 г (1,19 фунта)

—

Королев

CRTU Платформа для тестирования протоколов RS

Описание: Испытание протокола от разработки до сертификации Охвачен весь диапазон протокольных измерений GSM/(E)GPRS и WCDMA/HSPA, которые могут потребоваться с момента начала и до завершения вашего проекта: * Наличие примеров, ускоряющих написание ваших собственных сценариев тестирования, необходимых на начальном этапе НИОКР * Проверенные и утвержденные контрольные тесты для испытаний на соответствие и предсертификационных испытаний * Утвержденные организациями GCF и PTCRB контрольные тесты для сертификации и аттестации Модульная концепция Тестеры протоколов семейства R&S®CRTU основаны на гибкой модульной концепции, учитывающей требования к испытаниям в стандартах радиосвязи 2G и 3G (WCDMA, HSPA). Тестер R&S®CRTU – это еще и инвестиция в будущее, ведь базовый блок может быть адаптирован к новым техническим требованиям. Масштабируемость Встроенная масштабируемость, причем существующие системы для GSM/(E)GPRS испытаний могут быть расширены до систем WCDMA/HSPA и наоборот. Всесторонние контрольные тесты Снабжение всеми относящимися к сертификации контрольными тестами и возможностями на самой ранней стадии разработки стандарта: * Контрольные тесты 2G и 3G, разрабатываемые консорциумом 3GPP по TS 51.010, 34.123 и 34.121 * Контрольные тесты для модулей Application Enabler, разрабатываемые альянсом OMA и консорциумом IMTC * определение тестовой последовательности и запуск ее выполнения в автоматическом режиме * дистанционное управление испытуемым устройством из контрольного теста для полностью автоматизированного тестирования * Анализатор протоколов и платформа системного моделирования для протоколов (E)GPRS, GSM, HSDPA, HSUPA, WCDMA FDD, GAN, Application Testing и других * Утвержденная GCF / PTCRB тестовая платформа для проведения сертификационных испытаний и испытаний на соответствие стандартам и техническим условиям * Создание тестовых сценариев для НИОКР с помощью простых и мощных в использовании интерфейсов (API и технология "перетаскивания" drag-and-drop) * Испытание модулей реализации приложений Application Enabler (MMS, PoC, видеотелефония, просмотр информации в сети) * Автоматизация последовательностей испытаний для экономически эффективного автоматического тестирования

—

Королев

CMW500 Широкополосный радиокоммуникационный тестер RS

Описание: Радиокоммуникационный тестер R&S®CMW500 является представителем нового поколения контрольноизмерительного оборудования компании Rohde & Schwarz, предназначенного для быстрого и точного производства уже существующих и еще только разрабатываемых беспроводных устройств: от простых мобильных телефонов до новейших коммуникаторов. * Базовая модель: универсальный ВЧ-измеритель мощности и генератор непрерывных колебаний с режимом работы по спискам для проведения быстрой калибровки беспроводных устройств * Функции векторного анализатора сигналов (VSA) для проверки передатчиков * Функции векторного генератора сигналов (VSG) для расширенного тестирования приемников: режим ARB для сокращения времени настройки или режим реального времени для сложных сигналов с большим объемом данных * Эталонные измерения мощности радиосигнала за счет возможности прямого подключения датчиков мощности R&S®NRP * Простое подключение к беспроводным устройствам со сложной ВЧ-архитектурой с помощью встроенного радиоинтерфейса * Современный графический интерфейс пользователя (GUI) * Дистанционное управление по стандарту SCPI через интерфейс LAN/GPIB * Готовность работы со стандартом LXI Class C * Контроллер технологического процесса с операционной системой Windows® XP для процедур тестирования и дистанционным управлением посредством программы Windows® Remote Desktop

—

Королев

CMW270 Радиокоммуникационный тестер WiMAX RS

Описание: Тестер R&S®CMW270 представляет собой решение «все в одном приборе» для проведения быстрого и точного тестирования WiMAX™-оборудования в соответствии со стандартом IEEE 802.16e. Когда речь идет о тестере R&S®CMW270 понятие «все в одном» действительно означает «все в одном»: можно сконфигурировать его таким образом, чтобы он подходил под ваши требования в области производства, обеспечения качества и обслуживания, – и все это можно сделать с помощью одного прибора. Тестер радиосвязи стандарта WiMAX R&S®CMW270 поддерживает режим без сигнализации (передачи сигнальной информации) для проведения быстрого регулирования радиотехнических характеристик на производстве и режим с сигнализацией (с использованием эмулятора базовой станции) для тестирования мобильных устройств в условиях имитирования сети. Более того, можно свести к минимуму затраты на тестирование за счет масштабируемости, скорости тестирования и точности тестера R&S®CMW270 * Непрерывный диапазон частот для всех поддиапазонов стандарта WiMAX™, вплоть до 6 ГГц * Передача сигналов в реальном времени для проверки входа в сеть и функциональных характеристик, плюс регистратор сообщений * Функции векторного анализатора сигналов (VSA) для проверки параметров передатчика * Функции векторного генератора сигналов (VSG) для измерения параметров приемника с поддержкой генерации сигналов произвольной формы * Концепция умной регулировки R&S®Smart Alignment и множественного оценивания R&S®Multi-Evaluation, значительно снижающая время тестирования * Простое подключение к WiMAX™-устройствам с помощью встроенного радиоинтерфейса, делающее ненужным использование внешней аппаратуры * Концепция двойного тестирования экономит деньги, время и ценную площадь

—

Королев

CMU300 Универсальный радиокоммуникационный тестер RS

Описание: Универсальный тестер радиосвязи R&S®CMU300 – это уникальное решение, сочетающее в себе скоростное, высокоточное тестирование ВЧ-параметров с процедурами сигнализации первого уровня модели OSI. * Чрезвычайно высокая скорость тестирования * Высокоточные измерения * Не устаревающая модульная конструкция * Полноценный анализатор спектра и генератор сигналов * Обработка на уровне 1 в реальном масштабе времени Базовый блок Коммутационная матрица / интерфейс ВЧ, обеспечивающие простое подключение к ВЧ-интерфейсу испытуемого устройства: * разъем RF1: вход/выход для подсоединения базовых станций большой мощности * разъем RF2: вход/выход для подсоединения базовых станций средней и малой мощности * разъем RF3 OUT: выход сигналов большой мощности * разъем RF4 IN: чувствительный вход ВЧ-анализатор с диапазоном частот от 100 кГц до 2,7 ГГц: * селективный измеритель мощности * анализатор спектра с настраиваемой полосой разрешения и расширенными функциями запуска и синхронизации (10 МГц…2,7 ГГц) * измерения во временной области (режим с нулевой полосой обзора) ВЧ-генератор с диапазоном частот от 100 кГц до 2,7 ГГц: * генерация сигналов CW / SSB / AM Дополнительные функции: * интерфейс IEEE * интерфейс RS-232-C * 2 слота PCMCIA * вход/выход сигнала опорной частоты на задней панели прибора * новая, усовершенствованная концепция управления, опирающаяся на использование цветного ЖК-экрана высокого разрешения GSM/EDGE Режимы тестирования * Режим без сигнализации Этот режим особенно удобен для тестирования плат и модулей ВЧ с небольшой сигнальной активностью или в ее отсутствии. Начало измерения вообще не зависит от внешних синхросигналов или от сигнальной информации. Как только на вход подана мощность ВЧ, тестер начинает регистрировать входной ВЧ-сигнал. После расчета и отображения соответствующих ВЧ-параметров прибор готов к следующему измерению. Доступны все специфические для GSM/EDGE измерения параметров передатчика (TX-измерения) для сигналов с соответствующим видом модуляции и мидамбулой. Кроме того, CMU300 способен генерировать сигналы с мидамбулой и модуляцией GSM/EDGE во всем диапазоне частот от 10 МГц до 2,7 ГГц. При этом функции анализатора и генератора не связаны, т.е. возможно любое разнесение между каналами восходящего и нисходящего соединения. * Режим с сигнализацией Режим с сигнализацией предназначен для тестирования модулей или базовых станций с поддержкой определенного уровня сигнализации. В этом режиме тестер работает синхронно с базовой станцией, т.е. синхронизируется со структурой кадра TDMA, что необходимо для измерения коэффициента битовых ошибок приемника. Все параметры передатчика могут измеряться независимо для каждого временного слота. Эта функция необходима для тестирования базовых станций, поддерживающих и GSM, и EDGE. Способность кодировать и декодировать каналы в реальном масштабе времени составляет основу синхронизированных измерений. Прибор может синхронизироваться с базовой станцией следующими способами: * Если базовая станция оснащена тактовым выходом мультикадрового сигнала, то этот сигнал можно использовать для синхронизации (запуска) прибора CMU300. При этом следует учитывать дополнительную линию синхронизации. Для измерения BER и тестирования передатчиков EDGE необходима синхронизация по 26-му мультикадру. * Если используется только ВЧ-соединение, тестер может синхронизироваться по несущей C0 базовой станции точно так же, как это делает мобильный телефон. Это упрощает схему тестирования. Однако перед измерением используемого канала информационного обмена в базовой станции необходимо активировать несущую CCH, включая каналы FCCH / SCH и системную информацию от 1 до 4. После успешной синхронизации постоянно выполняется повторная синхронизация по SACCH информационного канала. Обзор тестов передатчика GMSK Измерение мощности: * мощность пакета (среднее/пиковое значение) * зависимость мощности от времени (нарастание мощности) Анализ модуляции: * фазовая ошибка (пиковое/среднеквадратическое значение) * ошибка по частоте Измерение спектра: * спектр, порожденный модуляцией * спектр переходных процессов, вызванных коммутацией Дополнительные функции в режиме с сигнализацией: * измерение зависимости мощности от слота * измерения в выбранном временном слоте * анализ информации в канале CCH (синхронизация кадров; сетевые данные) * анализ информации в канале SACCH (запрашиваемая мощность; запрошенные параметры синхронизации) Обзор тестов передатчика 8PSK Измерение мощности: * мощность пакета (среднее/пиковое значение) * зависимость мощности от времени (нарастание мощности) Анализ модуляции: * EVM = модуль вектора ошибки (пиковое/среднеквадратическое значение) * амплитудная ошибка (пиковое/среднеквадратическое значение) * фазовая ошибка (пиковое/среднеквадратическое значение) * смещение исходной точки * дисбаланс IQ * ошибка по частоте * 95-й процентиль Измерение спектра: * спектр, порожденный модуляцией * спектр переходных процессов, вызванных коммутацией Дополнительные функции в режиме с сигнализацией: * измерения в выбранном временном слоте * анализ информации в канале CCH (синхронизация кадров; сетевые данные) * анализ информации в канале SACCH (запрашиваемая мощность; запрошенные параметры синхронизации)

—

Королев

CMU200 Универсальный радиокоммуникационный тестер RSч

Описание: Радиокоммуникационный тестер R&S®CMU200 повышает эффективность затрат на оборудование благодаря множеству функциональных возможностей, среди которых особо следует отметить чрезвычайно высокую скорость измерений и очень высокую точность. Кроме того, вторичная дистанционная адресация модулей позволяет выполнять интеллектуальную и автономную обработку целых измерительных процессов и значительно ускоряет разработку испытательных программ. Базовый прибор без установки дополнительных блоков мо- жет использоваться для измерения общих параметров мобильных телефонов 1-го, 2-го или 3-го поколения. Базовый прибор R&S®CMU200 – идеальное решение для задач на модульном уровне, т.е. на ранних стадиях производства в любых сотовых стандартах. Неотъемлемые части базового прибора R&S®CMU200 – ВЧ-генератор и ВЧ-анализатор, которые дополняются гибкой, независящей от сети системой меню и универсальным анализатором спектра. * Чрезвычайно высокая скорость измерений * Высокоточные измерения * Превосходная воспроизводимость результатов * Быстрое переключение между сетями * Универсальный анализатор спектра * Модульное построение аппаратной и программной частей обеспечивает простой переход к расширению функциональности * Простой переход на новые стандарты * Понятная структура меню с чувствительным к содержанию выбором, вводом и всплывающим меню * Чрезвычайно низкое потребление мощности и эффективный отвод тепла обеспечивают исключительную надежность Высочайшая скорость тестирования, точность измерений и модульное построение Мы уверены, что только высочайшая скорость тестирования, точность измерений и модульное построение прибора полностью удовлетворят вашим требованиям при работе с мобильными устройствами: Скорость тестирования Переключите свое оборудование на новую скорость * Многопроцессорная технология * Высокоскоростная дистанционная обработка данных * Параллельные измерения Усовершенствуйте свою концепцию тестирования * Внедрение ваших собственных идей * Инновационные концепции измерений * Поддержка ваших требований к скорости работы Точность измерений Сделайте свое оборудование великолепнымКоррекция температуры в реальном времени * Превосходный КСВН * Точность по всему частотному и динамическому диапазону * Компенсация частоты и уровня * Точность по всему частотному и динамическому диапазону * Коррекция температуры в реальном времени Модульное построение Работать с оборудованием – легко и просто * Модульная концепция построения * Простое обновление ПО * Аппаратные модули Plug&Test («подключи и тестируй») Конфигурация слотов * Свободные слоты и место под DSP для будущих аппаратных расширений * Индивидуальная конфигурация аппаратной части согласно вашим требованиям * Гибкость за счет использования аппаратных модулей Plug&Test («подключи и тестируй») * Модульная программно-аппаратная платформа, готовая к любым требованиям завтрашнего дня * Высокая производительность и новейшие концепции измерения, ускоряющие производство * Точнейшие измерения за счет превосходной программно-аппаратной конструкции, гарантирующие высочайший выход продукции

—

Королев

CBTCBT32 Тестер Bluetooth RS

Описание: Тестеры сигналов стандарта Bluetooth® R&S®CBT обеспечивают выполнение ВЧ-тестов стандарта Bluetooth® на всех каналах в режиме с перестройкой и без перестройки частоты. Приборы оснащены большим набором функций для статистического контроля и измерений. Например, можно задать допуски для каждой измеряемой величины или прервать последовательность измерений после заданного числа измерений или при превышении допустимого значения. Помимо стандартных кривых для мощности, модуляции или спектра можно отображать кривые минимумов или максимумов, усредненных по заданному числу пакетов. * Чрезвычайная гибкость при выявлении неисправностей в процессе выполнения научно-исследовательских и опытно-конструкторских работ (НИОКР) * Чрезвычайно малое время измерения для повышения производительности на производстве * Встроенные функции для измерения спектра * Поддержка многочисленных звуковых опций * Программное обеспечение R&S®CBTGo с поддержкой 18 контрольных ВЧ-тестов для стандарта Bluetooth®, соответствующих техническим требованиям V1.2/V2.0/V2.0+EDR/V2.1/V2.1+EDR Bluetooth® * Экономичная версия прибора, монтируемая в стойку, R&S®CBT32 для использования на производстве * Опция для работы с сигналами стандарта Bluetooth®low energy добавляет возможность измерения и генерирования сигналов стандарта Bluetooth®low energy * С опцией поддержки EDR (R&S®CBT-K55) в тестеры сигналов стандарта Bluetooth® R&S®CBT добавляется большое число контрольных ВЧ-тестов для технологии EDR. Измерения в режиме передачи * Измерение мощности * Номинальная мощность, пиковая мощность, мощность утечки * Функция управления мощностью * EDR: относительная мощность * Измерение временных параметров * Ошибка синхронизации пакетов * EDR: защитный интервал * Измерение спектра * В полосе по уровню 20 дБ, мощность в соседнем канале (ACP), частотный диапазон * EDR: внутриполосное паразитное излучение (стробируемое ACP) * Измерение параметров модуляции * Средняя, максимальная и минимальная девиация частоты * EDR: RMS DEVM, пиковое DEVM, 99% DEVM * EDR: кодирование дифференциальной фазы * EDR: сигнальное созвездие I/Q * EDR: сдвиг фаз * Измерение частоты * Точность воспроизведения частоты (ICFT), уход частоты, максимальная скорость ухода * EDR: стабильность несущей частоты ωi и ω0 Измерения в режиме приема * Коэффициент ошибок по битам (BER) для базового режима и режима EDR * Режим "грязной" передачи в соответствии с техническими требованиями ВЧ-тестов для базового режима и режима EDR * Функция поиска коэффициента BER: уровень чувствительности для предварительно заданного уровня BER * Коэффициент ошибок по пакетам (PER) * Коэффициент NAK Контрольные ВЧ-тесты Bluetooth® Тестеры R&S®CBT и R&S®CBT32 могут использоваться для проведения следующих контрольных ВЧ-тестов стандарта Bluetooth®, описанных в спецификациях стандарта V1.2/V2.0/V2.0+EDR/V2.1/V2.1+EDR: * TRM/CA/01/C (выходная мощность) * TRM/CA/03/C (управление мощностью) * TRM/CA/04/C (выходной спектр – диапазон частот) * TRM/CA/05/C (выходной спектр – полоса при 20 дБ) * TRM/CA/06/C (выходной спектр – мощность в соседнем канале) * TRM/CA/07/C (модуляционные характеристики) * TRM/CA/08/C (допустимое отклонение от начальной частоты несущей) * TRM/CA/09/C (уход несущей частоты) * TRM/CA/10/C (относительная мощность передачи в EDR) * TRM/CA/11/C (стабильность несущей частоты и погрешность модуляции в EDR) * TRM/CA/12/C (кодирование разности фаз в EDR) * TRM/CA/13/C (внутриполосное паразитное излучение в EDR) * RCV/CA/01/C (чувствительность – пакеты в режиме одиночных слотов) * RCV/CA/02/C (чувствительность – пакеты в режиме мультислотов) * RCV/CA/06/C (максимальный входной уровень) * RCV/CA/07/C (чувствительность в EDR) * RCV/CA/08/C (пороговое значение коэффициента BER в EDR) * RCV/CA/10/C (максимальный входной уровень в EDR) Звуковые функции Встроенный в тестер R&S®CBT звуковой кодек Bluetooth® поддерживает CVSD-кодирование, а также кодирование в формате A-law и μ-law. Для обоих приборов R&S®CBT и R&S®CBT32 доступны следующие звуковые опции, позволяющие проводить всестороннее звуковое тестирование Bluetooth®-устройств: * Двухканальный звуковой генератор и анализатор (R&S®CBT-B41)Данная опция используется для измерения звуковых характеристик Bluetooth®-устройств. На переднюю панель тестера R&S®CBT добавляются четыре дополнительных разъема. Звуковые сигналы направляются через внутренний аудиопереключатель либо на разъемы для внешнего оборудования, либо на внутренний речевой Bluetooth®-кодек. Могут применяться различные сценарии тестирования. * Цифровой аудиоинтерфейс (R&S®CBT-B42) * Поддержка профилей гарнитуры и спикерфона (R&S®CBT-K54) * Поддержка стереопрофиля A2DP и кодека SBC (R&S®CBT-K52) ПО R&S®CBTGo для автоматического тестирования Пакет программ R&S®CBTGo для ПК предназначен для дистанционного управления тестерами R&S®CBT и R&S®CBT32. Это программное обеспечение может быть бесплатно загружено с веб-сайта компании Rohde & Schwarz. ПО R&S®CBTGo позволяет создавать любые тестовые последовательности путем конфигурирования и комбинирования доступных тестовых модулей. По нажатию кнопки создается полный отчет об измерениях, который может быть сохранен в нескольких форматах. ПО R&S®CBTGo содержит набор готовых тестовых последовательностей, позволяющих автоматически выполнять различные контрольные тесты для стандарта Bluetooth®. ПО позволяет размещать в отчете об измерениях множество графических элементов, являясь, таким образом, ценным инструментом в НИОКР и при проведении контроля на производстве.

—

Королев

ТПР13-2-1 Турбинный преобразователь расхода

Описание: Турбинные преобразователи расхода (ТПР) предназначены для выдачи информации об объемном расходе измеряемой жидкости в виде частотного электрического сигнала синусоидальной формы при наземных (стендовых) испытаниях изделий.  Измеряемая среда:  1. группа - неагрессивные смазывающие жидкости (углеводородистые топлива, жидкости гидросистем, промышленные масла);  2. группа - неагрессивные несмазывающие жидкости (вода, спирт, аммиак);  3. группа - однофазные криогенные жидкости (оксид, энерген);  4. группа - агрессивные жидкости (амил меланж I).  * Кинематическая вязкость измеряемой cреды до 100 мм2/с (сСТ).  * Температура измеряемой cреды:  * от -200° С до +200° С - для неагрессивных и однофазных криогенных жидкостей,  * от -60° С до +50° С - для агрессивных жидкостей.  * Гигиенический сертификат N° 06-806 от 26.06.97г.;  * Внесены в Государственный Реестр под N° 8326-90;  * Межповерочный интервал 1 год.  * Гарантийный срок - 18 месяцев.

—

Королев

ТПР12-2-1 Турбинный преобразователь расхода

сссс Турбинные преобразователи расхода (ТПР) предназначены для выдачи информации об объемном расходе измеряемой жидкости в виде частотного электрического сигнала синусоидальной формы при наземных (стендовых) испытаниях изделий.  Измеряемая среда:  1. группа - неагрессивные смазывающие жидкости (углеводородистые топлива, жидкости гидросистем, промышленные масла);  2. группа - неагрессивные несмазывающие жидкости (вода, спирт, аммиак);  3. группа - однофазные криогенные жидкости (оксид, энерген);  4. группа - агрессивные жидкости (амил меланж I).  * Кинематическая вязкость измеряемой cреды до 100 мм2/с (сСТ).  * Температура измеряемой cреды:  * от -200° С до +200° С - для неагрессивных и однофазных криогенных жидкостей,  * от 60° С до +50° С - для агрессивных жидкостей.  * Гигиенический сертификат N° 06-806 от 26.06.97г.;  * Внесены в Государственный Реестр под N° 8326-90;  * Межповерочный интервал 1 год.  * Гарантийный срок - 18 месяцев.

—

Королев

ТПР11-1-1 Турбинный преобразователь расхода

Описание: Турбинные преобразователи расхода (ТПР) предназначены для выдачи информации об объемном расходе измеряемой жидкости в виде частотного электрического сигнала синусоидальной формы при наземных (стендовых) испытаниях изделий.  Измеряемая среда:  1. группа - неагрессивные смазывающие жидкости (углеводородистые топлива, жидкости гидросистем, промышленные масла);  2. группа - неагрессивные несмазывающие жидкости (вода, спирт, аммиак);  3. группа - однофазные криогенные жидкости (оксид, энерген);  4. группа - агрессивные жидкости (амил меланж I).  * Кинематическая вязкость измеряемой cреды до 100 мм2/с (сСТ).  * Температура измеряемой cреды:  * от -200° С до +200° С - для неагрессивных и однофазных криогенных жидкостей,  * от -60° С до +50° С - для агрессивных жидкостей.  * Гигиенический сертификат N° 06-806 от 26.06.97г.;  * Внесены в Государственный Реестр под N° 8326-90;  * Межповерочный интервал 1 год.

—

Королев

ТПР10-1-1 Турбинный преобразователь расхода

Описание: Турбинные преобразователи расхода (ТПР) предназначены для выдачи информации об объемном расходе измеряемой жидкости в виде частотного электрического сигнала синусоидальной формы при наземных (стендовых) испытаниях изделий.  Измеряемая среда:  1. группа - неагрессивные смазывающие жидкости (углеводородистые топлива, жидкости гидросистем, промышленные масла);  2. группа - неагрессивные несмазывающие жидкости (вода, спирт, аммиак);  3. группа - однофазные криогенные жидкости (оксид, энерген);  4. группа - агрессивные жидкости (амил меланж I).  * Кинематическая вязкость измеряемой cреды до 100 мм2/с (сСТ).  * Температура измеряемой cреды:  * от -200° С до +200° С - для неагрессивных и однофазных криогенных жидкостей,  * от -60° С до +50° С - для агрессивных жидкостей.  * Гигиенический сертификат N° 06-806 от 26.06.97г.;  * Внесены в Государственный Реестр под N° 8326-90;  * Межповерочный интервал 1 год.

—

Королев

Термопреобразователь с унифицированным выходным сигналом

Описание: Термопреобразователь с унифицированным выходным сигналом ТСМУ-0388 медный предназначен для измерения температуры жидких, газообразных и сыпучих веществ в различных отраслях промышленности. Технические характеристики изделий термопреобразователи с унифицированным выходным сигналом ТСМУ-0388 медные: * Рабочий диапазон измеряемых температур - -50ºС-150ºС; * Условное обозначение НСХ - ТСМУ-0388-50М (Cu`50, Cu-50, Cu50); * Выходной сигнал - десятиразрядный последовательный код ИПРС; * Напряжение питания изделия термопреобразователь с унифицированным выходным сигналом ТСМУ-0388 медный - 24В; * Предел допускаемого значения основной погрешности - 0,5%-1,5%; * Габариты изделия термопреобразователь с унифицированным выходным сигналом ТСМУ-0388 медный: * - длина - 100мм-1000мм; * - арматура - 12Х18Н10Т.

—

Королев

Коммутатор монтера связи AnCom КМС

Описание: Назначение коммутатора монтера связи AnCom КМС Коммутатор монтера связи AnCom КМС предназначен для поиска и устранения неисправностей, а также контроля соответствия качества выполненных ремонтных работ на телефонных сетях. AnCom КМС подключается на станционном кроссе к трем абонентским линиям и удаленно управляется монтером через сотовый телефон (выбрать линию - проверить напряжение линии и сопротивление изоляции - сформировать сигнал для кабелеискателя), что позволяет оперативно осуществлять поиск кабельной трассы, локализацию дефектов и устранение неисправностей с помощью кабелеискателя без привлечения второго сотрудника. Результаты работ по устранению неисправностей на линии (сопротивление изоляции и контроль напряжения) передаются монтеру на мобильный телефон – в виде голосовых сообщений. Разработка и линейные испытания коммутатора монтера связи AnCom КМС выполнены во взаимодействии с МРФ "Юг" ОАО "Ростелеком". Подготовка монтеров к работе с коммутатором AnCom КМС организована в учебном центре МРФ "Юг" ОАО "Ростелеком" в рамках учебной программы "Лидер производства" Корпоративного Университета ОАО "Ростелеком". Достоинства коммутатора монтера связи AnCom КМС * Полная автоматизация технологического процесса поиска кабельной трассы, локализации и устранения неисправностей (обрыв, замыкание, понижение “изоляции” и др.), а также контроля соответствия качества выполненных ремонтных работ на линиях связи; * Компактный и легкий анализатор, реализующий концепцию «мобильный терминал»; * Дистанционное управление через сотовый телефон (DTMF-командами): * удаленная коммутация одной из трех абонентских линий заявленных к ремонту; * команды на измерение напряжения линии и сопротивления изоляции; * удаленное включение и настройка встроенного генератора кабелеискателя (ГКИ) – для перехода к поиску кабельной трассы и локализации дефекта; * дополнительно: подключение и удаленное управление коммутацией внешнего прибора – рефлектометра, xDSL-анализатора или дополнительного генератора; * Ответные речевые сообщения со стороны прибора: о выполнении команды и результатах измерений (оценка сопротивления изоляции и наличия опасного напряжения)– на сотовый телефон монтера; * Сокращение доли рабочего времени монтера на поиск и устранение неисправностей с 80% до 50% в общем объеме работ – за счет полной или частичной ликвидации трудоемких и продолжительных технологических / организационных процедур; * Соблюдение контрольных сроков на поиск и устранение неисправностей и высвобождение ресурса рабочего времени монтера на выполнение других производственных задач; * Повышение профессионального уровня монтера за счет инструментально-методического обеспечения и инновационного подхода к организации труда; * Непрерывное проведение поиска (отслеживания) кабельной трассы, локализации дефекта и контроля соответствия качества выполненных ремонтных работ – одним сотрудником, при использовании коммутатора монтера связи AnCom КМС совместно с кабелеискателем.

—

Королев

Кабельный xDSL анализатор AnCom А-7301

Описание: Назначение кабельного xDSL анализатора AnCom А-7/301 AnCom A-7/301 - современный кабельный анализатор. Применение анализатора для измерения металлических кабелей и абонентских линий позволяет обеспечить высокоскоростную передачу данных и эффективное цифровое уплотнение абонентских линий. Анализатор широко используется для локализации "проблемы последней мили" на абонентских линиях. Измерительные возможности: генератор измерительных сигналов, селективный измеритель уровня, частотомер, рефлектометр, анализатор спектра, измеритель защищенности, ЧХ затухания (в.т.ч. NEXT), импеданса, асимметрии, счет случайных событий. Прибор предназначен для измерения (в диапазоне частот 0,04…4096 кГц) и нормирования цифровых линий, сетей широкополосного доступа и ЦСП – инсталляция линий и эксплуатация сетей (xDSL, E1): * HDSL, SHDSL, SHDSL.bis (G.991.x), SHDSL 128-TCPAM, * ADSL, ADSL2, ADSL2+ (G.992.x), * E1 (G.703). Достоинства кабельного xDSL анализатора AnCom А-7/301 Основные особенности анализатора AnCom A-7/301: * 2-х и 4-х проводное подключение; * ручной и автоматический (по сценарию) режим; * неограниченные возможности создания измерительных решений (фильтры, маски, конфигурации, сценарии); * управление удаленным анализатором (встроенный модем); * подсистемы нормирования, протоколирования и представления результатов; * пакетный режим - управление анализатором средствами программного обеспечения пользователя; * измерительная технология xDSLГодностьПары - измерение и нормирование цифровых линий: * одним прибором – оценка скорости, измерение помех, асимметрии, несогласованности, погонных параметров, * двумя приборами – измерение и мониторинг скорости и запаса помехозащищенности, счет микроперерывов; * определение скоростного потенциала перспективных цифровых линий.

247 500 руб.

Королев

Анализатор ВЧ-связи, PLC, кабелей связи и xDSL AnCom A-7307

Описание: Назначение анализатора ВЧ-связи и PLC AnCom A-7/307 Анализатор AnCom A-7/307 ориентирован на измерения ВЧ-связи ЛЭП и PLC (отрасль «Электроэнергетика») и является новым анализатором в линейке AnCom A-7. Прибор предназначен для проведения измерений в полосе частот до 1 МГц в системах ВЧ-связи по ЛЭП и до 4 МГц в системах связи по распределительным кабельным сетям PLC: * ВЧ-трактов (в том числе составных): без вывода из эксплуатации, с частичным или полным выводом элементов тракта из эксплуатации, при различных схемах организации тракта (фаза-земля, фаза-фаза, грозозащитные тросы, расщепленная фаза); * оборудования присоединения и кабелей связи: высокочастотных заградителей (ВЧЗ) с элементами настройки, фильтров присоединения (ФП), разделительных фильтров (РФ), ВЧ-кабелей связи (коаксиальных и симметричных), емкостных и индуктивных устройств присоединения к распределительным сетям 6-10 кВ; * оборудования цифровой и аналоговой ВЧ-связи (включая ВЧ посты РЗ и ПА) и модемов для распределительных сетей 6-10 кВ; * аналоговых каналов, в том числе тональной частоты (ТЧ), образованных оборудованием ВЧ-связи. Анализатор AnCom A-7/307, позволяя решать те же измерительные задачи,что и AnCom A-7/305, обладает существенно лучшими характеристиками. Достоинства анализатора ВЧ-связи и PLC AnCom A-7/307 * Блок коммутации, блок питания, измерительный мост, аккумулятор большой емкости и адаптер синхронизации интегрированы в состав анализатора; * Управление анализатором посредством нетбука (входит в комплект поставки); * Максимальный уровень выходного сигнала +24 дБм (на 75 Ом) при максимальном уровне гармонической помехи до +35 дБм; * Автоматическое управление коммутацией при выборе в программе соответствующего режима работы; * Измерение импеданса ВЧ-тракта и ВЧ-оборудования на всех видах ЛЭП; * Синхронизация измерений ВЧ-сигнала (осциллограмма, спектр, уровень сигнала, характеристики сигнала) с сигналами РЗ и ПА; * Измерение длительности и периода следования импульсов синхронизации; * 2- и 4-проводное подключение; * Ручной и автоматический (по сценарию) режим; * Неограниченные возможности создания измерительных решений (фильтры, маски, конфигурации, сценарии); * Подсистемы нормирования, протоколирования и представления результатов; * Пакетный режим - управление анализатором средствами программного обеспечения пользователя; * Метрологические и пользовательские характеристики позволяют использовать анализатор вместо приборов ET-100, ET-90, ET-70; * Интеллектуальная система контроля и управления системой питания и заряда аккумуляторов; * Скорость обмена данными между анализатором и нетбуком увеличена до 921600 бит/с; * Контроль температуры и автоматическое отключение при перегреве согласующих резисторов (75 Ом) генератора и измерителя; * Удаленное управление анализатором по локальной сети, либо сети Internet; * Удаленное обновление программного обеспечения Анализатор AnCom A-7 /307 оснащен режимом СуперСел , что существенно повышает эффективность проведения измерений: * сокращение номенклатуры измерительных средств, путем отказа от специализированных селективных вольтметров и анализаторов спектра (спектральное разрешение в режиме «СуперСел» – до 1 Гц в диапазоне до 1024 кГц); * проведение измерений без влияния на действующие каналы; * уменьшение времени измерений (20 с при измерении импеданса в диапазоне 1 МГц и анализа рабочего затухания в ТЧ диапазоне) и повышение надежности синхронизации измерений; * проведение измерений в условиях высокого уровня помех; * расширение диапазона и снижение погрешности измерения импеданса и затухания несогласованности.

399 600 руб.

Королев

Термопреобразователь сопротивления ТСП-1288

Описание: Термопреобразователь сопротивления ТСП-1288 платиновый предназначен для измерения температуры жидких и газообразных сред, твердых тел, воздуха грузовых и изотермических вагонов. Технические характеристики изделий термопреобразователи сопротивления ТСП-1288 платиновые: * Рабочий диапазон измеряемых температур - -50ºС-300ºС; * Условное обозначение НСХ - ТСП-1288-50П (Pt`50, Pt-50, Pt50), ТСП-1288-100П (Pt`100, Pt-100, Pt100); * Класс допуска - А, В; * Условное давление - 0,4МПа, 4,0МПа; * Показатель тепловой инерции изделия термопреобразователь сопротивления ТСП-1288 платиновый - 8с, 20с, 30с или 40с; * Габариты: * - длина - 143мм-563мм, 620мм-1040мм, 530мм-20080мм; * - арматура - 08Х13, 12Х18Н10Т.

—

Королев

АСЕ-1045 Универсальный преобразователь интерфейсов RS-232 - USB

Описание:  Преобразователь интерфейсов RS-232 – USB АКТАКОМ АСЕ-1045 предназначен для отладки и ремонта любых систем, приборов и станков с ЧПУ, использующих полный набор сигналов интерфейса RS-232. Для подключения к интерфейсу RS-232 используется стандартный разъём типа DB-25 с полным (по стандарту RS-232) набором управляющих сигналов. Преобразователь позволяет с помощью встроенных перемычек видоизменять тип коммутации разъёма RS-232 (нуль-модемный кабель / кросс-кабель). Для этого требуется вскрыть корпус разъёма типа DB-25. Скорость обмена и другие параметры интерфейса могут быть заданы произвольно в эмуляторе и сохранены в энергонезависимой памяти преобразователя. В дальнейшем все установленные настойки протокола RS-232 сохраняются. Длина кабеля преобразователя 50 см. Питание преобразователя осуществляется от интерфейса USB. Программное обеспечение включает драйвер USB интерфейса для ОС Windows и эмулятор для ПК (ОС Windows) для организации и анализа обмена с внешним устройством по интерфейсу RS-232. Стандартная комплектация * Преобразователь АКТАКОМ АСЕ-1045 * Краткое руководство по эксплуатации * Упаковка * Программное обеспечение

3 500 руб.

Королев

ТЧ ТфОП ССОП телефонный модем AnCom STF

Описание: Назначение Телефонный аналоговый dial up модем AnCom STF предназначен для дуплексной передачи данных по 2-/4-проводным физическим линиям, коммутируемым и выделенным каналам, образованным различными системами связи, в стандартном и тональном частотном диапазоне. Проводной модем AnCom STF используется в системах промышленной автоматики, телемеханики и АИИС КУЭ. AnCom STF – надежный высокоскоростной аналоговый модем, линейная скорость до 33.6 кбит/с (ITU-T V.34). Рекомендуется для решения всего спектра задач области применения. Достоинства Телефонные модемы AnCom STF разработаны с учетом требований и реалий отечественных телефонных линий: они обладают высокой помехозащищенностью, расширенными допусками на воздействие дестабилизирующих факторов и уникальными возможностями по настройке на реальные каналы связи.

—

Королев

ТЧ ТфОП ССОП телефонный модем AnCom ST

Описание: Назначение Телефонный аналоговый dial up модем AnCom ST предназначен для дуплексной передачи данных по 2-/4-проводным физическим линиям, коммутируемым и выделенным каналам, образованным различными системами связи, в стандартном, тональном или надтональном частотном диапазоне. Проводной модем AnCom ST используется в системах промышленной автоматики, телемеханики и АИИС КУЭ. AnCom ST – аналоговый модем, обладающий высокой надежностью и помехозащищенностью, линейная скорость до 2,4 кбит/с. (ITU-T V.22bis). Применение телефонных модемов серии AnCom ST целесообразно на каналах связи с крайне неблагоприятной помеховой обстановкой (соотношением сигнал/шум до 0 дБ). Достоинства Телефонные модемы AnCom ST разработаны с учетом требований и реалий отечественных телефонных линий: они обладают высокой помехозащищенностью, расширенными допусками на воздействие дестабилизирующих факторов и уникальными возможностями по настройке на реальные каналы связи.

—

Королев

Контроллер AСУНО AnCom MCL для системы AnCom Light В корзину

Описание: Повышение эффективности использования энергетических ресурсов в системах централизованного управления уличным, промышленным или архитектурным освещением Внедрение современных систем дистанционного и автономного управления на сетях наружного освещения с целью экономии электрической энергии. Реализация инвестиционных программ по модернизации парка наружного и промышленного освещения с получением прибыли из экономии электрической энергии (окупаемость от 3 лет). Состав Линия светильников (имеется у пользователя). Шкаф управления наружным освещением (ШУНО): контроллер АСУНО AnCom MC/L + GPRS модем AnCom RM + силовая часть. Режимы управления линиями светильников: Автономное по расписанию и/или датчику освещенности; Дистанционное по команде Диспетчера АСУНО; Локальное с помощью аппаратного переключателя в ШУНО. АРМ Диспетчера АСУНО (ОС Windows, статический IP): ПО AnCom Server RM + ПО АСУНО AnCom Light. Разделение доступа через пароли режимов Администрирования; Мониторинг и Управление всеми ШУНО системы АСУНО в едином информационном окне; Простая Настройка ШУНО; Детальная Диагностика каждого ШУНО: наличие напряжений в фидерах после предохранителей и пускателей, охранно-пожарная сигнализация, актуальность настроек, состояние канала связи. АРМ Диспетчера АСКУЭ: совместимое с электросчетчиком стороннее ПО АСКУЭ (необязательно). Примеры управления освещением Город, район, поселок Использование возможностей встроенного расписания ШУНО – разного для будних, выходных и праздничных дней, с коррекцией по датчику освещенности; «Ночной» режим экономии электроэнергии: уменьшение яркости за счет выключения определенных линий светильников; Раздельное управление яркостью в различных местах населенного пункта; Подключение счетчика электроэнергии для контроля наличия врезок (перерасход) или выгоревших светильников (недорасход), формирование отчетов об энергопотреблении. Парки, скверы и дворы Использование возможностей встроенного расписания ШУНО – разного для будних, выходных и праздничных дней, с коррекцией по датчику освещенности; Раздельное управление яркостью освещения для дорожек, площадок отдыха и парковок; Подключение счетчика электроэнергии для контроля наличия врезок (перерасход) или выгоревших светильников (недорасход), формирование отчетов об энергопотреблении. Улицы и трассы Управление по датчикам движения – освещение трассы только при наличии движущегося объекта; Использование возможностей встроенного расписания ШУНО – выставление заданного уровня яркости при наступлении утра и вечера на основе собственной базы для каждого часового пояса ("Гражданские сумерки"), с коррекцией по датчику освещенности; Раздельное управление яркостью освещения для основной трассы и съездов; Аварийное выключение линий при ремонтных работах. Офисные и заводские помещения Использование возможностей встроенного расписания ШУНО – разного для будних, выходных и праздничных дней; Раздельное управление яркостью освещения для проходной, разных этажей или частей помещения, парковки. Результаты Выполнение программ энергосбережения и инвестиционных программ (с получением прибыли из экономии электрической энергии) по модернизации парка наружного и промышленного освещения с окупаемостью от 3 лет. Управление, мониторинг, диагностика и настройка системы наружного освещения – из удаленного АРМ Диспетчера АСУНО. Уменьшение времени работы и увеличение срока эксплуатации светильников Привязка к графику "Гражданских сумерек"; Переход в режим ночного частичного освещения; Работа по датчику освещенности; Группировка участков по уровню освещенности; Контроль перегоревших светильников и наличия несанкционированного подключения нагрузок к линии («врезок»). Сокращение затрат на эксплуатационное обслуживание Отслеживание аварийных ситуаций в реальном времени; Оперативная локализация и диагностика аварийных ситуаций из АРМ Диспетчера АСУНО; Регистрация предаварийных состояний осветительной сети и устройств управления; Наличие охранной сигнализации в ШУНО; Автоматическое извещение ответственных лиц о текущей ситуации на объектах; Минимизация выездов персонала на объекты управления освещением; Автоматизированный беспроводной съем показаний со счетчиков электрической энергии. АРМ Диспетчера АСУНО: ПО AnCom Light Разделение доступа через пароли режимов Администрирования: Мониторинг, Управление, Настройка. Развертывание системы АСУНО Автонастройка Диспетчерского ПО АСУНО AnCom Light; Настройка ШУНО (контроллера АСУНО AnCom MC/L): дистанционная – из Диспетчерского центра, или локальная – в точке инсталляции/«на столе» (подключение напрямую к компьютеру или ноутбуку); Объединение ШУНО в Группы для оперативного мониторинга, управления и настройки. Мониторинг, Управление и Настройка системы АСУНО Понятный графический пользовательский интерфейс; Мониторинг и Управление всеми ШУНО системы АСУНО в едином информационном окне; Скрытые окна для детальной Диагностики и Настройки; Редактор для составления и оперативной коррекции годового расписания ШУНО (контроллера АСУНО AnCom MC/L). Диагностика системы АСУНО Несоответствие настроек ПО АСУНО AnCom Light и ШУНО (контроллера АСУНО AnCom MC/L); Незапланированное для предполагаемого состояния управляемых контакторов ШУНО наличие/отсутствие напряжения в фидерах после предохранителей и пускателей; Срабатывание дискретных датчиков (охрана, освещенность, движение, пожарный и т.п.); Выход температуры в ШУНО за заданные пределы; Выход напряжения питания контроллера АСУНО AnCom MC/L за заданные пределы; Устаревшее расписание работы ШУНО (контроллера АСУНО AnCom MC/L) – автоматическая загрузка актуального расписания; Устаревшая версия встроенного ПО ШУНО (контроллера АСУНО AnCom MC/L) – автоматическая загрузка и установка актуального ПО; Несоответствие встроенных часов ШУНО (контроллера АСУНО AnCom MC/L) с часами АРМ Диспетчера АСУНО – автоматическая синхронизация; Отсутствие связи с ШУНО (с контроллером АСУНО AnCom MC/L). АРМ Диспетчера АСКУЭ: подключение к системе любого стороннего ПО АСКУЭ Генерация, анализ и хранение отчетов по энергопотреблению, параметрам электрической сети (токи, напряжения, частота сети и др.) и качеству электроэнергии. Возможность автоматического отключения линий светильников при обнаружении перегрузок. Формирование заключений о количестве перегоревших светильников и наличия несанкционированного подключения нагрузок к линии («врезок») – на основе данных об энергопотреблении за текущий и предыдущий периоды. Контроль целостности кабеля для предотвращения его хищения (по выходу тока потребления за уставки). Представления данных об энергопотреблении в сбытовые и контролирующие организации. Коммутация каналов связи: «ПО АСУНО AnCom Light ↔ ШУНО (контроллер АСУНО AnCom MC/L)». Коммутация каналов связи: «ПО АСКУЭ (стороннее) ↔ ШУНО (счетчик электроэнергии)». * На стороне АРМ Диспетчера АСУНО – статический публичный IP, видимый из сети Интернет. * На стороне ШУНО – GPRS модем AnCom RM: Автоматическое установление соединения с АРМ Диспетчера АСУНО (ПО AnCom Server RM) после включения/восстановления питания модема. Встроенный механизм поддержания/восстановления онлайн канала связи. Резервирование канала связи на уровне сотового оператора – два держателя SIM-карт со встроенной программной поддержкой автоматического переключения между ними (в модемах AnCom RM/D). SMS-информирование на телефон обслуживающего персонала при срабатывания дискретного датчика в ШУНО. Простая SIM-карта с динамическим локальным адресом. Возможность работы системы без АРМ Диспетчера АСУНО и канала связи (GPRS модема) – только в автономном режиме управления (согласно встроенному расписанию и состояниям дискретных датчиков). Локальная настройка ШУНО производится на месте или «на столе» (подключение напрямую к компьютеру или ноутбуку). Режимы управления ШУНО (контроллера АСУНО AnCom MC/L) Автономный (возможна одновременная работа нескольких автономных подрежимов) Расписание утро-вечер – на основе собственной базы наступления утра и вечера для данной местности ("Гражданские сумерки"). Для компенсации отличий фактического времени наступления утра / вечера от расчётного, например, из-за рельефа местности, предусмотрены поправочные коэффициенты; Расписание ночь – частичное ночное освещение на основе заданного времени наступления ночи и утра; Собственное расписание для каждой Группы ШУНО; Разное расписание для будних, выходных, праздничных и особых дней; Встроенные часы контроллера АСУНО с элементом резервного питания, автоматическим переходом на летнее/стандартное время и автокоррекцией времени по часам АРМ Диспетчера АСУНО; По состоянию дискретного датчика: освещенности, движения, сигнализации – независимое управление или коррекция расписания. Дистанционный – оперативное групповое (ШУНО объединяются в Группы пользователем) и гибкое индивидуальное (каждым ШУНО по отдельности) управление из АРМ Диспетчера АСУНО – по беспроводным (Internet-GPRS) каналам связи. Ручной – локальное управление с помощью аппаратного переключателя ШУНО. Возможности контроллера АСУНО AnCom MC/L Полная поддержка режимов управления (дистанционный, автономный, ручной) ШУНО в рамках системы АСУНО AnCom Light. Интерфейсы контроллера: D_OUT: A, B, C, F, N, -12V – подключение управляемых контакторов для включения / выключения линий A, B, C, а также переключения с основного фидера F (при пропадании питания) – на резервный и обратно; IN_220V – контроль наличия/отсутствия напряжений в фидерах после предохранителей и пускателей – на линиях A`, B`, C`, A``, B``, C``, основном фидере F, входе ИБП; D_IN – 4 дискретных входа для подключения дискретных датчиков: освещенности, движения, охраны; Управление RS-232 / RS-485 – доступ к контроллеру по беспроводному каналу связи GPRS/Internet (через модемAnCom RM); Эл. счетчик RS-485 – подключение счетчика электрической энергии для организации доступа к нему со стороны АРМ Диспетчера АСКУЭ (ПО АСКУЭ). Питание контроллера: POWER DC 9…18V, 12V / 1 A. Встроенные часы реального времени Привязка к часовому поясу местности; Коррекция по часам АРМ Диспетчера АСУНО; Питание часов при пропаданиях первичного питания контроллера обеспечивается встроенной батареей. Рабочий диапазон температур -40…+70Сº. Пластмассовый корпус, крепление на DIN-рейку. Вес (в упаковке) 0,5 кг.

—

Королев

Комплекс для измерения коэффициента потерь вызовов AnCom ПАИК-КПВ

Описание: Назначение комплекса для измерения коэффициента потерь вызовов AnCom ПАИК-КПВ Программно-аппаратный информационный комплекс для измерения коэффициента потерь вызовов AnCom ПАИК-КПВ. Предназначен для автоматического выполнения циклов вызова на коммутируемой телефонной сети и определения КПВ - коэффициента потерь вызовов (Приказ Минсвязи РФ №113 от 27.09.2007), причин потерь вызовов, затухания, включая контроль затухания сигнала, передаваемого в сторону автоответчика. Комплекс построен на базе подключаемого к управляющему компьютеру модема AnCom ST. Для обеспечения многоканальности комплекса к управляющему ПК может быть подключено до 16-ти модемов AnCom ST. В состав комплекса AnCom ПАИК-КПВ, в качестве аппаратуры абонентских окончаний, могут быть включены специализированные малогабаритные автоответчики AnCom AT-3. Достоинства комплекса для измерения коэффициента потерь вызовов AnCom ПАИК-КПВ Основные достоинства комплекса AnCom ПАИК-КПВ: * Автоматические измерения коэффициента потерь вызовов. * Установка требуемых норм и автоматическое нормирование. * Определения причины потери вызова. * Автоматическое формирование базы данных, текстовое/графическое отображение информации о состоявшихся вызовах. * Совместимость с различными типами автоответчиков. * Возможность создания разветвленной сети. * Возможность построение многоканального информационного комплекса. * Наличие специализированного автоответчика AnCom AT-3.

51 300 руб.

Королев

Коммуникационный TCP-сервер AnCom Server RM

Описание: Назначение Программное обеспечение AnCom Server RM (коммуникационный TCP-сервер) функционирует в качестве службы Windows и является связующим звеном между GSM (GPRS, EDGE) или ZigBee модемами AnCom и диспетчерским программным обеспечением, работающим по TCP- или COM-портам. Законченное решение: Беспроводной канал передачи данных AnCom Серверная служба AnCom Server RM устанавливает соединения: * с модемами AnCom на узлах учета; * с диспетчерским ПО на управляющем компьютере. Реализуется надежный и безопасный канал связи между стандартными интерфейсами приборов учета (RS-232С, RS-485, RS-422, Ethernet) и программным обеспечением, работающим по TCP- или COM-портам на диспетчерских пунктах сбора и обработки данных. Количество поддерживаемых каналов данных (GSM модемов AnCom RM или mesh-сетей ZigBee) определяется вариантом поставки TCP-сервера AnCom Server RM. Достоинства * функционирует в качестве службы Windows; * графический пользовательский интерфейс для конфигурирования и управления службой AnCom Server RM; * поддержка GSM модемов AnCom: * поддержка идентификаторов и ATSWP; * Netmonitor и удаленная настройка; * упаковка принятых на диспетчерском пункте SMS сообщений (данные, тревога) в *.csv файл (для AnCom RM/K); * поддержка ZigBee модемов AnCom: * полный автоматизированный цикл развертывания mesh-сетей ZigBee: обнаружение, присоединение и конфигурирование узлов сети; * адресный доступ к узлам mesh-сети ZigBee; * настройка удаленного доступа к mesh-сети ZigBee через GSM шлюз AnCom RM; * до 128 узлов (модемов-"маршрутизаторов") на одну mesh-сеть; * поддержка диспетчерского ПО верхнего уровня, работающего по TCP- или COM-портам; * динамическое управление каналами: поддержка более 20000 точек учета; * прозрачный канал и устранение временных разрывов пакетов данных (поддержка протоколов Modbus, Profibus, МЭК 60870-5-101 и 60870-5-104); * встроенный конвертор Modbus RTU <=> Modbus TCP; * доступ к портам СИУ (универсальные аналогово/цифровые входы и выходы) по протоколу Modbus; * формирование логов и контроль соединения на TCP-портах.

—

Королев

Индустриальный GSM GPRS EDGE модем AnCom RMD

Описание: Назначение GSM GPRS EDGE модема AnCom RM/D Индустриальный GSM GPRS EDGE модем AnCom RM/D предназначен для обеспечения надежной, устойчивой и безопасной M2M связи в индустриальных территориально распределенных системах с высокими требованиями к надежности канала передачи данных. GSM GPRS EDGE модемы AnCom RM/D, работающие в сотовых сетях связи, нашли широкое применение в системах: коммерческого учета энергоресурсов (AСКУЭ и АСКУПЭ – газ, вода, тепло, электроэнергия), в системах управления технологическим процессом (АСУТП – управление резервным электропитанием, скважинами, насосами и т.п.), мониторинга окружающей среды, управления уличным освещением, контроля состояния инженерных сооружений, мониторинга транспорта, охраны зданий и территорий. При использовании GSM GPRS EDGE модемов AnCom RM/D совместно с коммуникационным сервером AnCom Server RM обеспечивается законченное решение: GPRS/EDGE канал передачи данных AnCom. Достоинства GSM GPRS EDGE модема AnCom RM/D GSM GPRS EDGE модем AnCom RM/D представляет собой сотовый терминал - полностью готовое к работе устройство, изготовленное на базе GSM модуля Wavecom, и не требующее дополнительных доработок: * GPRS/EDGE-канал: протоколы TCP/IP и UDP для устройств, критичных к разрыву принимаемых пакетов данных, например, использующих протокол Modbus; * CSD-канал: протокол V.110 для систем, критичных к времени доставки данных; * SMS-информирование при возникновении "событий" на дискретных входах СИУ; * Резервирование канала передачи - два держателя SIM-карт со встроенной программной поддержкой автоматического переключения между ними; * Любые IP-адреса: статические / динамические, локальные / публичные; * Автоматическое установление соединения после включения / восстановления питания; * Виды первичного питания: ~140..286В / 45…55Гц, =36…72В, =18…36В или =9…18В; * Основные типы интерфейсов: RS-232C или RS-485; * Дополнительные типы интерфейсов: RS-232C, RS-485, Ethernet, RS-422; * Буферы данных для систем с «трехпроводным» интерфейсом (RxD и TxD); * Устойчивая работа в непрерывном и необслуживаемом режимах; * Рабочий диапазон температур -40...+70C; * Независимый сторожевой таймер; * Светодиодная индикация уровня GSM-сигнала, передаваемых данных, режима работы и процесса установления соединения; * Встроенный протокол ATSWP, обеспечивающий «склеивание» пакетов на стороне приёма, удаленное конфигурирование модемов, маршрутизацию независимых потоков данных для комбинации интерфейсов, прозрачный «PING» контроль соединения; * Встроенная система измерения и управления (СИУ) - 3 выхода и 8 универсальных аналоговых/цифровых входов, обеспечивающих автоматическую передачу информации об изменениях своего состояния через CSD/GPRS/EDGE-канал или посредством SMS; * Встроенный датчик температуры; * Технологическое ПО в комплекте поставки: настройка, тестирование, удаленное конфигурирование, TCP/IP шлюз, локальный и удаленный контроль радио обстановки в точке установки модема, взаимодействие с Системой измерения и управления (СИУ) и т.п.; * Server RM – коммуникационный TCP-сервер. Связующее звено между модемами AnCom RM/D и функциональным программным обеспечением. Поддерживает идентификаторы и протокол ATSWP. Встроенный конвертор Modbus RTU <=> Modbus TCP; доступ к портам СИУ по протоколу Modbus; * Дистанционная модернизация встроенного ПО у пользователя.

—

Королев

Встраиваемый GSM GPRS EDGE модем AnCom RMM

Описание: Назначение встраиваемого GSM GPRS EDGE модема AnCom RM/M Встраиваемый GSM GPRS EDGE модем AnCom RM/M предназначен для применения в аппаратуре пользователя: в приборах учета, УСПД, контроллерах и т.п. Модем представляет собой сотовый GSM-терминал - модуль Wavecom Sierra Wireless Q2687H-408 с предустановленным программным обеспечением AnCom. При использовании GSM GPRS EDGE модемов AnCom RM/M совместно с коммуникационным сервером AnCom Server RM обеспечивается законченное решение: GPRS/EDGE канал передачи данных AnCom Достоинства встраиваемого GSM GPRS EDGE модема AnCom RM/M * GPRS/EDGE-канал: протоколы TCP/IP и UDP для устройств, критичных к разрыву принимаемых пакетов данных, например, использующих протокол Modbus; * CSD-канал: протокол V.110 для систем, критичных к времени доставки данных; * Любые IP-адреса: статические / динамические, локальные / публичные; * Буферы данных для систем с «трехпроводным» интерфейсом (RxD и TxD); * Рабочий диапазон температур -40...+70C; * Встроенный протокол ATSWP, обеспечивающий «склеивание» пакетов на стороне приёма, удаленное конфигурирование модемов, маршрутизацию независимых потоков данных для комбинации интерфейсов, прозрачный «PING» контроль соединения; * Поддержка всех сервисов модемов AnCom RM: коммуникационный сервер AnCom Server RM, технологическое ПО, удаленное конфигурирование модема и контроль радио обстановки, контроль канала связи и обеспечение его устойчивости; * Дистанционная модернизация встроенного ПО у пользователя.

—

Королев

Анализатор телефонных каналов AnCom TDA-5

Описание: Назначение анализатора телефонных каналов AnCom TDA-5 Анализатор телефонных каналов AnCom TDA-5 предназначен для измерения каналов ТЧ (Приказ Минсвязи РФ №43 от 15.04.96), инспектирования и исследования телефонных каналов. AnCom TDA-5 представляет собой измеритель телефонных каналов ТЧ, в составе которого имеется генератор измерительных сигналов и измеритель искажений сигнала. Прибор измеряет шумы квантования, нелинейные искажения, паразитные модуляции, дрожание фазы. Обеспечивает счет случайных событий, построение АЧХ и ГВП. Применяется в автоматизированных системах контроля качества телефонных каналов систем связи и приемопередатчиков систем передачи. Достоинства анализатора телефонных каналов AnCom TDA-5 Отличительной особенностью анализатора AnCom TDA-5 является проведение одновременных измерений всех параметров гармонического сигнала в реальном времени. При этом программное обеспечение наглядно представляет результаты измерений в частотной и во временной областях.

—

Королев

Анализатор потока Е1, тестер E1, ИКМ AnCom Е-9

Описание: Назначение анализатора потоков Е1, тестера ИКМ AnCom E-9 Анализатор цифровых каналов и трактов AnCom E-9 (анализатор потока Е1, тестер E1, ИКМ) предназначен для: * измерения показателей ошибок потоков Е1 2048 кбит/с в соответствии с рекомендациями ITU-T G.821, G.826, M.2100 и приказом Минсвязи РФ №92 от 10.08.96; * измерения джиттера, задержки, формы импульса и других параметров потоков E1, влияющих на качество передачи; * измерения параметров кабелей связи, применяемых для передачи стыкового сигнала Е1. Достоинства анализатора потоков E1, тестера ИКМ AnCom E-9 * автономный прибор - двухканальный тестер ИКМ для измерения потоков E1 на базе встроенного компьютера с Windows CE; * высококачественный цветной экран с сенсорным управлением; * настольный и ручной варианты использования; * графическое представление результатов измерений с возможность их визуального сопоставления; * архив измерений, сохранение и загрузка конфигураций; * связь с ПК по USB-интерфейсу для вывода на печать результатов измерений и копирования данных; * сменный блок аккумуляторов; * совместимость с AnCom TDA-5 и TDA-9 при тестировании каналов ТЧ, образованных потоком Е1 и оценке качества передачи речи.

—

Королев

Анализатор аналоговых систем передачи АСП AnCom А-7311

Описание: Назначение анализатора аналоговых систем передачи (АСП) AnCom А 7/311 AnCom A-7/311 - современный анализатор аналоговых систем передачи (АСП). Измерительные возможности: генератор измерительных сигналов, селективный измеритель уровня, частотомер, рефлектометр, анализатор спектра, измеритель защищенности, ЧХ затухания (в.т.ч. NEXT), импеданса, асимметрии, счет случайных событий. Прибор предназначен для измерения (в диапазоне частот 0,04…4096 кГц) и нормирования каналов, трактов, оборудования связи – паспортизация, цифровое уплотнение, испытания: * аналоговых систем передачи (АСП) - приказ Минсвязи РФ №4 от 08.01.97, * каналов тональной частоты (ТЧ) - приказ Минсвязи РФ №43 от 15.04.96. Достоинства анализатора аналоговых систем передачи (АСП) AnCom А 7/311 Основные особенности анализатора AnCom A-7/311: * 2-х и 4-х проводное подключение; * ручной и автоматический (по сценарию) режим; * неограниченные возможности создания измерительных решений (фильтры, маски, конфигурации, сценарии); * нетбук (ОС «Windows 7») в комплекте поставки; * предустановленный режим «СуперСел», обеспечивающий в диапазоне до 1024 кГц: * контроль спектрального состава сигналов с разрешением до 1 Гц; * построение АЧХ передачи и отражения с разрешением до 1 Гц; * управление удаленным анализатором (через локальную сеть или Internet – посредством коммуникационных возможностей нетбука и ОС Windows); * подсистемы нормирования, протоколирования и представления результатов; * пакетный режим - управление анализатором средствами программного обеспечения пользователя; * заменяет селективные вольтметры, анализаторы спектра и характериографы, например, ET-100, ET-90, ET-70.

286 200 руб.

Королев

Автономный GSM GPRS SMS модем-логгер AnCom RMK

Описание: Назначение автономного GSM GPRS SMS модема-логгера AnCom RM/K с функцией УСПД расходомера и датчика давления Влагозащитные (IP67, 68) GSM-модемы с автономным питанием серии AnCom RM/K позволяют организовать удаленный сбор данных с измерителей расхода и давления – жидкостей, газов, пара и топлива. Различные варианты исполнения AnCom RM/K обеспечивают работу модема – как в качестве «SMS-логгера» для импульсных расходомеров и аналоговых датчиков давления, так и в качестве «связного GPRS-модема» для интеллектуальных измерителей расхода и давления с последовательным интерфейсом (RS-485). Оба варианта исполнения модема AnCom RM/K поддерживают SMS информирование при возникновении нештатных событий (срабатывание сигнализационных входов и выход измеряемых/технологических параметров за установленные пределы). Достоинства автономного GSM GPRS SMS модема-логгера AnCom RM/K с функцией УСПД расходомера и датчика давления * Автономная работа от встроенной батареи до 5 лет; * Встроенные часы; * Степень защиты IP67 и 68; * Рабочий диапазон температур -40...+70C; * Вариант исполнения «SMS-логгер» * передача данных через SMS-сообщения; * архив формируемых SMS-сообщений; * настраиваемая периодичность отправки SMS; * 2 входа подключения аналоговых датчиков давления; * 2 входа подключения импульсных расходомеров; * 2 входа подключения датчиков телесигнализации; * 2 выхода типа ОК для подключения исполнительных устройств; * служба AnCom Registrator для приема SMS-сообщений и перенаправления их в базу данных; * Вариант исполнения «связной GPRS-модем» * передача данных через GPRS/EDGE канал связи; * контроль канала связи, обеспечение его устойчивости, резервная SIM-карта; * настраиваемое расписание выхода на связь; * интерфейс RS-485 для подключения интеллектуальных расходомеров и датчиков давления; * 2 входа подключения импульсных расходомеров; * 4 входа подключения датчиков телесигнализации; * 4 выхода типа ОК для подключения исполнительных устройств; * светодиодная индикация режимов работы; * программный коммуникационный сервер (служба) AnCom Server RM, обеспечивающий стыковку интеллектуальных измерителей с диспетчерским ПО, либо перенаправляющий SMS-отчеты в *.csv файл или базу данных MySQL, Oracle; * Установление GSM соединения: * в соответствии с настроенным расписанием/периодичностью, * при выходе измеряемых/технологических параметров за установленные пределы, * по событиям на дискретных входах, * по команде от обслуживающего персонала (магнитный переключатель); * Аналоговые и цифровые датчики запитываются от модема; * SMS-информирование при возникновении нештатных "событий"; * Независимый сторожевой таймер; * Встроенный датчик температуры; * Контроль напряжения на батарее; * Удобное технологическое ПО для настройки и пуско-наладки модема; * Дистанционная модернизация встроенного ПО у пользователя.

—

Королев

TSMU Анализатор радиосетей RS

Описание: В сетях мобильной радиосвязи нужно иметь точную информацию о качестве приема в любом месте и в любое время. Анализатор радиосетей R&S®TSMU от Rohde&Schwarz представляет собой небольшой прибор, обладающий отличными характеристиками независимо от того, с каким стандартом связи он работает. Он удовлетворяет требованиям сетевых операторов, органов надзора, железнодорожных компаний и поставщиков инфраструктуры. Измеряемые данные регистрируются и обрабатываются программным обеспечением R&S®ROMES от компании Rohde&Schwarz. * Диапазон частот: от 80 МГц до 3 ГГц * Полоса: 4 МГц * Разрешающая способность по частоте: 10 кГц * Интерфейс FireWire IEEE 1394 * Прецизионная синхронизация GPS PPS * Широкий диапазон питающих напряжений: от 9 В до 18 В постоянного тока * Удобное, портативное и компактное решение: ширина 150 мм, высота 80 мм, глубина 170 мм и масса всего 1,5 кг Общие характеристики * Диапазон частот: от 80 МГц до 3 ГГц * Полоса: 4 МГц * Разрешающая способность по частоте: 10 кГц * Интерфейс FireWire IEEE 1394 * Прецизионная синхронизация GPS PPS * Малая потребляемая мощность: 8 Вт (ном.) * Широкий диапазон питающих напряжений: от 9 до 18 В постоянного тока * Удобное, портативное и компактное решение: ширина 150 мм, высота 80 мм, глубина 170 мм и масса всего 1,5 кг PN сканер WCDMA/CDMA2000® * Все диапазоны WCDMA (с I по IX)/все частоты CDMA * Демодуляция BCH и декодирование всех SIB (WCDMA) * 2500 динамических каналов приема * Чувствительность до –122 дБмВт * Динамический диапазон до 29 дБ * Все диапазоны GSM * Чувствительность до –112 дБмВт * Анализ помех (C/Ш, тип, источник, местоположение) * Декодирование уровня 3 “Типы системной информации от 1 до 4” (например, ARFCN, NCC, BCC, CI, LAC, MNC, MCC) * Диапазон частот от 80 МГц до 3 ГГц * Запуск по времени или дистанционно (скорость выборки: 1,6 мс в режиме запуска по времени, 2 мс в режиме дистанционного запуска для одной частоты) * Измерение в соответствии с критерием Ли * Многостандартность и многодиапазонность * Мощность в канале (средняя, пиковая, среднеквадратическая) * Работа со всеми диапазонами GSM, WCDMA, CDMA, TETRA, WiMAX, а также с радиовещательными и ТВ диапазонами

—

Королев

TSMQ Анализатор радиосетей RS

Описание:  Радиочастотный сканер R&S®TSMQ обладает непревзойденными возможностями анализа и оптимизации сетей мобильной связи. Удобный, компактный прибор R&S®TSMQ позволяет одновременно выполнять PN сканирование WCDMA, CDMA2000® и сканирование сети GSM, обладая при этом непревзойденными характеристиками. Кроме того, поддерживаются аналоговые измерения радиочастотной мощности (CW). Широкополосный входной РЧ интерфейс обеспечивает максимальную гибкость измерений во всех частотных диапазонах независимо от используемого стандарта. Даже не получившие широкого распространения сочетания частот и технологий, такие как UMTS900, не представляют особых проблем для архитектуры входных цепей R&S®TSMQ. В сочетании с программным обеспечением R&S®ROMES, R&S®TSMQ превращается в мощный инструмент оптимизации сотовой сети. * Одновременные многостандартные измерения в ходе одного тестового проезда * WCDMA, GSM, CDMA2000® и CW * Самый быстрый в мире сканер * Демодуляция широковещательной информации с применением технологий 3-го поколения с несколькими несущими * Небольшой вес и потребляемая мощность: можно носить в маленьком рюкзаке * Идеально подходит для работы внутри помещений Технические характеристики Общие РЧ характеристики Диапазон частот от 80 МГц до 3 ГГц Коэффициент шума f ≤ 2,2 ГГц, предусилитель вкл. 10 дБ (ном.) Погрешность задающего генератора ±0,01´10-6 (синхронизация от сигнала 1 Гц системы GSM) Долговременная нестабильность задающего генератора 1´10-6/год Температурный дрейф задающего генератора от 0 до 30 °C 2 ´ 10-6 от 30 до 40 °C дополнительно 2 ´ 10-6/10 °C IP3 Предусилитель вкл. –9 дБмВт (ном.) Предусилитель откл. +3 дБмВт (ном.) Точка сжатия на 1дБ –15 дБмВт WCDMA Диапазоны Диапазоны WCDMA с I по IX и определенные пользователем (с разрешением 200 кГц) Пилотное сканирование до 512 пилотных каналов Многочастотное сканирование макс. 12 несущих Полосы ПЧ 4,12 МГц Скорость измерения одиночный режим HS: от 1 до 50 Гц HD: 5 Гц UHS: 333 Гц двойной режим HS: от 1 до 10 Гц HD: 2 Гц тройной режим HS: от 1 до 5 Гц HD: 1 Гц Динамический диапазон измерения мощности от –114 до –20 дБмВт Погрешность измерения мощности ном. <1,5 дБ (Ec/Io) при Ec/Io > –12 дБ ном. <1 дБ (RSCP) Время захвата синхронизации 5 пилот сигналов HS: 10 мс (ном.) HD: 24 мс (ном.) Уровень синхросигнала Ec/Io HS: <–14,5 дБ HD: <–25 дБ Динамический диапазон Ec/Io HS: 20 дБ HD: 29 дБ Демодуляция канала BCH Ec/Io HS: ≥–14 дБ HD: ≥–25 дБ Подавление соседнего канала >70 дБ (ном.) Число динамических каналов макс. 2500 (5000 при измерении многолучевого распространения) Кодовая скорость ложных сигналов <10–9 Тактовая частота для синхронизации частота 1 Гц GPS /GSMWCDMA GSM Диапазоны GSM 420/450/750/850/900/1700/1800/1900, GSM-E, GSM-R Режим измерения Измерение кодовой мощности SCH Измерение полной мощности TCH внутри диапазона Демодуляция системной информации BCCH типа 3 Скорость измерения одиночный режим до 100 каналов/с с демодуляцией SCH 1,2 с (ном.); 1,9 с (макс.) для диапазона GSM 900 3,8 с (ном.); 5,3 с (макс.) для диапазона GSM 1800 двойной режим до 40 каналов/с с демодуляцией SCH 3,2 с (ном.); 4 с (макс.) для диапазона GSM 900 10 с (ном.); 14 с (макс.) для диапазона GSM 1800 тройной режим до 25 каналов/с с демодуляцией SCH 5,2 с (ном.); 6,5 с (макс.) для диапазона GSM 900 16 с (ном.); 22 с (макс.) для диапазона GSM 1800 Динамический диапазон измерения мощности от –112 до –20 дБмВт Погрешность измерения мощности ±1 дБ (ном.) Зависимость вероятности детектирования первого BSIC от C/I в соседнем канале 98 % для C/I > +2 дБ Зависимость детектирования BSIC после первого декодирования от C/I в соседнем канале C/I > –11 дБ Минимальное значение C/I для измерения кодовой мощности SCH после декодирования первого BSIC C/I > –11 дБ Минимальное значение C/I для демодуляции первого BCCH (CI, MNC, MCC, LAC) C/I > 2,5 дБ Тактовая частота для синхронизации сигнал 1 Гц (PPS) системы GPS, встроенный в GSM (синхроканал) CDMA2000®[1] Диапазоны Диапазоны класса SR1 (от 1 до 10), включая US Cellular, PCS 1900, European 450 Сканирование пилот-каналов до 512 пилот-каналов Входная полоса частот 1,22 МГц Длина сканирования 12288 тактов (10 мс) Скорость измерения одиночный режим 10 Гц (512 пилот-каналов, F-PICH – один канал) двойной режим 5 Гц тройной режим 4 Гц Динамический диапазон измерения мощности от –12 до –131 дБмВт (полная мощность F-PICH) Погрешность измерения без многолучевого распространения Ec/Io > –10 дБ: ±0,4 дБ (ном.) с многолучевым распространением Ec/Io > –10 дБ: ±0,7 дБ (ном.) Уровеньсинхросигнала Ec/Io Помеха CDMA2000®, быстрый режим <–16,5 дБ (ном.) (F-PICH) <–25,5 дБ (ном.) (F-SYNC) белый Гауссовский шум, быстрый режим <–20,2 дБ (ном.) (F-PICH) <–29,2 дБ (ном.) (F-SYNC) Скорость синхронизации одиночный режим 100 мс (Ec/Io > –15 дБ) 200 мс (Ec/Io ≤ –15 дБ) двойной режим 200 мс (Ec/Io > –15 дБ) 400 мс (Ec/Io ≤ –15 дБ) тройной режим 240 мс (Ec/Io > –15 дБ) 480 мс (Ec/Io ≤ –15 дБ) Демодуляция демодуляция синхроканала <0,5 с быстрая демодуляция синхроканала <0,1 с Динамический диапазон Ec/Io 30 дБ (ном.) Кодовая скорость ложных сигналов <10–9 Число динамических каналов макс. 2500 (5000 при измерении многолучевого распространения) Тактовая частота для синхронизации частота 1 Гц GPS /GSMCDMA РЧ мощность Режим измерения одна частота, несколько каналов Ввод частоты одна частота, список частот, диапазон частот Погрешность уровня ±1,0 дБ ≤ 3 ГГц (ном.) Полоса (3 дБ) режим одной частоты от 12,5 до 4000 кГц многоканальный режим от 200 до 4000 кГц Динамический диапазон измерения мощности в канале GSM от –110 до –20 дБмВт WCDMA от –95 до –20 дБмВт Время выборки многоканальный режим от 100 до 650 мкс Время измерения от 0,1 до 1000 мс Минимальная длительность цикла 1,6 мс Время установки частоты от 9,3 до 25 мс Типовая скорость измерения многоканальный режим 1,6 мс для 19 каналов GSM-R 76 мс для 124 каналов GSM 900 208 мс для 373 каналов GSM 1800 Подавление соседнего канала GSM 30 дБ WCDMA 60 дБ Детекторы пиковый, усредняющий, среднеквадратический Режимы синхронизации внутренний источник тактовой частоты синхронизация по времени синхронизация по внешнему событию дистанционный запуск Подавление ПЧ 0 дБ, 10 дБ, 15 дБ Предусилитель 10 дБ автоматический/ручной Тактовая частота для синхронизации сигнал 1 Гц (PPS) системы GPS Разъемы на задней панели FireWire I + II розетка IEEE 1394, 6 контактов RF IN розетка N, входное сопротивление 50 Ом, КСВ=2,0 (ном.) DC IN штекер с защелкой, 3 контакта, вход источника питания от 9 В до 18 В постоянного тока PPS IN розетка BNC, от 3 до –5 В ТТЛ для сигнала 1 Гц (PPS) системы GPS (точная синхронизация по спаду импульса) PULSE IN розетка BNC, многофункциональный вход (например, вход дистанционного запуска) допустимый диапазон входного сигнала: от 3 до 15 В Механические характеристики Рабочая температура от 0 до +45 °C Температура хранения от –20 до +70 °C Относительная влажность 95 % при +40 °C Синусоидальная вибрация от 5 до 150 Гц; макс. 2 g при 55 Гц Вибрация случайного характера от 10 до 500 Гц Удар ударный спектр 40 g Электромагнитная совместимость EN 61326-1: 1997 + A1: 1998 + A2: 2001E1 95/54/EC E1 ECE-R10 Электробезопасность EN 61010-1: 1993 + A2: 1005 Стандарт качества разработано и изготовлено в соответствии с ISO 9000 Источник питания от 9 до 18 В постоянного тока Потребляемый ток 650 мА при 12 В постоянного тока Габариты (Ш × В × Г) 150 мм × 80 мм × 170 мм Масса 1,5 кг

—

Королев

TSML Анализатор радиосетей RS

Описание: Семейство анализаторов радиосетей R&S®TSML от Rohde&Schwarz идеально подходит для выполнения быстрых, эффективных, точных и экономичных измерений с целью оптимизации сети мобильной радиосвязи. Семейство анализаторов радиосетей R&S®TSML позволяет выбрать прибор, максимально удовлетворяющий вашим требованиям. Семейство включает четыре типа анализаторов, каждый из которых предназначен для решения своих специфических задач. Измеряемые данные можно регистрировать и обрабатывать программным обеспечением R&S®ROMES от компании Rohde&Schwarz. Кроме того, благодаря открытому пользовательскому интерфейсу можно использовать собственное программное обеспечение. * Диапазон частот: от 80 МГц до 3 ГГц, 6 ГГц для TSML-CW * Полоса: 4 МГц * Разрешающая способность по частоте: 10 кГц * Интерфейс FireWire IEEE 1394 * Прецизионная синхронизация GPS PPS * Малая потребляемая мощность: 8 Вт (ном.) * Широкий диапазон питающих напряжений от 9 В до 18 В пост. тока * Удобное и компактное решение: * Ш x В x Г: 150 мм x 80 мм x 170 мм * Масса всего 1,5 кг Особенности * Широкополосные приемники (от 80 МГц до 3 ГГц, 6 ГГц для TSML-CW) * Все диапазоны GSM, WCDMA, CDMA2000®1X и CW перекрываются четырьмя моделями * Экономически выгодное решение для измерений в сетях одного стандарта * Простое сопряжение со специальным программным обеспечением за счет открытого интерфейса * Снижение стоимости и времени измерений за счет параллельной работы двух или трех блоков R&S®TSML в ходе анализа переключения между сотами (например, WCDMA и GSM) * Небольшой размер и вес, аналогично R&S®TSMU * Решение “под ключ” с ПО R&S®ROMES * Гибкое расширение системы за счет подключения других регистрирующих устройств, например, тестовых мобильных телефонов, GPS и других приемников * Возможна конфигурация в виде рюкзака, чемодана или автомобильной 19-дюймовой стойки * Измерение покрытия WiMAX с помощью TSML-CW

—

Королев

GSM GPRS EDGE модем AnCom RMS

Описание: Назначение GSM GPRS EDGE модема AnCom RM/S GSM GPRS EDGE модемы AnCom RM/S, работающие в сотовых сетях связи, ориентированы на применение в системах коммерческого учета энергоресурсов (AСКУЭ и АСКУПЭ) – энерго- и теплоучёта. GSM GPRS EDGE модем AnCom RM/S предназначен для обеспечения надежной, устойчивой и безопасной M2M связи в индустриальных территориально распределенных системах с высокими требованиями к надежности канала передачи данных. AnCom RM/S продолжает линейку модемов общего применения и является модификацией GSM модема AnCom RM/D в уменьшенном корпусе: с сохранением аппаратно/программных возможностей и оптимизацией соотношения цена/функциональность при ограниченном количестве вариантов исполнения – для решения задач AСКУЭ и АСКУПЭ. При использовании GSM GPRS EDGE модемов AnCom RM/S совместно с коммуникационным сервером AnCom Server RM обеспечивается законченное решение: GPRS/EDGE канал передачи данных AnCom RM/S. Достоинства GSM GPRS EDGE модема AnCom RM/S GSM GPRS EDGE модем AnCom RM/S представляет собой сотовый терминал - полностью готовое к работе устройство, изготовленное на базе GSM модуля Wavecom, и не требующее дополнительных доработок: * GPRS/EDGE-канал: протоколы TCP/IP и UDP для устройств, критичных к разрыву принимаемых пакетов данных, например, использующих протокол Modbus; * CSD-канал: протокол V.110 для систем, критичных к времени доставки данных; * Любые IP-адреса: статические / динамические, локальные / публичные; * Автоматическое установление соединения после включения / восстановления питания; * Встроенный адаптер первичного питания: ~85…264VAC, =120…370 VDC; потребляемая мощность: 0,2…7 ВА; * Тип интерфейса: RS-232C или RS-485 без гальванической развязки; * Буферы данных для систем с «трехпроводным» интерфейсом (RxD и TxD); * Рабочий диапазон температур -40...+70C; * Независимый сторожевой таймер; * Светодиодная индикация уровня GSM-сигнала, передаваемых данных, режима работы и процесса установления соединения; * Встроенный протокол ATSWP, обеспечивающий «склеивание» пакетов на стороне приёма, удаленное конфигурирование модемов, маршрутизацию независимых потоков данных для комбинации интерфейсов, прозрачный «PING» контроль соединения; * 2 цифровых входа телесигнализации, обеспечивающих автоматическую передачу информации о тревожных событиях через CSD/GPRS/EDGE-канал или посредством SMS; * Встроенный датчик температуры; * Технологическое ПО в комплекте поставки: настройка, тестирование, удаленное конфигурирование, TCP/IP шлюз, локальный и удаленный контроль радио обстановки в точке установки модема, взаимодействие с Системой измерения и управления (СИУ) и т.п.; * Server RM – коммуникационный TCP-сервер. Связующее звено между модемами AnCom RM и функциональным программным обеспечением. Поддерживает идентификаторы и протокол ATSWP. Встроенный конвертор Modbus RTU <=> Modbus TCP; доступ к портам СИУ по протоколу Modbus; * Дистанционная модернизация встроенного ПО у пользователя.

—

Королев

ТПР1 Турбинный преобразователь расхода

Описание: Турбинные преобразователи расхода (ТПР) предназначены для выдачи информации об объемном расходе измеряемой жидкости в виде частотного электрического сигнала синусоидальной формы при наземных (стендовых) испытаниях изделий.  Измеряемая среда:  1. группа - неагрессивные смазывающие жидкости (углеводородистые топлива, жидкости гидросистем, промышленные масла);  2. группа - неагрессивные несмазывающие жидкости (вода, спирт, аммиак);  3. группа - однофазные криогенные жидкости (оксид, энерген);  4. группа - агрессивные жидкости (амил меланж I).  Кинематическая вязкость измеряемой cреды до 100 мм2/с (сСТ).  Температура измеряемой cреды:  от -200° С до +200° С - для неагрессивных и однофазных криогенных жидкостей,  от -60° С до +50° С - для агрессивных жидкостей.  Гигиенический сертификат N° 06-806 от 26.06.97г.;  Внесены в Государственный Реестр под N° 8326-90;  Межповерочный интервал 1 год.

—

Королев

ТПР-0475 Термоэлектрический преобразователь

Описание: Термоэлектрический преобразователь ТПР-0475 платинородий-платинородиевыйпредназначен для измерения температуры расплавов меди в конвертерах и газов под сводом отражательной печи. Технические характеристики изделий термоэлектрические преобразователи ТПР-0475 платинородий-платинородиевые: * Рабочий диапазон измеряемых температур: * - при измерении температуры расплавов меди - 600ºС-1500ºС; * - при измерении температуры газов - 600ºС-1550ºС; * Условное обозначение НСХ - B; * Показатель тепловой инерции изделия термоэлектрический преобразователь ТПР-0475 платинородий-платинородиевый - не более 180с; * Класс - 3; * Арматура изделия термоэлектрический преобразователь ТПР-0475 платинородий-платинородиевый - карбид кремния, сплав алюминиевый.

—

Королев

ТПР-0290 Термоэлектрический преобразователь

Описание: Термоэлектрический преобразователь ТПР-0290 платинородий-платинородиевыйпредназначен для измерения температуры жидкой стали путем кратковременного помещения пакета термопреобразователя в измеряемую среду с последующей его заменой. Технические характеристики изделий термоэлектрические преобразователи ТПР-0290 платинородий-платинородиевые: * Рабочий диапазон измеряемых температур - 1000ºС-1800ºС; * Условное обозначение НСХ - B; * Показатель тепловой инерции изделия термоэлектрический преобразователь ТПР-0290 платинородий-платинородиевый - не более 2с; * Класс - 2 или 3; * Время пребывания пакета термопреобразователя в раскаленной стали (время одного измерения) - не более 5с; * Габариты изделия термоэлектрический преобразователь ТПР-0290 платинородий-платинородиевый: * - длина - 1600мм-4500мм.

—

Королев

ТПП-0788 Термоэлектрический преобразователь

Описание: Термоэлектрический преобразователь ТПП-0788 платинородий-платиновыйпредназначен для измерения температуры расплавленного металла путем кратковременного (5с) помещения пакета термопреобразователя в измеряемую среду со следующей его заменой. Технические характеристики изделий термоэлектрические преобразователи ТПП-0788 платинородий-платиновые: * Рабочий диапазон измеряемых температур - 900ºС-1400ºС, 1300ºС-1700ºС; * Условное обозначение НСХ - S; * Показатель тепловой инерции изделия термоэлектрический преобразователь ТПП-0788 платинородий-платиновый - не более 2с; * Класс - 2; * Габариты изделия термоэлектрический преобразователь ТПП-0788 платинородий-платиновый: * - длина - 1600мм, 2500мм, 3150мм.

—

Королев

Имитатор телефонных каналов AnCom Canal-5

Описание: Назначение Имитатор телефонных каналов AnCom Canal-5 предназначен для проведения испытаний телекоммуникационного оборудования путем воспроизведения электрических характеристик выделенного канала тональной частоты (ТЧ) в четырех- и двухпроводном окончании, а также канала коммутируемой телефонной сети. Достоинства * обеспечивает измерения параметров сигналов, поступающих в телефонные каналы от оборудования передачи данных (модемов и устройств на их основе) и нормируемых по ГОСТ 25007, ГОСТ 208555 и ГОСТ 26557; * может быть использован для проведения испытаний телефонных аппаратов общего применения на соответствие требованиям ГОСТ 7153; * рекомендован Минсвязи РФ в качестве базового оборудования для сертификационных испытаний аппаратуры передачи данных в соответствии с РД 45.121-99.

1 103 000 руб.

Королев

Автоответчик AnCom AT-9

Описание: Назначение автоответчика AnCom AT-9 Автоответчики AnCom AT-9 совместно с анализатором систем связи AnCom TDA-9 предназначены для выполнения автоматических измерений качества и контроля устойчивости сетей связи. Автоответчики выпускаются в трех вариантах исполнения: * AnCom AT-9/AT-3 – автоответчик тональный для использования в системах контроля ТфОП. * AnCom AT-9/FXO – автоответчик речевой, поддерживает интерфейс FXO и может применяться на традиционных ТфОП сетях, мультисервисных сетях - МСС, сетях Интернет-телефонии - VoIP, сетях мобильной GSM, CDMA, 3G и спутниковой связи (при использовании соответствующего шлюза). * AnCom AT-9/GSM – автоответчик речевой для прямого подключения к сети подвижной связи GSM и проведения мобильных измерений. Измерительные сигналы, формируемые автоответчиком в исполнении AnCom AT-9/AT-3, позволяют осуществлять: * измерение показателей устойчивости функционирования сетей по коэффициенту потерь вызовов (КПВ). Измерительные сигналы, формируемые автоответчиками в исполнениях AnCom AT-9/FXO и AnCom AT-9/GSM, позволяют осуществлять: * определение показателей качества передачи речи объективным методом согласно рекомендации ITU-T P.862: MOS Mean Opinion Score (Средняя экспертная оценка разборчивости речи); * измерение параметров эхо в зависимости от задержки (ITU-T G.131); * контроль достоверности и искажений передачи DTMF-символов (ITU-T Q.23, Q.24); * измерение показателей устойчивости функционирования сетей по коэффициенту потерь вызовов (КПВ). Достоинства автоответчика AnCom AT-9 Основные достоинства автоответчика AnCom AT-9: * Подключение автоответчиков к сетям связи: * AnCom AT-9/AT-3 и AnCom AT-9/FXO поддерживают стандартный интерфейс FXO (абонентский стык) и могут подключаться к любому оборудованию, поддерживающему интерфейс FXS (стык АТС, шлюза и т.п.). Работоспособны на сельских линиях связи; * AnCom AT-9/GSM поддерживает прямое подключение к сети подвижной связи GSM без использования шлюза. * Питание автоответчиков: * AnCom AT-9/AT-3 и AnCom AT-9/FXO осуществляется от интерфейса FSX (от абонентской линии АТС или шлюза); * AnCom AT-9/GSM может питаться от бортовой сети автомобиля при проведении мобильных измерений, либо от сети ~220В / 50 Гц через комплектный источник питания. * Возможность настройки параметров сигнала (задание режима). * Компактность.

8 650 руб.

Королев

Б5-851 источник питания

Б5-85/1 Описание: Источники питания постоянного тока Б5-85, Б5-85/1, Б5-85/2 предназначены для электропитания радиоэлектронной аппаратуры стабилизированным постоянным напряжением или током при лабораторных исследованиях, эксплуатации, производстве и обслуживании. Заменяют источники питания Б5-70, Б5-71, Б5-71/xM. Технические характеристики: * Поразрядная установка напряжений с дискретностью 10 мВ. * Поразрядная установка токов с дискретностью 10 мА. * Любые комбинации выходного напряжения и тока при условии не превышения выходной мощности 150(300) Вт. * Измерение и цифровая индикация значений выходного напряжения и тока. * Коррекция коэффициента мощности. * Защита от перегрузок. * Терморегулированиесистемы вентиляции. * Работа в режиме дистанционного управления через интерфейс RS-232. * Нестабильность выходного напряжения: по сети ±(0,001 Uвых + 0,001) В по нагрузке ±(0,001 Uвых + 0,005) В * Нестабильность выходного тока: по сети ±(0,001 Iвых + 0,005) А по нагрузке ±(0,005 Iвых + 0,005) А * Погрешность измерения: напряжения ±(0,001 Uвых + 0,005) В тока ±(0,005 Iвых + 0,005) А Параметры Б5-85 Б5-85/1 Пределы Uвых, В 1,00 – 75,00 Пределы Iвых, А 0,01 - 10,00 0,01 - 20,00 Мощность нагрузки Pвых, Вт 150 300 Потребляемая мощность Pвх, Вт 220 350 Масса, кг 1,8 2,2 Габариты (ширина х глубина х высота), мм 260 х 210 х 70

68 550 руб.

Королев

Б5-85 источник питания

Б5-85 Описание: Источники питания постоянного тока Б5-85, Б5-85/1, Б5-85/2 предназначены для электропитания радиоэлектронной аппаратуры стабилизированным постоянным напряжением или током при лабораторных исследованиях, эксплуатации, производстве и обслуживании. Заменяют источники питания Б5-70, Б5-71, Б5-71/xM. Технические характеристики: * Поразрядная установка напряжений с дискретностью 10 мВ. * Поразрядная установка токов с дискретностью 10 мА. * Любые комбинации выходного напряжения и тока при условии не превышения выходной мощности 150(300) Вт. * Измерение и цифровая индикация значений выходного напряжения и тока. * Коррекция коэффициента мощности. * Защита от перегрузок. * Терморегулированиесистемы вентиляции. * Работа в режиме дистанционного управления через интерфейс RS-232. * Нестабильность выходного напряжения: по сети ±(0,001 Uвых + 0,001) В по нагрузке ±(0,001 Uвых + 0,005) В * Нестабильность выходного тока: по сети ±(0,001 Iвых + 0,005) А по нагрузке ±(0,005 Iвых + 0,005) А * Погрешность измерения: напряжения ±(0,001 Uвых + 0,005) В тока ±(0,005 Iвых + 0,005) А Параметры Б5-85 Б5-85/1 Пределы Uвых, В 1,00 – 75,00 Пределы Iвых, А 0,01 - 10,00 0,01 - 20,00 Мощность нагрузки Pвых, Вт 150 300 Потребляемая мощность Pвх, Вт 220 350 Масса, кг 1,8 2,2 Габариты (ширина х глубина х высота), мм 260 х 210 х 70

56 000 руб.

Королев

Б5-841 источник питания постоянного тока

Б5-84/1 Описание: Источник питания Б5-84/1 предназначены для воспроизведения напряжения постоянного тока или силы постоянного тока, измерения величины выходного напряжения постоянного тока и выходного постоянного тока, питания устройств стабилизированным напряжением постоянного тока или постоянным током. Источники питания Б5-84/1 могут быть применены при наладке, контроле, ремонте приборов и систем различного назначения. Основные данные Б5-84/1 Б5-84 Б5-84/1 Выходное напряжение, В 0 - 20 0 - 100 Выходной ток, А 0 - 3 0 - 1 Погрешность индикации выходного напряжения, В ±0,3 ±3,0 Погрешность индикации выходного тока, А ±0,06 ±0,05 Нестабильность выходного напряжения от изменения напряжения питающей сети, % 0,02 0,02 Нестабильность выходного тока от изменения напряжения питающей сети, % 0,05 0,05 Нестабильность выходного напряжения при изменении тока нагрузки, % 0,03 0,03 Нестабильность выходного тока при изменении напряжения на нагрузке, % 1,0 1,0 Пульсации выходного напряжения, мВ 0,5 0,5 Пульсации выходного тока, % 0,1 0,1 * Два 3-разрядных индикатора (U, I) * Регулировки: грубо, плавно Питание: 230 В, 50 Гц Потребляемая мощность, В · А * 280 (Б5-84/1) Габариты 115х185х360 мм Масса, кг: * 5,5 (Б5-84/1) table.data td {vertical-align: top !important; text-align: center} table.data tr.caption td {vertical-align: middle} table.data td.left {text-align: left}

26 000 руб.

Королев

КШЗ-10Н заземление

Описание: Предназначен для заземления проводов отключенных воздушных линий напряжением 6-10 кВ непосредственно с поверхности земли. Комплект штанг КШЗ-10Н состоит из: 1) 3-х заземляющих штанг 2} линейных зажимов (рабочая часть), 3) указателя высокого напряжения со светозвуковой индикацией УВНУ-10 СЗ ИП/Ш, 4) струбцин для заземления и электрода заземляющего ЭЗ-1 для переносных заземлений ВЛ 0,4-10 кВ. Технические характеристики КШЗ-10Н Характеристики Тип приборов КШЗ-10Н Напряжение, кВ 10 Сечение заземляющего провода, мм2 27 Длина штанги с зажимом, мм 8000 Длина звеньев металлических, мм 3800 Обшая длина заземляющего провода, м 7,4 Масса, кг 25 По заказу могут быть другие сечения заземляющего провода (50мм, 70мм). По заказу могут быть отдельно поставлены только штанги для налажения заземлений. * Изделия сертифицированы Госстандартом Российской Федерации. Все электрозащитные средства имеют положительное экспертное заключение РАО "ЕЭС России".

—

Королев

КШЗ-10М заземление

Описание: Предназначен для заземления проводов отключенных воздушных линий напряжением 6-10 кВ непосредственно с поверхности земли. Комплект штанг КШЗ-10М состоит из: 1) 3-х заземляющих штанг 2} линейных зажимов (рабочая часть), 3) указателя высокого напряжения со светозвуковой индикацией УВНУ-10 СЗ ИП/Ш, 4) струбцин для заземления и электрода заземляющего ЭЗ-1 для переносных заземлений ВЛ 0,4-10 кВ. Технические характеристики КШЗ-10М ПАРАМЕТРЫ КШЗ-10М Номинальное напряжение, кВ от 6 до 10 Условия эксплуатации: Температура. °С от -40 до +45 Влажность, % до 80 Ток динамической стойкости, кА 10 Длина заземляющих штанг, мм 8100 Длина изолирующей секции, мм 1000 Количество заземляющих штанг, шт. 3 Сечение заземляющего провода, мм2 25 Длина заземляющего провода, м 5,0 Длина указателя напряжения, мм 8100 Длина рукояток штанг и указателя, мм 1000 Напряжение индикации указателя, кВ не более 1,5 Габаритные размеры заземлителя, мм 820x450x250 Ток потребления указателя -в рабочем режиме, мА 10 -в режиме ожидания, мкА 20 Масса комплекта, кг не более 34 По заказу могут быть другие сечения заземляющего провода (50мм, 70мм). По заказу могут быть отдельно поставлены только штанги для налажения заземлений. * Изделия сертифицированы Госстандартом Российской Федерации. Все электрозащитные средства имеют положительное экспертное заключение РАО "ЕЭС России".

—

Королев

ЗПП-35М заземление

Описание: Технические характеристи ЗПП-35М ПАРАМЕТРЫ ЗПП-35М Номинальное напряжение, кВ от 15 до 35 Условия Эксплуатации: Температура, °С от -40 до +45 Влажность, % до 80 Ток динамической стойкости, к А 10 Ток термической стойкости, кА/3 сек. 3,5 Кол. -во штанг, шт 1 Напряжение зажигания, В 3 Сечение заземляющего провода, мм 25 Длина провода между фазами, м 2,5 Длина изолирующей части, мм 1100 Длина рукоятки, мм 430 Длина заземляющего спуска, м 7 Общая длина изделия, мм 1680 Общая длина заземляющего провода, м 12 Масса, кг 5,5 По заказу могут быть другие сечения заземляющего провода (35мм, 50мм, 70мм). По заказу могут быть отдельно поставлены только штанги для налажения заземлений. * Изделия сертифицированы Госстандартом Российской Федерации. Все электрозащитные средства имеют положительное экспертное заключение РАО "ЕЭС России".

—

Королев

ЗПП-220М заземление

Описание: Технические характеристики ЗПП-220М ПАРАМЕТРЫ ЗПП-220М Номинальное напряжение, кВ от 110 до 220 Условия Эксплуатации: Температура, °С от -40 до +45 Влажность, % до 80 Ток динамической стойкости, к А 10 Ток термической стойкости, кА/3 сек. 3,5 Кол. -во штанг, шт 1 Количество фаз 3 Сечение заземляющего провода, мм 25 Длина провода между фазами, м 7,0 Длина изолирующей части, мм 2600 Длина рукоятки, мм 850 Длина заземляющего спуска, м 10 Общая длина изделия, мм 3600 Общая длина заземляющего провода, м 24 Масса, кг 9,5 По заказу могут быть другие сечения заземляющего провода (35мм, 50мм, 70мм). По заказу могут быть отдельно поставлены только штанги для налажения заземлений. * Изделия сертифицированы Госстандартом Российской Федерации. Все электрозащитные средства имеют положительное экспертное заключение РАО "ЕЭС России".

—

Королев

ЗПП-15М заземление

Описание: ПАРАМЕТРЫ ЗПП-15М Номинальное напряжение, кВ от 1 до 15 Условия Эксплуатации: Температура, °С от -40 до +45 Влажность, % до 80 Ток динамической стойкости, к А 10 Ток термической стойкости, кА/3 сек. 3,5 Кол. -во штанг, шт 1 Количество фаз 3 Сечение заземляющего провода, мм 25 Длина провода между фазами, м 1,25 Длина изолирующей части, мм 720 Длина рукоятки, мм 330 Длина заземляющего спуска, м 2,5 Общая длина изделия, мм 1175 Общая длина заземляющего провода, м 5,0 Масса, кг 3,5 По заказу могут быть другие сечения заземляющего провода (35мм, 50мм, 70мм). По заказу могут быть отдельно поставлены только штанги для налажения заземлений. * Изделия сертифицированы Госстандартом Российской Федерации. Все электрозащитные средства имеют положительное экспертное заключение РАО "ЕЭС России".

—

Королев

ЗПП-110М заземление

Описание: Технические характеристики ЗПП-110М ПАРАМЕТРЫ ЗПП-110М Номинальное напряжение, кВ от 35 до 110 Условия Эксплуатации: Температура, °С от -40 до +45 Влажность, % до 80 Ток динамической стойкости, к А 10 Ток термической стойкости, кА/3 сек. 3,5 Кол. -во штанг, шт 1 Количество фаз 3 Сечение заземляющего провода, мм 25 Длина провода между фазами, м 3,5 Длина изолирующей части, мм 1450 Длина рукоятки, мм 750 Длина заземляющего спуска, м 10 Общая длина изделия, мм 2350 Общая длина заземляющего провода, м 17 Масса, кг 7,0 По заказу могут быть другие сечения заземляющего провода (50мм, 70мм). По заказу могут быть отдельно поставлены только штанги для налажения заземлений. * Изделия сертифицированы Госстандартом Российской Федерации. Все электрозащитные средства имеют положительное экспертное заключение РАО "ЕЭС России".

—

Королев

ЗПМ-1М заземление

Описание: Технические характеристики ЗПМ-1М ПАРАМЕТРЫ ЗПМ-1М Номинальное напряжение, кВ до 1,0 Условия Эксплуатации: Температура, °С от -40 до +45 Влажность, % до 80 Ток динамической стойкости, к А 6,25 Ток термической стойкости, кА/3 сек. 2,5 Кол. -во штанг, шт - Количество фаз - Сечение заземляющего провода, мм2 16 Длина провода между фазами, м - Длина изолирующей части, мм - Длина рукоятки, мм - Длина заземляющего спуска, м - Общая длина изделия, мм - Общая длина заземляющего провода, м 30,0 Масса, кг 5,8 По заказу могут быть другие сечения заземляющего провода (50мм, 70мм). По заказу могут быть отдельно поставлены только штанги для налажения заземлений. * Изделия сертифицированы Госстандартом Российской Федерации. Все электрозащитные средства имеют положительное экспертное заключение РАО "ЕЭС России".

—

Королев

ЗПЛ-35М-3 заземление

Описание: Технические характеристики ЗПЛ-35М-3 ПАРАМЕТРЫ ЗПЛ-35М-3 Номинальное напряжение, кВ от 10 до 35 Условия Эксплуатации: Температура, °С от -40 до +45 Влажность, % до 80 Ток динамической стойкости, к А 8,75 Ток термической стойкости, кА/3 сек. 3,5 Кол. -во штанг, шт 3 Количество фаз 3 Сечение заземляющего провода, мм 25 Длина провода между фазами, м 4,5 Длина изолирующей части, мм 1100 Длина рукоятки, мм 430 Длина заземляющего спуска, м 12 Общая длина изделия, мм 1680 Общая длина заземляющего провода, м 21 Масса, кг 9,5 По заказу могут быть другие сечения заземляющего провода (35мм, 50мм, 70мм). По заказу могут быть отдельно поставлены только штанги для налажения заземлений. * Изделия сертифицированы Госстандартом Российской Федерации. Все электрозащитные средства имеют положительное экспертное заключение РАО "ЕЭС России".

—

Королев

LCR-78210

Измеритель иммитанса LCR-78210 Измеряемые параметры: импеданс (|Z|/ R), фазовый угол (?DEG/ ?RAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэфф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc); Погрешность: 0,08%; Электрическое сопротивление (от): 10 мОм; Электрическое сопротивление (до): 100 МОм; Разрешение (R): 0,01 мОм; Электрическая емкость (от): 50 фФ; Электрическая емкость (до): 1Ф; Разрешение (C): 0,01 пФ; Индуктивность (от): 10 нГн; Индуктивность (до): 100 кГн; Разрешение (L): 0,1 нГн; Частота тест сигнала: 10 Гц - 10 МГц; Диапазон частот: Не фиксированный; Особенности: Непрерывное по диапазону частот и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов). Функция развертки при измерени параметра (до 267 точек). Автомасштабирование шкалы, цифровая растяжка. Парал./ последов. схема измерений. Допусковый тест (Pass/Fail), источник внутреннего постоянного смещения ± 12 В. Переключение выходного импеданса - 25 Ом/ 100 Ом. Внутренняя память (запись/ вызов) 99 профилей настройки/48 программ тестирования. Внешний USB-флэш диск (до 128 ГБ). Макс. быстродействие до 2,5 мс (400 изм/с). Цветной графический ЖК-дисплей (6 разрядов, 800?480, диаг. 18 см) – одновременный вывод до 4-х параметров; Интерфейс: GPIB, LAN, RS-232, USB (2); Уровень тест сигнала: напряжение (АС) 10 мВ…2 В (?1 МГц) 10 мВ…1 В (>3 МГц или при F? 1 МГц и Rвых=25 Ом). Ток (АС) 100 мкА…20 мА (Rвых=100 Ом)/ 400 мкА…40 мА (Rвых=25Ом). Разрешение установки 1 мВ/ 10 мкА;

1 060 360 руб.

Королев

GDS-7207

осциллограф GDS-7207 Тип осциллографа: Осциллограф-мультиметр; Число каналов: 2; Полоса пропускания: 70 МГц; Максимальная частота дискретизации: 1 ГГц; Максимальный объем памяти: 1 МБ; АЦП (бит): 8; Сопротивление входа: 1 МОм; Особенности: Цифровой осциллограф, мультиметр с функцией TrendPlot. Автоматические и курсорные измерения. Синхронизация по длительности импульса и ТВ. Математические функции и БФП. Регистратор - 30.000 осциллограмм. Мультиметр - измерение напряжения, тока, сопротивления, прозвонка цепи, проверка диодов. TrendPlot - 400 измерений, длительность от 40 секунд до 6 часов. Батарейное питание - Li-pol аккумулятор (до 4 ч). Встроенный инженерный калькулятор и программа для определения параметров SMD - компонентов.; Интерфейс: USB; Дисплей: TFT, 17,8, 480х800, Сенсорный; Масса (кг): 1,5;

69 650 руб.

Королев

ТИ-05-3 Трассоискатель

Описание:  Трассоискатель ТИ-05-3 (приёмник) Трассоискатель ТИ-05-3 – это компактный прибор, позволяющий на местности определять местоположение и направление кабельных линий и металлических трубопроводов, а также определять место их повреждения(обрыв, короткое замыкание). Трассоискатель ТИ-05-3 заменяет приборы: ТИ-03М, ТИ-05, ТИ-05-2. Назначение: * Трассоискатель ТИ-05-3 предназначен для проведения следующих видов работ на кабельных линиях и металлических трубопроводах: * определение места прохождения трассы; * определение направления трассы; * определение глубины прокладки трассы. * определение места повреждения трассы (обрыв, короткое замыкание); Область применения: * Трассоискатель ТИ-05-3 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий и трубопроводов: * медножильные кабели связи (ТПП, МКС и т.п.); * кабели сигнализации и управления (СБПЗАВпШп и т.п.); * силовые кабели (АСБ, ВВГ и т.п.); * телевизионные и радиочастотные кабельные линии (РК-75 и т.п.); * оптические бронированные кабели (ДПС, СПС, ДАС, САС и т.п.); * водопровод, газопровод, нефтепровод; * в строительных организациях для предотвращения возможности повреждения коммуникаций при проведении земляных работ. Особенности прибора: * наведение оператора на трассу осуществляется при помощи акустических сигналов, поступающих с выхода приемника на наушники; * высокая помехозащищенность и чувствительность приемного тракта; * наличие режима пассивного поиска энергетических кабелей, находящихся под напряжением и проложенных в грунте или в виде скрытой проводки в стенах зданий; * малые габариты и вес (приемник можно положить в карман). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИЕМНИКА ТИ-05-3 Параметр Приемник ТИ-05-3 Активная частота, FА 893 Гц,  2.43 кГц,  8.93 кГц Пассивная частота, Fп 50 Гц Локация повреждений изоляции Нет Контроль разряда аккумулятора Есть (светодиод) Время непрерывной работы, не менее 40 часов Электропитание Встроенный NiMH аккумулятор 9 В Масса c аккумулятором 0.4 кг Диапазон рабочих температур От -20 до + 50 град. С ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИСТОЧНИКА ЗОНДИРУЮЩИХ ИМПУЛЬСОВ ТИ-ТДИ-3А Параметр Источник зондирующих импульсов ТИ-ТДИ-3А Передающая частота, FА 893 Гц, 2.43 кГц, 8.93 кГц Мощность 1 …6 Вт в зависимости от нагрузки Возможность неконтактного подключения к трассе Выносной герметичный резонансный индуктор Согласование с нагрузкой Автоматическое Время непрерывной работы, не менее 6 … 20 часов, в зависимости от нагрузки Электропитание Встроенный аккумулятор 12 В, внешний источник 12 В,  сеть 220 В, 50 Гц (через адаптер) КОМПЛЕКТ ПРИЕМНИКА ТИ-05-3 Наименование Количество Приемник ТИ-05-3 1 шт. Зарядное устройство (адаптер) 1 шт. Наушники 1 шт. Инструкция по эксплуатации 1 шт. КОМПЛЕКТ ИСТОЧНИКА ЗОНДИРУЮЩИХ ИМПУЛЬСОВ ТИ-ТДИ-3А Наименование Количество Генератор ТИ-ТДИ-3А 1 шт. Сумка для переноски прибора 1 шт. Индуктор 1 шт. Провода с «крокодилами» для подключения к кабелю 2 шт. Провод для подключения к автомобильному аккумулятору 1 шт. Зарядное устройство (адаптер) 1 шт. Инструкция по эксплуатации 1 шт.

—

Королев

ТДИ-МА Трассодефектоискатель

Описание:  Прибор сочетающий в себе преимущества индукционного и контактного метода поиска неисправностей. Позволяет не только локализовать трассу, но и точно определить место повреждения изоляции. Новая модификация ТДИ-МА продолжает серию трассодефектоискателей ТДИ и имеет ряд принципиальных отличий, позволяющих значительно улучшить его эскплуатационные параметры (см. Особенности прибора).  В комплекте с источником зондирующих импульсов ТИ-ТДИ (далее генератор) позволяет проводить следующие работы: * -работа в условиях аномально высоких уровней индустриальных помех; * однозначное определение гальванической утечки кабеля;  * поиск места прохождения трассы (кабели управления, телефонный и силовой кабели, линии городской трансляционной сети, водопровод, газопровод или любой другой металлический продуктопровод); * определение глубины прокладки трассы (в ручном режиме); * точное определение места повреждения кабельной трассы (обрыв, короткое замыкание, повреждение изоляции). Особенности: * цифровая фильтрация сигнала - позволяет на порядок повысить помехозащищенность и избирательность приемника;  * дополнительное подавление индустриальных помех (50- 100Гц) допускает работу вблизи контатных линий железных дорог и в иных неблагоприятных условиях, в которых работа предыдущих моделей трассоискателей была невозможна;  * наличие 7 Гц канала, что делает возможным разделение емкостной и гальванической утечек и отфильтровать блуждающие токи;  * ЖКИ-индикатор, отображающий режимы работы, состояние аккумулятора, мнемоническое значение полезного сигнала и гистограмму серии последовательных замеров шагового напряжения;  * пленочная клавиатура, не чувствительная к атмосферным воздействиям;  * полностью электронное управление режимами;  * полностью автоматический выбор необходимого коэффициента усиления в пределах 5 декад;  * возможность работы как с использованием наушников, так и без них, ориентируясь на мнемонические показания ЖКИ-индикатора;  * скоростное зарядное устройство в сочетании Li-Ion аккумулятором позволяет не только полностью зарядить аккумулятор за 2 часа, но и оперативно подзаряжать его за 15-20 минут без каких-либо неблагоприятных последствий (Li-Ion аккумулятор не имеет эффекта "памяти");  * микропроцессорный контроль за состоянием аккумулятора позволяет своевременно отключить прибор в автоматическом режиме, предохраняя аккумулятор от разрушения перезарядом;  * текстовая и мнемоническая информации о выходе сигнала за рабочий диапазон (рекомендации по работе в подобных "экстремальных" условиях приведены в инструкции по эксплуатации).  ТДИ-МА. Технические характеристики: Активная частота, Fа 7 Гц, 893 Гц, 2.43 кГц и 8.93 кГц Пассивная частота, Fп 50 Гц Локация повреждений изоляции Есть Контроль разряда аккумулятора Есть (ЖКИ индикатор)+автоматический контроль микропроцессором Время непрерывной работы, не менее с подсветкой - не менее 8 часов без подсветки - не менее 12 часов Электропитание Встроенный аккумулятор Li-Ion 7,4 В. Масса c аккумулятором 1.5 кг Диапазон рабочих температур -20°С ...+50°С Комплект поставки: Наименование Количество,шт. Трассодефектоискатель ТДИ-МА (приемник) 1 Дополнительный штырь для контактного поиска утечки 1 Блок питания (зарядное устройство) 1 Укладочная сумка 1 Руководство по эксплуатации 1 Наушники (по специальному заказу) 1

55 450 руб.

Королев

АСТ-1210 Трассоискатель

Описание: Трассоискатель АСТ-1210 – прибор 3 в 1. АСТ-1210 позволяет производить поиск деревянных конструкций, металла и проводки. Прибор оснащён ЖК-дисплеем с графическим указателем цели, может использоваться в качестве уровня и отвесного перпендикуляра. Особенности * Поиск деревянных конструкций (размер >3/4"), металла, проводки * Лазерная проекция на 180 градусов поворотной плоскости * Проекция лазерного луча на рабочую поверхность с возможностью поворота на 90 градусов * Уровень и отвесный перпендикуляр * Лазерный указатель: разметка по вертикали и горизонтали до 6 м * ЖК-дисплей с графическим указателем цели * Круговая шкала * Бесконтактный индикатор напряжения * Автоотключение питания * Индикация разряда батареи Длина проекции лазерного луча > 6,1 м Точность лазера ½ “ на 6,1 м Лазерный диод 650 нм, класс IIIA Рабочая температура -7°...49° С Питание батарея 9 В, тип «Крона» Габаритные параметры 180 х 67 х 38 мм Вес 180 г Комплектация * Прибор * Руководство по эксплуатации

2 850 руб.

Королев

Metrel MI 2093 Line Tracer - Трассодефектоискатель

Описание: Прибор Line Tracer предназначен для поиска скрытой проводки, расположенной в стенах, полах, потолке, поиска коммуникаций под землей, для определения конкретного проводника в многожильных кабелях, а также для идентификации предохранителей и выключателей. С помощью Line Tracer поиск кабелей может производиться как под напряжением, так и при обесточенной электроустановке. Функции: * Поиск кабелей в стенах, полах, потолке * Идентификация предохранителей и выключателей * Определение отдельных волокон, проводников в многожильных кабелях * Поиск места повреждения кабеля. Отличительные особенности: * Прибор может использоваться для поиска кабелей как при обесточенной электроустановке, так и под напряжением. * Точное распознавание кабелей под землей на глубине до 2 метров. * С помощью избирательного щупа определяется принадлежность предохранителей, выключателей, оконечных розеток отделенной электрической цепи. * Определение местоположения повреждений и коротких замыканий в кабелях. * Возможность подавать сигнал в замкнутую цепь с помощью опциональных клешей позволяет производить трассировку трубопроводов и других проводящих контуров без их разъединения. * Инструкция по эксплуатации прибора содержит конкретные практические примеры использования трассодефектоискателя. * Рабочая частота 10,6кГц модулированная 4Гц обеспечивает высокую степень селективности прибора. Габариты: * Размер: Передающее устройство: 80 x 50 x 150 мм * Принимающее устройство: 45 x 45 x 210 мм * Масса: Передающее устройство: 0,28 кг * Принимающее устройство: 0,14 кг Стандартный комплект поставки - MI 2093 * Передающее устройство T10K * Принимающее устройство R10K * Измерительный кабель со встроенным резистором, 1,5 м * Избирательный щуп * Измерительный наконечник, черный, 2 шт. * Зажим типа «крокодил», 2 шт. * Мягкая сумка для переноски * Инструкция по эксплуатации * Свидетельство о метрологической аттестации  Государственный реестр: Определитель участка короткого замыкания MI 2093 прошел испытания в системе ГОСТ Р и имеет сертификат соответствия №РОСС SI.АЯ46.В06543 Технические характеристики Параметр Значение Передающее устройство Т 10К Батареи 4 шт.,размер АА (1.5 В) Индикация разряда батареи имеется Диапазон рабочей температуры 0 - +40°С Температура хранения -30 - +60°С Масса 300 г Корпус пластмасса ABS Габариты 80 x 50 x 150 мм Передающее устройство Т 10К в режиме генератора Напряжение постоянного, переменного тока <30 В, или напряжение в линии отсутствует Рабочая частота 10,6 кГц модулированная частотой 4 Гц Максимальное напряжение разомкнутой цепи 6 B Максимальный ток короткого замыкания 20 мА Передающее устройство Т 10К в режиме нагрузки Напряжение питающей сети, необходимое для передачи 30-264 В перем. тока Частота напряжения питания 45-65 Гц Рабочая частота 10,6 кГц модулированная частотой 4 Гц Максимальное среднее значение подаваемого тока 1 Аrms Приемное устройство R 10К Батареи 1 шт. размер 6LR61 (9 В) Индикация разряда батареи имеется Диапазон рабочей температуры 0 - + 40°С Температура хранения -30 - +60°С Масса 150 г Корпус пластмасса ABS Габариты 45 x 45 x 210 мм Имеется механический переключатель для выбора емкостного или индуктивного режима Датчик Встроенный емкостный датчик для поиска электрического поля и индуктивный, датчик для поиска электромагнитного поля Селективность Входной полосовой фильтр 10,6 кГц Индикаторы Визуальный — 10-уровневая светодиодная линейная шкала Чувствительность кнопки НИЗКОЙ, СРЕДНЕЙ, ВЫСОКОЙ чувствительности, потенциометр для точной настройки усиления сигнала Дополнительная комплектация: * Токоизмерительные клещи А1019 * соединительный кабель для клещей А1068 * Миниатюрные токовые клещи на малые токи А1074

31 450 руб.

Королев

АТР-4121 - станция для пайки горячим воздухом

Назначение паяльной станции АТР-4121: * * Термовоздушная паяльная станция АТР-4121 мощностью 700 Вт, температурный диапазон 100...450 °С, производительность 120 л/мин., система охлаждения термофена после отключения. Возможность применения при бессвинцовой пайке, антистатическое исполнение. Особенности паяльной станции АТР-4121: * Механизм, обеспечивающий постоянство температуры воздушного потока; * Чувствительный сенсорный датчик гарантирует моментальный нагрев воздуха, как только фен взят в руку, а также охлаждение нагревателя после помещения фена в держатель; * Мгновенный нагрев потока воздуха за счет высокомощного нагревателя; * Система охлаждения нагревателя, продлевающая его срок службы; * Плавная регулировка воздушного потока исключает сдувание компонентов; * Цифровая система управления и индикации температуры; * Удобная форма ручки фена; * Соответствует требованиям ESD-защиты; * Может использоваться при бессвинцовой технологии пайки. Технические характеристики паяльной станции АТР-4121: * Потребляемая мощность 700 Вт; * Воздушный поток 120 л/мин (макс.); * Температурный диапазон 100…450 °С; * Уровень шума менее 45 дБ; * Размеры ручки фена 21х13,2х11 см; * Масса 1,55 кг. Комплект поставки АТР-4121: * Блок управления с феном  * Держатель фена  * Кабель питания  * Насадки диаметром 8,4 мм, диаметром 12,7 мм

—

Королев

Оптический рефлектометр MTS-6000

В каталоге МЦ «МЕРАТЕСТ» представлен обширный выбор измерительного оборудования. Мы реализуем устройства, которые доказали свою надежность на практике. К их числу с уверенностью можно отнести оптический рефлектометр MTS-6000. Данную платформу удобно использовать для проведения измерений при устройстве или обслуживании оптоволоконных сетей. Прибор отличается небольшими размерами и массой. В модульной конструкции платформы присутствует более 40 различных элементов. Их наличие позволяет специалистам осуществлять фактически любые контрольно-измерительные процедуры. Важным преимуществом является возможность установки дополнительного модуля (например, WDM, OTDR, CD и других) в оптический рефлектометр MTS-6000 даже в полевых условиях. Более того, допустим обмен элементами между данным устройством и прибором модели MTS-8000 или MTS-5000. Ключевые преимущества и особенности оптического рефлектометра MTS-6000: * наличие функций обнаружения неоднородностей и дефектов с помощью OTDR и VFL; * возможность определения уровня оптического излучения, а также анализа CD, PMD, а также измерения спектрального затухания, возвратных и вносимых потерь; * наличие интуитивно понятного для пользователя графического интерфейса; * возможность проверки соединения «точка-точка» с использованием визуального дефектоскопа; * наличие встроенного оптического телефона; * возможность передачи снятых показаний через Ethernet- или USB-порт; * функция автоматического двунаправленного анализа позволяет вдвое сократить общее время тестирования; * наличие в комплекте поставки многофункционального пакета ПО, позволяющего обрабатывать результаты измерений на персональном компьютере. Оптический рефлектометр MTS-6000 применяют в сетях доступа и LANFTTx для выполнения процедур: * по проверке соединения End-To-End. Применение данного оборудования дает возможность осуществлять секционное диагностирование пассивной оптической сети без применения разделителя. Для этого применяют оптический рефлектометр MTS-6000 c DR, MM, SRe, HD OTDR; * проверке соединения двух удаленных точек в оптических пассивных сетях, которые используют разделители. Для этого используют оптический рефлектометр MTS-6000 с VFR OTDR; * стационарному диагностированию и устранению существующих проблем без необходимости приостанавливать оказание услуги. В данном случае целесообразно использовать оптический рефлектометр MTS-6000 c OTDR. Помимо этого, данное устройство активно используют в сетях MetroCore, Ultra Long-Haul, а также для оценки волокна для 10G 40G и CWDMDWDM. Прибор применяют для проверки состояния оптоволокна и кабелей, имеющих значительную протяженность, на возможность пропускания нескольких каналов на определенной скорости. Подробную информацию о технических характеристиках оборудования Вы можете уточнить у менеджеров МЦ «МЕРАТЕСТ» по телефону или электронной почте. Цена оптических рефлектометров MTS-6000 доступна, она указана в каталоге. Возможна доставка приобретенного оборудования по удобному для клиента адресу с привлечением курьеров или с использованием услуг транспортных компаний. Технические характеристики: Дисплей Цветной 8.4" TFT дисплей, 800х600 точек Хранение данных Встроенная память на 1000 тестов, возможность подключения внешних устройств (min 1Gb) Интерфейсы 2 USB и 1 RJ-45 Ethernet Встроенный Измеритель мощности Уровень, от +10 до -55 дБм, калиброванные дины волн 850/1310/1550 нм, тип коннектора UPP Оптический Телефон Длина волны 1550 + 20 нм, динамический диапазон >45dB , возможность передачи данных а том же канале, класс лазера 1М Визуальный локатор повреждений Длина волны 635 + 15 нм, выходная мощность <1 мВт, тип коннектора UPP, класс лазера 2 Источник оптического излучения Возможные длины волн: 1310/1550/1625 нм, уровень мощности -3.5 дБм, стабильность в пределах 15 минут 0,02 dB Оптический микроскоп USB, увеличение в 250 или 400 раз Габариты (ДхВхШ) 285х195х93 мм Вес Платформа с модулем и батареей: 3,4 кг.

—

Королев

GSP-7818

Анализатор спектра GSP-7818 изсеряет: * Частотный диапазон: 9 кГц – 1,8 ГГц; * Полоса пропускания (RBW): 10 Гц – 500 кГц (шаг 1-10), 1 МГц, 3 МГц; * Полоса обзора: нулевая, 100 Гц – 1,8 ГГц; * Уровень собственных шумов: -148 дБм; * Фазовый шум: -98 дБн/Гц; * Максимальный измеряемый уровень: +30 дБм; * Экран: TFT, 800 х 600, 26,4 см; * Особенности: Программная опция фильтры ЭМС 200 Гц, 9 кГц, 120 кГц, 1 МГц и детекторы (квазипиковый и средний). * Программная опция трекинг генератора, диапазон частота 100 кГц – 1,8 ГГц. * Демодулятор АМ/ЧМ. * Измерительный функции - ACPR, OCBW, N-dB, частота. * Маркерные измерения. * Интерфейс: USB, LAN; Анализатор спектра GSP-7818 — универсальное оборудование, с помощью которого выполняют частотный анализ в пределах диапазона до 1,8 ГГц, тестируют ВЧ продукты и электротехническое оборудование на производственном этапе. Это практичный и продуктивный прибор, который идеально сочетает цену и качество. Наш магазин предлагает купить анализатор спектра GSP-7818 с доставкой в любой город России. Принцип работы и преимущества анализатора GSP: Аппарат обладает высокой точностью и оперативностью. У него есть встроенный предусилитель 20 дБ, а также регулируемая полоса пропускания частот 10 Гц-3 МГц для измерения спектра. Аппарат выполняет функции демодуляции входного сигнала AM/FM, измеряет параметры ACPR/ OCBW/CHPW. Также эта модель имеет следующие достоинства: * цветной большой дисплей позволяет удобно считывать показания при любом уровне освещения; * прочный корпус надежно защищает измерительное устройство от механических повреждений; * удобный и понятный интерфейс; * с помощью встроенной опции «Time Spec» во время анализа можно сравнивать показатели мощности, частоты сигнала и времени. Также в приборе есть несколько других дополнительных функций, которые делают работу с ним комфортной и надежной. Оборудование стабильно функционирует при высоких нагрузках, не снижая точности измерений. Включает в себя три опции: трекинга генератора (TG), детектора и фильтров ЭМС. Цена GSP-7818: Купить анализатор GSP-7818 можно в нашем магазине или на сайте с доставкой в любой город — у нас доступные цены и опытные менеджеры, которые помогут выбрать подходящую модель. Мы являемся официальным поставщиком ведущих производителей приборов измерения и продаем сертифицированную технику с гарантией.

104 020 руб.

Королев

GSP-79330A TG

Анализатор спектра GSP-79330A с трекинг-генератором измеряет: * Частотный диапазон: 9 кГц – 3,25 ГГц; * Полоса пропускания (RBW): 1 Гц – 1 МГц; * Полоса обзора: нулевая, 100 Гц – 3,25 ГГц; * Уровень собственных шумов: -134 дБм; * Фазовый шум: -95 дБн/Гц отстройка 100 кГц@1 ГГц; * Максимальный измеряемый уровень: +30 дБм; * Экран: TFT, 800 х 600, 21,3 см; * Особенности: Трекинг генератор, диапазон частот 100 кГц - 3,25 ГГц. Предварительное тестирование на ЭМС (фильтры 200 Гц, 9 кГц, 120 кГц, 1 МГц). * Детекторы ЭМС, квазипиковый и средний. Измерительный функции - точка P1dB, фазовый шум, ACPR, OCBW, N-dB, дрожание фазы, мощность в канале соотношение мощностей в смежных каналах, TOI, CNR, CSO, CTB, измерение полосы по уровню, анализ модуляции, гармоник и др. * Демодулятор АМ/ЧМ/ЧМн/2-ЧМн/АМн. * Маркерные измерения, запись спектрограмм с временными метками * Опции - батарейное питание, интерфейс GPIB.; * Интерфейс: USB, RS-232, LAN, опция – GPIB;

424 480 руб.

Королев

GSP-79330A

Анализатор спектра GSP-79330A измеряет: * Частотный диапазон: 9 кГц – 3,25 ГГц; * Полоса пропускания (RBW): 1 Гц – 1 МГц; * Полоса обзора: нулевая, 100 Гц – 3,25 ГГц; * Уровень собственных шумов: -134 дБм; * Фазовый шум: -95 дБн/Гц при отстройке 100 кГц@1 ГГц; * Максимальный измеряемый уровень: +30 дБм; * Экран: TFT, 800 х 600, 21,3 см; * Особенности: Предварительное тестирование на ЭМС (фильтры 200 Гц, 9 кГц, 120 кГц, 1 МГц). * Детекторы ЭМС, квазипиковый и средний. Измерительный функции - точка P1dB, фазовый шум, ACPR, OCBW, N-dB, дрожание фазы, мощность в канале соотношение мощностей в смежных каналах, TOI, CNR, CSO, CTB, измерение полосы по уровню, анализ модуляции, гармоник и др. * Демодулятор АМ/ЧМ/ЧМн/2-ЧМн/АМн. * Маркерные измерения, запись спектрограмм с временными метками * Опции - батарейное питание, интерфейс GPIB.; * Интерфейс: USB, RS-232, LAN, опция – GPIB; Анализатор спектра GSP-79330A — универсальное оборудование, с помощью которого выполняют частотный анализ в пределах диапазона до 1,8 ГГц, тестируют ВЧ продукты и электротехническое оборудование на производственном этапе. Это практичный и продуктивный прибор, который идеально сочетает цену и качество. Наш магазин предлагает купить анализатор спектра GSP-79330A с доставкой в любой город России. Принцип работы и преимущества анализатора GSP: Аппарат обладает высокой точностью и оперативностью. У него есть встроенный предусилитель 20 дБ, а также регулируемая полоса пропускания частот 10 Гц-3 МГц для измерения спектра. Аппарат выполняет функции демодуляции входного сигнала AM/FM, измеряет параметры ACPR/ OCBW/CHPW. Также эта модель имеет следующие достоинства: * цветной большой дисплей позволяет удобно считывать показания при любом уровне освещения; * прочный корпус надежно защищает измерительное устройство от механических повреждений; * удобный и понятный интерфейс; * с помощью встроенной опции «Time Spec» во время анализа можно сравнивать показатели мощности, частоты сигнала и времени. Также в приборе есть несколько других дополнительных функций, которые делают работу с ним комфортной и надежной. Оборудование стабильно функционирует при высоких нагрузках, не снижая точности измерений. Включает в себя три опции: трекинга генератора (TG), детектора и фильтров ЭМС. Цена GSP-79330A: Купить анализатор GSP-79330A можно в нашем магазине или на сайте с доставкой в любой город — у нас доступные цены и опытные менеджеры, которые помогут выбрать подходящую модель. Мы являемся официальным поставщиком ведущих производителей приборов измерения и продаем сертифицированную технику с гарантией.

343 392 руб.

Королев

ЭН3001-3 Прибор самопишущий

Описание: Прибор самопишущий ЭН3001-3 многопредельный переносный предназначен дляизмерения и непрерывной записи тока и напряжения в цепях постоянного тока. Технические характеристики приборов приборы самопишущие ЭН3001-3 многопредельные переносные: Рабочие условия применения: * - температура окружающего воздуха - от 10ºС до 40ºС; * - относительная влажность - 80% при температуре 25°С; Конечные значения диапазонов измерений, класс точности по измерению и записи чернилами измеряемой величины, входные сопротивления и допустимые внешние сопротивления должны соответствовать указанным в таблице 1; Таблица 1 Конечное значение диапазона измерений, класс точности, входное сопротивление и допустимое внешнее сопротивление прибора прибор самопишущий ЭН3001-3 многопредельный переносный Конечное значение диапазона измерений Класс точности Входное сопротивление Допустимое внешнее сопротивление 50мкВ 1,5 не менее 1 МОм ≤1,0 кОм 100мкВ 1,5 ≤2,0 кОм 250мкВ 1,0 ≤5,0 кОм 0,5мВ 1,0 не менее 10 МОм ≤10,0 кОм 1,0мВ 1,0 ≤20,0 кОм 5,0мВ 1,0 ≤100,0 кОм 25мВ 1,0 ≤100,0 кОм 75мВ 1,0 ≤100,0 кОм 250мВ 1,0 ≤100,0 кОм 1В, 5В, 25В, 50В 1,0 200 кОм/В не регламентируется 10В, 50В, 250В, 500В 1,0 20 кОм/В 0,25мкА 1,5 не более 100 Ом ≥10 кОм 1мкА 1,0 ≥10 кОм 5мкА 1,0 ≥2 кОм 25мкА 1,0 ≥1,0 кОм 100мкА 1,0 ≥1,0 кОм 0,5мА, 1,0мА, 5,0мА 1,0 не более 1,5 Ом не регламентируется 25мА, 75мА, 250мА 1,0 Предел допускаемого значения основной погрешности по записи времени равен ±0,5%; Предел допускаемого значения полной погрешности прибора прибор самопишущий ЭН3001-3 многопредельный переносный по записи измеряемой величины равен пределу допускаемого значения основной погрешности по измерению и записи измеряемой величины. Предел допускаемого значения дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне темпе­ратур, решен пределу допускаемого значения основной погрешности на каждые 10°С изменения температуры. Предел допускаемого значения дополнительной погрешности прибора прибор самопишущий ЭН3001-3 многопредельный переносный по измерению и записи измеряемой величины, вызванной изменением положения прибора от нормального положения в любом направлении на 5° равен пределу допускаемого значения основной погрешности. Предел допускаемого значения дополнительной погрешности по измерению и по записи измеряемой величины под влия­нием внешнего однородного магнитного поля, синусоидально из­меняющегося во времени с частотой, одинаковой с частотой тока, протекающего по измерительной цепи прибора, при самых неблагоприятных направлениях и фазе магнитного поля равен ±1%. Индукция магнитного поля прибора прибор самопишущий ЭН3001-3 многопредельный переносный: - 0,5мТ - для постоянного тока и переменного тока частоты 50Гц и 1000Гц; - 0,05мТ - для переменного тока частоты 10000Гц. Предел допускаемого значения дополнительной погрешности по измерению и записи измеряемой величины, вызванной установкой его на ферромагнитном основании толщиной 2мм±0,5мм или влиянием помещенного вплотную с ним такого же прибора, до этого находившегося на расстоянии не менее 1м, равен ±0,5%. Предел допускаемого значения дополнительной погрешности прибора прибор самопишущий ЭН3001-3 многопредельный переносный по измерению и записи измеряемой величины, вызванной изменением напряжения электропитания на ±10% от номинального, равен пределу допускаемого значения основной погрешности. Предел допускаемого значения дополнительной погрешности по измерению и по записи измеряемой величины, вызванной отклонением частоты от предела нормальной области частот до любой частоты в рабочей области частот, равен пределу допускаемого значения основной погрешности. Время установления показаний подвижной части приборов не превышает 1с; Значение первого переброса указателя прибора прибор самопишущий ЭН3001-3многопредельный переносный не превышает 7% ширины поля записи. Невозвращение указателя к нулевой отметке шкалы (соответственно капилляра пишущего устройства к нулевой линии диаграммной ленты) не превышает 1,0мм. Допустимое несовпадение нулевой линии, нанесенной на диаграммной ленте с линей записи, получаемой при установке указателя на нулевую отметку шкалы, не более 0,5мм. Ширина линии записи не превышает 0,5мм. Полный диапазон регулировки электрическим корректором указателя не менее 5мм (5% от длины шкалы). Время установления рабочего режима - 1,0 час. Запись показаний прибора прибор самопишущий ЭН3001-3 многопредельный переносный производится шариковым стержнем или чернилами на диаграммной ленте с односторонней перфорацией с номинальной шириной поля записи 100мм. Электропитание прибора прибор самопишущий ЭН3001-3 многопредельный переносный осуществляется от сети переменного тока напряжением 220В±22В, частотой 50Гц±1,0Гц или 60Гц±1,2Гц для приборов, поставляемых на экспорт. Потребляемая мощность - не более 15В∙А; Длительность непрерывной записи при однократной заправке чернилами или шариковым стержнем - 60 суток. Для перемещения диаграммной ленты прибора прибор самопишущий ЭН3001-3многопредельный переносный применен синхронный двигатель с питанием от сети переменного тока напряжением 220В частотой 50Гц или 60Гц - для приборов, поставляемых на экспорт. Номинальные значения скоростей перемещения диаграммной ленты: 20мм/час; 60мм/час; 180мм/час; 600мм/час; 1800мм/час; 5400мм/час. Изменение скоростей производится заменой сменных зубчатых колес. Электрическая прочность изоляции прибора между корпусом и измерительной цепью, а также между измерительной цепью и цепью питания в нормальных условиях применения выдерживает в течение 1 минуты испытательное напряжение переменного тока синусоидальной формы частотой 50Гц±1Гц действующее значение которого равно 2кВ. Сопротивление изоляции прибора прибор самопишущий ЭН3001-3 многопредельный переносный между корпусом и изолированной от корпуса любой электрической цепью в нормальных условиях применения - не менее 40 МОм, при температуре 20ºС±5°С и относительной влажности 90% - 2 МОм; Габаритные размеры - 320x180x320мм; Масса - не более 9,3кг; Прибор снабжен устройством компенсации входного сигнала на 50%, 100%, 200%, 300%, 400%, 500%. По отдельному заказу приборы могут быть изготовлены с дополнительным видом записи - шариковым стержнем. Класс точности приборов приборы самопишущие ЭН3001-3 многопредельные переносные по измерению и записи измеряемой величины шариковым стержнем на постоянном токе - 1,5. При работе на диапазоне измерения 0А-10А использовать проводники сечением не менее 2мм2. Увеличение ширины линии записи вызванное колебаниями резонансного характера подвижной части (разрыв линий записи), не должно превышать 1,25мм при любой частоте, находящейся в пределах нормального и рабочего диапазона частот. Изготовитель гарантирует соответствие качества прибора прибор самопишущий ЭН3001-3 многопредельный переносный требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

—

Королев

ЭН3001-2 Прибор самопишущий

Описание: Прибор самопишущий ЭН3001-2 многопредельный переносный предназначен для измерения и непрерывной записи тока и напряжения в цепях постоянного тока. Технические характеристики приборов приборы самопишущие ЭН3001-2 многопредельные переносные: Рабочие условия применения: * - температура окружающего воздуха - от 0ºС до 50ºС; * - относительная влажность - 90% при температуре 25°С; Конечные значения диапазонов измерений, класс точности по измерению и записи чернилами измеряемой величины, входные сопротивления и допустимые внешние сопротивления должны соответствовать указанным в таблице 1; Таблица 1 Конечное значение диапазона измерений, класс точности и входное сопротивление прибора прибор самопишущий ЭН3001-2 многопредельный переносный Конечное значение диапазона измерений Класс точности Входное сопротивление 0,25В, 1В, 5В 2,5В, 10В, 50В 25В, 100В, 500В 1мВ, 5мВ, 25мВ, 75мВ 1А, 10А 10мкА, 50мкА, 250мкА 1,0 200 кОм/В±2% 20 кОм/В±2% 2 кОм/В±2% не менее 10 МОм не более 1,5 Ом не более 100 Ом Предел допускаемого значения основной погрешности по записи времени равен ±0,5%; Предел допускаемого значения полной погрешности прибора прибор самопишущий ЭН3001-2 многопредельный переносный по записи измеряемой величины равен пределу допускаемого значения основной погрешности по измерению и записи измеряемой величины. Предел допускаемого значения дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне темпе­ратур, решен пределу допускаемого значения основной погрешности на каждые 10°С изменения температуры. Предел допускаемого значения дополнительной погрешности прибора прибор самопишущий ЭН3001-2 многопредельный переносный по измерению и записи измеряемой величины, вызванной изменением положения прибора от нормального положения в любом направлении на 5° равен пределу допускаемого значения основной погрешности. Предел допускаемого значения дополнительной погрешности по измерению и по записи измеряемой величины под влия­нием внешнего однородного магнитного поля, синусоидально из­меняющегося во времени с частотой, одинаковой с частотой тока, протекающего по измерительной цепи прибора, при самых неблагоприятных направлениях и фазе магнитного поля равен ±1%. Индукция магнитного поля прибора прибор самопишущий ЭН3001-2 многопредельный переносный: - 0,5мТ - для постоянного тока и переменного тока частоты 50Гц и 1000Гц; - 0,05мТ - для переменного тока частоты 10000Гц. Предел допускаемого значения дополнительной погрешности по измерению и записи измеряемой величины, вызванной установкой его на ферромагнитном основании толщиной 2мм±0,5мм или влиянием помещенного вплотную с ним такого же прибора, до этого находившегося на расстоянии не менее 1м, равен ±0,5%. Предел допускаемого значения дополнительной погрешности прибора прибор самопишущий ЭН3001-2 многопредельный переносный по измерению и записи измеряемой величины, вызванной изменением напряжения электропитания на ±10% от номинального, равен пределу допускаемого значения основной погрешности. Предел допускаемого значения дополнительной погрешности по измерению и по записи измеряемой величины, вызванной отклонением частоты от предела нормальной области частот до любой частоты в рабочей области частот, равен пределу допускаемого значения основной погрешности. Время установления показаний подвижной части приборов не превышает 1с; Значение первого переброса указателя прибора прибор самопишущий ЭН3001-2 многопредельный переносный не превышает 7% ширины поля записи. Невозвращение указателя к нулевой отметке шкалы (соответственно капилляра пишущего устройства к нулевой линии диаграммной ленты) не превышает 1,0мм. Допустимое несовпадение нулевой линии, нанесенной на диаграммной ленте с линей записи, получаемой при установке указателя на нулевую отметку шкалы, не более 0,5мм. Ширина линии записи не превышает 0,5мм. Полный диапазон регулировки электрическим корректором указателя не менее 5мм (5% от длины шкалы). Время установления рабочего режима - 1,0 час. Запись показаний прибора прибор самопишущий ЭН3001-2 многопредельный переносный производится шариковым стержнем или чернилами на диаграммной ленте с односторонней перфорацией с номинальной шириной поля записи 100мм. Электропитание прибора прибор самопишущий ЭН3001-2 многопредельный переносный осуществляется от сети переменного тока напряжением 220В±22В, частотой 50Гц±1,0Гц или 60Гц±1,2Гц для приборов, поставляемых на экспорт. Потребляемая мощность - не более 15В∙А; Длительность непрерывной записи при однократной заправке чернилами или шариковым стержнем - 60 суток. Для перемещения диаграммной ленты прибора прибор самопишущий ЭН3001-2 многопредельный переносный применен синхронный двигатель с питанием от сети переменного тока напряжением 220В частотой 50Гц или 60Гц - для приборов, поставляемых на экспорт. Номинальные значения скоростей перемещения диаграммной ленты: 20мм/час; 60мм/час; 180мм/час; 600мм/час; 1800мм/час; 5400мм/час. Изменение скоростей производится заменой сменных зубчатых колес. Электрическая прочность изоляции прибора между корпусом и измерительной цепью, а также между измерительной цепью и цепью питания в нормальных условиях применения выдерживает в течение 1 минуты испытательное напряжение переменного тока синусоидальной формы частотой 50Гц±1Гц действующее значение которого равно 2кВ. Сопротивление изоляции прибора прибор самопишущий ЭН3001-2 многопредельный переносный между корпусом и изолированной от корпуса любой электрической цепью в нормальных условиях применения - не менее 40 МОм, при температуре 20ºС±5°С и относительной влажности 90% - 2 МОм; Габаритные размеры - 230x180x320мм; Масса - не более 7кг; По отдельному заказу приборы могут быть изготовлены с дополнительным видом записи - шариковым стержнем. Класс точности приборов приборы самопишущие ЭН3001-2 многопредельные переносные по измерению и записи измеряемой величины шариковым стержнем на постоянном токе - 1,5. При работе на диапазоне измерения 0А-10А использовать проводники сечением не менее 2мм2. Увеличение ширины линии записи вызванное колебаниями резонансного характера подвижной части (разрыв линий записи), не должно превышать 1,25мм при любой частоте, находящейся в пределах нормального и рабочего диапазона частот. Изготовитель гарантирует соответствие качества прибора прибор самопишущий ЭН3001-2 многопредельный переносный требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

—

Королев

ЭН3001-1 Прибор самопишущий

Описание: Прибор самопишущий ЭН3001-1многопредельный переносный предназначен дляизмерения и непрерывной записи тока и напряжения в цепях постоянного и переменного тока частотой от 45Гц до 10000Гц. Технические характеристики приборов приборы самопишущие ЭН3001-1 многопредельные переносные: Рабочие условия применения: * - температура окружающего воздуха - от 0ºС до 50ºС; * - относительная влажность - 90% при температуре 25°С; Конечные значения диапазонов измерений, класс точности по измерению и записи чернилами измеряемой величины, входные сопротивления и допустимые внешние сопротивления должны соответствовать указанным в таблице 1 и 2; Таблица 1 Конечное значение диапазона измерений по напряжению, класс точности и ток полного отклонения прибора прибор самопишущий ЭН3001-1многопредельный переносный Конечное значение диапазона измерений по напряжению Класс точности Ток полного отклонения на постоянном токе на переменном токе на постоянном токе на переменном токе 5В 1,0 2,5 5мА 50мА 15В 15мА 50В 150В 250В 5мА 500В Таблица 2 Конечное значение диапазона измерений по напряжению, класс точности и входное сопротивление прибора прибор самопишущий ЭН3001-1многопредельный переносный Конечное значение диапазона измерений по току Класс точности Входное сопротивление на постоянном токе на переменном токе на постоянном токе на переменном токе 5мА 1,0 2,5 600 Ом 4800 Ом 15мА 230 Ом 450 Ом 50мА 92 Ом 40 Ом 150мА 33,3 Ом 6 Ом 250мА 20 Ом 4 Ом 500мА 10 Ом 0,8 Ом 1,5А - 0,3 Ом 5А - 0,2 Ом Предел допускаемого значения основной погрешности по записи времени равен ±0,5%; Предел допускаемого значения полной погрешности прибора прибор самопишущий ЭН3001-1многопредельный переносный по записи измеряемой величины равен пределу допускаемого значения основной погрешности по измерению и записи измеряемой величины. Предел допускаемого значения дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне темпе­ратур, решен пределу допускаемого значения основной погрешности на каждые 10°С изменения температуры. Дня прибора на переменном токе нормальная область частот 45Гц-1000Гц, рабочая обдасть - 45Гц-10000Гц. Примечание. Допустимое превышение величин входных сопротивлений над указанными в таблице 2 должно быть не более 5%. Предел допускаемого значения дополнительной погрешности прибора прибор самопишущий ЭН3001-1многопредельный переносный по измерению и записи измеряемой величины, вызванной изменением положения прибора от нормального положения в любом направлении на 5° равен пределу допускаемого значения основной погрешности. Предел допускаемого значения дополнительной погрешности по измерению и по записи измеряемой величины под влиянием внешнего однородного магнитного поля, синусоидально из­меняющегося во времени с частотой, одинаковой с частотой тока, протекающего по измерительной цепи прибора, при самых неблагоприятных направлениях и фазе магнитного поля равен ±1%. Индукция магнитного поля прибора прибор самопишущий ЭН3001-1многопредельный переносный: - 0,5мТ - для постоянного тока и переменного тока частоты 50Гц и 1000Гц; - 0,05мТ - для переменного тока частоты 10000Гц. Предел допускаемого значения дополнительной погрешности по измерению и записи измеряемой величины, вызванной установкой его на ферромагнитном основании толщиной 2мм±0,5мм или влиянием помещенного вплотную с ним такого же прибора, до этого находившегося на расстоянии не менее 1м, равен ±0,5%. Предел допускаемого значения дополнительной погрешности прибора прибор самопишущий ЭН3001-1многопредельный переносный по измерению и записи измеряемой величины, вызванной изменением напряжения электропитания на ±10% от номинального, равен пределу допускаемого значения основной погрешности. Предел допускаемого значения дополнительной погрешности по измерению и по записи измеряемой величины, вызванной отклонением частоты от предела нормальной области частот до любой частоты в рабочей области частот, равен пределу допускаемого значения основной погрешности. Время установления показаний подвижной части приборов не превышает 1с; Значение первого переброса указателя прибора прибор самопишущий ЭН3001-1многопредельный переносный не превышает 7% ширины поля записи. Невозвращение указателя к нулевой отметке шкалы (соответственно капилляра пишущего устройства к нулевой линии диаграммной ленты) не превышает 1,0мм. Допустимое несовпадение нулевой линии, нанесенной на диаграммной ленте с линей записи, получаемой при установке указателя на нулевую отметку шкалы, не более 0,5мм. Ширина линии записи не превышает 0,5мм. Полный диапазон регулировки электрическим корректором указателя не менее 5мм (5% от длины шкалы). Время установления рабочего режима - 1,0 час. Запись показаний прибора прибор самопишущий ЭН3001-1многопредельный переносный производится шариковым стержнем или чернилами на диаграммной ленте с односторонней перфорацией с номинальной шириной поля записи 100мм. Электропитание прибора прибор самопишущий ЭН3001-1многопредельный переносныйосуществляется от сети переменного тока напряжением 220В±22В, частотой 50Гц±1,0Гц или 60Гц±1,2Гц для приборов, поставляемых на экспорт. Электропитание прибора может осуществляться от источника постоянного напряжения 12В±1,2В через преобразователь П39, поставляемый по отдельному заказу за отдельную плату. Потребляемая мощность - не более 10В∙А; Длительность непрерывной записи при однократной заправке чернилами или шариковым стержнем - 60 суток. Для перемещения диаграммной ленты прибора прибор самопишущий ЭН3001-1многопредельный переносный применен синхронный двигатель с питанием от сети переменного тока напряжением 220В частотой 50Гц или 60Гц - для приборов, поставляемых на экспорт. Номинальные значения скоростей перемещения диаграммной ленты: 20мм/час; 60мм/час; 180мм/час; 600мм/час; 1800мм/час; 5400мм/час. Изменение скоростей производится заменой сменных зубчатых колес. Электрическая прочность изоляции прибора между корпусом и измерительной цепью, а также между измерительной цепью и цепью питания в нормальных условиях применения выдерживает в течение 1 минуты испытательное напряжение переменного тока синусоидальной формы частотой 50Гц±1Гц действующее значение которого равно 2кВ. Сопротивление изоляции прибора прибор самопишущий ЭН3001-1многопредельный переносный между корпусом и изолированной от корпуса любой электрической цепью в нормальных условиях применения - не менее 40 МОм, при температуре 20ºС±5°С и относительной влажности 90% - 2 МОм; Габаритные размеры - 230x180x320мм; Масса - не более 7кг; По отдельному заказу приборы могут быть изготовлены с дополнительным видом записи - шариковым стержнем. Класс точности приборов приборы самопишущие ЭН3001-1многопредельные переносные по измерению и записи измеряемой величины шариковым стержнем на постоянном токе - 1,5, на переменном токе - 2,5. При работе на диапазоне измерения 0А-10А использовать проводники сечением не менее 2мм2. Увеличение ширины линии записи вызванное колебаниями резонансного характера подвижной части (разрыв линий записи), не должно превышать 1,25мм при любой частоте, находящейся в пределах нормального и рабочего диапазона частот. Изготовитель гарантирует соответствие качества прибора прибор самопишущий ЭН3001-1многопредельный переносный требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

—

Королев

Н399 Микроампермилливольтметр самопишущий

Описание: Микроампермилливольтметры самопишущие переносные Н399 (далее приборы) предназначены для измерения и записи величин тока и напряжения в цепях постоянного тока. Условия эксплуатации прибора - температура окружающего воздуха от 0 до 50°С, относительная влажность воздуха до 80% при температуре 25°С. Микроампермилливольтметры Н399, поставляемые в районы с тропическим климатом, предназначены для работы при температуре окружающего воздуха от 10 до 45°С и относительной влажности до 95% при температуре 40°С и в закрытых помещениях без резких изменений температуры, воздействия солнечной радиации, дождя и пыли. Возможно действие плесневых грибов и других биологических факторов. При этом заводское обозначение прибора должно быть дополнено буквами "04.2". Технические данные: Предел допускаемой основной погрешности по измерению и записи измеряемой величины ±1,5% от конечного значения диапазона измерений - для приборов с нулевой отметкой на краю диапазона и от суммы конечных значений диапазона измерений - для приборов с нулевой отметкой внутри диапазона измерений. Конечные значения диапазонов измерений: 1мВ; 5мВ; 10мВ; 25мВ; 50мВ; 75мВ; 250мВ; 1В; 2,5В; 5В: 10В; 25В; 50В; 100В; 10; 50; 250мкА. Примечание. По согласованию с предприятием-изготовителем по спецзаказу изготавливается Микроампермилливольтметр самопишущий Н399/1 со следующими конечными значениями диапазонов измерений: 5мВ; 10мВ; 25мВ; 50мВ; 100мВ; 5мкА; 10мкА; 25мкА; 50мкА; 100мкА; 10В. С помощью наружных шунтов, которыми Микроампермилливольтметр Н399 комплектуется по требованию заказчика, расширяются пределы измерений до 500А. Входные сопротивления должны соответствовать значениям, приведенным в табл. 1. Таблица 1. Конечное значение диапазона измерений 1мВ; 5мВ; 10мВ; 25мВ; 50мВ; 75мВ; 250мВ; 100мВ 10мкВ; 50мкВ; 250мкВ; 5мкВ; 25мкВ; 100мкВ 1В; 2В; 5В; 5В; 10В; 25В 50; 100В Входное сопротивление не менее 10 МОм не более 100 Ом 200 кОм/В 20 кОм/В Внешнее сопротивление на диапазонах измерений с верхними пределами от 1мВ до 250мВ, при котором гарантируются динамические свойства прибора Н399 (успокоение, переброс), не более 10кОм Значения внешних сопротивлений (R вн) на диапазонах измерений с верхними пределами от 1В до 100В на динамические свойства прибора не сказываются. Предел допускаемой погрешности прибора по записи времени ±0,5%. Предел допускаемой полной погрешности приборов по записи измеряемой величины равен ±1,5%. Полная погрешность выражается так же, как основная погрешность. Предел допускаемой погрешности прибора Н399 по измерению и записи измеряемой величины, вызванной изменением положения прибора от нормального положения в любом направлении на ±5° равен пределу допускаемой основной погрешности. Предел допускаемой дополнительной погрешности прибора, вызванной изменением напряжения питающей сети на ±10% от номинального значения или частоты питающей сети на ±2% от номинального значения, равен половине значения предела допускаемой основной погрешности. Предел допускаемой дополнительной погрешности приборов Н399 по измерению и записи измеряемой величины под влиянием внешнего постоянного однородного магнитного поля с индукцией 0,5мТ при самом неблагоприятном направлении магнитного поля равен ± 0,5%. Предел допускаемой дополнительной погрешности приборов, вызванный установкой на ферромагнитном основании толщиной (2 +0,5) мм, равен половине предела допускаемой основной погрешности. Предел допускаемой дополнительной погрешности прибора Микроампермилливольтметр самопишущий Н399, обусловленный влиянием помещенного вплотную с ним такого же прибора, до этого находившегося на расстоянии не менее 1 м, равен ± 0,5%. Предел допускаемой дополнительной погрешности приборов Н399 по измерению и записи измеряемой величины, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах от 0 до 50°С, равен ±1% на каждые 10°С изменения температуры. Изоляция между корпусом прибора и всеми изолированными по постоянному току электрическими цепями (кроме измерительной цепи) в нормальных условиях применения выдерживает в течение 1 мин. действие испытательного напряжения переменного тока частотой 50Гц, действующее значение которого: 2кВ - между сетевым разъемом и корпусом; 0,5кВ - между зажимами отметчика времени и корпусом; 0,5кВ - между зажимами питания от источника постоянного тока и корпусом. Изоляция между раздельными электрическими цепями (кроме измерительной цепи), изолированными друг от друга по постоянному току, в нормальных условиях применения выдерживает испытательное напряжение: 2кВ - между сетевым разъемом и зажимами отметчика времени; 0,5 кВ - между зажимами отметчика времени и зажимами питания от источника постоянного тока. Сопротивление изоляции между корпусом и изолированной от корпуса по постоянному току любой электрической цепью прибора Н399, кроме измерительной, в нормальных условиях применения не менее 40МОм. Время успокоения подвижной части прибора не превышает 2 с. Значение первого переброса указателя не превышает 7% ширины поля записи. Время установления рабочего режима (время самопрогрева) - 15 мин. Запись показаний производится чернилами на диаграммной ленте в прямоугольных координатах. Количество чернил, вмещающихся в резервуар чернильницы, обеспечивает непрерывную запись показаний на диаграммной ленте в течение не менее 30 суток. Ширина рабочей части диаграммной ленты 100 мм. Длина диаграммной ленты не менее 15м. Отсчет показаний по диаграммной ленте производится с помощью шкальной линейки, на которой нанесены те же отметки, что и на шкале прибора Н399. Для привода диаграммной ленты применяется синхронный двигатель с питанием от сети переменного тока частотой 50Гц , напряжением 220В или от источника постоянного тока напряжением 12 В через отдельный преобразователь П39, поставляемый по требованию заказчика. Приборы экспортного исполнения по требованию заказчика могут изготовляться на частоту питающей сети 60Гц. Микроампермилливольтметр самопишущий Н399 имеет семь скоростей перемещения диаграммной ленты: 20; 60; 180; 600; 1200; 1800; 5400 мм/ч, которые устанавливаются путем смены пары зубчатых колес. Габаритные размеры приборов 230x180x315 мм. Масса прибора не более 9,0 кг.

—

Королев

Н397 Частотомер самопишущий щитовой

Описание: Частотомеры самопишущие щитовые Н397 (в дальнейшем - прибор) предназначены для измерения и непрерывной записи частоты в сети переменного тока частотой 50 или 60 Гц. По условиям эксплуатации прибор предназначен для работы в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 0 до 50 °С и относительной влажности 90% при 25 °С. Частотомер самопишущий щитовой Н397, поставляемый в районы с тропическим климатом (условное обозначение Н397 04.2 **), предназначен для работы при указанной выше температуре и относительной влажности 95 % при температуре 40 °С. Технические данные: Диапазоны измерений, класс точности по измерению и записи измеряемой величины, номинальные напряжения прибора приведены в табл.1. Таблица 1. Диапазоны измерений, Гц Номинальное напряжение, В Класс точности по измерению и записи измеряемой величины 45Гц-55 Гц; 55Гц-65Гц 100В; 220В; 380В 0,5 48Гц-52Гц; 58Гц-61Гц 0,2 49Гц-51Гц; 59Гц-61Гц Примечание. 100 В номинальное напряжение приборов Н397, предназначенных для включения через трансформаторы напряжения. Предел допускаемого значения основной погрешности прибора по измерению и по записи измеряемой величины равен: ±0,2% для диапазонов измерения 48-52; 58-62; 49-51; 59-61 Гц, ±0,5% - для диапазонов измерений 45-55 и 55-65 Гц. Нормирующее значение - конечное значение диапазона измерений. Предел допускаемого значения полной погрешности прибора по записи измеряемой величины равен: ± 0,2 % - для диапазонов измерений 48-52, 49-51, 58-62; 59-61 Гц и ± 0,5% - для диапазонов измерений 45-55 и 55-65 Гц. Полная погрешность выражается так же, как основная погрешность. Предел допускаемого значения основной погрешности прибора Н397 по записи времени равен ±0,5 %. Предел допускаемого значения дополнительной погрешности прибора по измерению и записи измеряемой величины, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах от 0 до 50 °С, равен пределу допускаемой основной погрешности на каждые 10 °С. Дополнительные погрешности выражаются так же, как основная погрешность. Предел допускаемого значения дополнительной погрешности прибора по измерению и записи измеряемой величины под влиянием внешнего однородного магнитного поля с индукцией 0,5 мТ, синусоидально изменяющегося во времени с частотой, одинаковой с частотой тока, протекающего по измерительной цепи прибора, при самых неблагоприятных направлениях и фазе магнитного поля равен: ± 0,5 % - для диапазонов измерений 45-55 и 55-65 Гц; ± 0,2 % - для диапазонов измерений 48-52; 49-51; 58-62; 59-61 Гц. Предел допускаемого значения дополнительной погрешности прибора Н397 по измерению и записи измеряемой величины, вызванной изменением положения прибора от нормального положения в любом направлении на 5°, равен пределу допускаемого значения основной погрешности. Пределы допускаемых значений дополнительных погрешностей прибора по измерению и по записи измеряемой величины, вызванных влиянием ферромагнитного щита толщиною (2±0,5) ммили влиянием помещенного вплотную с ним такого же прибора, равны 0,5 предела допускаемой основной погрешности. При установке прибора на щите из проводящего материала Предел допускаемого значения полной погрешности прибора Н397 по записи измеряемой величины равен: ± 0,2 % - для диапазонов измерений 48-52, 49-51, 58-62; 59-61 Гц и ± 0,5% - для диапазонов измерений 45-55 и 55-65 Гц. Полная погрешность выражается так же, как основная погрешность. Предел допускаемого значения дополнительной погрешности, вызванной отклонением формы кривой напряжения от формы, принятой за нормальную, равен удвоенному пределу допускаемой основной погрешности. Предел допускаемого значения дополнительной погрешности, вызванной отклонением напряжения в измеряемой цепи на ± 15 % номинального или отклонением напряжения в цепи электропитании на ± 10 % номинального, равен пределу допускаемого значения основной погрешности прибора. Невозвращение пишущего устройства (указателя) прибора к нулевой линии диаграммной ленты (нулевой отметке шкалы) при плавном уменьшении напряжения от номинального до нуля не превышает 1,5 мм. Нулевая отметка шкалы совпадает с крайней левой отметкой шкалы. Допускаемое несовпадение нулевой линии диаграммной ленты с линией записи, получаемой при установке указателя на нулевую отметку шкалы, не более 0,75 мм. Дрейф нулевой линии прибора в течение 30 суток не более 1,5 мм. Ширина линии записи не более 0,7 мм. Время непрерывной работы прибора Н397 не ограничено. Время установления рабочего режима 1 ч. Запись показаний производится шариковым стержнем УПС-3-107-1.0-300 синий ТУ25-7733-0008-87 или чернилами на диаграммной ленте с перфорацией с номинальной шириной поля записи 100 мм. Длительность непрерывной записи прибора Частотомер самопишущий щитовой Н397чернилами при однократной заправке резервуара чернильницы или одним шариковым стержнем - не менее 60 суток. Электропитание прибора осуществляется от сети переменного тока напряжением (220±22)В частотой (50±1,0)Гц или (60±1,2) Гц - для приборов, поставляемых на экспорт. Потребляемая мощность измерительной цепи - 6 В·А. Потребляемая мощность цепи питания от сети - 12 В·А. Для привода диаграммной ленты применяется синхронный двигатель с питанием от сети переменного тока напряжением 220В частотой 50 Гц или 60 Гц (для приборов, поставляемых на экспорт). Приборы Н397 имеют номинальные скорости перемещения диаграммной ленты: 20; 60; 180; 600; 1800; 5400 мм/ч. Изменение скоростей производится заменой сменных зубчатых колес. Изоляция между, корпусом и изолированными от корпуса электрическими цепями (кроме цепи нанесения отметок времени), а также изоляция между раздельными электрическими цепями в нормальных условиях применения, выдерживает в течение 1 мин. действие испытательного напряжения переменного тока частотой (50±1)Гц, среднеквадратическое значение которого равно 1,5 кВ. Для приборов Н397 с номинальным напряжением 380В изоляция между корпусом и измерительной цепью, а также между измерительной цепью и цепью электропитания - 2кВ. Сопротивление изоляции между корпусом и изолированной от корпуса любой электрической цепью прибора в нормальных условиях применения не менее 40 МΩ. Габаритные размеры прибора не более 160х160х195 мм (тип 2 ГОСТ 5944-74), размеры прибора с преобразователем 160х160х300мм. Масса прибора не более 5 кг . В соответствии с заказомЧастотомер самопишущий щитовой Н397 поставляется с записью показаний чернилами или чернилами и шариковым стержнем.

—

Королев

Н396 Ваттметр самопишущий щитовой

Описание: Ваттметры Н396 самопишущие щитовые (в дальнейшем - приборы) предназначены для: измерения и непрерывной записи величины активной мощности в сетях однофазного переменного тока частотой 50 Гц. По условиям эксплуатации Ваттметр Н396 самопишущий щитовой предназначен для работы в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35°С и относительной влажности 80% при температуре 25°С. Ваттметр Н396 самопишущий щитовой, поставляемый на экспорт в страны с тропическим климатом, предназначен для работы при температуре окружающего воздуха от 5 до 50°С и относительной влажности до 95% при температуре 40°С в закрытых помещениях без резких изменений температуры, воздействия солнечной радиации, дождя, пыли. Возможно действие плесневых грибков и других биологических факторов. При этом заводское обозначение прибора должно быть дополнено "0 4.2 **" Технические данные: Предел допускаемой основной погрешности прибора по измерению и по записи измеряемой величины равен ±1,5% от конечного значения диапазона измерений. Предел допускаемой основной погрешности по записи времени равен ±0,5%. Предел допускаемой полной погрешности прибора Ваттметр Н396 по записи измеряемой величины равен ±1,5% от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности прибора по измерению и записи измеряемой величины, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах от 10 до 35°С, равен пределу допускаемой основной погрешности на каждые 10°С изменения температуры. Предел допускаемой дополнительной погрешности прибора Ваттметр Н396 под влиянием внешнего однородного магнитного поля индукцией 0,5 мТл, образованного переменным током синусоидально изменяющимся во времени с частотой 50 Гц равен ±0,5% от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности прибора Ваттметр Н396 по измерению и записи измеряемой величины, вызванной отклонением частоты от нормальной на ±10%, равен±1,5% от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности прибора по измерению и записи измеряемой величины, вызванной изменением положения прибора от нормального положения в любом направлении на ±5° равен ±1,5% от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности по измерению и записи измеряемой величины, вызванной отклонением напряжения от номинального ±20%, при неизменном значении измеряемой мощности, равен ±1,5% от конечного значения диапазона измерений. Предел допускаемой дополнительной погрешности по измерению и записи измеряемой величины, вызванной влиянием изменения коэффициента мощности, выраженным в процентах от конечного значения диапазона измерений, равен ±1,5% при нормальной частоте; ±3% при частотах 45-55 Гц. Невозвращение пишущего устройства прибора Ваттметр Н396 к нулевой линии записи не более 1,5 мм. Несовпадение нулевой линии, нанесенной на диаграммной ленте, отметчиком времени, с линией записи, получаемой при установке указателя на нулевую отметку шкалы, не более 0,75 мм. Ширина линии записи не более 0,7 мм. Время установления рабочего режима 15 мин. Запись показаний производится чернилами на диаграммной ленте в прямоугольных координатах. Ширина рабочей части диаграммной ленты - 100 мм. Количество чернил, вмещающихся в резервуар чернильницы, обеспечивает непрерывную запись показаний на диаграммной ленте в течение не менее 30 суток. Для привода диаграммной ленты применяется синхронный двигатель с питанием от сети переменного тока частотой 50 Гц напряжением 220 В. По требованию заказчика приборы экспортного исполнения могут быть изготовлены с питанием двигателя от сети переменного тока с частотой 60 Гц. Приборы имеют шесть скоростей перемещения диаграммной ленты: 20; 60; 180; 600; 1800; 5400 мм/ч, которые устанавливаются путем смены пары зубчатых колес. Изоляция между корпусом прибора и всеми изолированными от корпуса электрическими цепями (кроме цепи отметчика времени) выдерживает в течение 1 мин действие испытательного напряжения переменного тока частотой 50 Гц, действующее значение которого 2 кВ. Изоляция между корпусом прибора и изолированной от него электрической цепью отметчика времени выдерживает в течение 1 мин действие испытательного напряжения переменного тока частотой 50 Гц, действующее значение которого 0,5 кВ. Сопротивление изоляции между корпусом и изолированной от корпуса по постоянному току любой электрической цепью прибора Ваттметр Н396 в нормальных условиях применения 40 МОм. Собственное потребление последовательной и параллельной цепей прибора, предназначенных для включения через измерительные трансформаторы тока и напряжения при номинальном токе и напряжении и частоте 50 Гц, не превышает 10 ВА. Габаритные размеры прибора 160х172х360 мм. Размер фланца 160х160 мм. Масса прибора не превышает 7,5 кг.

—

Королев

Н395 Ваттметр самопишущий

Описание: Ваттметры Н395, варметры Н395 самопишущие щитовые предназначены для измерения и непрерывной записи величины активной или реактивной мощности в сетях трехфазного тока частоты 50 Гц без нулевого провода с неравномерной нагрузкой фаз. По условиям эксплуатации приборы предназначены для работы в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35°С и относительной влажности80% при температуре 25°С. Ваттметр и варметр Н395 самопишущие щитовые, поставляемые на экспорт в страны с тропическим климатом, предназначены для работы при температуре окружающего воздуха от 5 до50°С и относительной влажности до 95% при 30°С в закрытых помещениях без резких изменений температуры, воздействия солнечной радиации, дождя и пыли. Возможно действие плесневых грибов и других биологических факторов. При этом заводское обозначение прибора должно быть дополнено буквами "Т4.2". Технические данные: Номинальный коэффициент мощности для ваттметров cosφ=1 для варметров sinφ=0,8. Предел допускаемой основной погрешности прибора по измерению и записи измеряемой величины равен±1,5% от конечного значения диапазона измерений. Предел допускаемой полной погрешности прибора Н395 по записи измеряемой величины равен±1,5% от конечного значения диапазона измерений. Предел допускаемой основной погрешности по записи времени равен ±0,5%. Предел допускаемой дополнительной погрешности прибора по измерению и записи измеряемой величины, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах от 10 до 35°С, равен ±1,5% на каждые 10°С изменения температуры. Предел допускаемой дополнительной погрешности прибора Н395 по измерению и записи измеряемой величины, вызванной отклонением частоты от нормальной на ±10%, равен ±1,5%. Предел допускаемой дополнительной погрешности прибора по измерению и записи измеряемой величины под влиянием внешнего однородного магнитного поля с индукцией 0,5мТл, образованного переменным током, синусоидально изменяющимся во времени, равен ±0,5%. Предел допускаемой дополнительной погрешности прибора Н395 по измерению и записи измеряемой величины, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, равен пределу допускаемой основной погрешности. Невозвращение пишущего устройства прибора Н395 к нулевой линии записи не более 1,5 мм. Несовпадение нулевой линии, нанесенной на диаграммной ленте отметчиком времени, с линией записи, получаемой при установке указателя на нулевую отметку шкалы, не более 0,75 мм. Ширина линии записи не более 0,7 мм. Запись показаний производится чернилами на диаграммной ленте в прямоугольных координатах, ширина рабочей части диаграммной ленты - 100 мм. Количество чернил, вмещающиеся в резервуар чернильницы, обеспечивает непрерывную запись показаний на диаграммной ленте в течение не менее 30 суток. Для привода диаграммной ленты применяется синхронный двигатель с питанием от сети переменного тока частотой 50 Гц напряжением 220 В. По требованию заказчика приборы Н395экспортного исполнения могут быть изготовлены с питанием двигателя от сети переменного тока частотой 60 Гц. Приборы Н395 имеют шесть скоростей перемещения диаграммной ленты: 20; 60; 180; 600; 1800, 5400 мм/ч, которые устанавливаются путем смены пары зубчатых колес. Изоляция между корпусом прибора Н395 и всеми изолированными по постоянному току электрическими цепями (кроме цепи отметчика времени) в нормальных условиях применения выдерживает в течение 1 мин действие испытательного напряжения переменного тока частотой 50 Гц, действующее значение которого 2 кВ. Изоляция между корпусом прибора Н395 и изолированной от него по постоянному току электрической цепью отметчика времени выдерживает в течение 1 мин действие испытательного напряжения переменного тока частотой 50 Гц, действующее значение которого 0,5 кВ. Сопротивление изоляции между корпусом и изолированной от корпуса по постоянному току любой электрической цепью прибора Н395 в нормальных условиях применения не менее 40МОм. Габаритные размеры приборов не превышают 160х172х360 мм, размер фланца 160х160 мм. Масса прибора не превышает 7,5 кг.

—

Королев

Н391 Миллиамперметр самопишущий переносный

Описание: Миллиамперметр Н391 самопишущий переносный предназначен для выполнения измерений и непрерывной записи малых сигналов тока в цепях постоянного тока. Технические характеристики приборов миллиамперметры Н391 самопишущие переносные: * Температура - от 5ºС до 50ºС; * Относительная влажность - до 80% при 25ºС; * Класс точности прибора миллиамперметр Н391 самопишущий переносный - 1,5; * Предел измерений - 5мА; * Время успокоения подвижной части - не более 2с; * Погрешность записи времени прибором миллиамперметр Н391 самопишущий переносный - ±0,5%; * Запись осуществляется чернилами на диаграммной ленте в прямоугольной системе координат; * Скорость движения диаграммной ленты - 20мм/ч, 60мм/ч, 180мм/ч, 600мм/ч, 1800мм/ч, 5400мм/ч; * Номинальная ширина поля записи прибором миллиамперметр самопишущий Н391 переносный - 100мм; * Длина диаграммной ленты - 15м; * Время установления рабочего режима - 15 минут; * Питание прибора миллиамперметр самопишущий переносный Н391 - от сети переменного тока напряжением 220В частоты 50Гц; * Габариты - 165х165х275мм; * Масса прибора миллиамперметр Н391 самопишущий переносный - 5,5кг; * Прибор состоит из измерительного и лентопротяжного механизмов, пишущего устройства и отметчика нулевой линии; * Наработка на отказ прибора миллиамперметр Н391 самопишущий переносный - не менее 2500 часов; * Средний срок службы - 6 лет; Изготовитель гарантирует соответствие качества прибора миллиамперметр Н391 самопишущий переносный требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

—

Королев

Н39 Вольтметр самопишущий

Описание: Вольтметр Н39 самопишущий, милливольтметр Н39 самопишущий предназначен дляизмерения и записи малых величин постоянного напряжения, а также блуждающих токов в подземных металлических коммуникациях. * Класс точности - 1,5. * Габариты - 255х170х325мм. Технические характеристики приборов вольтметры Н39 самопишущие, милливольтметры Н39 самопишущие: * Предел измерения: * - 5мВ, 10мВ, 25мВ, 50мВ, 75мВ, 250мВ - при внутреннем сопротивлении не менее 1 МОм; * - 1В, 2,5В, 5В, 10В, 25В, 50В, 100В - при внутреннем сопротивлении не менее 200 кОм; * Пределы измерения тока - 0,5А, 5А, 50А, 500А (с внутренним шунтом 75мВ); * Ток полного отклонения прибора вольтметр Н39 самопишущий, милливольтметр Н39 самопишущий - 30мА, 15мА, 10мА, 10мА; * Прибор имеет встроенный транзисторный усилитель; * Запись чернилами в криволинейных координатах с шириной рабочей части диаграммы - 100мм; * Скорость диаграммы прибора вольтметр Н39 самопишущий, милливольтметр Н39 самопишущий - 20мм/ч, 60мм/ч, 180мм/ч, 600мм/ч, 1800мм/ч, 5400мм/ч; * Привод - синхронный двигатель с питанием 220В, 50Гц; * Условия эксплуатации прибора вольтметр Н39 самопишущий, милливольтметр Н39 самопишущий: - температура - от 0ºС до +50ºС; - относительная влажность - не более 95%; * Габариты прибора вольтметр самопишущий Н39, милливольтметр самопишущий Н39 - 255х170х325мм; * Масса - 9кг; Изготовитель гарантирует соответствие качества прибора вольтметр Н39 самопишущий, милливольтметр Н39 самопишущий требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

—

Королев

Н358 Прибор-индикатор отметчиков времени самопишущий

Описание: Прибор-индикатор отметчиков времени Н358 самопишущий предназначен для записи временных характеристик различных процессов, в частности, для контроля работ станков, масляных выключателей, определения длительности и частоты рабочих циклов. Технические характеристики приборов приборы-индикаторы отметчиков времени Н358 самопишущие: * Температура - от 5ºС до 50ºС; * Относительная влажность - до 80% (до 95% при температуре 30ºС - для приборов, поставляемых в районы с тропическим климатом); * Запись показаний производится чернилами на диаграмме. Отклонение пишущих устройств отметчиков при подаче сигналов - 3мм-5мм; * Напряжение питания отметчиков прибора прибор-индикатор отметчиков времени Н358 самопишущий - 12В, 24В, 48В или 60В постоянного тока; * Время срабатывания отметчиков - не более 100мс; * Количество отметчиков - 10; * Ширина рабочей части диаграммной ленты прибора прибор-индикатор отметчиков времени самопишущий Н358- 100мм; * Длина диаграммной ленты - не менее 15м; * Механизм для перемещения диаграммной ленты имеет устройство для ориентировочного определения количества диаграммной ленты на лентоподающей катушке; * Для привода диаграммной ленты прибора прибор-индикатор отметчиков времени Н358 самопишущий применяется синхронный двигатель с питанием от сети переменного тока частоты 50Гц напряжением 220В; * Прибор имеет 6 скоростей перемещения диаграммной ленты - 20мм/ч, 60мм/ч, 180мм/ч, 600мм/ч, 1800мм/ч, 5400мм/ч, которые устанавливаются путем смены пары шестерен; * Класс точности механизма, перемещающего диаграммную ленту - 0,5; * Габариты прибора прибор-индикатор отметчиков времени Н358 самопишущий - 270х160х165мм; * Масса - не более 4кг.

—

Королев

Н354 Ваттметр самопишущий

Описание: Ваттметр Н354 самопишущий, варметр Н354 самопишущий предназначен дляизмерения и записи активной и реактивной мощности в трехфазных сетях частотой 50Гц без нулевого провода, с неравномерной нагрузкой фаз. * Класс точности - 1,5. * Габариты - 163х180х333мм. Технические характеристики приборов ваттметры Н354 самопишущие, варметры Н354 самопишущие: * Прибор для непосредственного включения на ток 5А и напряжение 125В, 250В, 375В; для включения через трансформатор тока с вторичным током 5А и 1А и через трансформатор напряжения с вторичным напряжением 100В; * Запись чернилами в криволинейных координатах с шириной рабочей части диаграммы - 100мм; * Скорость диаграммы прибора ваттметр Н354 самопишущий, варметр Н354 самопишущий - 20мм/ч, 60мм/ч, 180мм/ч, 600мм/ч, 1800мм/ч, 5400мм/ч; * Привод - синхронный двигатель 127В или 220В, 50Гц; * Условия эксплуатации прибора ваттметр Н354 самопишущий, варметр Н354 самопишущий: - температура - от +5ºС до +50ºС; - относительная влажность - не более 80%; * Габариты прибора ваттметр самопишущий Н354 - 163х180х333мм; * Масса - 6,5кг; Изготовитель гарантирует соответствие качества прибора ваттметр Н354 самопишущий, варметр Н354 самопишущий требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

—

Королев

Н352 Вольтметр самопишущий

Описание: Вольтметр Н352 самопишущий предназначен для измерения и непрерывной записи чернилами напряжения в криволинейных координатах. * Класс точности - 1,5. * Габариты - 163х180х265мм. Технические характеристики приборов вольтметры Н352 самопишущие: * Предел измерения - 75мВ, 150мВ, 1,5В, 3В, 7,5В, 15В, 30В, 50В, 75В, 150В, 250В, 300В, 500В, 600В, 1000В; * Ток полного отклонения - 30мА, 15мА, 10мА, 10мА; * С 15В и выше ток полного отклонения прибора вольтметр Н352 самопишущий 5мА; * Запись чернилами в криволинейных координатах с шириной рабочей части диаграммы - 100мм; * Скорость диаграммы прибора вольтметр Н352 самопишущий - 20мм/ч, 60мм/ч, 180мм/ч, 600мм/ч, 1800мм/ч, 5400мм/ч; * Привод - синхронный двигатель с питанием 220В, 50Гц; * Условия эксплуатации прибора вольтметр Н352 самопишущий: - температура - от +5ºС до +50ºС; - относительная влажность - не более 80%; * Габариты прибора вольтметр самопишущий Н352 - 163х180х265мм; * Масса - 5,5кг; Изготовитель гарантирует соответствие качества прибора вольтметр Н352 самопишущийтребованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

—

Королев

Н350 Ваттметр самопишущий

Описание: Ваттметр Н350 самопишущий предназначен для измерения и записи активной мощности в сетях частотой 50Гц. * Класс точности - 1,5. * Габариты - 160х160х310мм. Технические характеристики приборов ваттметры Н350 самопишущие: * Прибор для непосредственного включения на ток 5А и напряжение 127В, 220В, 380В; для включения через трансформатор тока с вторичным током 5А и через трансформатор напряжения с вторичным напряжением 100В; * Запись чернилами в криволинейных координатах с шириной рабочей части диаграммы - 100мм; * Скорость диаграммы прибора ваттметр Н350 самопишущий - 20мм/ч, 60мм/ч, 180мм/ч, 600мм/ч, 1800мм/ч, 5400мм/ч; * Привод - синхронный двигатель 127В или 220В, 50Гц; * Условия эксплуатации прибора ваттметр Н350 самопишущий: - температура - от +5ºС до +50ºС; - относительная влажность - не более 80%; * Габариты прибора ваттметр самопишущий Н350 - 160х160х310мм; * Масса - 6,5кг; Изготовитель гарантирует соответствие качества прибора ваттметр Н350 самопишущийтребованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

—

Королев

Н349 Амперметр самопишущий

Описание: Амперметр Н349 самопишущий, миллиамперметр Н349 самопишущий, килоамперметр Н349 самопишущий предназначен для регистрации чернилами на диаграммной ленте в прямолинейных координатах быстропротекающих процессов, представленных в форме электрических сигналов. Класс точности - 1,5. Габариты - 160х160х245мм. Технические характеристики приборов амперметры Н349 самопишущие, миллиамперметры Н349 самопишущие, килоамперметры Н349 самопишущие: * Предел измерения миллиамперметров - 1мА, 2мА, 5мА, 10мА, 15мА, 30мА, 50мА, 75мА, 100мА, 150мА, 300мА; * Предел измерения амперметров: - 0,5А, 1А, 2А, 3А, 5А, 10А, 20А, 30А - включение непосредственное; - 50А, 75А, 100А, 150А, 300А, 500А, 750А, 1кА, 1,5кА, 2кА, 3кА, 4кА, 5кА, 6кА - включение с НШ на 75мВ; * - 7,5кА, 10кА, 15кА, 20кА, 25кА, 35кА, 50кА, 70кА - включение через И78 на 5А с напряжением на зажимах 150мВ; * Прибор амперметр Н349 самопишущий, миллиамперметр Н349 самопишущий, килоамперметр Н349 самопишущий может быть изготовлен с двусторонней шкалой; * Запись чернилами в прямолинейных координатах с шириной рабочей части диаграммы - 100мм; * Скорость диаграммы прибора амперметр Н349 самопишущий, миллиамперметр Н349 самопишущий, килоамперметр Н349 самопишущий - 20мм/ч, 60мм/ч, 180мм/ч, 600мм/ч, 1800мм/ч, 5400мм/ч; * Привод - синхронный двигатель 127В или 220В, 50Гц; * Условия эксплуатации прибора амперметр Н349 самопишущий, миллиамперметр Н349 самопишущий, килоамперметр Н349 самопишущий: - температура - от +5ºС до +50ºС; - относительная влажность - не более 80%; * Габариты прибора амперметр самопишущий Н349, миллиамперметр самопишущий Н349, килоамперметр самопишущий Н349 - 160х160х245мм; * Масса - 5,5кг; Изготовитель гарантирует соответствие качества прибора амперметр Н349 самопишущий, миллиамперметр Н349 самопишущий, килоамперметр Н349 самопишущий требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

—

Королев

Н348 Ваттметр самопишущий

Описание: Ваттметр самопишущий Н348, варметр самопишущий Н348 предназначен дляизмерения и записи активной и реактивной мощности в трехфазных сетях переменного тока частотой 50Гц без нулевого провода с неравномерной нагрузкой фаз. Технические характеристики приборов ваттметры самопишущие Н348, варметры самопишущие Н348: * Приборы используются при температуре окружающего воздуха от 5ºС до 50ºС и относительной влажности до 80%; * По устойчивости к механическим воздействиям приборы относятся к обыкновенным. * Класс точности - 1,5. * Время успокоения подвижной части приборов ваттметр самопишущий Н348, варметр самопишущий Н348 не превышает 2с. * Скорость движения диаграммы - 20мм/ч, 60мм/ч, 180мм/ч, 600мм/ч, 1800мм/ч и 5400мм/ч. * Приборы выпускаются для непосредственного включения на номинальные токи 5Аи напряжения 127В, 220В, 380В; для включения через измерительные трансформаторы тока с вторичным током 1А или 5А и измерительные трансформаторы напряжения с вторичным напряжением 100В. * Изменение показаний приборов ваттметр Н348 самопишущий, варметр Н348 самопишущий: - при отклонении температуры окружающего воздуха на 10ºС (в пределах рабочих температур) составляет ±1,2%; - под влиянием внешнего магнитного поля напряженностью 400А/м - составляет ±1%; - при установке прибора на ферромагнитном щите - не превышает ±0,5%. * Собственное потребление последовательной цепи приборов ваттметр самопишущий Н348, варметр самопишущий Н348, предназначенных для включения через измерительные трансформаторы тока, при номинальном токе и частоте 50Гц не превышает 10В∙А. * Собственное потребление параллельной цепи приборов, предназначенных для включения через измерительные трансформаторы напряжения, при номинальном напряжении и частоте 50Гц не превышает 10В∙А. * Габаритные размеры приборов ваттметр Н348 самопишущий, варметр Н348 самопишущий - 160х160х310мм. * Масса - 6,5кг. * Приборы состоят из основных блоков: измерительного механизма, лентопротяжного механизма, синхронного двигателя с редуктором. Все элементы приборов ваттметр самопишущий Н348, варметр самопишущий Н348размещены в металлическом кожухе с откидной застекленной крышкой.

—

Королев

Н345Частотомер самопишущий

Описание: Частотомер Н345 самопишущий предназначен для измерения и записи частоты в цепях переменного тока. Класс точности - 2,5, 4,0. Габариты - 160х160х345мм. Технические характеристики приборов частотомеры Н345 самопишущие: * Пределы измерений: - класс точности 2,5 - 45Гц-55Гц; - класс точности 4,0 - 48Гц-52Гц, 49Гц-51Гц; * Напряжение прибора частотомер Н345 самопишущий - 100В, 127В, 220В, 380В; * Запись чернилами в криволинейных координатах с шириной рабочей части диаграммы - 100мм; * Скорость диаграммы прибора частотомер Н345 самопишущий - 20мм/ч, 60мм/ч, 180мм/ч, 600мм/ч, 1800мм/ч, 5400мм/ч; * Привод - синхронный двигатель 127В или 220В, 50Гц; * Условия эксплуатации прибора частотомер Н345 самопишущий: - температура - от +5ºС до +50ºС; - относительная влажность - не более 80%; * Габариты прибора частотомер самопишущий Н345 - 160х160х345мм; * Масса - 8кг; Изготовитель гарантирует соответствие качества прибора частотомер Н345 самопишущийтребованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

—

Королев

Н344 Амперметр самопишущий

Описание: Амперметр Н344 самопишущий, миллиамперметр Н344 самопишущий предназначен для регистрации чернилами на диаграммной ленте в криволинейных координатах быстропротекающих процессов, представленных в форме электрических сигналов. * Класс точности - 1,5. * Габариты - 160х160х245мм. Технические характеристики приборов амперметры Н344 самопишущие, миллиамперметры Н344 самопишущие: * Предел измерения миллиамперметров - 50мА, 150мА, 250мА, 500мА; * Предел измерения амперметров - 1А, 5А, 10А, 15А, 20А, 30А, 40А, 50А, 75А, 100А, 150А, 200А, 300А, 400А, 600А, 800А, 1кА, 1,5кА, 2кА, 3кА, 4кА, 5кА, 6кА, 8кА, 10кА, 15кА; * Прибор амперметр Н344 самопишущий, миллиамперметр Н344 самопишущий на частоту 50Гц; * Запись чернилами в криволинейных координатах с шириной рабочей части диаграммы - 100мм; * Скорость диаграммы прибора амперметр Н344 самопишущий, миллиамперметр Н344 самопишущий - 20мм/ч, 60мм/ч, 180мм/ч, 600мм/ч, 1800мм/ч, 5400мм/ч; * Привод - синхронный двигатель 127В или 220В, 50Гц; * Снабжены отметчиком времени на 24В постоянного тока; * Условия эксплуатации прибора амперметр Н344 самопишущий, миллиамперметр Н344 самопишущий: - температура - от +5ºС до +50ºС; - относительная влажность - не более 80%; * Габариты прибора амперметр самопишущий Н344, миллиамперметр самопишущий Н344 - 160х160х245мм; * Масса - 6,5кг; Изготовитель гарантирует соответствие качества прибора амперметр Н344 самопишущий, миллиамперметр Н344 самопишущий требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

—

Королев

Н343 Амперметр самопишущий

Описание: Амперметр Н343 самопишущий, миллиамперметр Н343 самопишущий предназначен для регистрации чернилами на диаграммной ленте в криволинейных координатах быстропротекающих процессов, представленных в форме электрических сигналов. * Класс точности - 2,5. * Габариты - 160х160х245мм. Технические характеристики приборов амперметры Н343 самопишущие, миллиамперметры Н343 самопишущие: * Предел измерения миллиамперметров - 1мА, 5мА, 15мА, 25мА, 50мА, 150мА, 250мА, 500мА; * Предел измерения амперметров - 1А, 1,5А, 2,5А, 5А; * Прибор амперметр Н343 самопишущий, миллиамперметр Н343 самопишущий на частоты: - в нормальном режиме - 45Гц-1000Гц; - в расширенном режиме - 1000Гц-10000Гц; * Запись чернилами в криволинейных координатах с шириной рабочей части диаграммы - 100мм; * Скорость диаграммы прибора амперметр Н343 самопишущий, миллиамперметр Н343 самопишущий - 20мм/ч, 60мм/ч, 180мм/ч, 600мм/ч, 1800мм/ч, 5400мм/ч; * Привод - синхронный двигатель 127В или 220В, 50Гц; * Снабжены отметчиком времени на 24В постоянного тока; * Условия эксплуатации прибора амперметр Н343 самопишущий, миллиамперметр Н343 самопишущий: - температура - от +5ºС до +50ºС; - относительная влажность - не более 80%; * Габариты прибора амперметр самопишущий Н343, миллиамперметр самопишущий Н343 - 160х160х245мм; * Масса - 5,5кг; Изготовитель гарантирует соответствие качества прибора амперметр Н343 самопишущий, миллиамперметр Н343 самопишущий требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

—

Королев

Н342К Миллиамперметр самопишущий

Описание: Миллиамперметр Н342К самопишущий предназначен для измерения, записи и двухпозиционного регулирования теплоэнергетических параметров, преобразованных в электросигналы. * Класс точности - 1,0. * Габариты - 160х160х360мм. Технические характеристики приборов миллиамперметры Н342К самопишущие: * Погрешность регулирования - ±2,0%; * Предел измерения прибора миллиамперметр Н342К самопишущий: - 0мА-5мА - при внутреннем сопротивлении 1000 Ом; - 0мА-20мА - при внутреннем сопротивлении 200 Ом; * Запись чернилами в прямолинейных координатах; * Ширина диаграммы - 100мм; * Длина диаграммы - 15м; * Скорость диаграммы прибора миллиамперметр Н342К самопишущий - 20мм/ч, 40мм/ч, 60мм/ч, 180мм/ч, 600мм/ч, 1800мм/ч, 5400мм/ч; * Привод - синхронный двигатель 127В или 220В, 50Гц; * Условия эксплуатации прибора миллиамперметр Н342К самопишущий: - температура - от +5ºС до +50ºС; - относительная влажность - не более 80%; * Габариты прибора миллиамперметр самопишущий Н342К - 160х160х360мм; * Масса - 8кг; Изготовитель гарантирует соответствие качества прибора миллиамперметр Н342К самопишущий требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

—

Королев

Н341 Микроамперметр самопишущий

Описание: Микроамперметр Н341 самопишущий предназначен для регистрации чернилами на диаграммной ленте в криволинейных координатах быстропротекающих процессов, представленных в форме электрических сигналов. * Класс точности - 1,5. * Габариты - 160х160х245мм. Технические характеристики приборов микроамперметры Н341 самопишущие: * Предел измерения: - 50мкА, 50мкА-0мкА-50мкА - с фотоусилителем Ф115/А-1 с входным сопротивлением 1,0 Ом; - 200мкА, 200мкА-0мкА-200мкА - с фотоусилителем Ф115/А-2 с входным сопротивлением 0,5 Ом; - 1000мкА - с фотоусилителем Ф115/А-3 с входным сопротивлением 10 Ом; * Запись чернилами в криволинейных координатах с шириной рабочей части диаграммы - 100мм; * Скорость диаграммы прибора микроамперметр Н341 самопишущий - 20мм/ч, 60мм/ч, 180мм/ч, 600мм/ч, 1800мм/ч, 5400мм/ч; * Привод - синхронный двигатель 127В или 220В, 50Гц; * Условия эксплуатации прибора микроамперметр Н341 самопишущий: - температура - от +5ºС до +50ºС; - относительная влажность - не более 80%; * Габариты прибора микроамперметр самопишущий Н341 - 160х160х245мм; * Масса - 5,5кг; * Габариты усилителя - 165х225х190мм; * Масса - 5,5кг; Изготовитель гарантирует соответствие качества прибора микроамперметр Н341 самопишущий требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

—

Королев

Н340 Амперметр самопишущий

Описание: Амперметр Н340 самопишущий, миллиамперметр Н340 самопишущий, килоамперметр Н340 самопишущий предназначен для регистрации чернилами на диаграммной ленте в криволинейных координатах быстропротекающих процессов, представленных в форме электрических сигналов. * Класс точности - 1,5. * Габариты - 160х160х245мм. Технические характеристики приборов амперметры Н340 самопишущие, миллиамперметры Н340 самопишущие, килоамперметры Н340 самопишущие: * Предел измерения миллиамперметров - 1мА, 2мА, 5мА, 10мА, 15мА, 30мА, 50мА, 75мА, 100мА, 150мА, 300мА; * Предел измерения амперметров: - 0,5А, 1А, 2А, 3А, 5А, 10А, 20А, 30А - включение непосредственное; - 50А, 75А, 100А, 150А, 300А, 500А, 750А, 1кА, 1,5кА, 2кА, 3кА, 4кА, 5кА, 6кА - включение с НШ на 75мВ; - 7,5кА, 10кА, 15кА, 20кА, 25кА, 35кА, 50кА, 70кА - включение через И78 на 5А с напряжением на зажимах 150мВ; * Прибор амперметр Н340 самопишущий, миллиамперметр Н340 самопишущий, килоамперметр Н340 самопишущий может быть изготовлен с двусторонней шкалой; * Запись чернилами в криволинейных координатах с шириной рабочей части диаграммы - 100мм; * Скорость диаграммы прибора амперметр Н340 самопишущий, миллиамперметр Н340 самопишущий, килоамперметр Н340 самопишущий - 20мм/ч, 60мм/ч, 180мм/ч, 600мм/ч, 1800мм/ч, 5400мм/ч; * Привод - синхронный двигатель 127В или 220В, 50Гц; * Условия эксплуатации прибора амперметр Н340 самопишущий, миллиамперметр Н340 самопишущий, килоамперметр Н340 самопишущий: - температура - от +5ºС до +50ºС; - относительная влажность - не более 80%; * Габариты прибора амперметр самопишущий Н340, миллиамперметр самопишущий Н340, килоамперметр самопишущий Н340 - 160х160х245мм; * Масса - 5,5кг; Изготовитель гарантирует соответствие качества прибора амперметр Н340 самопишущий, миллиамперметр Н340 самопишущий, килоамперметр Н340 самопишущий требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

—

Королев

Н339 Ампервольтметр самопишущий переносный

Описание: Ампервольтметр Н339 самопишущий переносный выпрямительной системы многопредельный предназначен для измерения и непрерывной записи тока и напряжения в цепях постоянного тока и переменного тока частоты от 45Гц до 10000Гц. Технические характеристики приборов ампервольтметры Н339 самопишущие переносные: * Температура окружающего воздуха - от 10ºС до 35°С; * Относительная влажность окружающего воздуха - до 80% (при температуре 25°С); * Прибор ампервольтметр самопишущий переносный Н339 комплектуется сменным блоком, в состав которого входит усилитель постоянного тока; * Предел допускаемого значения основной погрешности по измерению и записи измеряемой величины (в процентах от конечного значения диапазона измерений): - ±1,5% на постоянном токе; - ±2,5% на переменном токе; * Прибор ампервольтметр Н339 самопишущий переносный имеет следующие конечные значения диапазонов измерений: - постоянный ток - 0,005А; 0,015А; 0,05А; 0,15А; 0,25А; 0,5А; - переменный ток - 0,005А; 0,015А; 0,05А; 0,15А; 0,25А; 0,5А; 1,5А; 5А; - для обоих родов напряжения - 5В; 15В; 50В; 150В; 250В; 500В; * Нормальная область частот прибора ампервольтметр Н339 самопишущий переносный - 45Гц-1000Гц; * Рабочая область частот - 1000Гц-10000Гц; * При работе со сменным блоком прибор ампервольтметр Н339 самопишущий переносныйимеет следующие конечные значения диапазонов измерений: - 1мВ; 5мВ; 10мВ; 25иВ; 50мВ; 75мВ; 250мВ; - 1В; 2,5В; 5В; 10В; 25В; 50В; 100В; - 10мкА; 50мкА; 250мкА; - 1,5А; 5А (с помощью наружного шунта на пределе 75мВ); * Конечные значения диапазонов измерений и входные сопротивления прибораампервольтметр Н339 самопишущий переносный приведены в таблице 1; Таблица 1 Конечные значения диапазонов измерений и входные сопротивления прибораампервольтметр Н339 самопишущий переносный Конечные значения диапазонов измерений 1мВ, 5мВ, 10мВ, 25мВ, 50мВ, 75мВ, 250мВ 10мкА, 50мкА, 250мкА 1В, 2,5В, 5В, 10В, 25В 50В, 100В Входные сопротивления не менее 10 МОм не более 100 Ом 200 кОм/В 20 кОм/В * Время установления показаний подвижной части прибора не превышает 2c; * Значение первого переброса указателя прибора ампервольтметр Н339 самопишущий переносный не превышает 7% ширины поля записи; * Толщина линии записи на всех скоростях движения диаграммной ленты - не более 0,7мм; * Количество чернил, вмещающееся в резервуар чернильницы приборов ампервольтметры Н339 самопишущие переносные, обеспечивает непрерывную запись показаний на диаграммной ленте в течение не менее 30 суток; * Ширина рабочей части диаграммной ленты - 100 мм; * Длина диаграммной ленты - не менее 15м; * Приборы ампервольтметр Н339 самопишущий переносный имеют семь скоростей перемещения диаграммной ленты - 20мм/час, 60мм/час, 180мм/час, 600мм/час, 1200мм/час, 1800мм/час, 5400мм/час, которые устанавливаются путем смены пары зубчатых колес; * Питание - 220В, 50Гц; * Потребляемая прибором ампервольтметр Н339 самопишущий переносный мощность - не более 10В∙А; * Габариты: - прибора - 230х180х320мм; - сменного блока - 152х63х275мм; * Масса: - прибора - 8,5кг; - сменного блока - 1,5кг; Изготовитель гарантирует соответствие качества прибора ампервольтметр Н339 самопишущий переносный требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

—

Королев

Н338 Прибор быстродействующий самопишущий

Описание: Н338 прибор быстродействующий самопишущий предназначен для регистрации в аналоговой форме быстропротекающих процессов, преобразованных в соответствующие значение электрического напряжения. Модификации Н338-1, Н338-2, Н338-4, Н338-6, Н338-8, Н338-1Б, Н338-2Б, Н338-4Б, Н338-6Б, Н338-8Б являются приборами медицинского назначения; модификации Н338-1П, Н338-2П, Н338-4П, Н338-6П, Н338-8П - общепромышленного назначения. Приборы Н338 могут быть использованы как в виде отдельного устройства, так и при встраивании его в электрокардиографы и другие медицинские и измерительные комплексы. Технические характеристики Н338: * Рабочий частотный диапазон - от 0 до 150 Гц. * Линейная часть частотного диапазона - от 0 до 60 Гц. * Постоянные регистрации каждого измерительного канала - 0,02 В/см; 0,04 В/см; 0,08 В/см; 0,2 В/см; 0,4 В/см; 0,8 В/см; 2 В/см; 4 В/см. Модификации Число измерительных каналов Ширина диаграммной ленты Н338-1, Н338-1Б, Н338-1П 1 50 мм Н338-2, Н338-2Б, Н338-2П 2 100 мм Н338-4, Н338-4Б, Н338-4П 4 200 мм Н338-6, Н338-6Б, Н338-6П 6 290 мм Н338-8, Н338-8Б, Н338-8П 8 380 мм Запись показаний: * - модификации Н338-1Б, Н338-2Б, Н338-4Б, Н338-6Б, Н338-8Б - на теплочувствительной бумаге в прямоугольной системе координат; * - модификации Н338-1, Н338-1П, Н338-2, Н338-2П, Н338-4, Н338-4П, Н338-6, Н338-6П, Н338-8, Н338-8П - чернильная в криволинейной системе координат. * Ширина записи каждого измерительного канала - 40 мм. Скорости движения диаграммной ленты: * - для приборов с чернильной записью - 1 мм/с; 2,5 мм/с; 5 мм/с; 10 мм/с; 25 мм/с; 50 мм/с; 100 мм/с; * - для приборов с записью на теплочувствительной бумаге - 0,2 мм/с; 1 мм/с; 2,5 мм/с; 5 мм/с; 10 мм/с; 25 мм/с; 50 мм/с; 100 мм/с. * Величина напряжения калибровки от внутреннего источника - 40±1,2 мВ. Приведенная статическая погрешность от нелинейности амплитудной характеристики, выраженная в процентах от ширины записи измерительного канала: * - прибора медицинского назначения - не более ±3%; * - прибора общепромышленного назначения - не более ±4%. * Вариация показаний, выраженная в процентах от ширины записи измерительного канала - не более 4,5%. * Суммарное невозвращение конца пишущего устройства и нулевой линии диаграммной ленты - не более 1 мм. * Отношение первого выброса на переходной характеристике, к установившемуся отклонению пишущего устройства прибора - не более 1,1. Допуск на неравномерность амплитудно-частотной характеристики: * - в диапазоне от 0 до 60 Гц (при двойной амплитуде записи 20 мм) - не более ±0,5 дБ; * - в диапазоне от 0 до 100 Гц (при двойной амплитуде записи 20 мм) - не более +0,5 дБ; -1,5 дБ; * - на частоте 150 Гц (при двойной амплитуде записи 10 мм) - -3 дБ. * Смещение нулевой линии записи за 8 ч работы, выраженное в процентах от ширины записи измерительного канала - не более 1%. * Смещение линии записи в любом измерительном канале многоканального прибора, вызванное влиянием прямоугольных импульсов, подаваемых на вход рядом расположенного измерительного канала, выраженное в процентах от ширины записи измерительного канала - не более 1,5%. * Размыв линии записи от внутренних шумов, наводок и помех, выраженный в процентах от ширины записи измерительного канала - не более 0,5%. * Погрешность от изменения температуры на каждые 10° С, выраженная в процентах от ширины записи измерительного канала - не более ±2,25%. * Погрешность от влияния внешнего магнитного поля напряженностью 400 А/м, выраженная в процентах от ширины записи измерительного канала - не более ±1%. * Погрешность от наклона прибора на 5°, выраженная в процентах от ширины записи измерительного канала - не более ±1%. * Погрешность, вызванная изменением напряжения источника питания на ±10% от номинального значения, выраженная в процентах от ширины записи измерительного канала - не более ±1%. Потребляемая мощность: * - модификации Н338-1, Н338-1Б, Н338-1П - не более 60 В·А; * - модификации Н338-2, Н338-2Б, Н338-2П - не более 75 В·А; * - модификации Н338-4, Н338-4Б, Н338-4П - не более 100 В·А; * - модификации Н338-6, Н338-6Б, Н338-6П - не более 150 В·А; * - модификации Н338-8, Н338-8Б, Н338-8П - не более 185 В·А. Испытательное напряжение цепи питания прибора относительно корпуса: * - прибора медицинского назначения - 4 кВ; * - прибора общепромышленного назначения - 2 кВ. Допустимые величины тока и напряжения для контактов выносной кнопки прибора медицинского назначения, предназначенных для включения внешней цепи: * - постоянный ток - 250 В и 0,1 А; 127 В и 0,4 А; 12 В и 1,0 А; * - переменный ток - 250 В и 0,2 А; 127 В и 0,6 А; 12 В и 1,5 А. * Наработка на отказ - не менее 8000 ч на один канал. * Средний срок службы - 8 лет. * Габаритные размеры и масса приборов представлены в таблице: Модификации Габаритные размеры Масса Н338-1, Н338-1Б, Н338-1П 225×440×170 мм 15 кг Н338-2, Н338-2Б, Н338-2П 270×440×170 мм 18 кг Н338-4, Н338-4Б, Н338-4П 360×440×170 мм 22 кг Н338-6, Н338-6Б, Н338-6П 450×440×170 мм 32 кг Н338-8, Н338-8Б, Н338-8П 540×440×170 мм 35 кг Прибор самопишущий Н338 состоит из измерительных блоков, блоков стабилизаторов, конструктивно объединенных с отметчиками в многоканальном приборе, лентопротяжного механизма и блока питания. Условия эксплуатации Н338: * Нормальная температура окружающего воздуха - (+20±5)° С. * Рабочая температура окружающего воздуха - от +10° С до +35° С. * Относительная влажность при +30° С - до 80%. * Номинальное напряжение питания - 220 В. * * Частота сети питания - 50 Гц.

—

Королев

Н334 Коагулограф самопишущий

Описание: Коагулограф Н334 самопишущий предназначен для исследования системы свертывания крови в клиникодиагностических лабораториях больниц, поликлиник, операционных, в работе центров по борьбе с тромбоэмболическими заболеваниями, в работе других медицинских учреждений. По записи на диаграмме определяется: начало и конец свертывания, максимальная амплитуда, характеризующая гематокрит, плотность сгустка, скорость свертывания, начало и скорость ретракции и фибринолиза. Технические характеристики приборов коагулографы Н334 самопишущие: * Температура окружающего воздуха - от +10ºС до +35ºС; * Относительная влажность - 80% при 25ºС; * Точность измерения по амплитуде - 2,5%; * Рабочий объем ячейки прибора коагулограф Н334 самопишущий - 0,28мл±0,02мл; * Температура в зоне расположения рабочей ячейки - 37ºС±0,5ºС; * Скорость движения диаграммной ленты - 10мм/мин; * Напряжение питания прибора коагулограф Н334 самопишущий - 220В±22В; * Частота - 50Гц±1Гц; * Потребляемая прибором коагулограф самопишущий Н334 мощность - 30В∙А; * Габариты - 175х125х270мм; * Масса - 5,5кг.

—

Королев

Н327-1 Самопишущий прибор

Описание: Н327-1 прибор самопишущий быстродействующий переносной предназначается для регистрации в аналоговой форме быстропротекающих процессов, изменяющихся в диапазоне от 0 до 100 Гц и преобразованных в соответствующее значение электрического напряжения. Технические характеристики Н327-1: * Число каналов записи - 1. * Ширина рабочей части канала записи - 40 мм. * Общая ширина диаграммы - 60 мм. * Постоянные регистрации измерительного канала - 0,02 В/см; 0,05 В/см; 0,1 В/см; 0,2 В/см; 0,5 В/см; 1 В/см; 2 В/см; 5 В/см. * Погрешность от нелинейности амплитудной характеристики в статическом режиме, выраженная в процентах от ширины канала записи - ±4%. * Нелинейность амплитудно-частотной характеристики в диапазоне от 0 до 100 Гц - 2 дБ. * Длина диаграммы Н327-1 - 50 м. * Скорость движения диаграммы - 1 мм/с; 2 мм/с; 5 мм/с; 10 мм/с; 25 мм/с; 50 мм/с; 125 мм/с; 250 мм/с. * Система отметчиков времени - электромагнитная. * Правый отметчик времени регистрирует 1 импульс в секунду или срабатывание от клавиши. * Левый отметчик событий срабатывает при дистанционном управлении. * Изменение показаний приборов при отклонении температуры окружающего воздуха на 10° С в пределах рабочих температур и под влиянием внешнего магнитного поля напряженностью 400 А/м - ±2,5%. * Минимальная вероятность безотказной работы приборов за 100 ч испытаний - не менее 0,9. * Доверительная вероятность безотказной работы приборов за 100 ч испытаний - не менее 0,8. * Запись показаний осуществляется чернилами в криволинейной системе координат. * Напряжение сети питания - 220 В. * Частота сети питания - 50 Гц. * Габаритные размеры - 245×384×165 мм. * Масса прибора Н327-1 - не более 15 кг. Приборы Н327-1 состоят из основных узлов: измерительного механизма электромагнитной поляризованной системы, лентопротяжного механизма, отметчиков времени, транзисторного усилителя. Все основные узлы размещены в металлическом кожухе. На лицевой стороне приборов размещается пишущее устройство. Условия эксплуатации Н327-1: * Температура окружающего воздуха - от +10° С до +35° С. * Относительная влажность при +30° С - до 80%. * По устойчивости к механическим воздействиям приборы Н327-1 относятся к обыкновенным.

—

Королев

Н3073 Прибор самопишущий двухкоординатный

Описание: Прибор самопишущий двухкоординатный Н307/3 предназначен для регистрации в прямоугольных координатах в линейном или логарифмическом масштабах функциональной зависимости двух измеряемых величин, представленных в виде электрических сигналов напряжения электрического тока, синусоидального напряжения переменного тока (действующего значения) в диапазоне частот от 45Гц до 20000Гц, а так же одной из перечисленных величин в функции времени. Прибор Н307/3 содержит два блока постоянного напряжения, блок переменного напряжения, блок частоты, блок сопротивления и блок временной развертки. Технические характеристики приборов приборы самопишущие двухкоординатныеН307/3: Условия эксплуатации: * - температура - от 10ºС до 35ºС; * - относительная влажность - 80%; Исполнение прибора прибор самопишущий двухкоординатный Н307/3 - настольное; Питание прибора - от сети однофазного переменного тока напряжением 220В+22В, 220В-33В, частотой 50Гц±1Гц; Прибор состоит из регистратора и сменных функциональных модулей блоков. Номинальные размеры длин координат поля регистрации прибора прибор самопишущий двухкоординатный Н307/3: * - Координата Х - 350мм; * - Координата Y - 250мм; Цена деления диаграммной сетки бланка прибора прибор самопишущий двухкоординатный Н307/3: - при регистрации в линейном масштабе - 1мм; - при регистрации в логарифмическом масштабе - не менее 1мм; Масштабы и диапазоны регистрации соответствуют значениям, указанным в таблицах 1-5; Пределы плавной регулировки линейных масштабов регистрации прибором прибор самопишущий двухкоординатный Н307/3 с блоками постоянного и переменного напряжения ( кроме масштаба 10В/см) равны удвоенному значению масштаба регистрации; Диапазоны калиброванного смещения нуля прибора с блоком постоянного напряжения равны ±100%, ±200% от диапазона регистрации; Масштабы и диапазоны регистрации соответствуют значениям, указанным в таблицах 6-8; Плавное некалиброванное смещение нуля прибора прибор самопишущий двухкоординатный Н307/3 обеспечивает установку регистрирующего устройства в любой точке диаграммного бланка; Пределы допускаемых значений основной погрешности прибора при отсутствии смещения нуля, выраженные в процентах от нормирующего значения, в линейном масштабе следующим значениям: * - ±0,5% - с блоком постоянного напряжения; * - ±1,5% - с блоком переменного напряжения в диапазоне частот 45Гц-20000Гц; * - ±1% - с блоками частоты и сопротивления. Нормирующее значение N, выраженное в единицах входного сигнала, определяется по формуле: N = М(Lном+Lсм), где М - масштаб регистрации в соответствии с таблицами 1-5; Lном - номинальная длина координаты, см; Lсм - абсолютное значение смещения нуля, см (плюс Lcm - смещение нуля в направлении координатной оси, минус Lсм - в противоположном направлении); Пределы допускаемых значений основной погрешности прибора прибор самопишущий двухкоординатный Н307/3, выраженные в процентах от нормирующего значения в логарифмическом масштабе равны следующим значениям: * - ±1,5% - с блоком постоянного напряжения; * - ±2,5% - с блоками переменного напряжения в диапазоне частот 1000Гц-20000Гц,частоты и сопротивления; За нормирующее значение принимается верхний предел диапазона регистрации второй декады; Пределы допускаемых значений основной погрешности прибора прибор самопишущий двухкоординатный Н307/3 с блоком постоянного напряжения при смещении нуля, выраженные в процентах от нормирующего значения, равны следующим значениям: * - ±0,55% - при смещении нуля ±100%; * - ±0,56% - при смещении нуля ±200%; Масштабы времени развертки равны - 0,25с/см; 0,5с/см; 1,0с/см; 2,5с/см; 5,0с/см; 10с/см; 25с/см; 50с/см; Таблица 1 Масштабы и диапазоны регистрации прибора прибор самопишущий двухкоординатный Н307/3 Масштаб регистрации мВ/см Диапазоны регистрации с блоком постоянного напряжения, мВ Диапазоны регистрации с блоком постоянного напряжения, мВ линейный масштаб логарифмический масштаб координата Х координата У координата X первая декада вторая декада 0,025мВ/см 0мВ-0,875мВ 0мВ-0,625мВ - - 0,05мВ/см 0мВ-1,75мВ 0мВ-1,25мВ - - 0,1мВ/см 0мВ-3,5мВ 0мВ-2,5мВ - - 0,25мВ/см 0мВ-8,75мВ 0мВ-6,25мВ - - 0,5мВ/см 0мВ-17,5мВ 0мВ-12,5мВ 0,175мВ-1,75мВ 1,75мВ-17,5мВ 1мВ/см 0мВ-35мВ 0мВ-25мВ 0,35мВ-3,5мВ 3,5мВ-35мВ 2,5мВ/см 0мВ-87,5мВ 0мВ-62,5мВ 0,875мВ-8,75мВ 8,75мВ-87,5мВ 5мВ/см 0мВ-175мВ 0мВ-125мВ 1,75мВ-17,5мВ 17,5мВ-175мВ 10мВ/см 0мВ-350мВ 0мВ-250мВ 3,5мВ-35мВ 35мВ-350мВ 25мВ/см 0мВ-875мВ 0мВ-625мВ 8,75мВ-87,5мВ 87,5мВ-875мВ Масштаб регистрации мВ/см Диапазоны регистрации с блоком постоянного напряжения, мВ Диапазоны регистрации с блоком постоянного напряжения, мВ линейный масштаб логарифмический масштаб координата Х координата У координата У первая декада вторая декада 0,025мВ/см 0мВ-0,875мВ 0мВ-0,625мВ - - 0,05мВ/см 0мВ-1,75мВ 0мВ-1,25мВ - - 0,1мВ/см 0мВ-3,5мВ 0мВ-2,5мВ - - 0,25мВ/см 0мВ-8,75мВ 0мВ-6,25мВ - - 0,5мВ/см 0мВ-17,5мВ 0мВ-12,5мВ 0,125мВ-1,25мВ 1,25мВ-12,5мВ 1мВ/см 0мВ-35мВ 0мВ-25мВ 0,25мВ-2,5мВ 2,5мВ-25мВ 2,5мВ/см 0мВ-87,5мВ 0мВ-62,5мВ 0,625мВ-6,25мВ 6,25мВ-62,5мВ 5мВ/см 0мВ-175мВ 0мВ-125мВ 1,25мВ-12,5мВ 12,5мВ-125мВ 10мВ/см 0мВ-350мВ 0мВ-250мВ 2,5мВ-25мВ 25мВ-250мВ 25мВ/см 0мВ-875мВ 0мВ-625мВ 6,25мВ-62,5мВ 62,5мВ-625мВ Примечание: * - диапазон регистрации прибора прибор самопишущий двухкоординатный Н307/3 по каждой координате равен произведению масштаба на номинальную длину координаты; * - при регистрации в логарифмическом масштабе с нормируемой погрешностью измеряемое напряжение не должно быть меньше 0,5мВ. Таблица 2 Масштабы и диапазоны регистрации прибора прибор самопишущий двухкоординатный Н307/3 Масштаб регистрации В/см Диапазоны регистрации с блоком постоянного напряжения, В Диапазоны регистрации с блоком постоянного напряжения, В линейный масштаб логарифмический масштаб координата Х координата У координата X первая декада вторая декада 0,05В/см 0В-1,75В 0В-1,25В 0,0175В-0,175В 0,175В-1,75В 0,1В/см 0В-3,5В 0В-2,5В 0,035В-0,35В 0,35В-3,5В 0,25В/см 0В-8,75В 0В-6,25В 0,0875В-0,875В 0,875В-8,75В 0,5В/см 0В-17,5В 0В-12,5В 0,175В-1,75В 1,75В-17,5В 1В/см 0В-35В 0В-25В 0,35В-3,5В 3,5В-35В 2,5В/см 0В-87,5В 0В-62,5В 0,875В-8,75В 8,75В-87,5В 5В/см 0В-175В 0В-125В 1,75В-17,5В 17,5В-175В 10В/см 0В-350В 0В-250В 3,5В-35В 35В-350В Масштаб регистрации В/см Диапазоны регистрации с блоком постоянного напряжения, В Диапазоны регистрации с блоком постоянного напряжения, В линейный масштаб логарифмический масштаб координата Х координата У координата У первая декада вторая декада 0,05В/см 0В-1,75В 0В-1,25В 0,0125В-0,125В 0,125В-1,25В 0,1В/см 0В-3,5В 0В-2,5В 0,025В-0,25В 0,25В-2,5В 0,25В/см 0В-8,75В 0В-6,25В 0,0625В-0,625В 0,625В-6,25В 0,5В/см 0В-17,5В 0В-12,5В 0,125В-1,25В 1,25В-12,5В 1В/см 0В-35В 0В-25В 0,25В-2,5В 2,5В-25В 2,5В/см 0В-87,5В 0В-62,5В 0,625В-6,25В 6,25В-62,5В 5В/см 0В-175В 0В-125В 1,25В-12,5В 12,5В-125В 10В/см 0В-350В 0В-250В 2,5В-25В 25В-250В Таблица 3 Масштабы и диапазоны регистрации прибора прибор самопишущий двухкоординатный Н307/3 Масштаб регистрации, В/см Диапазоны регистрации с блоком переменного напряжения, В Диапазоны регистрации с блоком переменного напряжения, В линейный масштаб логарифмический масштаб координата X координата У координата X первая декада вторая декада 0,01В/см 0В-0,35В 0В-0,25В 0,0035В-0,035В 0,035В-0,35В 0,025В/см 0В-0,875В 0В-0,625В 0,00875В-0,0875В 0,0875В-0,875В 0,05В/см 0В-1,75В 0В-1,25В 0,0175В-0,175В 0,175В-1,75В 0,1В/см 0В-3,5В 0В-2,5В 0,035В-0,35В 0,35В-3,5В 0,25В/смdocument.addEventListener("DOMContentLoaded", function(event) {detail.addAnchor('js_descriptionHeader', 'Описание')}); Отзывы document.addEventListener("DOMContentLoaded", function(event) { ajax.cbOnSuccess( '/runModule/settings.ajax', 'blockName=testimonials&moduleName=firms&id=125820&id_user=402421&pageData[limit]=3', function (r) { $(g('js_firmTestimonials-load')).replaceWith(r); scriptLoader('new/modules/gallery.js?r=2356a89306a5ad79').callFunction(function () { gallery.setEvents(r); }); } ); }); document.addEventListener("DOMContentLoaded", function(event) { $(window).one('scroll', '', '', function () { ajax.requestOptional({ url: '/runModule/settings.ajax', data: 'blockName=alsoBlocks&id_good=25143989&typePage=DetailPage&moduleName=goods', block: 'js_alsoBlock', beforeSend: function () { }, success: function (r) { var $alsoBlock = $('#js_alsoBlock'); $alsoBlock.html(r); $alsoBlock.find('.noview-link').each(function (id, elem) { var a = document.createElement('a'); a.innerHTML = elem.innerHTML; for (var i = 0; i < elem.attributes.length; i++) { switch (elem.attributes[i].nodeName) { case 'link': a.setAttribute('href', elem.attributes[i].nodeValue); break; case 'data-link': a.setAttribute('href', elem.attributes[i].nodeValue); break; case 'data-target': a.setAttribute('target', elem.attributes[i].nodeValue); break; case 'class': a.className = elem.attributes[i].nodeValue; break; default: a.setAttribute(elem.attributes[i].nodeName, elem.attributes[i].nodeValue); break; } } $(elem).replaceWith(a); }); lazyImageLoader.addToImgList($alsoBlock.find('img[data-lazy-src]').get()); detail.addAnchor('js_alsoBlock', 'Похожие товары'); } }); });}); У нас покупают * * Пресс пгп-30 * Ботинки кожанные * Пускатель закрытый * Зеркало для макияжа * Краска феникс * Однофазные стабилизаторы цифрового типа * Крепежный уголок ассиметричный * Сигарные шкафы * Клемма измерительная * Бутыль Вульфа * Ильменитовый концентрат * Kubota Масляный фильтр * Прибор проверки герметичности * Очки с коричневыми линзами * Леска строительная СВЧ компоненты в вашем регионе * * Москва * Королёв * Железнодорожный * Дубна * Ногинск * Жуковский * Реутов * Анино * Кубинка

—

Королев

Н3072 Прибор самопишущий двухкоординатный

Описание: Прибор самопишущий двухкоординатный Н307/2 предназначен для регистрации в прямоугольных координатах в линейном или логарифмическом масштабах функциональной зависимости двух измеряемых величин, представленных в виде электрических сигналов напряжения электрического тока, синусоидального напряжения переменного тока (действующего значения) в диапазоне частот от 45Гц до 20000Гц, а так же одной из перечисленных величин в функции времени. Прибор Н307/2 содержит два блока постоянного напряжения, два блока переменного напряжения и блок временной развертки; Технические характеристики приборов приборы самопишущие двухкоординатныеН307/2: Условия эксплуатации: * - температура - от 10ºС до 35ºС; * - относительная влажность - 80%; Исполнение прибора прибор самопишущий двухкоординатный Н307/2 - настольное; Питание прибора - от сети однофазного переменного тока напряжением 220В+22В, 220В-33В, частотой 50Гц±1Гц; Прибор состоит из регистратора и сменных функциональных модулей блоков. Номинальные размеры длин координат поля регистрации прибора прибор самопишущий двухкоординатный Н307/2: * - Координата Х - 350мм; * - Координата Y - 250мм; Цена деления диаграммной сетки бланка прибора прибор самопишущий двухкоординатный Н307/2: * - при регистрации в линейном масштабе - 1мм; * - при регистрации в логарифмическом масштабе - не менее 1мм; Масштабы и диапазоны регистрации соответствуют значениям, указанным в таблицах 1-5; Пределы плавной регулировки линейных масштабов регистрации прибором прибор самопишущий двухкоординатный Н307/2 с блоками постоянного и переменного напряжения ( кроме масштаба 10В/см) равны удвоенному значению масштаба регистрации; Диапазоны калиброванного смещения нуля прибора с блоком постоянного напряжения равны ±100%, ±200% от диапазона регистрации; Масштабы и диапазоны регистрации соответствуют значениям, указанным в таблицах 6-8; Плавное некалиброванное смещение нуля прибора прибор самопишущий двухкоординатный Н307/2 обеспечивает установку регистрирующего устройства в любой точке диаграммного бланка; Пределы допускаемых значений основной погрешности прибора при отсутствии смещения нуля, выраженные в процентах от нормирующего значения, в линейном масштабе следующим значениям: * - ±0,5% - с блоком постоянного напряжения; * - ±1,5% - с блоком переменного напряжения в диапазоне частот 45Гц-20000Гц; * - ±1% - с блоками частоты и сопротивления. Нормирующее значение N, выраженное в единицах входного сигнала, определяется по формуле: N = М(Lном+Lсм), где М - масштаб регистрации в соответствии с таблицами 1-5; Lном - номинальная длина координаты, см; Lсм - абсолютное значение смещения нуля, см (плюс Lcm - смещение нуля в направлении координатной оси, минус Lсм - в противоположном направлении); Пределы допускаемых значений основной погрешности прибора прибор самопишущий двухкоординатный Н307/2, выраженные в процентах от нормирующего значения в логарифмическом масштабе равны следующим значениям: * - ±1,5% - с блоком постоянного напряжения; * - ±2,5% - с блоками переменного напряжения в диапазоне частот 1000Гц-20000Гц,частоты и сопротивления; За нормирующее значение принимается верхний предел диапазона регистрации второй декады; Пределы допускаемых значений основной погрешности прибора прибор самопишущий двухкоординатный Н307/2 с блоком постоянного напряжения при смещении нуля, выраженные в процентах от нормирующего значения, равны следующим значениям: * - ±0,55% - при смещении нуля ±100%; * - ±0,56% - при смещении нуля ±200%; Масштабы времени развертки равны - 0,25с/см; 0,5с/см; 1,0с/см; 2,5с/см; 5,0с/см; 10с/см; 25с/см; 50с/см; Таблица 1 Масштабы и диапазоны регистрации прибора прибор самопишущий двухкоординатный Н307/2 Масштаб регистрации мВ/см Диапазоны регистрации с блоком постоянного напряжения, мВ Диапазоны регистрации с блоком постоянного напряжения, мВ линейный масштаб логарифмический масштаб координата Х координата У координата X первая декада вторая декада 0,025мВ/см 0мВ-0,875мВ 0мВ-0,625мВ - - 0,05мВ/см 0мВ-1,75мВ 0мВ-1,25мВ - - 0,1мВ/см 0мВ-3,5мВ 0мВ-2,5мВ - - 0,25мВ/см 0мВ-8,75мВ 0мВ-6,25мВ - - 0,5мВ/см 0мВ-17,5мВ 0мВ-12,5мВ 0,175мВ-1,75мВ 1,75мВ-17,5мВ 1мВ/см 0мВ-35мВ 0мВ-25мВ 0,35мВ-3,5мВ 3,5мВ-35мВ 2,5мВ/см 0мВ-87,5мВ 0мВ-62,5мВ 0,875мВ-8,75мВ 8,75мВ-87,5мВ 5мВ/см 0мВ-175мВ 0мВ-125мВ 1,75мВ-17,5мВ 17,5мВ-175мВ 10мВ/см 0мВ-350мВ 0мВ-250мВ 3,5мВ-35мВ 35мВ-350мВ 25мВ/см 0мВ-875мВ 0мВ-625мВ 8,75мВ-87,5мВ 87,5мВ-875мВ Масштаб регистрации мВ/см Диапазоны регистрации с блоком постоянного напряжения, мВ Диапазоны регистрации с блоком постоянного напряжения, мВ линейный масштаб логарифмический масштаб координата Х координата У координата У первая декада вторая декада 0,025мВ/см 0мВ-0,875мВ 0мВ-0,625мВ - - 0,05мВ/см 0мВ-1,75мВ 0мВ-1,25мВ - - 0,1мВ/см 0мВ-3,5мВ 0мВ-2,5мВ - - 0,25мВ/см 0мВ-8,75мВ 0мВ-6,25мВ - - 0,5мВ/см 0мВ-17,5мВ 0мВ-12,5мВ 0,125мВ-1,25мВ 1,25мВ-12,5мВ 1мВ/см 0мВ-35мВ 0мВ-25мВ 0,25мВ-2,5мВ 2,5мВ-25мВ 2,5мВ/см 0мВ-87,5мВ 0мВ-62,5мВ 0,625мВ-6,25мВ 6,25мВ-62,5мВ 5мВ/см 0мВ-175мВ 0мВ-125мВ 1,25мВ-12,5мВ 12,5мВ-125мВ 10мВ/см 0мВ-350мВ 0мВ-250мВ 2,5мВ-25мВ 25мВ-250мВ 25мВ/см 0мВ-875мВ 0мВ-625мВ 6,25мВ-62,5мВ 62,5мВ-625мВ Примечание: * - диапазон регистрации прибора прибор самопишущий двухкоординатный Н307/2 по каждой координате равен произведению масштаба на номинальную длину координаты; * - при регистрации в логарифмическом масштабе с нормируемой погрешностью измеряемое напряжение не должно быть меньше 0,5мВ. Таблица 2 Масштабы и диапазоны регистрации прибора прибор самопишущий двухкоординатный Н307/2 Масштаб регистрации В/см Диапазоны регистрации с блоком постоянного напряжения, В Диапазоны регистрации с блоком постоянного напряжения, В линейный масштаб логарифмический масштаб координата Х координата У координата X первая декада вторая декада 0,05В/см 0В-1,75В 0В-1,25В 0,0175В-0,175В 0,175В-1,75В 0,1В/см 0В-3,5В 0В-2,5В 0,035В-0,35В 0,35В-3,5В 0,25В/см 0В-8,75В 0В-6,25В 0,0875В-0,875В 0,875В-8,75В 0,5В/см 0В-17,5В 0В-12,5В 0,175В-1,75В 1,75В-17,5В 1В/см 0В-35В 0В-25В 0,35В-3,5В 3,5В-35В 2,5В/см 0В-87,5В 0В-62,5В 0,875В-8,75В 8,75В-87,5В 5В/см 0В-175В 0В-125В 1,75В-17,5В 17,5В-175В 10В/см 0В-350В 0В-250В 3,5В-35В 35В-350В Масштаб регистрации В/см Диапазоны регистрации с блоком постоянного напряжения, В Диапазоны регистрации с блоком постоянного напряжения, В линейный масштаб логарифмический масштаб координата Х координата У координата У первая декада вторая декада 0,05В/см 0В-1,75В 0В-1,25В 0,0125В-0,125В 0,125В-1,25В 0,1В/см 0В-3,5В 0В-2,5В 0,025В-0,25В 0,25В-2,5В 0,25В/см 0В-8,75В 0В-6,25В 0,0625В-0,625В 0,625В-6,25В 0,5В/см 0В-17,5В 0В-12,5В 0,125В-1,25В 1,25В-12,5В 1В/см 0В-35В 0В-25В 0,25В-2,5В 2,5В-25В 2,5В/см 0В-87,5В 0В-62,5В 0,625В-6,25В 6,25В-62,5В 5В/см 0В-175В 0В-125В 1,25В-12,5В 12,5В-125В 10В/см 0В-350В 0В-250В 2,5В-25В 25В-250В Таблица 3 Масштабы и диапазоны регистрации прибора прибор самопишущий двухкоординатный Н307/2 Масштаб регистрации, В/см Диапазоны регистрации с блоком переменного напряжения, В Диапазоны регистрации с блоком переменного напряжения, В линейный масштаб логарифмический масштаб координата X координата У координата X первая декада вторая декада 0,01В/см 0В-0,35В 0В-0,25В 0,0035В-0,035В 0,035В-0,35В 0,025В/см 0В-0,875В 0В-0,625В 0,00875В-0,0875В 0,0875В-0,875В 0,05В/см 0В-1,75В 0В-1,25В 0,0175В-0,175В 0,175В-1,75В 0,1В/см 0В-3,5В 0В-2,5В 0,035В-0,35В 0,35В-3,5В 0,25В/см <span style="font-family:arial,helvetica</div><script>document.addEventListener(" domcontentloaded", function(event) {detail.addanchor('js_descriptionheader', 'описание')});< script> Отзывы document.addEventListener("DOMContentLoaded", function(event) { ajax.cbOnSuccess( '/runModule/settings.ajax', 'blockName=testimonials&moduleName=firms&id=125820&id_user=402421&pageData[limit]=3', function (r) { $(g('js_firmTestimonials-load')).replaceWith(r); scriptLoader('new/modules/gallery.js?r=2356a89306a5ad79').callFunction(function () { gallery.setEvents(r); }); } ); }); document.addEventListener("DOMContentLoaded", function(event) { $(window).one('scroll', '', '', function () { ajax.requestOptional({ url: '/runModule/settings.ajax', data: 'blockName=alsoBlocks&id_good=25143988&typePage=DetailPage&moduleName=goods', block: 'js_alsoBlock', beforeSend: function () { }, success: function (r) { var $alsoBlock = $('#js_alsoBlock'); $alsoBlock.html(r); $alsoBlock.find('.noview-link').each(function (id, elem) { var a = document.createElement('a'); a.innerHTML = elem.innerHTML; for (var i = 0; i < elem.attributes.length; i++) { switch (elem.attributes[i].nodeName) { case 'link': a.setAttribute('href', elem.attributes[i].nodeValue); break; case 'data-link': a.setAttribute('href', elem.attributes[i].nodeValue); break; case 'data-target': a.setAttribute('target', elem.attributes[i].nodeValue); break; case 'class': a.className = elem.attributes[i].nodeValue; break; default: a.setAttribute(elem.attributes[i].nodeName, elem.attributes[i].nodeValue); break; } } $(elem).replaceWith(a); }); lazyImageLoader.addToImgList($alsoBlock.find('img[data-lazy-src]').get()); detail.addAnchor('js_alsoBlock', 'Похожие товары'); } }); });}); У нас покупают * * Датчик-реле уровня РОС-301-1 * Кран шаровый цанга-цанга * Фумаровая кислота * Подкладки для стеклопакета * Дорожные утюги * Нержавеющая сталь 20х13 * Горшок для рассады * Пила для мяса кт-400 * Кабель МТ * Сосновое масло * Машина для нарезки хлеба * Недорогие пылесосы * Подшипник 30-3636 АМНК5 * Мастика гидроизоляционная bitumast * Помада для объема СВЧ компоненты в вашем регионе * * Москва * Королёв * Железнодорожный * Дубна * Ногинск * Жуковский * Реутов * Анино * Кубинка

—

Королев

Н3071 Прибор самопишущий двухкоординатный

Описание: Прибор самопишущий двухкоординатный Н307/1 предназначен для регистрации в прямоугольных координатах в линейном или логарифмическом масштабах функциональной зависимости двух измеряемых величин, представленных в виде электрических сигналов напряжения электрического тока, синусоидального напряжения переменного тока (действующего значения) в диапазоне частот от 45Гц до 20000Гц, а так же одной из перечисленных величин в функции времени. Прибор Н307/1 содержит два блока постоянного напряжения и блок временной развертки; Технические характеристики приборов приборы самопишущие двухкоординатныеН307/1: Условия эксплуатации: * - температура - от 10ºС до 35ºС; * - относительная влажность - 80%; Исполнение прибора прибор самопишущий двухкоординатный Н307/1 - настольное; Питание прибора - от сети однофазного переменного тока напряжением 220В+22В, 220В-33В, частотой 50Гц±1Гц; Прибор состоит из регистратора и сменных функциональных модулей блоков. Номинальные размеры длин координат поля регистрации прибора прибор самопишущий двухкоординатный Н307/1: * - Координата Х - 350мм; * - Координата Y - 250мм; Цена деления диаграммной сетки бланка прибора прибор самопишущий двухкоординатный Н307/1: * - при регистрации в линейном масштабе - 1мм; * - при регистрации в логарифмическом масштабе - не менее 1мм; Масштабы и диапазоны регистрации соответствуют значениям, указанным в таблицах 1-5; Пределы плавной регулировки линейных масштабов регистрации прибором прибор самопишущий двухкоординатный Н307/1 с блоками постоянного и переменного напряжения ( кроме масштаба 10В/см) равны удвоенному значению масштаба регистрации; Диапазоны калиброванного смещения нуля прибора с блоком постоянного напряжения равны ±100%, ±200% от диапазона регистрации; Масштабы и диапазоны регистрации соответствуют значениям, указанным в таблицах 6-8; Плавное некалиброванное смещение нуля прибора прибор самопишущий двухкоординатный Н307/1 обеспечивает установку регистрирующего устройства в любой точке диаграммного бланка; Пределы допускаемых значений основной погрешности прибора при отсутствии смещения нуля, выраженные в процентах от нормирующего значения, в линейном масштабе следующим значениям: * - ±0,5% - с блоком постоянного напряжения; * - ±1,5% - с блоком переменного напряжения в диапазоне частот 45Гц-20000Гц; * - ±1% - с блоками частоты и сопротивления. Нормирующее значение N, выраженное в единицах входного сигнала, определяется по формуле: N = М(Lном+Lсм), где М - масштаб регистрации в соответствии с таблицами 1-5; Lном - номинальная длина координаты, см; Lсм - абсолютное значение смещения нуля, см (плюс Lcm - смещение нуля в направлении координатной оси, минус Lсм - в противоположном направлении); Пределы допускаемых значений основной погрешности прибора прибор самопишущий двухкоординатный Н307/1, выраженные в процентах от нормирующего значения в логарифмическом масштабе равны следующим значениям: * - ±1,5% - с блоком постоянного напряжения; * - ±2,5% - с блоками переменного напряжения в диапазоне частот 1000Гц-20000Гц,частоты и сопротивления; За нормирующее значение принимается верхний предел диапазона регистрации второй декады; Пределы допускаемых значений основной погрешности прибора прибор самопишущий двухкоординатный Н307/1 с блоком постоянного напряжения при смещении нуля, выраженные в процентах от нормирующего значения, равны следующим значениям: * - ±0,55% - при смещении нуля ±100%; * - ±0,56% - при смещении нуля ±200%; Масштабы времени развертки равны - 0,25с/см; 0,5с/см; 1,0с/см; 2,5с/см; 5,0с/см; 10с/см; 25с/см; 50с/см; Таблица 1 Масштабы и диапазоны регистрации прибора прибор самопишущий двухкоординатный Н307/1 Масштаб регистрации мВ/см Диапазоны регистрации с блоком постоянного напряжения, мВ Диапазоны регистрации с блоком постоянного напряжения, мВ линейный масштаб логарифмический масштаб координата Х координата У координата X первая декада вторая декада 0,025мВ/см 0мВ-0,875мВ 0мВ-0,625мВ - - 0,05мВ/см 0мВ-1,75мВ 0мВ-1,25мВ - - 0,1мВ/см 0мВ-3,5мВ 0мВ-2,5мВ - - 0,25мВ/см 0мВ-8,75мВ 0мВ-6,25мВ - - 0,5мВ/см 0мВ-17,5мВ 0мВ-12,5мВ 0,175мВ-1,75мВ 1,75мВ-17,5мВ 1мВ/см 0мВ-35мВ 0мВ-25мВ 0,35мВ-3,5мВ 3,5мВ-35мВ 2,5мВ/см 0мВ-87,5мВ 0мВ-62,5мВ 0,875мВ-8,75мВ 8,75мВ-87,5мВ 5мВ/см 0мВ-175мВ 0мВ-125мВ 1,75мВ-17,5мВ 17,5мВ-175мВ 10мВ/см 0мВ-350мВ 0мВ-250мВ 3,5мВ-35мВ 35мВ-350мВ 25мВ/см 0мВ-875мВ 0мВ-625мВ 8,75мВ-87,5мВ 87,5мВ-875мВ Масштаб регистрации мВ/см Диапазоны регистрации с блоком постоянного напряжения, мВ Диапазоны регистрации с блоком постоянного напряжения, мВ линейный масштаб логарифмический масштаб координата Х координата У координата У первая декада вторая декада 0,025мВ/см 0мВ-0,875мВ 0мВ-0,625мВ - - 0,05мВ/см 0мВ-1,75мВ 0мВ-1,25мВ - - 0,1мВ/см 0мВ-3,5мВ 0мВ-2,5мВ - - 0,25мВ/см 0мВ-8,75мВ 0мВ-6,25мВ - - 0,5мВ/см 0мВ-17,5мВ 0мВ-12,5мВ 0,125мВ-1,25мВ 1,25мВ-12,5мВ 1мВ/см 0мВ-35мВ 0мВ-25мВ 0,25мВ-2,5мВ 2,5мВ-25мВ 2,5мВ/см 0мВ-87,5мВ 0мВ-62,5мВ 0,625мВ-6,25мВ 6,25мВ-62,5мВ 5мВ/см 0мВ-175мВ 0мВ-125мВ 1,25мВ-12,5мВ 12,5мВ-125мВ 10мВ/см 0мВ-350мВ 0мВ-250мВ 2,5мВ-25мВ 25мВ-250мВ 25мВ/см 0мВ-875мВ 0мВ-625мВ 6,25мВ-62,5мВ 62,5мВ-625мВ Примечание: * - диапазон регистрации прибора прибор самопишущий двухкоординатный Н307/1 по каждой координате равен произведению масштаба на номинальную длину координаты; * - при регистрации в логарифмическом масштабе с нормируемой погрешностью измеряемое напряжение не должно быть меньше 0,5мВ. Таблица 2 Масштабы и диапазоны регистрации прибора прибор самопишущий двухкоординатный Н307/1 Масштаб регистрации В/см Диапазоны регистрации с блоком постоянного напряжения, В Диапазоны регистрации с блоком постоянного напряжения, В линейный масштаб логарифмический масштаб координата Х координата У координата X первая декада вторая декада 0,05В/см 0В-1,75В 0В-1,25В 0,0175В-0,175В 0,175В-1,75В 0,1В/см 0В-3,5В 0В-2,5В 0,035В-0,35В 0,35В-3,5В 0,25В/см 0В-8,75В 0В-6,25В 0,0875В-0,875В 0,875В-8,75В 0,5В/см 0В-17,5В 0В-12,5В 0,175В-1,75В 1,75В-17,5В 1В/см 0В-35В 0В-25В 0,35В-3,5В 3,5В-35В 2,5В/см 0В-87,5В 0В-62,5В 0,875В-8,75В 8,75В-87,5В 5В/см 0В-175В 0В-125В 1,75В-17,5В 17,5В-175В 10В/см 0В-350В 0В-250В 3,5В-35В 35В-350В Масштаб регистрации В/см Диапазоны регистрации с блоком постоянного напряжения, В Диапазоны регистрации с блоком постоянного напряжения, В линейный масштаб логарифмический масштаб координата Х координата У координата У первая декада вторая декада 0,05В/см 0В-1,75В 0В-1,25В 0,0125В-0,125В 0,125В-1,25В 0,1В/см 0В-3,5В 0В-2,5В 0,025В-0,25В 0,25В-2,5В 0,25В/см 0В-8,75В 0В-6,25В 0,0625В-0,625В 0,625В-6,25В 0,5В/см 0В-17,5В 0В-12,5В 0,125В-1,25В 1,25В-12,5В 1В/см 0В-35В 0В-25В 0,25В-2,5В 2,5В-25В 2,5В/см 0В-87,5В 0В-62,5В 0,625В-6,25В 6,25В-62,5В 5В/см 0В-175В 0В-125В 1,25В-12,5В 12,5В-125В 10В/см 0В-350В 0В-250В 2,5В-25В 25В-250В Таблица 3 Масштабы и диапазоны регистрации прибора прибор самопишущий двухкоординатный Н307/1 Масштаб регистрации, В/см Диапазоны регистрации с блоком переменного напряжения, В Диапазоны регистрации с блоком переменного напряжения, В линейный масштаб логарифмический масштаб координата X координата У координата X первая декада вторая декада 0,01В/см 0В-0,35В 0В-0,25В 0,0035В-0,035В 0,035В-0,35В 0,025В/см 0В-0,875В 0В-0,625В 0,00875В-0,0875В 0,0875В-0,875В 0,05В/см 0В-1,75В 0В-1,25В 0,0175В-0,175В 0,175В-1,75В 0,1В/см 0В-3,5В 0В-2,5В 0,035В-0,35В 0,35В-3,5В 0,25В/см 0В-8,75Вdocument.addEventListener("DOMContentLoaded", function(event) {detail.addAnchor('js_descriptionHeader', 'Описание')}); Отзывы document.addEventListener("DOMContentLoaded", function(event) { ajax.cbOnSuccess( '/runModule/settings.ajax', 'blockName=testimonials&moduleName=firms&id=125820&id_user=402421&pageData[limit]=3', function (r) { $(g('js_firmTestimonials-load')).replaceWith(r); scriptLoader('new/modules/gallery.js?r=2356a89306a5ad79').callFunction(function () { gallery.setEvents(r); }); } ); }); Похожие товары и услуги компании «ООО «КИП ЭТАЛОН»». Посмотреть все Н307 Прибор самопишущий двухкоординатный Н3072 Прибор самопишущий двухкоординатный Н3073 Прибор самопишущий двухкоординатный Н3031 Прибор самопишущий быстродействующий Н3031-1 Прибор самопишущий быстродействующий document.addEventListener("DOMContentLoaded", function(event) { $(function(){ scriptLoader('new/modules/scrollDiv_new.js').callFunction(function() { scrollDiv('js_scrollDiv_alsoCurrentUser', []).init(); }); });}); Похожие товары и услуги Двухкоординатный измерительный прибор ДИП-6-У Диск-250 Диск-250М прибор самопишущий 35 895 ₽ Бумага диаграммная Р-2193 7 200 ₽ Прибор РН-метр рН-150МИ Прибор контроля качества яиц 1 275 ₽ Прибор контроля факела ПКФП «Факел» 5 400 ₽ Прибор контроля факела «Пламя М-02» 12 200 ₽ Прибор для протоколирования процесса сварки РОВЕЛД ДАТАЛАЙН 3 593 € Прибор для удаления оксидного слоя 32-500 993 € Прибор для поиска проводки LSG-4 4 200 ₽ Прибор для диагностики конденсатоотводчиков TrapMan® модель PT1 Прибор Пламя-М02 контроля факела в комплекте с фотодатчиком Приборы аккумуляторщика 1 ₽ Прибор Контроля Натяжения ПКН-644М 56 820 ₽ Приборы MP Excellence для определения точки плавления document.addEventListener("DOMContentLoaded", function(event) { $(function(){ scriptLoader('new/modules/scrollDiv_new.js').callFunction(function() { scrollDiv('js_scrollDiv_otherUsersItemsWithoutRegions', []).init(); }); });}); У нас покупают * * Микрофоны Panasonic * Джулеп * Стол для новорождённых * Сковороды титановые * Пескоуловитель пластиковый * Гель от бородавок * Мешки полипропиленовые зеленые 55х95 * Генератор бензиновый aurora age 3500 * Сироп мангустина * Земляника рассада * Паралон * Шаровый кран PPRC * Привод вентилятора руч. * Ленточная пилорама МВ-2000 * Кронштейн радиатора усиленный СВЧ компоненты в вашем регионе * * Москва * Королёв * Железнодорожный * Дубна * Ногинск * Жуковский * Реутов * Анино * Кубинка

—

Королев

Н307 Прибор самопишущий двухкоординатный

Описание: Прибор самопишущий двухкоординатный Н307 предназначен для регистрации в прямоугольных координатах в линейном или логарифмическом масштабах функциональной зависимости двух измеряемых величин, представленных в виде электрических сигналов напряжения электрического тока, синусоидального напряжения переменного тока (действующего значения) в диапазоне частот от 45Гц до 20000Гц, а так же одной из перечисленных величин в функции времени. В зависимости от набора сменных блоков прибор прибор самопишущий двухкоординатный Н307 имеет три исполнения: Н307/1, Н307/2, Н307/3. Прибор Н307/1 содержит два блока постоянного напряжения и блок временной развертки; Прибор Н307/2 содержит два блока постоянного напряжения, два блока переменного напряжения и блок временной развертки; Прибор Н307/3 содержит два блока постоянного напряжения, блок переменного напряжения, блок частоты, блок сопротивления и блок временной развертки; Технические характеристики приборов приборы самопишущие двухкоординатные Н307: Условия эксплуатации: * - температура - от 10ºС до 35ºС; * - относительная влажность - 80%; Исполнение прибора прибор самопишущий двухкоординатный Н307 - настольное; Питание прибора - от сети однофазного переменного тока напряжением 220В+22В, 220В-33В, частотой 50Гц±1Гц; Прибор состоит из регистратора и сменных функциональных модулей блоков. Номинальные размеры длин координат поля регистрации прибора прибор самопишущий двухкоординатный Н307: * - Координата Х - 350мм; * - Координата Y - 250мм; Цена деления диаграммной сетки бланка прибора прибор самопишущий двухкоординатный Н307: - при регистрации в линейном масштабе - 1мм; - при регистрации в логарифмическом масштабе - не менее 1мм; Масштабы и диапазоны регистрации соответствуют значениям, указанным в таблицах 1-5; Пределы плавной регулировки линейных масштабов регистрации прибором прибор самопишущий двухкоординатный Н307 с блоками постоянного и переменного напряжения ( кроме масштаба 10В/см) равны удвоенному значению масштаба регистрации; Диапазоны калиброванного смещения нуля прибора с блоком постоянного напряжения равны ±100%, ±200% от диапазона регистрации; Масштабы и диапазоны регистрации соответствуют значениям, указанным в таблицах 6-8; Плавное некалиброванное смещение нуля прибора прибор самопишущий двухкоординатный Н307 обеспечивает установку регистрирующего устройства в любой точке диаграммного бланка; Пределы допускаемых значений основной погрешности прибора при отсутствии смещения нуля, выраженные в процентах от нормирующего значения, в линейном масштабе следующим значениям: * - ±0,5% - с блоком постоянного напряжения; * - ±1,5% - с блоком переменного напряжения в диапазоне частот 45Гц-20000Гц; * - ±1% - с блоками частоты и сопротивления. Нормирующее значение N, выраженное в единицах входного сигнала, определяется по формуле: N = М(Lном+Lсм), где М - масштаб регистрации в соответствии с таблицами 1-5; Lном - номинальная длина координаты, см; Lсм - абсолютное значение смещения нуля, см (плюс Lcm - смещение нуля в направлении координатной оси, минус Lсм - в противоположном направлении); Пределы допускаемых значений основной погрешности прибора прибор самопишущий двухкоординатный Н307, выраженные в процентах от нормирующего значения в логарифмическом масштабе равны следующим значениям: - ±1,5% - с блоком постоянного напряжения; - ±2,5% - с блоками переменного напряжения в диапазоне частот 1000Гц-20000Гц,частоты и сопротивления; За нормирующее значение принимается верхний предел диапазона регистрации второй декады; Пределы допускаемых значений основной погрешности прибора прибор самопишущий двухкоординатный Н307 с блоком постоянного напряжения при смещении нуля, выраженные в процентах от нормирующего значения, равны следующим значениям: - ±0,55% - при смещении нуля ±100%; - ±0,56% - при смещении нуля ±200%; Масштабы времени развертки равны - 0,25с/см; 0,5с/см; 1,0с/см; 2,5с/см; 5,0с/см; 10с/см; 25с/см; 50с/см; Таблица 1 Масштабы и диапазоны регистрации прибора прибор самопишущий двухкоординатный Н307 Масштаб регистрации мВ/см Диапазоны регистрации с блоком постоянного напряжения, мВ Диапазоны регистрации с блоком постоянного напряжения, мВ линейный масштаб логарифмический масштаб координата Х координата У координата X первая декада вторая декада 0,025мВ/см 0мВ-0,875мВ 0мВ-0,625мВ - - 0,05мВ/см 0мВ-1,75мВ 0мВ-1,25мВ - - 0,1мВ/см 0мВ-3,5мВ 0мВ-2,5мВ - - 0,25мВ/см 0мВ-8,75мВ 0мВ-6,25мВ - - 0,5мВ/см 0мВ-17,5мВ 0мВ-12,5мВ 0,175мВ-1,75мВ 1,75мВ-17,5мВ 1мВ/см 0мВ-35мВ 0мВ-25мВ 0,35мВ-3,5мВ 3,5мВ-35мВ 2,5мВ/см 0мВ-87,5мВ 0мВ-62,5мВ 0,875мВ-8,75мВ 8,75мВ-87,5мВ 5мВ/см 0мВ-175мВ 0мВ-125мВ 1,75мВ-17,5мВ 17,5мВ-175мВ 10мВ/см 0мВ-350мВ 0мВ-250мВ 3,5мВ-35мВ 35мВ-350мВ 25мВ/см 0мВ-875мВ 0мВ-625мВ 8,75мВ-87,5мВ 87,5мВ-875мВ Масштаб регистрации мВ/см Диапазоны регистрации с блоком постоянного напряжения, мВ Диапазоны регистрации с блоком постоянного напряжения, мВ линейный масштаб логарифмический масштаб координата Х координата У координата У первая декада вторая декада 0,025мВ/см 0мВ-0,875мВ 0мВ-0,625мВ - - 0,05мВ/см 0мВ-1,75мВ 0мВ-1,25мВ - - 0,1мВ/см 0мВ-3,5мВ 0мВ-2,5мВ - - 0,25мВ/см 0мВ-8,75мВ 0мВ-6,25мВ - - 0,5мВ/см 0мВ-17,5мВ 0мВ-12,5мВ 0,125мВ-1,25мВ 1,25мВ-12,5мВ 1мВ/см 0мВ-35мВ 0мВ-25мВ 0,25мВ-2,5мВ 2,5мВ-25мВ 2,5мВ/см 0мВ-87,5мВ 0мВ-62,5мВ 0,625мВ-6,25мВ 6,25мВ-62,5мВ 5мВ/см 0мВ-175мВ 0мВ-125мВ 1,25мВ-12,5мВ 12,5мВ-125мВ 10мВ/см 0мВ-350мВ 0мВ-250мВ 2,5мВ-25мВ 25мВ-250мВ 25мВ/см 0мВ-875мВ 0мВ-625мВ 6,25мВ-62,5мВ 62,5мВ-625мВ Примечание: * - диапазон регистрации прибора прибор самопишущий двухкоординатный Н307 по каждой координате равен произведению масштаба на номинальную длину координаты; * - при регистрации в логарифмическом масштабе с нормируемой погрешностью измеряемое напряжение не должно быть меньше 0,5мВ. Таблица 2 Масштабы и диапазоны регистрации прибора прибор самопишущий двухкоординатный Н307 Масштаб регистрации В/см Диапазоны регистрации с блоком постоянного напряжения, В Диапазоны регистрации с блоком постоянного напряжения, В линейный масштаб логарифмический масштаб координата Х координата У координата X первая декада вторая декада 0,05В/см 0В-1,75В 0В-1,25В 0,0175В-0,175В 0,175В-1,75В 0,1В/см 0В-3,5В 0В-2,5В 0,035В-0,35В 0,35В-3,5В 0,25В/см 0В-8,75В 0В-6,25В 0,0875В-0,875В 0,875В-8,75В 0,5В/см 0В-17,5В 0В-12,5В 0,175В-1,75В 1,75В-17,5В 1В/см 0В-35В 0В-25В 0,35В-3,5В 3,5В-35В 2,5В/см 0В-87,5В 0В-62,5В 0,875В-8,75В 8,75В-87,5В 5В/см 0В-175В 0В-125В 1,75В-17,5В 17,5В-175В 10В/см 0В-350В 0В-250В 3,5В-35В 35В-350В Масштаб регистрации В/см Диапазоны регистрации с блоком постоянного напряжения, В Диапазоны регистрации с блоком постоянного напряжения, В линейный масштаб логарифмический масштаб координата Х координата У координата У первая декада вторая декада 0,05В/см 0В-1,75В 0В-1,25В 0,0125В-0,125В 0,125В-1,25В 0,1В/см 0В-3,5В 0В-2,5В 0,025В-0,25В 0,25В-2,5В 0,25В/см 0В-8,75В 0В-6,25В 0,0625В-0,625В 0,625В-6,25В 0,5В/см 0В-17,5В 0В-12,5В 0,125В-1,25В 1,25В-12,5В 1В/см 0В-35В 0В-25В 0,25В-2,5В 2,5В-25В 2,5В/см 0В-87,5В 0В-62,5В 0,625В-6,25В 6,25В-62,5В 5В/см 0В-175В 0В-125В 1,25В-12,5В 12,5В-125В 10В/см 0В-350В 0В-250В 2,5В-25В 25В-250В Таблица 3 Масштабы и диапазоны регистрации прибора прибор самопишущий двухкоординатный Н307 Масштаб регистрации, В/см Диапазоны регистрации с блоком переменного напряжения, В Диапазоны регистрации с блоком переменного напряжения, В линейный масштаб логарифмический масштаб координата X координата У координата X первая декада вторая декада 0,01В/см 0В-0,35В 0В-0,25В 0,0035В-0,035В 0,035В-0,35В 0,025В/см 0В-0,875В 0В-0,625В 0,00875В-0,0875В 0,0875В-0,875В 0,05В/см 0В-1,75В 0В-1,25В 0,0175В-0,175В 0,175В-1,75Вdocument.addEventListener("DOMContentLoaded", function(event) {detail.addAnchor('js_descriptionHeader', 'Описание')}); Отзывы document.addEventListener("DOMContentLoaded", function(event) { ajax.cbOnSuccess( '/runModule/settings.ajax', 'blockName=testimonials&moduleName=firms&id=125820&id_user=402421&pageData[limit]=3', function (r) { $(g('js_firmTestimonials-load')).replaceWith(r); scriptLoader('new/modules/gallery.js?r=2356a89306a5ad79').callFunction(function () { gallery.setEvents(r); }); } ); }); document.addEventListener("DOMContentLoaded", function(event) { $(window).one('scroll', '', '', function () { ajax.requestOptional({ url: '/runModule/settings.ajax', data: 'blockName=alsoBlocks&id_good=25143986&typePage=DetailPage&moduleName=goods', block: 'js_alsoBlock', beforeSend: function () { }, success: function (r) { var $alsoBlock = $('#js_alsoBlock'); $alsoBlock.html(r); $alsoBlock.find('.noview-link').each(function (id, elem) { var a = document.createElement('a'); a.innerHTML = elem.innerHTML; for (var i = 0; i < elem.attributes.length; i++) { switch (elem.attributes[i].nodeName) { case 'link': a.setAttribute('href', elem.attributes[i].nodeValue); break; case 'data-link': a.setAttribute('href', elem.attributes[i].nodeValue); break; case 'data-target': a.setAttribute('target', elem.attributes[i].nodeValue); break; case 'class': a.className = elem.attributes[i].nodeValue; break; default: a.setAttribute(elem.attributes[i].nodeName, elem.attributes[i].nodeValue); break; } } $(elem).replaceWith(a); }); lazyImageLoader.addToImgList($alsoBlock.find('img[data-lazy-src]').get()); detail.addAnchor('js_alsoBlock', 'Похожие товары'); } }); });}); У нас покупают * * Насос скважинный pedrollo 4blockm 2 10 * Колено трубы прямоугольного сечения * Люксометр * Датчики pt 100 * Зеленые лазерные очки * Стекло оптом * Чистящий карандаш * Масло розового дерева * Набор детских колец * Светильники РТУ * Ножницы парикмахерские клинковые * Ленточная пила metabo bas 317 precision * Герметики на битумной основе, * Иконка * Двухконтурный с открытой камерой сгорания СВЧ компоненты в вашем регионе * * Москва * Королёв * Железнодорожный * Дубна * Ногинск * Жуковский * Реутов * Анино * Кубинка

—

Королев

Н306 Графопостроитель зависимостей

Описание: Н306 графопостроитель зависимостей предназначается для регистрации зависимости двух взаимосвязанных физических величин, преобразованных в электрический сигнал - напряжение постоянного тока. Сфера применения: проведение различного рода научно-исследовательских работ в различных отраслях промышленности, в устройствах контроля и регулирования, при регистрации результатов с выхода аналоговых вычислительных машин, а при наличии соответствующих преобразователей - с выхода цифровых вычислительных машин. Технические характеристики Н306: Размеры рабочего поля записи графика: * - по каналу «X» - 30 см; * - по каналу «Y» - 20 см. Размеры диаграммного листа - 22×33 см. Калиброванные масштабы регистрации, пределы регистрации и входные сопротивления соответствуют значениям, указанным в таблице: Масштабы регистра Пределы регистрации Входное сопротивление канал «X» канал «Y» 0,10 мВ/см 0,25 мВ/см 0,50 мВ/см 1 мВ/см 2,50 мВ/см 5 мВ/см 10 мВ/см 25 мВ/см 3 мВ 7,5 мВ 15 мВ 30 мВ 75 мВ 150 мВ 300 мВ 750 мВ 2 мВ 5 мВ 10 мВ 20 мВ 50 мВ 100 мВ 200 мВ 500 мВ не менее 1 МОм не менее 2,5 МОм не менее 5 МОм не менее 10 МОм не менее 25 МОм не менее 50 МОм не менее 100 МОм не менее 250 МОм 0,05 В/см 0,10 В/см 0,25 В/см 0,50 В/см 1 В/см 2,50 В/см 5 В/см 10 В/см 1,5 В 3 В 7,5 В 15 В 30 В 75 В 150 В 300 В 1 В 2 В 5 В 10 В 20 В 50 В 100 В 200 В (1±0,01) МОм В графопостроителе Н306 предусмотрено плавное изменение масштаба регистрации с кратностью перекрытия каждого масштаба не менее двух. Нелинейность статической характеристики - 0,2% от предела регистрации. Вариация показаний - 0,1% от предела регистрации. Статическая погрешность прибора с блоками делителя и предусилителя на всех масштабах регистрации по обоим каналам - ±0,5% от предела регистрации. Максимальная скорость регистрирующего устройства - не менее 75 см/с. Постоянная времени регистрации - не более 0,05 с. Перерегулирование по каждому каналу при скачкообразном изменении входного сигнала от нуля до величины, равной пределу регистрации - не более 5% от установившегося значения. Неидентичность фазочастотных характеристик каналов «X» и «Y»: * - на частоте 0,1 Гц - 0,35 град.; * - на частоте 0,5 Гц - 0,7 град.; * - на частоте 1 Гц - 1 град.; * - на частоте 2 Гц - 2 град. Для регистрации зависимости y=f(t) предусмотрена временная развертка с калиброванными масштабами 0,25 с/см; 0,5 с/см;1,0 с/см; 2,5 с/см; 5,0 с/см; 10 с/см; 25 с/см; 50 с/см. Длительность временной развертки - 7,5 с; 15 с; 75 с; 150 с; 300 с; 750 с; 1500 с. Погрешность временной развертки: * - на масштабах 25 с/см и 50 с/см - не более ±1,5% от длительности развертки; * - на остальных масштабах - не более ±0,5% от длительности развертки. Нелинейность временной развертки на всех масштабах - не более 0,5% от длительности развертки. Смещение нуля прибора Н306 с блоком предусилителя за 8 часов непрерывной работы - не более 30 мкВ. Для подавления постоянной составляющей входного сигнала по обоим каналам предусмотрено ступенчатое смещение на ±20 см; ±40 см. Погрешность смешения - не более 1 см. Время установления рабочего режима после включена прибора в сеть питания - 15 мин; с блоком предусилителя и блоком развертки - 30 мин. В приборе предусмотрена плавная установка начального положения регистрирующего устройства в любой точке диаграммы. Крепление диаграммы осуществляется электростатическим полем. В приборе предусмотрена возможность поднятия пера в процессе записи и дистанционное управление поднятием пера. Изоляция прибора Н306 выдерживает в течение 1 мин действие испытательного напряжения: * - между корпусом и изолированными от корпуса по постоянному току измерительными цепями - 1 кВ постоянного тока; * - между корпусом и изолированной от корпуса цепью сетевого питания 1,5 кВ действующего значения переменного тока частотой 50 Гц. Сопротивление изоляции при температуре воздуха (20+5)° С и относительной влажности 80%: * - между корпусом и соединенными вместе выводами питания - не менее 40 МОм; * - между корпусом и соединенными вместе входными зажимами плюс и минус - не менее 100 МОм (для каждого канала). При работе в вертикальном положении графопостроитель Н306 не имеет изменений показаний и нарушения записи. * Потребляемая мощность - не более 70 В·А. * Наработка на отказ - не менее 3750 ч. * Средний срок службы - 7 лет. * Габаритные размеры прибора - не более 440×475×145 мм. * Масса графопостроителя Н306 - не более 15 кг. Условия эксплуатации графопостроителей Н306: * Температура окружающего воздуха - от +10° С до +35° С. * Относительная влажность при +25° С - до 80%. * Напряжение сети питания - от 187 В до 222 В. * Частота сети питания - 50 Гц. * Приборы, выполненные для поставки в страны с тропическим климатом, имеют обозначение Н306Т4.1.

—

Королев

Н3031-8 Прибор самопишущий быстродействующий

Описание: Прибор самопишущий быстродействующий Н3031-8 предназначен для регистрации чернилами на диаграммной ленте в прямоугольных координатах с нулем посередине в аналоговой форме быстропротекающих процессов, представленных в форме электрических сигналов. Технические характеристики приборов приборы самопишущие быстродействующие Н3031-8: Условия эксплуатации: * - температура - от 10ºС до 40ºС; * - относительная влажность - не более 80% при 25ºС; * - атмосферное давление - 84кПа-106,7кПа (630мм.рт.ст.-800мм.рт.ст.); Исполнение прибора прибор самопишущий быстродействующий Н3031-8 - настольное; Питание прибора - от сети однофазного переменного тока напряжением 220В±4,4В, частотой 50Гц±1Гц; Рабочий частотный диапазон прибора прибор самопишущий Н3031-8 - от 0Гц до 125Гц; Линейная часть частотного диапазона - от 0Гц до 60Гц; Постоянные регистрации каждого измерительного канала - 0,002В/см, 0,005В/см, 0,01В/см, 0,02В/см, 0,05В/см, 0,1В/см, 0,2В/см, 0,5В/см, 1,0В/см, 2,5В/см, 5,0В/см, 10,0В/см, 25,0В/см, 50,0В/см, 100В/см, 250В/см; Входное сопротивление каждого измерительного канала прибора прибор самопишущий быстродействующий Н3031-8 - не менее 450 кОм; Номинальная ширина поля записи каждого измерительного канала - 40мм; Запись показаний - чернильная в прямоугольных координатах; Число измерительных каналов прибора прибор самопишущий быстродействующий Н3031-8 - 8; Скорость перемещения диаграммной ленты - 0,2мм/с, 1,0мм/с, 2,5мм/с, 5,0мм/с, 10мм/с, 25мм/с, 50мм/с, 100мм/с, 250мм/с; Предел основной погрешности прибора прибор самопишущий быстродействующий Н3031-8 по записи времени - ±1%; Предел допускаемой основной статической погрешности по записи измеряемой величины при калибровке от образцового прибора - ±1,5%; Предел допускаемой вариации показаний - 1,5%; Остаточное отклонение конца пишущего устройства прибора прибор самопишущий Н3031-8от нулевой линии записи - не более 0,6мм; Значение максимального переброса пишущего устройства - не более 5% от ширины записи измерительного канала; Спад АЧХ на частоте 125Гц для удвоенной амплитуды входного сигнала, равной 10мм - не более 3дБ; Спад и подъем АЧХ в диапазоне от 0Гц до 60Гц для удвоенной амплитуды входного сигнала, равной 20мм - не более 0,5дБ; Предел допускаемой дополнительной статической погрешности прибора прибор самопишущий Н3031-8 быстродействующий, вызванной изменением температуры в пределах рабочих температур на каждые 10ºС - ±1,5%; Предел допускаемой дополнительной статической погрешности, вызванной влиянием внешнего постоянного однородного магнитного поля с индукцией 0,5мТл - ±1,5%; Предел допускаемой дополнительной статической погрешности прибора прибор самопишущий быстродействующий Н3031-8, вызванной изменением напряжения источника питания на ±10% номинального значения - ±0,75%; Предел допускаемой погрешности калибровки от внутреннего источника -±0,75%; Несинхронность записи в отдельных измерительных каналах - не более 1мм; Электрическое сопротивление изоляции - не менее 20 МОм; Электрическая прочность изоляции - 1,5кВ; Потребляемая мощность прибора прибор самопишущий Н3031-8 быстродействующий: * - при максимальной нагрузке - 240В∙А; * - при номинальной нагрузке - 120В∙А; Габаритные размеры прибора прибор самопишущий Н3031-8 быстродействующий: * - без лентособирающего устройства - не более 540х450х185мм; * - с лентособирающим устройством - не более 540х525х185мм; Масса прибора прибор самопишущий Н3031-8 быстродействующий: * - без лентособирающего устройства - не более 35кг; Масса лентособирающего устройства - не более 1,0кг; Изготовитель гарантирует соответствие качества прибора прибор самопишущий Н3031-8 быстродействующий требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

—

Королев

Н3031-6 Прибор самопишущий быстродействующий

Описание: Прибор самопишущий быстродействующий Н3031-6 предназначен для регистрации чернилами на диаграммной ленте в прямоугольных координатах с нулем посередине в аналоговой форме быстропротекающих процессов, представленных в форме электрических сигналов. Технические характеристики приборов приборы самопишущие быстродействующие Н3031-6: Условия эксплуатации: * - температура - от 10ºС до 40ºС; * - относительная влажность - не более 80% при 25ºС; * - атмосферное давление - 84кПа-106,7кПа (630мм.рт.ст.-800мм.рт.ст.); Исполнение прибора прибор самопишущий быстродействующий Н3031-6 - настольное; Питание прибора - от сети однофазного переменного тока напряжением 220В±4,4В, частотой 50Гц±1Гц; Рабочий частотный диапазон прибора прибор самопишущий Н3031-6 - от 0Гц до 125Гц; Линейная часть частотного диапазона - от 0Гц до 60Гц; Постоянные регистрации каждого измерительного канала - 0,002В/см, 0,005В/см, 0,01В/см, 0,02В/см, 0,05В/см, 0,1В/см, 0,2В/см, 0,5В/см, 1,0В/см, 2,5В/см, 5,0В/см, 10,0В/см, 25,0В/см, 50,0В/см, 100В/см, 250В/см; Входное сопротивление каждого измерительного канала прибора прибор самопишущий быстродействующий Н3031-6 - не менее 450 кОм; Номинальная ширина поля записи каждого измерительного канала - 40мм; Запись показаний - чернильная в прямоугольных координатах; Число измерительных каналов прибора прибор самопишущий быстродействующий Н3031-6 - 6; Скорость перемещения диаграммной ленты - 0,2мм/с, 1,0мм/с, 2,5мм/с, 5,0мм/с, 10мм/с, 25мм/с, 50мм/с, 100мм/с, 250мм/с; Предел основной погрешности прибора прибор самопишущий быстродействующий Н3031-6 по записи времени - ±1%; Предел допускаемой основной статической погрешности по записи измеряемой величины при калибровке от образцового прибора - ±1,5%; Предел допускаемой вариации показаний - 1,5%; Остаточное отклонение конца пишущего устройства прибора прибор самопишущий Н3031-6от нулевой линии записи - не более 0,6мм; Значение максимального переброса пишущего устройства - не более 5% от ширины записи измерительного канала; Спад АЧХ на частоте 125Гц для удвоенной амплитуды входного сигнала, равной 10мм - не более 3дБ; Спад и подъем АЧХ в диапазоне от 0Гц до 60Гц для удвоенной амплитуды входного сигнала, равной 20мм - не более 0,5дБ; Предел допускаемой дополнительной статической погрешности прибора прибор самопишущий Н3031-6 быстродействующий, вызванной изменением температуры в пределах рабочих температур на каждые 10ºС - ±1,5%; Предел допускаемой дополнительной статической погрешности, вызванной влиянием внешнего постоянного однородного магнитного поля с индукцией 0,5мТл - ±1,5%; Предел допускаемой дополнительной статической погрешности прибора прибор самопишущий быстродействующий Н3031-6, вызванной изменением напряжения источника питания на ±10% номинального значения - ±0,75%; Предел допускаемой погрешности калибровки от внутреннего источника -±0,75%; Несинхронность записи в отдельных измерительных каналах - не более 1мм; Электрическое сопротивление изоляции - не менее 20 МОм; Электрическая прочность изоляции - 1,5кВ; Потребляемая мощность прибора прибор самопишущий Н3031-6 быстродействующий: * - при максимальной нагрузке - 200В∙А; * - при номинальной нагрузке - 105В∙А; Габаритные размеры прибора прибор самопишущий Н3031-6 быстродействующий: * - без лентособирающего устройства - не более 450х450х185мм; * - с лентособирающим устройством - не более 450х525х185мм; Масса прибора прибор самопишущий Н3031-6 быстродействующий: * - без лентособирающего устройства - не более 30кг; Масса лентособирающего устройства - не более 0,9кг; Изготовитель гарантирует соответствие качества прибора прибор самопишущий Н3031-6 быстродействующий требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

—

Королев

Н3031-4 Прибор самопишущий быстродействующий

Описание: Прибор самопишущий быстродействующий Н3031-4 предназначен для регистрации чернилами на диаграммной ленте в прямоугольных координатах с нулем посередине в аналоговой форме быстропротекающих процессов, представленных в форме электрических сигналов. Технические характеристики приборов приборы самопишущие быстродействующие Н3031-4: Условия эксплуатации: * - температура - от 10ºС до 40ºС; * - относительная влажность - не более 80% при 25ºС; * - атмосферное давление - 84кПа-106,7кПа (630мм.рт.ст.-800мм.рт.ст.); Исполнение прибора прибор самопишущий быстродействующий Н3031-4 - настольное; Питание прибора - от сети однофазного переменного тока напряжением 220В±4,4В, частотой 50Гц±1Гц; Рабочий частотный диапазон прибора прибор самопишущий Н3031-4 - от 0Гц до 125Гц; Линейная часть частотного диапазона - от 0Гц до 60Гц; Постоянные регистрации каждого измерительного канала - 0,002В/см, 0,005В/см, 0,01В/см, 0,02В/см, 0,05В/см, 0,1В/см, 0,2В/см, 0,5В/см, 1,0В/см, 2,5В/см, 5,0В/см, 10,0В/см, 25,0В/см, 50,0В/см, 100В/см, 250В/см; Входное сопротивление каждого измерительного канала прибора прибор самопишущий быстродействующий Н3031-4 - не менее 450 кОм; Номинальная ширина поля записи каждого измерительного канала - 40мм; Запись показаний - чернильная в прямоугольных координатах; Число измерительных каналов прибора прибор самопишущий быстродействующий Н3031-4 - 4; Скорость перемещения диаграммной ленты - 0,2мм/с, 1,0мм/с, 2,5мм/с, 5,0мм/с, 10мм/с, 25мм/с, 50мм/с, 100мм/с, 250мм/с; Предел основной погрешности прибора прибор самопишущий быстродействующий Н3031-4 по записи времени - ±1%; Предел допускаемой основной статической погрешности по записи измеряемой величины при калибровке от образцового прибора - ±1,5%; Предел допускаемой вариации показаний - 1,5%; Остаточное отклонение конца пишущего устройства прибора прибор самопишущий Н3031-4от нулевой линии записи - не более 0,6мм; Значение максимального переброса пишущего устройства - не более 5% от ширины записи измерительного канала; Спад АЧХ на частоте 125Гц для удвоенной амплитуды входного сигнала, равной 10мм - не более 3дБ; Спад и подъем АЧХ в диапазоне от 0Гц до 60Гц для удвоенной амплитуды входного сигнала, равной 20мм - не более 0,5дБ; Предел допускаемой дополнительной статической погрешности прибора прибор самопишущий Н3031-4 быстродействующий, вызванной изменением температуры в пределах рабочих температур на каждые 10ºС - ±1,5%; Предел допускаемой дополнительной статической погрешности, вызванной влиянием внешнего постоянного однородного магнитного поля с индукцией 0,5мТл - ±1,5%; Предел допускаемой дополнительной статической погрешности прибора прибор самопишущий быстродействующий Н3031-4, вызванной изменением напряжения источника питания на ±10% номинального значения - ±0,75%; Предел допускаемой погрешности калибровки от внутреннего источника -±0,75%; Несинхронность записи в отдельных измерительных каналах - не более 1мм; Электрическое сопротивление изоляции - не менее 20 МОм; Электрическая прочность изоляции - 1,5кВ; Потребляемая мощность прибора прибор самопишущий Н3031-4 быстродействующий: * - при максимальной нагрузке - 150В∙А; * - при номинальной нагрузке - 80В∙А; Габаритные размеры прибора прибор самопишущий Н3031-4 быстродействующий: * - без лентособирающего устройства - не более 360х450х185мм; * - с лентособирающим устройством - не более 360х525х185мм; Масса прибора прибор самопишущий Н3031-4 быстродействующий: * - без лентособирающего устройства - не более 22кг; Масса лентособирающего устройства - не более 0,7кг; Изготовитель гарантирует соответствие качества прибора прибор самопишущий Н3031-4 быстродействующий требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

—

Королев

Н3031-2 Прибор самопишущий быстродействующий

Описание: Прибор самопишущий быстродействующий Н3031-2 предназначен для регистрации чернилами на диаграммной ленте в прямоугольных координатах с нулем посередине в аналоговой форме быстропротекающих процессов, представленных в форме электрических сигналов. Технические характеристики приборов приборы самопишущие быстродействующие Н3031-2: Условия эксплуатации: * - температура - от 10ºС до 40ºС; * - относительная влажность - не более 80% при 25ºС; * - атмосферное давление - 84кПа-106,7кПа (630мм.рт.ст.-800мм.рт.ст.); Исполнение прибора прибор самопишущий быстродействующий Н3031-2 - настольное; Питание прибора - от сети однофазного переменного тока напряжением 220В±4,4В, частотой 50Гц±1Гц; Рабочий частотный диапазон прибора прибор самопишущий Н3031-2 - от 0Гц до 125Гц; Линейная часть частотного диапазона - от 0Гц до 60Гц; Постоянные регистрации каждого измерительного канала - 0,002В/см, 0,005В/см, 0,01В/см, 0,02В/см, 0,05В/см, 0,1В/см, 0,2В/см, 0,5В/см, 1,0В/см, 2,5В/см, 5,0В/см, 10,0В/см, 25,0В/см, 50,0В/см, 100В/см, 250В/см; Входное сопротивление каждого измерительного канала прибора прибор самопишущий быстродействующий Н3031-2 - не менее 450 кОм; Номинальная ширина поля записи каждого измерительного канала - 40мм; Запись показаний - чернильная в прямоугольных координатах; Число измерительных каналов прибора прибор самопишущий быстродействующий Н3031-2 - 2; Скорость перемещения диаграммной ленты - 0,2мм/с, 1,0мм/с, 2,5мм/с, 5,0мм/с, 10мм/с, 25мм/с, 50мм/с, 100мм/с, 250мм/с; Предел основной погрешности прибора прибор самопишущий быстродействующий Н3031-2 по записи времени - ±1%; Предел допускаемой основной статической погрешности по записи измеряемой величины при калибровке от образцового прибора - ±1,5%; Предел допускаемой вариации показаний - 1,5%; Остаточное отклонение конца пишущего устройства прибора прибор самопишущий Н3031-2от нулевой линии записи - не более 0,6мм; Значение максимального переброса пишущего устройства - не более 5% от ширины записи измерительного канала; Спад АЧХ на частоте 125Гц для удвоенной амплитуды входного сигнала, равной 10мм - не более 3дБ; Спад и подъем АЧХ в диапазоне от 0Гц до 60Гц для удвоенной амплитуды входного сигнала, равной 20мм - не более 0,5дБ; Предел допускаемой дополнительной статической погрешности прибора прибор самопишущий Н3031-2 быстродействующий, вызванной изменением температуры в пределах рабочих температур на каждые 10ºС - ±1,5%; Предел допускаемой дополнительной статической погрешности, вызванной влиянием внешнего постоянного однородного магнитного поля с индукцией 0,5мТл - ±1,5%; Предел допускаемой дополнительной статической погрешности прибора прибор самопишущий быстродействующий Н3031-2, вызванной изменением напряжения источника питания на ±10% номинального значения - ±0,75%; Предел допускаемой погрешности калибровки от внутреннего источника -±0,75%; Несинхронность записи в отдельных измерительных каналах - не более 1мм; Электрическое сопротивление изоляции - не менее 20 МОм; Электрическая прочность изоляции - 1,5кВ; Потребляемая мощность прибора прибор самопишущий Н3031-2 быстродействующий: * - при максимальной нагрузке - 100В∙А; * - при номинальной нагрузке - 65В∙А; Габаритные размеры прибора прибор самопишущий Н3031-2 быстродействующий: * - без лентособирающего устройства - не более 270х450х185мм; * - с лентособирающим устройством - не более 270х525х185мм; Масса прибора прибор самопишущий Н3031-2 быстродействующий: * - без лентособирающего устройства - не более 17кг; Масса лентособирающего устройства - не более 0,6кг; Изготовитель гарантирует соответствие качества прибора прибор самопишущий Н3031-2 быстродействующий требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

—

Королев

Н3031-1 Прибор самопишущий быстродействующий

Описание: Прибор самопишущий быстродействующий Н3031-1 предназначен для регистрации чернилами на диаграммной ленте в прямоугольных координатах с нулем посередине в аналоговой форме быстропротекающих процессов, представленных в форме электрических сигналов. Технические характеристики приборов приборы самопишущие быстродействующие Н3031-1: Условия эксплуатации: * - температура - от 10ºС до 40ºС; * - относительная влажность - не более 80% при 25ºС; * - атмосферное давление - 84кПа-106,7кПа (630мм.рт.ст.-800мм.рт.ст.); Исполнение прибора прибор самопишущий быстродействующий Н3031-1 - настольное; Питание прибора - от сети однофазного переменного тока напряжением 220В±4,4В, частотой 50Гц±1Гц; Рабочий частотный диапазон прибора прибор самопишущий Н3031-1 - от 0Гц до 125Гц; Линейная часть частотного диапазона - от 0Гц до 60Гц; Постоянные регистрации каждого измерительного канала - 0,002В/см, 0,005В/см, 0,01В/см, 0,02В/см, 0,05В/см, 0,1В/см, 0,2В/см, 0,5В/см, 1,0В/см, 2,5В/см, 5,0В/см, 10,0В/см, 25,0В/см, 50,0В/см, 100В/см, 250В/см; Входное сопротивление каждого измерительного канала прибора прибор самопишущий быстродействующий Н3031-1 - не менее 450 кОм; Номинальная ширина поля записи каждого измерительного канала - 40мм; Запись показаний - чернильная в прямоугольных координатах; Число измерительных каналов прибора прибор самопишущий быстродействующий Н3031-1 - 1; Скорость перемещения диаграммной ленты - 0,2мм/с, 1,0мм/с, 2,5мм/с, 5,0мм/с, 10мм/с, 25мм/с, 50мм/с, 100мм/с, 250мм/с; Предел основной погрешности прибора прибор самопишущий быстродействующий Н3031-1 по записи времени - ±1%; Предел допускаемой основной статической погрешности по записи измеряемой величины при калибровке от образцового прибора - ±1,5%; Предел допускаемой вариации показаний - 1,5%; Остаточное отклонение конца пишущего устройства прибора прибор самопишущий Н3031-1от нулевой линии записи - не более 0,6мм; Значение максимального переброса пишущего устройства - не более 5% от ширины записи измерительного канала; Спад АЧХ на частоте 125Гц для удвоенной амплитуды входного сигнала, равной 10мм - не более 3дБ; Спад и подъем АЧХ в диапазоне от 0Гц до 60Гц для удвоенной амплитуды входного сигнала, равной 20мм - не более 0,5дБ; Предел допускаемой дополнительной статической погрешности прибора прибор самопишущий Н3031-1 быстродействующий, вызванной изменением температуры в пределах рабочих температур на каждые 10ºС - ±1,5%; Предел допускаемой дополнительной статической погрешности, вызванной влиянием внешнего постоянного однородного магнитного поля с индукцией 0,5мТл - ±1,5%; Предел допускаемой дополнительной статической погрешности прибора прибор самопишущий быстродействующий Н3031-1, вызванной изменением напряжения источника питания на ±10% номинального значения - ±0,75%; Предел допускаемой погрешности калибровки от внутреннего источника -±0,75%; Несинхронность записи в отдельных измерительных каналах - не более 1мм; Электрическое сопротивление изоляции - не менее 20 МОм; Электрическая прочность изоляции - 1,5кВ; Потребляемая мощность прибора прибор самопишущий Н3031-1 быстродействующий: * - при максимальной нагрузке - 80В∙А; * - при номинальной нагрузке - 55В∙А; Габаритные размеры прибора прибор самопишущий Н3031-1 быстродействующий: * - без лентособирающего устройства - не более 225х450х185мм; * - с лентособирающим устройством - не более 225х525х185мм; Масса прибора прибор самопишущий Н3031-1 быстродействующий: * - без лентособирающего устройства - не более 12,5кг; Масса лентособирающего устройства - не более 0,4кг; Изготовитель гарантирует соответствие качества прибора прибор самопишущий Н3031-1 быстродействующий требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.

—

Королев

Н3031 Прибор самопишущий быстродействующий

Описание: Прибор самопишущий быстродействующий Н3031 предназначен для регистрации чернилами на диаграммной ленте в прямоугольных координатах с нулем посередине в аналоговой форме быстропротекающих процессов, представленных в форме электрических сигналов. Технические характеристики приборов приборы самопишущие быстродействующие Н3031: Условия эксплуатации: - температура - от 10ºС до 40ºС; - относительная влажность - не более 80% при 25ºС; - атмосферное давление - 84кПа-106,7кПа (630мм.рт.ст.-800мм.рт.ст.); Исполнение прибора прибор самопишущий быстродействующий Н3031 - настольное; Питание прибора - от сети однофазного переменного тока напряжением 220В±4,4В, частотой 50Гц±1Гц; Рабочий частотный диапазон прибора прибор самопишущий Н3031 - от 0Гц до 125Гц; Линейная часть частотного диапазона - от 0Гц до 60Гц; Постоянные регистрации каждого измерительного канала - 0,002В/см, 0,005В/см, 0,01В/см, 0,02В/см, 0,05В/см, 0,1В/см, 0,2В/см, 0,5В/см, 1,0В/см, 2,5В/см, 5,0В/см, 10,0В/см, 25,0В/см, 50,0В/см, 100В/см, 250В/см; Входное сопротивление каждого измерительного канала прибора прибор самопишущий быстродействующий Н3031 - не менее 450 кОм; Номинальная ширина поля записи каждого измерительного канала - 40мм; Запись показаний - чернильная в прямоугольных координатах; Число измерительных каналов прибора прибор самопишущий быстродействующий Н3031: * - Н3031-1 - 1; * - Н3031-2 - 2; * - Н3031-4 - 4; * - Н3031-6 - 6; * - Н3031-8 - 8; Скорость перемещения диаграммной ленты - 0,2мм/с, 1,0мм/с, 2,5мм/с, 5,0мм/с, 10мм/с, 25мм/с, 50мм/с, 100мм/с, 250мм/с; Предел основной погрешности прибора прибор самопишущий быстродействующий Н3031 по записи времени - ±1%; Предел допускаемой основной статической погрешности по записи измеряемой величины при калибровке от образцового прибора - ±1,5%; Предел допускаемой вариации показаний - 1,5%; Остаточное отклонение конца пишущего устройства прибора прибор самопишущий Н3031 от нулевой линии записи - не более 0,6мм; Значение максимального переброса пишущего устройства - не более 5% от ширины записи измерительного канала; Спад АЧХ на частоте 125Гц для удвоенной амплитуды входного сигнала, равной 10мм - не более 3дБ; Спад и подъем АЧХ в диапазоне от 0Гц до 60Гц для удвоенной амплитуды входного сигнала, равной 20мм - не более 0,5дБ; Предел допускаемой дополнительной статической погрешности прибора прибор самопишущий Н3031 быстродействующий, вызванной изменением температуры в пределах рабочих температур на каждые 10ºС - ±1,5%; Предел допускаемой дополнительной статической погрешности, вызванной влиянием внешнего постоянного однородного магнитного поля с индукцией 0,5мТл - ±1,5%; Предел допускаемой дополнительной статической погрешности прибора прибор самопишущий быстродействующий Н3031, вызванной изменением напряжения источника питания на ±10% номинального значения - ±0,75%; Предел допускаемой погрешности калибровки от внутреннего источника -±0,75%; Несинхронность записи в отдельных измерительных каналах - не более 1мм; Электрическое сопротивление изоляции - не менее 20 МОм; Электрическая прочность изоляции - 1,5кВ; Потребляемая мощность прибора прибор самопишущий Н3031 быстродействующий: - при максимальной нагрузке: * - Н3031-1 - 80В∙А; * - Н3031-2 - 100В∙А; * - Н3031-4 - 150В∙А; * - Н3031-6 - 200В∙А; * - Н3031-8 - 240В∙А; - при номинальной нагрузке: * - Н3031-1 - 55В∙А; * - Н3031-2 - 65В∙А; * - Н3031-4 - 80В∙А; * - Н3031-6 - 105В∙А; * - Н3031-8 - 120В∙А; Габаритные размеры прибора прибор самопишущий Н3031 быстродействующий: - без лентособирающего устройства: * - Н3031-1 - не более 225х450х185мм; * - Н3031-2 - не более 270х450х185мм; * - Н3031-4 - не более 360х450х185мм; * - Н3031-6 - не более 450х450х185мм; * - Н3031-8 - не более 540х450х185мм; - с лентособирающим устройством: * - Н3031-1 - не более 225х525х185мм; * - Н3031-2 - не более 270х525х185мм; * - Н3031-4 - не более 360х525х185мм; * - Н3031-6 - не более 450х525х185мм; * - Н3031-8 - не более 540х525х185мм; Масса прибора прибор самопишущий Н3031 быстродействующий: - без лентособирающего устройства: * - Н3031-1 - не более 12,5кг; * - Н3031-2 - не более 17кг; * - Н3031-4 - не более 22кг; * - Н3031-6 - не более 30кг; * - Н3031-8 - не более 35кг; Масса лентособирающего устройства: * - Н3031-1 - не более 0,4кг; * - Н3031-2 - не более 0,6кг; * - Н3031-4 - не более 0,7кг; * - Н3031-6 - не более 0,9кг; * Н3031-8 - не более 1,0кг.

—

Королев

GT-1051A - Усилитель мощности серхвысокочастотный

Описание: GT-1051A Сверхвысокочастотный усилитель мощности компании Giga-tronics обеспечивает превосходную точность импульсов, низкий уровень интермодуляционных искажений, высокую линейность и отличную неравномерность усиления даже без прогрева, высокую стабильность с точки зрения дрейфа и прекрасные характеристики старения усилителей на лампах бегущей волны (TWTA). Эти усилители характеризуются низким коэффициентом шума, низким коэффициентом гармоник и помех, а также высокой устойчивостью к рассогласованию с импедансом нагрузки. Использование: Эти усилители могут использоваться в системах беспроводной связи и в системах тестирования компонентов в случаях, когда требуется усилитель с линейным усилением. Эти сверхвысокочастотные усилители мощности с превосходной точностью импульсов идеально подходят для большого числа вариантов применения в аэрокосмической и оборонной промышленности, включая имитацию и тестирование сигналов систем радиоэлектронной борьбы (EW), систем радиоэлектронного подавления (ECM), систем противодействия радиоэлектронной борьбе (ECCM), радарных систем и систем спутниковой связи. Усилитель GT-1051A является идеальным компоновочным блоком систем автоматического тестового оборудования (ATE) для усиления тестовых сигналов для компенсации потерь в кабелях и соединителях при необходимости прокладки протяженных кабельных соединений в монтажных секциях, в камерах климатических испытаний или в полевых условиях. Основные отличия * Использование широкого диапазона 10 МГц ... 50 ГГц устраняет необходимость переключения диапазонов, уменьшает стоимость и сложность оборудования * Использование твердотельной технологии обеспечивает низкий уровень шумов, высокую надежность и длительный срок службы * Идеально подходит для применения в научно-исследовательских и проектных лабораториях, в системах автоматического тестового оборудования (ATE), в системах беспроводной связи и в системах радиоэлектронной борьбы (EW) Технические характеристики: Диапазон частот: 10 МГц ... 50 ГГц Выходная мощность: Выходная мощность определяется как минимальная мощность в режиме насыщения при нагрузке 50 Ом и входном уровне +5 дБм при температуре 23 °C ± 5 °C. Входная мощность для нормального режима работы должна быть ограничена максимальным уровнем +20 дБм. Диапазон Спецификации* 10 МГц ... 100 МГц типовое значение +24 дБм (250 мВт) 100 МГц ... 2 ГГц типовое значение +27 дБм (500 мВт) 2 ... 10 ГГц номинальное значение +30 дБм (1 Вт), минимальное значение +26 дБм (400 мВт) 10 ... 30 ГГц номинальное значение +28 дБм (600 мВт), минимальное значение +25 дБм (300 мВт) 30 ... 40 ГГц номинальное значение +27 дБм (500 мВт), минимальное значение +23 дБм (200 мВт) 40 ... 50 ГГц номинальное значение +24 дБм (250 мВт), минимальное значение +20 дБм (100 мВт) Неравномерность усиления: Номинальное усиление составляет 25 дБ, минимальное усиление > 20 дБ. Неравномерность усиления определяется как максимальное изменение при входном уровне -5 дБм и нагрузке 50 Ом. Диапазон Спецификации 10 МГц ... 100 МГц типовое значение ± 3,5 дБ 100 МГц ... 2 ГГц типовое значение ± 2,5 дБ 2 ... 40 ГГц номинальное значение ± 2,5 дБм 2 ... 50 ГГц номинальное значение ± 3,5 дБм КСВН на входе и на выходе 100 МГц ... 1 ГГц 1 ... 2 ГГц 2 ... 30 ГГц 30 ... 40 ГГц 40 ... 50 ГГц Вход, 50 Ом типовое значение 2,3:1 типовое значение 2,0:1 номинальное значение 1,5:1 номинальное значение 2,0:1 номинальное значение 2,3:1 Выход, 50 Ом типовое значение 4,5:1 типовое значение 2,9:1 номинальное значение 2,0:1 номинальное значение 2,3:1 номинальное значение 2,9:1 Дополнительные характеристики Параметр Спецификации Стабильность Безусловная стабильность КСВН при максимальной нагрузке 3:1 Максимальная входная мощность +20 дБм Перехват составляющих третьего порядка номинальное значение +37 дБм Гармонические искажения* номинальное значение < -30 дБ ниже несущей Помехи* номинальное значение < -60 дБ ниже несущей Развязка > 50 дБ Коэффициент шума номинальное значение < 10 дБ; максимальное значение < 14 дБ *Примечание: Гармоники измеряются при выходной мощности +10 дБм. Помехи измеряются при уровне входной мощности -5 дБм. Общие спецификации Сетевое напряжение 100 ... 240 В переменного тока, 47 ... 63 Гц, одна фаза Потребляемая мощность максимум 20 ВА Рабочая температура 0 °С... +50 °С Температура при хранении -20 °С ... +75 °С Габаритные размеры высота 2,75" x ширина 5,0" x глубина 5,5" (70 мм x 127 мм x 140 мм) Вес 4,5 фунта (2 кг) Высокочастотные соединители 2,4 мм (вилка)

—

Королев

Паяльная станция АТР-4302

Монтажно-демонтажная паяльная станция АТР-4302 позволяет производить качественный и оперативный ремонт печатных плат всех типов.  Многофункциональная паяльная станция АТР-4302 представляет собой специальную установку, в конструкцию которой входит вакуумный и термовоздушный канал. Превосходные эксплуатационные параметры, стабильность температурного режима и наличие системы антистатической защиты, а также насоса диафрагменного типа обеспечивает высокое качество выполняемого ремонта и монтажа. Богатая оснащенность этих паяльных станций позволяет решать широкий ряд производственных задач в максимально сжатые сроки. Кроме того, использование оборудования снижает расходы на ремонт радиоэлектронного оборудования. Ремонтную паяльную станцию АТР-4302 характеризует: * компактность и эргономичность конструкции; * расширенная функциональность по сравнению с аналогами; * высокое качество выполняемых операций; * безопасность и удобство эксплуатации; * богатая комплектация; * высокий уровень автоматизации; * длительный срок эксплуатации; * сбалансированное сочетание цены и качества. Комплект поставки АТР-4302: * Демонтажный паяльник с наконечником  * Держатели паяльников  * Монтажный паяльник с наконечником  * Паяльная станция с аксессуарами  * Руководство по эксплуатации  * Термофен  * Шнур питания Сотрудничество с компанией подразумевает поставку качественного и недорогого оборудования, гарантийное обслуживание и оказание других услуг. Оперативная доставка, выполнение сервисного обслуживания и техническое консультирование покупателей делают взаимодействие с фирмой более результативным.

37 100 руб.

Королев

Паяльная станция АТР-3101

В ассортименте есть надежная и удобная в эксплуатации паяльная станция АТР-3101. Данное устройство является многофункциональным. Его можно использовать для ремонта или наладки функционирования радиооборудования. Более того, его удобно применять специалистам центров, ориентированных на ремонт бытовой радиотехники. Основные достоинства и отличительные черты модели АТР-3101 Паяльная станция АТР-3101 имеет отличные эксплуатационно-технические характеристики. В ее конструкции есть керамический нагревательный элемент, который имеет продолжительный срок службы. Он обеспечивает максимально быстрый нагрев. Также следует отметить: * эргономическую конструкцию паяльников, что гарантирует удобство работы с прибором; * опцию цифровой индикации температуры. Возможность оперативного снятия точных показаний дает возможность подстраивать параметры работы паяльной станции АТР-3101 в соответствии с актуальными требованиями; * погрешность выдаваемой температуры минимальна, она составляет не более 2 %; * экономичность паяльной станции АТР-3101. В том случае, если прибор не используется более десяти минут, его температура нагрева автоматически снижается. Это позволяет значительно продлить срок службы не только нагревательного элемента, но и наконечников; * для питания применяется напряжение 24В.  Актуальная цена модели АТР-3101 обозначена в онлайн-каталоге. Возможна оперативная поставка приобретенного оборудования на склад заказчика.

29 800 руб.

Королев

АТР-9501 - дозатор

Назначение дозатора АТР-9501: * В случае, когда в процессе работы возникает необходимость равномерного нанесения на поверхность изделий флюсов, суспензий различной степени вязкости, эпоксидных смол, паст, клеевых составов, наиболее удачным и эффективным решением является дозатор с контроллером АТР-9501, обеспечиваюший полную гибкость в работе и тщательный контроль дозирования. * * Програмируется любой временной диапазон от 0,01 до 99,99 секунд. При нажатии на педаль, заданное количество дозируемого материала выдавливается через иглу шприца на очищенную поверхность. Определенный размер выдавливаемых капель определяется вязкостью дозируемого материала, силой и продолжительностью давления воздуха, а также диаметром дозирующей иглы. Для материалов с высокой текучестью выбирают иглы меньшего диаметра, а для очень вязких — иглы с большим диаметром. Поэтому ассортимент дозирующих игл с различным диаметром является одним из признаков профессионального уровня дозаторов. * * Программируемый таймер очень точно и аккуратно дозирует каждую порцию материала. Для предотвращения образования капель на шприце, в период между циклами предусмотрен слабый вакуум. Технические характеристики дозатора АТР-9501: * Режимы впрыска: автоматический, ручной; всего 16 произвольно выбираемых режимов; * Длительность впрыска регулируемая от 0.01 до 99.99 секунд; * Интервал между впрысками регулируемый от 0.1 до 9.9 секунд; * Разброс дозы впрыска ±0.05%; * Мин. выпускаемый объем 0.01 мл; * Габаритные размеры 240х155х58 мм; * Масса 2,25 кг; * Входящее напряжение 220/240 В 50 Гц; * Внутреннее напряжение 24 В; * Давление воздуха 35...100 фунтов/кв. дюйм; на входе прибора: 2.5...7 бар; * Давление воздуха 1...78 фунтов/кв. дюйм; на выходе прибора: 0.1...5.5 бар. Комплект поставки АТР-9501: * Адаптер шприца 35 куб см (+1.0 м трубки) 1 * Иглы дозирующие 1 * Наконечники дозирующие 1 * Педаль (включая соединительный провод) 1 * Подводящий воздушный шланг (3 м) 1 * Подставка шприца 1 * Уплотнительное кольцо 1 * Шприц 35 куб. см

22 950 руб.

Королев

АТР-9382 - вакуумный захват

Назначение вакуумного захвата АТР-9382: * Двухканальный вакуумный захват АТР-9382 для перемещения электронных компонентов и микросхем весом до 120 г. Потребляемая мощность 10 Вт, насос диафрагменного типа, мощность всасывания 280 мм рт.ст. Сменные присоски из токопроводящего силикона. Антистатическое исполнение. Габаритные размеры : 185*157*105 мм. Вес 2,5 кг. * Вакуумные захваты — универсальный инструмент, позволяющий осуществлять быстрое и точное позиционирование компонентов. * Удобен для захвата SMD элементов, микросхем, резисторов, конденсаторов и других мелких предметов; * Легко настроить, легко использовать; * Высокая сила всасывания дает возможность перемещать предметы весом до 120 г; * Плавная регулировка силы всасывания; * Сменные насадки и насадки-присосы различной формы и диаметра облегчают работу; * Антистатическое исполнение. Технические характеристики вакуумного захвата АТР-9382: * Потребляемая мощность 10 Вт; * Тип насоса диафрагменный; * Максимальное всасывание 280 мм рт.ст.; * Кол-во каналов два; * Габаритные размеры 185х157х105 мм; * Масса 2,5 кг. * Принадлежности: * Насадки-присосы: диаметр 6 мм, 7 мм, 8 мм; * Прямые насадки: внутренний диаметр 0,7 мм; 1,45 мм; * Изогнутые насадки: внутренний диаметр 0,7 мм; 1,45 мм. * Применение насадок: Типы насадок Их применение Насадка прямая с внутренним Ø 0,7 мм Элементы типа SMD, микросхемы, резисторы, конденсаторы и другие электронные компоненты Насадка прямая с внутренним Ø 1,45 мм Небольшая интегральная схема (размером 8-40 выводов) Насадка прямая с внутренним Ø 0,7 мм + присос Ø 6 мм Интегральная схема (14 и больше выводов) Насадка прямая с внутренним Ø 0,7 мм + присос Ø 7 мм Интегральная схема (20 и больше выводов) Насадка прямая с внутренним Ø 0,7 мм + присос Ø 8 мм Интегральная схема (40 и больше выводов) Насадка прямая с внутренним Ø 1,45 мм + присос Ø 8 мм Небольшой тяжелый электронный элемент Комплект поставки АТР-9382: * Блок управления с кабелем питания  * Две ручки захвата с воздушными шлангами  * Насадки

6 200 руб.

Королев

АТР-4204 - паяльная станция

Назначение станции АТР-4204: * Паяльная станция АТР-4204: Монтажный канал и термофен с возможностью монтажа-демонтажа SMD-элементов. Монтаж t=200...480 °C, производительность термофена 15 л/мин., антистатическая защита, керамический нагреватель. * * Профессиональный монтажно-демонтажный центр с термовоздушным каналом. Особенности станции АТР-4204: * Сочетает в себе полноценный монтажный канал и термофен с возможностью монтажа-демонтажа SMD-элементов; * Схема контроля температуры обеспечивает высокую стабильность заданной температуры; * Современная антистатическая защита; * Надежный керамический нагревательный элемент длительного срока службы обеспечивает быстрый нагрев; * Насос диафрагменного типа. Технические параметры станции АТР-4204: * Станция * Диапазон температур монтажного канала 200...480 °С; * Производительность термофена 15 л/мин; * Напряжение питания 220...240 В 50/60 Гц; * Габаритные размеры 245x220x170 мм; * Масса 6,5 кг. * Паяльник * Питание 24 В/50 Вт; * Керамический нагреватель. Комплект поставки АТР-4204: * Держатели паяльников  * Монтажный паяльник с наконечником  * Паяльная станция с аксессуарами  * Руководство по эксплуатации  * Термофен  * Шнур питания

17 600 руб.

Королев

АТР-2103 - демонтажная станция цифровая

Назначение паяльной станции АТР-2103: * Цифровая демонтажная паяльная станция АТР-2103: 90 Вт, мощность паяльника 60 Вт/36 В, температурный диапазон 320... 480 °С, насос диафрагменного типа 600 мм рт.ст., сменные насадки с внешним диаметром канала 0,8/1,1/1,3 мм. Антистатическая защита, возможность применения при бессвинцовой пайке. Габаритные размеры: 105*250*165 мм. Вес 4 кг. Особенности паяльной станции АТР-2103: * Высокопроизводительный вакуумный насос, обеспечивающий давление 600 мм рт.ст. и мощный паяльник 90 Вт обеспечивают быстрое и сильное всасывание для удаления припоя из узких отверстий многослойных печатных плат; * Цифровой индикатор и микропроцессорное управление температурой позволяет легко контролировать процесс работы; * Схема контроля температуры обеспечивает высокую стабильность заданной температуры; * Двойной фильтр: пружинный фильтр и фильтр из керамической бумаги с высокой поглощающей способностью эффективно ограничивает попадание флюса и припоя в насос; * Антистатическое исполнение; * Соответствует требованиям, предъявляемым к бессвинцовой пайке. Технические характеристики станции АТР-2103: * Напряжение питания 220 В/36 Вт; * Давление вакуума 600 м рт.ст; * Диапазон температур 200…450 °С; * Мощность паяльника 90 Вт. Комплект поставки АТР-2103: * Губка для очистки наконечника (в поддоне держателя паяльника)  * Демонтажный паяльник с наконечником АТР-8005 с внутр. диаметром канала 1,0 мм  * Держатель паяльника  * Запасной резервуар для припоя  * Кабель питания  * Наконечник АТР-8006 с внутр. диаметром канала 1,3 мм  * Наконечник демонтажный  * Паяльная станция  * Приспособления для прочистки воздушных каналов  * Пружинный фильтр  * Сменные фильтры  * Термостойкий ухват для замены наконечников

26 800 руб.

Королев

АТР-1209 - термопинцет

Назначение термопинцета АТР-1209: * Термопинцет АТР-1209 для SMD-компонентов. Станция 50 Вт, регулировка t=200...400 °C, цифровая индикация, антистатическая защита. * Особенности термопинцета АТР-1209: * Прямое нагревание для уменьшения влияния на окружающие компоненты на платах с большой плотностью монтажа; * Легко удаляет SMD-микросхемы в плоских корпусах размерами до 25 мм; * Современная антистатическая защита. * Технические параметры термопинцета АТР-1209: * Максимальная температура 400 °C; * Напряжение питания/мощность 24 В/50 Вт; * Керамический нагреватель; * Потенциал наконечников относительно земли менее 2 мВ. Комплект поставки АТР-1209: * Губка для очистки наконечников  * Держатель термопинцета  * Метка (резиновая панель)  * Термопинцет

8 900 руб.

Королев

АТР-1127 - станция монтажная цифровая

Назначение паяльной станции АТР-1127: * Цифровая монтажная станция (только блок управления) АТР-1127, мощностью 100 Вт, диапазон t=200…450 °C, возможность блокировки заданного температурного режима с помощью карты-ключа, режим энергосбережения, функция стабилизации температуры, антистатическая защита. Паяльник АТР-1127-Н3 поставляется как дополнительная опция. Особенности паяльной станции АТР-1127: * Легкий процесс управления кнопкой ввода, расположенной на передней панели станции; * Карта-ключ предохраняет от случайного сбоя установленных температур, а также позволяет обеспечить строгий контроль процесса пайки; * Эффективна при бессвинцовой технологии пайки; * Простота замены паяльного наконечника; * Эргономичная форма ручки паяльника; * Простота калибровки; * Антистатическая защита; * Режим энергосбережения; * Функция стабилизации температуры; * Функция автоматического отключения. Технические параметры паяльной станции АТР-1127: * Станция * Потребляемая мощность 100 Вт; * Диапазон температур 200-450 °С; * Выходное напряжение 27 В; * Габаритные размеры 100 х 106 х 188 мм; * Масса 2,2 кг. * Паяльник АТР-1127-Н3 * Потребляемая мощность 90 Вт / 27 В; * Размер паяльника 175 мм; * Масса паяльника 45 г. Комплект поставки АТР-1127: * Cтанция (только блок управления)  * Держатель паяльника  * Карта-ключ  * Руководство по эксплуатации  * Шнур питания

14 500 руб.

Королев

АТТ-5015 - прибор для измерения влажности и температуры

Назначение прибора АТТ-5015: * Прибор АТТ-5015 предназначен для измерения влажности, температуры и точки росы. * Новый влагомер АКТАКОМ АТТ-5015 оснащен большим жидкокристаллическим индикатором (61х35мм) с 2-мя цифровыми шкалами. Прибор оснащен возможностью записи минимального и максимального измеренного значения, а также удержания текущего показания (HOLD). Измерение влажности и температуры производится термисторным методом. АКТАКОМ АТТ-5015 позволяет измерять температуру в °С и °F. Технические характеристики АТТ-5015: * измерение влажности в диапазоне 0...95 %; * измерение температуры 0...50 °С; * измерение точки росы -25.3 °С до 48.9 °С; * интервал измерений - 1 отсчет за 0,8 секунды; * автовыключение; * индикация разряда батареи; * питание 9 В батарея 6LR61, MN1604 (Крона); * потребление 8 мА; * масса 306 г c батареей питания; * габаритные размеры: прибор: 185 х 78 х 38, датчик: 197х Ø15.

12 450 руб.

Королев

Анализатор систем связи AnCom TDA-9

Описание: Назначение анализатора систем связи AnCom TDA-9 Анализатор систем связи AnCom TDA-9 - новейшая разработка компании Аналитик-ТС. AnCom TDA-9 это многофункциональный портативный анализатор, предназначенный для паспортизации и контроля современных сетей, систем и каналов связи. Анализатор систем связи AnCom TDA-9 развивает линию средств измерений связи для каналов ТЧ, ТфОП, ССОП, к которой относятся AnCom TDA-5, AnCom ПАИК, AnCom ПАИК-КПВ. Помимо функций, поддерживаемых этими средствами, анализатор AnCom TDA-9 обеспечивает новые возможности: * анализ качества передачи речи - MOS оценка согласно ITU-T P.862; * измерение параметров эхо в зависимости от задержки; * контроль достоверности и искажений передачи DTMF-символов. Достоинства анализатора систем связи AnCom TDA-9 * Определение качества услуг связи в сетях VoIP, GSM, CDMA; * Совместимость с AnCom TDA-5, AnCom TDA-5-G, AnCom ПАИК-КПВ, AnCom AT-3, AnCom AT-9, AnCom E-9; * Удаленный доступ к анализатору по локальной сети или через Интернет.

212 400 руб.

Королев
