Автополив «ОГО-Родник-Wi-Fi-ЭПШВ_АН1-ИД-ЭПШВ-220»

Устройство предназначено для полива в частных домовладениях, садово-огородных кооперативах или в фермерских хозяйствах или, когда необходимо автоматически наполнить ёмкость водой из водопровода (есть вариант изделия наполнения насосом из колодца, скважины, водоёма), а затем дистанционно включить/выключить подачу воды из ёмкости.
Устройство выполняет следующие функции: Включает/выключает полив со смартфона через интернет, либо вручную кнопкой на корпусе электрического привода шарового вентиля (далее ЭПШВ). Автоматически осуществляет наполнение ёмкости для полива, либо вручную, по нажатию кнопки.

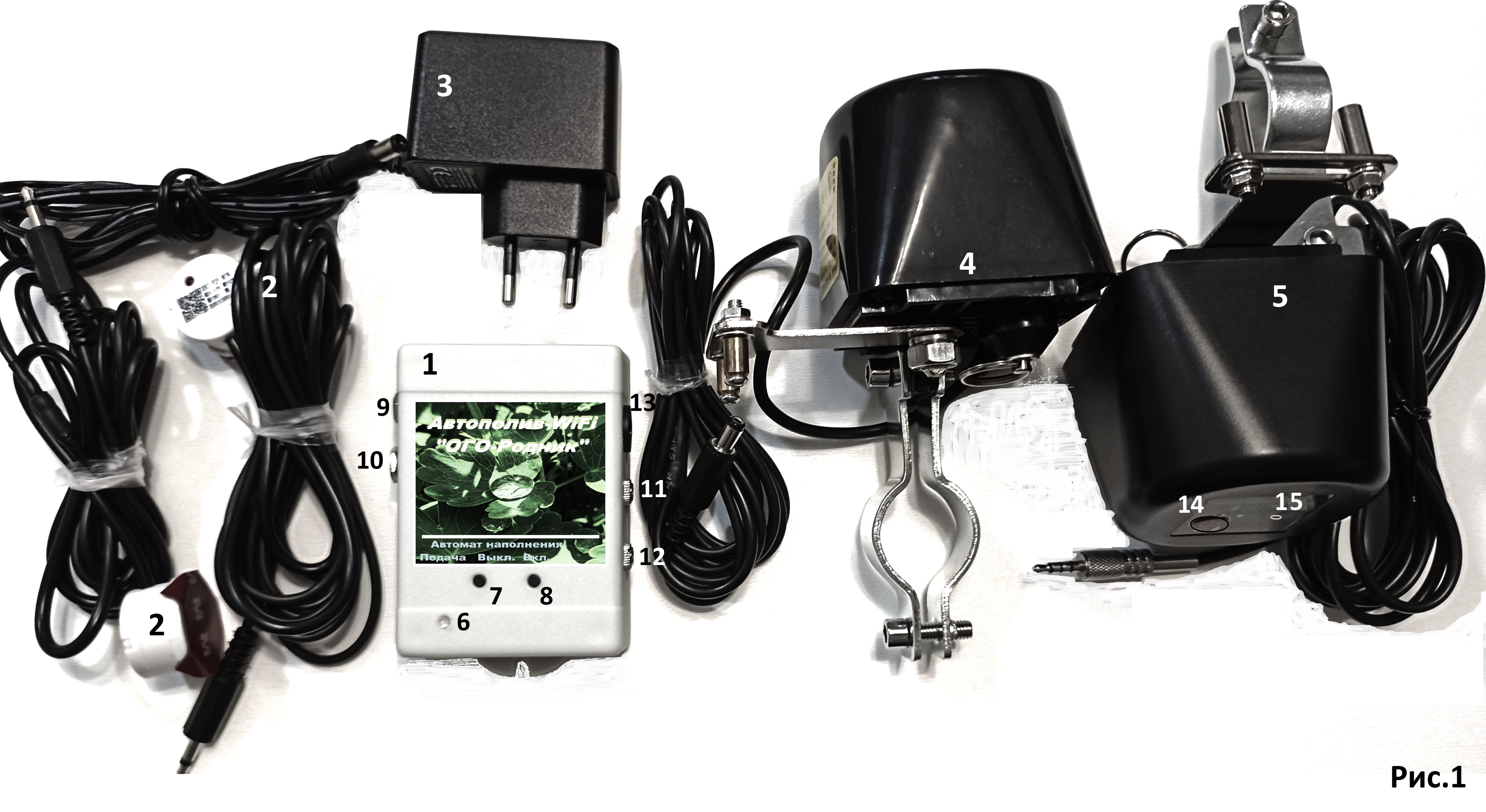

Комплектация: 1.Блок управления наполнением. 2.Датчик уровня импульсный-2шт. 3.Блок питания. 4.ЭПШВ наполнения ёмкости. 5.ЭПШВ полива (Smart Valve Controller BLE WiFi). Инструкция по эксплуатации.
Принцип действия автомата наполнения в автоматическом режиме: В устройстве есть два датчика уровня воды - верхний и нижний. Если ёмкость пустая - сигналы с индукционных датчиков поступают в блок управления, который открывает ЭПШВ и начинается подача воды в емкость. Когда емкость наполнится водой - с датчиков придут соответствующие сигналы в блок управления. Блок управления закроет ЭПШВ и наполнение прекратится. Подача воды возобновится только когда емкость опустеет, так же прекратится полив если он был включен. А подача воды начнётся, когда закончится полив. Таким образом ёмкость всегда будет полная. При ручном включении подачи воды, после наполнения емкости, подача воды выключается автоматически.
Принцип действия ЭПШВ поливом: Управление поливом через приложение: через приложение на смартфоне отображается информация о статусе полива. По команде из приложения происходит
включение/выключение полива. Если в ёмкости закончится вода и включится наполнение, полив прекратится. В режиме ожидания кран полива закрыт. На кране полива имеется индикатор статуса работы: индикатор включен (синий) – кран полива открыт, индикатор выключен кран полива закрыт.
Управление поливом вручную: На корпусе ЭПШВ есть кнопка ручным управлением
1. Кратковременно нажмите кнопку на ЭШПВ «5» откроется подача воды на полив. Снимите датчики с ладони полив прекратится, начнётся наполнение.
2. Проведите настройку приложения на смартфоне согласно Приложения 1 данной инструкции.
3. Со смартфона включим полив. Кран полива откроется. Со смартфона командой выключить полив, кран полива закроется, включится наполнение ёмкости. Положить датчики на ладонь, имитируем, что емкость наполнилась.

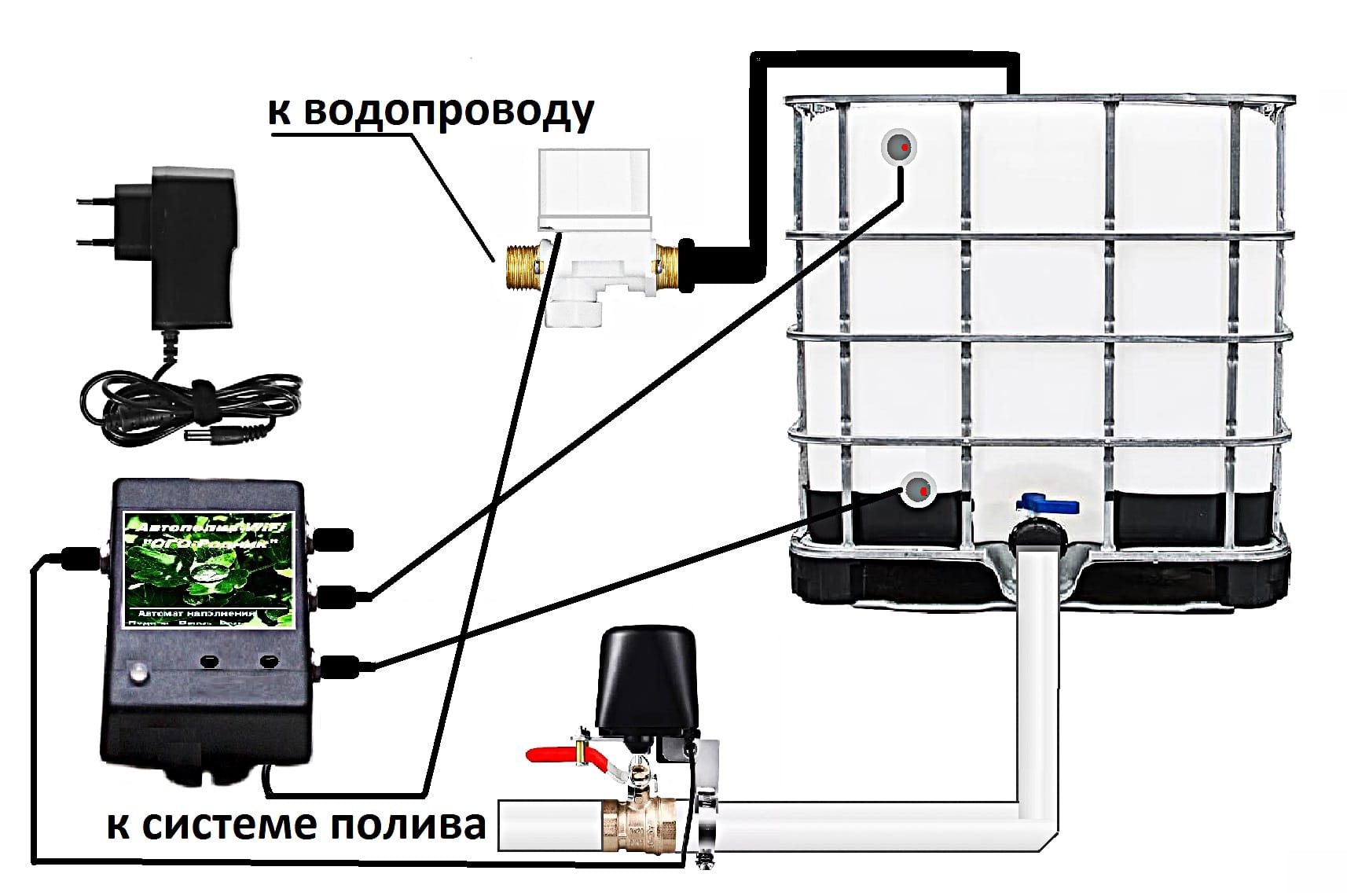

Установка изделия. За кронштейны закрепите блок управления в месте где нет прямого воздействия воды.
Датчики уровня клеятся на обезжиренную, ровную поверхность. Нижний датчик нужно установить максимально близко к основанию ёмкости, чтобы как можно меньше оставалось воды, но не ниже сливного отверстия, иначе датчик не сработает и не будет подачи воды. Верхний датчик, установите так, чтобы набранная вода не касалась трубы наполнения иначе возможно вытекание воды обратно. Соедините датчики с блоком управления. Под колпачком датчика уровня (где индикатор) есть настройка чувствительности воды.
Установите ЭШПВ на вентиля и подключите их к блоку управления. Соедините блок управления к блоку питания.
