Автополив «ОГО-Родник-Wi-Fi-1» с питанием от сети 220 вольт

Устройство предназначено для полива в частных домовладениях, садово-огородных кооперативах или в фермерских хозяйствах. Устройство выполняет следующие функции:
Включает/выключает полив со смартфона через интернет, либо вручную кнопкой в блоке управления. Автоматически либо вручную, по нажатию кнопки, осуществляет наполнение ёмкости для полива. Измеряет температуру воды в емкости полива и передает данные в приложение.Позволяет настроить алгоритмы автоматического полива по температуре воды и времени.

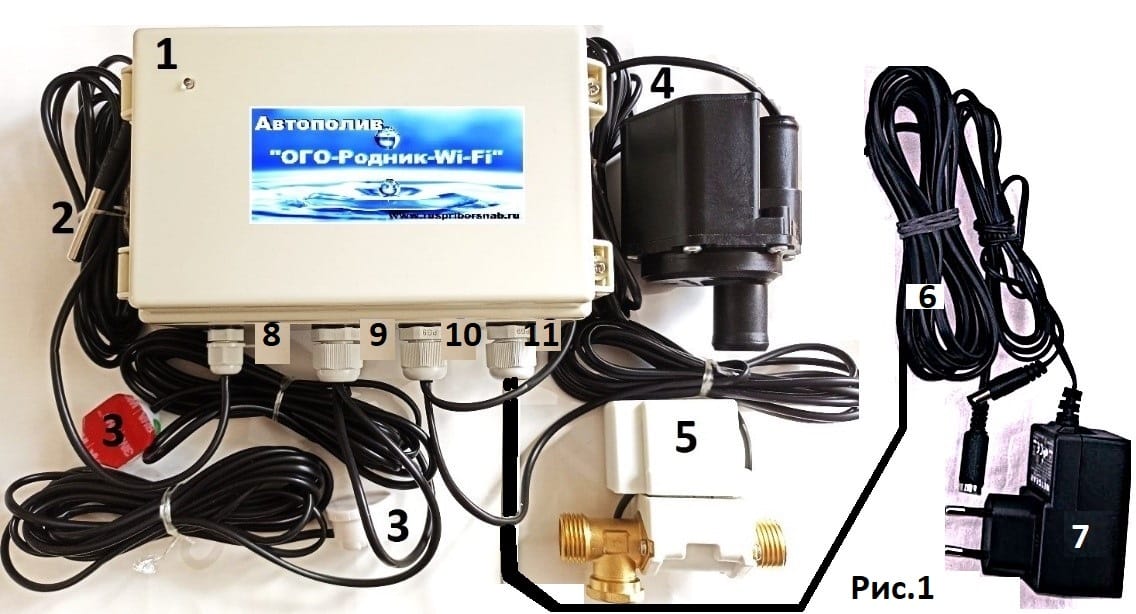

1.Блок управления наполнениемполивом. 2.К блоку управления присоединен герметичный датчик температуры «2», длинна кабеля 3 метра. 3.К блоку управления присоединены герметичные датчики уровня воды «3», длина кабеля 3 метра. 4.К блоку управления присоединен электрический кран полива «4», длина кабеля 3 метра. 5.К блоку управления присоединен клапан наполнения «5», длина кабеля 3 метра6. Провод питания блока, длина кабеля 3 метра.
7.Блок питания ~220в +12В, 2А. длина провода блока питания 1 метр. 8, 9, 10, 11 Гермовводы.
-Датчики уровня воды «3» определяют наличие воды, только в пластиковой ёмкости, с толщиной стенки до 10мм. Датчики крепятся к пластиковой ёмкости на высокопрочный скотч.
-Клапан наполнения «5» соленоидный. Питание 12в. Резьба наружная 1/2d. Пропускная способность клапана зависит от давления - 0,5атм-5л/мин, 1атм-8л/мин, 3атм,-13л/мин, 6атм-20л/мин. Клапан однонаправленный. На корпусе есть стрелка, показывающая направление движения воды, а на входе клапана сетка фильтра. Клапан необходимо устанавливать горизонтально, чтобы под колпачок не попадала вода.
- Электрический кран полива «4» с управляемой заслонкой - питание 12в. Диаметр присоединительных штуцеров крана 22мм. Электрический кран предназначен для самотёчных огородных водопроводов. Давление в водопроводе от 0 до 1 атм. Кран однонаправленный, со стороны выхода на корпусе у штуцера надпись - «ВЫХОД». Кран необходимо устанавливать горизонтально. На корпусе крана расположен светодиодный индикатор.
-Габаритные размеры блока управления 185х105х80мм. Блок управления наполнением/поливом имеет влагозащищённость IP65.
1. Принцип действия автомата наполнения в автоматическом режиме: В устройстве есть два датчика уровня воды - верхний «вд», нижний «нд». Если ёмкость пустая - сигналы с индукционных датчиков поступают в блок управления, который открывает клапан наполнения и начинается подача воды в емкость. Когда емкость наполнится водой - с датчиков придут соответствующие сигналы в блок управления. Блок управления закроет клапан и наполнение прекратится. 3. Принцип действия модуля управления поливом: Управление поливом через приложение: через приложение на смартфоне отображается информация о температуре воды и статусе полива. По команде из приложения происходит включение/выключение полива. Если в ёмкости закончится вода и включится наполнение, полив прекратится. В режиме ожидания кран полива закрыт. На кране полива имеется индикатор статуса работы.
