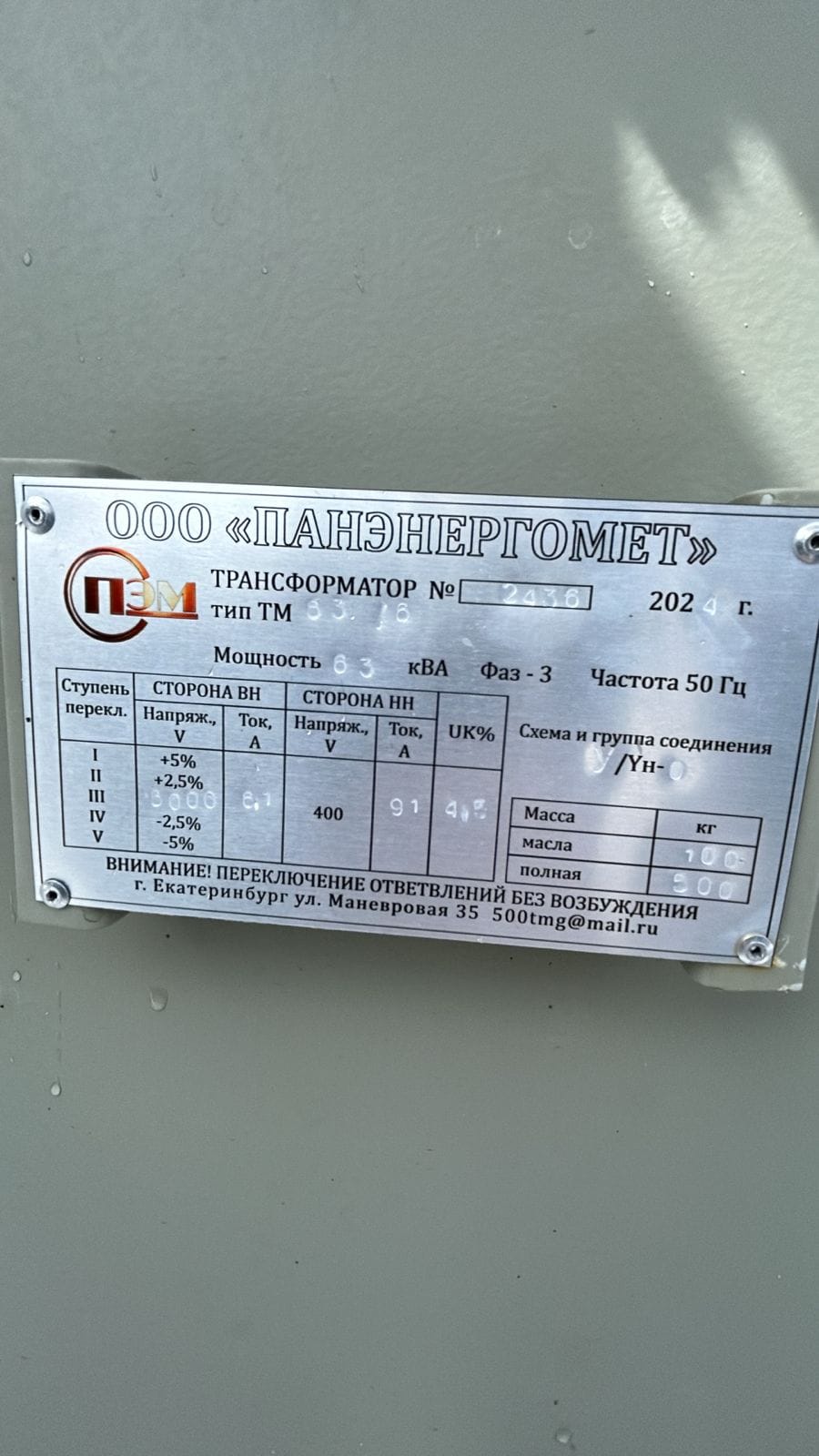

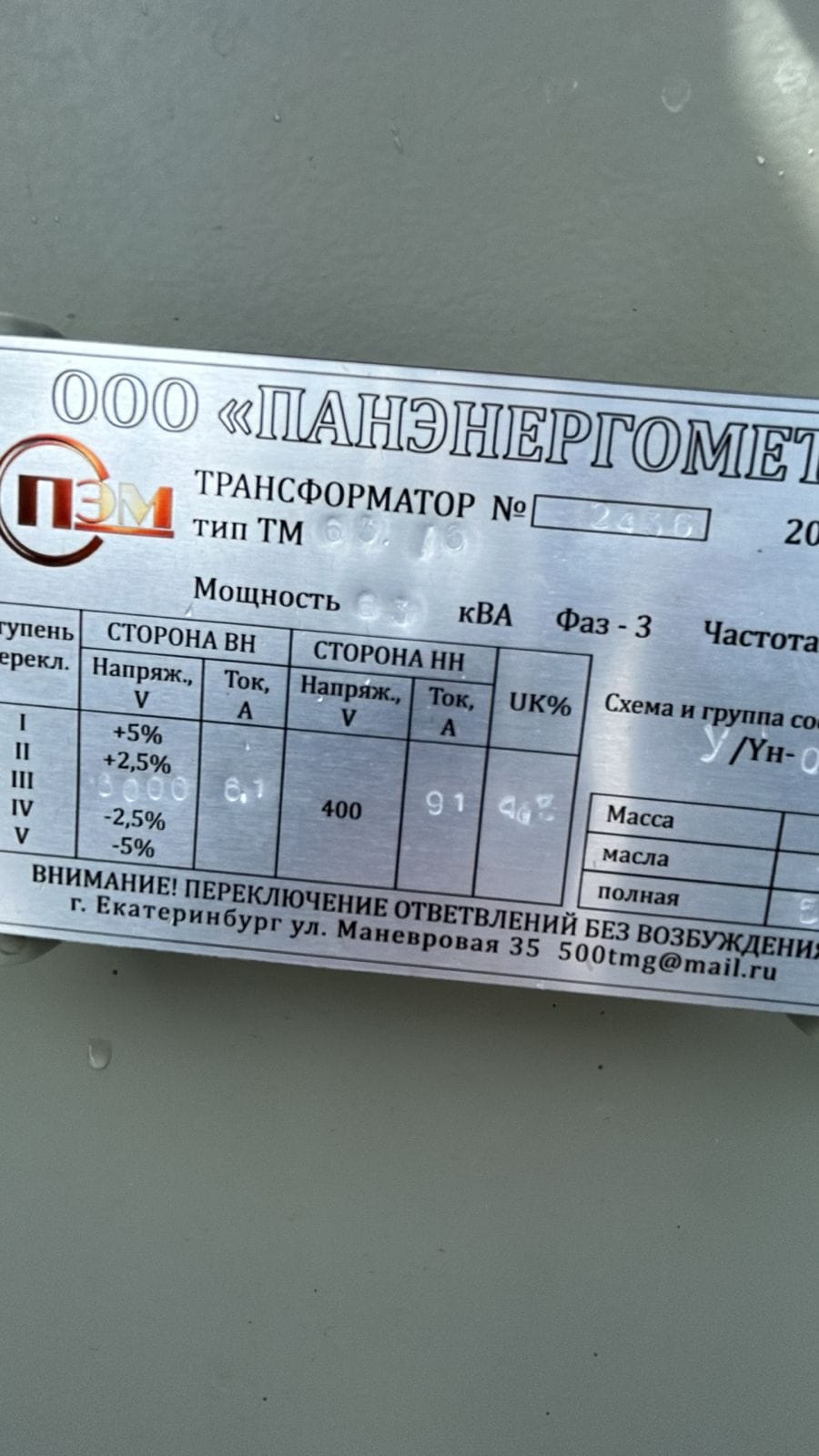

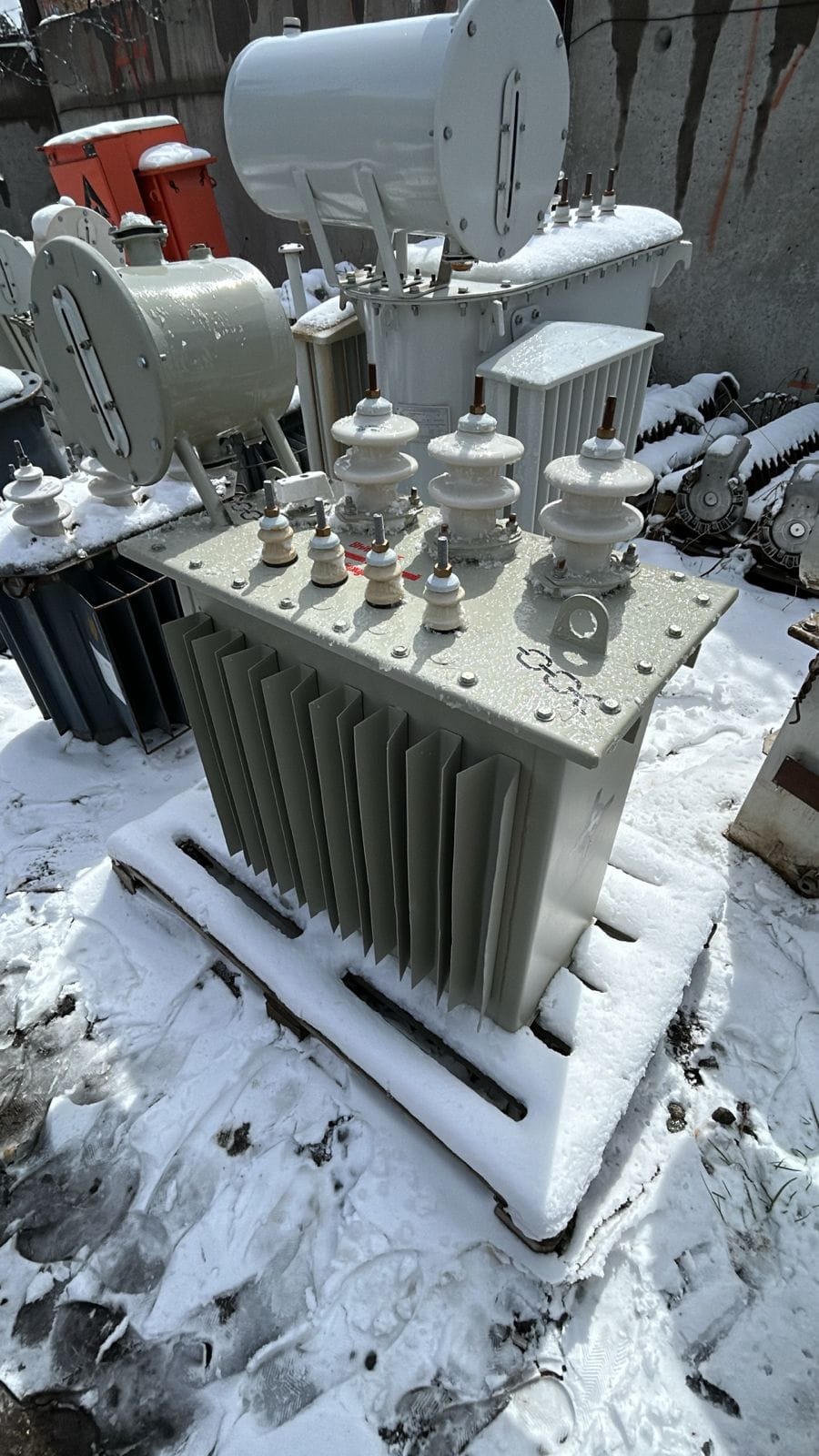

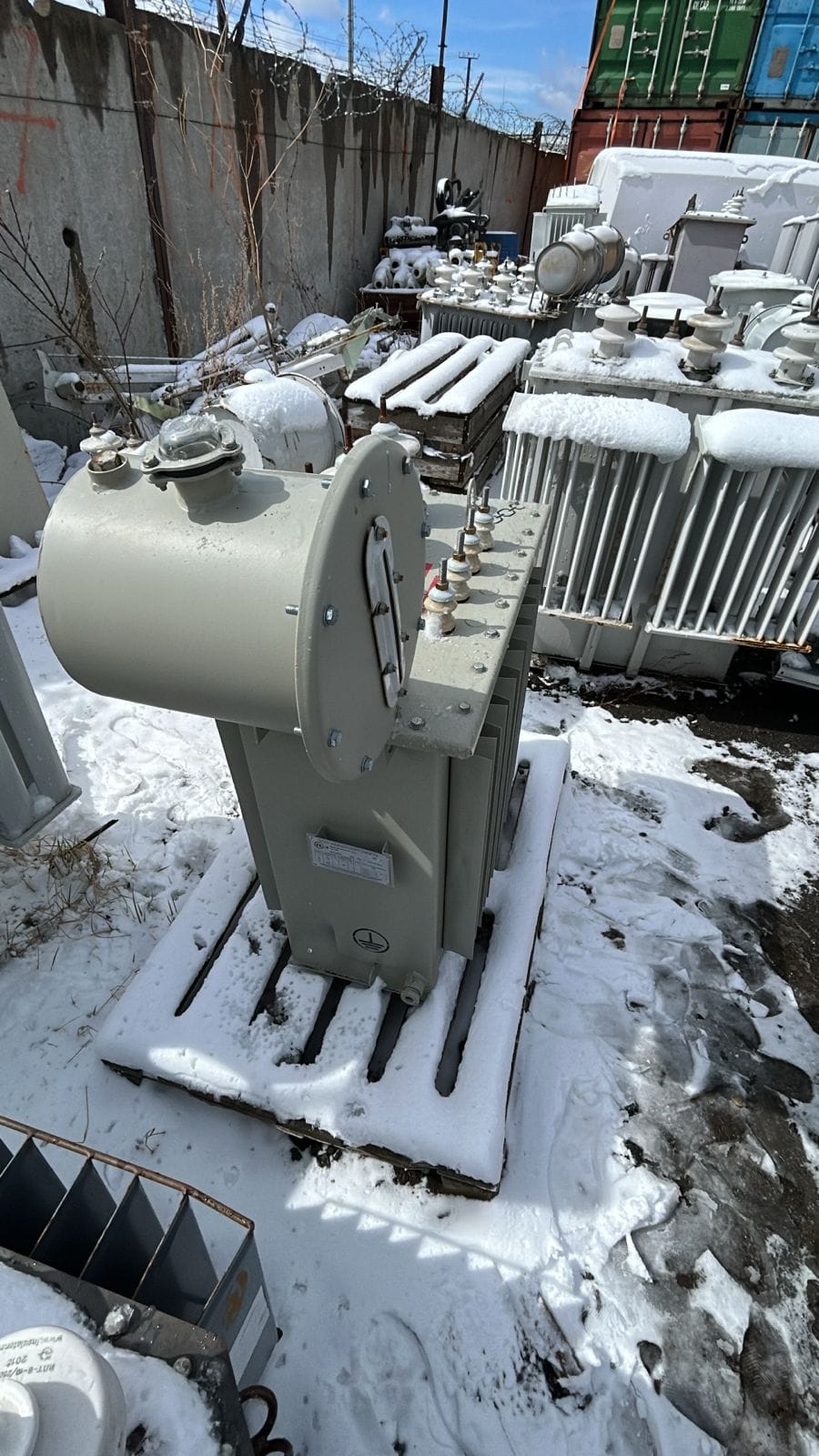

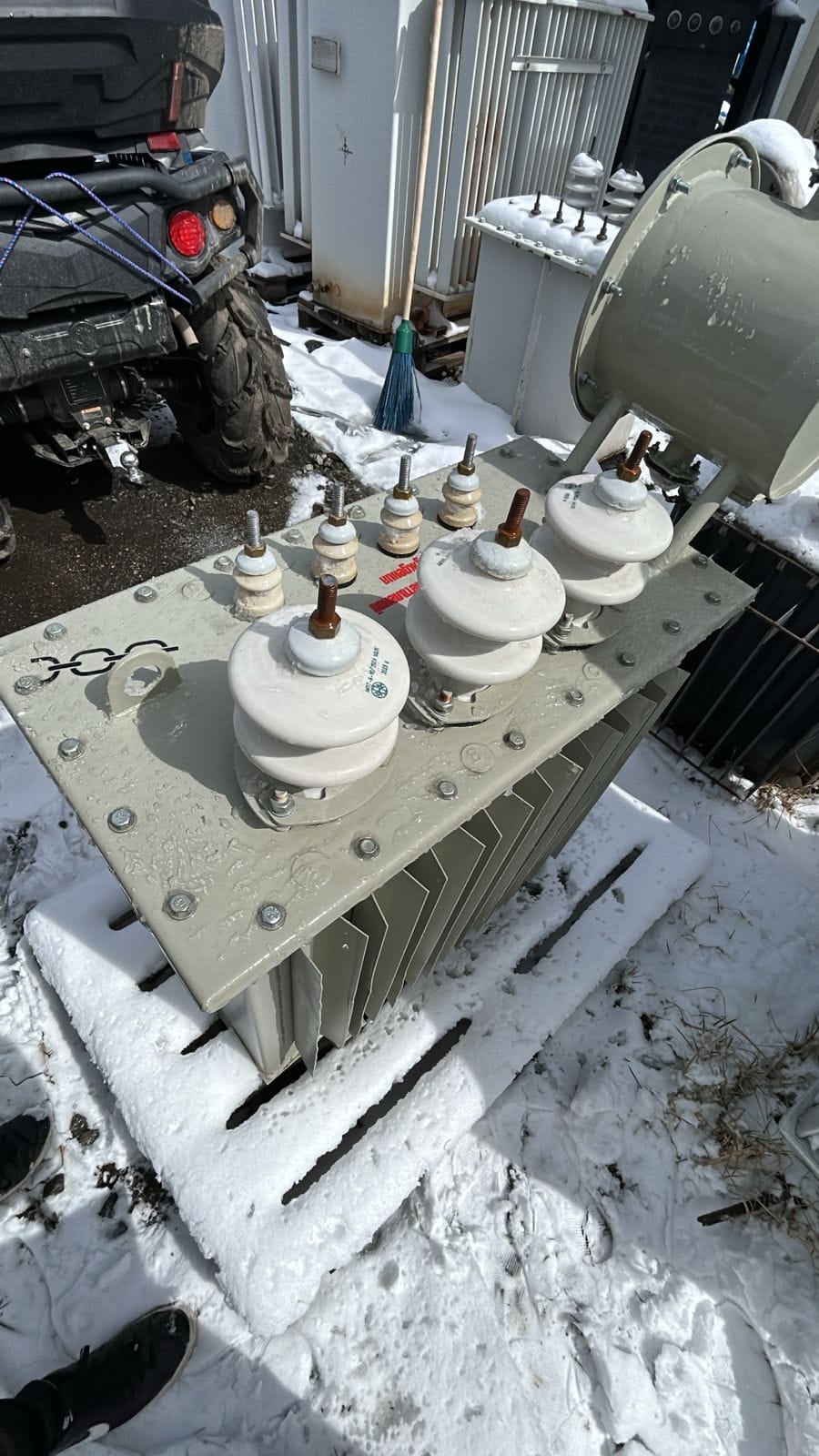

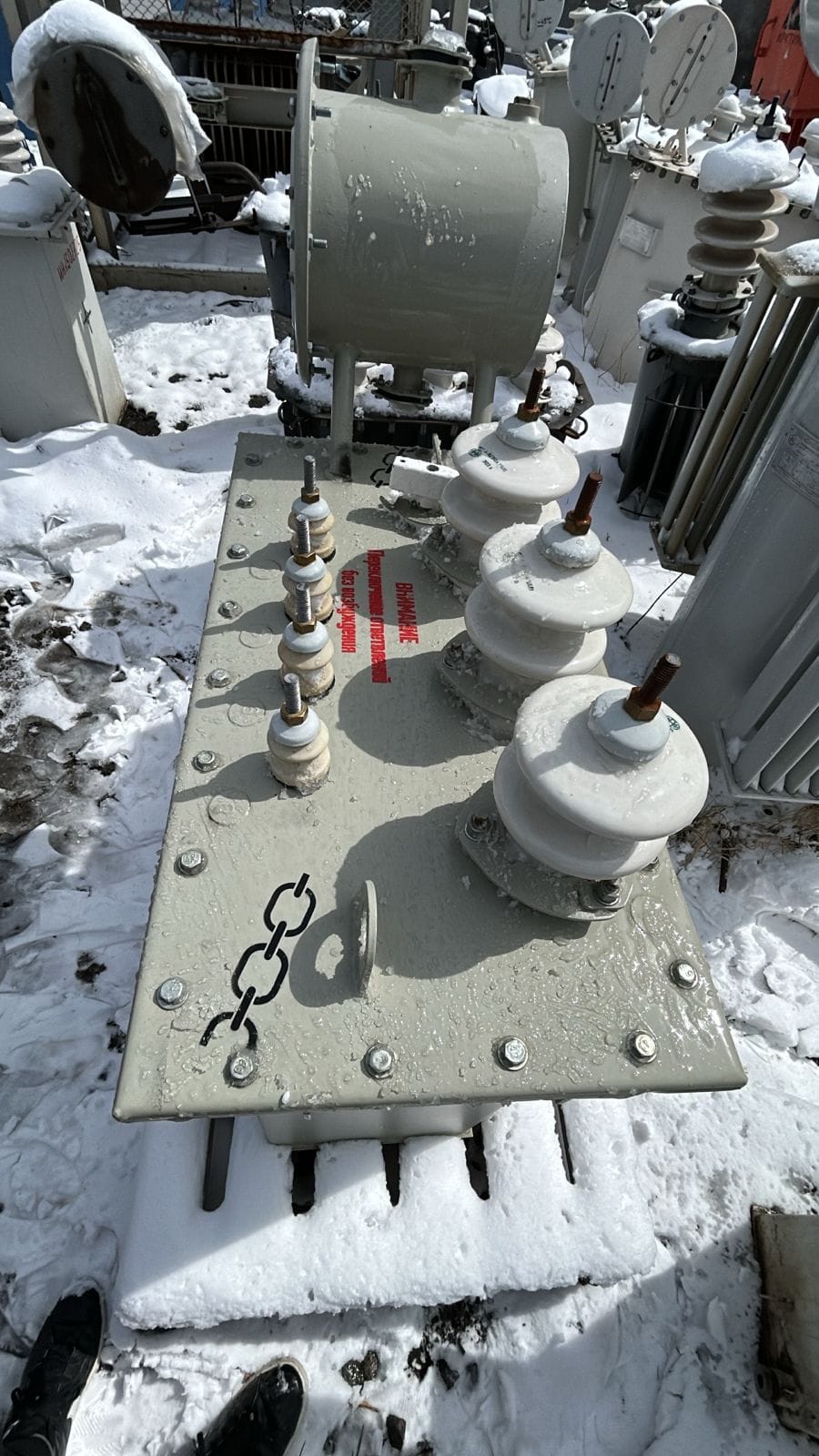

Трансформатор ТМ 25 6 0,4 после ревизии

Трансформатор ТМ 25-6-0,4 после ревизии можно приобрести в компании Панэнерго по выгодной цене, по отношению к стоимости новых трансформаторов, при этом получив гарантию. Ревизия проводится в заводских условиях, с соблюдением всех необходимых технологий. При проведении ревизии на нашем заводе в обязательном порядке подлежит замене все РТИ, изоляторы, метизы. Также проводится сушка активной части, регенерация и вакуумирование масла, чистка и покраска всех наружных поверхностей бака трансформатора, чистка шпилек, рейки переключателя, протяжка всех болтовых соединений активной части, и проведения лабораторных испытаний трансформатора. Трансформаторам, прошедшим ревизию выдается паспорт, протокол испытания, лицензия, руководство по эксплуатации на трансформатор. Табличка устанавливается ремонтная, в которой указан год проведения ревизии.

80 000 руб.

Екатеринбург

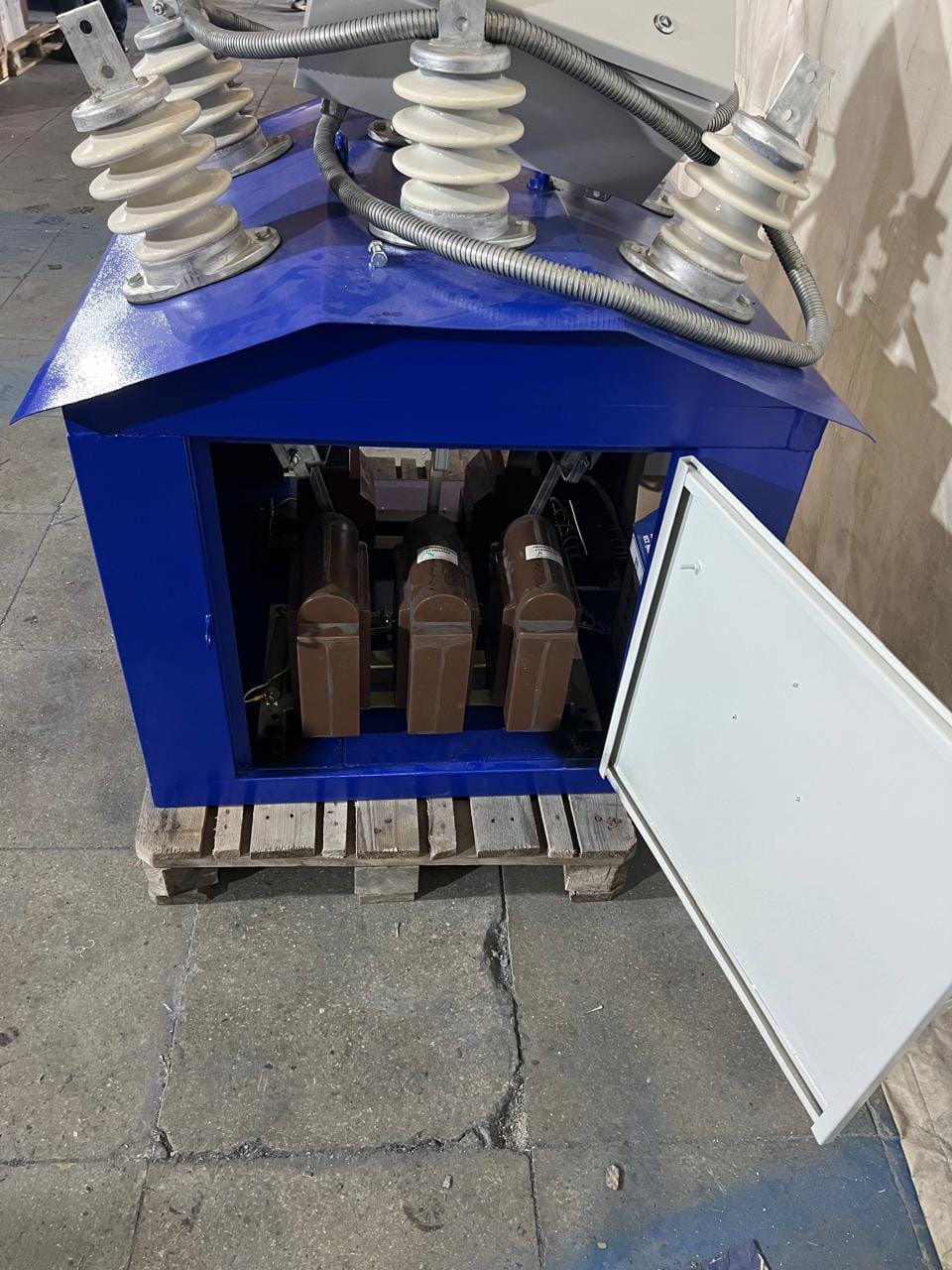

Высоковольтный учет ПКУ (Пункт коммерческого учета) 10кВ или 6кВ

ПКУ- Пункт коммерческого учета. ПКУ применяется для учета электрической энергии по высокой стороне ВН. Завод Панэнерго выпускает ПКУ на 10кВ и на 6кВ. Устанавливается ПКУ на границе Вашего участка. Зачем учитывать электроэнергию на ВН, если по НН обязательно стоит счетчик – спросите ВЫ. Первое- 10кВ и 6кВ значительно дешевле чем 380В. Второе- на сегодняшний день все чаще сетевые компании обязывают устанавливать ПКУ на границе Вашего участка, т.к. В проводе или кабеле, который идет от точки присоединения до Вашей подстанции, существуют потери, за которые платить придется Вам. Но при этом Вы все равно экономите свои средства за счет разницы цен на электроэнергию. Завод Подстанция изготавливает ПКУ по Вашим опросным листам или схемам, а также можем предложить стандартную комплектацию: Корпус: выполнен из стали 1, 5мм, полимерная покраска. Рама для монтажа на опору. 1. Проходные изоляторы ИПУ 10/630 6шт 2. Ограничители ОПН-6 или ОПН-10 6шт 3. Трансформатор напряжения 3ЗНОЛ-6 или 3ЗНОЛ-10 1шт 4. Трансформаторы тока ТОЛ-10 3шт (номинал любой) 5. Счетчик (в стоимость входит любой счетчик стоимостью до 10тыс руб) 6. Шкаф учета (крепится на опору внизу, для снятия показаний) В комплектацию можно внести любые изменения, за дополнительную оплату. Срок производства от 10 до 25 дней, в зависимости от наличия комплектующих на складе. Гарантия 3 года. Доставка до транспортной компании в Екатеринбурге бесплатно.

320 000 руб.

Екатеринбург

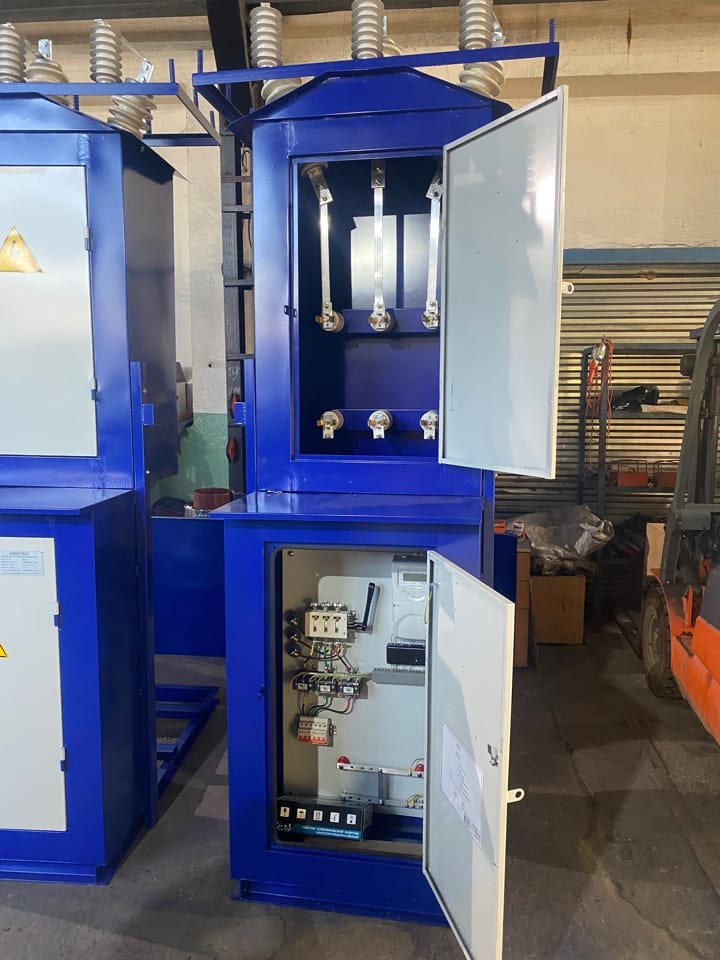

Подстанция мачтовая КТПм, МТП 25-100кВа

В зависимости от конструкции соединения отдельных трансформаторов, трансформаторные подстанции делятся на станции блочного, киоскового и мачтового типов. Станции блочного типа представляют собой соединение нескольких отдельных блок-контейнеров трансформаторов с установленным электрооборудованием. В них предусмотрено наличие отопления, переносного освещения, системы противопожарной сигнализации, охранной сигнализации и другого оборудования. Управлять такой подстанцией можно непосредственно находясь в ней. Для подстанций киоскового типа управление осуществляется только снаружи и для них наличие дополнительного электрооборудования не предусмотрено. А подстанции мачтового типа характеризуются наличием незащищенных отдельных блоков трансформатора. Мачтовая Способ присоединения станции к сети По способу присоединения к сети все трансформаторные подстанции делят на тупиковые, ответвительные, проходные, узловые. Тупиковая подстанция - это присоединение к подстанции электроустановки, которая получает электроэнергию от одной или нескольких параллельных линий. Ответвительная подстанция - присоединяется глухой отпайкой к одной или двум проходящим линиям. Проходная подстанция включается в связь между двумя другими подстанциями с двухсторонним или односторонним питанием. Узловая подстанция - это подстанция, к которой присоединено более двух линий питающей сети, приходящих от двух или более электроустановок. Тупиковая Количество трансформаторов в станции 1 Тип трансформатора Понижающий Количество фаз 3 Номинальное напряжение на стороне низшего напряжения 0.4 (кВ) Частота тока Частота тока — временной параметр периодически (циклически) изменяющегося электрического тока, выражающийся отношением числа полных циклов изменения тока к единице времени. То есть величина, обратная периоду изменения тока. Измеряется в Герцах. 50 (Гц) Ток термической стойкости со стороны низшего напряжения 3.64 (кА) Ток термической стойкости со стороны высшего напряжения 91.0 (кА) Ток электродинамической стойкости на стороне низшего напряжения 3.64 (кА) Ток электродинамической стойкости на стороне высшего напряжения 91.0 (кА) Тип монтажа подстанции В зависимости от типа основания подстанции делятся на опорные и столбовые. Опорные - это монтаж станции на специальное, часто бетонное, основание, исполненное в виде нескольких столбов или же сплошной плиты. Столбовые - крепление отдельных блоков станции на разных уровнях вдоль столба. Опорная Вывод на стороне низкого напряжения Воздушный Род установки Открытый воздуха Тип трансформаторной подстанции по мобильности Стационарная Срок службы 25.0 (лет) Степень защиты IP 34 Минимальная рабочая температура окружающей среды -45.0 (град.) Максимальная рабочая температура окружающей среды 40.0 (град.) Количество отходящих линий 2 Исполнение нейтрали Глухозаземленная Взрывозащищенный корпус Нет Габаритные размеры Длина 1200.0 Высота 2400.0 Ширина 1000.0 Комплектные мачтовые подстанции, мощностью от 25 до 250 кВА, служат для энергообеспечения промышленных, сельскохозяйственных, жилых и иных объектов. Для эксплуатации мачтовой подстанции КТПм 25 кВа необходим трансформатор ТМ 25 10(6) 04 или ТМГ 25/ 10(6) /0, 4 Мачтовые подстанции предназначены для приема, преобразования и распределения электроэнергии в стационарных установках трехфазного переменного тока частоты 50 Гц с номинальным напряжением на стороне высшего напряжения (ВН) до 10 кВ и на стороне низшего напряжения (НН) 0, 4кВ. КТП ВМ представляет собой сборно-сварную конструкцию, состоящую из двух шкафов (устройство ввода высокого напряжения УВН и распределительное устройство низкого напряжения РУНН) и силового трансформатора, смонтированных на специальной раме. Устройство ввода высокого напряжения имеет в своем составе разрядники (ОПН) и предохранители типа ПКТ. В шкафу низкого напряжения установлен вводной рубильник ВР-32, предусмотрен учет электроэнергии, на отходящих линиях установлены автоматические выключатели. Конструкция КТП-ВМ рассчитана на установку силового трехфазного двухобмоточного трансформатора с естественным масляным охлаждением серии ТМ, ТМГ. Учет расхода активной энергии производится на шинах 0, 4 кВ после вводного рубильника. Для обеспечения нормальной работы электросчетчика при температуре окружающей среды ниже 0°С предусмотрен его обогрев. КТП-ВМ и трансформатор транспортируется раздельно любым видом транспорта: автомобильным, железнодорожным, морским. Заземление элементов КТП-ВМ производится в соответствии с требованиями ПУЭ. Панэнергомет рекомендует Вам сопутствующие товары: Трансформаторы с ревизии ТМ ТМЗ ТМГ ТМН ТДТН ТМ 25 10(6) 04 ТМГ 25/ 10(6) /0, 4 Трансформаторные подстанции проходные, тупиковые и кабельные КТП-25, КТП-40, КТП-63, КТП-100, КТП-160, КТП-250, КТП-400, КТП-630, КТП-1000, 2КТП-630, 2КТП-1000, 2КТП-160 Исполнение кабель/кабель, воздух/кабель, воздух/воздух.

160 000 руб.

Екатеринбург

Мачтовая подстанция КТПм 250 кВа

Производитель Паннерго Страна производитель Россия Конструкция трансформаторной подстанции Мачтовая Способ присоединения станции к сети Тупиковая Количество трансформаторов в станции 1 Тип трансформатора Понижающий Количество фаз 3 Номинальное напряжение на стороне низшего напряжения 0.4 (кВ) Частота тока 50 (Гц) Ток термической стойкости со стороны низшего напряжения 3.64 (кА) Мачтовая подстанция КТПм 250 кВа Комплектные мачтовые подстанции, мощностью от 25 до 250 кВА, служат для энергообеспечения промышленных, сельскохозяйственных, жилых и иных объектов. Мачтовые подстанции предназначены для приема, преобразования и распределения электроэнергии в стационарных установках трехфазного переменного тока частоты 50 Гц с номинальным напряжением на стороне высшего напряжения (ВН) до 10 кВ и на стороне низшего напряжения (НН) 0, 4кВ. КТП ВМ представляет собой сборно-сварную конструкцию, состоящую из двух шкафов (устройство ввода высокого напряжения УВН и распределительное устройство низкого напряжения РУНН) и силового трансформатора, смонтированных на специальной раме. Устройство ввода высокого напряжения имеет в своем составе разрядники (ОПН) и предохранители типа ПКТ. В шкафу низкого напряжения установлен вводной рубильник ВР-32, предусмотрен учет электроэнергии, на отходящих линиях установлены автоматические выключатели. Конструкция КТП-ВМ рассчитана на установку силового трехфазного двухобмоточного трансформатора с естественным масляным охлаждением серии ТМ, ТМГ. Учет расхода активной энергии производится на шинах 0, 4 кВ после вводного рубильника. Для обеспечения нормальной работы электросчетчика при температуре окружающей среды ниже 0°С предусмотрен его обогрев. КТП-ВМ и трансформатор транспортируется раздельно любым видом транспорта: автомобильным, железнодорожным, морским. Заземление элементов КТП-ВМ производится в соответствии с требованиями ПУЭ.

210 000 руб.

Екатеринбург

Мачтовая подстанция КТПм 100 кВа

Производитель Панэнерго Страна производитель Россия Конструкция трансформаторной подстанции Мачтовая Способ присоединения станции к сети Тупиковая Количество трансформаторов в станции 1 Тип трансформатора Понижающий Количество фаз 3 Номинальное напряжение на стороне низшего напряжения 0.4 (кВ) Частота тока 50 (Гц) Ток термической стойкости со стороны низшего напряжения 3.64 (кА) Мачтовая подстанция КТПм 100 кВа Комплектные мачтовые подстанции, мощностью от 25 до 250 кВА, служат для энергообеспечения промышленных, сельскохозяйственных, жилых и иных объектов. Мачтовые подстанции предназначены для приема, преобразования и распределения электроэнергии в стационарных установках трехфазного переменного тока частоты 50 Гц с номинальным напряжением на стороне высшего напряжения (ВН) до 10 кВ и на стороне низшего напряжения (НН) 0, 4кВ. КТП ВМ представляет собой сборно-сварную конструкцию, состоящую из двух шкафов (устройство ввода высокого напряжения УВН и распределительное устройство низкого напряжения РУНН) и силового трансформатора, смонтированных на специальной раме. Устройство ввода высокого напряжения имеет в своем составе разрядники (ОПН) и предохранители типа ПКТ. В шкафу низкого напряжения установлен вводной рубильник ВР-32, предусмотрен учет электроэнергии, на отходящих линиях установлены автоматические выключатели. Конструкция КТП-ВМ рассчитана на установку силового трехфазного двухобмоточного трансформатора с естественным масляным охлаждением серии ТМ, ТМГ. Учет расхода активной энергии производится на шинах 0, 4 кВ после вводного рубильника. Для обеспечения нормальной работы электросчетчика при температуре окружающей среды ниже 0°С предусмотрен его обогрев. КТП-ВМ и трансформатор транспортируется раздельно любым видом транспорта: автомобильным, железнодорожным, морским. Заземление элементов КТП-ВМ производится в соответствии с требованиями ПУЭ.

160 000 руб.

Екатеринбург
