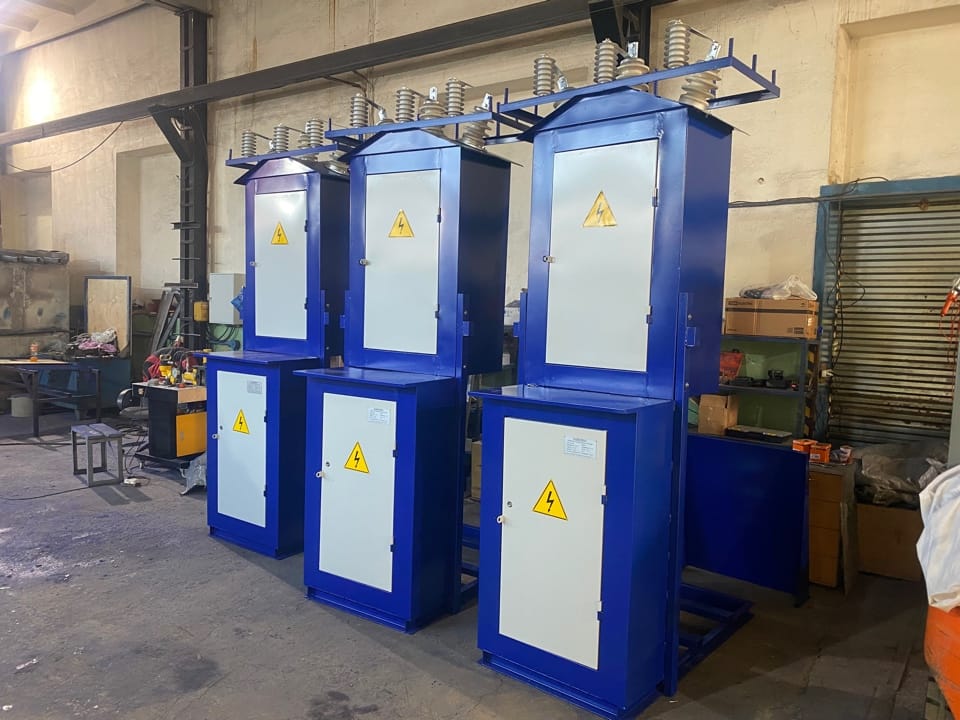

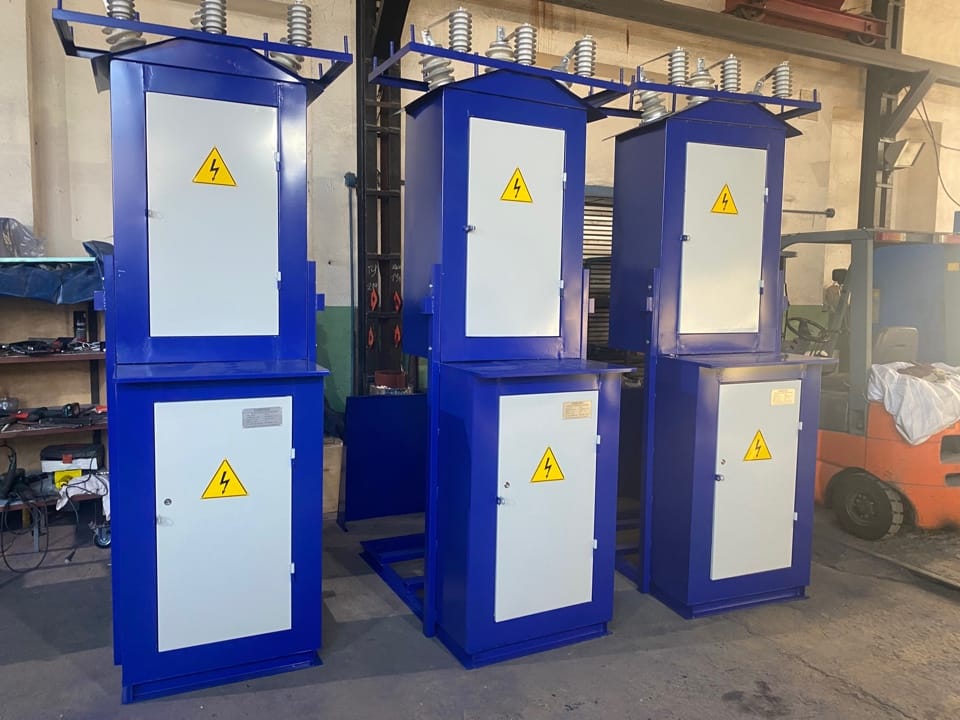

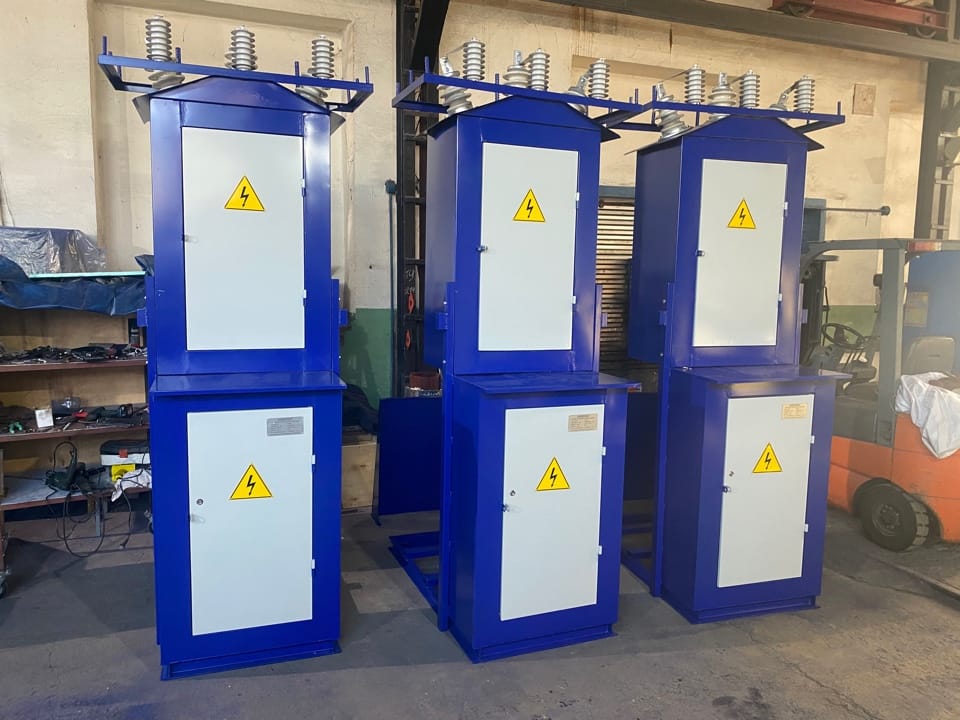

Подстанция мачтовая КТПм, МТП 25-100кВа

В зависимости от конструкции соединения отдельных трансформаторов, трансформаторные подстанции делятся на станции блочного, киоскового и мачтового типов. Станции блочного типа представляют собой соединение нескольких отдельных блок-контейнеров трансформаторов с установленным электрооборудованием. В них предусмотрено наличие отопления, переносного освещения, системы противопожарной сигнализации, охранной сигнализации и другого оборудования. Управлять такой подстанцией можно непосредственно находясь в ней. Для подстанций киоскового типа управление осуществляется только снаружи и для них наличие дополнительного электрооборудования не предусмотрено. А подстанции мачтового типа характеризуются наличием незащищенных отдельных блоков трансформатора. Мачтовая
Способ присоединения станции к сети
По способу присоединения к сети все трансформаторные подстанции делят на тупиковые, ответвительные, проходные, узловые.
Тупиковая подстанция - это присоединение к подстанции электроустановки, которая получает электроэнергию от одной или нескольких параллельных линий.
Ответвительная подстанция - присоединяется глухой отпайкой к одной или двум проходящим линиям.
Проходная подстанция включается в связь между двумя другими подстанциями с двухсторонним или односторонним питанием.
Узловая подстанция - это подстанция, к которой присоединено более двух линий питающей сети, приходящих от двух или более электроустановок. Тупиковая
Количество трансформаторов в станции 1
Тип трансформатора Понижающий
Количество фаз 3
Номинальное напряжение на стороне низшего напряжения 0.4 (кВ)
Частота тока
Частота тока — временной параметр периодически (циклически) изменяющегося электрического тока, выражающийся отношением числа полных циклов изменения тока к единице времени. То есть величина, обратная периоду изменения тока. Измеряется в Герцах. 50 (Гц)
Ток термической стойкости со стороны низшего напряжения 3.64 (кА)
Ток термической стойкости со стороны высшего напряжения 91.0 (кА)
Ток электродинамической стойкости на стороне низшего напряжения 3.64 (кА)
Ток электродинамической стойкости на стороне высшего напряжения 91.0 (кА)
Тип монтажа подстанции
В зависимости от типа основания подстанции делятся на опорные и столбовые.
Опорные - это монтаж станции на специальное, часто бетонное, основание, исполненное в виде нескольких столбов или же сплошной плиты.
Столбовые - крепление отдельных блоков станции на разных уровнях вдоль столба. Опорная
Вывод на стороне низкого напряжения Воздушный
Род установки Открытый воздуха
Тип трансформаторной подстанции по мобильности Стационарная
Срок службы 25.0 (лет)
Степень защиты IP 34
Минимальная рабочая температура окружающей среды -45.0 (град.)
Максимальная рабочая температура окружающей среды 40.0 (град.)
Количество отходящих линий 2
Исполнение нейтрали Глухозаземленная
Взрывозащищенный корпус Нет
Габаритные размеры
Длина 1200.0
Высота 2400.0
Ширина 1000.0 Комплектные мачтовые подстанции, мощностью от 25 до 250 кВА, служат для энергообеспечения промышленных, сельскохозяйственных, жилых и иных объектов.
Для эксплуатации мачтовой подстанции КТПм 25 кВа необходим трансформатор ТМ 25 10(6) 04 или ТМГ 25/ 10(6) /0, 4
Мачтовые подстанции предназначены для приема, преобразования и распределения электроэнергии в стационарных установках трехфазного переменного тока частоты 50 Гц с номинальным напряжением на стороне высшего напряжения (ВН) до 10 кВ и на стороне низшего напряжения (НН) 0, 4кВ.

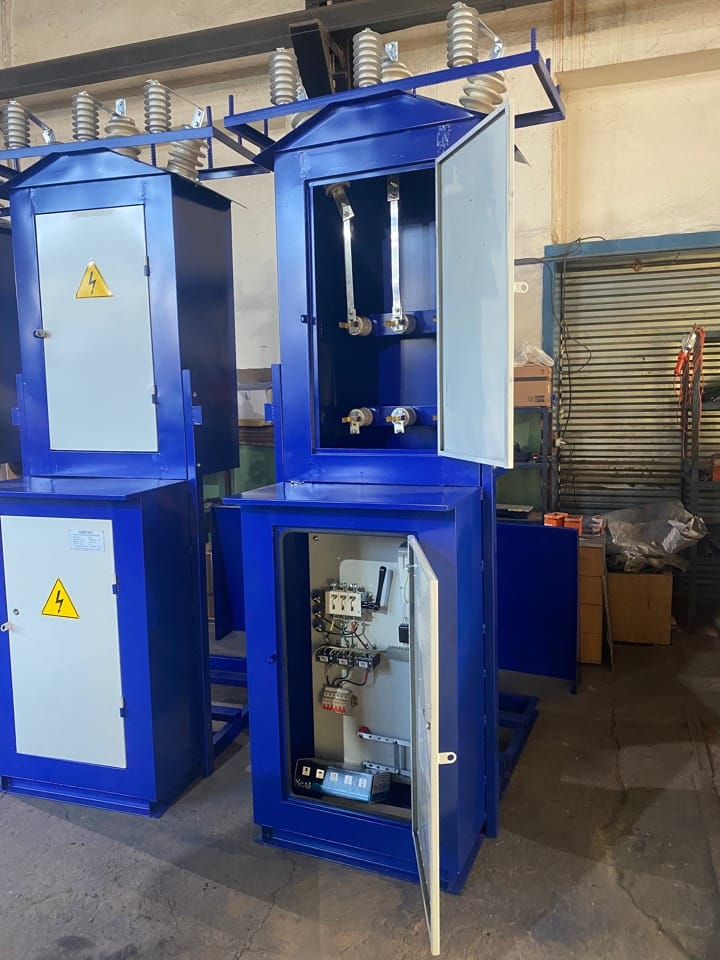

КТП ВМ представляет собой сборно-сварную конструкцию, состоящую из двух шкафов (устройство ввода высокого напряжения УВН и распределительное устройство низкого напряжения РУНН) и силового трансформатора, смонтированных на специальной раме.
Устройство ввода высокого напряжения имеет в своем составе разрядники (ОПН) и предохранители типа ПКТ. В шкафу низкого напряжения установлен вводной рубильник ВР-32, предусмотрен учет электроэнергии, на отходящих линиях установлены автоматические выключатели.
Конструкция КТП-ВМ рассчитана на установку силового трехфазного двухобмоточного трансформатора с естественным масляным охлаждением серии ТМ, ТМГ.
Учет расхода активной энергии производится на шинах 0, 4 кВ после вводного рубильника. Для обеспечения нормальной работы электросчетчика при температуре окружающей среды ниже 0°С предусмотрен его обогрев.
КТП-ВМ и трансформатор транспортируется раздельно любым видом транспорта: автомобильным, железнодорожным, морским.
Заземление элементов КТП-ВМ производится в соответствии с требованиями ПУЭ.
