МОДЕРНИЗАЦИЯ ДОЗАТОРА Ш2-ХДА. КОМПЛЕКТ КМД-7-32Н

МОДЕРНИЗАЦИЯ ДОЗАТОРА Ш2-ХДА
КОМПЛЕКТ КМД-7-32Н
Комплект КМД-7-32Н предназначен для модернизации дозатора Ш2-ХДА:
- демонтаж 2-х цифровых указателей поворота (весовых головок);
- замену шкафа управления дозатором на пульт-контроллер ПКУД-8-32Н;

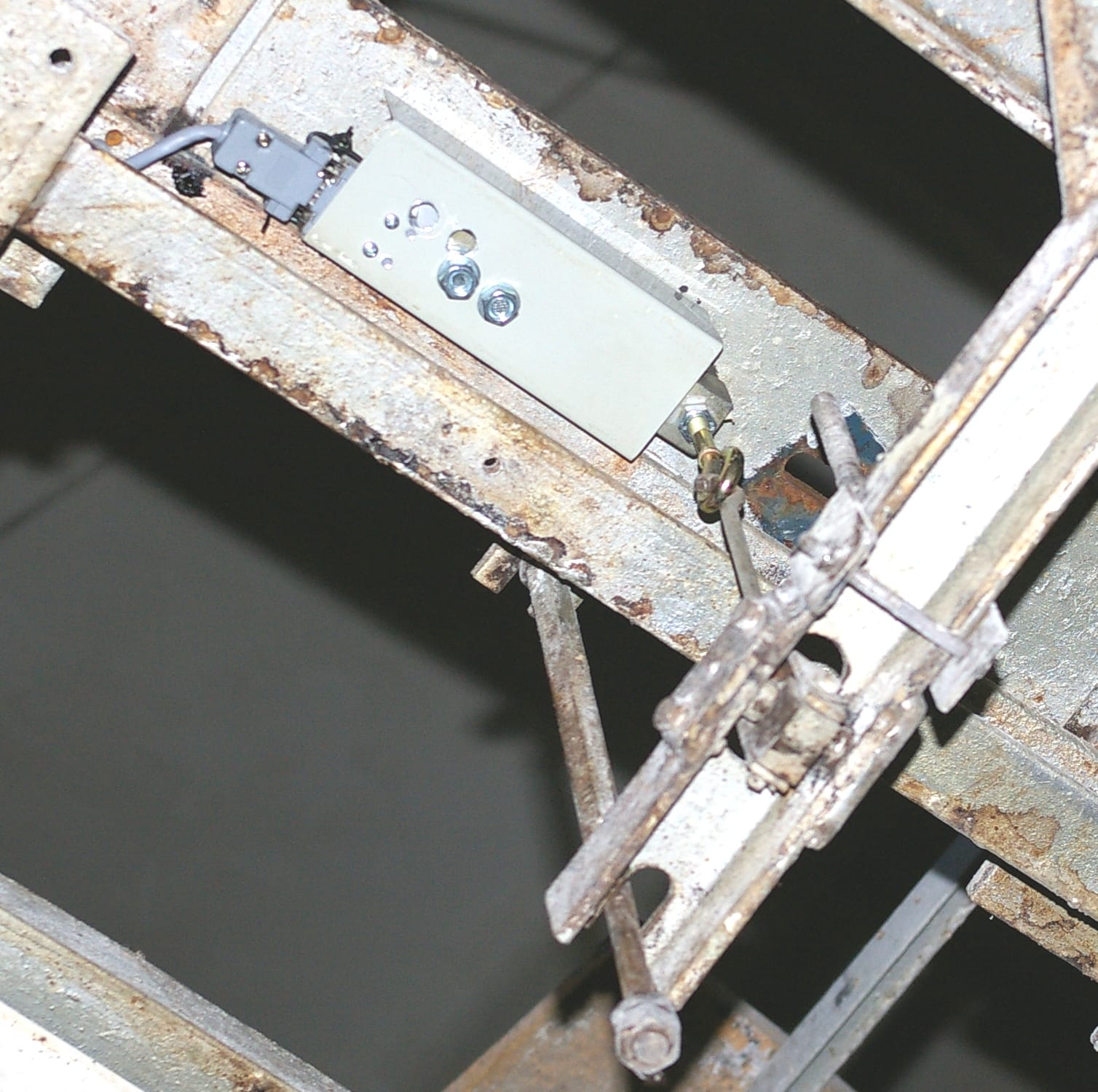

- установку и соединение силоизмерительного устройства СИУ-8Ш с
конечной тягой рычажной системы дозатора.
Состав комплекта КМД-7-32Н:
- пульт-контроллер ПКУД-7-32Н;
- силоизмерительное устройство СИУ-7Ш;
- время выполнения модернизации, не более 1 рабочей смены.

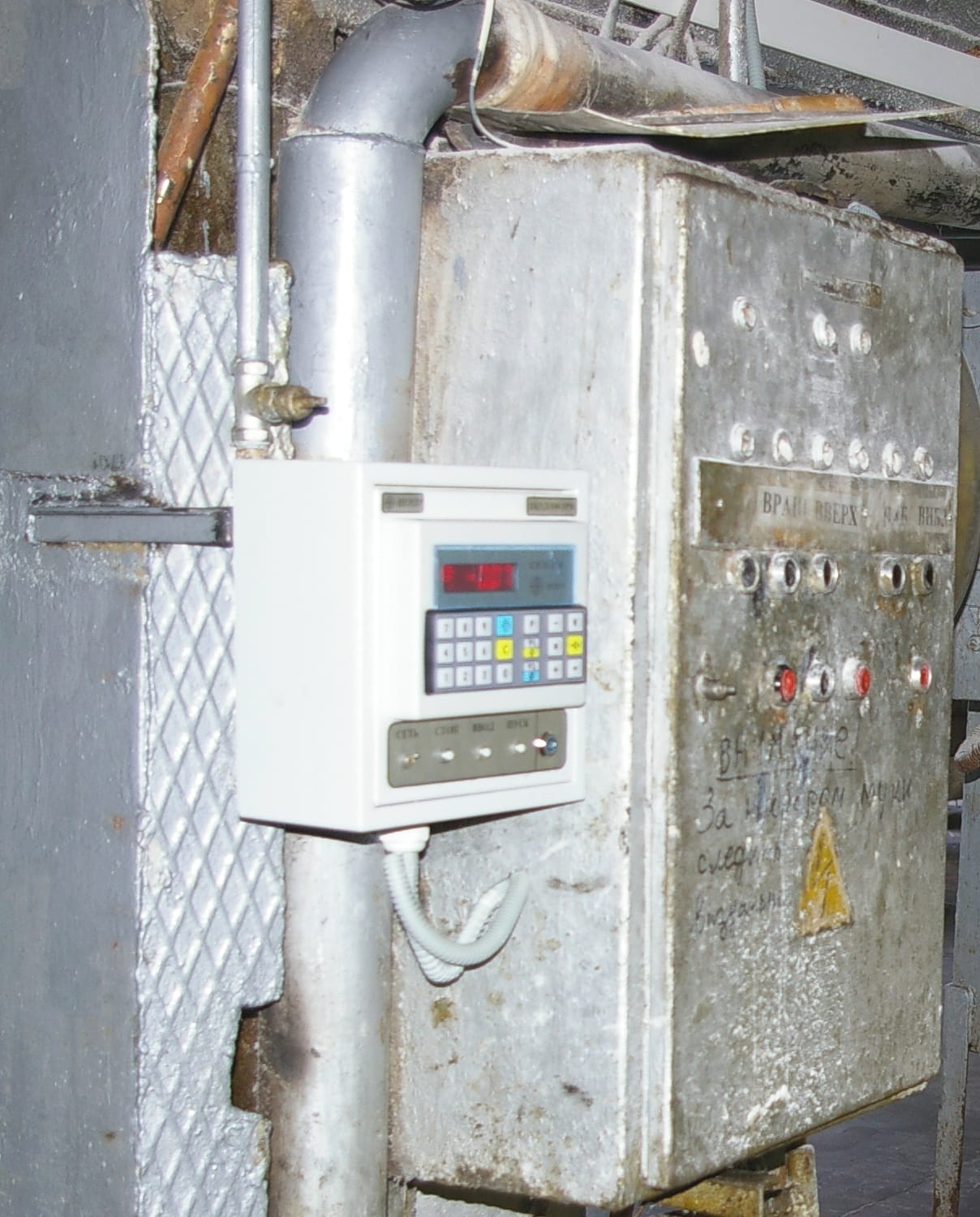

Состав пульт-контроллера ПКУД-7-32Н:
- корпус пульт-контроллера с органами управления дозатором;
- контроллер весодозирующий КВД-7-5;
- адаптер АД-7-1;
Пульт-контроллер обеспечивает дискретное формирование в бункере дозы из 1-го
компонента, измерение, отображение массы сыпучего материала в бункере, выдачу
управляющего сигнала на катушку контактора электродвигателя питателя.
Пульт-контроллер выполнен в климатическом исполнении У3 - для эксплуатации при
температуре окружающего воздуха от минус 10 до плюс 50 ^С и относительной влажности
до 80 %. Степень защиты корпуса IP54 по ГОСТ 14254-96 (МЭК 529-88)
Комплекты КМД-7-32Н предназначены для эксплуатации на хлебозаводах в составе модернизированных дозаторов Ш2-ХДА.

ХАРАКТЕРИСТИКИ МОДЕРНИЗИРОВАННЫХ ДОЗАТОРОВ

1. Диапазон дозирования от 5 до 200 кг.
2. Погрешность дозирования по ГОСТ 8.579-2002.
3. Диапазон взвешивания от 1 до 200 кг.
4. Относительная погрешность взвешивания в процентах от номинального
значения сформированной дозы, не более +/- 0,25 %.
5. Количество компонентов дозы, формируемой в бункере дозатора - 1.
6. Количество питателей компонентов, управляемых дозатором - 1.
7. Дискрет задания массы формируемой дозы - 0,1 кг.
8. Дискрет шкалы индикации массы дозы - 0,1 кг.
9. Высота цифр светодиодной индикации - 14 мм.
10. Объем счетчиков сменных и суммарных отпущенных масс доз 999999 кг.
11. Объем счетчиков сменных и суммарных отпущенных доз 999999 ед.
12. Функциональные возможности контроллера КВД-7-5:
- калибровка весодозирующей системы без использования эталонных гирь;
- режим «ДОЗИРОВАНИЕ» - автоматическое формирование и контроль массы дозы;
- режим «ВЕСЫ» - отображение массы сыпучего материала в бункере
- формирование базы из 20 номинальных значений масс задаваемых доз;
- ввод требуемых номинальных значений масс доз и компонентов;
- ввод и просмотр значений масс "падающих столбов";
- автоматическое формирование и контроль массы дозы;
- счетчики сменных и суммарных отпущенных масс доз;
- счетчики сменных и суммарных отпущенных доз;
- ввод коэффициентов крутизны силоизмерительного устройства;
- ввод коэффициентов фильтрации (подавления) вибрационных помех;
- автоматическая компенсация массы бункера
- индикация процесса наполнения бункера;
- индикация массы сформированной дозы;
- диагностика дозатора и просмотр заданных значений уставок;
- сохранение введенных параметров при отключении электропитания.
13. Контроллер коммутирует две цепи мощностью до 500 Вт.
14. Пульт-контроллер управляет электродвигателем питателя.
15. Питание комплекта от источников переменного тока напряжением
220 В +/-10 %, частотой 50 Гц +/-2 %.
16. Мощность, потребляемая комплектом (без учета электродвигателя),
не более 40 Вт.
17. Время готовности комплекта к работе, не более 5 минут.
18. Масса комплекта, не более 6 кг.
19. Габаритные размеры пульт-контроллера ПКУД-7-32Н – 250*300*150 мм.



 Производитель: Собственное производство
