Электромашинный усилитель ЭМУ-5А А21

Электромашинный усилитель ЭМУ-5А А21 В наличии, Новое с хранения. Усилители типов ЭМУ-5А, ЭМУ-5П, ЭМУ-12А представляют собой агрегат, состоящий из собственно электромашинного усилителя поперечного поля (генератора) и приводного двигателя, сопряженных на общем валу и в общем корпусе на лапах, предназначенных для работы в схемах автоматического управления. Электромашинные усилители этих типов соответствуют ТУ 16.515.049-78.Производитель: СССР

19 200 руб.

Томск

Включатель ВК-318Б (кнопка массы) 50А / 24В 538-30-1

Включатель ВК-318Б (кнопка массы) 50А / 24В 538-30-1 Отключение аккумуляторных батарей — Номинальный ток 50 А. — Номинальное напряжение питания 24 В. — Диапазон рабочих температур от -60° С до +55° С

610 руб.

Томск

Электромашинный усилитель ЭМУ-12А В11

Электромашинный усилитель ЭМУ-12А В11 В наличии, новый с хранения.Производитель: СССР

19 200 руб.

Томск

Электромашинный усилитель ЭМУ-12А Б12

Электромашинный усилитель ЭМУ-12А Б12 В наличии, новое с хранения.Производитель: СССР

19 200 руб.

Томск

Электромашинный усилитель ЭМУ-12А А12

Электромашинный усилитель ЭМУ-12А А12 В наличии, новое с храния.Производитель: СССР

19 200 руб.

Томск

Паллетоупаковщики EXP-308/408

Процесс работы машины простой: после того, как паллета установлена на платформу, необходимо закрепить на ее основании конец пленки и запустить машину. После этого начнется автоматический процесс упаковки согласно предварительным настройкам, в конце которого оператору нужно всего лишь обрезать пленку и снять паллету с платформы. Технические характеристики: Макс. высота обмотки 2 м / 2,5м Макс. скорость вращения платформы 12 вращений/мин. Макс. вес груза 1650 кг / 2000 кг Диаметр платформы 1,5 м/1,65м/1,8м Электрические характеристики 220 В 50/60 Гц, 1 фаза Потребляемая мощность 0,8 кВт Двигатель платформы 220 В, АС, 3 фазы Двигатель каретки 220 В, АС, 3 фазы Основные характеристики: Натяжение пленки регулируется механическим тормозом.· Растяжение пленки до 100%· Возврат поворотной платформы в исходную позицию(позиционирование) по окончании цикла работы.· Плавный запуск и остановка поворотной платформы.· Цепной привод каретки, ременной приводповоротной платформы.· Возможность работы в автоматическом или ручномрежиме управления.· Регулируемое количество обмоток в верхней инижней части паллеты.· Возможность регулировать натяжение пленки,скорость вращения поворотной платформы и скорости хода каретки.· Поворот панели управления на 180°.· Вывод сообщений о неисправностях на экран панелиуправления.· Возможность установки дополнительных обмоток дляукрепления средней части паллеты при работе в ручном режиме.· Предохранительный переключатель для защитыоператора от травм.· Определение высоты паллеты посредством фотодатчика. · Программы работы машины: 1. Двунаправленный цикл обмотки:вверх-вниз; 2. Однонаправленный цикл обмотки:вверх.· Гарантийный срок эксплуатации – 12 мес Опции:· Диаметр поворотной платформы 1,65 м, 1,8 м.· Высота обмотки: 2,5 м, 3м.· Подъездные рампы для 1,5 м, 1,65 м, 1,8 м.·

260 000 руб.

Томск

Аппарат контактной обработки АКО-80Н жарочная поверхность (800x700x470 мм.)

Аппарат контактной обработки (жарочная поверхность) АКО-80Н предназначен для непосредственной жарки мясных, рыбных и овощных блюд. Все регуляторы и контрольные лампы находятся на передней панели. Терморегулятор позволяет поддерживать температуру воды от 30 С до 300 С. Поверхность для обжарки имеет желоб для стекающей жидкости и снабжена по периметру бортиком, позволяющим предотвратить разбрызгивание жира. Может быть установлен на модуль нижний МН-03 700 серии. Технические характеристики: Номинальная потребляемая мощность, кВт 9 Номинальное напряжение, В 400/230 Размеры конфорки, мм 2x(395x650) Площадь жарочной поверхности, м2 0.44 Рабочая температура на поверхности конфорок, °C, не более 270 Время разогрева камеры до максимальной температуры конфорок, мин, не более 25 Габаритные размеры, мм 800х750х475 Масса, кг 93Производитель: Чувашторгтехника

—

Томск

Термоусадочные машины EKL-455 MT, EKL-455PT

Конструктивно термоусадочная машина EKL-455PT состоит из L-образного запайщика и термоусадочного тоннеля, оснащённых отдельными транспортёрами. В рабочем цикле термоусадочной машины от оператора требуется только завернуть упаковываемый продукт в пленку и разместить его в область запайки. Все остальные операции цикла (запайка, передача изделия в термоусадочный туннель) осуществляются автоматически: закрытие запаечных планок производится пневмодвигателем, а перемещение упаковываемого предмета из области запайки в термоусадочный туннель выполняется ленточным конвейером. Все этапы рабочего цикла синхронизированы. Темп рабочего цикла устанавливается оператором. Оператор может контролировать время и температуру запайки, а также регулировать высоту стола узла запайки в соответствии с размером упаковываемого предмета. Если оператор не желает работать в автоматическом цикле он может использовать для активации запаечных планок кнопку или ножную педаль. Для защиты рук оператора машины оснащена системой безопасности.

451 000 руб.

Томск

Паллетоупаковщик Vasco 200 для упаковки паллет в стретч-пленку.

Паллетоупаковщик Vasco 200 производства Ear-flap, Испания представляет собой машину традиционного типа для упаковки паллет в стрейч-пленку. Это надежная, простая в управлении и обслуживании машина, которая отлично справляется с упаковкой наравне с дорогостоящими паллетоупаковщиками. Стандартная версия модели 200 оснащена кареткой с механическим тормозом. Производителем предусмотрена возможность снабжения машины кареткой с электромагнитным тормозом, а также кареткой с предварительным растяжениям пленки и целым рядом прочих опций, которые помогут персонализировать машину в соответствии с требованиями клиента. Процесс работы модели 200 управляется ПЛК с ЖКД дисплеем, который способствует простому техническому обслуживанию и минимальным затратам на ремонт машины в отличие от других машин данного класса. Двигатели контролируются инвертерами, препятствующими возникновению рывков при запуске и остановке поворотной платформы. Процесс работы машины простой: после того, как паллета установлена на платформу, необходимо закрепить на ее основании конец пленки и запустить машину. После этого начнется автоматический процесс упаковки согласно предварительным настройкам, в конце которого оператору нужно всего лишь обрезать пленку и снять паллету с платформы. Модель 200 – это надежная и прочная машина европейского производителя, гарантия эффективной и бесперебойной работы. Технические характеристики (стандартная комплектация): Высота колонны 2600 мм Мах высота паллеты 2400 мм Макс. вес груза 2000 кг Диаметр платформы 1,65 м Электрические характеристики 220В/50Гц/1 фаза Скорость вращения поворотного стола 4-12 об/мин Установленная мощность 1 кВт Степень электрической защиты IP-43 Уровень шума < 70 дБ (A) Общий вес 400 кг Стоимость с НДС 158 000р Основные характеристики: • Определение высоты паллеты посредством фото датчика. • Шарнирное крепление колонны. • Плавный запуск и остановка поворотной платформы. • Регулируемая скорость движения каретки в нижней и верхней части паллеты. • Программы обмотки: 1. Двунаправленное движение каретки: вверх-вниз; 2. Однонаправленное: только вверх или только вниз; 3. С паузой для накрытия верха паллеты. 4. Управление вручную. • Счетчик циклов обмотки. • Независимое количество обмоток паллеты в верхней и нижней части паллеты. • Дополнительные обмотки в любой части паллеты. • Контроль ПЛК с ЖКД дисплеем. • Эргономичная панель управления. • Отверстия в платформе для вил погрузчика.

—

Томск

Механическая прочистка канализации

Установление места засора и его причины с помощью телеинспекции (видеосъемка трубы изнутри). Очистка канализации – уничтожение любых заторов, с помощью электромеханической машины. Гидродинамический способ очистки канализационных труб разного диаметра, (Устранение самых сложных заторов). Кабель 40 метров. Спираль (трос) 20 метров. Гидродинамика 60 метров. Звоните сот. 940-220.Устраняем засоры и проводим телеинспекцию труб.

300 руб.

Томск

Паллетоупаковщик PRIDE

бюджетный полуавтоматический обмотчик для упаковки грузов в стретч-пленку, стабилизации и укрепления на паллете. Оптимальное соотношение цена/качество. Имеет большое количество регулировок. Несколько уровней доступа. Возможность работы без фотоэлемента. Оператору требуется установить паллет с продукцией на платформу при помощи гидравлической тележки или погрузчика, привязать конец стретч-пленки к паллету и нажать кнопку «Пуск» и паллетоупаковщик произведет обмотку паллета согласно заданной ранее программе. Основные особенности: Возможность работы в ручном и автоматическом режимах управления; Определение высоты груза на паллете фотодатчиком; Регулировка количества витков вверху и внизу поддона; Плавный старт и фиксированная остановка поворотного стола; Пуск и остановка машины на заданном уровне (позволяет постепенно загружать товар на паллете и сразу же обматывать его); Звуковой сигнал запуска цикла и остановки в фазе; Аварийный стоп, установленный под кареткой с пленкой; Каретка с фрикционным тормозом. Растяжение пленки от 100% до 300% с регулируемой скоростью. Параметры, регулируемые с панели управления: Кол-во витков внизу/вверху груза на паллете Скорость вращения поворотного стола Регулировка скорости каретки раздельная при поднятии/при опускании Задержка фотоэлемента (позволяет регулировать верхний перехлест пленки) Кнопки ручного управления Циклы обмотВверх-вниз; Только вверх или только вниз; Ручной цикл Цикл с прокладкой листа Цикл с установленной высотой (без фотоэлемента) Упаковка слоями Виды кареток КАРЕТКА С МЕХАНИЧЕСКИМ ТОРМОЗОМ (стандартная комплектация) Дает возможность отрегулировать пленки вручную и улучшает качество обмотки. Натяжение пленки регулируется вручную. КАРЕТКА С ПРЕДВАРИТЕЛЬНЫМ РАСТЯЖЕНИЕМ ПЛЕНКИ Каретка с моторизированным пред растяжением 300% с одним двигателем. Система компенсации пленки на углах паллеты.Производитель: Китай Тип управления: Полуавтоматические

344 000 руб.

Томск

Паллетоупаковщик EXP-308/408

Модель EXP-308 производства Extend Great International Corp. представляет собой машину для упаковки паллет в стрейч-пленку. Регулируемая скорость двигателя и программируемое количество обмоток делают эту машину более функциональной, чем ЕХР-408. Данные функции особенно удобны, если необходимо упаковывать продукцию разных типов. При работе на полной скорости ЕХР-308 позволяет упаковывать 25-30 паллет в час, при этом процедура программирования и управления машиной чрезвычайно простая для пользователя. Еще одно преимущество данной модели состоит в возможности устанавливать разные уровни растяжения пленки во время цикла обмотки. Таким образом, паллетоупаковщик ЕХР-308 является идеальным решением, если необходимо упаковать легкие коробы или паллеты с тяжелыми коробами внизу и легкими вверху. Процесс работы машины простой: после того, как паллета установлена на платформу, необходимо закрепить на ее основании конец пленки и запустить машину. После этого начнется автоматический процесс упаковки согласно предварительным настройкам, в конце которого оператору нужно всего лишь обрезать пленку и снять паллету с платформыПроизводитель: Тайвань

342 000 руб.

Томск

СПРА-4-2Д, Датчик прохождения скребка СПРА-4 (Ивалюр)

СПРА-4-2Д Сигнализатор СПРА-4-2Д (Ивалюр) необходим для контроля за движением очистных устройств (ОУ), разделителей и средств внутритрубной диагностики, перемещаемых внутри трубопроводов. **1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ 1.1. НАЗНАЧЕНИЕ** 1.1.1. Сигнализатор прохождения разделителей акустический СПРА-4-2Д, далее по тексту – «сигнализатор скребка», предназначен для автоматического контроля прохождения всех видов очистных устройств, а также средств внутритрубной диагностики, движущихся с потоком перекачиваемой жидкости по подземному трубопроводу при различных условиях технологического процесса, и передачи необходимой информации в автоматизированную систему управления нефте- или продуктопроводом. Сигнализатор скребка устанавливается на трубопровод без нарушения его целостности (без врезки в трубу). Сигнализатор скребка имеет блочное исполнение и в основном варианте поставки со-стоит из блоков акустического датчика (БАД), анализатора (БА) и центрального (ЦБ). Дополнительно могут поставляться блок внешнего подключения (БВП) и переносное устройство сигнализации (ПУС), предназначенные для контроля прохождения скребка непосредственно в месте установки БАД. 1.1.2. Блоки акустического датчика, анализатора и внешнего подключения имеют уровень взрывозащиты повышенной надежности против взрыва и предназначены для установки во взрывоопасных зонах класса 2 по ГОСТ P 51330.13-99, ГОСТ P 52350.14-2006 и в зонах класса В-1г наружных установок в соответствии с гл. 7.3 ПУЭ, регламентирующей применение электрооборудования во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей категории IIA, групп Т1, Т2, Т3 по классификации ГОСТ P 51330.5-99 ГОСТ P 51330.11-99 Центральный блок и переносное устройство сигнализации имеют исполнение общего назначения с искробезопасными выходными цепями и могут устанавливаться только вне взрывоопасных зон. 1.1.3. Сигнализатор скребка обеспечивает в момент прохождения очистным устройством места установки акустического датчика: • подачу сигнала в линию связи с аппаратурой линейной телемеханики и сохранение его до подачи сигнала «сброс» (или автоматический сброс через 1 мин.); • световую сигнализацию (загорание светодиода) с центрального блока; • световую и звуковую сигнализацию с блока внешнего подключения и с переносного устройства сигнализации (при его подключении к блоку внешнего подключения); • световую сигнализацию с блока анализатора. 1.1.4.Рабочие условия эксплуатации СПРА-4-2Д. Блок акустического датчика: 1) температура окружающей среды от 213 до 323 К (от – 60 до + 50 °С); 2) относительная влажность воздуха до 90% при + 35°С; 3) атмосферное давление 60…106 кПа; 4) питание + 6,5 В / 14 мА Блок анализатора: 1) температура окружающей среды от 213 до 323 К (от – 60 до + 50 °С); 2) относительная влажность воздуха до 90% при + 35 °С; 3) атмосферное давление 60…106 кПа; 4) питание ( ) В / 55 мА Блок внешнего подключения: 1) температура окружающей среды от 213 до 358 К (от – 60 до + 85 °С); 2) относительная влажность воздуха до 100% при + 40 °С; 3) атмосферное давление 60…106 кПа; 4) питание – 13,5 В / 55 мА Переносное устройство сигнализации: 1) температура окружающей среды от 263 до 323 К (от -10 до +50 °С); 2) относительная влажность воздуха до 95% при + 35 °С; 3) атмосферное давление 60…106 кПа; 4) питание – 9 В / 12 мА Центральный блок: 1) температура окружающей среды от 253 до 313 К (от – 20 до + 40 °С); 2) относительная влажность воздуха до 95% при + 30 °С; 3) атмосферное давление 60…106 кПа; 4) питание от сети (220-22) В частотой (50 – 0,5) Гц / 32 мА. 1.2. ТЕХНИЧЕСКИЕ ДАННЫЕ 1.2.1. Точность определения момента прохождения ОУ места установки датчика ± 2 с. 1.2.2. Питание от сети переменного тока напряжением (220 ± 22) В и частотой (50 ± 0,5) Гц. 1.2.3. Имеется возможность автономного питания через блок внешнего подключения от источника постоянного тока напряжением ( ) В или двух батарей 3336Л. 1.2.4. Частота канала регистрации (165 ± 3) кГц. 1.2.5. Уровень собственных шумов, приведенный к входу в полосе пропускания прибора, не более 1,5 мкВ. 1.2.6. Соотношение сигнал / шум при срабатывании сигнализатора скребка – не менее 20 дБ. 1.2.7. Общая электрическая мощность, потребляемая прибором, не более 7 ВА. 1.2.8. Режим работы непрерывный; 1.2.9. Габаритные размеры блоков, мм: Блок акустического датчика 85 -150 -195; Блок анализатора 146 -150 -224; Блок внешних подключений 88 -146 -220; Переносное устройство сигнализации 90 -128 -194; Центральный блок 124(112) -215(190) -290(286); 1.2.10. Масса блоков, кг: Блок акустического датчика 2,0; Блок анализатора 2,5; Блок внешних подключений 1,0; Переносное устройство сигнализации 1,0; Центральный блок 2,5; Общая масса прибора в зависимости от комплектности 1Д, 2Д, 3Д, соответственно: 8; 12,5; 17; 1.2.11. Длины соединительных кабелей, м: Блок БАД – блок БА 3; Блок БА – блок БВП 5; Блок БВП – блок ПУС 30; Блок БА – блок ЦБ или блок БВП – блок ЦБ до 1000; 1.2.12. Степень защиты от проникновения твердых тел и воды по ГОСТ 14254-80: Блок БАД: IP68; Блок БА: IP68; Блок БВП: IP65; Блок ПУС: IP54; 1.2.13. Маркировка взрывозащиты по ГОСТ 22782.5-78: Блок БАД: «2ExicIIAT3 В комплекте СПРА-4»; Блок БА: «2ExicIIAT3 В комплекте СПРА-4»; Блок БВП: «2ExicIIAT3 В комплекте СПРА-4»; Блок ЦБ: «ExicIIA В комплекте СПРА-4»; Блок ПУС: «ExicIIA В комплекте СПРА-4». 1.4. УСТРОЙСТВО И РАБОТА ПРИБОРА 1.4.1. Принцип работы прибора основан на регистрации акустического излучения (акустической эмиссии, шума), сопровождающего перемещение очистного устройства по нефте- продуктопроводу, в частотном диапазоне выше 100 кГц. В этом частотном диапазоне на работу устройства не влияют шумы перемещаемой по трубопроводу жидкости, шумы движущихся рядом транспортных средств и работающих вблизи механизмов (электродвигателей, насосов и пр.). Акустическое излучение, возникающее при проходе скребка, является результатом следующих процессов: 1) трения манжет о стенку трубопровода, 2) кавитации, т. е. образования и схлопывания газовых пузырьков, обусловленных сильным локальным понижением давления в жидкости вследствие больших скоростей истечения при перетоках жидкости между стенкой трубы и манжетами ОУ. Кавитация сопровождается мощным звуковым излучением в диапазоне частот от единиц герц до сотен килогерц. Это дает возможность с высокой достоверностью через стенку трубы и плёночную изоляцию регистрировать момент прохождения очистным устройством места установки акустического датчика, исключая при этом ложные срабатывания прибора. 1.4.2. Работа прибора. Акустическое излучение с помощью преобразователя 1 преобразуется в электрический сигнал, который усиливается предварительным полосовым усилителем 2 и поступает для дальнейшей обработки в блок анализатора. Преобразователь 1 и усилитель 2 входят в состав блока акустического датчика. Сигнал, поступающий на аттенюатор 3 блока анализатора, может быть подвергнут различной (в зависимости от режима работы прибора) степени ослабления. К выходу аттенюатора подключен основной полосовой усилитель 4, который обеспечивает усиление сигнала до уровня, необходимого для надежного срабатывания компаратора 5. С выхода компаратора на счётный вход группового счётчика 7 по-ступают импульсы, появление которых обусловлено превышением амплитуды сигнала с выхода усилителя 4 над уровнем срабатывания компаратора 5. При достаточной интенсивности следования импульсов, групповой счётчик 7 успевает досчитать до необходимого значения, при этом на его выходе устанавливается уровень лог. «1». Генератор временных меток 6 вырабатывает короткие импульсы, необходимые для работы коммутатора 8, такие же импульсы, но с некоторой задержкой по времени, поступают в качестве сигнала сброса на групповой счётчик 7, обе импульсные последовательности имеют период около 0,1 с. Если в момент поступления импульса с генератора 6 на управляющий вход коммутатора 8 с группового счётчика 7 по-ступает лог. «1», коммутатор выдает импульс на счётный вход счётчика подтверждений 9; если же с выхода счётчика 7 поступает уровень лог. «0», импульс с коммутатора 8 подается на вход сброса счётчика 9.Производитель: Собственное производство

143 960 руб.

Томск

СПРА-4-3Д, Датчик прохождения скребка СПРА-4 (Ивалюр)

СПРА-4-3Д (ООО Ивалюр) Сигнализатор СПРА-4-3Д (Ивалюр) необходим для контроля за движением очистных устройств (ОУ), разделителей и средств внутритрубной диагностики, перемещаемых внутри трубопроводов. **1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ 1.1. НАЗНАЧЕНИЕ** 1.1.1. Сигнализатор прохождения разделителей акустический СПРА-4-3Д, далее по тексту – «сигнализатор скребка», предназначен для автоматического контроля прохождения всех видов очистных устройств, а также средств внутритрубной диагностики, движущихся с потоком перекачиваемой жидкости по подземному трубопроводу при различных условиях технологического процесса, и передачи необходимой информации в автоматизированную систему управления нефте- или продуктопроводом. Сигнализатор скребка устанавливается на трубопровод без нарушения его целостности (без врезки в трубу). Сигнализатор скребка имеет блочное исполнение и в основном варианте поставки со-стоит из блоков акустического датчика (БАД), анализатора (БА) и центрального (ЦБ). Дополнительно могут поставляться блок внешнего подключения (БВП) и переносное устройство сигнализации (ПУС), предназначенные для контроля прохождения скребка непосредственно в месте установки БАД. 1.1.2. Блоки акустического датчика, анализатора и внешнего подключения имеют уровень взрывозащиты повышенной надежности против взрыва и предназначены для установки во взрывоопасных зонах класса 2 по ГОСТ P 51330.13-99, ГОСТ P 52350.14-2006 и в зонах класса В-1г наружных установок в соответствии с гл. 7.3 ПУЭ, регламентирующей применение электрооборудования во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей категории IIA, групп Т1, Т2, Т3 по классификации ГОСТ P 51330.5-99 ГОСТ P 51330.11-99 Центральный блок и переносное устройство сигнализации имеют исполнение общего назначения с искробезопасными выходными цепями и могут устанавливаться только вне взрывоопасных зон. 1.1.3. Сигнализатор скребка СПРА-4-3ДВВ обеспечивает в момент прохождения очистным устройством места установки акустического датчика: • подачу сигнала в линию связи с аппаратурой линейной телемеханики и сохранение его до подачи сигнала «сброс» (или автоматический сброс через 1 мин.); • световую сигнализацию (загорание светодиода) с центрального блока; • световую и звуковую сигнализацию с блока внешнего подключения и с переносного устройства сигнализации (при его подключении к блоку внешнего подключения); • световую сигнализацию с блока анализатора. 1.1.4.Рабочие условия эксплуатации СПРА-4-3Д. Блок акустического датчика: 1) температура окружающей среды от 213 до 323 К (от – 60 до + 50 °С); 2) относительная влажность воздуха до 90% при + 35°С; 3) атмосферное давление 60…106 кПа; 4) питание + 6,5 В / 14 мА Блок анализатора: 1) температура окружающей среды от 213 до 323 К (от – 60 до + 50 °С); 2) относительная влажность воздуха до 90% при + 35 °С; 3) атмосферное давление 60…106 кПа; 4) питание ( ) В / 55 мА Блок внешнего подключения: 1) температура окружающей среды от 213 до 358 К (от – 60 до + 85 °С); 2) относительная влажность воздуха до 100% при + 40 °С; 3) атмосферное давление 60…106 кПа; 4) питание – 13,5 В / 55 мА Переносное устройство сигнализации: 1) температура окружающей среды от 263 до 323 К (от -10 до +50 °С); 2) относительная влажность воздуха до 95% при + 35 °С; 3) атмосферное давление 60…106 кПа; 4) питание – 9 В / 12 мА Центральный блок: 1) температура окружающей среды от 253 до 313 К (от – 20 до + 40 °С); 2) относительная влажность воздуха до 95% при + 30 °С; 3) атмосферное давление 60…106 кПа; 4) питание от сети (220-22) В частотой (50 – 0,5) Гц / 32 мА. 1.2. ТЕХНИЧЕСКИЕ ДАННЫЕ 1.2.1. Точность определения момента прохождения ОУ места установки датчика ± 2 с. 1.2.2. Питание от сети переменного тока напряжением (220 ± 22) В и частотой (50 ± 0,5) Гц. 1.2.3. Имеется возможность автономного питания через блок внешнего подключения от источника постоянного тока напряжением ( ) В или двух батарей 3336Л. 1.2.4. Частота канала регистрации (165 ± 3) кГц. 1.2.5. Уровень собственных шумов, приведенный к входу в полосе пропускания прибора, не более 1,5 мкВ. 1.2.6. Соотношение сигнал / шум при срабатывании сигнализатора скребка – не менее 20 дБ. 1.2.7. Общая электрическая мощность, потребляемая прибором, не более 7 ВА. 1.2.8. Режим работы непрерывный; 1.2.9. Габаритные размеры блоков, мм: Блок акустического датчика 85 -150 -195; Блок анализатора 146 -150 -224; Блок внешних подключений 88 -146 -220; Переносное устройство сигнализации 90 -128 -194; Центральный блок 124(112) -215(190) -290(286); 1.2.10. Масса блоков, кг: Блок акустического датчика 2,0; Блок анализатора 2,5; Блок внешних подключений 1,0; Переносное устройство сигнализации 1,0; Центральный блок 2,5; Общая масса прибора в зависимости от комплектности 1Д, 2Д, 3Д, соответственно: 8; 12,5; 17; 1.2.11. Длины соединительных кабелей, м: Блок БАД – блок БА 3; Блок БА – блок БВП 5; Блок БВП – блок ПУС 30; Блок БА – блок ЦБ или блок БВП – блок ЦБ до 1000; 1.2.12. Степень защиты от проникновения твердых тел и воды по ГОСТ 14254-80: Блок БАД: IP68; Блок БА: IP68; Блок БВП: IP65; Блок ПУС: IP54; 1.2.13. Маркировка взрывозащиты по ГОСТ 22782.5-78: Блок БАД: «2ExicIIAT3 В комплекте СПРА-4»; Блок БА: «2ExicIIAT3 В комплекте СПРА-4»; Блок БВП: «2ExicIIAT3 В комплекте СПРА-4»; Блок ЦБ: «ExicIIA В комплекте СПРА-4»; Блок ПУС: «ExicIIA В комплекте СПРА-4». 1.4. УСТРОЙСТВО И РАБОТА ПРИБОРА 1.4.1. Принцип работы прибора основан на регистрации акустического излучения (акустической эмиссии, шума), сопровождающего перемещение очистного устройства по нефте- продуктопроводу, в частотном диапазоне выше 100 кГц. В этом частотном диапазоне на работу устройства не влияют шумы перемещаемой по трубопроводу жидкости, шумы движущихся рядом транспортных средств и работающих вблизи механизмов (электродвигателей, насосов и пр.). Акустическое излучение, возникающее при проходе скребка, является результатом следующих процессов: 1) трения манжет о стенку трубопровода, 2) кавитации, т. е. образования и схлопывания газовых пузырьков, обусловленных сильным локальным понижением давления в жидкости вследствие больших скоростей истечения при перетоках жидкости между стенкой трубы и манжетами ОУ. Кавитация сопровождается мощным звуковым излучением в диапазоне частот от единиц герц до сотен килогерц. Это дает возможность с высокой достоверностью через стенку трубы и плёночную изоляцию регистрировать момент прохождения очистным устройством места установки акустического датчика, исключая при этом ложные срабатывания прибора. 1.4.2. Работа прибора. Акустическое излучение с помощью преобразователя 1 преобразуется в электрический сигнал, который усиливается предварительным полосовым усилителем 2 и поступает для дальнейшей обработки в блок анализатора. Преобразователь 1 и усилитель 2 входят в состав блока акустического датчика. Сигнал, поступающий на аттенюатор 3 блока анализатора, может быть подвергнут различной (в зависимости от режима работы прибора) степени ослабления. К выходу аттенюатора подключен основной полосовой усилитель 4, который обеспечивает усиление сигнала до уровня, необходимого для надежного срабатывания компаратора 5. С выхода компаратора на счётный вход группового счётчика 7 по-ступают импульсы, появление которых обусловлено превышением амплитуды сигнала с выхода усилителя 4 над уровнем срабатывания компаратора 5. При достаточной интенсивности следования импульсов, групповой счётчик 7 успевает досчитать до необходимого значения, при этом на его выходе устанавливается уровень лог. «1». Генератор временных меток 6 вырабатывает короткие импульсы, необходимые для работы коммутатора 8, такие же импульсы, но с некоторой задержкой по времени, поступают в качестве сигнала сброса на групповой счётчик 7, обе импульсные последовательности имеют период около 0,1 с. Если в момент поступления импульса с генератора 6 на управляющий вход коммутатора 8 с группового счётчика 7 по-ступает лог. «1», коммутатор выдает импульс на счётный вход счётчика подтверждений 9; если же с выхода счётчика 7 поступает уровень лог. «0», импульс с коммутатора 8 подается на вход сброса счётчика 9.Производитель: Собственное производство

198 330 руб.

Томск

МДПС-3, Сигнализатор прохождения скребка МДПС-3 (ООО Ивалюр)

ВВВ  Сигнализатор прохождения очистного устройства МДПС-3 (ООО Ивалюр)В предназначается для установления факта прохождения внутритрубным объектом (очистным устройством, разделителем, снарядом дефектоскопом) реперной точки на газо-нефтепроводе. Область применения сигнализатора МДПС-3 (Ивалюр) Данное устройство может использоваться в составе автоматизированной системы управления технологическими процессами, а также может работать автономно, не требуя наличия какого-либо излучателя на внутритрубном объекте. Описание сигнализатора прохождения очистного устройства МДПС-3 Сигнализатор состоит из двух блоков: датчика и блока питания и регистрации. Принцип работы сигнализатора основывается на синхронном приёме и регистрации непрерывных ультразвуковых шумов, и мгновенных флуктуаций магнитного поля, одновременно возникающих при движении внутритрубного объекта по трубопроводу в месте его прохождения. В момент прохождения внутритрубного объекта в места установки датчика сигнализатора, последний формирует соответствующий сигнал в линию, соединяющую датчик с блоком питания и регистрации, а блок питания и регистрации формирует в линию автоматизированной системы управления технологическими процессами сигнал, фиксирующие факт прохождения внутритрубного объекта. Одновременно датчик сигнализатора МДПС-3 исполняет приём и регистрацию переменного магнитного поля частотой (22 ± 1) Гц, что даёт дополнительную возможность фиксировать прохождение внутритрубного объекта, оснащённого излучателем переменного магнитного поля. Датчики исполнения ИПЦЭ418128.002-01, ИПЦЭ418128.002-01Т, ИПЦЭ418128.002-02, ИПЦЭ418128.002-02Т, ИПЦЭ418128.002-04, ИПЦЭ418128.002-04Т дополнительно оснащены приёмным акустическим каналом, что позволяет фиксировать внутритрубный объект по ультразвуковому акустическому сигналу, возникающему при прохождении снаряда у которого отсутствуют металлические части (например, полиуретановые). Датчик сигнализатора МДПС-3 имеет два вида климатического исполнения: У1, ХЛ1. По функциональному назначению датчик сигнализатора МДПС-3 выпускается в следующих исполнениях: - датчик исполнения ИПЦЭ418128.002; - датчик исполнения ИПЦЭ418128.002Т; - датчик исполнения ИПЦЭ418128.002-01; - датчик исполнения ИПЦЭ418128.002-01Т; - датчик исполнения ИПЦЭ418128.002-02; - датчик исполнения ИПЦЭ418128.002-02Т; - датчик исполнения ИПЦЭ418128.002-03; - датчик исполнения ИПЦЭ418128.002-04; - датчик исполнения ИПЦЭ418128.002-04Т; - датчик исполнения ИПЦЭ418128.002-05. Описание и предназначение датчиков сигнализатора МДПС-3 Датчик исполнения ИПЦЭ418128.002 сигнализатора МДПС-3 предназначается для монтажа непосредственно на тело трубы нефте-газопровода в коверах, колодцах и на открытых трубопроводах. Крепление датчика к телу трубы осуществляется при помощи двух магнитных прижимов МП-4. Основной задачей данного датчика является фиксация прохождения внутритрубного объекта по магнитной составляющей. Датчик имеет герметично встроенный в корпус бронированный кабель КВКбШвнг 4×1,5, или КВКбШвнг (А)-ХL 4×1,5, длиной 3 метра, заканчивающийся клеммным соединителем КС-1 исполнения ИПЦЭ 2.004.004-04. Датчик подключается к автоматизированной системе управления технологическими процессами (АСУ ТП) посредством блока питания и регистрации БПР-2. Датчик исполнения ИПЦЭ418128.002Т сигнализатора МДПС-3 функционально подобен датчику исполнения ИПЦЭ418128.002. Отличием данного датчика является интерфейс «Токовая петля 4 - 20 мА» подключения к автоматизированной системе управления технологическими процессами. Датчик исполнения ИПЦЭ418128.002-01 сигнализатора МДПС-3 предназначается для монтажа непосредственно на тело трубы нефте-газопровода с возможностью дальнейшей засыпки грунтом. Основной задачей данного датчика является фиксация прохождения внутритрубного объекта по магнитной и акустической составляющей. Устанавливается на тело трубы и крепится к при помощи двух хомутов-стяжек. Датчик подключается к автоматизированной системе управления технологическими процессами (АСУ ТП) посредством блока питания и регистрации БПР-2. Подключение датчика к АСУ ТП возможно линейным кабелем, диаметр которого не более 14 мм по внешней изоляции. Датчик исполнения ИПЦЭ418128.002-01Т функционально подобен датчику исполнения ИПЦЭ418128.002-01. Отличием данного датчика является интерфейс «Токовая петля 4 - 20 мА» подключения к автоматизированной системе управления технологическими процессами. Датчик исполнения ИПЦЭ418128.002-02 сигнализатора МДПС-3 предназначается для монтажа непосредственно на тело трубы нефте-газопровода на открытый участок без засыпки грунтом. Основной задачей данного датчика является фиксация прохождения внутритрубного объекта по магнитной и акустической составляющей. Устанавливается на тело трубы и крепится к при помощи двух хомутов-стяжек. Датчик подключается к автоматизированной системе управления технологическими процессами (АСУ ТП) посредством блока питания и регистрации БПР-2. Датчик исполнения ИПЦЭ418128.001-02Т функционально подобен датчику исполнения ИПЦЭ418128.002-02. Отличием данного датчика является интерфейс «Токовая петля 4 - 20 мА» подключения к автоматизированной системе управления технологическими процессами. Подключение датчика к АСУ ТП возможно линейным кабелем, диаметр которого не более 14 мм по внешней изоляции. Датчик исполнения ИПЦЭ418128.002-03 сигнализатора МДПС-3 предназначается для монтажа в ковере или в грунт обваловки трубы нефте-газопровода. Основной задачей данного датчика является фиксация прохождения внутритрубного объекта по магнитной составляющей. Датчик ИПЦЭ418128.002-03 не требует непосредственного контакта с телом трубы и монтируется перпендикулярно оси трубопровода на расстоянии 5 - 10 сантиметров выше образующей трубы. Монтаж датчика может производиться непосредственно в грунт обваловки трубопровода, перпендикулярно его оси с последующей засыпкой грунтом. При установке датчика в ковере (колодце), его крепление производится к арматуре трубопровода посредством двух хомутов-стяжек. Датчик подключается к автоматизированной системе управления технологическими процессами (АСУ ТП) посредством блока питания и регистрации БПР-2. Подключение датчика к АСУ ТП возможно линейным кабелем, диаметр которого не более 14 мм по внешней изоляции. Датчик исполнения ИПЦЭ418128.002-04 сигнализатора МДПС-3 функционально подобен датчику исполнения ИПЦЭ418128.002-01. Отличием данного датчика является то, что у него диаметр корпуса составляет 38 мм, что даёт возможность проводить подключение датчика кабелем, диаметр которого до 20 мм по внешней оболочке. Датчик исполнения ИПЦЭ418128.002-04Т функционально подобен датчику исполнения ИПЦЭ418128.002-01Т. Отличием данного датчика является то, что у него диаметр корпуса составляет 38 мм, что даёт возможность проводить подключение датчика кабелем, диаметр которого до 20 мм по внешней оболочке. Датчик исполнения ИПЦЭ418128.002-05 сигнализатора МДПС-3 функционально подобен датчику исполнения ИПЦЭ418128.002 и предназначается для работы в составе переносного сигнализатора «РЕПЕР-3В» исполнения «МДПС-3Р». В корпус датчика герметично вмонтирован кабель марки ÖLFLEX FD855 CP 7G1 длиной 5 метров, второй конец которого посредством гермоввода подсоединён к блоку БПР сигнализатора «РЕПЕР-3В» исполнения «МДПС-3Р». Технические характеристики сигнализатора прохождения очистного устройства МДПС-3 Характеристики Значения Исполнение датчика ИПЦЭ418128.002, ИПЦЭ418128.002-05 Точность определения момента прохождения ВТО места установки датчика, с ± 3 Напряжение питания, В 15 Ток потребления, мА, не более 100 Масса, кг, не более 3 Габаритные размеры, мм, не более Ø 32, L-546 Максимальное расстояние между датчиком и вторичным блоком, м, не более 1200 Крепление на тело трубы прижим магнитного типа Режим работы непрерывный Скорость регистрируемого ВТО, км/ч от 1 до 20 Скорость регистрируемого ВТО с трансмиттером, км/ч от 0 до 20 Исполнение датчика ИПЦЭ418128.002Т (токовая петля 4 - 20 мА) Точность определения момента прохождения ВТО места установки датчика, с ± 3 Питание от токовой петли, рабочее напряжение, В 12 - 24 Ток потребления датчика в режиме ожидания, мА 10 Минимальное рабочее напряжение на датчике не менее, В 10,5 Ток потребления датчика в режиме срабатывания сигнализатора: В  - срабатывание только по акустическому шуму, мА 12 ± 0,5 - срабатывание по сигналу 22 Гц, мА 14 ± 0,5 - срабатывание по акустическому каналу с подтверждением по магнитному сигналу, мА 16 ± 0,5 - диагностический сигнал «Самоконтроль», мА 16 ± 0,5 Длительность сигнала срабатывания, с 90 Длительность сигнала «самоконтроль», с 20 Масса, кг, не более 3 Габаритные размеры, мм, не более Ø 32, L-546 Максимальное расстояние между датчиком и вторичным блоком, м, не более 1200 Крепление на тело трубы прижим магнитного типа Режим работы непрерывный Скорость регистрируемого ВТО, км/ч от 1 до 20 Скорость регистрируемого ВТО с трансмиттером, км/ч от 0 до 20 Исполнение датчика ИПЦЭ418128.002-01 Точность определения момента прохождения ВТО места установки датчика, с ± 3 Напряжение питания, В 15 Ток потребления, мА, не более 100 Масса, кг, не более 3 Габаритные размеры, мм, не более Ø 32, L-717 Максимальное расстояние между датчиком и вторичным блоком, м, не более 1200 Крепление на тело трубы прижим хомут-стяжка Режим работы непрерывный Скорость регистрируемого ВТО, км/ч от 1 до 36 Скорость регистрируемого ВТО с трансмиттером, км/ч от 0 до 36 Диаметр присоединяемого кабеля, мм до 14 Исполнение датчика ИПЦЭ418128.002-01Т (токовая петля 4 - 20 мА) Точность определения момента прохождения ВТО места установки датчика, с ± 3 Питание от токовой петли, рабочее напряжение, В 12 - 24 Ток потребления датчика в режиме ожидания, мА 10 Минимальное рабочее напряжение на датчике не менее, В 10,5 Ток потребления датчика в режиме срабатывания сигнализатора: В  - срабатывание только по акустическому шуму, мА 12 ± 0,5 - срабатывание по сигналу 22 Гц, мА 14 ± 0,5 - срабатывание по акустическому каналу с подтверждением по магнитному сигналу, мА 16 ± 0,5 - диагностический сигнал «Самоконтроль», мА 16 ± 0,5 Длительность сигнала срабатывания, с 90 Длительность сигнала «самоконтроль», с 20 Масса, кг, не более 3 Габаритные размеры, мм, не более Ø 32, L-717 Максимальное расстояние между датчиком и вторичным блоком, м, не более 1200 Крепление на тело трубы прижим хомут-стяжка Режим работы непрерывный Скорость регистрируемого ВТО, км/ч от 1 до 36 Скорость регистрируемого ВТО с трансмиттером, км/ч от 0 до 36 Диаметр присоединяемого кабеля, мм до 14 Исполнение датчика ИПЦЭ418128.002-02 Точность определения момента прохождения ВТО места установки датчика, с ± 3 Напряжение питания, В 15 Ток потребления, мА, не более 100 Масса, кг, не более 3 Габаритные размеры, мм, не более Ø 38, L-620 Максимальное расстояние между датчиком и вторичным блоком, м, не более 1200 Крепление на тело трубы прижим хомут-стяжка Режим работы непрерывный Скорость регистрируемого ВТО, км/ч от 1 до 36 Скорость регистрируемого ВТО с трансмиттером, км/ч от 0 до 36 Исполнение датчика ИПЦЭ418128.002-02Т (токовая петля 4 - 20 мА) Точность определения момента прохождения ВТО места установки датчика, с ± 3 Питание от токовой петли, рабочее напряжение, В 12 - 24 Ток потребления датчика в режиме ожидания, мА 10 Минимальное рабочее напряжение на датчике не менее, В 10,5 Ток потребления датчика в режиме срабатывания сигнализатора: В  - срабатывание только по акустическому шуму, мА 12 ± 0,5 - срабатывание по сигналу 22 Гц, мА 14 ± 0,5 - срабатывание по акустическому каналу с подтверждением по магнитному сигналу, мА 16 ± 0,5 - диагностический сигнал «Самоконтроль», мА 16 ± 0,5 Длительность сигнала срабатывания, с 90 Длительность сигнала «самоконтроль», с 20 Масса, кг, не более 3 Габаритные размеры, мм, не более Ø 32, L-717 Максимальное расстояние между датчиком и вторичным блоком, м, не более 1200 Крепление на тело трубы прижим хомут-стяжка Режим работы непрерывный Скорость регистрируемого ВТО, км/ч от 1 до 36 Скорость регистрируемого ВТО с трансмиттером, км/ч от 0 до 36 Исполнение датчика ИПЦЭ418128.002-03 Точность определения момента прохождения ВТО места установки датчика, с ± 3 Напряжение питания, В 15 Ток потребления, мА, не более 100 Масса, кг, не более 3 Габаритные размеры, мм, не более Ø 32, L-546 Максимальное расстояние между датчиком и вторичным блоком, м, не более 1200 Крепление на тело трубы прижим хомут-стяжка Режим работы непрерывный Скорость регистрируемого ВТО, км/ч от 1 до 36 Скорость регистрируемого ВТО с трансмиттером, км/ч от 0 до 36 Диаметр присоединяемого кабеля, мм до 14 Исполнение датчика ИПЦЭ418128.002-04 Точность определения момента прохождения ВТО места установки датчика, с ± 3 Напряжение питания, В 15 Ток потребления, мА, не более 100 Масса, кг, не более 4 Габаритные размеры, мм, не более Ø 38, L-717 Максимальное расстояние между датчиком и вторичным блоком, м, не более 1200 Крепление на тело трубы прижим хомут-стяжка Режим работы непрерывный Скорость регистрируемого ВТО, км/ч от 1 до 36 Скорость регистрируемого ВТО с трансмиттером, км/ч от 0 до 36 Диаметр присоединяемого кабеля, мм до 20 Исполнение датчика ИПЦЭ418128.002-04Т (токовая петля 4 - 20 мА) Точность определения момента прохождения ВТО места установки датчика, с ± 3 Питание от токовой петли, рабочее напряжение, В 12 - 24 Ток потребления датчика в режиме ожидания, мА 10 Минимальное рабочее напряжение на датчике не менее, В 10,5 Ток потребления датчика в режиме срабатывания сигнализатора: В  - срабатывание только по акустическому шуму, мА 12 ± 0,5 - срабатывание по сигналу 22 Гц, мА 14 ± 0,5 - срабатывание по акустическому каналу с подтверждением по магнитному сигналу, мА 16 ± 0,5 - диагностический сигнал «Самоконтроль», мА 16 ± 0,5 Длительность сигнала срабатывания, с 90 Длительность сигнала «самоконтроль», с 20 Масса, кг, не более 3 Габаритные размеры, мм, не более Ø 38, L-717 Максимальное расстояние между датчиком и вторичным блоком, м, не более 1200 Крепление на тело трубы прижим хомут-стяжка Режим работы непрерывный Скорость регистрируемого ВТО, км/ч от 1 до 36 Скорость регистрируемого ВТО с трансмиттером, км/ч от 0 до 36 Диаметр присоединяемого кабеля, мм до 20 Блока питания и регистрации сигнализатора типа БПР-2 Питание от цепи постоянного тока напряжением, В 24 ± 6 Выходное напряжение, В 15 Потребляемая мощность, В·А, не более 6 Масса, кг, не более 0,18 Габаритные размеры, мм, не более 115×100×23 Сигналы, формируемые в линию «ОУ», «ОУ2», «22 Гц», «А/П» Тип сигнала, формируемый в линию телемеханики «Сухой контакт» Степень защиты от внешних воздействий IP20 Климатическое исполнение УХЛ3 Температура окружающего воздуха, °C от -20 до +40 Датчик сигнализатора исполнения ИПЦЭ418128.001, ИПЦЭ418128.001Т, ИПЦЭ418128.001-01, ИПЦЭ418128.001-01Т, ИПЦЭ418128.001-02, ИПЦЭ418128.001-02Т, ИПЦЭ418128.001-03, ИПЦЭ418128.001-03Т* Вид климатического исполнения У1 Температура окружающей среды, °C от -50 до +50 Степень защиты от внешних воздействий IP68 Взрывозащищённое исполнение с маркировкой взрывозащиты 1ExdIIАТЗХ Примечание: * - по требованию заказчика датчики могут быть выполнены в климатическом исполнении ХЛ1 (от -60 до +50 °C). Комплект поставки сигнализатора прохождения очистного устройства МДПС-3 Наименование Количество Сигнализатор с датчиком исполнения ИПЦЭ418128.002 Блок питания и регистрации сигнализатора БПР2 1 Датчик сигнализатора исполнения ИПЦЭ418128.002 1 Прижим МП-4 2 Руководство по эксплуатации 1 Формуляр 1 Разрешение на применение 1 Сертификат соответствия 1 Клеммный соединитель КС-1 по требованию Сигнализатор с датчиком исполнения ИПЦЭ418128.002Т Датчик сигнализатора исполнения ИПЦЭ418128.002Т* 1 Прижим МП-4 1 Руководство по эксплуатации 1 Формуляр 1 Разрешение на применение 1 Сертификат соответствия 1 Герметик - «Пуласт» 1 Клеммный соединитель КС-1 по требованию Сигнализатор с датчиком исполнения ИПЦЭ418128.002-01 Блок питания и регистрации сигнализатора БПР2 1 Датчик сигнализатора исполнения ИПЦЭ418128.002-01 1 Прижим хомут-стяжка 2 Руководство по эксплуатации 1 Формуляр 1 Разрешение на применение 1 Сертификат соответствия 1 Пресс-клещи ДГ-1 или СТК-1 1 Герметик - «Пуласт» 1 Комплект материалов для дополнительной герметизации «Армопласт» 1 Сигнализатор с датчиком исполнения ИПЦЭ418128.002-01Т Датчик сигнализатора исполнения ИПЦЭ418128.002-01Т* 1 Прижим хомут-стяжка 2 Руководство по эксплуатации 1 Формуляр 1 Разрешение на применение 1 Сертификат соответствия 1 Пресс-клещи ДГ-1 или СТК-1 1 Герметик - «Пуласт» 1 Комплект материалов для дополнительной герметизации «Армопласт» 1 Сигнализатор с датчиком исполнения ИПЦЭ418128.002-02 Блок питания и регистрации сигнализатора БПР2 1 Датчик сигнализатора исполнения ИПЦЭ418128.002-02 1 Прижим хомут-стяжка 2 Руководство по эксплуатации 1 Формуляр 1 Разрешение на применение 1 Сертификат соответствия 1 Клеммный соединитель КС-1 по требованию Сигнализатор с датчиком исполнения ИПЦЭ418128.002-02Т Датчик сигнализатора исполнения ИПЦЭ418128.002-02Т* 1 Прижим хомут-стяжка 2 Руководство по эксплуатации 1 Формуляр 1 Разрешение на применение 1 Сертификат соответствия 1 Клеммный соединитель КС-1 по требованию Сигнализатор с датчиком исполнения ИПЦЭ418128.002- 03 Блок питания и регистрации сигнализатора БПР2 1 Датчик сигнализатора исполнения ИПЦЭ418128.002- 03 1 Прижим хомут-стяжка 2 Руководство по эксплуатации 1 Формуляр 1 Разрешение на применение 1 Сертификат соответствия 1 Пресс-клещи ДГ-1 или СТК-1 1 Герметик - «Пуласт» 1 Клеммный соединитель КС-1 1 Сигнализатор с датчиком исполнения ИПЦЭ418128.002-04 Датчик сигнализатора исполнения ИПЦЭ418128.002-04* 1 Прижим хомут-стяжка 2 Руководство по эксплуатации 1 Формуляр 1 Разрешение на применение 1 Сертификат соответствия 1 Пресс-клещи ДГ-1 или СТК-1 1 Герметик - «Пуласт» 1 Комплект материалов для дополнительной герметизации «Армопласт» 1 Сигнализатор с датчиком исполнения ИПЦЭ418128.002-04Т Датчик сигнализатора исполнения ИПЦЭ418128.002-04Т* 1 Прижим хомут-стяжка 2 Руководство по эксплуатации 1 Формуляр 1 Разрешение на применение 1 Сертификат соответствия 1 Пресс-клещи ДГ-1 или СТК-1 1 Герметик - «Пуласт» 1 Комплект материалов для дополнительной герметизации «Армопласт» 1 Примечание: * - по требованию заказчика поставляется с блоком питания и регистрации БПР2. Функциональная схема датчика исполнения ИПЦЭ418128.002, ИПЦЭ418128.002-05 сигнализатора МДПС-3 Функциональная схема датчика исполнения ИПЦЭ418128.002-01, ИПЦЭ418128.002-01Т, ИПЦЭ418128.002-02, ИПЦЭ418128.002-04, ИПЦЭ418128.002-04Т сигнализатора МДПС-3 Функциональная схема датчика исполнения ИПЦЭ418128.002-03 сигнализатора МДПС-3 Внешний вид и установочные размеры блока питания и регистрации БПР-2 сигнализатора МДПС-3 Установка датчика исполнения ИПЦЭ418128.002-01, ИПЦЭ418128.002-04 сигнализатора МДПС-3 на тело трубы нефте-газопровода с помощью хомутов-стяжек Установка датчика исполнения ИПЦЭ418128.002-03 сигнализатора МДПС-3 в обваловку трубы нефте-газопровода Установка датчика исполнения ИПЦЭ418128.002-03 сигнализатора МДПС-3 в ковере нефте-газопровода Форма заказа сигнализатора прохождения очистного устройства МДПС-3 При заказе необходимо указать: - наименование сигнализатора; - исполнение датчика; - тип или диаметр линейного кабеля; - тип или диаметр трубопровода; - необходимость поставки блока питания на 220 В; - климатическое исполнение «ХЛ1» от -60 до +50 °C (по умолчанию «У1» от -50 до +50 °C). Разрешительная документация и сертификаты на сигнализатор прохождения очистного устройства МДПС-3 У сигнализатора прохождения очистного устройства МДПС-3 имеется Сертификат соответствия ГОСТ Р и Разрешение на применение. Данная документация высылается дополнительно по запросу Потребителя.

48 520 руб.

Томск

СПРА-4, Датчик прохождения скребка СПРА-4-1Д (Ивалюр)

ВВВ  Контроль за движением очистных устройств (ОУ), разделителей и средств внутритрубной диагностики, перемещаемых внутри трубопроводов. **1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ 1.1. НАЗНАЧЕНИЕ** 1.1.1. Сигнализатор прохождения разделителей акустический СПРА-4, далее по тексту – «сигнализатор скребка», предназначен для автоматического контроля прохождения всех видов очистных устройств, а также средств внутритрубной диагностики, движущихся с потоком перекачиваемой жидкости по подземному трубопроводу при различных условиях технологического процесса, и передачи необходимой информации в автоматизированную систему управления нефте- или продуктопроводом. Сигнализатор скребка устанавливается на трубопровод без нарушения его целостности (без врезки в трубу). Сигнализатор скребка имеет блочное исполнение и в основном варианте поставки со-стоит из блоков акустического датчика (БАД), анализатора (БА) и центрального (ЦБ). Дополнительно могут поставляться блок внешнего подключения (БВП) и переносное устройство сигнализации (ПУС), предназначенные для контроля прохождения скребка непосредственно в месте установки БАД. 1.1.2. Блоки акустического датчика, анализатора и внешнего подключения имеют уровень взрывозащиты повышенной надежности против взрыва и предназначены для установки во взрывоопасных зонах класса 2 по ГОСТ P 51330.13-99, ГОСТ P 52350.14-2006 и в зонах класса В-1г наружных установок в соответствии с гл. 7.3 ПУЭ, регламентирующей применение электрооборудования во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей категории IIA, групп Т1, Т2, Т3 по классификации ГОСТ P 51330.5-99 ГОСТ P 51330.11-99 Центральный блок и переносное устройство сигнализации имеют исполнение общего назначения с искробезопасными выходными цепями и могут устанавливаться только вне взрывоопасных зон. 1.1.3. Сигнализатор скребка обеспечивает в момент прохождения очистным устройством места установки акустического датчика: • подачу сигнала в линию связи с аппаратурой линейной телемеханики и сохранение его до подачи сигнала «сброс» (или автоматический сброс через 1 мин.); • световую сигнализацию (загорание светодиода) с центрального блока; • световую и звуковую сигнализацию с блока внешнего подключения и с переносного устройства сигнализации (при его подключении к блоку внешнего подключения); • световую сигнализацию с блока анализатора. 1.1.4.Рабочие условия эксплуатации. Блок акустического датчика: 1) температура окружающей среды от 213 до 323 К (от – 60 до + 50 °С); 2) относительная влажность воздуха до 90% при + 35°С; 3) атмосферное давление 60…106 кПа; 4) питание + 6,5 В / 14 мА Блок анализатора: 1) температура окружающей среды от 213 до 323 К (от – 60 до + 50 °С); 2) относительная влажность воздуха до 90% при + 35 °С; 3) атмосферное давление 60…106 кПа; 4) питание ( ) В / 55 мА Блок внешнего подключения: 1) температура окружающей среды от 213 до 358 К (от – 60 до + 85 °С); 2) относительная влажность воздуха до 100% при + 40 °С; 3) атмосферное давление 60…106 кПа; 4) питание – 13,5 В / 55 мА Переносное устройство сигнализации: 1) температура окружающей среды от 263 до 323 К (от -10 до +50 °С); 2) относительная влажность воздуха до 95% при + 35 °С; 3) атмосферное давление 60…106 кПа; 4) питание – 9 В / 12 мА Центральный блок: 1) температура окружающей среды от 253 до 313 К (от – 20 до + 40 °С); 2) относительная влажность воздуха до 95% при + 30 °С; 3) атмосферное давление 60…106 кПа; 4) питание от сети (220-22) В частотой (50 – 0,5) Гц / 32 мА. 1.2. ТЕХНИЧЕСКИЕ ДАННЫЕ 1.2.1. Точность определения момента прохождения ОУ места установки датчика ± 2 с. 1.2.2. Питание от сети переменного тока напряжением (220 ± 22) В и частотой (50 ± 0,5) Гц. 1.2.3. Имеется возможность автономного питания через блок внешнего подключения от источника постоянного тока напряжением ( ) В или двух батарей 3336Л. 1.2.4. Частота канала регистрации (165 ± 3) кГц. 1.2.5. Уровень собственных шумов, приведенный к входу в полосе пропускания прибора, не более 1,5 мкВ. 1.2.6. Соотношение сигнал / шум при срабатывании сигнализатора скребка – не менее 20 дБ. 1.2.7. Общая электрическая мощность, потребляемая прибором, не более 7 ВА. 1.2.8. Режим работы непрерывный; 1.2.9. Габаритные размеры блоков, мм: Блок акустического датчика 85 -150 -195; Блок анализатора 146 -150 -224; Блок внешних подключений 88 -146 -220; Переносное устройство сигнализации 90 -128 -194; Центральный блок 124(112) -215(190) -290(286); 1.2.10. Масса блоков, кг: Блок акустического датчика 2,0; Блок анализатора 2,5; Блок внешних подключений 1,0; Переносное устройство сигнализации 1,0; Центральный блок 2,5; Общая масса прибора в зависимости от комплектности 1Д, 2Д, 3Д, соответственно: 8; 12,5; 17; 1.2.11. Длины соединительных кабелей, м: Блок БАД – блок БА 3; Блок БА – блок БВП 5; Блок БВП – блок ПУС 30; Блок БА – блок ЦБ или блок БВП – блок ЦБ до 1000; 1.2.12. Степень защиты от проникновения твердых тел и воды по ГОСТ 14254-80: Блок БАД: IP68; Блок БА: IP68; Блок БВП: IP65; Блок ПУС: IP54; 1.2.13. Маркировка взрывозащиты по ГОСТ 22782.5-78: Блок БАД: «2ExicIIAT3 В комплекте СПРА-4»; Блок БА: «2ExicIIAT3 В комплекте СПРА-4»; Блок БВП: «2ExicIIAT3 В комплекте СПРА-4»; Блок ЦБ: «ExicIIA В комплекте СПРА-4»; Блок ПУС: «ExicIIA В комплекте СПРА-4». 1.4. УСТРОЙСТВО И РАБОТА ПРИБОРА 1.4.1. Принцип работы прибора основан на регистрации акустического излучения (акустической эмиссии, шума), сопровождающего перемещение очистного устройства по нефте- продуктопроводу, в частотном диапазоне выше 100 кГц. В этом частотном диапазоне на работу устройства не влияют шумы перемещаемой по трубопроводу жидкости, шумы движущихся рядом транспортных средств и работающих вблизи механизмов (электродвигателей, насосов и пр.). Акустическое излучение, возникающее при проходе скребка, является результатом следующих процессов: 1) трения манжет о стенку трубопровода, 2) кавитации, т. е. образования и схлопывания газовых пузырьков, обусловленных сильным локальным понижением давления в жидкости вследствие больших скоростей истечения при перетоках жидкости между стенкой трубы и манжетами ОУ. Кавитация сопровождается мощным звуковым излучением в диапазоне частот от единиц герц до сотен килогерц. Это дает возможность с высокой достоверностью через стенку трубы и плёночную изоляцию регистрировать момент прохождения очистным устройством места установки акустического датчика, исключая при этом ложные срабатывания прибора. 1.4.2. Работа прибора. Акустическое излучение с помощью преобразователя 1 преобразуется в электрический сигнал, который усиливается предварительным полосовым усилителем 2 и поступает для дальнейшей обработки в блок анализатора. Преобразователь 1 и усилитель 2 входят в состав блока акустического датчика. Сигнал, поступающий на аттенюатор 3 блока анализатора, может быть подвергнут различной (в зависимости от режима работы прибора) степени ослабления. К выходу аттенюатора подключен основной полосовой усилитель 4, который обеспечивает усиление сигнала до уровня, необходимого для надежного срабатывания компаратора 5. С выхода компаратора на счётный вход группового счётчика 7 по-ступают импульсы, появление которых обусловлено превышением амплитуды сигнала с выхода усилителя 4 над уровнем срабатывания компаратора 5. При достаточной интенсивности следования импульсов, групповой счётчик 7 успевает досчитать до необходимого значения, при этом на его выходе устанавливается уровень лог. «1». Генератор временных меток 6 вырабатывает короткие импульсы, необходимые для работы коммутатора 8, такие же импульсы, но с некоторой задержкой по времени, поступают в качестве сигнала сброса на групповой счётчик 7, обе импульсные последовательности имеют период около 0,1 с. Если в момент поступления импульса с генератора 6 на управляющий вход коммутатора 8 с группового счётчика 7 по-ступает лог. «1», коммутатор выдает импульс на счётный вход счётчика подтверждений 9; если же с выхода счётчика 7 поступает уровень лог. «0», импульс с коммутатора 8 подается на вход сброса счётчика 9.

89 600 руб.

Томск

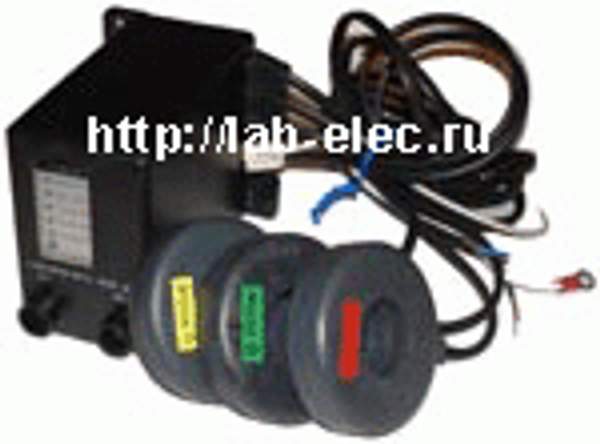

ЭКР-3-625

НазначениеЭлектронный контроллер расцепителя ЭКР3 предназначен для непрерывного контроля токов в цепях питания 3-х фазных электроустановок (ЭУ) переменного тока промышленной частоты 50 Гц напряжением 220/380 В (асинхронных электродвигателей, трансформаторов и другого электрооборудования) и защитного отключения нагрузки при возникновении аварийных режимов, с целью повышения надёжности их работы и увеличения срока службы. При косвенном подключении через трансформаторы тока электронный контроллер расцепителя ЭКР3 может использоваться в линиях на любое напряжение.Описание устройства защитыЭлектронный контроллер расцепителя ЭКР3 осуществляет непрерывный контроль токов в трех фазах обслуживаемой электроустановки и при выявлении аварийных режимов отключает ее. Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях: по уровню минимальной нагрузки (с регулируемой задержкой срабатывания); по уровню тока перегрузки (с регулируемой задержкой срабатывания); по уровню тока максимальной защиты (с регулируемой задержкой срабатывания); по уровню сверхтока (с нерегулируемой задержкой срабатывания).Условное обозначение электронного контроллера расцепителя ЭКР при заказе: Э К Р(1) - (2) - (3) 1 - номер модели (1, 2 или 3); 2 - номинал модели по диапазону тока (12.5, 25, 62.5, 125, 250, 625); 3 - Р - модификации с электромагнитным реле в качестве управляющего ключа и универсальным блоком питания. Электронный контроллер расцепителя ЭКР3 предназначен для работы совместно с пультом управления ПУ-04 (входит в комплект поставки по требованию заказчика).Электронный контроллер расцепителя ЭКР3 регистрирует и сохраняет в памяти значения контролируемых токов и режимных уставок на момент защитного отключения, а также сохраняет информацию о причине аварии. Контроллер ЭКР3 сохраняет в памяти параметры 8-ми последних по времени аварийных отключений.В ЭКР3 защитное отключение осуществляется путем кратковременного (100 мс) переключения управляющего контакта, воздействующего на исполнительный орган: электромагнит контактора или пускателя, электромагнит спускового механизма автоматического выключателя (расцепителя). Управляющий контакт контроллера коммутирует цепь постоянного или переменного тока до 20 А и работает на замыкание/размыкание (режим задается потребителем) цепи управления при аварийном отключении.В моделе ЭКР-3-12,5 предусмотрена возможность установки коэффициента трансформации для обеспечения прямого отсчета контролируемого тока, что дает возможность косвенного подключения к контролируемой электролинии через стандартные трансформаторы тока с номинальным вторичным током 5А.Для обеспечения прямого отсчета контролируемого тока в моделе ЭКР-3-12,5 предусмотрена возможность установки коэффициента трансформации ТТ: Ктр= (I1 / I2) /,N где:I1 - номинальный первичный ток ТТ; I2 - номинальный вторичный ток ТТ; N - коэффициент умножения вторичного тока ТТ, равный числу витков провода вторичной цепи, пропущенных через окно каждого датчика тока контроллера. Питание контроллеров осуществляется от сети переменного тока напряжением (180 ÷ 420) В частотой 50 Гц. Питание контролеров модификаций «Р» переменного напряжения 50…420 В частотой 45…5000 Гц либо от сети постоянного тока 50…600 В. Мощность потребляемая контроллером - не более 20 ВА.Монтаж на DIN-рейку шириной 35 мм или на винтовые соединения.Габаритные размеры ДхШхВ 105х75х78мм.Электронный контроллер расцепителя ЭКР3 изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150-69 и предназначено для работы при температуре окружающей среды от -50 до +50°С при относительной влажности до 95%.Отличие контроллера ЭКР1 от контроллера ЭКР2 Контроллер ЭКР-1 имеет в своем составе программируемый таймер, обеспечивающий возможность автоматического подключения/отключения нагрузки по заданной программе в реальном масштабе времени. Число программируемых циклов "включение-отключение" в течение суток - от 1 до 10, разрешение по времени 1 мин. Контроллер ЭКР-2 таймера не имеет.. Контроллер ЭКР-1 сохраняет в памяти параметры четырех последних по времени аварийных отключений. Контроллер ЭКР-2 сохраняет в памяти параметры восьми последних по времени аварийных отключений. Управляющий контакт контроллера ЭКР-1 работает на размыкание цепи управления при аварийном отключении. Управляющий контакт контроллера ЭКР-2 может работать как на размыкание, так и на замыкание контакта управления при аварийном отключении (режим задается уставками).Внешний вид контроллера ЭКР3 1 - вывод "ПИТАНИЕ" 2 - вывод "КОНТАКТОР" 3 - вывод "НЕЙТРАЛЬ" 4 - цветная метка 5,6,7 - датчики тока 8 - индикатор "РАБОТА" 9 - индикатор "АВАРИЯ" 10 - ИК-приемник контроллера 11 - ИК-излучатель контроллера 12 - дисплей реле 13 - кнопка "ПИТАНИЕ" 14 - кнопка "ВЫБОР ПАРАМЕТРА" 15,16 - кнопка "ВЫБОР СТРАНИЦЫ" 17,19 - ИК-излучатель пульта 18 - ИК-приемний пульта Технические характеристикиЭлектронные контроллеры расцепителя ЭКР3 изготавливаются шести типономиналов: ЭКР-3-12,5; ЭКР-3-25; ЭКР-3-62,5; ЭКР-3-125; ЭКР-3-250; ЭКР-3-625 соответствующих пределу контролируемых токов в амперах. Модель Контролируемые токи, А Шаг, А ЭКР-3-12,5 2...100 0.1 ЭКР-3-25 4...200 0.2 ЭКР-3-62,5 10...500 0,5 ЭКР-3-125 20...1000 1 ЭКР-3-250 40...2000 2 ЭКР-3-625 100...5000 5 Выбор контроллера ЭКР3 по мощности электродвигателя Модель Рекомендуемые значения Iном, А Рекомендуемые ЭУ по мощности, кВт ЭКР-3-12,5 3…12,5 0,75…4 ЭКР-3-25 6...25 2,2...7,5 ЭКР-3-62,5 15…62,5 7,5… 30 ЭКР-3-125 30...125 15...55 ЭКР-3-250 60…250 30...132 ЭКР-3-625 150…625 75… св. 320 Вес контроллера ЭКР3 с трансформаторами тока Модель Вес реле, кг Диаметр трансформаторов, мм ЭКР-3-12,5 0,6 21х62х20 ЭКР-3-25 0,6 21х62х20 ЭКР-3-62,5 0,6 21х62х20 ЭКР-3-125 0,9 42х90х24 ЭКР-3-250 0,9 42х90х24 ЭКР-3-625 1,2 65х122х25 *Примечание: по индивидуальному заказу возможно исполнение трансформаторов любого типоразмера для всех моделей ЭКР-3-12,5; ЭКР-3-25; ЭКР-3-62,5; ЭКР-3-125; ЭКР-3-250; ЭКР-3-625.Комплект поставки контроллера ЭКР3Электронный контроллер расцепителя ЭКР3 с трансформаторами тока - 1штПаспорт на контроллер ЭКР3 - 1штПульт управления ПУ-04* - 1шт*Примечание: Пульт управления ПУ-04 входит в комплект поставки по требованию заказчика и оплачивается отдельно!Технический паспорт на контроллер ЭКРЗаказать можно на сайте производителя: lab-elec.ru

8 260 руб.

Томск

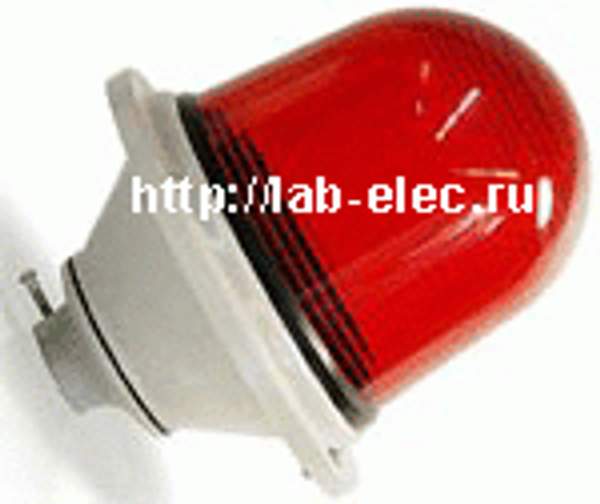

ЗОМ

НазначениеЗаградительные огни (светильники сигнальные) ЗОМ, предназначены для обозначения высотных объектов (препятствий) представляющих опасность для передвижения воздушного транспорта (крановые установки, высотные сооружения и дома, дымоходные трубы, ретрансляционные мачты, аэродромы), световой маркировки протяженных объектов и для постоянного свечения на наземных объектах в качестве сигнального огня. Приняты Департаментом Воздушного транспорта для замены светильников ЗОЛ-2 и ЗОЛ-2М.Внешний вид фонаря ЗОМЗаградительный огонь малой интенсивности - ЗОМ.Прибор светосигнальный ЗОМ устанавливается на трубу с наружной резьбой G3/4-B и контрится винтом М6 в основании.Технические характеристики Климатическое исполнение: УХЛ, категория размещения 1 по ГОСТ 15150; Группа условий эксплуатации М3 по ГОСТ 17516.1; Степень защиты: IP54, по ГОСТ 14254; Огни устойчивы к воздействию: инея, дождя, соляного тумана, динамического действия пыли, вибрационных нагрузок, солнечной радиации, резкой смены температуры (теплового удара); Напряжение питания: 220V, 50/60 Гц; Потребляемая мощность: 100W; Светофильтр: прозрачный, красный; Материал корпуса: поликарбонат; Масса: не более 2 кг.Светотехнические характеристики Источник света – лампа накаливания 75W, светодиодная лампа, энергосберегающая. Средний срок службы лампы: 2000 часов. Режим работы: непрерывный; Излучение: всенаправленное, цвет-красный. Угол рассеивания: нормированное значение 10°, фактическое 62°; Сила света в направлении +6°: нормированное значение 10 кд, фактическое 23 кд; Сила света в направлении +10°: нормированное значение 10 кд, фактическое 24 кд; Сила света в направлении -6°: значение не нормируется, фактическое значение 22 кд; Средняя сила света в направлениях -50° + 50°: значение не нормируется, фактическое значение 20 кд. Устойчив к воздействию внешней среды при температуре воздуха – от -50°С до +50°С, относительная влажность 100% при температуре +25°С. Средний срок службы 10 лет. Основные требования к монтажу и эксплуатации Светильники ЗОМ крепятся при помощи держателя (штанги) на крышах зданий, столбах, мачтах и т. д. При смене лампы необходимо верхнюю часть огня отвернуть от его основания и проследить за тем, чтобы при сборке прокладка была установлена на место. Протирку светофильтра производить по мере загрязнения чистой ватой, мягкой фланелью или замшей без использования растворяющих и абразивных веществ. После очистки плафон следует протирать ватой, смоченной в спирте. Упаковка Упаковка заградительного огня по ГОСТ 23216 для условий хранения 2 (с) ГОСТ 15150. Светильники ЗОМ упаковывают в транспортную тару, обеспечивающую их сохранность и защиту от механических повреждений и атмосферных осадков. Техника безопасностиДля обеспечения безопасности при эксплуатации заградительного огня ЗОМ запрещается: Производить замену лампы на источник света с боле низким показателем силы света; Производить любые работы с заградительными огнями ЗОМ при включённом напряжении; Сборку и эксплуатацию заградительного огня ЗОМ с повреждённой изоляцией. При монтаже и эксплуатации заградительного огня ЗОМ необходимо руководствоваться правилами устройств электроустановок (ПУЭ). ПримечаниеЛампа накаливания в комплект поставки светильника ЗОМ не входит.По требованию заказчика допускается поставка светильника ЗОМ с бесцветным прозрачным компаком. Заказать можно на сайте производителя: lab-elec.ru

5 900 руб.

Томск

ДПС-7В

Назначение Сигнализатор прохождения очистного устройства ДПС-7В предназначен для фиксации момента и установления факта прохождения внутритрубного объекта (очистного устройства, разделителя, снаряда дефектоскопа - в дальнейшем ВТО) по трубопроводу.Описание устройстваДатчик сигнализатора ДПС-7В имеет взрывозащищенное исполнение с маркировкой взрывозащиты 1ExdIIАТЗХ и может применяться в соответствии с ГОСТ Р 51330.13 гл. 7.3 ПУЭ во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей категорий IIА, групп Tl, T2, ТЗ по классификации ГОСТ Р 51330.11 Сигнализатор ДПС-7В может работать как автономно, так и в составе АСУ.Принцип работы сигнализатора ДПС-7В основан на синхронном приеме и регистрации непрерывных ультразвуковых шумов и мгновенных флуктуаций магнитного поля, одновременно возникающих при движении ВТО по трубопроводу в месте его прохождения. Кроме того, датчик сигнализатора осуществляет прием и регистрацию переменного магнитного поля 22±1 Гц, что дает дополнительную возможность фиксировать прохождение ВТО, оснащенного трансмиттером (излучателем переменного магнитного поля). В момент прохождения ВТО места установки датчика сигнализатора, последний формирует соответствующий сигнал в линию, соединяющую датчик с блоком питания и регистрации, который формирует в цепь АСУ ТП сигнал, фиксирующий факт прохождения ВТО.Сигнализатор ДПС-7В (по требованию заказчика) комплектуется одним из двух типов блоков питания и регистрации: БПР-2 или БПР-3, которые отличаются напряжением питания, конструктивом. Блок питания и регистрации БПР-2, блок питания и регистрации БПР-3 подают в цепь АСУ ТП сигналы, фиксирующие факт прохождения ВТО, наличие акустической составляющей, наличие переменной составляющей 22 Гц, а также сигналы, отражающие исправность сигнализатора.В сигнализаторе реализован режим дистанционного контроля работоспособности датчика. Предусмотрена функция определения неисправности линии, соединяющей датчик с блоком питания и регистрации - обрыв или короткое замыкание.Варианты исполненияДатчик сигнализатора ДПС-7В выпускается в двух исполнениях: -датчик сигнализатора ДПС-7В исполнения ИПЦЭ418128.001 -датчик сигнализатора ДПС-7В исполнения ИПЦЭ418128.001-01Датчик сигнализатора ДПС-7В исполнения ИПЦЭ418128.001 для монтажа линейного кабеля имеет герметично вмонтированный в корпус датчика кабель КВВГ 4х1,5 в защитном металлорукаве, длинной 3 м., заканчивающийся клеммным соединителем КС-1. Допускается использование других клеммных коробок удовлетворяющих требованиям взрывозащиты и герметичности.Датчик сигнализатора ДПС-7В исполнения ИПЦЭ418128.001-01 совмещает датчик с клеммным отсеком, который герметизируется разборным токовводом Датчик подключается в линию посредством клеммного отсека, в который монтируется линейный кабель КВКбШв 4х1,5.При монтаже датчика сигнализатора ДПС-7В исполнения ИПЦЭ418128.001-01 на тело трубы непосредственно в грунт, проводится дополнительная герметизация клеммного отсека саморасширяющимся герметиком «Пуласт».Технические характеристики Сигнализатор ДПС-7В имеет два независимых канала регистрации СОД.Принцип работы первого канала основан на одновременном приеме и регистрации ультразвуковых колебаний и возмущений магнитного поля, создаваемых движущимся объектом СОД. Второй канал осуществляет прием и регистрацию переменного низкочастотного магнитного поля (22Гц), создаваемого объектом СОД, оснащенным трансмиттером (излучателем). Имеет повышенную помехозащищенность по отношению к сигнализаторам, детектирующим объект СОД только по акустическому шуму. В состав сигнализатора ДПС-7В входят: блок датчика с кольцевым магнитным прижимом, блок питания и регистрации. Сигнализатор поставляется комплектно с клеммным соединителем КС-1. Блок датчика сигнализатора (маркировка взрывозащиты 1Exd IIAT3X) и клеммный соединитель КС-1 (маркировка взрывозащиты 1Exd IIAT3) соединенные 3-х метровым кабелем в металлорукаве, смонтированы в заводских условиях, что обеспечивает герметичность данного узла. Корпус блока датчика сигнализатора, выполненный из нержавеющей стали, что обеспечивает степень защиты от внешних воздействий IP68. Рабочая температура ‑50 °С ÷ +50 °С. Прост при монтаже. Крепится непосредственно на тело трубы магнитным прижимом. Блок питания и регистрации сигнализатора БПР-2 или БПР-3 монтируется в блок - боксе. Степень защиты от внешних воздействий IP20 .Рабочая температура - 20 °С ÷ +50 °С. Сигнализатор ДПС-7В работает как в составе АСУ трубопроводного транспорта, так и автономно. Технические характеристики Значение Регистрирует объекты СОД, при скорости их движения, км/ч 1-10 Точность определения момента прохождения объекта СОД, с 3 Мощность потребляемая прибором, не более ВА 12,5 Масса комплекта, кг 5 Габаритные размеры блока датчика, мм 32x355 Комплект поставкиВ комплект поставки сигнализатора прохождения очистного устройства ДПС-7В входят: Датчик сигнализатора - 1 шт; *Блок питания и регистрации сигнализатора БПР2 или БПР3 - 1 шт; Прижим МП-5 - 1 шт; Клемный соеденитель КС-1 - 1 шт; Техническое описание и инструкция по эксплуатации - 1 шт; *Примечание: При заказе нужно указывать БПР-2 (24В) или БПР-3 (220В).Технический паспорт на сигнализатор ДПС-7В Заказать можно на сайте производителя: lab-elec.ru

76 700 руб.

Томск

Видеодиагностика

Установление места засора и его причины с помощью телеинспекции (видеосъемка трубы изнутри). Чистка канализации – уничтожение любых заторов, с помощью электромеханической машины. Кабель 40 метров. Спираль (трос) 20 метров. Звоните сот. 940-220.Устраняем засоры и проводим телеинспекцию труб.

300 руб.

Томск
