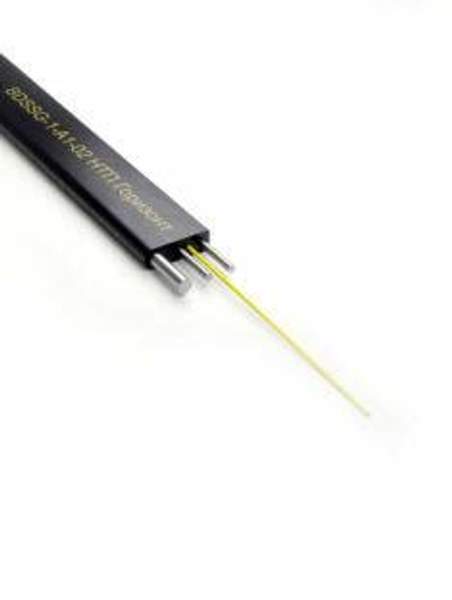

Дата: 09.07.2024 г. - Цена: договорная Распределенный сенсор деформации предназначен для контроля деформаций протяженных стальных и железобетонных конструкций, таких как нефте- и газопроводы, фундаментные плиты большой площади. Распределенный сенсор деформации BDSSG-C работает на принципе рассеивания Мандельштама-Бриллюэна, при котором сдвиг частоты отраженного оптического сигнала зависит от температуры и деформации. Оптическое волокно размещено в распределенном датчике деформации таким образом, чтобы максимально передать деформацию объекта мониторинга на деформацию волокна, не допуская его разрушения в широком диапазоне деформаций.
Распределенный волоконно-оптический сенсор деформации применяется совместно с распределенным сенсором температуры BDTSG-C.
Область применения:
– системы мониторинга строительных конструкций
– мониторинг напряжений и деформаций в фундаментной плите
– мониторинг напряжений и деформаций в трубопроводах
Особенности исполнения:
-индивидуальная калибровка каждого сенсора
-большое допустимое растягивающее усилие
Технические характеристики:
Параметр Значение
Диапазон измерения продольной деформации, % от длины измерительной базы ±0,5
Абсолютная погрешность измерения деформации 100 мкм/м
Стойкость к раздавливающим нагрузкам, Н/см не менее 300
Максимально-допустимые растягивающие усилия, Н не менее 220
Минимальный допустимый радиус изгиба, диаметр кабеля не более 20
Тип оптического волокна Одномодовое, совместимое с ITU-T G.652 или G.657
Температура, °С
-хранения от -40 до 50
-монтажа* от -30 до +40
-эксплуатации от -60 до +60
Гарантийный срок эксплуатации, лет 3
Срок эксплуатации, лет не менее 20
|
