Универсальный поворотный механизм, подшипник с резьбовыми отверстиями

Поворотный механизм: шариковый подшипник с резьбовыми отверстиями для различных способов крепления. Оригинальное изделие, не продается на маркетплейсах и у других поставщиков. Механизм подходит к столам из ЛДСП, дерева, МДФ - любых материалов, которые вы сможете просверлить или ввернуть саморезы.
Цены:

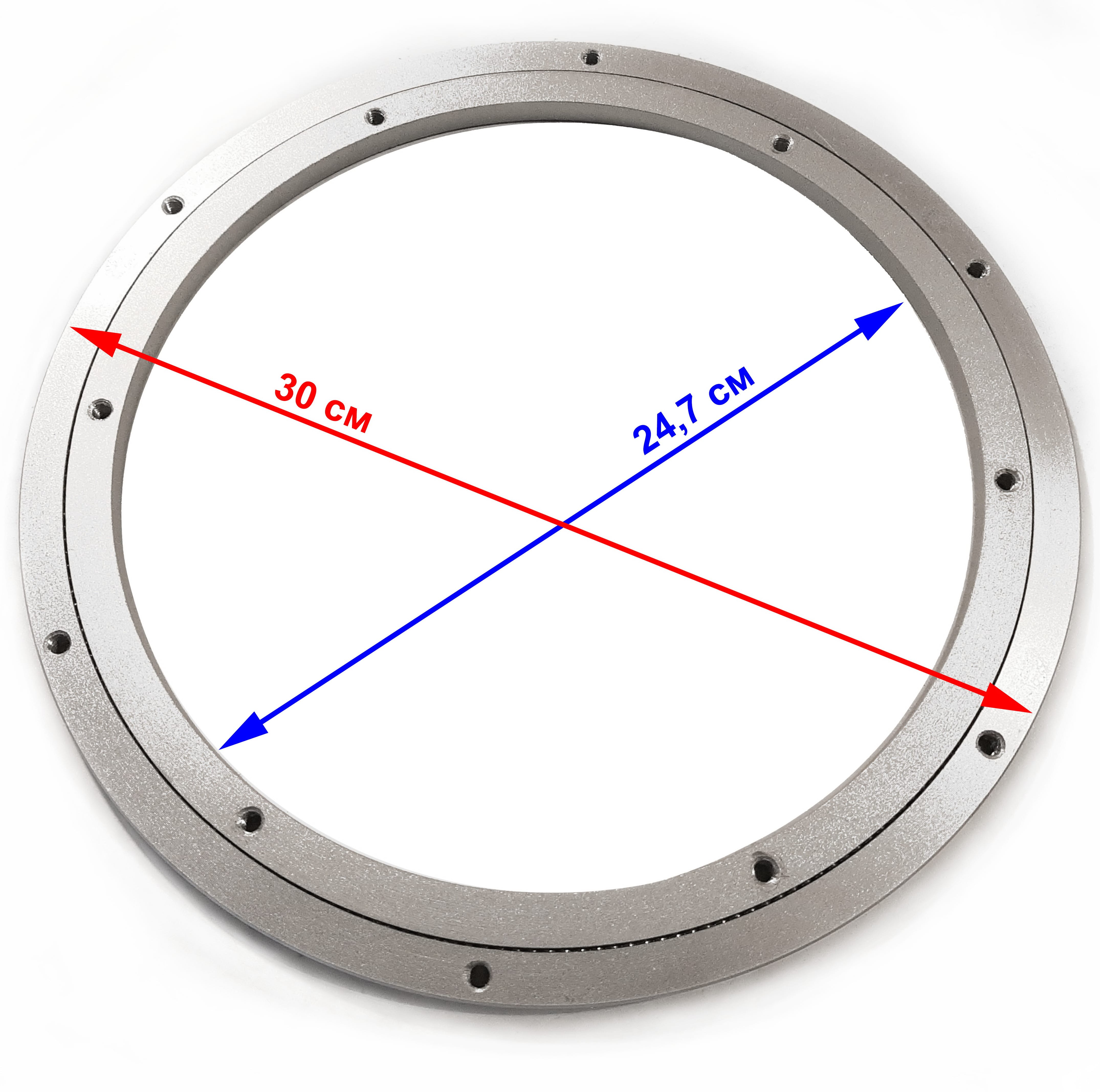

MT-30. Механизм диаметром 30 см. Нагрузка до 50 кг. Высота 1 см. Вес 0,6 кг. Цена 2840 р.

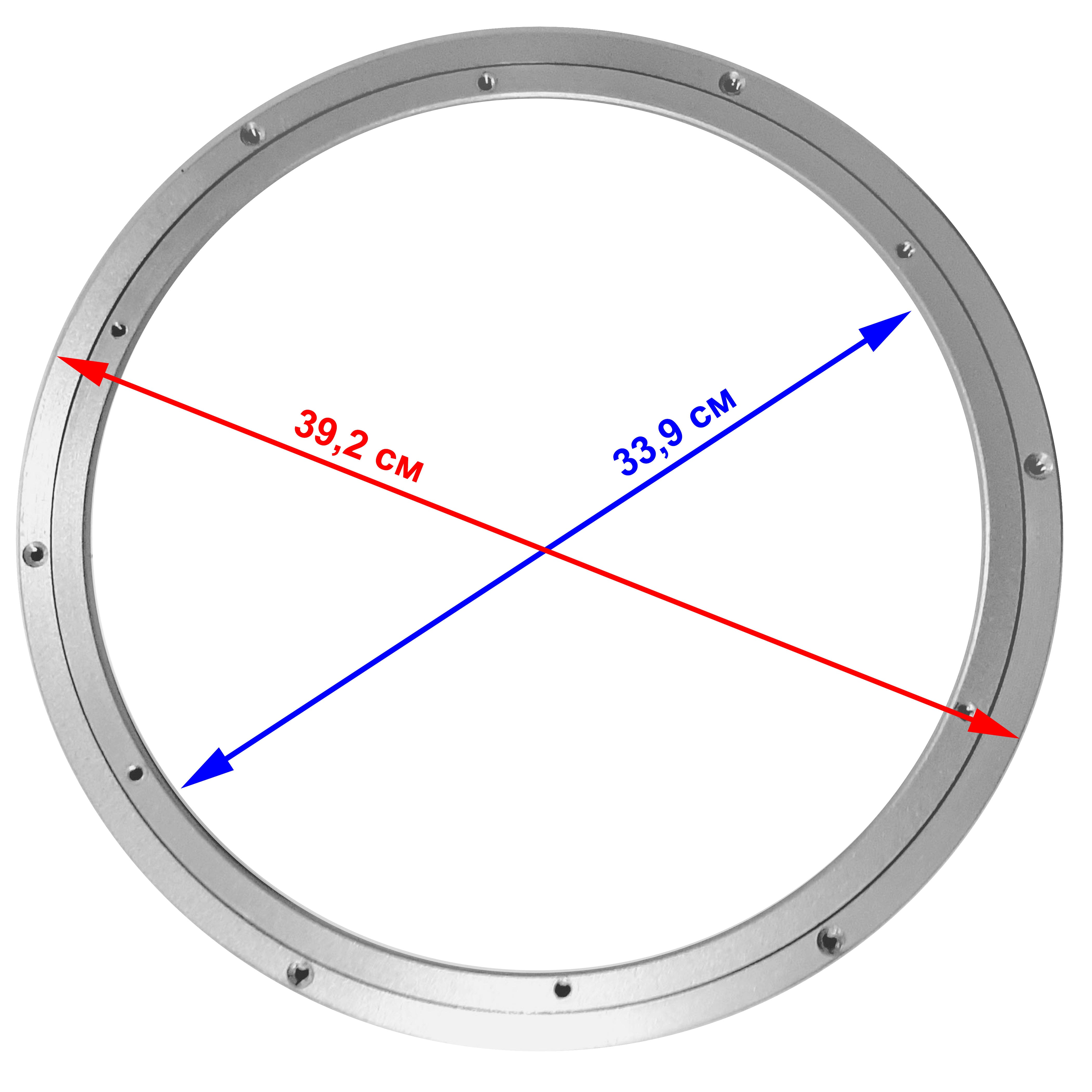

MT-40. Механизм диаметром 39,2 см. Нагрузка до 80 кг. Высота 1 см. Вес 0,8 кг. Цена 3290 р
MT-58. Механизм диаметром 58 см. Нагрузка до 120 кг. Высота 1,3 см. Вес 1,5 кг. Цена 5920 р
Механизм крепится:
1) Между крутящимся кругом в центре стола и основной столешницей (получится несъёмный крутящийся центр) или
2) Между крутящимся кругом и опорным основанием (такой крутящийся центр не крепится к столу, просто ставится). Опорное основание вы изготовите самостоятельно, это может быть круг или квадрат подходящего размера из фанеры, МДФ, ЛДСП и т.д.

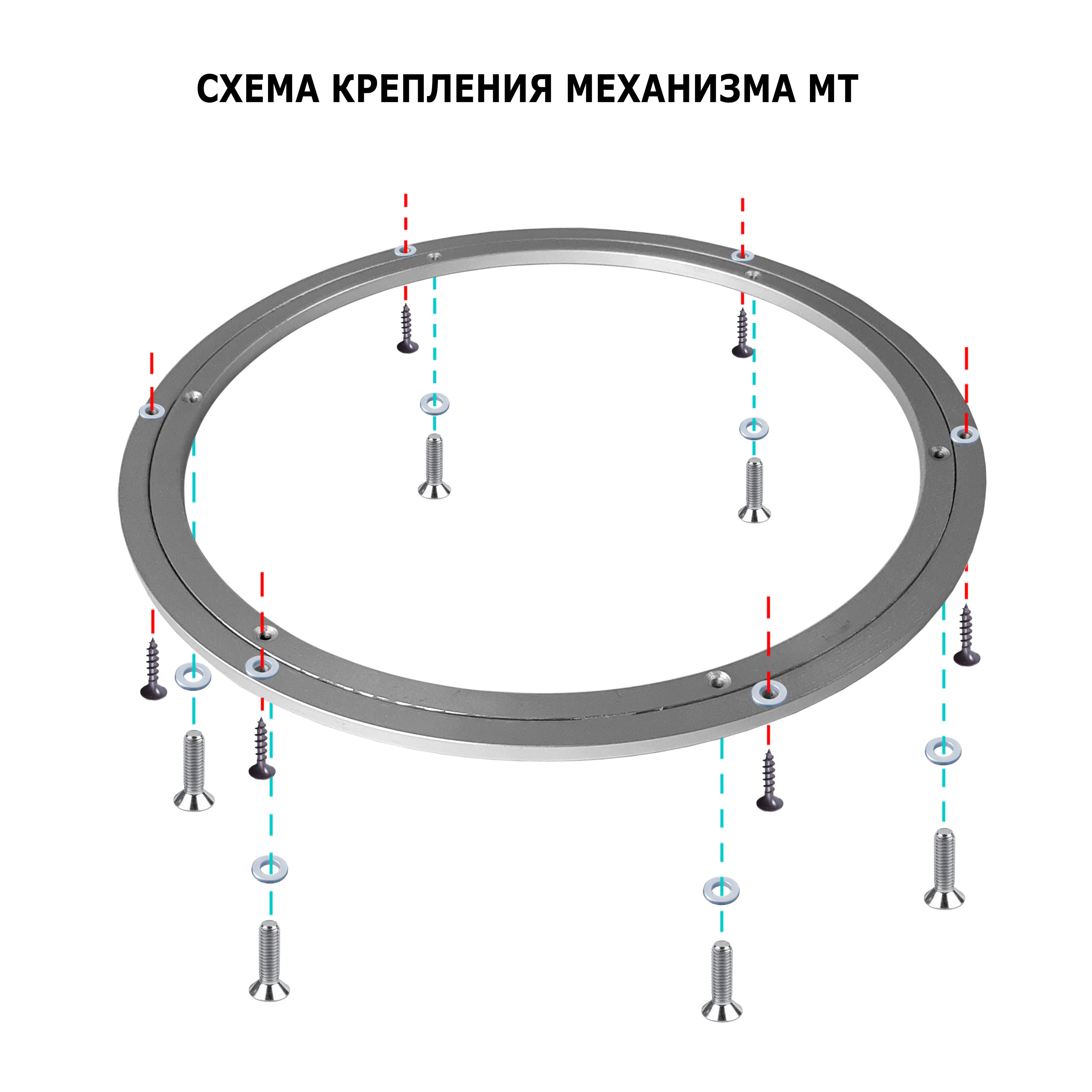

Механизм MT универсален:

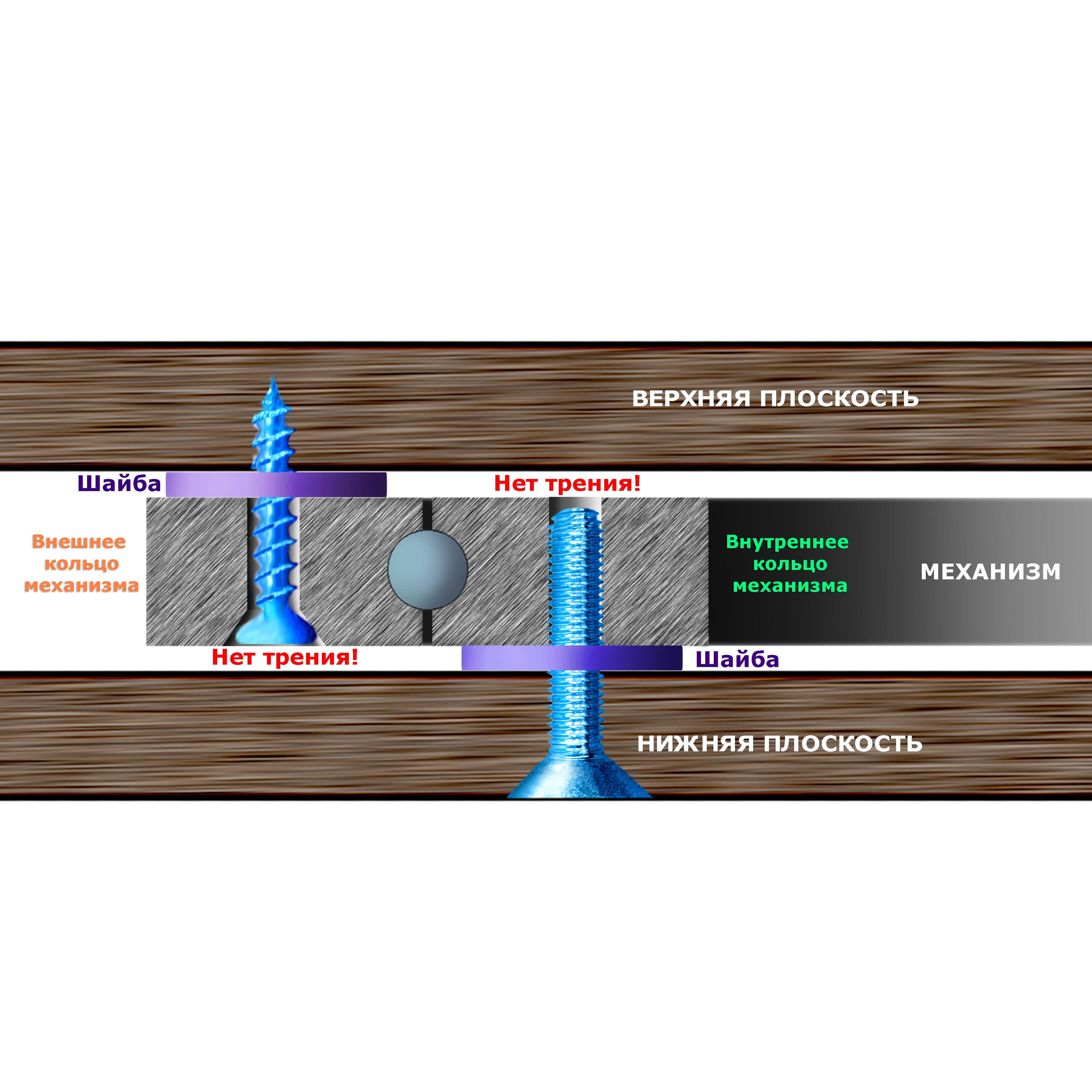

- Можно крепить винтами М6, для этого все отверстия имеют соответствующую резьбу.

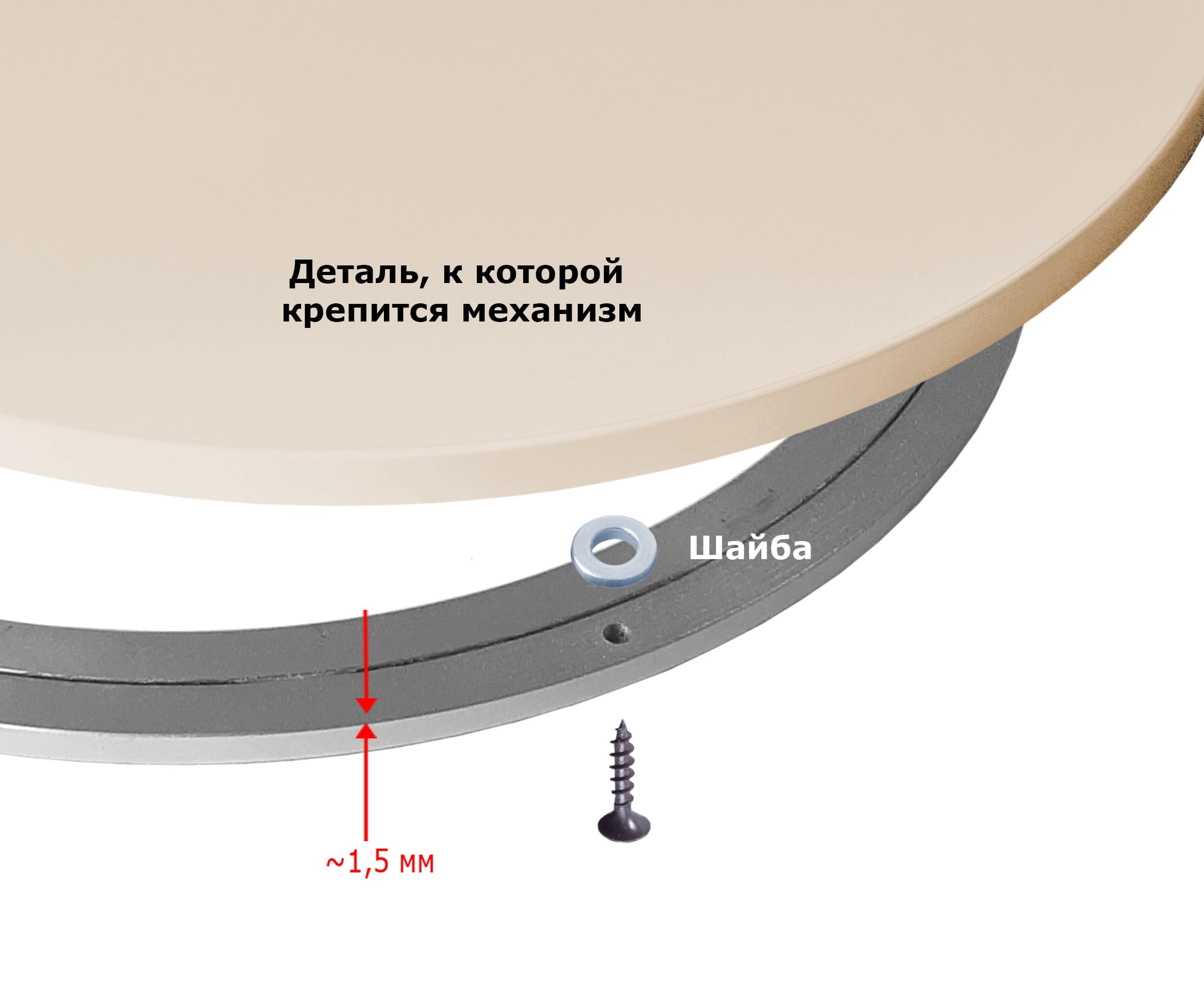

- Можно крепить саморезами и винтами М4/М5, для этого отверстия имеют углубления (зенковки) под головки саморезов/винтов.
- Можно крепить на двухсторонний скотч.
Как применять механизмы серии MT, примеры:

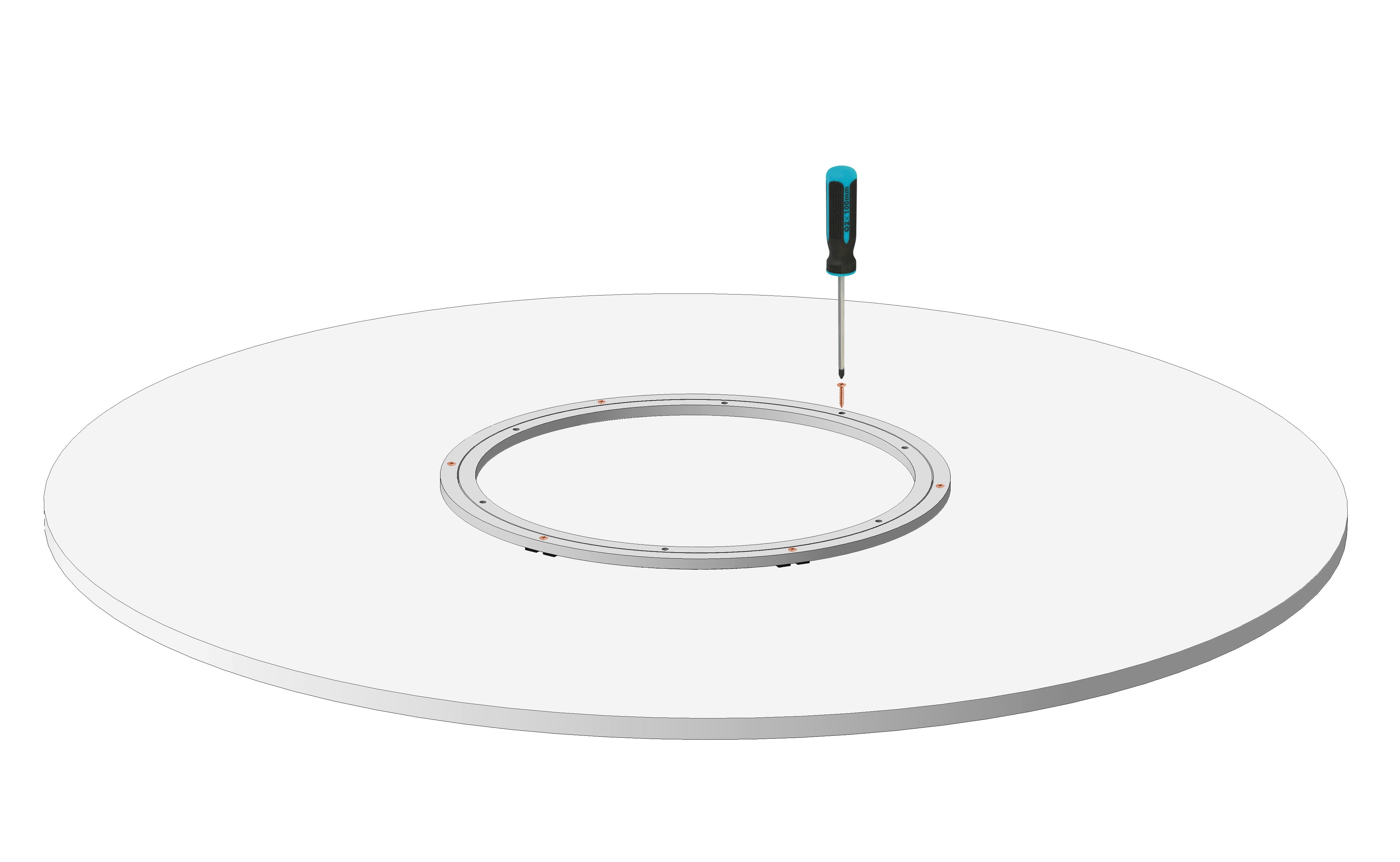

Пример 1. Механизм MT устанавливаем между крутящимся кругом и столом, получается несъёмный крутящийся центр:
Пример 2. Механизм MT закрепляем между крутящимся кругом и опорным основанием (основание - круг или квадрат), получается съёмный крутящийся центр стола:

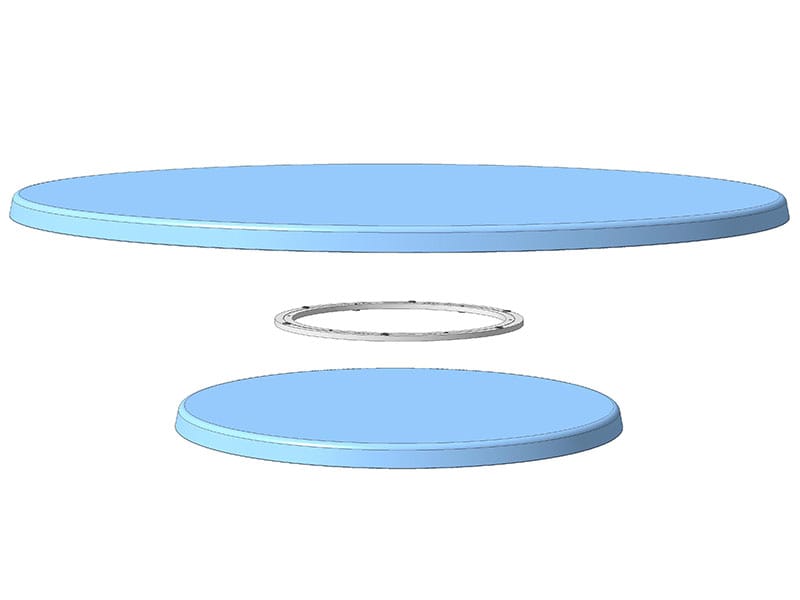

Пример 3. Увеличиваем размеры поворотного механизма, чтобы надёжно поставить на него большой вращающийся круг. Для этого механизм MT закрепляем винтами между двумя пластинами. Получается "сэндвич" из двух "блинов", где начинка - кольцевой механизм. Пластины могут быть круглые, квадратные, восьмиугольные (квадрат со спиленными углами) из фанеры, МДФ, ЛДСП. На ваш вкус.
На верхнюю пластину крепим вращающийся круг. Нижняя пластина - опорная, она ставится на стол. Можно прикрепить нижнюю пластину к столу, но не обязательно. Для крепления пластин применяем винты, клей, двусторонний скотч, саморезы.

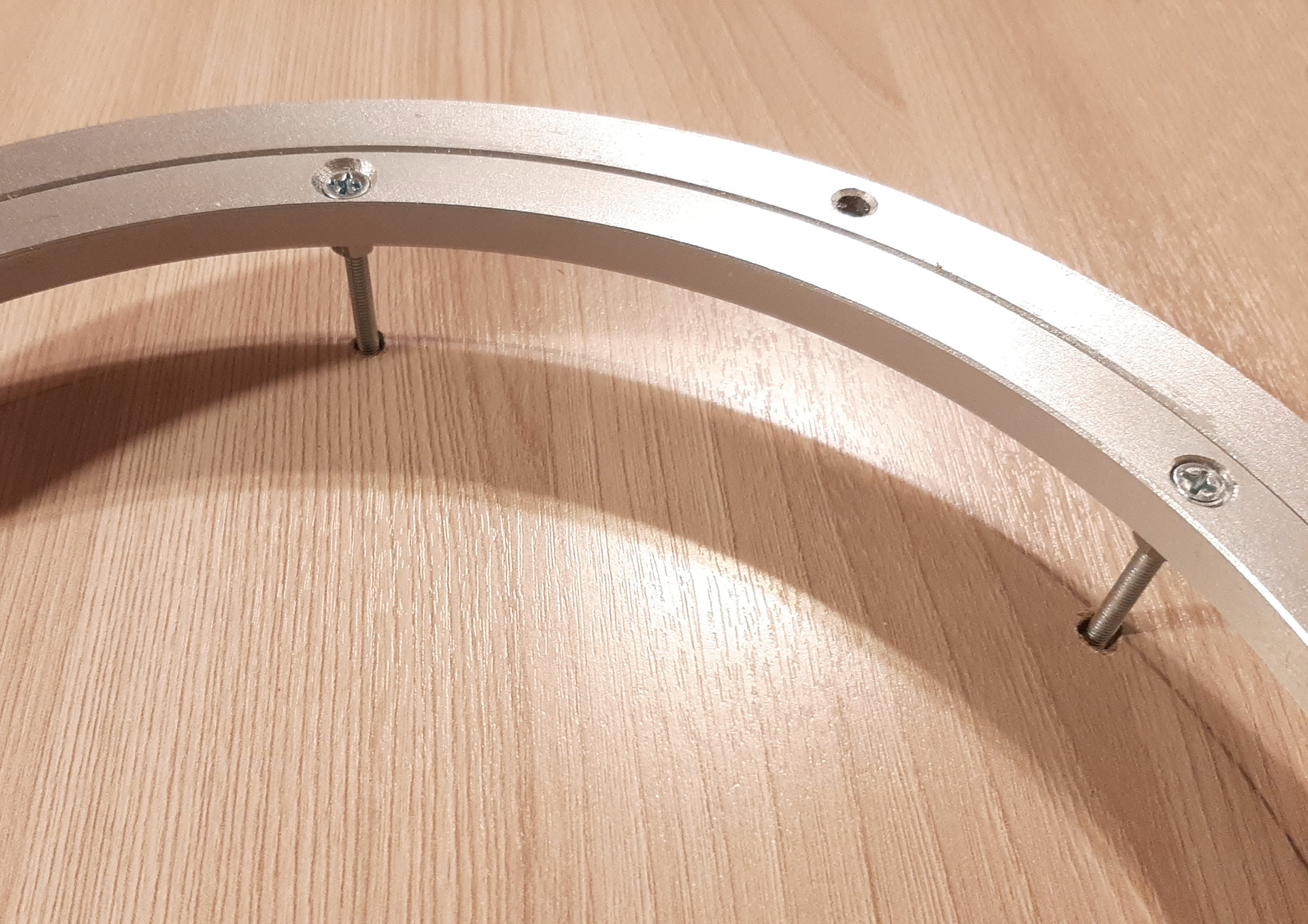

Пример 4. Если стол с поворотным кругом находится под открытым небом (например, на даче), существует риск попадания в механизм дождевой воды. В таком случае лучше установить механизм MT на опорные винты (например с резьбой М5) - приподнять механизм над столом вместе с поворотным кругом. Вода в механизм не попадёт. Под открытым небом в качестве поворотного круга лучше применять специальные всепогодные столешницы с загнутым вниз краем (Верзалит, Дуолит, Астралит и т.д.). Вода не затекает на нижнюю сторону столешницы.
Какой крепёж подходит для механизма MT:

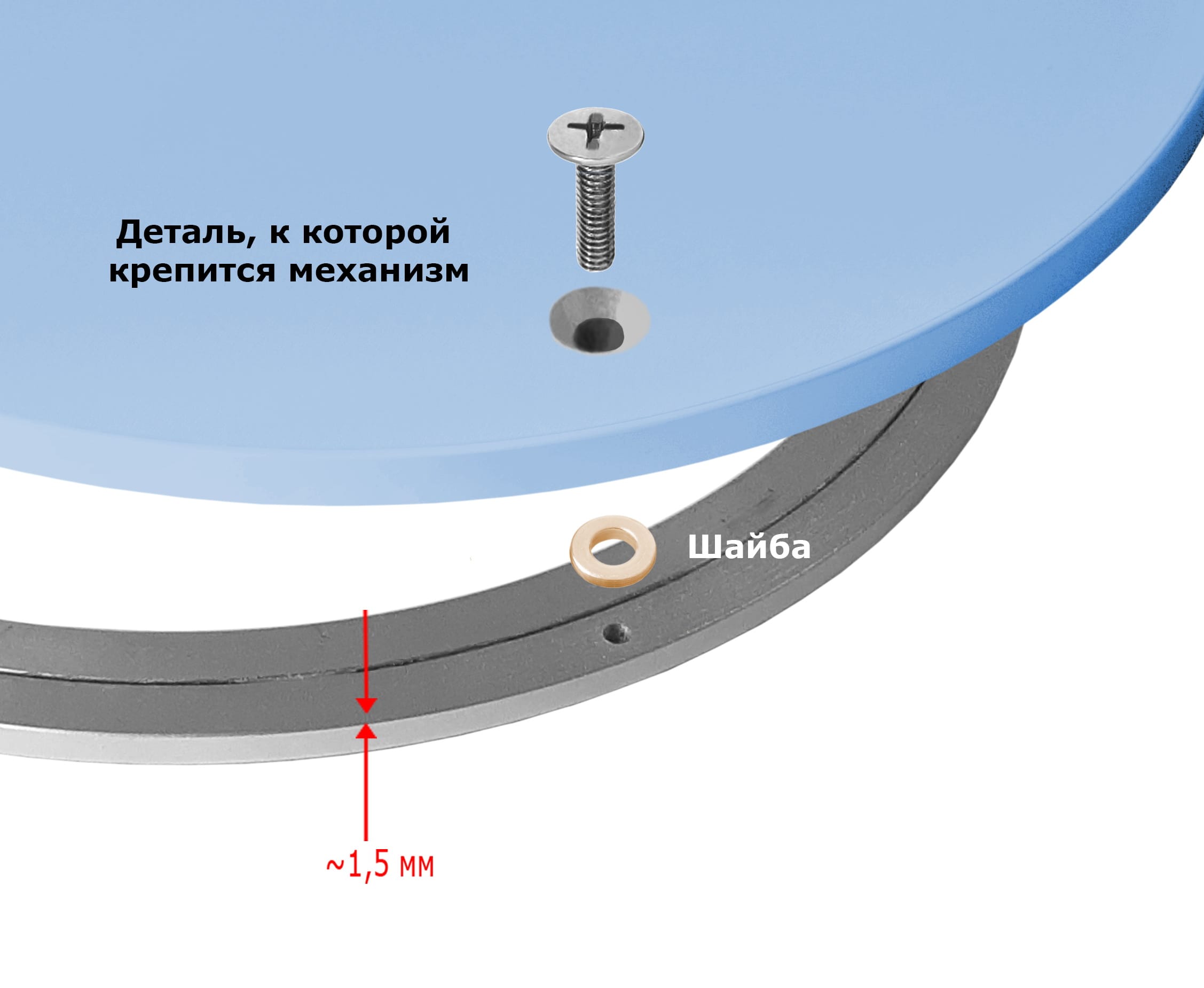

1) Винты. Для типовых мебельных деталей толщиной 16 мм подходят винты М6х25 мм, а для деталей толщиной 20-22 мм примените винты М6х30 мм. Если толщина столешницы у вас другая, используйте винты М6 подходящей длины. Под потайные винты с заглублением головки предусмотрите отверстия с зенковкой.
2) Саморезы. Для типовых мебельных деталей толщиной 15-22 мм подходят саморезы длиной 20мм. Диаметр самореза 3,5 или 4 мм.
3) Двусторонний скотч толщиной от 1,5 мм.
