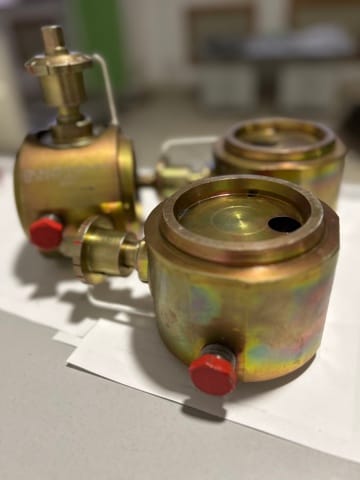

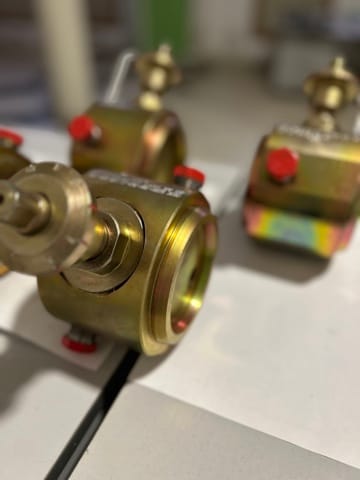

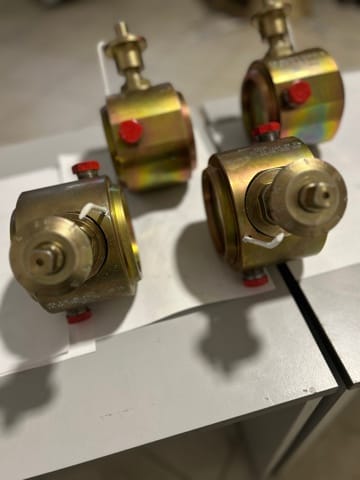

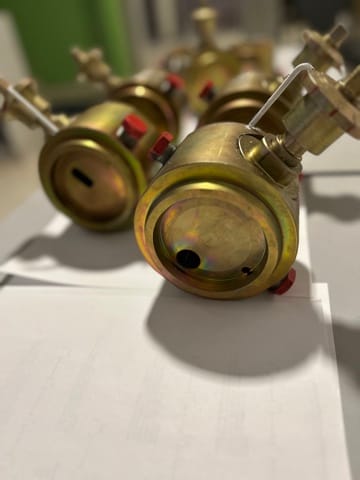

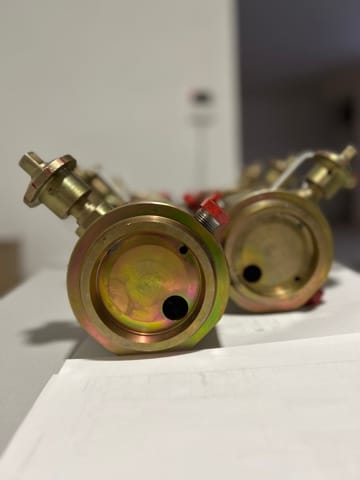

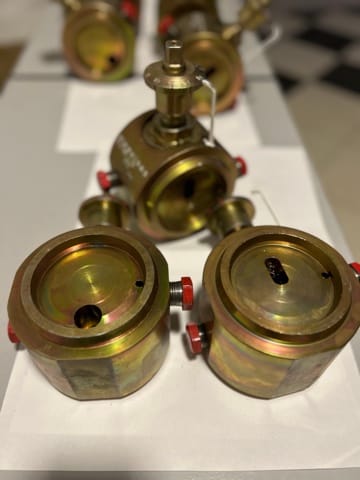

Штуцер дискретный регулируемый ШДР-9М-2-18

Пробоотборник Н05.233

Пробоотборник Н05.233 служит для взятия проб проводимой среды (воды, газа или нефти), при наличии давления в устьевой арматуре с сохранением условий (давления, газонасыщенности) в месте отбора. Рабочее положение любое. Рабочая среда - нефть и вода. Рабочее давление 21 Мпа. Способ управления ручной. Класс герметичности по ГОСТ 9544 -2005 - А. Рабочий диапазон температур окружающей среды От -60 °С до +40 °С. Масса 0, 8 кг.

—

Нижний Новгород

Лубрикаторы устьевые Л65-21, ЛП65-35, ЛC65-35, ЛП80-35

Лубрикаторы устьевые Л65-21, ЛП65-35, ЛC65-35, ЛП80-35 предназначены для герметизации устья скважины при спуске в неё глубинных приборов или инструментов при проведении гидродинамических геофизических исследований глубинных скважин, или для спуска инструментов. В лубрикаторе имеется устройство для контроля давления и слива продукта. Область применения - нефтяные, газовые и газоконденсатные скважины умеренно холодного климатического района - 12, по ГОСТ 16350-80. Климатическое исполнение - УХЛ, категория размещения - 1, по ГОСТ 15150-69, при температуре окружающей среды от -40°С до + 60°С. Коррозионно-стойкое исполнение - К2. Устьевые лубрикаторы чаще всего применяются для доставки инструмента, чем для смазки. Одним из видов работ, проводимых с применением лубрикаторов, является чистка скважинной трубы от парафиновых отложений. Лубрикатор состоит из трубы (приемной камеры), присоединенной к ней муфты, с одной стороны, и стыковочного фланца, с другой. Фланец сбоку имеет резьбовое отверстие (К1/2") под вентиль манометрический, заглушенное конической пробкой 4. На корпусе лубрикатора закреплены кронштейны для крепления роликов. В верхней части установлено двухступенчатое устройство герметизации с возможностью замены уплотнения под давлением. Устройство герметизации лубрикатора состоит из ввинченного в муфту корпуса лубрикатора стакана, втулки, плунжера, контргайки. Соединение данных деталей образует две полости, заполненные сальниковой набивкой. Верхняя полость рабочая, нижняя - резервная. Высота трубы под прибор от 2000 до 4000мм. Диаметр скребковой проволоки от 2 до 3мм. Масса, в зависимости от модели, от 34 до 70 кг. Присоединительный фланец и стальная прокладка: «Бакинка» РД26-16-40 или по ГОСТ 28919.

—

Нижний Новгород

Фланцы воротниковые стальные 65х21 с D=195мм и D=245мм

Фланцы воротниковые стальные 65х21 с D=195мм и D=245мм. Фланцы воротниковые стальные —соединительные элементы, имеющие отверстия для болтов, шпилек других крепежных элементов. Воротниковые фланцы обладают выступом конической формы. В наличии фланцы воротниковые стальные 65х21 ф 89х12 ГОСТ 28919-91 D=195мм (ст. 09Г2С); 65х21 ф 89х12 ГОСТ 28919-91 D=245мм (ст. 20).

—

Нижний Новгород

Штуцер дискретный фланцевый ШДФ-10М-2/40 с комплектом ответных фланцев КОФ 89,5

Штуцер дискретный фланцевый ШДФ-10М-2/40 с комплектом ответных фланцев КОФ 89,5 с уплотнением через выступающее уплотнительное кольцо корпуса и резьбовыми отверстиями для присоединения манометров. Рабочая среда нефть, вода и газ. Содержание механических примесей до 0,32 г/л. Рабочее давление 35 Мпа. Исполнение по среднему диаметру уплотняющего выступа на корпусе Dср: 89,5; 90; 90,6; 95; 107,9мм. Условный размер проходного отверстия 2; 3; 4; 5; 6; 8; 10; 12; 14; 18; 40мм. Управление штуцером ШДФ-10М ручное. Регулируемый орган – два цилиндра. Рабочая температура окружающей среды от -60°С до +40°С. Габаритные размеры, без учёта выводов для манометров, 273х136х110 мм. Масса, для различных исполнений, от 10,04 до 10,33 кг.

—

Нижний Новгород

Штуцер дискретный регулируемый ШДР-9М-90-2/20

Штуцер дискретный регулируемый ШДР-9М-90-2/20 устанавливается в фонтанной арматуре за линейной задвижкой и предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69. Рабочая среда нефть, вода и газ. Рабочее давление 35Мпа. Рабочая температура окружающей среды от -60°С до +40°С. Условный размер проходного отверстия 2; 3; 4; 5; 6; 8; 10; 12; 14; 20мм. Регулирующий орган цилиндр. Управление штуцером ШДР-9М ручное. Габаритные размеры, без учёта выводов для манометров, 200,5х125х100мм. Масса не более 8,5кг. Материал основных деталей, находящихся в контакте с рабочей средой: - Корпус - сталь 45 ГОСТ 1050-88. - Гильза - сталь 12Х18Н10Т ГОСТ 5632-72. - Цилиндр - сталь 40ХН ГОСТ 4543-71.

—

Нижний Новгород

Кран шаровой дроссельный КШД 65х21

Кран шаровой дроссельный КШД 65х21 устанавливается в проходных каналах устьевого оборудования нефтяных и газовых скважин. Предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69. Рабочая среда Вода сточная нефтепромысловая, вода техническая, пресная, морская с содержанием примесей до 0,05% по объему и размерам твердых частиц не более 0,1 мм. Рабочее давление 21Мпа. Рабочий диапазон температур окружающей среды от -60°С до +40°С. Температура рабочей среды не более +120°С. Управление краном ручное. Соединение штока с шаром кулачковое. Шток уплотняется резиновыми кольцами. Габаритные размеры 286х355х255мм. Масса не более 38кг. В комплекте поставляются сменные втулки, фланцы, шпильки, гайки. Диаметр дросселирующего отверстия 2-18мм. Условный проход присоединительных фланцев (Ду) -65мм. Присоединительный диаметр фланца по ГОСТ 28919-91 - 195мм.

—
