Координатно- расточный Mitsui Seiki TYPE JBD

Координатно- расточный Mitsui Seiki TYPE JBD, 1963 г.в.
Подключен. Проверка в работе. Идеальное состояние.

Класс точности ГОСТ 8-82 С

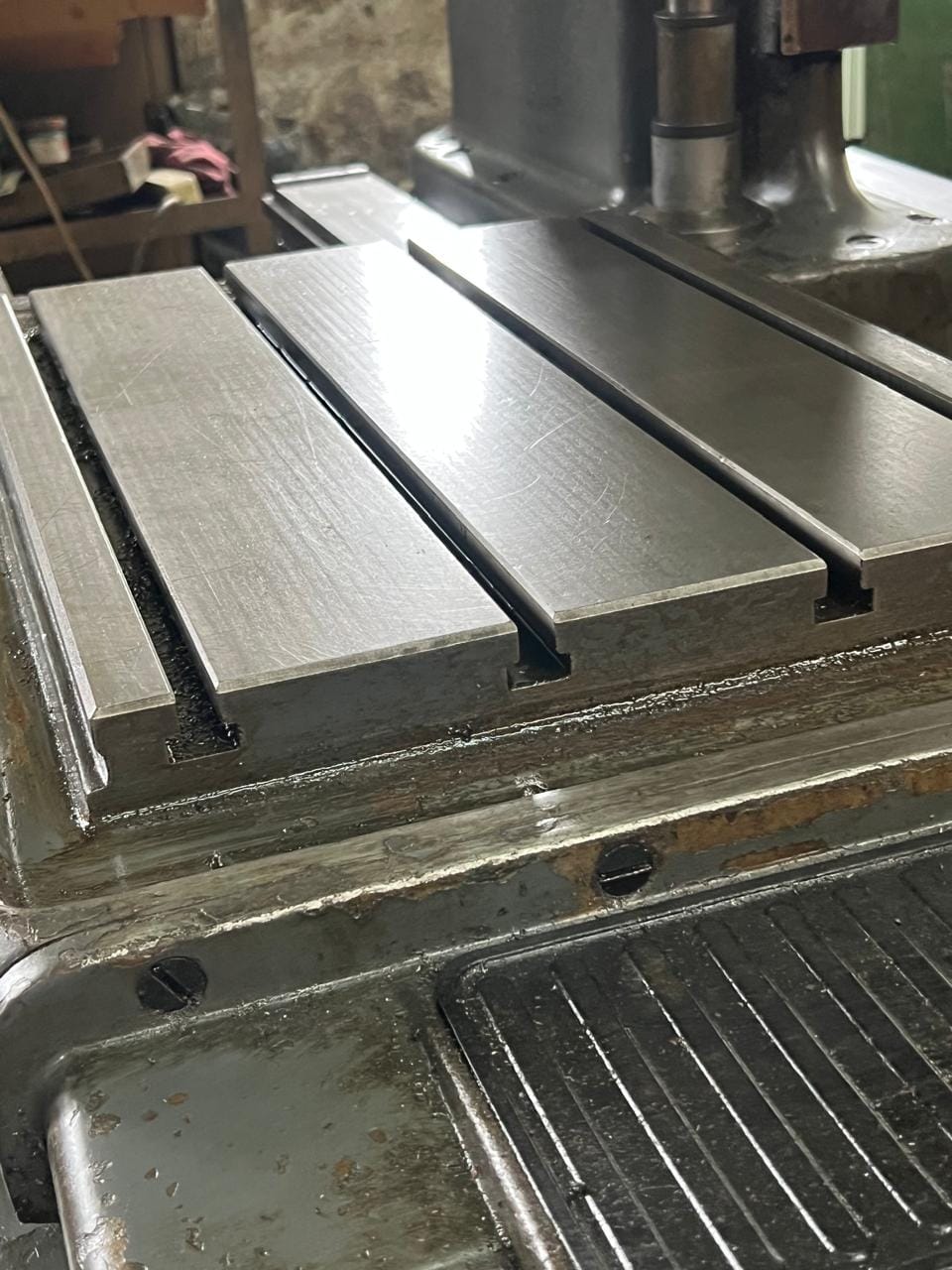

Рабочая поверхность стола (длина х ширина), мм 520 х 380
Число Т-образных пазов, шт. 4
Ширина паза, мм 12
Расстояние между пазами, мм 106
Наибольший поперечный ход шпиндельной бабки, мм 350
Наибольший продольный ход стола, мм 500
Наибольший ход гильзы шпинделя, мм 150
Наибольший вертикальный ход поперечины, мм 550
Расстояние от торца шпинделя до рабочей поверхности стола (мин./макс.), мм 0/520
Пределы частоты вращения шпинделя, об/мин. 40-2100
Рабочие подачи шпинделя (6 ступеней), мм/об 0,025; 0,04; 0,06; 0,10; 0,18; 0,26
Скорость рабочего перемещения стола и шпиндельной бабки, мм/мин. 5-350
Скорость быстрого перемещения стола и шпиндельной бабки, мм/мин. 700
Наибольший диаметр сверления в стали, мм 25
Наибольший диаметр растачивания, мм 100
Конус шпинделя по ГОСТ 24644-81 Морзе 3
Конусность наружного конуса 7:24
Дискретность отсчета координат по осям X, Y, мм 0,001
Точность установки координат (X, Y), мм 0,003
Точность межосевых расстояний обработанных отверстий, мм 0,004
Допускаемая масса обрабатываемого изделия, кг 400
Габариты станка ДхШхВ, мм 1950х1800х2285
Масса станка, кг 2600
