Электро Люминесцентный Визуализатор Идентификационных Номеров (ЭЛВИН) Комплектация № 2 (ПРО)

Наглядность и оперативность проверки, непосредственное наблюдение результата в процессе проверки.
Выявление признаков подделки не только стальных кузовов, но и кузовов из сплавов алюминия; (модельный ряд автомобилей AUDI и др.).
Проверка в труднодоступных местах, неограниченная площадь проверки.
Непрерывная работа в течении неограниченного времени.
Ударопрочный датчик.
Простота использования -отсутствует необходимость настройки, калибровки.
Мгновенная готовность к работе после включения.
Мобильность, малые размеры (комплект умещается в одной руке).
Отсутствие необходимости в расходных материалах.
Широкий диапазон рабочих температур.
Надежность, эргономичность.
Максимальный фиксированный зазор за счёт не проводящего покрытия -0,3 мм.
Разрещающая способность равна толщине покрытия.
Питание индикатора осуществляется от бортовой батареи аккумуляторов 12 В, сетевого адаптера или аккумуляторного блока (в зависимости от комплектации).
Средний ток, потребляемый прибором от источника питания -150 мА.
Время установления рабочего режима после включения прибора не превышает 10с.
Время непрерывной работы - не ограничено.

ЭЛВИН ПРО - Электро Люминесцентный Визуализатор Идентификационных Номеров, предназначен для проверки маркировочных обозначений на узлах и деталях автомототранспортных средств.

Может быть использован в подразделениях дорожной инспекции для контроля изменений идентификационных номеров (VIN)).
Важной особенностью является то, что прибор позволяет проводить быстрый визуальный экспресс-анализ состояния VIN, непосредственно на контролируемом объекте, без применения дополнительного оборудования и проведения промежуточных операций.

Принцип действия прибора основан на создании между прозрачным электродом и обследуемой поверхностью изделия из электропроводящего материала переменного электрического поля.

Среднее значение напряженности поля определяется толщиной диэлектрического покрытия на изделии и обеспечивает фоновый уровень яркости свечения слоя электролюминофора, размещенного между прозрачным электродом и обследуемой поверхностью.


В точках поверхности, где происходит поднятие рельефа, напряженность электрического поля возрастает, что вызывает увеличение яркости свечения электролюминофора, и наоборот: понижение рельефа приводит к уменьшению яркости свечения, вплоть до полного его исчезновения. Таким образом, изображение учетного номера на кузове автомобиля будет
выглядеть в виде темных цифр на фоне светящегося экрана.

Методика работы с прибором определяется принципом его действия и позволяет выявлять зашпаклеванные места маркировочной площадки и элементы символов первичной (подлинной) заводской маркировки.

Кроме того, прибором могут быть обнаружены следы механической обработки металла (уничтожения первичной маркировки) такие как: следы абразива, зачеканивание и.т.д., а так же следы сварных швов при вваривании поддельной части детали с маркировочной площадкой.

Для обследования участков маркировочной площадки электролюминесцентный преобразователь следует разместить на плоскости панели с нанесенной маркировкой.

Далее следует сравнить маркировку, видимую непосредственно, с изображением на электролюминесцентном экране. Наличие дополнительных темных линий на светящемся экране свидетельствует о наличии скрытых элементов маркировки.

Изменения толщины лакокрасочного покрытия на обследуемом изделии приводит к изменению яркости свечения электролюминесцентного экрана.

Уменьшение толщины вызывает увеличение яркости, а увеличение толщины уменьшение яркости свечения.

Граница между участками поверхности с различной толщиной покрытия будет выглядеть на экране как граница межу участками с разной яркостью свечения.
В комплект прибора входит контрольный образец для проверки работоспособности индикатора.

Выполнен он по технологии производства печатных плат и имитирует возможные варианты подделки учетных номеров. При установке
преобразователя на отдельные элементы маркировки на экране можно увидеть скрытые элементы маркировки.

В верхней части рисунка приведена видимая маркировка, а в нижней - скрытая.

Прибор устойчиво работает при следующих условиях:

Температура воздуха от -20оС до +40оС

Относительная влажность 80% при + 25оС

Атмосферное давление от 84 до 106,5 кПа.

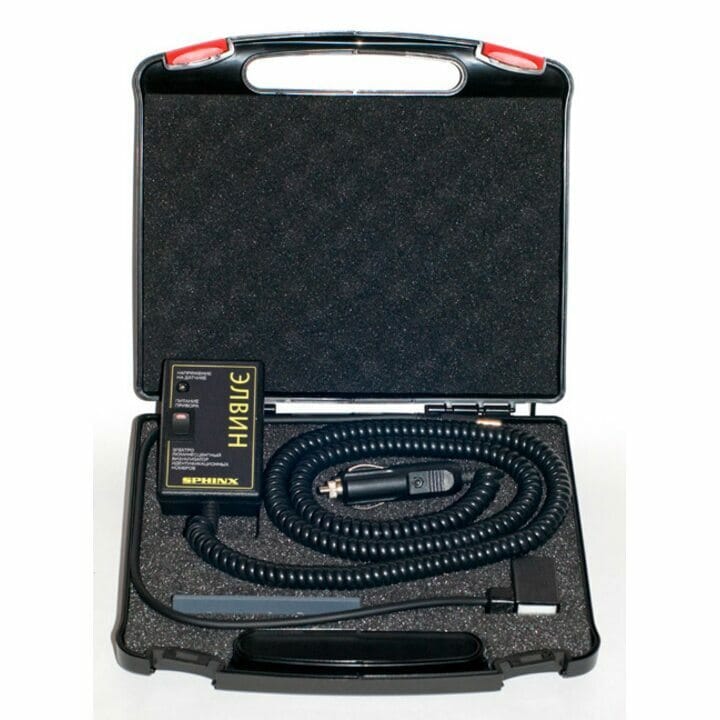

В комплект входит:

* Прибор с датчиком
* Кабель для питания от прикуривателя (12В.)
* Кабель для питания от 220 В (50Гц)
* Аккумуляторный блок
* Блок питания для подзарядки
* Чемодан для хранения и транспортировки
* Паспорт
* Светодиодный фонарьНаименование: Э.Л.В.И.Н. № 2
Готовность к работе: Сразу
Напряжение питания: 12 В
Время работы: Не ограничено
Энергопотребление в рабочем режиме: 150 мА
Способ упаковки: Заводская
