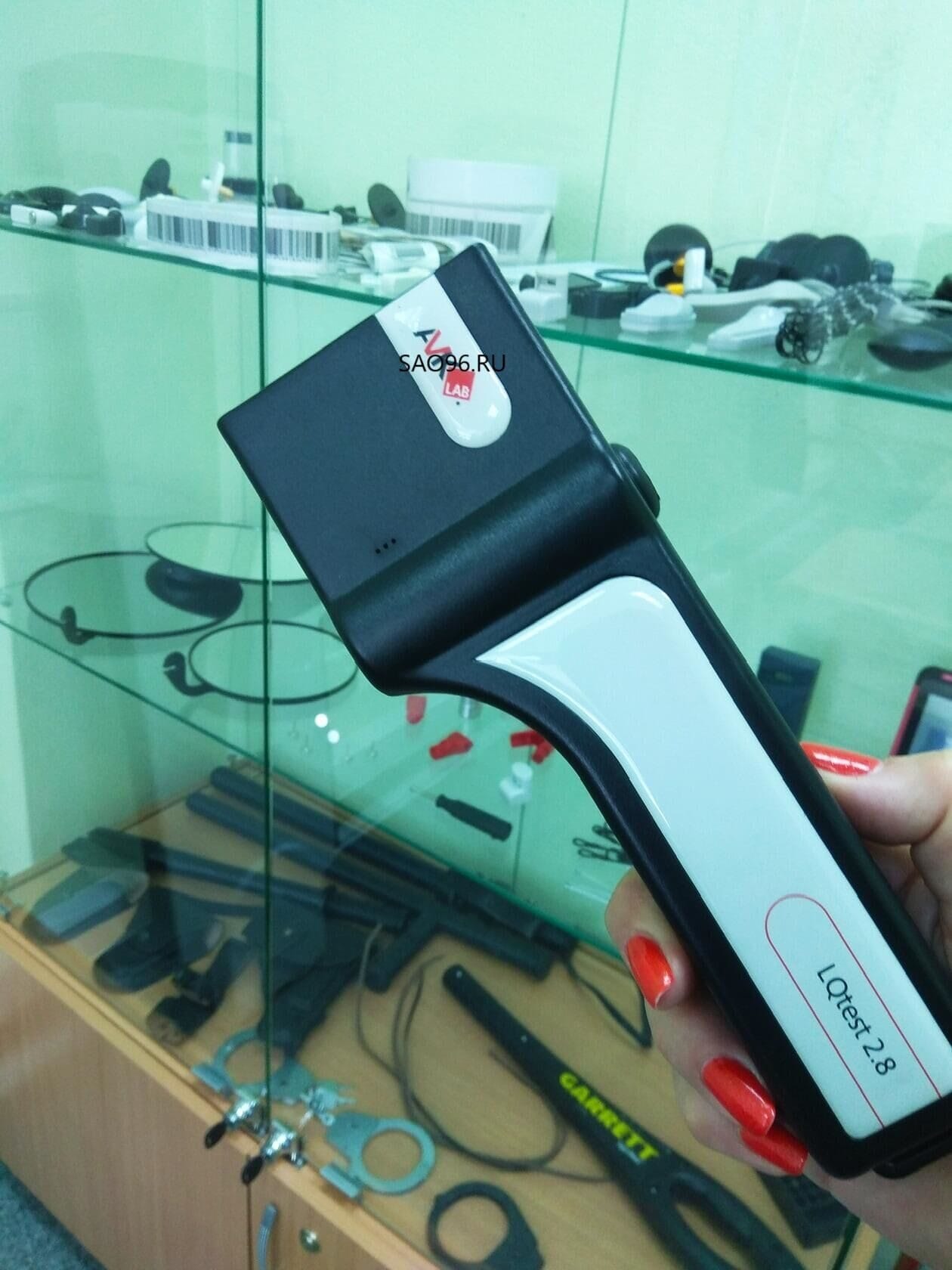

LQtest 2.8 Прибор для обнаружения опасных жидкостей в закрытых сосудах

LQtest 2.8 Прибор для обнаружения опасных жидкостей в закрытых сосудах, предназначенный для проверки содержимого различных сосудов, таких как пластиковые и стеклянные бутылки, картонные пакеты и другие неметаллические емкости.

Прибор выпускается в соответствии с ТУ 4215-001-80708641-2007. Прибор соответствует европейским директивам 89/336/EEC (электромагнитная совместимость) и 2002/95/EC (экологичность).

Назначение:

Прибор LQtest может быть использован органами обеспечения безопасности и правопорядка, органами внутренних дел и других силовых структур в местах массового скопления людей, на транспортных объектах, на предприятиях со специальным режимом обеспечения безопасности и иных объектах.

Устройство позволяет, не нарушая герметичность сосуда, отличать такие вещества как бензин, зажигательные смеси, ацетон, нитроглицерин, нитрометан, различные спирты, эфиры и другие опасные жидкости от воды, безалкогольных и алкогольных напитков, молочных продуктов, косметических средств и т. п.2).

Использование прибора:

Для исследования содержимого емкости следует поднести датчик прибора к боковой поверхности обследуемого сосуда ниже уровня жидкости и нажать кнопку.

Зеленый сигнал индикатора укажет что жидкость, находящаяся в сосуде, не огнеопасна.

Красный сигнал указывает на потенциальную опасность содержимого. Подносить прибор следует так, чтобы весь его торец с датчиком оказался в контакте со стенкой сосуда (см. рис. 1а).

При неправильном расположении прибора (рис. 1б) результаты обследования будут неточными.

Если количество жидкости в сосуде мало и не позволяет расположить весь датчик, ниже ее уровня, достаточно наклонить сосуд, так чтобы жидкость растеклась по его боковой поверхности на достаточное расстояние (рисунок 1в).

В случае отсутствия у пластиковой бутылки участка с достаточно ровной поверхностью рекомендуется, слегка деформировав прибором стенку бутылки, добиться более однородного контакта.

При обследовании картонных пакетов следует иметь в виду, что пакеты с внутренним слоем фольги недоступны для анализа.

Работа:

В устройстве используется метод квазистатической электрополевой томографии, позволяющий оценивать пространственное распределение электрических свойств среды и определять характеристики жидкости независимо от размеров контейнера, толщины его стенок или наличия воздушных зазоров между прибором и сосудом.

В свою очередь, электрические свойства жидкости (диэлектрическая проницаемость и проводимость) позволяют однозначно оценить ее опасность, что иллюстрируется следующей таблицей:

Жидкость Диэлектрическая проницаемость Электропроводность, см/м
Вода, безалкогольные напитки 81 0.01 — 1
Этанол 25 10-5
Ацетон 21 10-5
Нитроглицерин 19
Эфир 4,3
Бензин, дизельное топливо 2 10-10

Устройство является полностью электронным и не содержит источников ионизирующего или микроволнового излучения и других потенциально опасных элементов. Работает устройство следующим образом. Его подносят к сосуду 1 с тестируемой жидкостью (рисунок 1) и включают источник переменного напряжения V.

В результате на измерительных электродах 4 наводятся потенциалы, величина которых зависит от выходного напряжения источника V, расстояния между активным электродом 3 и измерительными электродами и комплексной диэлектрической проницаемости среды.

оды,

При этом величина крутизны характеристики распределения напряжения на электродах 4 для огнеопасных жидкостей (рисунок 3) всегда больше, чем величина крутизны характеристики распределения напряжения для неогнеопасных жидкостей.

Программное обеспечение использует линейную искусственную нейронную сеть для идентификации жидкости по результатам описанных выше измерений. Поскольку мнимая часть комплексной диэлектрической проницаемости пропорциональна электропроводности среды, прибор реагирует как на безопасные на все жидкости, имеющие высокое значение диэлектрической проницаемости и/или электропроводности, что характерно для напитков и других жидкостей, используемых в быту.

Еще один аналогичный нейросетевой дискриминатор, реализованный в вычислительном устройстве прибора, используется для обнаружения факта присутствия исследуемого объекта вблизи датчика прибора.

______________

Розница: 120 000 руб. без НДС.

Дилер: по запросу.

Работаем по России.Наименование: Портативный прибор безопасности ППБ 2.8
Электропитание: 2 батареи типа АА
Индикация: Световая, звуковая
Толщина стенки ёмкости с жидкостью: До 0,8 см
Объем минимально обнаруживаемой жидкости: 5 мл
Время обследования ёмкости с жидкостью: 0,5 с
База тестируемых жидкостей: 800 шт.
Среднее время непрерывной работы от одного комплекта батарей: 100 часов
Сертификат соответствия: Есть
Сертификат транспортной безопасности 969: Нет
Длина: 20 см
Ширина: 7 см
Высота: 3 см
Вес: 0.17 кг
Способ упаковки: Заводская
