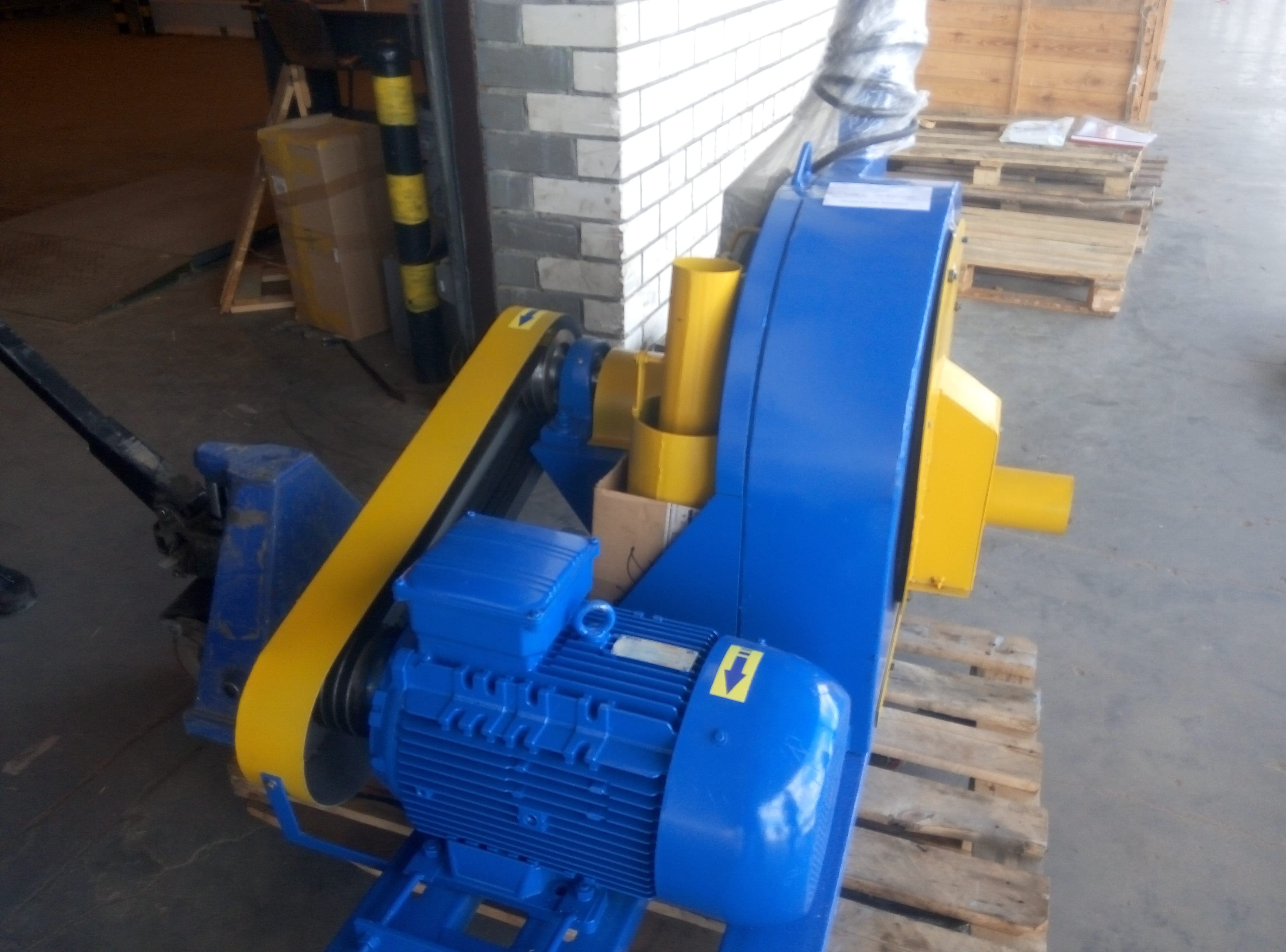

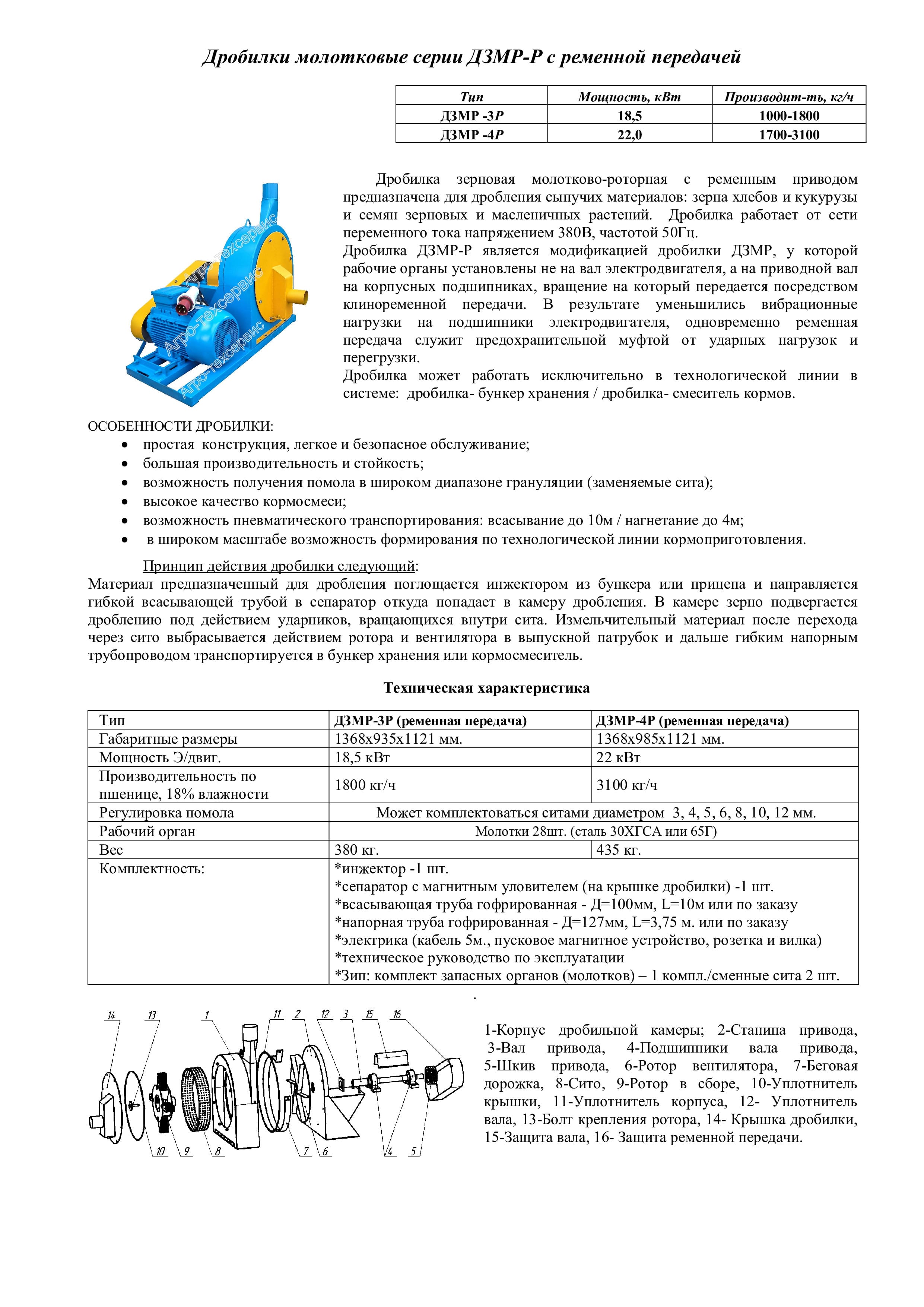

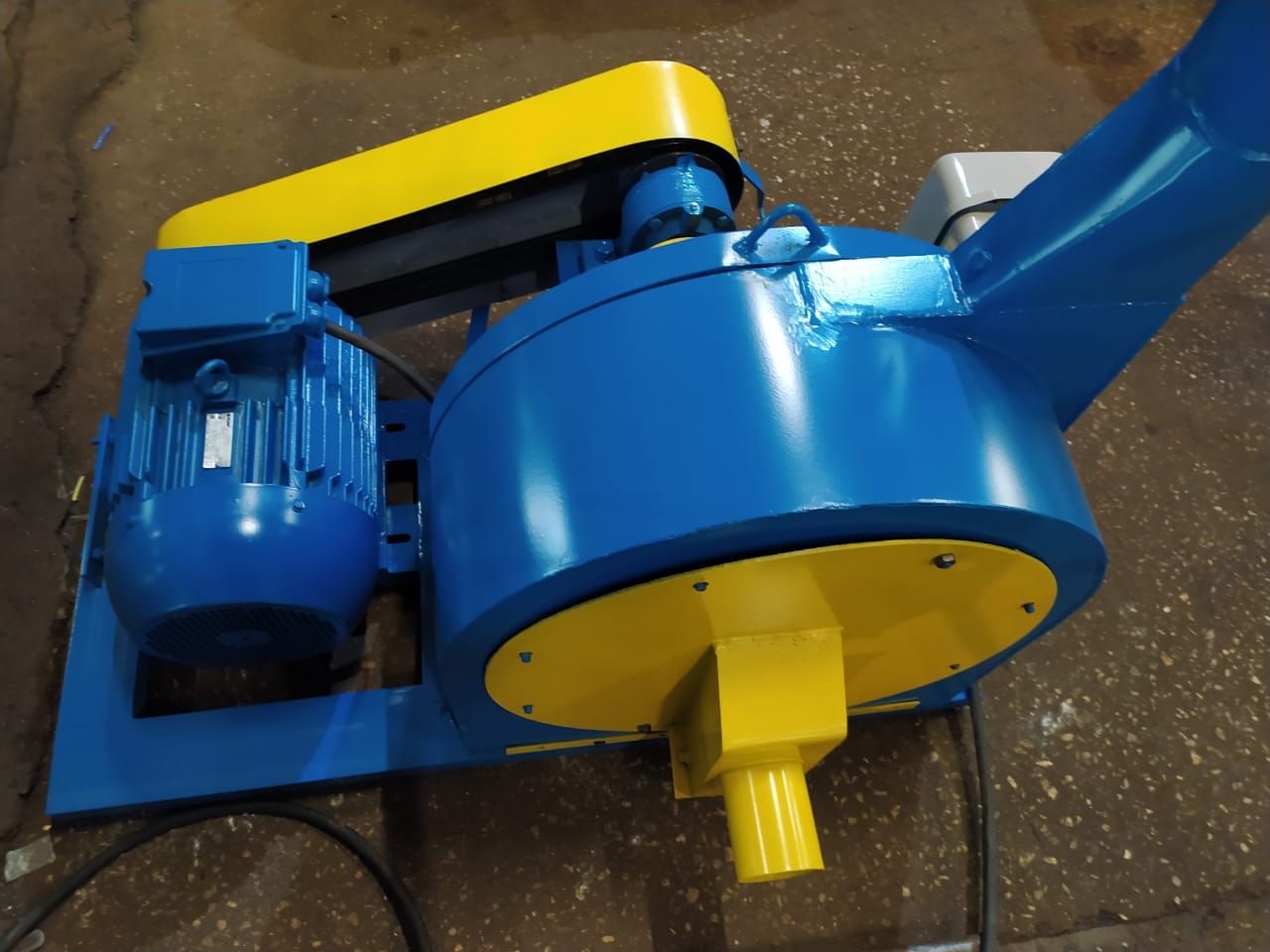

Дробилка зерна ДЗМР-Р (ременная)

Дробилка зерновая молотково-роторная с ременным приводом предназначена для дробления сыпучих материалов: зерна хлебов и кукурузы и семян зерновых и масленичных растений. Дробилка работает от сети переменного тока напряжением 380 В, частотой 50 Гц.

Дробилка ДЗМР-Р является модификацией дробилки ДЗМР, у которой рабочие органы установлены не на вал электродвигателя, а на приводной вал на корпусных подшипниках, вращение на который передается посредством клиноременной передачи. В результате уменьшились вибрационные нагрузки на подшипники электродвигателя, одновременно ременная передача служит предохранительной муфтой от ударных нагрузок и перегрузки.

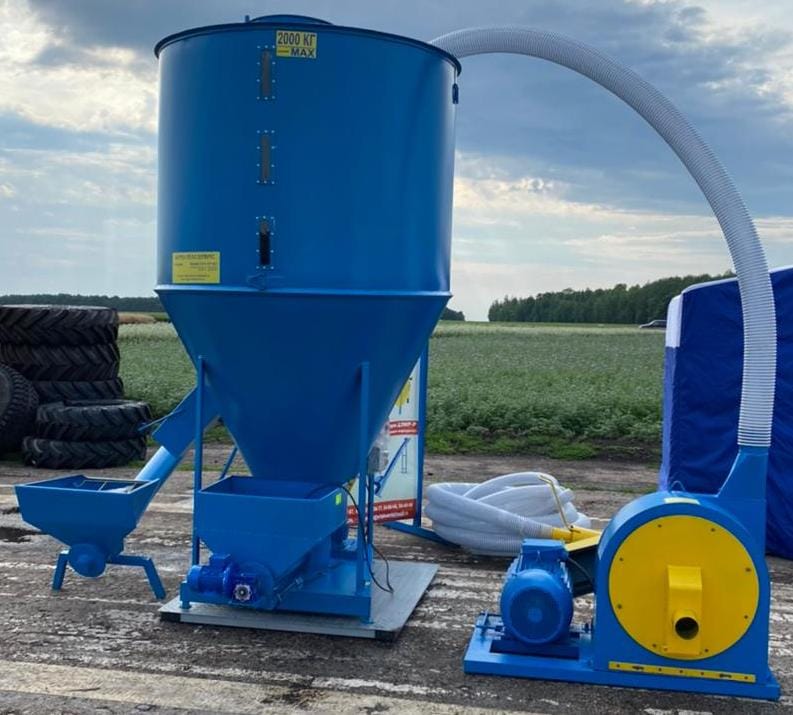

Дробилка может работать исключительно в технологической линии в системе: дробилка - бункер хранения / дробилка - смеситель кормов.
Особенности дробилки

* простая конструкция, легкое и безопасное обслуживание;
* большая производительность и стойкость;
* возможность получения помола в широком диапазоне грануляции (заменяемые сита);
* высокое качество кормосмеси;
* возможность пневматического транспортирования: всасывание до 10 м / нагнетание до 4 м;
* в широком масштабе возможность формирования по технологической линии кормоприготовления.Принцип действия дробилки

* Материал, предназначенный для дробления, поглощается инжектором из бункера или прицепа и направляется гибкой всасывающей трубой в сепаратор откуда попадает в камеру дробления.
* В камере зерно подвергается дроблению под действием ударников, вращающихся внутри сита.
* Измельчительный материал после перехода через сито выбрасывается действием ротора и вентилятора в выпускной патрубок и дальше гибким напорным трубопроводом транспортируется в бункер хранения или кормосмеситель.Техническая характеристика:
Тип ДЗМР-3Р (ременная передача) ДЗМР-4Р (ременная передача)
Габаритные размеры 1368 х 935 х 1121 мм 1368 х 985 х 1121 мм
Мощность электродвигателя 18,5 кВт 22 кВт
Производительность по пшенице, 18% влажности 1800 кг/ч 3100 кг/ч
Регулировка помола Может комплектоваться ситами диаметром 3, 4, 5, 6, 8, 10, 12 мм
Рабочий орган Молотки 28 шт. (сталь 30ХГСА или 65Г)
Вес 380 кг 435 кг
Комплектность

* инжектор - 1 шт.
* сепаратор с магнитным уловителем (на крышке дробилки) - 1 шт.
* всасывающая труба гофрированная - Д = 100 мм, L = 10 м или по заказу
* напорная труба гофрированная - Д = 127 мм, L = 3,75 м или по заказу
* электрика (кабель 5 м, пусковое магнитное устройство, розетка и вилка)
* техническое руководство по эксплуатации
* зип: комплект запасных органов (молотков) – 1 компл. / сменные сита 2 шт.

* Корпус дробильной камеры
* Станина привода
* Вал привода
* Подшипники вала привода

* Шкив привода
* Ротор вентилятора
* Беговая дорожка
* Сито

* Ротор в сборе
* Уплотнитель крышки
* Уплотнитель корпуса
* Уплотнитель вала

* Болт крепления ротора
* Крышка дробилки
* Защита вала
* Защита ременной передачиПроизводитель: Собственное производство
