Приемник ПОИСК-2016 для отыскания повреждений кабеля

Приемник ПОИСК-2006м предназначен для поиска повреждений любого типа в любых силовых кабелях напряжением 0,4-35 кВ электроакустическим и индукционным методами. Приемник может быть использован: для определения электроакустическим методом места повреждения подземных силовых кабелей при искровом пробое жилы на оболочку (МП вида ИП); для определения электроакустическим методом места повреждения подземных силовых кабелей при глухом однофазном замыкании жилы кабеля на оболочку (МП вида ГОЗ); для решения электроакустическим методом задачи выбора определенного кабеля из пучка открытых кабелей; определения мест плохого контакта оболочки с кабельной муфтой; определения трассы кабеля и поиска места повреждения индукционным методом; определения глубины залегания кабеля; определения места утечки в изоляции оболочки кабеля из сшитого полиэтилена или газопровода потенциальным методом; определения места утечки в изоляции жилы низковольтного кабеля на грунт потенциальным методом. 1.2. Приемник предназначен для работы в составе передвижных электротехнических лабораторий, имеющих в своем составе генератор электроакустических ударных волн (ГАУВ) с параметрами: емкость накопителя для определения места повреждения вида ГОЗ-300-400 мкФ. при зарядном напряжении 5-10 кВ; частота импульсов 0,2-1 Гц. Этот вариант ГАУВ пригоден для поиска повреждений типа ГОЗ. Для определения повреждений типа ИП - емкость накопителя может быть снижена до 1-5 мкФ. Кроме этого для трассировки испытуемого кабеля ( т.е. определения трассы прокладки кабеля на местности) требуется генератор звуковой частоты мощностью не менее 20 Вт с окварцованными частотами от 160 до 10000 Гц ( например, генератор ГЗЧ-2500). Для определения мест повреждения в кабелях типа межфазное замыкание потребуется генератор звуковой частоты, частотой 160-10000 Гц, мощностью от 100Вт (например, ГЗЧ-2500)/ 1.3. Приемник предназначен для эксплуатации в полевых условиях в диапазоне температур окружающего воздуха от -20 до +40оС, относительной влажности до 85% и давлении от 600 до 800 мм рт. ст. ПРИМЕЧАНИЕ. Нижняя граница рабочей температуры определяется работоспособностью при этой температуре ЖКИ и источника питания. 2. ТЕХНИЧЕСКИЕ ДАННЫЕ 2.1 Общие данные 2.1.1 Методы поиска повреждения – электроакустический импульсный и индукционный. 2.1.2 Индикация – осциллографическая (по экрану графического жидкокристаллического индикатора) и слуховая ( по звуку в головных телефонах). 2.1.3 Наибольшая глубина залегания кабеля при определении его трассы, м, - 10 2.1.4 Погрешность определения трассы кабеля (при глубине залегания 1 м), м, не более , - ±0,05 2.1.5 Наибольшая глубина залегания кабеля при поиске повреждений: электроакустическим методом, м, – 5; индукционным методом (режим «петли») - 3; 2.1.6 Погрешность определения места повреждения (при глубине залегания кабеля 1 м), м, не более: электроакустическим методом, м, - ±0,25; индукционным методом (режим «петли») м, - ±1 2.2 Параметры усилителя акустики 2.2.1 Коэффициент усиления дБ – регулируемый от 0 до 100 2.2.2 Количество ступеней регулировки - 100 2.2.3 Полоса пропускания по уровню 3 дБ, Гц – 150 –3000 2.2.4 Входное сопротивление, МОм, - 1 2.2.5 Уровень шумов (размах), приведенный к входу, мкВ, не более - 6 2.3 Параметры усилителя синхронизации 2.3.1 Коэффициент усиления усилителя дБ – регулируемый от 0 до 66 2.3.2 Количество ступеней регулировки - 66 2.3.2 Полоса пропускания по уровню -3 дБ, кГц – от 1 до 20 2.3.3 Чувствительность к импульсному магнитному полю, мА/м, не менее - 5 2.4 Параметры индукционного приемника 2.4.1 Частоты настройки, Гц, 160 до 10000 2.4.2 Предельная чувствительность к магнитному полю при отношении сигнал/шум 6 дБ, мкА / м, не более 50 2.4.3 Полоса пропускания цифрового фильтра, Гц, не более: по уровню -3 дБ: 9 по уровню -20 дБ: 10 2.5 Источник питания – 5 Ni-MH аккумулятора размера АА напряжением 1,2В и емкостью 1,8 А?ч. Номинальное напряжение питания, В 6 Потребляемый ток , мА, 70-190 Продолжительность работы без подзарядки, час, 10 - 20 В приемнике имеется возможность оперативного контроля напряжения питания. Приемник комплектуется адаптером зарядного устройства с питанием от сети 220В/50Гц. Время заряда полностью разряженного аккумулятора – 10-12 часов. 2.6 Габаритные размеры и масса приведены в табл. 1 Таблица 1 Наименование Габаритные размеры, мм Масса, кг 1 Приемник ПОИСК-2006м 290х112х130 0,5 2 Датчик акустический грунтовой ДАГ-5 88х65х50 0,35 3 Датчик акустический кабельный П805-ДА2 120х55х22 0,1 4 Рамка индукционная накладная РН-2 55 х35х10 0,2 5 Датчик индукционный П805-ДИ2 195х55х33 0,3 6 Ручка- держатель датчиков Æ25х720 (в работе) 30х60х360 (при транспортировании) 0,2 7 Электроды ручные потенциальные 0,2 8 Телефоны головные (сопротивление 64 Ом) 220х180х80 0,1 9 Зарядное устройство 60х50х50 0,5 2.7 Приемник с принадлежностями переносится и эксплуатируется в двух укладочных сумках. Общий вес приемника в комплекте – не более 2 кг.Производитель: Собственное производство

148 390 руб.

Белгород

Приемник П-806 для поиска повреждений кабеля индукционным методом

Приемник П-806 предназначен: a) для поиска трассы, мест повреждения межфазной изоляции и глубины залегания высоковольтных силовых кабелей индукционным методом; b) для поиска мест повреждения высоковольтных силовых кабелей акустическим методом. c) для обнаружения мест утечки изоляции подземных кабелей электроснабжения, не имеющих метал-лической оболочки, потенциальным методом с помощью бесконтактных потенциальных датчиков. 1.2 При поиске индукционным методом приемник должен эксплуатироваться совместно с дополнительным генератором непрерывных колебаний любой формы частотой 1024  2 Гц и 2048 4 Гц, обеспечивающим в диапазоне нагрузок от 0,5 до 200 Ом выходную мощность не менее 200 Вт (например, ГЗЧ-1000, ГЗЧ-2500). При поиске акустическим методом приемник должен эксплуатироваться совместно с дополнительным гене-ратором мощных импульсов напряжением 5-10 кВ и энергией в импульсе 150 - 1000 Дж, следующих с интерва-лом в несколько секунд (например, ГАУВ-5). 1.3 Приемник предназначен для эксплуатации в полевых условиях в диапазоне температур окружающего воздуха от минус 20 до +40оС, относительной влажности до 85% и давлении от 600 до 800 мм рт. ст. ПРИМЕЧАНИЕ. Нижняя граница рабочей температуры определяется работоспособностью при этой темпе-ратуре источника питания и жидкокристаллического дисплея.Производитель: ООО "Молния-Белгород"

76 230 руб.

Белгород

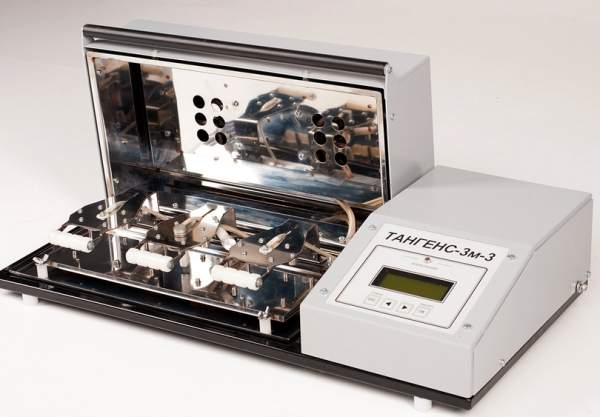

Установка измерения диэлектрических потерь жидких диэлектриков «Тангенс -3М-3-МОЛНИЯ»

Установка измерения диэлектрических потерь жидких диэлектриков Тангенс 3м3 1.1. НАЗНАЧЕНИЕ ИЗМЕРИТЕЛЯ 1.1.1. Установка измерения диэлектрических потерь жидких диэлектриков «Тангенс -3М-3» предназначена для измерения тангенса угла диэлектрических потерь трансформаторного масла и некоторых других жидких диэлектриков проводимых по ГОСТ 6581-75. 1.1.2. Прибор «ТАНГЕНС-3М-3» изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 2. 1.2 УСЛОВИЯ ЭКСПЛУАТАЦИИ 1.2.1 «ТАНГЕНС-3М-3» имеет следующие нормальные условия применения: температура окружающего воздуха, °С 20±5; относительная влажность воздуха, % 80 при 25°С; атмосферное давление, кПа (мм рт. ст.) 84–106 (630–795); частота питающей сети, Гц 50±1. 1.2.2 Прибор «ТАНГЕНС-3М-3» предназначен для эксплуатации в следующих рабочих условиях применения: температура окружающего воздуха, °С от 10 до плюс 35; относительная влажность воздуха, % до 80 при 30 °С; атмосферное давление, кПа (мм. рт. ст.) 70–106,7 (537–800); частота питающей сети, Гц 50±1. 1.2.3 Предельные условия транспортирования: температура окружающего воздуха, °С, от минус 20 до плюс 50; относительная влажность воздуха, % до 95 при 30 °С; атмосферное давление, кПа (мм рт. ст.) 70–106,7 (537–800); транспортная тряска: число ударов в минуту 80–120; максимальное ускорение, м/с2 30. 1.2.4 Эксплуатация прибора может производиться одним оператором, который изучил данный документ, прошёл подготовку по практической работе с прибором, и имеет группу по технике безопасности в установках с напряжением свыше 1000 В, не менее третьей.Производитель: ООО "Молния"

355 520 руб.

Белгород

Стенд высоковольтный стационарный СВС-50

Стенд высоковольтный стационарный СВС-50 предназначен для: - испытания изоляции защитных средств (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным высоким напряжением промышленной частоты, регулируемым в пределах 0 - 50 кВ. - испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц. 1.2. Стенд предназначен для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от плюс 5° С до плюс 40° С, относительной влажности 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.). 1.3. Для работы с аппаратом требуется два оператора, имеющих допуск к работе с электроуста-новками с напряжением свыше 1000 В. 2. ТЕХНИЧЕСКИЕ ДАННЫЕ 2.1. Питание –однофазная сеть переменного тока напряжением 220±20 В, частотой 50±2 Гц 2.2. Потребляемая мощность, не более, ВА, - 500 2.3. Количество источников высокого напряжения - 2 2.4. Параметры испытательной ванны: количество испытательных электродов - 4 габаритные размеры (с подставкой), мм, - 670х470х1120 масса в сухом состоянии, кг, не более - 10 2.5. Приведенная погрешность измерения встроенного измерителя напряжения, %, не более - 3 2.6. Приведенная погрешность измерения встроенного измерителя тока, %, не более - 3 2.7. Параметры высокопотенциального измерителя тока ИТВР-4: предел измерения (переменного тока), мА, -10 приведенная относительная погрешность измерения, %, не более - 3 2.8. Площадь, занимаемая аппаратом (рекомендуемая), м2 , - 4 2.9. Масса оборудования, кг, не более, - 100 2.10. Срок службы оборудования аппарата -10 летПроизводитель: ООО "Молния-Белгород"

436 975 руб.

Белгород

Стенд высоковольтный стационарный СВС-100

Стенд высоковольтный стационарный СВС-100 предназначен для: - испытания изоляции защитных средств (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным высоким напряжением промышленной частоты, регулируемым в пределах 0 - 100кВ. - испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц. 1.2. Стенд предназначен для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от плюс 5° С до плюс 40° С, относительной влажности 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.). 1.3. Для работы со стендом требуется два оператора, имеющих допуск к работе с электроустановками с напряжением свыше 1000 В. 2. ТЕХНИЧЕСКИЕ ДАННЫЕ 2.1. Питание –однофазная сеть переменного тока напряжением 220±20 В, частотой 50±2 Гц 2.2. Потребляемая мощность, не более, ВА, - 500 2.3. Количество источников высокого напряжения - 3 2.5. Параметры испытательной ванны: количество испытательных электродов - 4 габаритные размеры (с подставкой), мм, - 670х470х1120 масса в сухом состоянии, кг, не более - 10 2.6. Приведенная погрешность измерения встроенного измерителя напряжения, %, не более - 3 2.7. Приведенная погрешность измерения встроенного измерителя тока, %, не более - 3 2.8. Параметры высокопотенциального измерителя тока ИТВР-4: предел измерения (переменного тока), мА, - 10 приведенная относительная погрешность измерения, %, не более - 3 2.9. Площадь, занимаемая аппаратом (рекомендуемая), м2 , - 4 2.10. Масса оборудования, кг, не более, - 100 2.11. Срок службы оборудования аппарата - 10 летПроизводитель: ООО "Молния-Белгород"

552 063 руб.

Белгород

Аппарат высоковольтный АВ-45-01 для испытания сшитого полиэтилена

Аппарат высоковольтный АВ-45-01 предназначен в качестве приставки к высоковольтным испытательным установкам для получения испытательного напряжения на емкостных объектах частоты 0,1 Гц. (В частности для испытания кабелей из сшитого полиэтилена). 2. Технические данные и условия эксплуатации 2.1 Технические данные Выходное напряжение положительной полярности, кВ 5- 45 Выходное напряжение отрицательной полярности, кВ 5- 45 Максимальная емкость объекта испытания, мкф - 1,5 Минимальная емкость объекта испытания, мкф - 0.1 Время непрерывной работы, ч - 1 Относительная погрешность измерения высокого напряжения, % - 3 Относительная погрешность частоты испытательного напряжения, % - 3 Масса, кг, не более - 100 Срок службы, лет - 10 2.2 Условия эксплуатации: Диапазон температур окружающего воздуха – от -15 до +35° С Относительная влажность воздуха при температуре 25° С - до 80% Аппарат рассчитан для эксплуатации под навесом или в помещенияхПроизводитель: ООО "Молния-Белгород"

277 695 руб.

Белгород
