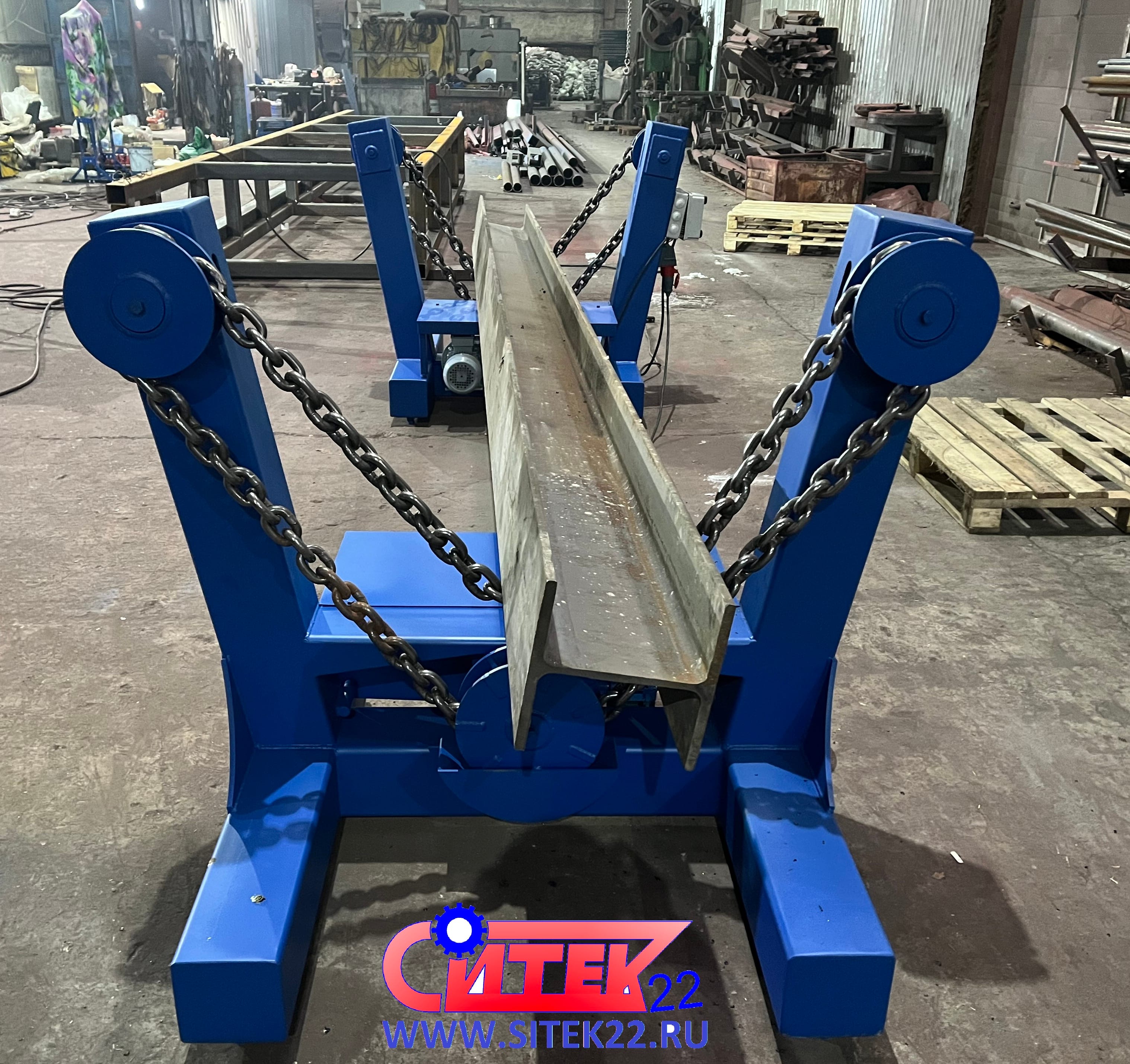

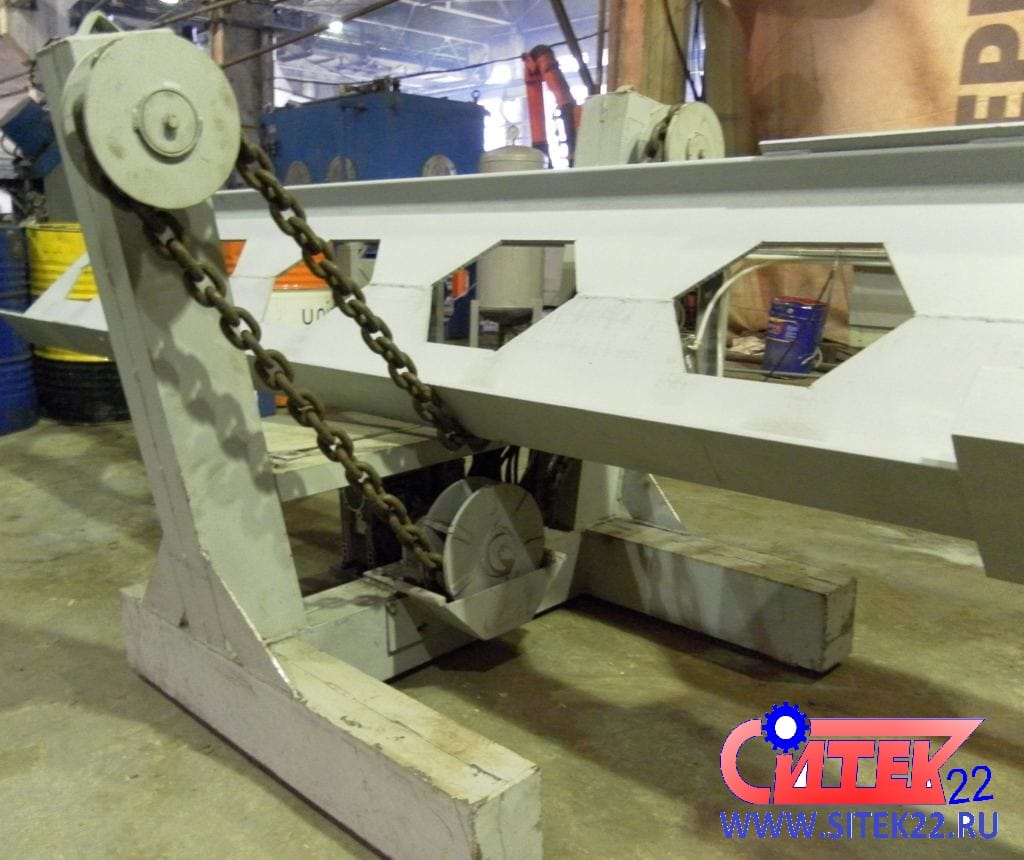

Кантователь сборно-сварочный КЦ-4 СИТЕК

Кантователь сборно-сварочный КЦ-4 предназначен для установки деталей прямоугольной, квадратной или круглой формы в поперечном сечении (например балки, трубы, колонны и т. д. ) в положение, удобное для выполнения сварочных, сборочных и других работ, требующих ее поворота вокруг горизонтальной оси на любой угол. Вращение грузов кранами – сложная, ответственная операция, выполнение которой поручается наиболее опытным стропальщикам и основана на принудительном смещении центра тяжести груза. Когда центр тяжести выходит за пределы опорной поверхности, груз переворачивается и падает на другую плоскость. В момент опрокидывания груза стропы ослабевают, а затем снова натягиваются, причем в наклонном положении. Это приводит к рывкам, которые невозможно устранить полностью, т. к скорость падения груза всегда превышает скорость механизмов крана. Кантователи помогают легко и бережно поворачивать без повреждений: крупногабаритные, громоздкие или хрупкие грузы, оборудование с дорогостоящим покрытием и не требуют привлечения большого количества техники и рабочих при проведении работ. Могут быть снабжены ременными либо цепными стропами, которые облегают груз как минимум с трех сторон, что обеспечивает надежное закрепление груза при проведении погрузочно-разгрузочных работ. Конструкция состоит из двух независимых рам с приводами, а также ремни или цепи. Ременный кантователь больше подходит для кантования мало жестких конструкций с окрашенными поверхностями. Цепные предназначены для тяжелых условий эксплуатации. Более подробная информация на странице сайта фирмы СИТЕК.
Применение круглозвенной («якорной») цепи в кантователях производства ООО «СИТЕК22» обеспечивают большую надежность в отличие от других производителей где применяются пластинчатые цепи. Круглозвенная цепь обладает большой гибкостью, т. е. может изгибаться во всех плоскостях, пластинчатая цепь изгибается в одной плоскости, что может привести к её поломке, например при небрежной погрузке кантуемой детали краном в кантователь. Круглозвенная цепь не требует обслуживания (смазки) на весь период эксплуатации кантователя в отличие от пластинчатых цепей требующих периодической смазки шарниров для долговременной работы. Круглозвенная цепь устойчива к механическим повреждениям (удары острыми поверхностями), устойчива к повышенным температурам (сварочные работы в непосредственной близости).Производитель: Собственное производство
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
№ п.п.
Наименование показателя
Модель КЦ-4
(цепной)
1.Габаритные размеры кантуемых изделий, мм.:
Квадратных, со стороной 500
Диаметр цилиндрических деталей 700
Длина1400-15000
2.Грузоподъемность (max), кг 4000
3.Частота вращения (для колонны 500х500мм), об/мин 0,7
4.Тип вращательного устройства Круглозвенная цепь
5.Питающая сеть (50 Гц),В 3х380
6.Габаритные размеры одной рамы кантователя, мм.:
Длина 1110
Ширина 1480
Высота 1200
7.Масса двух рам кантователя, кг 560
По запросу заказчика грузоподъемность и габариты кантователя корректируются под раз-р кантуемого изделия.
