Анализатор спектра Advantest R3273

Разработка, тестирование радиоэлектронных средств. Измерение и наблюдение характеристик электрических сигналов

Технические характеристики R3273:
Анализатор спектра Advantest R3273 предназначен для разработки, тестирования и отладки средств связи . Он подходит для широкого круга задач: например, для широкополосных исследований, работы на высоких частотах, изучения высококачественной цифровой модуляции сигналов. Частотный диапазон 100Гц...26,5ГГц. Разрешение полосы ПЧ выставляется в пределах от 10Гц до 10МГц в последовательности 1,3, 10, плюс фильтр 5МГц. Есть также быстрые цифровые фильтры от 1Гц до 100Гц. По сравнению с кварцевыми аналоговыми фильтрами, они обладают прекрасным коэффициентом прямоугольности. Низкий уровень фазовых шумов - это еще одно преимущество R3273. Спектральная плотность фазовых шумов в одиночной боковой полосе при отстройке от несущей на 10кГц составляет -113дБс/Гц на частоте до 1ГГц, -110дБс/Гц (от 1ГГц до 2,6ГГц), -108дБс/Гц (от 2,6ГГц до 8ГГц), -102дБс/Гц (от 8ГГц до 15,2ГГц) и -96дБс/Гц (15,2ГГц...26,5ГГц). Ширина развертки от 200Гц до 26,5ГГц плюс нулевая полоса обзора. Средний уровень отображаемых шумов (ПЧ фильтр 100Гц, видеополоса 1Гц, 0дБ входной аттенюатор) составляет на частоте 3,5ГГц и выше -125дБм. При полосе ПЧ 1Гц можно добиться еще лучшей чувствительности: порядка -145дБм. TOI +15дБм. Максимальный динамический диапазон по интермодуляционным искажениям 3-его порядка свыше 106дБ. Входной аттенюатор 0-75дБ с шагом установки 5дБ. Уровень помех по зеркальным каналам приема меньше 70 дБ. Паразитные отклики составляют -90дБм в диапазоне от 300кГц до 8ГГц (-100дБм на частотах от 1МГц до 3,5ГГц). Есть встроенные автоматические измерения: измерение уровня мощности сигнала в соседнем канале, измерение ширины занятой полосы, измерение побочного излучения, качание частоты с временной селекцией, качание частоты с заданным уровнем задержки, измерение интермодуляционных искажений 3-его порядка, измерение АМ и частоты. Наличие выхода 3-ей ПЧ 21,4МГц и 2-ой ПЧ 421,4МГц. Цветной ЖК-дисплей, флоппи-дисковод 3,5". Управление через интерфейс GP-IB, RS-232. Установлены следующие опции: Oпция 01 - анализ цифровой модуляции Oпция Oпция 62 - программное обеспечние для анализа W-CDMA Oпция 21 - высокая стабильность опорного источника (±5 x 10-9/день)

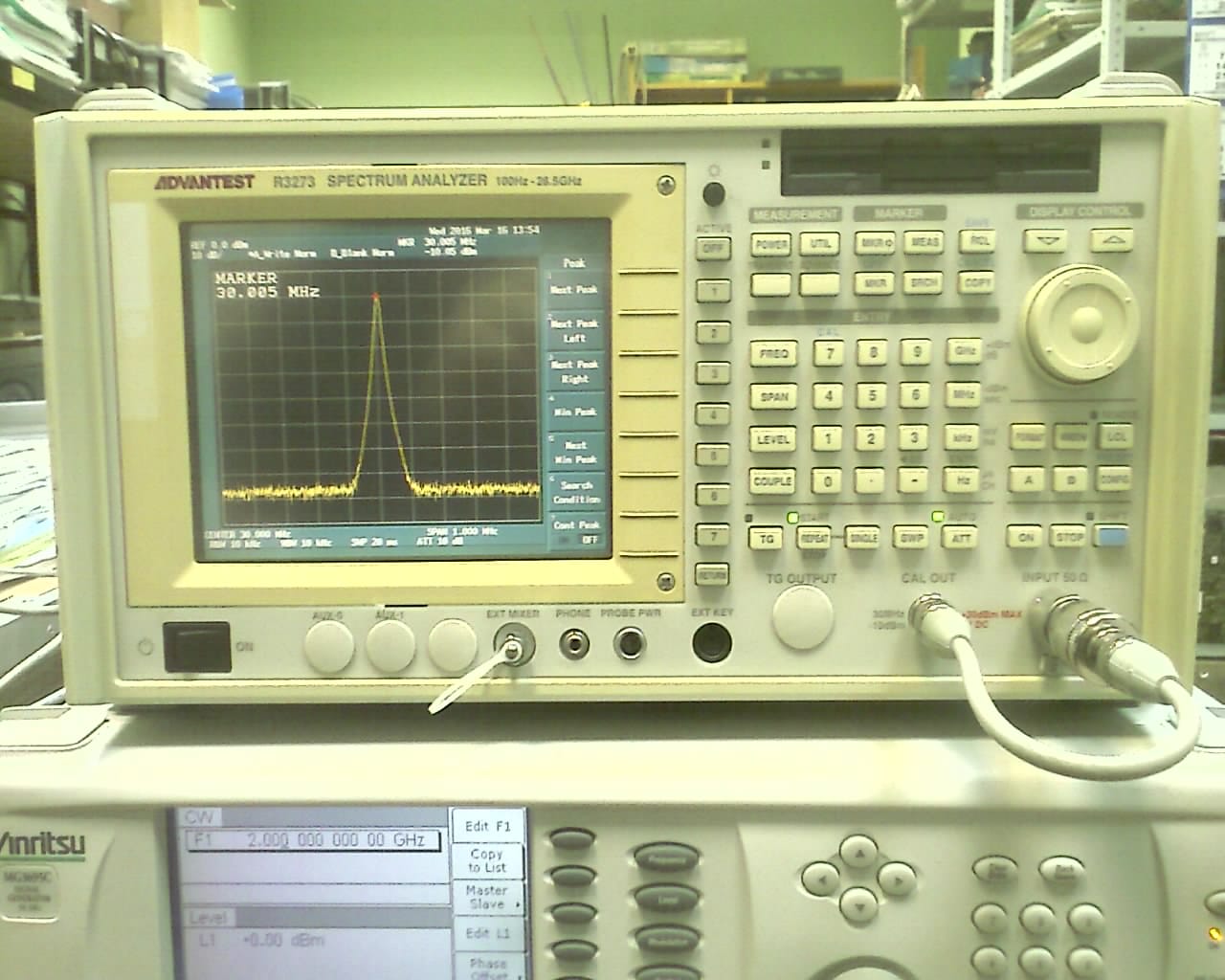

Прибор полностью в рабочем состоянии из недостатков - темноватый экран смотрите фото.Производитель: Advantest
