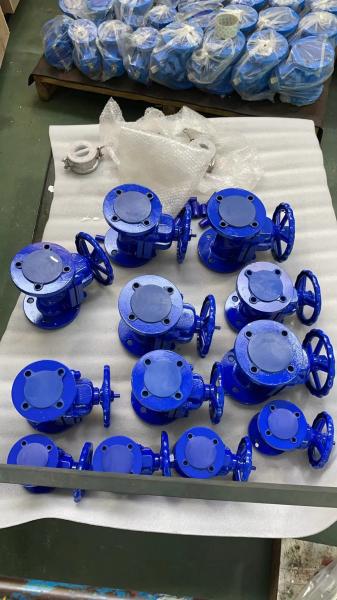

Клапан мембранный футерованный фторопластом 15с75п

Клапан мембранный футерованный фторопластом 15с75п

Мембранные клапаны применяются чаще всего при работе с жидкостями, которые содержат большое количество твердых частиц. Конструкция таких клапанов дает возможность избежать формирования налета, который образуется из осадков твердых частиц в результате фильтрации. Особенно это касается работы с жидкостями, которые содержат большое количество твердой фазы.

Мембранные клапаны еще называются вентилем. Его отличительной особенностью является то, что седло затвора изготовлено на торце перегородки, которая установлена поперек оси движения потока жидкости. При этом роль золотника выполняет гибкая мембрана. Такая мембрана под воздействием шпинделя или штока прогибается, чтобы перекрыть проходное сечение трубопровода. Таким образом, гибкая мембрана способна герметизировать полость арматуры, следовательно, наличие сальника не требуется. Как правило, мембранные клапаны используются для перекачки солевых растворов и агрессивных сред на тепловых станциях в системах химической подготовки.

Мембранный клапан состоит из таких деталей, как корпус, вентиляционная головка и эластичный материал. Мембрана служит защитой всех движущих функциональных частей клапана от перекачиваемого продукта. К тому же благодаря мембране на этих деталях исключается образование отложений, которые приводят к ухудшению надежности деталей, а также могут привести к выходу клапана из строя.

Для того чтобы поддерживать клапан в рабочем состоянии, необходимо вовремя проводить замену мембраны. К тому для этого не нужно отсоединять корпус от трубопровода, и замена мембраны производится в короткий срок.

К тому же с рабочей средой контактирует исключительно мембрана и корпус, поэтому мембранные клапана можно применять как в химической промышленности, так и в стерильных производствах. Однако при выборе материалов для конструкции клапана следует учитывать среды, в которых он будет применяться.

Чертеж клапана мембранного футерованного фторопластом 15с75п







Материалы основных деталей

№ Наименование Детали Материал
1 Корпус WCB+F46
2 Мембрана EPDM+F46
3 Крышка WCB+F46
4 Диск WCB+F46
5 Болт Сталь45
6 Гайка 2H
7 Шток Сталь45
8 Гайка штока QT450-10
9 Упорный шарикоподшипник GCr15
10 Маховик Чугун


Основные габаритные & присоединительные размеры

Ру, МПа Ду, мм L D D1 D2 b n-фd D0 H≈ Вес примерный, кг
0,6 15 125 80 55 40 12 4-ф11 120 120 4
20 135 90 65 50 14 4-ф11 120 120 5
25 145 100 75 60 14 4-ф11 120 130 6
32 160 120 90 70 14 4-ф14 140 135 7
40 180 130 100 80 14 4-ф14 160 160 8
50 210 140 110 90 14 4-ф14 180 165 10
65 250 160 130 110 14 4-ф14 220 200 20
80 300 190 150 128 16 4-ф18 240 220 25
100 350 210 170 148 16 4-ф18 280 275 30
125 400 240 200 178 18 8-ф18 320 335 50
150 460 265 225 202 18 8-ф18 350 380 65
200 570 320 280 258 20 8-ф18 400 500 137
250 680 375 335 312 22 12-ф18 450 575 150
300 790 440 395 365 22 12-ф22 500 600 185
350 900 490 445 415 22 12-ф22 600 700 215


Ру, МПа Ду, мм L D D1 D2 b n-фd D0 H Вес примерный, кг
1,0 15 125 95 65 45 16 4-ф14 120 120 4
20 135 105 75 58 16 4-ф14 120 120 5
25 145 115 85 68 18 4-ф14 120 130 6
32 160 140 100 78 18 4-ф18 140 135 8
40 180 150 110 88 18 4-ф18 160 160 11
50 210 165 125 102 18 4-ф18 180 165 14
65 250 185 145 122 18 4-ф18 220 200 23
80 300 200 160 138 20 8-ф18 240 220 29
100 350 220 180 158 20 8-ф18 280 275 46
125 400 250 210 188 22 8-ф18 320 335 70
150 460 285 240 212 22 8-ф22 350 380 95
200 570 340 295 268 24 8-ф22 400 500 170
250 680 395 350 320 26 12-ф22 450 575 270
300 790 445 400 370 26 12-ф22 500 600 320
350 900 505 460 430 26 16-ф22 600 700 350


Ру, МПа Ду, мм L D D1 D2 b n-фd D0 H Вес примерный, кг
1,6 15 125 95 65 45 16 4-ф14 120 120 4
20 135 105 75 58 18 4-ф14 120 120 5
25 145 115 85 68 18 4-ф14 120 130 6
32 160 140 100 78 18 4-ф18 140 135 8
40 180 150 110 88 18 4-ф18 160 160 11
50 210 165 125 102 18 4-ф18 180 165 14
65 250 185 145 122 18 8-ф18 220 200 23
80 300 200 160 138 20 8-ф18 240 220 29
100 350 220 180 158 20 8-ф18 280 275 46
125 400 250 210 188 22 8-ф18 320 335 70
150 460 285 240 212 22 8-ф22 350 380 95
200 570 340 295 268 24 12-ф22 400 500 170
250 680 405 355 320 26 12-ф26 450 575 280
300 790 460 410 378 28 12-ф26 500 600 330
350 900 520 470 428 30 16-ф26 600 700 360
*Реальные размеры могут чуть отличаться.
