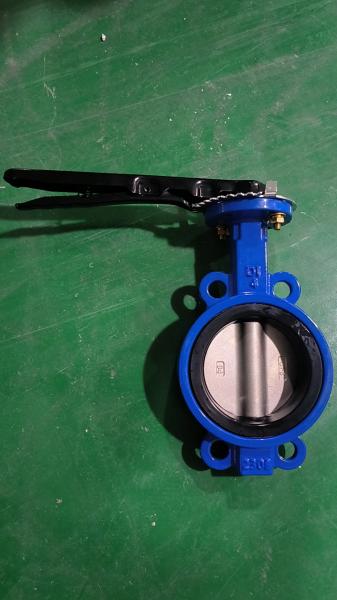

Затвор дисковый поворотный межфланцевый с симметричным диском с ручкой

Затвор дисковый поворотный межфланцевый с симметричным диском с ручкой

Дисковый затвор или поворотный дисковый затвор, или межфланцевый дисковый затвор – являются арматурой общего назначения, используются в различных отраслях в качестве запорного устройства в системах теплоснабжения, водоснабжения и на разных магистральных трубопроводах, транспортирующих среды с часто применяемыми значениями давлений и температур. Основной отсекающий (запирающий) элемент это диск, поворачивающийся по собственной оси, расположенный перпендикулярно (в закрытом положении) к направлению движения воды. Довольно часто данный затворы называют задвижками, вентилями и т.д. Дисковые поворотные затворы сегодня являются наиболее распространенным компонентом трубопроводов во всем мире. Высокая герметичность, надёжность и доступная цена на установку и обслуживание делают их идеальным решением для большинства трубопроводных систем.

В большинстве случаях данный вид запорной арматуры применяется на трубопроводах с большими диаметрами от Ду40 и с не большим рабочих давлением. Основная функция затвора запорная.

Основным рабочим элементом затвора является диск, выполненный чаще всего из нержавеющей стали или чугуна. Перекрывая поток путем поворота затвора по оси вращения, затворы разделяются на осевые (при совпадении оси вращения) и эксцентриковые (ось вращения не совпадает с осью затвора).

Широкое распространение затворы получили благодаря своим качествам, отвечающим требованиям современности, а именно:

◆Простота изделия, отсутствие большого количества деталей а как следствие простота обслуживания;

◆Возможность применения на трубопроводах больших диаметров.

◆Малый вес и компактный размер;

◆Малая строительная длина;

◆Герметичное перекрытие потока рабочей среды в обоих направлениях;

◆С рабочей средой контактируют только седловое уплотнение и диск;

◆Приемлемая цена;

◆Широкая область применения.

Но как и все, поворотные затворы имеют свои недостатки:

◆В связи с расположением оси поворота затвора в проходе рабочей среды, прочистка трубопроводов механическим способом очень затруднена; так же снижаются гидравлические показатели.

◆На больших диаметрах крутящий момент закрытия затвора очень высок, в связи с чем устанавливаются редукторы.

◆Наибольший класс герметичности возможен только на устройствах с седловым резиновым уплотнением, при его отсутствии (металл-металл) класс только В или еще ниже.

Все дисковые поворотные затворы нашей компании могут комплектоваться редуктором, электроприводом или пневмоприводом по заказу покупателя.

Материалы основных деталей:

Корпус: серый чугун, ковкий чугун, сталь, нержавейка

Диск: ковкий чугун, сталь, нержавейка

Шток: нерж. сталь

Седло: EPDM/NBR/VITON/Нерж. сталь

Применение дисковых поворотных затворов

Для применения затворов в различных средах (агрессивных и не агрессивных) были предложены дисковые запирающие элементы изготовленные из нержавеющих сталей.

Из одного из своих названий (межфланцевый затвор) следует что по типу присоединения затворы стяжные. Устанавливаются между фланцами соответствующего диаметра и давления, стягиваются болтами.

Чертеж затвора дискового поворотного межфланцевого с симметричным диском с ручкой



Материалы основных деталей

№ Наименование Детали Материал
1 Корпус QT450
2 Манжета EPDM
3 Диск CF8
4 Шток 416
5 Втулка Композитная
6 Уплотнение EPDM
7 Ручка Чугун
Основные габаритные & присоединительные размеры

Ру, МПа Ду, мм L H≈ H1≈ A D1 n-фd Вес приблизительный, кг
1,0 40 41 69 136 150 110 4-ф18 2.5
50 41 80 161 150 125 4-ф18 2.5
65 44 89 175 150 145 4-ф18 3.2
80 44 95 181 150 160 8-ф18 3.6
100 51 114 200 200 180 8-ф18 4.9
125 54 127 213 200 210 8-ф18 7
150 54 139 226 280 240 8-ф22 7.8
200 59 175 260 280 295 8-ф22 13.2


Ру, МПа Ду, мм L H≈ H1≈ A D1 n-фd Вес приблизительный, кг
1,6 40 41 69 136 150 110 4-ф18 2.5
50 41 80 161 150 125 4-ф18 2.5
65 44 89 175 150 145 4-ф18 3.2
80 44 95 181 150 160 8-ф18 3.6
100 51 114 200 200 180 8-ф18 4.9
125 54 127 213 200 210 8-ф18 7
150 54 139 226 280 240 8-ф22 7.8
200 59 175 260 280 295 12-ф22 13.2
*Реальные размеры могут чуть отличаться.
