EK270 корректор объема газа

Корректор объема газа ЕК 270 предназначен для приведения рабочего объёма газа, прошедшего через счётчик, к стандартным условиям (давление газа — 760 мм.рт.ст., температура газа +20°С) путём вычисления коэффициента сжимаемости газа по ГОСТ 30319.2-2015 и коэффициента коррекции с использованием измеренных значений давления, температуры газа и введённых параметров газа.

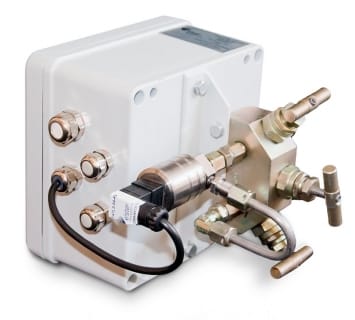

Корректор ЕК270 дополнительно комплектуется для измерения перепада давления на счетчике газа преобразователем перепада давления и преобразователем температуры окружающей среды. Наличие высокочастотного входа позволяет подключить к корректору ЕК270 среднечастотный датчик импульсов R300 или высокочастотные датчики импульсов A1K (для ротационных счетчиков газа) и А1S (для турбинных счетчиков газа) и точно вычислять мгновенный расход газа не только при стабильном, но и при импульсном режиме работы оборудования.

Возможна организация системы дистанционного сбора данных с помощью блоков питания и коммуникационных модулей серии БПЭК (БПЭК-02/М, БПЭК-02/МТ, БПЭК-04/ЕК, БПЭК-04/Еx, БПЭК-05). Для этого используются:

Программный комплекс «СОДЭК Стандарт» версия 6.х — предназначенный для сбора данных с небольшого количества ЕК270 в интерактивном режиме при непосредственном подключении или дистанционно (в том числе по GSM каналу),
Программный комплекс «СОДЭК Экстра» — предназначенный для сбора данных с большого количества корректоров ЕК270 и ТС220 в автоматическом режиме при непосредственном подключении или дистанционно (в том числе по GSM / GPRS каналам).

Конструкция корректора объема газа ЕК 270:

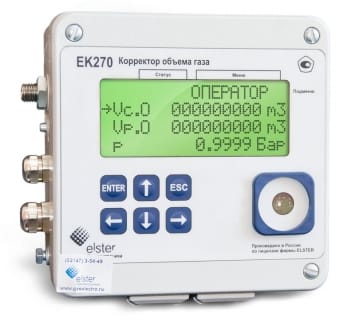

Корпус корректора ЕК270 разработан с учетом предъявляемых к промышленным установкам требований. Надежный металлический корпус обеспечивает простоту подключения дополнительных устройств и допускает установку корректора на турбинный или ротационный счетчик газа или на стену. Преобразователь абсолютного давления, интегрированный в корпус корректора или вынесенный, не требует на месте эксплуатации дополнительной настройки. 4-строчный буквенно-цифровой дисплей с крупными символами вместе с 6-кнопочной клавиатурой обеспечивают удобный для восприятия интерфейс оператора. Расположенный на лицевой панели оптический интерфейс передачи данных позволяет производить настройку корректора и считывание архивов без коммутации соединительных кабелей.
Выполняемые функции корректора газа ЕК:

Измерение значений давления и температуры газа, рабочего объема со счетчиков газа;
Вычисление коэффициента сжимаемости газа и коэффициента коррекции в соответствие с ГОСТ 30319.2-2015;
Вычисление приведённого к стандартным условиям расхода и объёма газа;
Измерение значения перепада давления на счетчике (опционально, при подключении внешнего преобразователя перепада давления);
Измерение значения температуры окружающей среды (опционально, при подключении 2-го преобразователя температуры);
Измерение мгновенного расхода газа (опционально, при подключении ВЧ или СЧ датчиков в составе комплексов СГ-ЭК);
Работа по подстановочным значениям давления, температуры и расхода газа при нарушении установленных пределов тревоги;
Формирование архива по рабочему и стандартному объему, давлению, температуре газа, коэффициенту сжимаемости и фактору сжимаемости за последние 9 месяцев при измерительном периоде 60 минут. При измерении значений перепада давления на счетчике и температуры окружающей среды архив дополняется этими значениями;
Формирование суточного архива за последние 2 года;
Отображение на большом дисплее (4 строки х 20 символов) текущих измеряемых и рассчитываемых параметров, настроек и данных архива;
Формирование журнала событий (событие, вызвавшее запись в журнал, время, дата). Максимальное число записей в журнале событий — 500;
Формирование журнала изменений (изменение параметров газа, подстановочных значений и т.д., дата, время). Максимальное число записей — 200;
Интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса;
Изменение параметров газа дистанционно с помощью программного обеспечения или с помощью SMS сообщений;
Установка во взрывоопасной зоне, маркировка взрывозащищенности 1Ex ib IIB T4;
Автономная работа от 2-х встроенных элементов питания в течение 5-ти лет. При установке 2 х дополнительных элементов питания срок автономной работы увеличивается. Замена элементов питания без потери данных;
Передача данных в системы сбора данных (протоколы ГОСТ Р МЭК 611007 и Modbus; интерфейсы оптический и RS232/RS485). Совместимость с ЕК260 по дополнительному оборудованию и программному обеспечению.
Поверка корректора ЕК270 проводится комплектно со всеми преобразователями 1 раз в 5 лет.
